Параллельный упор
Параллельный упор – это приспособление для ручного фрезера, которое часто идет вместе со станком. С его помощью у рабочего инструмента появляется возможность передвигаться параллельно заданному направлению для совершения требуемых резов. Базовой плоскостью выступает стол или боковая поверхность детали. При необходимости такая конструкция изготавливается из дерева своими руками. Предварительно готовятся чертежи.
Порядок работы следующий:
- Подбираются 2 металлические штанги.
- Из обработанной доски вырезается основание.
- Выпиливаются 2 планки: верхняя и нижняя. В них делается по 2 полукруглые выборки для штанг.
- Сверлится сквозное отверстие в основании и 2 планках. Туда вставляется болт, который затягивается маховиком.
- Изготавливается вертикальная деталь, которая будет являться упором. К ней на шурупы прикручивается основание.
Если в качестве переднего упора использовать брус с вырезом, то появляется возможность в обработке криволинейных поверхностей.
Вырезание пазов округлой и эллиптической формы
Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.
Простейший циркуль-штанга часто идет в комплекте с фрезером
Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.
В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.
Самодельный циркуль с двумя направляющими
Основание
Уголок
Направляющие Центрирующий штифт
Циркуль в сборе. Вид снизу
Циркуль в сборе. Вид сверху
Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:
- основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
- два башмака, которые перемещаются по пересекающимся направляющим;
- две монтажные штанги;
- кронштейн, соединяющий основание приспособления с фрезером.
За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.
Результат работы с самодельным циркулем – круглое отверстие с ровными кромками
Назначение деревообрабатывающих станков
Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками. Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.
Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.
Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.
Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.
Применение фрезерных станков по дереву
Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:
- снятие четверти;
- сверление;
- выемка пазов;
- создание глубины и углублений заданной формы.
К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины
Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях
Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.
Конструкция фрезерного станка
Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией. Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.
Фрезерный станок состоит из следующих деталей:
- Столешница.
- Параллельный упор.
- Пылесос, который используется для удаления стружки.
- Станина.
- Шпиндель.
- Подающая салазка.
Достоинства и недостатки ручного фрезера
Основным преимуществом такого станка для фрезеровки электрической дрелью является то, что не требуется для выполнения единичных операций приобретать дорогостоящий фрезер. На сделанном своими руками приспособлении вы сможете с легкостью проделать несколько пазов, а еще обработать край полки. В электрической дрели сверло вставляют в патрон, а при работе на сделанном своими руками фрезере потребуется использовать фрезу для дрели.
В магазинах есть невероятно большой выбор:
- Дисковые.
- Цилиндрические.
- Фигурные.
- Концевые.
- Угловые.
- Торцевые.
Все они оснащены хвостовиком и легко прикрепляются к патрону. Заменить инструмент можно быстро. А вот недостатком патрона является то, что он способен открутиться при проведении работ, а особенно при наличии большой вибрации инструментов. Потребуется постоянно проверять и затягивать элементы крепления.
При этом чистота не так важна, потому что древесина будет перерабатываться в стружку. На сверлильном инструменте максимальное число вращение может быть 3 000 оборотов в 1 минуту. В то же время у самого легкого настоящего фрезера минимальное значение будет 4 000 оборотов в 1 минуту. Любой специалист знает, что чистота обработки будет зависеть от того, как быстро вращается инструмент.
Электрический двигатель на инструменте для сверления куда слабее, чем фрезерный. Он рассчитан не на длительное использование, а долго работать на предельной скорости у него не выйдет. При фрезеровании дрелью ее постоянно потребуется отключать, чтобы она могла остыть.
Созданная своими руками конструкция обладает очевидными достоинствами, ключевыми среди которых можно назвать следующие:
- станок домашнего изготовления обойдётся на порядок дешевле, чем заводской;
- фрезер из электродрели даёт возможность работать с поверхностями различного вида;
- работы по сборке приспособления производить довольно легко, не считая момента подведения электропроводки;
- простота в использовании;
- лёгкость техобслуживания.
Значительных недочётов у самодельного оснащения немного. К главным недочётам можно отнести следующие моменты.
- Ручной фрезер, изготовленный из подручных материалов, не отличается прочностью.
- Скорость обрабатывания деталей слишком маленькая.
- Ресурсов электродвигателя, взятого со старенького бытового устройства, не хватает для функционирования с непростыми материалами и поверхностями, в частности, с металлом. Данный недочёт можно ликвидировать. Для этого желательно взять высокоскоростной электродвигатель от перфоратора. Это позволит регулировать количество оборотов для различных материалов.
Предлагаем ознакомиться Гранатовый сок: чем полезен и как сделать в домашних условиях?Вот так, придерживаясь простых советов, можно смонтировать фрезер из обыкновенной электродрели. Основательно подгоняйте элементы и применяйте исключительно высококачественные материалы. Не стремитесь выгадать на электродрели, запомните: когда приспособление утратит свою актуальность, вы можете демонтировать станок и применять её по настоящему предназначению. Не торопитесь выкидывать стол и лифт — их можно также демонтировать и компактно уложить в ящик до следующего раза.
О том, как сделать фрезер из дрели своими руками, смотрите в следующем видео.
И фрезеруем.
Список лучших
Какой ручной фрезер по дереву выбрать? Рейтинг позволит принять правильное решение. Он был составлен на основе отзывов покупателей и экспертов.
Лучшими вертикальными моделями являются:
- Bosch GMF 1600 CE – 37,5 тыс. руб.
- Makita RP1800F – 21,5 тыс. руб.
- Hitachi M12V2 – 17,8 тыс. руб.
Лучшими кромочными фрезерами названы:
- Bosch GKF 600 Professional – 12,2 тыс. руб.
- Makita 3709 – 5,7 тыс. руб.
- «Энкор ФМЭ-850» — 4 тыс. руб.
Фрезер Bosch 1600 CE, по отзывам, обладает продуманной эргономикой. Он универсален, позволяет выполнять разные процедуры в ходе обработки древесины. Также производитель предусмотрел богатую комплектацию. Недостатком модели является высокая стоимость. Это один из лучших фрезеров, который относится к категории профессионального оборудования. Его недостатком является высокая стоимость.
Ручной фрезер по дереву «Макита» RP1800F является удобным прибором, который применяется как профессионалами, так и домашними мастерами. У него удобные ручки, а качество обработки довольно высокое. Преимуществом модели является способность углубиться до 70 мм в материал.
Hitachi M12V2 также является часто покупаемой моделью. Она характеризуется оптимальным соотношением цены и качества. При этом в этом оборудовании установлен мощный мотор. Недостатком этой модели является неудобная клавиша запуска, а также грубая регулировка глубины погружения.
Одним из лучших покупатели называют Bosch GKF 600 Professional. Он характеризуется высоким качеством, стабильной работой и значительным функционалом. Это удобный, достаточно мощный инструмент. Регулировка выполняется просто, что повышает комфорт эксплуатации. Недостатком модели является наличие в комплекте только прямой базы. Если нужна платформа с регулировкой угла наклона, ее придется докупать отдельно.
Приемлемой стоимостью характеризуется модель Makita 3709. Она отличается удобным хватом и мощным двигателем. Недостатком покупатели называют пластиковую базу.
Отечественные производители также выпускают качественные и относительно недорогие фрезы по дереву фрезера «Энкор». Для ручной обработки материала модель ФМЭ-850 подходит идеально. Это хороший вариант для начинающих мастеров. Представленный фрезер применяется для домашней эксплуатации.
Обработка деревянных деталей
Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.
Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки
При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.
Читать также: Зарядка 12 вольтового аккумулятора своими руками
Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.
Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
Разновидности фрезера
Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

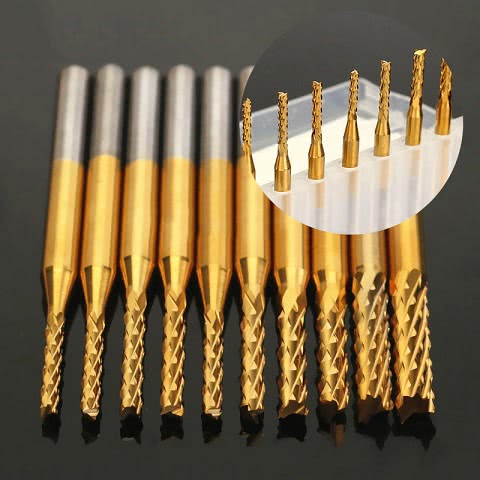

Разновидности насадокИсточник perego-shop.ru
Штанговый
Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.
После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.
Инструмент с погружным механизмомИсточник i.allo.ua
Окантовочный
Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.
Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.
С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.
Окантовочный фрезерИсточник www.rucne-naradie.sk
Ламельный
Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).
Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.
Ламельный фрезерИсточник laukar.com
Присадочный
Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.
Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.
Присадочный фрезерИсточник harrer.at
Ротационный
Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.
Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.
Ротационный фрезерИсточник allegroimg.com
Характеристики и применение
Направляющие шины для фрезера, предлагаемые на рынке ведущими производителями ручного инструмента, представляют собой отрезки высокоточного металлического профиля различной длины. Самодельные приспособления такого рода — это плоские бруски из дерева, фанеры или ДСП. Но вне зависимости от вида и изготовителя, эта оснастка должна обладать следующими качествами:
- прямолинейность в пределах заданной точности;
- удобство и надежность крепления на поверхности;
- расположение фиксаторов вне рабочей зоны.
От стандартных параллельных упоров профилированная шина отличается тем, что ее можно крепить под наклоном к боковой плоскости обрабатываемой детали. Также возможна ее перестановка в процессе фрезеровки под любым углом к линии движения фрезы (в этом случае она выступает в роли оси поворота). Этим способом получают ломаные кромки и пазы с закруглениями, которые равны радиусу фрезы.
Основные виды профилей, фрезеруемых с использованием таких приспособлений, — это:
- пазы различной формы (прямоугольные, т-образные, «ласточкин хвост»);
- канавки и окна;
- кромки и четверти;
- шлицы и шипы.
Для надежного закрепления направляющих для работы с фрезером на поверхности листовых и прямоугольных заготовок применяют специальные быстрозажимные фиксаторы, которые предлагают все ведущие производители принадлежностей для электроинструмента. Это довольно дорогие изделия, поэтому на практике чаще всего используют обычные рычажные или винтовые струбцины.
https://youtube.com/watch?v=soV5bd9hAeU
Принадлежности и сборные приспособления
В своих каталогах все ведущие производители электроинструмента и оснастки оперируют таким понятием как «система направляющих шин». Это означает, что помимо самих шин фирма предлагает различные устройства и приспособления, которые используются совместно с ними. Для их крепления и передвижения на верхней плоскости шины предусмотрены специальные посадочные профили. В качестве примера можно привести систему фирмы Bosch, предназначенную для фрезера по дереву, в которую помимо шин входят следующие компоненты:
- соединитель шин;
- два типа струбцин;
- защита от сколов;
- комплект для сверления фрезером;
- ограничитель;
- угловой упор;
- фрезерный циркуль;
- параллельный упор;
- адаптер для фрезера.
Большинство производителей имеют собственные системы профилей, но при этом отдельные бренды выпускают приспособления, которые можно применять с направляющими других фирм. Например, в своем каталоге Bosch указывает, что его адаптер совместим с профилями Festool и Makita, но не может работать с Mafell.
Фирменные принадлежности для фрезеровки по дереву достаточно дороги, поэтому большинство домашних мастеров старается найти дешевую замену этим изделиям или изготавливает их своими руками. В этом случае в качестве направляющих чаще всего используют деревянный брусок, который фиксируется на детали обычными струбцинами. Многие домашние умельцы применяют для своих нужд самодельный фрезерный стол, в котором фрезер крепится под верхней плоскостью стола так, чтобы фреза выступала на регулируемую высоту над его поверхностью. Параллельно длинной стороне стола устанавливается L-образный упор, который перемещается в поперечном направлении по металлическим профилям, а его боковая плоскость служит направляющей при подаче обрабатываемой заготовки.
https://youtube.com/watch?v=rfsCSe19580
https://youtube.com/watch?v=1oY6z3ZGjWA
https://youtube.com/watch?v=8jHiuHDnk2Y
Конструктивные особенности, которые необходимо учитывать при выборе фрезера
Подошва
Опорная платформа фрезера, именуемая пользователями подошвой, является одним из важнейших конструкционных элементов инструмента, поэтому на ее качество следует обратить особое внимание. Подошва может быть выполнена либо из литого, либо из штампованного металла
Литая платформа, благодаря четкой геометрии и хорошему прилеганию к поверхности заготовки, гарантирует высокое качество работы. Неудивительно, что она считается признаком высокого класса инструмента.
Штампованная же подошва дешевле в производстве, поэтому ее обычно устанавливают на недорогие фрезеры бытового назначения.
Нижняя плоскость платформы, т. е. непосредственно сама подошва, в обязательном порядке закрывается специальной накладкой. Этот элемент изготавливается, как правило, из пластика. У большинства фрезеров пластиковая накладка делается съемной, что позволяет легко заменить ее при износе на новую.
При выборе фрезера следует обратить внимание не только на качество подошвы, но и на размер отверстия в ней – проем. Он ограничивает максимальный допустимый размер оснастки: установить фрезу большого диаметра на агрегат с маленьким проемом в опорной платформе вам попросту не удастся
Штанговый механизм
Голова фрезера перемещается по двум вертикально расположенным направляющим штангам. От того, насколько легко и плавно будет ее движение, во многом зависит удобство пользования инструментом и производительность работы. Наличие люфтов и перекосов, а также излишнее сопротивление перемещению узла в вертикальном направлении считается серьезным недостатком, поскольку затрудняет пользование фрезером.
Глубина погружения фрезы в обрабатываемый материал ограничивается вертикальным упором. Этот металлический стержень упирается в специальную площадку на платформе, не позволяя голове инструмента опуститься ниже. Выставляя глубину фрезерования, вы просто смещаете упорный стержень вверх или вниз. Сделать это можно с помощью специального винта.
У продвинутых агрегатов помимо этого имеется еще и регулировочный винт тонкой настройки глубины с микрометрической шкалой. Чем точнее регулировка и шире ее диапазон, тем более качественный и функциональный инструмент вы держите в своих руках.
Сделать несколько проходов с постепенным увеличением глубины обработки вплоть до заданной поможет многоступенчатый револьверный упор. По сути это специальная площадка на платформе с несколькими ступеньками разной высоты, в которые и упирается вертикальный стержень, ограничивающий глубину фрезерования. Иногда револьверный упор выполняется в виде нескольких вкрученных в платформу болтов; в этом случае высоту ступеней можно подкорректировать, вкручивая или выкручивая болты.
Узел крепления оснастки
Оснастка ручного фрезера закрепляется на шпинделе с помощью цангового патрона. Он представляет собой специальную гайку с размещенной внутри цангой, навинчиваемую на шпиндель и зажимающую хвостовик вставленной фрезы. Легкие фрезеры рассчитаны на фрезы с диаметром хвостовика 6–8 мм, мощные, как правило, оснащены цангами диаметром 10–12 мм. Последнее легко объяснимо: чем крупнее фреза, тем толще ее хвостовик и, одновременно, выше требования к силовым характеристикам инструмента.
Диаметр фрезы должен соответствовать диаметру цанги. Впрочем, в посадочное гнездо большего диаметра все же можно установить фрезу с более тонким хвостовиком. Для этого придется воспользоваться сменной цангой (или на крайний случай специальной переходной втулкой). Если даже она не входит в комплект инструмента, то ее всегда можно приобрести отдельно.
При подобной «подмене» фрезы следует внимательно следить, чтобы рекомендованная для нее частота вращения совпадала с параметрами инструмента, в противном случае тонкий хвостовик может не выдержать чрезмерной нагрузки.
Качественная цанга надежно фиксирует хвостовик строго по оси шпинделя, что исключает появление вибраций, негативно сказывающихся как на качестве обработки материала, так и на состоянии инструмента. Цанговые зажимы с большим числом зажимных лепестков предпочтительнее, так как они лучше центрируют фрезу.
Валы с сечением в форме цилиндра
Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.
Недостатки, связанные с цилиндрическими валами станков:
- Недолгий период эксплуатации.
- Значительный показатель люфта стержней.
Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.
Это является следствием закрытой втульной поверхности, которой не обладает шипорезная каретка. А посему необходимо учитывать тот факт, что аппаратная часть с ЧПУ будет функционировать менее устойчиво, чем похожий станок, используя обыкновенные круглые рельсовые движители.
Современные цилиндрические рельсы производятся и известными компаниями, и небольшими кустарями. Это влияет на стоимость аппарата и его технические составляющие. Случается, что каретки и рельсы одного производителя не соответствуют общим стандартам.
Работа по металлу
Фрезеровка металла ручным фрезером производится в очень редких случаях, так как данный инструмент не предназначен для этих целей. Иногда его применяют для зачистки сварных швов или раззенковки отверстий. Также допускается работать данным инструментом для обработки изделий из алюминия, меди, бронзы и латуни (для выборки пазов). В агрегат устанавливается твердосплавная пазовая фреза, и происходит фрезеровка детали обычным способом.
Иногда ручной фрезер используют для гравировки узоров на плоскостях из цветных металлов. В таком случае используются такие же шаблоны и приспособления, как и для работ по дереву, только в цангу фрезера зажимаются специальные гравировальные фрезы.
Выбор подходящего оборудования
Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:
- вертикальный – верхнего типа;
- ламельный;
- кромочный.
Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.
Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.
Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.
