Как сделать стол для фрезера своими руками, пошаговая инструкция и чертежи

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Варианты обработки различными видами фрез

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Основные разновидности

Каждый мастер сам выбирает удобный для себя стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

• профильная труба;
• металлические уголки;
• дерево;
• фанера;
• МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

• фанера толщиной 15-18 мм – для боковых стоек и поперечин;
• деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
• металлическая пластина для изготовления пластины для фрезера;
• саморезы 25 и 45 мм;
• мебельные уголки для усиления конструкции;
• мебельные болты и гайки-барашки – для крепления ограничительной доски;
• кнопка безопасности, розетка, провод и вилка;
• изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Для создания сложных рисунков по дереву придётся приобрести несколько видов фрез.  Часть из них можно сделать самостоятельно, другие приобрести в специализированных магазинах.»

Для домашнего, бытового использования вполне подойдут маломощные станки. К примеру, 400 Вт достаточно для выполнения мелких работ и сверления древесины мягких пород. Станки такой мощности можно использовать для выборки пазов. Цена ручных фрезеров по дереву невелика, однако, набор функций весьма ограничен.

Если вы планируете расширить специфику обработки, то лучше остановить свой выбор на модели с мощностью не менее 1 кВт

На таком оборудовании вы сможете без труда проработать любую породу дерева. Для бытовых нужд этого вполне достаточно. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. Купить такой фрезерный станок по дереву не всегда получится, ведь цена может достигать нескольких десятков тысяч рублей. На таком аппарате получится обрабатывать большие объёмы дерева, а также пластмассы, мягкие сплавы, типа алюминия, он «съест» любые типы фрез. Помните, что от мощности зависит и время выполнения задачи

Скорость вращения шпинделя – очень важная характеристика, которая влияет на цену фрезерного станка по дереву, на этот параметр стоит обращать внимание при выборе оборудования. Обработка сухой или влажной древесины различной плотности наиболее эффективна при определённых скоростях

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок. От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы.

Отсос пыли — при обработке дерева вытяжная улитка – вещь незаменимая. Иногда для таких целей используются обычные пылесосы, которые крепятся под определённым углом к станине

Размеры и вес станка — любителю подойдёт настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее собрать своими руками полноценный фрезерный станок по дереву на станине. Если же планируются работы на строительной площадке, выбирайте ручной фрезер.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Ручной электрический фрезер верхнего типа может быть неподвижным или погружным. Неподвижные модели более дешёвые, однако, менее функциональные. В таком инструменте фреза не может перемещаться относительно корпуса устройства.»

Намного более удобным в использовании является погружной фрезер, приводной двигатель которого установлен на специальных направляющих и в процессе выполнения обработки может перемещаться по ним вместе с рабочей насадкой. В конструкции фрезеров погружного типа также имеется специальная пружина, которая обеспечивает подъём рабочей насадки после того, как обработка с её помощью будет выполнена

Если в процессе приобретения фрезеров верхнего типа выбирать, какой из них лучше, то однозначно обращать внимание следует на погружные модели, которые прекрасно подойдут как профессионалам, так и новичкам

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Вариант исполнения лифта фрезера

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем  отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП.  Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

https://youtube.com/watch?v=9krRcdzB-AM

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Это интересно: Фрезерный станок 6Р81 — технические характеристики, паспорт, расшифровка маркировки

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Это интересно: Бур для перфоратора — выбор ударно-режущей насадки, ее назначение

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

створки упора

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

https://youtube.com/watch?v=m0fJRF-JK58

Описание видов

Классификация внутристольных фрезеров в основном исходит из их мощности.

Легкие

В легкую категорию попадают устройства, развивающие усилие не более 0,75 кВт. Подобные машинки справляются с обычным домашним объемом работ. Они весьма экономичны и, конечно же, наиболее компактны. Однако ставить такую технику в профессиональной мастерской — значит, не уважать себя и заодно тратить деньги впустую.

Средние

Подобные модификации для крепления в стол оснащают электродвигателями мощностью 0,75-0,9 кВт. Но нужно понимать, что это весьма расплывчатая категория. К ней могут относиться иногда и более продвинутые аппараты. Потому при покупке всегда надо интересоваться, что именно имеет в виду продавец или менеджер производителя. Иначе велик риск купить чрезмерно мощное устройство.

Характеристики типичных средних фрезеров уже вполне достаточны для рядового потребителя. Они позволяют даже выполнять весьма сложные и трудоемкие работы. Сюда относятся и «художественные» манипуляции с деревом.

Тяжелые

Такой фрезер считается уже скорее элементом профессионального обихода. Типичная мощность – от 0,9 до 1,2 кВт. Иногда она бывает немного больше, но это уже редкость. Тяжелая фрезерующая техника делится на два подкласса – неподвижный и с регулировкой высоты. Второй вариант предоставляет куда больше возможностей, однако при этом стоит дорого; но эта цена вполне оправдана, если планируется вести серьезное производство.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4–6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

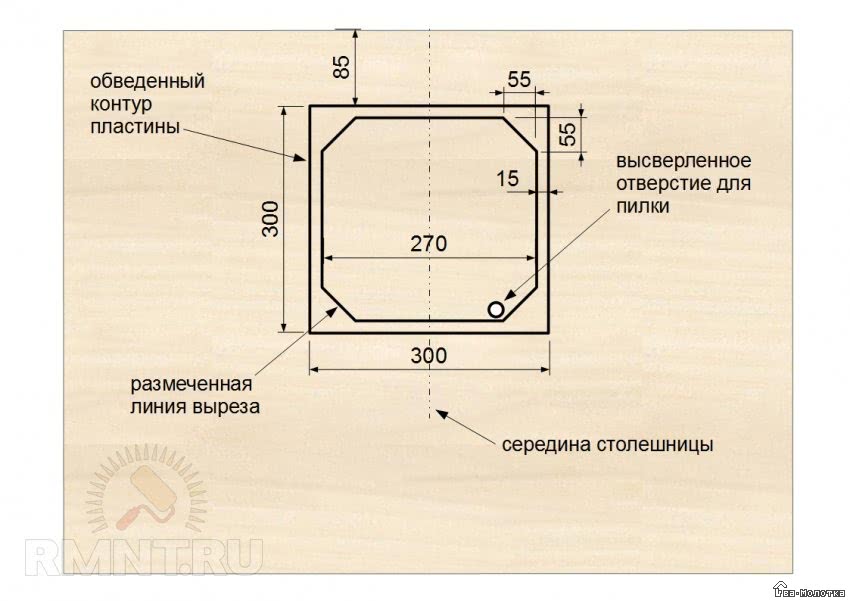

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

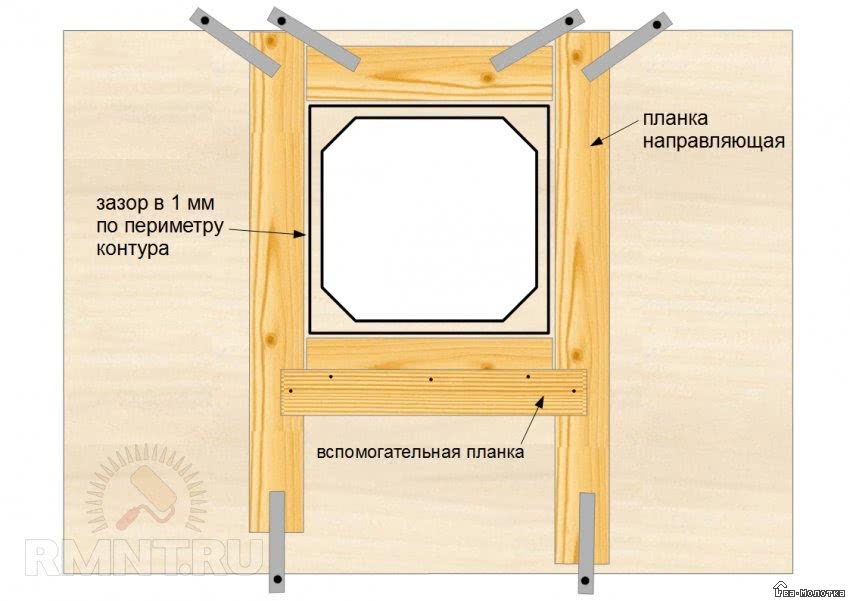

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

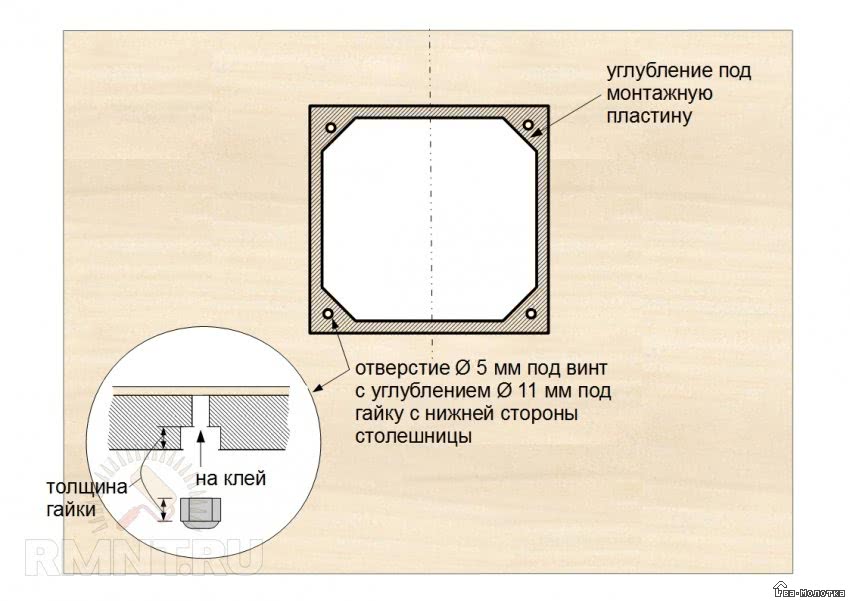

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Сборка фрезерного стола

Начинают со столешницы или крышки:

• Для обработки материала удобно размещается само полотно.
• Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
• Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Дальше идет монтаж и врезка элементов:

• Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
• На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
• Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
• Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
• Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

https://youtube.com/watch?v=6eV6zTMeJqA

Параллельный упор:

• Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
• Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

https://youtube.com/watch?v=SjYgzMDmCjU

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы

Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

	Если вынуть столешницу из короба тумбы, то можно увидеть подобное исполнение.
	Автомобильный домкрат позволяет развивать усилие в несколько тонн. Он упирается в специальный короб, где располагается сам фрезер.
	Вот так выглядит столешница сверху. Имеются упор. На поверхности изготовлен паз, со вклеенным в него направляющим швеллером из алюминия.
	В паз может устанавливаться каретка. С ее помощью деталь на обработку может подаваться под любым углом.
	Параллельный упор фиксируется в нужном положении с помощью барашковых гаек. В горизонтальной плоскости имеются пазы, по которым смещается упорное приспособление по рабочей поверхности стола.
	Короб для подключения пылесоса. Можно применять не только промышленный, но и бытовой пылесос.
	Сам фрезер крепится к столешнице с помощью стальной опорной пластины.
	Особенности крепления инструмента к пластине можно увидеть на представленной фотографии.
	Вращая ручку домкрата, мастер перемещает фрезер в вертикальном направлении.

Подробное видео о самодельном столе.

https://youtube.com/watch?v=lJs9pa6shFo

Фрезерный стол из фанеры – эконом вариант

Всем здравствуйте! Простейший фрезерный стол для домашнего применения можно изготовить своими руками практически без финансовых вложений и имея в наличии минимальный набор электроинструмента. Конечно, ожидать от такой самоделки максимального функционала и качества не стоит, но для выполнения простых задач и для начинающего самоделкина вполне пригодный инструмент. Желание изготовить, что-то подобное возникло давно и приобретенный в далеком прошлом ручной фрезер «Интерскол ФМ-32/1900Э» ждал с нетерпением. Опыта в данном направлении у меня нет, так что не судите строго, советы и критика приветствуются.

После мониторинга всемирной паутины и рассмотрения множества вариантов решил изготовить для первого раза самый простой и недорогой, на мой взгляд, стол для ручного фрезера.

Для начала нужно определиться с размером рабочей поверхности. В интернете множество вариантов с абсолютно разными размерами и в данном случае основная проблема в материале, из которого изготовить стол. Это может быть толстая фанера, ЛДСП или подобный материал, главное чтоб поверхность была ровная и достаточно жесткая. В наличии после ремонта остался кусок березовой фанеры 1500 * 450 * 18 мм, из этого обрезка и изготовил основные элементы стола. В данном варианте рабочая поверхность имеет размеры 80*44 см. Из остальной части фанеры в дальнейшем изготовил параллельный упор и лифт для фрезера.

С ручного фрезера снял подошву при помощи которой разметил и выпилил при помощи электролобзика сквозной контур в столешнице. Отверстие в столешнице сделал немного больше подошвы, что бы плита фрезера свободно заходила.

На столешнице разметил контур стальной плиты и при помощи пока еще ручного фрезера утопил заподлицо будущую подошву. Возможно, из за отсутствия опыта идеально точно отфрезеровать не получилось и при установке пришлось подгонять под одну плоскость, при помощи подкладок под плиту из обрезков от пластиковой бутылки.

Разметил и просверлил отверстия для крепления к фрезеру. Все отверстия рассверлил сверлом большего диаметра, чтоб шляпки болтов и саморезов крепления плиты к фрезеру и к столу были заподлицо.

Закрепил фрезер, и отметил центр будущего отверстия под фрезу. На данном этапе появилось несколько вопросов, а именно какого диаметра делать отверстие под фрезы и стоит ли делать составную плиту для возможности установки больших фрез. От секционной плиты решил отказаться, так как это усложняет данную конструкцию, а первоначальная цель – изготовление простого фрезерного стола. Диаметр отверстия под фрезу было решено сделать немного больше самой большой фрезы, которая была в наличии, а именно 32 мм в диаметре. Скорей всего этого будет достаточно для данного столика, а в случае острой необходимости использовать фрезы большего диаметра придется изготовить еще одну стальную плиту или усовершенствовать имеющуюся. Отверстие высверливал сверлом небольшого диаметра по наружной окружности с последующей обработкой круглым напильником – это самый трудоемкий этап.

Параллельный упор начального уровня готов, осталось только проверить правильность установки угла 90 градусов, у меня изначально немного не совпало. Для регулировки угла под крепежные уголки подложил тонкие подкладки.

Следующий этап – лифт для фрезера. Изначально рассматривалось три версии: с верхней регулировкой, с регулировкой с помощью автомобильного домкрата, и при помощи резьбовой шпильки. С верхней регулировкой – удобный вариант, но требует изменения конструкции фрезера и наиболее трудоемкий, а так как это пробный вариант, пришлось отказаться. Лишнего автомобильного домкрата в наличии не оказалось, следовательно, вторая версия тоже отпала. Приступил к реализации третьей версии.

Направляющие для упорных приспособлений

Так же, как и при использовании ручного фрезера – для самодельного станка потребуется дополнительное оборудование. Параллельный упор, направляющая шина, аналог циркуля и пр.

Приспособления для фрезера можно крепить струбцинами, или использовать специальный профиль с «Т» образным вырезом. Обычно при создании самодельных фрезерных столов своими руками применяется комплексный подход к изготовлению крепежа для дополнительного оборудования.

Чертеж самодельного фрезерного стола из фанеры и досок

Если вы имеете опыт работы с ручным фрезером – не составит большого труда самостоятельно разработать все необходимые приспособления, специализированные именно под ваши задачи.

Похожие записи:

Как своими руками правильно сделать перегородку из гипсокартона с дверью или нишами, купе в стене или стену с проемом Габаритные размеры плит пеноплекса в зависимости от его марки Линолеум для пола: описание видов и правила укладки Сечка для рубки Как заменить масло в двигателе без ямы Схема светодиодной лампы: устройство простейших драйверов
