Мини реактивный двигатель своими руками

Достоинства и недостатки ПуВРД, сфера применения

Основными преимуществами пульсирующих воздушно-реактивных двигателей можно считать их простую конструкцию, что тянет за собой их невысокую стоимость. Именно эти качества и стали причиной их использования в качестве силовых агрегатов на военных ракетах, беспилотных самолетах, летающих мишенях, где важны не долговечность и сверхскорость, а возможность установки простого, легкого и дешевого мотора, способного развить нужную скорость и доставить объект к цели. Эти же качества принесли ПуВРД популярность среди любителей авиамоделизма. Легкие и компактные двигатели, которые при желании можно сделать самостоятельно или же купить по приемлемой цене, прекрасно подходят для моделей самолетов.

Недостатков у ПуВРД немало: повышенный уровень шума при работе, неэкономный расход топлива, неполное его сгорание, ограниченность по скорости, уязвимость некоторых конструктивных элементов, таки как входной клапан. Но, несмотря на такой внушительный перечень минусов, ПуВРД по-прежнему незаменимы в своей потребительской нише. Они – идеальный вариант для «одноразовых» целей, когда нет смысла устанавливать более эффективные, мощные и экономичные силовые агрегаты.

После того,как в журнале «Крылья Родины»(это было давно)появились чертежи ПуВРД конструкции чемпиона мира по скоростным моделям с таким двигателем Иванникова,у меня появилось страстное желание сделать такой. Правда, листового жаропрочного железа у меня не было. Решил делать из консервной банки. Намотал сварочный трансформатор для точечной сварки,изготовил соответствующие электроды и за дело. Токарному и слесарному делу обучен с юности. Клапанную решётку изготовил из дюраля,бак выклеил из стеклоткани,клапана и «рессоры» к ним сделал из листовой пружинной стали толщиной 0,15мм. Для охлаждения клапанов решил сделать бачёк под метанол или воду со своей распылительной трубкой и дозирующей иглой. Запускали(с друзьями) двигатель в помещении слесарного участка.Рёв был такой,что кто-то из ребят заметил,как стёкла на окнах прогнулись. Двигатель проработал меньше минуты,т.к. труба,изготовленная из консервной банки прогорела. Но адреналин был. Сейчас я могу представить на фото только «голову» ПуВРД: бак и клапанную решётку в сборе с клапанами. По прошествии определённого времени у меня появился небольшой листик жаропрочной стали толщиной 0,15мм.Я решил из него сварить маленький ПуВРД. Он запускался несколько раз. На моделях не использовался,хотя при весе 90гр. давал тягу 600гр. Однажды он произвёл «фурор»,когда в перерыве краевого совещания председателей комитетов ДОСААФ,для отвлечения от скуки совещания, он был запущен с помощью велосипедного насоса и самодельного высоковольтного блока на канцелярском столе. Смешно было смотреть, как толпа председателей,бросив перекур, ринулась к столу посмотреть на «диковину». Искровая свеча самодельная. Высоковольтный блок питался от батарейки КБС. Прерывание питания осуществлялось от прерывателя звонкового типа. В блоке используется бобина зажигания от мотоцикла . Есть у меня и ещё один ПуВРД,правда не доделанный, нет диффузора. Может-быть доделаю. Особенность этого двигателя та,что на выхлопной трубе есть поперечные кольца.Это сделано для того чтобы трубу не раздуло,т.к. толщина металла 0,15мм. Представляю несколько фотографий: : Сейчас эта техника напоминает мне о хороших былых временах. Вообщем-ностальгия.

Что это такое

Двигатель стирлинга своими руками, схема и чертеж

Любой прибор, который работает за счёт какой-либо энергии, перестанет работать, если его отключить от источника этой самой энергии. Вечный двигатель решает эту проблему: включив его однажды можно не беспокоиться, что в нём сядет батарейка или закончится бензин, и он выключится. Идея создания такого устройства довольно долго будоражила умы людей, и попыток создания вечного двигателя было очень много.

Поскольку такая система должна работать вечно (или хотя бы очень долго), то к ней предъявляются особые требования:

  • Постоянная работа. Это логично, ведь если двигатель остановится, то не такой уж он и вечный.
  • Как можно более долговечные детали. Если наш двигатель должен работать вечно, то его отдельные детали должны быть максимально износостойкие.

Гравитационный двигатель

Ни для кого не секрет, что в нашей вселенной действуют гравитационные силы. Сейчас они находятся в покое, так как уравновешены друг другом. Но если нарушить равновесие, все эти силы придут в движение. Подобный принцип теоретически можно использовать в гравитационном вечном двигателе. Правда, осуществить это пока никому не удалось.

Магнитно-гравитационный двигатель

Здесь все немного проще, чем в предыдущем варианте. Для создания такого устройства нужны постоянные магниты и грузы определённых параметров. Работает это так: в центре вращающегося колеса находится основной магнит, а вокруг него (на краях колеса) расположены вспомогательные магниты и грузы. Магниты взаимодействуют друг с другом, а грузы находятся в движении и перемещаются то ближе к центру вращения, то дальше. Таким образом центр массы смещается, и колесо вращается.

Самый простой вариант

Для его создания понадобятся простые материалы:

  • Бутылка из пластика.
  • Тонкие трубки.
  • Куски дерева (доски).

Бутылку нужно разрезать на две части по горизонтали. В нижнюю часть вставить деревянную перегородку, в которой заранее проделать отверстие и придумать затычку для него. После берётся тонкая трубка и устанавливается таким образом, чтобы она проходила снизу вверх через перегородку. Любые зазоры в составных частях нужно уплотнить, предотвратив поступление воздуха в нижнюю часть бутылки.

Через отверстие в дереве нужно налить в нижнюю часть легкоиспаряющейся жидкости (бензин, фреон). При этом уровень жидкости не должен доставать не до дерева, а до среза трубки. Потом затычка закрывается, а сверху наливается немного той же жидкости. Теперь следует закрыть эту конструкцию верхней частью бутылки и поставить в тёплое место. Через время из верхней части трубки начнёт капать жидкость.

Водяной вариант вечного двигателя

Это довольно простая конструкция, которую можно построить даже в домашних условиях. Понадобится пара колб, клапаны для них, одна большая ёмкость с водой и несколько трубок. Ориентируясь по картинке, можно собрать такое устройство — оно будет перекачивать воду.

Эта тема очень интересна и увлекательна. Учёные всего света ломали голову над этим мифическим устройством. Было много шарлатанов, которые выдавали свои хитроумные машины за вечноработающие двигатели. На сегодняшний день никто не смог создать такое устройство. Многие учёные отрицают возможность существования такой машины, так как она нарушает фундаментальные законы физики.

Установка и подключение

Установка реактивного двигателя и его подключение к системе — процесс сложный. В единую цепь необходимо подключить топливный насос, перепускные и регулировочные клапана, бак и температурные датчики. В силу воздействия высоких температур, обычно используются соединения и топливные трубки с огнеупорным покрытием. Закрепляется все самодельными фитингами, паяльником и уплотнениями. Так как трубка может быть по размеру с головку иголки, соединение должно быть плотным и изолированным. Неправильное подключение может привести к разрушению или взрыву двигателя. Принцип соединения цепи на стендовых и летающих моделях отличается и должен выполняться согласно рабочим чертежам.

Применение

Нашел себе применение турбовальный двигатель и на земле. Правильнее даже говорить, что именно на земле он изначально и использовался, и только после появления авиации, как таковой, «переселился» на небо. Его можно встретить и на транспорте, и на различных магистральных станциях, где он обычно используется, как альтернатива дизельного двигателя. В сравнении с дизелем ТВД более легкий по весу, менее шумный и более мощный, если брать двигатели одного размера.

В промышленности и народном хозяйства

ТВаД успешно используется в качестве нагнетателя природного газа на газоперекачивающих станциях. Его нередко можно увидеть на крупных газовых магистралях. Одна из последних разработок газовая турбина T16, мощностью 16 МВт. Короткое видео с применением турбовального двигателя в электроэнергетики.

Основные показатели:

  • 16,5 МВт — мощность на валу.
  • 37% — КПД, механический привод.
  • 36% — КПД, электрический (простой цикл).
  • 80% — КПД, комбинированное производство электроэнергии и тепла
  • 200 000 часов — полный жизненный цикл
  • выбросы NOx — не более 25 ppm.

Турбовальные двигатели используются в мобильных электростанциях для привода генератора. Электростанции с данным двигателем занимают меньший объем, аналогичной электростанции с традиционными двигателями.

В транспортной сфере

Несмотря на то, что в большинстве случаев турбовальные двигатели описываются, как силовые установки вертолетов, их применение не ограничено только ими. Частенько ТВаД играет роль не основного движителя, а вспомогательной установки. Такими установками обычно оснащаются самолеты, а используются они для питания энергией основных систем судна при его наземном обслуживании. То есть, когда самолет находится на земле, не обязательно запускать его основные моторы для получения электричества или создания давления в гидросистемах, для этого достаточно запуска такой небольшой установки. Также ТВаД используется в качестве пускового агрегата, который проворачивает ротор турбины при запуске. В этом случае он имеет название турбостартер.

Вид железнодорожного транспорта, на который устанавливается ТВаД, носит название газотурбовоз. Принцип его работы заключается в том, что турбовальный двигатель вращает вал генератора, вырабатывающего электрический ток. Ток поступает на электромоторы, которые, по сути, и являются основной силовой установкой. История газотурбовозов началась в 60-е годы, когда были сконструированы первые опытные образцы, правда, потом они уступили место более известным сейчас электровозам. Вместе с тем с 2007 года возобновились работы по созданию газотурбовозов, и даже был создан пробный экземпляр, работающий на сжиженном газе. Его испытания прошли успешно, так что в скором будущем, возможно, он будет выпускаться серийно.

Не обошли стороной ТВаД и создатели военной наземной техники. Некоторые танки, в том числе и отечественный Т-80 и американский М1 Abrams, оснащены ТВаД. Короткое видео разработки, внедрения и применения турбовального двигателя на танке.

Турбовальные двигатели также используются и на водном транспорте, называемом газотурбоходами. К ним относятся суда на воздушной подушке или на подводных крыльях. Наиболее известным отечественным газотурбоходом является военное судно «Зубр» — наиболее крупный десантный корабль на воздушной подушке. Этот гигант известен далеко за пределами России и является мировым рекордсменом среди суден на воздушной подушке по своим габаритам. А вот с отечественными пассажирскими газотурбоходами как-то не сложилось. Судно «Циклон», сконструированное в 80-хх годах, не пережило перестройки и со временем забылось, а новые пассажирские суда, оснащенные ТВаД пока не появились.

Танк Т-80 с газотурбинным двигателем
Десантное судно «Зубр»

РЕГУЛИРОВКА ТОПЛИВНОЙ СИСТЕМЫ

Опытным путем мною был подобран диаметр распылителей в 0,4 мм. Делаются они просто – в конец трубки вставляется обмоточный провод соответствующего диаметра и обжимается плоскогубцами. Сечение каналов каждого из карбюраторов для двигателей данной размерности и конструкции не должно быть больше, чем 5×7 мм. иначе не произойдет подсасывания бензина. Наружные стенки каналов удобнее вклеивать на прозрачном «Моменте». Клей этот вязкий и хорошо герметизирует даже большие щели. Но в то же время он не очень прочный, так что переставить стенку будет нетрудно. Конечно, такая регулировка не очень удобна. Но можно использовать также пережатие трубки наддува для уменьшения подачи бензина.

Оптимальная смесь дает очень громкую и звонкую вспышку. Глухая вспышка с выбросом пламени на выходе двигателя – свидетельство переобогащенной смеси. А глухая вспышка без выброса пламени сообщает о том, что смесь нормальная, но плохо перемешанная (такое было характерно для систем с испарением бензина электронагревателем).

Щелчки искр зажигания также несут информацию. Звонкие звуки говорят, что камера двигателя заполнена воздухом. В заполненной смесью или выхлопными газами они глуше.

Судя по максимально достигнутому результату (о нем – ниже), система питания двигателя налажена удовлетворительно.

Устройство

Рабочее тело двигателя состоит из:

  • компрессора, служащего для сжатия воздуха;
  • камеры сгорания для нагревания;
  • турбины для расширения.

Охлаждающий эффект обеспечивается атмосферой.

В компрессоре имеются диски из металла, а на их венцах расположены лопатки, которые захватывают воздух снаружи и перемещают внутрь.

От компрессора воздух направляется в камеру сгорания, нагреваясь и смешиваясь с керосином, попадающим туда через ротор.

Далее действие переходит в турбину, где газ раскручивается подобно игрушке-пропеллеру. Обычно турбины имеют три-четыре ступени. Именно на этот механизм приходится наибольшая нагрузка. Турбореактивный двигатель вращается со скоростью до тридцати тысяч оборотов в минуту. Факел, выходящий из камеры сгорания, может иметь температуру до полутора тысяч градусов по Цельсию. Воздух, расширяясь здесь, начинает двигать турбину.

После этого в реактивном сопле рабочее тело достигает скорости большей, чем скорость встречного потока. Таким образом и получается реактивная тяга.

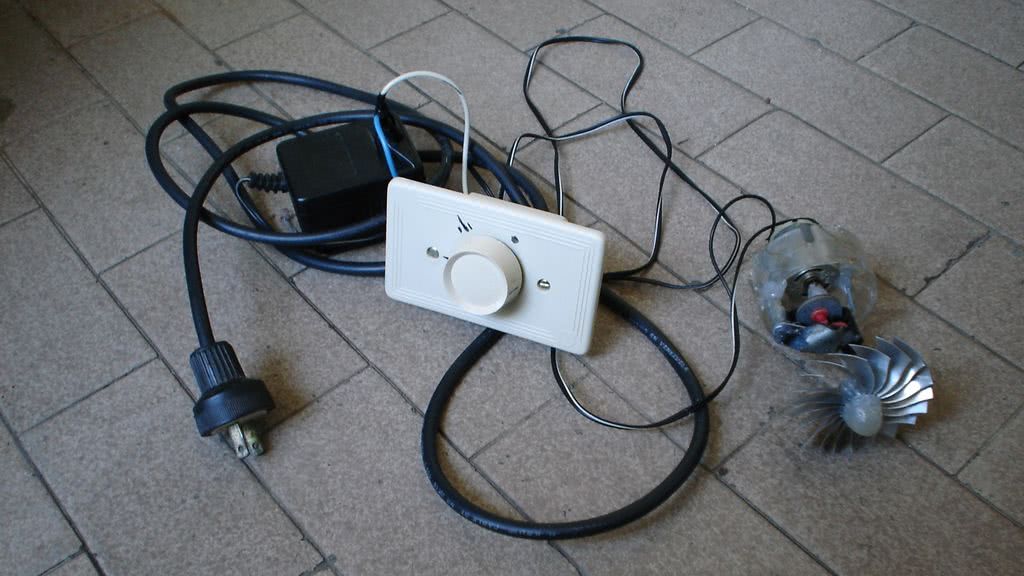

Шаг 3: Реостат для управления скоростью

Нам нужно контролировать скорость двигателя. Для этого поместите реостат между розеткой и источником питания. Если вы не знаете, как это сделать, загуглите, как подключить реостат к лампочкам. Но вместо лампочки мы поставим блок питания.

Не пытайтесь сделать это, если вы не уверены на 100%. Мы имеем дело с большим током и использование неподходящего источника питания может вывести его и строя. Чем проще блок питания, тем лучше. Альтернатива — найти реостат постоянного тока, чтобы мы могли контролировать напряжение после подачи питания. Я не смог найти такой ни в одном магазине, поэтому использую реостат для лампочек. Но если вы сможете найти такой, который будет работать с двигателем постоянного тока, то возьмите его. Идея состоит в том, чтобы просто контролировать, какой ток поступает на двигатель, так что это будет нашим дросселем.

Технические характеристики

Важным параметром, заставляющим авиамодели летать, является тяга. Она обеспечивает хорошую мощность, способную поднимать в воздух большие грузы. Тяга у старых и новых двигателей отличается, но у моделей, созданных по чертежам 1960-х годов, работающих на современном топливе, и модернизированных современными приспособлениями, КПД и мощность существенно возрастают.

В зависимости от типа РД, характеристики, как и принцип работы, могут отличаться, но всем им для запуска необходимо создать оптимальные условия. Запускаются двигатели при помощи стартера — других двигателей, преимущественно электрических, которые прикрепляются к валу двигателя перед входных диффузором, либо запуск происходит раскручиванием вала с помощью сжатого воздуха, подаваемого на крыльчатку.

двигателя GR-180

На примере данных из технического паспорта серийного турбореактивного двигателя GR-180

можно увидеть фактические характеристики рабочей модели:

Тяга: 180N при 120 000 об/мин, 10N при 25 000 об/мин

Диапазон оборотов: 25 000 — 120 000 об/мин

Температура выхлопного газа: до 750 C°

Скорость истечения реактивной струи: 1658 км/ч

Расход топлива: 585мл/мин (при нагрузке), 120мл/мин (холостой ход)

Масса: 1.2кг

Диаметр: 107мм

длина: 240мм

Шаг 6: Механизм стартера

Стартер и ручки подачи топлива связаны механически. Стартер имеет выключатель, который подключает двигатель к источнику питания. Этот переключатель также может быть активирован рычагом управления подачей топлива, когда он находится в рабочем положении.

Пружина стартера должна быть нагружена таким образом, чтобы она хотела вернуться в нормальное положение, и блокировала стартовое положение только в том случае, если рычаг управления подачей топлива находится в отключенном положении.

Идея состоит в том, чтобы стартер оставался в исходном положении, пока вы не переместите рычаг подачи топлива в рабочее положение, и теперь рычаг управления подачей топлива будет держать переключатель включенным. Также топливный рычаг является частью основания реостата. Реостат должен быть установлен таким образом, чтобы можно было вращать не только часть ручки, которая должна вращаться, но и всю основу реостата. Эта база — то, что контроль топлива двигает для увеличения скорости, когда он находится в рабочем положении. Это сложно объяснить и поэтому, чтобы лучше понять концепцию, вы должны посмотреть третью часть видео.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Шаг 6: Изготавливаем заглушки

Для завершения работ по КС нам понадобится 2 торцевые крышки. Одна крышка будет располагаться на стороне топливного инжектора, а другая будет направлять горячие газы в турбину.

Изготовим 2 пластины того же диаметра что и КС (в моём случае 20,32 см). Просверлите 12 отверстий по периметру для болтов и выровняйте их с отверстиями на конечных кольцах.

На крышке инжектора нужно сделать только 2 отверстия. Одно будет для топливного инжектора, а другое для свечи зажигания. В проекте используется 5 форсунок ( одна в центре и 4 вокруг неё). Единственное требование – инжекторы должны располагаться таким образом, чтобы после окончательной сборки они оказались внутри рассеивателя. Для нашей конструкции – это означает, что они должны помещаться в центре 12 см круга в середине торцевой крышки. Просверлим 12 мм отверстия для монтажа форсунок. Сместимся чуть-чуть от центра, чтобы добавить отверстие для свечи зажигания. Отверстие должно быть просверлено для 14 мм х 1,25 мм нити, которая будет соответствовать свече зажигания. Конструкция на картинке будет иметь 2 свечи (одна про запас, если первая выйдет из строя).

Из крышки инжектора торчат трубы. Они изготовлены из труб диаметром 12 мм (внешний) и 9,5 мм (внутренний диаметр). Их обрезают до длины 31 мм, после чего на краях делают скосы. На обеих концах будет 3 мм резьба. Позже они будут свариваться вместе с 12 мм трубками, выступающими с каждой стороны пластины. Подача топлива будет осуществляться с одной стороны а инжекторы будут вкручены с другой.

Для того, чтобы сделать вытяжной колпак, нужно будет вырезать отверстие для «горячих газов». В моем случае, размеры повторяют размеры входного отверстия турбины. Небольшой фланец должен иметь те же размеры, что и открытая турбина, а также, плюс четыре отверстия для болтов, чтобы закрепить его на ней. Торцовый фланец турбины может быть сварен вместе из простого прямоугольного короба, который будет идти между ними.

Переходный изгиб следует сделать из листовой стали. Свариваем детали вместе. Необходимо, чтобы сварные швы шли по наружной поверхности. Это нужно для того, чтобы воздушный поток не имел никаких препятствий и не создавалась турбулентность внутри сварных швов.

Техника — молодёжи 1951-07, страница 39

аяется таким образом. В один на торцов рулончика пленки (1) вставляют гвовдь (6) толщиной 1—1,5 мм. Затем рулончик выеие с гвоздем туго обматывают плотной бумагой (2) с фольгой (7) (ог шоколада или конденсатора) и прочно обвязывают мокрой суровой ниткой. Теперь гвоздь можно вынуть, а в бумаге останется отверстие для сопла Второй конец двигателя стягивается ниткой еще туже и крепче, наглухо.

Чаще всего неудачи с работой двигателя происходят от недостаточно прочного и тугого связывания его глухого конца. Поработав 1—2 секунды, газы прорывают оболочку, просочившись через глухой конец.

Способы установки двигателя на разных моделях видны на рисунках.

Внутри модели укрепляется бумажная трубка, в которой и устанавливается сменный двигатель. Угол установки двнга-

ПРОСТЕЙШИЕ РЕАКТИВНЫЕ ДВИГАТЕЛИ ДЛЯ МОДЕЛЕЙ

На наших глазах сбываются вещие слова К. Э. Циолковского: «За эрой аэропланов винтовых должна последовать эра аэропланов реактивных». Естественно, что юные техники и прежде всего авиамоделисты стремятся воплотить в своих моделях реактивную технику.

На Центральной станции юных техников имени Н. М. Шверника разработан простейший реактивный двигатель, работающий на твердом топливе. Топливом этим является обычная, доступная каждому фотопленка или кинопленка.

При собственном весе в 12—15 г такой реактивный двигатель иа протяжении 8—10 секунд дает равномерную тягу в 50—70 г. Этой тяги вполне достаточно, чтобы поднять в воздух модель весом в несколько десятков граммов или заставить промчаться по асфальту реактивный автомобильчик на расстояние нескольких десятков метров. Наконец, этот же двигатель, поставленный на плавающую модель, обеспечивает ее стремительный бег по поверхности воды со скоростью до 3 м В секунду.

Процесс изготовления реактивного двигателя начинается с подбора необходимых материалов.

Пленку лучше всего использовать уже проявленную. Непро-явленная фого-кннопленка прн сгорании оставляет жесткий остаток — пепел. Он может забить сопло и помешать выходу газов, что повысит давление внутри ракеты и повлечет за собой взрыв.

Очищать пленку от эмульсии не следует. Чистый целлулоид, смотанный в тугой рулон, внутри ракеты нередко гаснет, сгорев только наполовину.

Для изготовления двигателя (смотри рисунок) следует взять кусок кинопленки длиной не более 35 см и туго смотать ее в трубку (1).

Первый сгиб от края кинопленки делается шириной ие более 1 мм. После того как вся пленка смотана, кран ее при

клеивается клеем и получившийся рулон туго обматывается прочной ниткой. После высыхания клея нитку можно снять.

Рулой пленки из отрезка в 35 см должен иметь толщину в 11—12 мм.

Для оболочки двигателя нужны полоска бумаги (писчем) длиною в 40 см (2) и две деревянные бобышки (3 и 4). а одной из которых (4) сверлится (нлн прожигается проволокой) будущее сопло — отверстие шириной в 1—1,5 мм.

Сборка двигателя производится, как показано иа рисунке.

Рулон пленки с примыкающими к обоим его концам бобышками туго завертывается в полоску бумаги и поверх бобышек крепко обвязывается прочной (суровой) ниткой (5). Двигатель готов к действию.

Приводится в действие двигатель раскаленной проволочкой, которая вводится на 1—2 секунды черев сопло внутрь двигателя.

Возможна и другая конструкция такого двигателя — без деревянных бобышек. Этот двигатель изготов-

теля обычно нулевой по отношению к линии движения модели Особенно точно должен быть установлен двигатель иа летающих моделях.

Угол даже в +2° влечет резкий заход модели в мертвую петлю.

Можно изготовить двигатель из двух рулонов пленки, укладывая нх плотно один к другому. Внутренний диаметр сопла при этом должен быть 2—2,5 мм.

Такой двойной заряд работает 15—16 секунд. Сила тяги остается прежней.

Увеличивать размеры двигателя до трех рулонов пленки не рекомендуется, так как сопло будет засариваться золой сгоревших рулонов н двигатель будет взрываться.

Не рекомендуется увеличивать и толщину двигателя. Такой «толстый» двигатель может успешно работать лишь при широком сопле (5—6 мм и больше). Сила же тяги останется такой же, как у однорулонного, «тонкого» двигателя. Попытка сузить диаметр сопла приведет к разрыву двигателя.

Следующие правила безопасности обязательны для работы с двигателями на фото-кинопленке:

1 Отрезок пленки для реактивного двигателя не должен превышать 35 см длиною.

2. Пленку нужно смотать в очень тугой рулончик. Просвет в центральной части рулона не должен превышать 1—1,5 мм.

3. Клей ие должен просачиваться на торцовые концы рулона пленки.

4. Оболочку ракеты не следует делать hi дерева или металла. Она должна быть из бумаги (писчей) Hjfff из бумаги с прослойкой тонкой фольги.

П. Аиохнн

37
