Чертежи парника бабочка

Правила использования парника Бабочка из поликарбоната

Для того чтобы растения внутри парника чувствовали себя комфортно, необходимо придерживаться нескольких простых правил и не допускать распространенных ошибок.

Важно всегда следить за температурой воздуха на улице и, соответственно, открывать/закрывать парник. В теплые дни створки должны быть открыты, чтобы обеспечить растениям поступление кислорода, с наступлением прохлады теплица должна быть закрыта

Так, парниковый эффект позволит продлить срок плодоношения практически любых культур. А весной, благодаря парниковому эффекту, начинать высаживать растения можно на несколько недель раньше обычного.

Если планируется выращивание сразу несколько различных культур в одном парнике, то желательно их разделить. Для этого вполне подойдет обычная полиэтиленовая пленка.

Поливать растения в парнике можно любым удобным способом: из обычной лейки или используя капельный полив. Удобная конструкция Бабочки позволяет легко получить доступ ко всем растениям.

Благодаря открывающимся створкам, удобно регулировать микроклимат внутри парника

После зимнего периода, когда теплица не использовалась по назначению, перед тем как приступить к высадке, необходимо провести проверку и подготовку. Парник нужно очистить от скопившейся пыли и грязи, внимательно осмотреть на наличие повреждений, и в случае их обнаружения – устранить.

Важно! Ухода требует не только конструкция парника, но также и почва, которая находится внутри. Большое количество грибков и бактерий, которые могли скопиться за это время, негативно повлияют на рассаду

Так что, подготавливая теплицу, нужно обязательно провести обеззараживание грунта.

Как подготовить парник Бабочка к зиме

После того как сезон выращивания растений завершится, необходимо начать подготовку парника к предстоящим холодам. Должный уход за парником поможет продлить срок службы конструкции. Генеральная уборка перед наступлением зимы просто необходима, поскольку этот процесс существенно снижает риски появления неисправности и необходимость проведения ремонта.

В зависимости от того какой укрывной материал был использован, процедура будет отличаться. Полиэтиленовая пленка обязательно снимается. Если она целая, и ее можно использовать, то нужно её тщательно промыть и высушить. После этого можно сложить и убрать в сухое место, где она будет храниться до следующего сезона.

Перед и после использования необходимо провести осмотр, смазку и очистку всех элементов парника

Само собой, с поликарбонатом так не делают. Но это вовсе не означает, что он не требует ухода. Любое твердое покрытие необходимо вымыть. Это же касается и всех элементов каркаса

Особенно важно убедиться в отсутствии ржавчины. Если же она была обнаружена, дефект необходимо устранить

Не помешает также смазка движущихся деталей.

Важно, чтобы до наступления холодов, все старые растения были полностью удалены из грунта. Земля должна отдохнуть, чтоб в следующем году быть плодородной

В это же время приветствуется использование специальных средств, которые способны погубить вредные микроорганизмы, очистив и восстановив землю.

Преимущества парника Бабочка: фото самых красивых теплиц

Дачники, которые используют этот тип парников на своих участках, часто отмечают как положительные, так и отрицательные аспекты его использования. Чтобы лучше понимать, стоит ли отдавать предпочтение этому варианту, рассмотрим все аргументы «за» и «против».

Преимущества использования парника Бабочка:

• способен выдерживать серьезную непогоду. Остается прочным и устойчивым даже в случае сильных снегопадов;
• процесс проветривания парника удобен за счет наличия специальных форточек. Кроме того, специальные амортизаторы положительно влияют на срок эксплуатации Бабочки, не позволяя её движущимся частям выходить из строя;
• при условии использования качественного сертифицированного покрытия и правильном уходе за ним, срок службы такого парника довольно велик;
• конструкционные особенности позволяют парнику отлично сохранять тепло, создавая максимально комфортные условия для роста и развития растений;
• подходит для выращивания практически всех популярных культур, включая овощи, цветы, бахчевые культуры, любую рассаду и т. д.;
• установка такой конструкции не требует обязательного наличия фундамента. Парник легко разбирается и переносится с места на место;
• при желании, подходящую конструкцию можно сделать своими руками, сэкономив на покупке. При этом цены на подобные парники вполне доступны.

Теплица Бабочка прост в установке и, благодаря этому, легко переносится с места на место

Как свидетельствуют большинство отзывов, парник Бабочка удобен в эксплуатации, вполне соответствует требованиям самого привередливого дачника и со своими функциями справляется полноценно. И всё же, нельзя игнорировать и ужасные отзывы. Парник Бабочка имеет как сторонников, так и противников и чтобы сложилась объективная картина, необходимо учитывать аргументы с обоих сторон.

Недостатки парника Бабочка и способы их устранения

В процессе эксплуатации, многим дачникам приходится сталкиваться с некоторыми сложностями, которые, однако, не всегда являются критичными. В большинстве случаев, соблюдение простых правил и должный уход за конструкцией, позволяют использовать парник без каких-либо проблем.

Тем не менее стоит знать слабые места таких теплиц:

• чаще всего поломке подвержены петли, на которых держатся створки. Это происходит из-за регулярного открывания и закрывания. Предотвратить это можно если проводить регулярный осмотр и, в случае необходимости, ремонт;
• если в качестве укрывного материала используется поликарбонат, то под его весом нижние дуги могут деформироваться. Чтобы этого не произошло, они должны быть дополнительно усилены;
• одна из наиболее распространенных жалоб, которую можно встретить среди пользователей, приобретающих готовый парник – использование производителем некачественной краски, которая быстро трескается и осыпается. В этом случае лучше всего удалить плохое покрытие и заново перекрасить каркас;

Экономичный вариант парника — деревянный каркас обтянутый полиэтиленом

иногда внутри отверстий, сделанных под крепления, встречаются заусеницы, которые приходится ликвидировать самостоятельно, используя для этого напильник.

Парник «Бабочка»: особенности конструкции и фотопримеры

Конструкция «Бабочки» считается универсальной. Она может разместиться на просторной фазенде и скромных четырёх сотках. Этот парник особенно удобен тем, что его можно перемещать при необходимости на новое место.

В «Бабочке» вы сможете вырастить рассаду томатов, огурцов, перца и капусты. Здесь будет хорошо чувствовать себя редиска, салатная зелень и огурцы

Название парника происходит из-за особенности его конструкции: крышка открывается с двух сторон, напоминая крылья бабочки. Благодаря такому этому можно регулировать температуру и микроклимат в тепличке, обеспечивая максимально комфортные условия для роста рассады. Кроме того, очень удобно подходить к парнику с обеих сторон и ухаживать за растениями.

Обычно такие парники делают из облегчённого металлического профиля и прозрачного поликарбоната. В самодельных вариантах дачники используют дерево для каркаса и полиэтиленовую плёнку.

Правила использования парника Бабочка из поликарбоната

Для того чтобы растения внутри парника чувствовали себя комфортно, необходимо придерживаться нескольких простых правил и не допускать распространенных ошибок.

Важно всегда следить за температурой воздуха на улице и, соответственно, открывать/закрывать парник. В теплые дни створки должны быть открыты, чтобы обеспечить растениям поступление кислорода, с наступлением прохлады теплица должна быть закрыта

Так, парниковый эффект позволит продлить срок плодоношения практически любых культур. А весной, благодаря парниковому эффекту, начинать высаживать растения можно на несколько недель раньше обычного.

Статья по теме:

Если планируется выращивание сразу несколько различных культур в одном парнике, то желательно их разделить. Для этого вполне подойдет обычная полиэтиленовая пленка.

Поливать растения в парнике можно любым удобным способом: из обычной лейки или используя капельный полив. Удобная конструкция Бабочки позволяет легко получить доступ ко всем растениям.

Благодаря открывающимся створкам, удобно регулировать микроклимат внутри парника

После зимнего периода, когда теплица не использовалась по назначению, перед тем как приступить к высадке, необходимо провести проверку и подготовку. Парник нужно очистить от скопившейся пыли и грязи, внимательно осмотреть на наличие повреждений, и в случае их обнаружения – устранить.

Как подготовить парник Бабочка к зиме

После того как сезон выращивания растений завершится, необходимо начать подготовку парника к предстоящим холодам. Должный уход за парником поможет продлить срок службы конструкции. Генеральная уборка перед наступлением зимы просто необходима, поскольку этот процесс существенно снижает риски появления неисправности и необходимость проведения ремонта.

В зависимости от того какой укрывной материал был использован, процедура будет отличаться. Полиэтиленовая пленка обязательно снимается. Если она целая, и ее можно использовать, то нужно её тщательно промыть и высушить. После этого можно сложить и убрать в сухое место, где она будет храниться до следующего сезона.

Перед и после использования необходимо провести осмотр, смазку и очистку всех элементов парника

Само собой, с поликарбонатом так не делают. Но это вовсе не означает, что он не требует ухода. Любое твердое покрытие необходимо вымыть. Это же касается и всех элементов каркаса

Особенно важно убедиться в отсутствии ржавчины. Если же она была обнаружена, дефект необходимо устранить

Не помешает также смазка движущихся деталей.

Важно, чтобы до наступления холодов, все старые растения были полностью удалены из грунта. Земля должна отдохнуть, чтоб в следующем году быть плодородной

В это же время приветствуется использование специальных средств, которые способны погубить вредные микроорганизмы, очистив и восстановив землю.

Преимущества парника

Главное преимущество парника «бабочка» – универсальность. Не нужно накрывать грядки пленкой, устанавливать металлические дуги, а потом все разбирать. Достаточно принести парник, установить на грядку и выращивать внутри растения. Когда он будет не нужен, его легко снять и унести на другую грядку.

Этот парник можно использовать и в зимнее время года. Продаются модели с отоплением и утепленным каркасом. Самостоятельно сделать отопление на такую маленькую конструкцию проблематично, лучше купить готовую модель.

Еще один плюс «бабочки» — низкая стоимость материалов. Не нужно устанавливать фундамент, так как конструкция переносная. Для сборки каркаса потребуется пластиковый или металлопластиковый профиль и поликарбонат. Для экономии можно зашить конструкцию полиэтиленом.

Теплица позволяет рационально расходовать площадь, что является преимуществом для маленьких участков. Удобные створки обеспечивают легкий доступ к растениям, которые можно посадить на всей площади теплицы.

Сборка теплицы

Предлагаем ознакомиться: Применение лечебных свойств лаванды в народной медицине

Главное, что нужно сделать при постройке парника – это нарисовать чертеж с размерами всех частей. Нужно рассчитать площадь грядки и высоту будущих растений. В зависимости от этого выбирать тип конструкции и материалы.

Форма конструкции может быть арочной или в виде домика с двускатной крышей. Последнюю можно сделать из деревянных брусков и полиэтилена для экономии средств. Обе формы пригодны для использования зимой, так как не деформируются от снега.

При выборе материалов стоит учитывать, будет ли конструкция разборной. Тогда ее лучше сделать из металлического профиля и поликарбоната. Чтобы тяжелый материал не прогнул нижние профили, их нужно укрепить. Самая крепкая конструкция получается из металлического профиля 2 х 2 см. При правильном уходе она прослужит 10 лет.

Сборка парника своими руками:

1. 1.Провести разметку профиля согласно чертежам.
2. 2.Собрать каркас конструкции, скрепляя детали болтами. Оставить створки, которые будут открываться, установить их на специальные крепежи. Для фиксации створок в верхнем положении можно использовать газлифты или подпирать их палками.
3. 3.При необходимости нанести антикоррозийный состав или лак, если в качестве каркаса используется дерево.
4. 4.Зашить каркас поликарбонатом. Нужно использовать крепления с уплотнителями, чтобы ветер с улицы не задувал внутрь.
5. 5.Все швы обработать герметиком.

Установка парника осуществляется на металлические штыри, которые просто вставляются в землю. Заглублять их нужно на 15-20 см, это обеспечит необходимую устойчивость конструкции. Когда нужда в парнике отпадет, его вытаскивают из земли и переставляют в другое место.

Конструкция типа «бабочка» очень удобная, так как с ней можно легко добраться до любого растения внутри. При этом нет необходимости прилагать к этому лишние усилия. Еще одно преимущество – это простой и быстрый монтаж конструкции

Неважно сооружение было приобретено готовое или сделано самостоятельно, установить его совершенно несложно. Эта задача под силу любому дачнику

Здесь не нужны какие-либо особые премудрости или навыки.

Прочность и долговечность этих сооружений также относят к преимуществам. Если заглянуть в их технические характеристики, то можно увидеть, что парники могут выдержать ветер до 20 метров в секунду и снеговой покров до 10 сантиметров. Причем в случае необходимости есть возможность усиления конструкции за счет специальных подпорок. Еще один приятный момент, касающийся таких парников – простой уход.

Минусов у сооружения «бабочка» несколько меньше, и, как показывает практика, они совершенно не мешают дачникам. Среди недостатков чаще всего встречаются недоработки краев. Однако мешающие неровности легко убрать при помощи обычного напильника. Также довольно часто встречаются конструкции с недостаточно надежными петлями, на которых держатся рамы. Конечно, их при желании можно поменять на более качественные и долговечные.

Как выбрать и купить парник Бабочка: особенности и стоимость различных моделей

При желании приобрести парник бабочка, цена на него играет очень важную роль

Каждому дачнику важно сэкономить средства, но при этом получить качественный продукт. В качестве примера, рассмотрим парник с поликарбонатом Бабочка 4 м, купить который проще всего, так как он пользуется широкой популярностью

Сегодня на рынке представлены множество вариантов и размеров конструкции парника Бабочка для любых потребностей

Теплица-парник от отечественного производителя Мистер Хит Бабочка 4 м. Эту конструкцию изготавливают из крашеной стальной трубы, сечением 20х20 мм. В качестве укрывного материала должен быть использован сотовый поликарбонат, который, однако, не входит в комплект к парнику и приобретается отдельно.

При ширине 4 м, теплица имеет высоту 1,15 м и ширину – 1,25 м. Каркас, упакованный для транспортировки, весит 26 кг. При этом производитель предоставляет гарантию на свой продукт – 12 месяцев. Довольно редко можно встретить в продаже парник Бабочка 4 м с поликарбонатом. Чаще всего в стоимость комплекта он не входит. И в данном случае стоимость каркаса составит 6400 рублей.

Эта же компания предлагает своим покупателям модели и других размеров. Например, для тех, кто хочет установить совсем небольшой парник, можно приобрести конструкцию, длиной 2 м. Делают их из крашеной стальной трубы того же сечения. При этом высота и ширина конструкции сохраняются. Изменяется только длина и, соответственно, вес, который составляет всего 14 кг. Стоит такой парник всего 3600 рублей.

Готовые изделия парника отличаются не меньшей надежностью конструкции, чем самодельные

Конструкции этих размеров приобретаются дачниками для личного использования и практически всегда имеют исключительно положительные отзывы. Если есть желание увидеть на своем участке парник нестандартного размера или формы, то стоит поинтересоваться их самостоятельным изготовлением.

Теплица бабочка из поликарбоната

Часть 1. Сборка теплицы из комплекта

Теплица действительно напоминает бабочку, когда её створки-«крылышки» открыты. И, безусловно, удобная теплица бабочка заслуживает подробнейшего рассмотрения. Ведь изготовить сооружение можно многосекционным, с поддержанием в каждой секции своего микроклимата, и выращивать там разные растения. Территория для размещения тоже должна быть подходящей, не низинной, чтобы не собиралась излишняя влага. И лучше направлять с севера на юг, так освещение будет лучше. Поскольку конструкция бабочки не слишком сложна, предпочтительней собрать ее самостоятельно, заводские варианты, как правило, имеют сравнительно хрупкие петли.

При создании же теплицы бабочки своими руками можно уделить этим деталям больше внимания. Например, собираетесь вы собрать стандартный заводской парник размерами 4Х1,6. Для укрытия понадобятся полтора листа сотового поликарбоната и четыре деревянных бруса. Брусья должны иметь сечение 10Х10, два из них длину 3,90м и два другие 1,6м соответственно размерам будущего парника.

Дерево обязательно обрабатывается антисептическим составом. Дальнейшая пошаговая инструкция очень короткая, подробности смотрите на фотографиях.

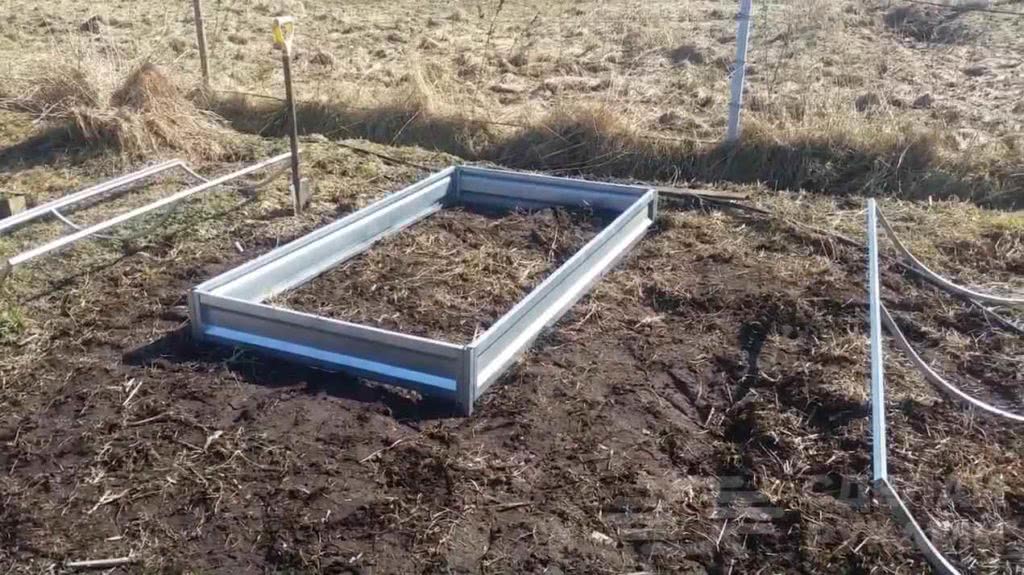

1. Обустраиваете фундамент.
2. Проверяете ровность диагоналей.
3. Расположите на фундаменте прямые части каркаса.
4. Установите дуговые части, зафиксируйте саморезами.

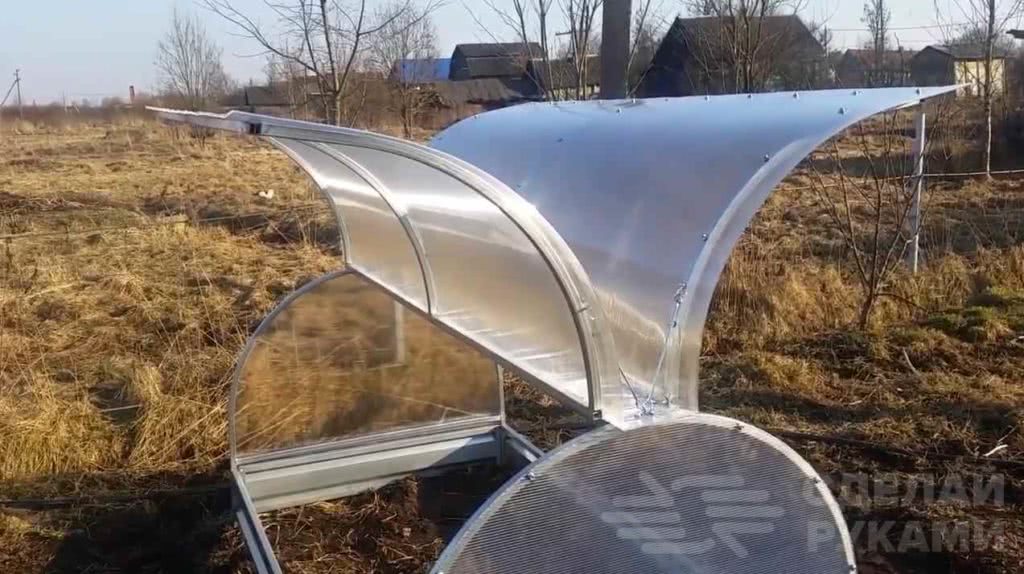

5. На торцевой арочной части зафиксируйте саморезами половину листа поликарбоната.
6. Точно такие действия произведите со второй арочной частью каркаса.
7. Установите готовые части парника на фундамент, закрепите саморезами.
8. Две половины листа поликарбоната крепите к каркасу и выравнивайте, как на фото.
9. Строительным ножом уберите излишки поликарбоната со всех сторон. Прикрепите к створкам ручки. Не забудьте снять пленку с лицевой стороны поликарбонатных листов.
10. При желании можно винтом и гайкой зафиксировать опоры для крыльев конструкции.

Все, комплект теплица бабочка собран.

Часть 2. Как сделать теплицу бабочка своими руками

Создавая самостоятельно каркас для будущего парника, мастер имеет определенный простор для экспериментов. Хотя, чтобы теплица бабочка своими руками вышла действительно качественной и прочной, лучше придерживаться некоторых рекомендаций специалистов. Нужны будут инструменты, расходные материалы

Так, например, стоит обратить особое внимание на качество используемого поликарбоната. Он должен хорошо пропускать свет к растениям, защищая их в то же время от излишка ультрафиолета

Обязательно нужен силиконовый герметик, и специальное антикоррозионное средство.

Приступая к работе, составьте для начала чертеж. При изготовлении используйте только качественные элементы, чтоб были крепкими и служили долго. Делается теплица бабочка своими руками в основном по тому же алгоритму, но прибавляется очень ответственный момент: изготовление каркаса. Значит, понадобится сварочный аппарат, трубогиб, и множество еще разных инструментов, смотрите на указанном сайте. С установкой конструкции тоже могут быть некоторые неожиданные нюансы, которым не подвержены заводские теплицы.Самый, наверное, полезный совет — хорошо ознакомиться с уже действующими теплицами. Стоило бы добавить, именно с самодельными теплицами. Потому что мастеру понадобятся некоторые детали, совершенно неожиданные. Без них сборка выйдет не достаточно качественной, а нарекания потом пойдут на саму разновидность теплицы. Стоит заранее запасаться шайбами, гайками, кровельными саморезами.

Подготовка к работе: выберите место; заложите основание; соберите каркас.

Порядок работ

Собираете каркас с помощью сварки или болтов. Створки (крылья) установите на центральную балку. Металлические части обработайте антикоррозионным средством. Строительным ножом раскроите листы поликарбоната. Саморезами с термошайбами зафиксируйте укрывной материал, швы обработайте герметиком. Смонтируйте ручки и опоры на створки.

Обшивка

На основании каркаса и по периметру крыльев просверлите отверстия. Раскрой поликарбоната начните с вырезания полукругов на обшивку боковых частей. Готовые листы прикрепите к каркасу. Открывающиеся части конструкции оформите подобным же образом. Установите ручки и пластиковые заглушки.Теперь теплица бабочка своими руками готова к эксплуатации.

Источник фото: b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html

Рекомендации по эксплуатации

Чтобы парник Бабочка прослужил как можно дольше и эффективнее, необходимо придерживаться следующих советов:

• не хлопать створками при открывании/закрывании;
• на холодный период использовать подпорки для сохранения его целостности;
• тщательно вымыть и створки, и боковые части;
• размещать парник на ровной поверхности;
• обрабатывать антикоррозийным средством металлические элементы конструкции.

Правила эффективного пользования конструкцией

Парник Бабочка из поликарбоната очень прост в эксплуатации. Надо всего лишь придерживаться простых правил, о которых многие из вас, наверняка, знают. Но как говорится: «Повторение — мать учения!».

Устанавливать конструкцию нужно на ровном основании, предварительно удалив верхний слой грунта. Выбранное место должно быть достаточно освещенным большую часть дня.

При одновременном выращивании разных культур в одном парнике необходимо разделить их с помощью полиэтиленовой пленки.

Есть и некоторые другие рекомендации, которые тоже необходимо соблюдать. В первую очередь, это касается самих створок: открывать и закрывать их нужно без резких движений, не хлопая.

Если вы не планируете убирать парник на период зимы, то необходимо установить дополнительные подпорки внутри каркаса под створками, чтобы они могли выдержать нагрузку от снега.

Выполняя эти простые правила и рекомендации, вы можете быть уверены, что ваш парник прослужит долго.

Советы дачников по эксплуатации и как исправить недостатки

• При планировании выращивания в парнике некоторых разновидностей растений следует разделить его на секции. Для этого использую полиэтилен.
• Если погода теплая, то днем можно крылья приподнять. На ночь лучше закрывать, поскольку ночи прохладные.
• Чтобы улучшить герметизацию следует применять реечные рамы с пленкой.
• Не рекомендовано, чтобы плоды и плети были близко к полу. В данном случае необходимо поместить возле бортиков П-образные системы, уложите на них рейки (шагом 8 см). Если саженцы будут превышать высоту опор, нужно расположить рейки под плети — растения не будут повреждаться.

Подготовка к зиме

Когда завершится сезон выращивания, нужно подготовить сооружение к зимнему периоду. Чтобы сделать конструкцию более долговечной, необходимо тщательно за ней ухаживать. Перед холодами надлежит осуществить генеральную уборку парника. Это значительно минимизирует вероятность возникновения необходимости в осуществлении ремонтных работ и появления дефектов.

Процедура ухода зависит от того, какой укрывной материал вы используете. Пленку из полиэтилена надлежит снять. Если укрывной материал целый, подходит для повторного применения, промойте его и дайте высохнуть. Затем сложите пленку и поместите ее для хранения в сухое место.

Проверьте, есть ли на поверхности ржавчина. При наличии такой проблемы ее нужно устранить. Движущиеся элементы рекомендуется регулярно смазывать маслом.

Полностью удалите из земли все старые растения. Это надлежит сделать до того, как наступят холода. Грунту необходим отдых, в противном случае земля перестанет быть плодородной. Чтобы восстанавливать, очищать грунт, уничтожать негативно влияющие на него микроорганизмы, стоит применять специальные средства.

Размеры, виды и материалы парника «Бабочка»

Размеры парника зависят от двух факторов: его предназначения и свободного места для размещения. Если вы планируете выращивать в нём только рассаду, вполне достаточно размера 1×2 м. При необходимости размещения в парнике огурцов или редиски для выращивания в прохладное время года можно увеличить габариты теплицы до 8−20 м².

Для больших парников подъёмные части крыши разделяются на несколько секций

Второй фактор, влияющий на габариты «Бабочки», – место её размещения. Понятно, что на небольшом участке трудно установить большую теплицу таким образом, чтобы было удобно подходить и обслуживать её со всех сторон. По периметру теплицы должно быть не менее одного метра свободного пространства, чтобы вы могли развернуться с лейкой и свободно наклониться над растениями. Что касается видов парника «Бабочка», то можно выделить три основные конфигурации:

• парник со сплошными стенками и прямыми «крыльями». Закрытые стенки хорошо защищают растения от холода, но заставляют их активно тянуться вверх;
• парник с прозрачными боковыми стенками. Боковины могут быть выполнены из стекла или поликарбоната. Такая конструкция доставляет рассаде больше света;
• парник с арочными «крыльями». Высокая прозрачная крыша парника даёт возможность высаживать в него среднерослые растения.

Тепличка может быть совсем маленькой, такой, как вам нужно
