Как подключить кнопку старт стоп? пошаговая установка во всех деталях

Содержание

Как самому установить кнопку вместо замка зажигания с алиэкспресс
Рекомендации по монтажу
Основные плюсы использования реле в цепи питания стартера:
Принцип работы кнопки Start/Stop
- Плюсы и минусы устройства в автомобиле
Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?
- Алгоритм работы кнопки «Старт/Стоп»
Рекомендации по кнопке
Как работает кнопка старт стоп
Достоинства и недостатки системы запуска двигателя
Установка кнопки старт стоп вместо замка зажигания
- Первый вариант старт-стопа — простенько, но со вкусом
Обзор системы Старт-Стоп

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

четырехконтактные реле;
соединительные провода;
диод;
собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы. Алгоритм монтажа предполагает следующие действия:

Алгоритм монтажа предполагает следующие действия:

плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
разрешающий «+» реле также подключается к АКБ;
минусовой вывод монтируется на массу авто;
управляющие контакты нагрузочного реле подключаются к 12V;
управляющий минусовой вывод подключается к соответствующему выводу кнопки;
разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации

данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов

Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству

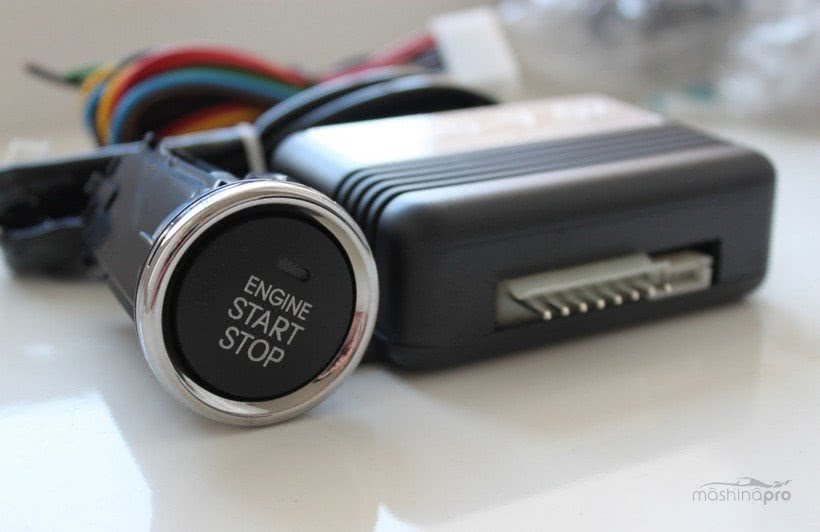

Итак, комплектность поставки предполагает наличие:

самой кнопки «старт-стоп»;
управляющего модуля;
соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой. Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно

В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

демонтировать замок зажигания;
снять механизм блокировки руля;
отсоединить подводные вывода;
демонтировать антенну иммобилайзера;
установить кнопку в наиболее приемлемое для себя место;
подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

https://youtube.com/watch?v=ZSiUyWWDBmM

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше.- Реле можно всегда заменить- Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.
Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.
Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля.
Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам.
С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Провода подключения стартера при повороте ключа на разъеме контактной группы

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

Антивандальная хромированная металлическая кнопка рассчитанная на большие токи

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Если вы нашли этот контакт, нужно проверить как работает система.

— Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

— Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

— Проверьте еще раз тот провод который вы нашли:

* проверьте что бы он не звонился с массой, не был закорочен с корпусом,

* проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

— Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.
На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.
Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Реле ВАЗ 30 Ампер — верхняя часть со схемой контактов

Электрическое автомобильное Реле на 30 Ампер (нижняя часть) — контакты

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Разобранное электрическое автомобильное реле с катушкой индуктивности и контактами

Схема подключения кнопки включения электрического реле управления стартером

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.
Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Припаиваем провода к контактам реле напрямую для соединение с электросетью автомобиля

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

Разъем с проводами и контактами для реле ВАЗ
Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

отключение сигнализации;
нажатие на тормозную педаль;
нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

упростить процедуру запуска двигателя;
повысить комфортабельность;
усовершенствовать противоугонную систему автомобиля;
сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

https://youtube.com/watch?v=Dneju3tqvCo

https://youtube.com/watch?v=OqD8r7BRTrQ

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Чтобы сделать сложную схему с задержкой запуска, таймером и т. В этом случае завести Engine удастся только после его поворота. Далее нужно соединить этот контакт с другим проводом, на котором зафиксировано наличие постоянного напряжения.

Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы.

Обычно такое происходит, когда установкой механизма занимаются дилетанты. Ток потребления реле при включенном зажигании около мА. Попробовал на демо счете, потом завел реальный счет.

Алгоритм работы кнопки «Старт/Стоп»

Подключение можно сделать через разъем RJ Популярные способы установки кнопки стартера Начнем с того, что многих автовладельцев привлекает сама возможность завести и заглушить мотор с кнопки, то есть не использовать ключ зажигания в замке.

Сделать пуск двигателя с кнопки через педаль тормоза: Нужно 86 реле стартера подключить к стоп-сигналам, либо использовать реле кому как удобнее Сделать пуск двигателя с кнопки через педаль сцепления: Т. В остальном схема вполне работоспособна и опробована многими автолюбителями. Собираете плату размер около 3х4см и прошиваете. Это может привести к тому, что на зеленый сигнал светофора машина не тронется с места. Инструменты и материалы Для монтажа системы понадобится следующий перечень элементов: кнопка без фиксации; одно пятиконтактное реле с закрытыми контактами; реле задних противотуманок на 5 контактов; провода;.

Проведите тест. Да, морально то я созрел, а вот финансово никак не мог потянуть. Удобство данного решения многими ставится под сомнение, особенно в том случае, если машина неожиданно заглохнет в потоке. Но доминирует несколько самых популярных решений. Можно завернуть в фольгу.

Поклонников этой версии мало — зачем тогда и вовсе затеваться с кнопкой. При удержании педали тормоза становится активна система запуска двигателя 2 режима , короткое нажатие стартер крутит 0. Алгоритм работы: Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание включает его реле ПТФ. А вот и недостатки куда же без них : Ключ придется все-равно носить с собой.
кнопка старт стоп Nissan Primera P12

https://youtube.com/watch?v=WxkGhIBS9nM

Как работает кнопка старт стоп

Прежде всего «немного истории». Самостоятельную установку кнопки для запуска двигателя автолюбители освоили достаточно давно. На авто со сравнительно несложной схемой электрооборудования это не проблема. Для примера возьмём ВАЗ 2108- 09.

На панели кузова, разделяющей моторный отсек и салон (в народе – «грудине»), рядом с коммутатором, закреплено реле включения стартера. Многие автолюбители сталкивались с ситуацией, когда перегоревшую катушку реле можно было заменить пальцем – достаточно нажать на контакты, сняв крышку реле, при включенном зажигании. Точно так же можно «игнорировать» и работу замка зажигания при повороте ключа на старт. Достаточно «разорвать» провод, идущий от замка на реле, и подключить в разрыв кнопку с нормально разомкнутыми контактами. Но такая кнопка может лишь осуществить пуск – заглушить мотор с её помощью не удастся. Кроме того, включать зажигание приходится всё-таки ключом.

Достоинства и недостатки системы запуска двигателя

Рассматриваемая система не является новинкой. В то же время различные усовершенствования конструкции не избавили её от основных недостатков. Исходя из этого многие автовладельцы придерживаются мнения, что «старт-стоп» имеет больше минусов, чем плюсов и не видят особого смысла в её установке. Тем не менее стоит рассмотреть положительные и отрицательные стороны этой системы.

Плюсы «старт-стопа»:

При постоянной эксплуатации автомобиля в условиях города снижается расход топлива.
Уменьшаются выбросы отработанных газов в воздух, поскольку они содержат вредные химические соединения.
При простое в городских пробках в салоне стоит тишина и комфорт, поскольку мотор в это время отключается.
Детали двигателя подвергаются меньшей нагрузке. Обусловлено это тем, что силовой агрегат в момент простоя не работает, а приводная конструкция механизма снижает нагрузку на коленчатый вал, а также на основные элементы двигателя.
Система запускается одним нажатием кнопки, при этом можно выбрать наиболее удобное место установки.

Стоит упомянуть и о минусах:

Такие ответственные элементы автомобиля, как АКБ и стартер, постоянно подвергаются высоким нагрузкам, поскольку двигатель чаще запускается. Более жёсткий режим работы приводит к их преждевременному выходу из строя.
Продолжительная работа системы в городском режиме приводит к утомлению водителя, но при этом есть возможность её отключения.
Для запуска мотора необходимо сесть в машину и нажать на педаль тормоза, что поначалу не очень удобно.
Установка устройства защиты на авто с бесключевым запуском обойдётся дороже.

Установка кнопки старт стоп вместо замка зажигания

Понятно, что первый пункт больше похож на имитацию кнопки старт-стоп, но для приверженцев подобной идеи есть вполне разумное обоснование. Кнопка берет на себя функции дополнительного сервисного механизма, что особенно ценно в условиях городской езды. При этом меньше разбивается замок, а доморощенный старт-стоп вполне может «подрабатывать» дополнительной противоугонной фишкой.

Первый вариант старт-стопа — простенько, но со вкусом

Кнопку старт-стоп можно изготовить из двух реле для противотуманок задних фонарей, № 22.3777. Комплект из двух штук, кнопкой с подсветкой встанет примерно в четыре сотни рубликов. Диод можно подкинуть любой, какой найдете, больших токов там нет.

Сборка и подключение схемы особого затруднения не вызывает, потребуется только дополнительный кусок провода с удвоенным сечением меди. Подключаем его к 30-й ноге реле стартера и коммутируем с 87-м реле зажигания, на схеме — все розовое. Как правильно соединить провода, хорошо понятно из фотографии

Если немного добавить запчастей и фантазии, можно собрать более безопасный вариант кнопки старт-стоп своими руками. В этой схеме добавлены пара реле и концевик для педали сцепления. Несмотря на кажущуюся ненужность, нормальный качественный концевичок сильно обезопасит ваш суперавтомобиль от возможных сюрпризов, особенно, если в машине есть подростки или непредсказуемые люди. В этом случае запуск мотора потребует выключать сцепление.

Понятно, что люфта на педали сцепления не должно быть в помине.

Схема на реле позволяет легко контролировать работоспособность и даже наращивать схему. В отдельных случаях умельцы используют дополнительно встроенный концевик-выключатель в седушку кресла водителя, замыкающийся под весом конкретного водителя, чтобы любопытный пассажир шаловливыми руками не натворил беды.

Логика работы кнопки старт-стоп достаточна прозрачна. При первом длительном нажатии происходит запуск, повторное останавливает мотор. Подобная схема надежна, но при условии нормальной работы кнопки. При наличии дребезга или при невнятном включении зачастую приводит к проблемам и травмам.

В отличие от предыдущих схем, данный вариант кнопки старт-стоп построен на микропроцессоре, поэтому сложно рекомендовать его к изготовлению, если нет соответствующих знаний основ микроэлектроники. Но для общего интереса ознакомиться просто необходимо.

Предложенная система старт-стоп обладает несколькими неоспоримыми преимуществами:

двигатель не чувствителен к дребезгу кнопки старт-стоп, то есть при случайном кратковременном замыкании контакта или нажатии мотор не будет остановлен;
автор идеи завел в логику программы обязательное нажатие педали и рычага тормоза, что, возможно, сделает схему пригодной для автоматов;
система проверяет результат пуска по подпрыгнувшему давлению масла, поэтому вероятность клина стартера при заработавшем моторе резко уменьшена.

Запуск схемы старт-стоп осуществляется своими руками после снятия с сигнализации длительным нажатием кнопки без фиксатора, в случае неудачи параметры обнулятся и будут готовы к новой попытке. Остановка двигателя выполняется кратким нажатием при нажатых тормозах.

Грех было бы не автоматизировать сам процесс запуска. Парень заложил в схеме простое решение — однократный нажим на кнопку старт-стоп заставляет систему трижды, с небольшим интервалом, попробовать запустить двигатель. Длительное удержание кнопки крутит стартер до появления признака работы мотора.

Преимуществом подобного подхода является широчайшее пространство для формирования разнообразных условий схемы подключения кнопки старт стоп, пуска мотора в самых сложных ситуациях. Но схему мало изготовить, ее еще необходимо правильно запрограммировать. Вся логика работы организована на процессоре PIC16F84A, управление подключением силовых цепей осуществляется на КТ817Г, у них немаленький запас по току.

Схема кнопки старт-стоп интересна, но, как и все экспериментальные варианты, требует проверки на отказоустойчивость. Любые микроэлектронные прибамбасы плохо переносят перегрузку теплом и резкие скачки напряжения. Кроме того, необходимо проверить совместимость работы датчиков давления масла, ручника и остальных задействованных сенсоров электросистемы автомобиля.

Обзор системы Старт-Стоп

По какому принципу осуществляется работа устройства автовзапуска двигателя, как производится установка системы, что нужно знать о рекуперации пускателя? Схемы для подключения и запуска автомобильного мотора вы найдете ниже, а сейчас предлагаем ознакомиться с конструктивными особенностями и принципом действия системы.

Устройство

Итак, какие элементы входят в систему пуска зажигания:

Вместо традиционного замка зажигания устанавливается специальный, более мощный стартер, оснащенный кнопкой.
Бендикс, как одна из составляющих стартерного механизма. К примеру, пусковая техника для авто Bosch оснащается специальными бесшумными бендиксами.
Контроллер, устанавливаемый в схему подключения. Его предназначение заключается в выведении информации о заряде аккумулятора автомобиля.
Пожалуй, самым важным компонентом системы является управляющий модуль, с помощью которого осуществляется контроль и управление работой оборудования. То есть это, по факту, «мозг» системы. С помощью управляющего модуля осуществляется считывание основных параметров, а также значений, которые передает датчик скорости. Кроме того, благодаря модулю определяется частота вращения коленвала мотора и положение педали газа в ходе движения. Управляющий модуль, получая данные, впоследствии передает их на ЭБУ.

Принцип работы

Как должна работать система? Следует отметить, что большинство современных устройств, которые сегодня можно найти в продаже, претерпели различные изменения. В них могут быть внедрены новые функции, к примеру, автосигнализация, но, тем не менее, сам принцип действия у них один. Силовой агрегат машины в автоматическом режиме отключается, если автомобиль стоит на месте и не двигается и впоследствии запускается, если водитель планирует начать движение.

Неважно, оснащено ли транспортное средство сигнализацией или нет, для активации оборудования с коробкой автомат необходимо полностью остановить машину. Затем водителю следует зажать педаль тормоза

После того, как педаль будет отпущена, оборудование активируется автоматически и мотор опять вступит в работу.

Если говорить об автомобилях с механической коробкой передач, то в данном случае принцип действия несколько другой. Чтобы оборудование вступило в работе, нужно будет включить нейтральную передачу и выключить сцепление. После этого автомобильный двигатель сам отключится, пока водитель транспортного средства вновь не выжмет сцепление (автор видео — канал CARDOT).

https://youtube.com/watch?v=8XUxxBEobe8

Возможные неисправности

В том случае, если силовой агрегат оснащен таким оборудованием, то так или иначе, но он подвергается более частым запускам. А это значит, что эксплуатация обычных стартерных механизмов в таких авто является неактуальной. Помимо этого, транспортное средство должно быть оснащено дополнительной батареей, которая позволит без проблем справляться с повышенным количеством циклов разрядки и зарядки.

Нужно учитывать, что при появлении неполадок в работе силового агрегата, система все равно будет работать в следующих случаях:

Если неисправности коснулись генераторного устройства. Даже если генератор будет работать с неполадками, мотор продолжит функционировать.
В том случае, если аккумуляторная батарея разрядилась и имеющегося в ней заряда не хватит для повторного запуска мотора после остановки.
Если по каким-то причина охлаждающая жидкость в системе не прогревается и ее температура составляет меньше 25 градусов. Двигатель в данном случае будет продолжать функционировать, даже если водитель сделает все, чтобы его остановить, поскольку агрегат будет пытаться прогреть антифриз до рабочих температур.
Также система не сработает, если рулевое колесо авто вывернуто в максимальное левое или правое положение (автор видео — Дмитрий Герасимов).

https://youtube.com/watch?v=mV93t4BX5uM

Что касается непосредственно неисправностей Старт-стоп:

Вышел из строя управляющий модуль. Такая проблема случается нечасто, но, тем не менее, исключать ее нельзя. Если блок сломается, запуск двигателя будет невозможен, поэтому придется снимать модуль и ремонтировать его либо менять. Неисправности управляющего устройства могут быть обусловлены износом или перегоранием платы.
Выход из строя стартерного механизма, в частности, бендикса. Как и любое другое оборудование, стартер имеет свойство изнашиваться со временем, поэтому от его поломки никто не застрахован.
Повреждение электроцепи подключения. Такие неисправности решаются путем замены поврежденного участка.

При обнаружении неисправностей блоком управления на приборной панели должна появиться кнопка Check Engine.

Запускаем двигатель самодельной кнопкой старт/стоп на pic12f629
