Проходной выключатель: схема подключения устройства из разных мест

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

• A, B, C — фазный;
• N — нейтральный или ноль;
• PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Ошибки, совершаемые при монтаже проходных выключателей

Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.

1. Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.

Большое количество скруток в одном месте могут привести к КЗ и усложнить ремонт

1. Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
2. Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
3. Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

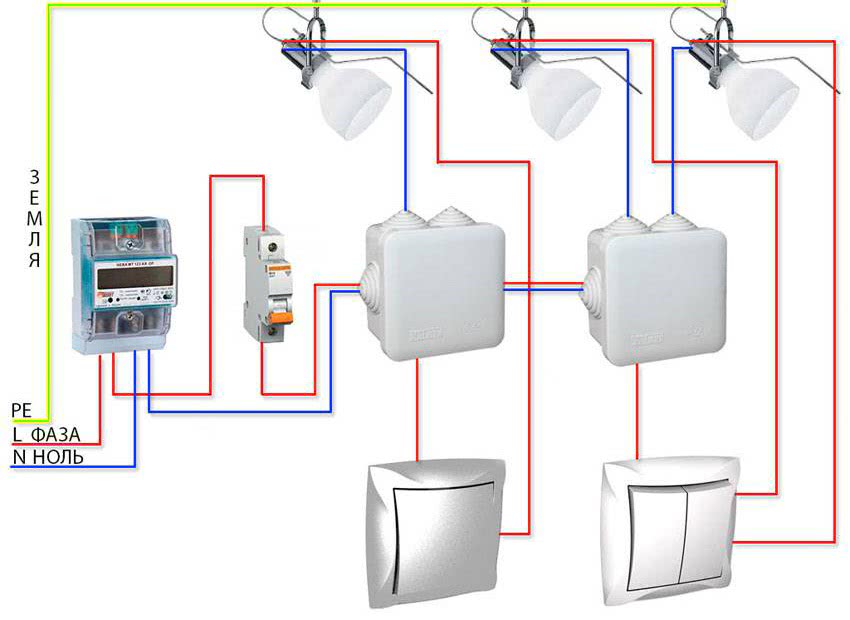

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.

Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.

Проходная модель выключателя – удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

1. В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
2. На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
3. В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.

Подробности вопроса

Подключение переключателя

При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.

https://youtube.com/watch?v=_G3_v1vyEGQ

Схема подключения выключателя проходного типа в распределительной коробке

Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:

• Питание с автомата освещения распределительного щита.
• Кабель на первый переключатель и на второй.
• Кабель на люстру или другой осветительный прибор.

При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.

Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться. На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.

Теперь стоит поговорить об управлении освещением при помощи новых выключателей.

https://youtube.com/watch?v=VXfpDJruyVs

Перекидные выключатели – управление с трех/четырех мест

Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

• кабель от осветительного прибора;
• питающий провод от автомата;
• провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, “ноль” выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

• освободите от изоляции концы проводов;
• используя индикатор, найдите фазный провод и нулевой;
• проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
• на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
• соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
• к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

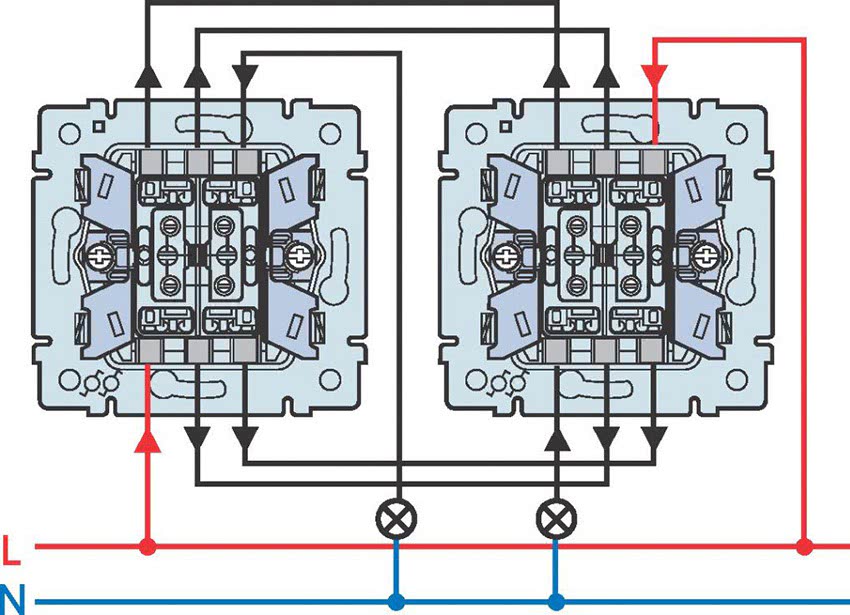

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

1. Подключение фазных проводов.
2. Подсоединение промежуточных электрокабелей.
3. Подсоединение выходных электропроводов.
4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

• отвертку для плоского и фигурного шлицов;
• монтажный нож для зачистки электропроводов;
• бокорезы;
• уровень;
• гаечные ключи (необходимые для монтажа некоторых люстр);
• пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

https://youtube.com/watch?v=FYGkDkZy7oQ

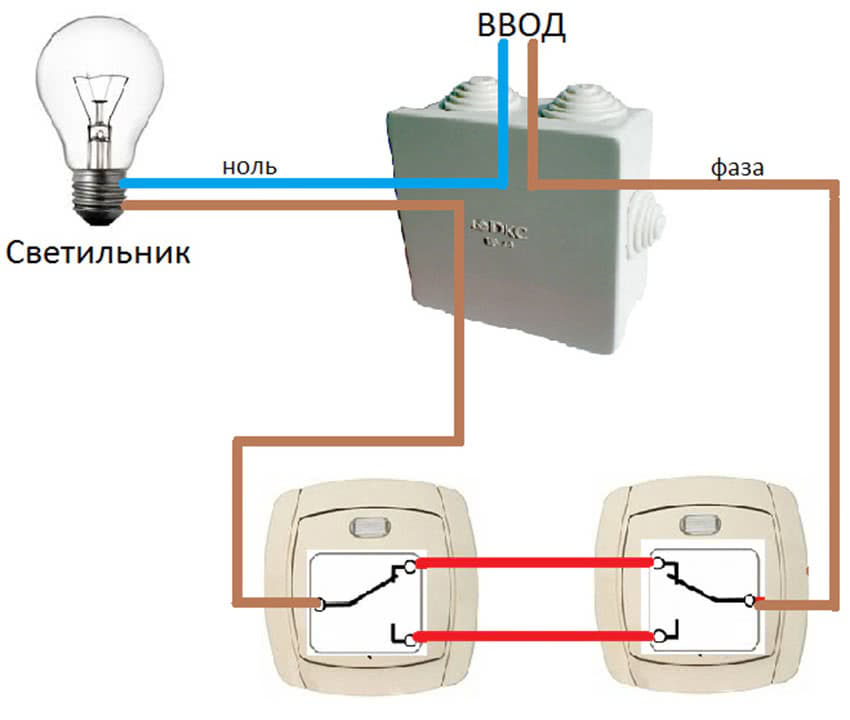

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Выводы и полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.

Хотите уточнить непонятные моменты по монтажу выключателя, которые мы недостаточно подробно осветили в этой статье? Или желаете дополнить изложенный выше материал ценными замечаниями/советами, исходя из личного опыта? Пишите, пожалуйста, свои вопросы в блоке комментариев, выражайте свое мнение, добавляйте полезные рекомендации.
