Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Основы техники безопасности: ошибки и способы их избежать

При укладке проводки соблюдают такие правила:

1. Кабели должны пролегать горизонтально или вертикально. Скошенные участки экономят материал, однако могут вызывать проблемы при последующем ремонте квартиры.
2. Распределительные коробки должны находиться в свободном доступе. В любой момент может потребоваться ремонт.
3. Розетки не рекомендуется подключать последовательно.
4. Кабели должны быть заглублены в штукатурку не менее, чем на 2 см. В противном случае короткое замыкание может спровоцировать возгорание облицовки.
5. Про фиксации на деревянной стене необходимо применять огнеупорную гофру. Провода, даже находящиеся в рукаве, не должны контактировать с металлическими несущими конструкциями — каркасами для гипсокартонных потолков и стен.
6. При установке розеток и выключателей в деревянном доме нужно использовать паронитовые подрозетники.

Составление схемы электропроводки — процесс сложный, поэтому при сомнениях в собственных силах стоит доверить процедуру специалисту.

Архивы статей

Архивы статейВыберите месяц Сентябрь 2021  (4) Август 2021  (4) Июль 2021  (5) Июнь 2021  (4) Май 2021  (5) Апрель 2021  (5) Март 2021  (4) Февраль 2021  (5) Январь 2021  (5) Декабрь 2020  (6) Ноябрь 2020  (5) Октябрь 2020  (6) Сентябрь 2020  (6) Август 2020  (5) Июль 2020  (4) Июнь 2020  (5) Май 2020  (5) Апрель 2020  (7) Март 2020  (5) Февраль 2020  (5) Январь 2020  (6) Декабрь 2019  (5) Ноябрь 2019  (6) Октябрь 2019  (5) Сентябрь 2019  (4) Август 2019  (5) Июль 2019  (5) Июнь 2019  (5) Май 2019  (6) Апрель 2019  (7) Март 2019  (8) Февраль 2019  (6) Январь 2019  (7) Декабрь 2018  (8) Ноябрь 2018  (5) Октябрь 2018  (7) Сентябрь 2018  (7) Август 2018  (7) Июль 2018  (7) Июнь 2018  (6) Май 2018  (7) Апрель 2018  (7) Март 2018  (7) Февраль 2018  (7) Январь 2018  (8) Декабрь 2017  (9) Ноябрь 2017  (8) Октябрь 2017  (9) Сентябрь 2017  (9) Август 2017  (7) Июль 2017  (8) Июнь 2017  (7) Май 2017  (10) Апрель 2017  (8) Март 2017  (8) Февраль 2017  (7) Январь 2017  (6) Декабрь 2016  (10) Ноябрь 2016  (7) Октябрь 2016  (5) Сентябрь 2016  (7) Август 2016  (9) Июль 2016  (8) Июнь 2016  (8) Май 2016  (7) Апрель 2016  (7) Март 2016  (7) Февраль 2016  (6) Январь 2016  (8) Декабрь 2015  (7) Ноябрь 2015  (8) Октябрь 2015  (8) Сентябрь 2015  (8) Август 2015  (5) Июль 2015  (6) Июнь 2015  (10) Май 2015  (6) Апрель 2015  (10) Март 2015  (8) Февраль 2015  (9) Январь 2015  (11) Декабрь 2014  (10) Ноябрь 2014  (9) Октябрь 2014  (8) Сентябрь 2014  (13) Август 2014  (10) Июль 2014  (8) Июнь 2014  (6) Май 2014  (7) Апрель 2014  (8) Март 2014  (21) Февраль 2014  (13) Январь 2014  (14) Декабрь 2013  (11) Ноябрь 2013  (16) Октябрь 2013  (12) Сентябрь 2013  (13) Август 2013  (11) Июль 2013  (10) Июнь 2013  (11) Май 2013  (14) Апрель 2013  (10) Март 2013  (11) Февраль 2013  (11) Январь 2013  (18) Декабрь 2012  (23) Ноябрь 2012  (25) Октябрь 2012  (31) Сентябрь 2012  (32) Август 2012  (33) Июль 2012  (16) Июнь 2012  (15) Май 2012  (32) Апрель 2012  (44) Март 2012  (49) Февраль 2012  (44) Январь 2012  (34) Декабрь 2011  (5)

Программы для разводки печатных плат

программы для радиолюбителей

На данный момент существует множество программ и онлайн сервисов для разводки печатных плат. Когда в интернете находишь интересную электронную схему то сразу хочется её собрать своими руками, но не всегда к ней прилагается рисунок печатной платы. Когда-то давно, дорожки рисовали лаком на фольгированном текстолите. Сейчас радиолюбители не рисуют дорожки от руки, а распечатывают с помощью лазерного принтера — эта технология называется ЛУТ. Можно отдать схему специалистам, которые за определённую сумму все сделают, но лучше освоить одну из программ и сделать все своими руками.

Я подобрал несколько программ для разводки (трассировки) печатной платы.

Sprint-Layout

Самая популярная программа среди радиолюбителей, почти все новички начинали именно с неё. Простой и понятный интерфейс, существует русифицированная версия. Спринт лайт имеет большую базу электронных компонентов (макросов), которые можно скачать в интернете. Огромное количество обучающих видеороликов на Ютубе, помогут освоить весь интерфейс и научат рисовать печатные платы. Программа является условно — бесплатной.

easyeda

Китайский онлайн сервис с большими возможностями. В Китае студенты создают проекты с помощью данного сервиса и его преподают в некоторых учебных заведениях. Основное удобство заключается в том что созданные проекты можно редактировать на любом компьютере с доступом в интернет, необходимо только пройти простую регистрацию для создания аккаунта. Easyeda имеет огромную базу электронных компонентов которые постоянно обновляются и добавляются самими пользователями. Данный сервис имеет функцию автоматической трассировки печатной платы и симуляцию электронных схем. Интерфейс интуитивно понятный с поддержкой русского языка. После того как печатная плата разведена на дорожки её можно заказать в этом сервисе, причем промышленного качества, а можно и не заказывать, а распечатать на принтере и сделать самому. Также можно открыть доступ к проекту и делится им с другими пользователями или совместно создавать один проект.

ZenitPCB

Простая и бесплатная программа для рисования принципиальных схем с возможностью трассировки. Минусом является ограничение контактных площадок в 800 штук. База элементов около 1000.

DesignSpark PCB

Мощная программа с возможностью автоматической трассировки печатных плат. Подходит как для новичков так и для профессионалов.
DesignSpark PCB это бесплатная программа со встроенными специализированными калькуляторами для разных расчётов облегчающими подбор компонентов. На официальном сайте можно скачать библиотеку готовых печатных плат. Единственный минус это отсутствие русского языка в интерфейсе.

Я пользуюсь двумя;
Программа Sprint-Layout
Онлайн сервис easyeda.com
Для моей деятельности, на данном этапе моего развития, этого вполне хватает. В освоении перечисленных программ, справится любой начинающий радиолюбитель.

Дальше »

Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Общие положения

Для начала разберемся с общими правилами  прокладки электропроводки. Электрические провода и кабеля должны прокладываются строго вертикально, либо строго горизонтально с углами поворота 90о. На схеме ниже наглядно представлена схема прокладки проводки со всеми рекомендуемыми  отступами, а так же рекомендуемой высотой установки выключателей и розеток:

Стоит сразу отметить, что монтаж проводки можно выполнять двумя способами: открыто либо скрыто:

Открытая прокладка электропроводки является наиболее простым и недорогим решением, так же одним из плюсов данного типа электропроводки кроме простоты и дешевизны монтажа, является удобство ее ремонта, главным же минусом такой прокладки считается нарушение внешнего вида интерьера помещения. Обычно такая проводка выполняется одним из трех способов: в коробе (кабель-канале), на скобах, гофре (или металлорукаве), либо в ПВХ трубах.

Прокладка в коробе прокладка на скобах в гофре

Монтаж скрытой электропроводки — это более трудоемкий процесс, при котором электрическая проводка прячется под обшивку стен, либо укладывается в штробы:

Главным преимуществом такого способа прокладки электропроводки является сохранение внешнего вида интерьера, а кроме того обеспечивается хорошая защита электропроводки от механических повреждений (хотя конечно просверлить ее или пробить гвоздем вешая картину все же можно). Недостатками являются — трудоемкость монтажа и сложность ремонта такой проводки, кроме того такой способ прокладки, как правило, обходится дороже.

Розетки, выключатели, разветвительные коробки и электрощитки так же имеют 2 типа исполнения: для открытой и для внутренней (скрытой) установки:

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (желательно – многотарифный);
• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
• кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

https://youtube.com/watch?v=er70v7jdvGg

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Как проверить напряжение мультиметром

черный провод мультиметра необходимо подключить к разъему „COM”;
красный провод необходимо подключить к разъему для измерения напряжения „V” (Внимание! Подключение проводов иным образом может привести к повреждению прибора!)
мы ожидаем получить значение около 1,5 вольта, поэтому ручку мультиметра устанавливаем на значение «20» в области DCV или V- (буква V с тире, означает постоянный ток) и если это необходимо, включаем прибор (некоторые модели включаются при повороте ручки), при этом мультиметр должен показать 0;
металлическими наконечниками щупов мультиметра касаемся выводов батарейки… но какой куда? Попробуйте обе комбинации – результат должен быть один и тот же, только в одном случае будет отражаться положительное число, а в другом случае то же число, но только со знаком минус.
считываем значение – в нашем случае напряжение новой батарейки составляет 1,62 вольт;
выключаем мультиметр.

ВНИМАНИЕ! Во время проведения измерений, чтобы не повредить мультиметр, всегда выбирайте диапазон измерения большее максимально ожидаемого результата! Если мы не знаем чего ожидать, то безопаснее будет выбрать более высокий диапазон и в дальнейшем уменьшить его для получения максимально точного результата. Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

• заряженный аккумулятор 1,2 вольта, размер АА — мультиметр показал 1,34 вольт.
• частично разряженный аккумулятор Ni-Mh (используемый в камере) — мультиметр наш показал 1,25 вольт.

Далее нам понадобятся 4 батарейки формата ААА, кассета для 4 батареек и макетная плата (что такое макетная плата и как ею пользоваться можно узнать здесь). Установим наши 4 батарейки в кассету. Затем концы проводов кассеты вставим в отверстия макетной платы так, как это показано на следующих фото:

Следующим шагом будет подготовка соединительных проводов (перемычек), их еще называют джамперами. Это такие провода, которые будут объединять отдельные радиодетали между собой на макетной плате.

Конечно же, какое-то количество джамперов входит в комплект вместе с макетной платой. Но если их у вас нет, то не беда, их можно сделать самим.

Держатель для платы
Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Подробнее

Для этого нам понадобится: компьютерный кабель, так называемая витая пара, ножницы или острый нож.

Для начала необходимо снять изоляцию с кабеля. Внутри кабеля мы видим скрученные между собой тонкие провода. Следующим шагом будет нарезка проводов необходимой длинны. И последнее что необходимо – это зачистить с обоих концов изоляцию примерно на 1 см.

Далее. Нам понадобится 4 короткие перемычки (для соединения линий питания платы) и 2 длинные, лучше если они будут красного и синего цвета.

Теперь мы на макетной плате соберем нашу первую схему. Возьмем резистор 22кОм с цветными полосками (красный-красный-оранжевый-золотой). А какое реальное сопротивление данного резистора? Давайте проверим это мультиметром!

Управление освещением местными выключателями с одного, двух, трех и более мест

Самый распространённый способ управления освещением — выключателями освещения. Данный способ знаком каждому, т.к. управление освещением в квартирах реализовано именно так. Этот способ применяется также в общественных (офисные, торговые, административные) и промышленных зданиях для местного управления освещением.

Управление выключателями с одного места

Простейший и наиболее распространённый — управлением одно- , двух- и трехклавишными выключателями с одного места.

При подключении светильника выключатель должен размыкать фазный проводник, т.е. при отключенном выключателе светильник должен быть без напряжения.

Схема управления освещением одноклавишным выключателем

Двухклавишные и трехклавишные выключатели позволяют управлять несколькими светильниками или разными группами включения в многоламповом светильнике.

Схема управления освещением двухклавишным выключателем

Схема управления освещением трехклавишным выключателем

Управление выключателями  двух мест

Для управления освещением в двух мест используют переключатели. Внешне они выглядят как обычные выключатели, но конструктивно отличаются. Такой переключатель содержит перекидной контакт. Соответственно, включение и отключение светильника зависит от положения клавиш на обоих переключателях.

Схема управления освещением переключателями с двух мест

Данная схема управления чаще всего используется в коридорах, т.к. позволяет включить освещение при входе в коридор и отключить при выходе из него. Также переключатели используют для управления освещением в гостиничных номерах и квартирах. Удобно включить общее освещение при входе в спальню, а отключить не вставая с кровати.

Управление выключателями  трех и более мест

Для управления освещением с трех мест потребуется ещё один вид выключателя — перекрестный переключатель. Он устанавливается в схеме между переключателями (на схеме обозначен SA2).

Схема управления освещением переключателями с трех мест

Для управления освещением с четырёх мест потребуется установка ещё одного перекрестного переключателя.

Схема управления освещением переключателями с четырех мест

Теоретически, таким образом можно организовать управлением освещением с большого числа мест, добавляя в схему перекрестные переключатели, но так не делают. С точки зрения простоты схемы, удобства и по экономическим соображениям, управление с трех и более мест целесообразнее делать с использованием импульсных реле и кнопочных выключателей.

Способы ввода электричества

Если проводку в доме можно проложить самостоятельно, то вводный кабель подключают только представители сетевой компании. Процедура выполняется после проверки заземляющего контура и приборов учета. Работы осуществляют 2 способами.

По воздуху

Такой способ считается более простым и дешевым. В таком случае от опоры ЛЭП протягивают самонесущий изолированный провод (СИП). Такой метод подключения к централизованной сети не всегда можно использовать ввиду ограничения расстояния от дома до столба. Кроме того, воздушный кабель выглядит неэстетично, может повреждаться из-за сильного ветра. При большом расстоянии от столба до дома устанавливают дополнительную опору, иначе кабель провисает.

Ввод электричества по воздуху — самый простой и дешевый способ.

Подземный монтаж

Укладка вводного кабеля в землю — более надежный метод. Провод заглубляют на 80-100 см, защищают пластиковой или стальной трубой. При использовании этого варианта требуется отверстие в фундаменте.

Управление освещением с использованием фотореле

Фотореле (сумеречное реле, сумеречный выключатель) используют для управления наружным (уличным, декоративным) освещением. Фотореле состоит из двух частей: самого реле, устанавливаемого в щит, и выносного датчика освещенности.

Рассмотрим работу схемы управления наружным освещением на базе самой простой версии фотореле, реагирующей только на уровень освещенности.

Датчик освещенности (фотодатчик) BL1 подаёт сигнал на фотореле KL1 пропорционально уровню освещённости. При снижении уровня освещённости ниже заданного, фотореле KL1 замыкает свою пару контактов. Силовая цепь замыкается, включается наружное освещение. При повышении уровня освещенности выше заданного, фотореле KL1  размыкает свою пару контактов и наружное освещение отключается.

Управление наружным освещением при помощи фотореле. Базовая схема

В линейках ведущих производителей представлено несколько вариаций фотореле:

• Самая простая версия — фотореле реагирует только на уровень освещенности. Реле комплектуется фотодатчиком;
• Версия с возможностью задать программу включения (одну или несколько). Фотореле замыкает и размыкает свои контакты в зависимости от уровня освещенности и в соответствии с заданной программой. Реле комплектуется фотодатчиком;
• Астрореле. Реле фотодатчиком не комплектуется. Управление включение осуществляется по заданным программам. Время восхода и заката реле определяет автоматически в зависимости от заданных географических высоты, долготы и астрономического времени.

Как видим, по своему функционалу программируемые фотореле являются своего рода реле времени с дополнительными функциями.

На практике базовая схема управления наружным освещением обычное не применяется, т.к. необходимо одновременно включать сразу несколько групповых линий. Установка на каждую групповую линию фотореле нецелесообразно как с экономической точки зрения, так и с точки зрения здравого смысла. Поэтому в щитах наружного освещения и шкафах управления наружным освещением устанавливают одно фотореле, которое управляет питанием катушек контакторов, замыкающих силовые цепи.

Рассмотрим работу доработанной версии схемы управления наружным освещением.

Управление наружным освещением при помощи фотореле и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

• В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, наружное освещение включается вне зависимости от уровня освещённости
• В положении «0» цепь питания катушек контакторов разорвана и наружное освещение отключено вне зависимости от уровня освещённости
• В положении «Автомат» питание на катушки контакторов подаётся через контакты фотореле KL1. Включением и отключением наружного освещения управляет фотореле, замыкая и размыкая свои контакты в зависимости от уровня освещённости.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении наружного освещения.

Фотореле с несколькими программами имеет количество пар контактов в соответствии с количеством предусмотренных программ. Таким образом, можно запрограммировать несколько групп включения наружного освещения.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

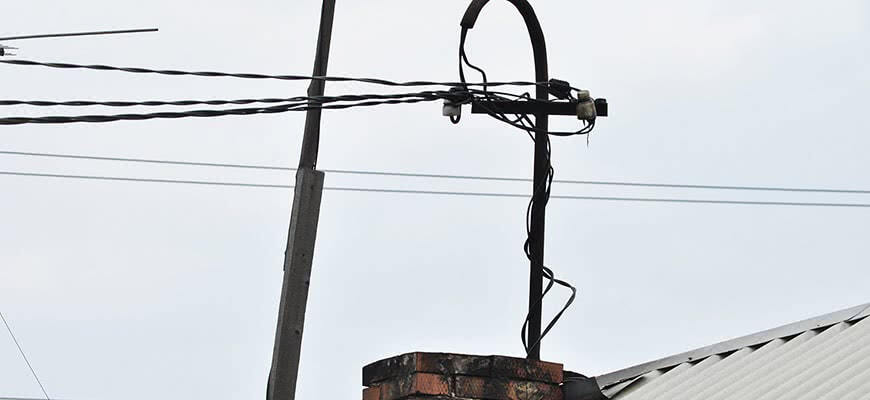

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества
