Беспроводная зарядка для телефона: как сделать своими руками

Преимущества и недостатки беспроводных зарядок

Производители и владельцы представленных устройств выделяют такие их достоинства:

  • нет надобности в присоединении провода к смартфону;
  • практичность в применении;
  • возможность зарядки сразу нескольких телефонов;
  • отсутствие проводов, которые спутываются и со временем перетираются.

https://youtube.com/watch?v=2Qc6U48IVKk

Недостатками беспроводных зарядок считаются такие факторы:

  • сравнительно высокая стоимость;
  • небольшая скорость процесса пополнения аккумулятора энергией;
  • часть подаваемого питания расходуется в виде тепла;
  • совместимость не со всеми смартфонами, например, для зарядки iPhone понадобятся дополнительные приспособления;
  • невозможность или неудобство использования заряжаемого девайса (при удалении от зарядного устройства процесс заряда прерывается).

Принцип работы беспроводной зарядки

Представленное устройство нельзя назвать полностью беспроводным, так как оно в любом случае подсоединяется к электрической сети. Девайс, требующий подпитки аккумулятора, размещается сверху зарядки. Принцип её работы заключается в электромагнитной индукции. В аккумуляторную батарею поступает напряжение благодаря электромагнитному полю, возникающему в зарядном устройстве при протекании электрического тока по специальной индукционной катушке.

Недавно на рынке появились беспроводные зарядки для телефона

Силовое поле может действовать на дистанции четырёх сантиметров. Оно возникает в том случае, когда передается сигнал о появлении одного из совместимых устройств. Эти сигналы оповещения смартфон может подавать с помощью функции ближней бесконтактной связи (Near Field Communication). Далее, энергия передается на аккумуляторную батарею благодаря току, возникающему под действием напряжения в обмотке, встроенной в заряжаемый девайс.

Мнение эксперта

Создание беспроводного зарядного устройства своими руками – не такая уж сложная задача. Все материалы и элементы несложно достать – пластик и проволоку для катушки, транзисторы и прочее можно отыскать в специализированных магазинах и даже на рынках. Главное – не пытайтесь сразу экспериментировать на новых смартфонах; для начала лучше потренироваться на старых моделях.

Константин Котовский

Шаг 2: Собираем компоненты

Компоненты и инструмент, необходимые для работы:

  1. Palm Touchstone — около 1000 р.
  2. Катушка для беспроводной зарядки — около 500 р.
  3. Клейкая медная фольга
  4. Небольшой кусок тонкого провода
  5. USB зарядное устройство (больше, чем 1A) (не обязательно должно быть оригинальным Palm, но дешевые китайские не сработают, я работаю с зарядным устройством 2.1A от iPad) и USB-кабель.
  6. Чехол задняя крышка крышка для батареи с увеличенной емкостью (без самой батареи)
  7. Паяльник и паяльные принадлежности
  8. Мультиметр (в частности, нам понадобится вольтметр и тестер непрерывности)
  9. Отвертка, которая подходит для винтов вашего устройства.
  10. Изолента
  11. Стриппер и резак для проводов

Принцип работы беспроводной зарядки для телефона

К сожалению, современные модели представленных устройств передачи тока по эфиру имеют некоторые недостатки. Но удобство применения такого оборудования позволяет закрыть глаза на его минусы. Собственно, весь процесс зарядки заключается в помещении мобильного устройства рядом или на специальную платформу – передатчик. Конечно же, телефон, планшет, смарт–часы, ноутбук или иное конечное перемещаемое устройство должны быть оборудованы соответствующим клиентским получателем тока по воздуху.

Зарядка телефона по воздуху: один из вариантов исполнения

Топовый ценовой сегмент устройств уже, скорее всего, содержит в своей конструкции встроенный приемник индукционных сигналов одного из распространенных стандартов – Qi, PMA и AirFuel, а соответствующий передатчик можно приобрести уже в сборе, или отдельно, а также он, бывает, что поставляется вместе с мобильным оборудованием. Есть и проприетарные, закрытые стандарты беспроводной зарядки, которые используются, к примеру, фирмой Samsung для своих продуктов. Но основная разница состоит не в принципе передачи – используется всегда физический эффект электромагнитной индукции, – а в частоте переменного тока на выходе передатчика. Стандарт Qi, который разрабатывается концерном компаний по использованию беспроводной энергии WPC, характерен этим параметром излучателей в пределах 100-205 кГц. PMA, производимый одноименной компанией, применяет для передачи тока диапазон 277-357 кГц. Хоть он и проиграл конкурентную борьбу с QI, многие производители оставляют возможность его использования в своих устройствах беспроводной зарядки, или гибридным образом оба стандарта, или конкретно одного PMA.

Гибридное беспроводное зарядное устройство

После падения технологии PMA фирма, его ранее производящая, объединила свои усилия с более чем 200 компаниями, входящими в концерн WPC. Результатом стала разработка нового стандарта AirFuel, который подразумевает подключение передающих катушек, выполняющих роль антенн, на резонансных частотах, что позволило увеличить расстояние приема и общий КПД системы зарядки.

Передача тока по воздуху

Вопросом, как сделать беспроводную зарядку или передачу питания различным устройствам по воздуху, задавались люди еще более 200 лет назад. Конечно, тогда не было аккумуляторов, но существовали их прообразы – лейденские банки. Поэтому и вопрос их подзарядки или непосредственного снабжения энергией устройств-потребителей без использования проводов и поднимался. Еще в XIX веке, родоначальник всей электрической физики – Андре Ампер, от имени которого и получала название единица измерения силы тока, открыл физическое явление электромагнитной индукции. Основные его труды в этом направлении связаны с наблюдением за опытами. Им было замечено, что есть взаимосвязь, при возникновении электромагнитного поля в двух рядом расположенных проволочных катушках. Если подать ток в одну, то и во второй будет наблюдаться возникновение тока на концах ее проводников и общего магнитного эффекта. Было установлено, путем проведенных экспериментов, что мощность электромагнитной индукции сильно падает при увеличении расстояния между обмотками.

Тот самый Андре-Мари Ампер

Спустя почти 100 лет, работы Ампера были продолжены гением своего времени – Николой Тесла, который изучал передачу высокочастотных токов по воздуху и проектировал различные устройства их приема, с использованием такой технологии. Постепенно физические принципы, лежащие в основе приборов обмена питанием через эфир, были подзабыты и не использовались. Слишком высоки затраты мощности передаваемого тока, малы расстояния, сложно производство принимающего и передающего оборудования на большие дистанции. Второе дыхание технология получила с развитием носимых гаджетов и необходимостью их постоянной подзарядки. Аккумуляторы мобильных устройств имеют конечную емкость, весьма невеликую из-за своего размера, в то же время, внутренняя начинка сотовых телефонов, планшетов, «умных» часов и прочих мобильных устройств становится все более «жадной» к потреблению, что и приводит к необходимости постоянного подключения источника тока.

Как работает беспроводная зарядка

Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров — передатчика и приемника.

Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.

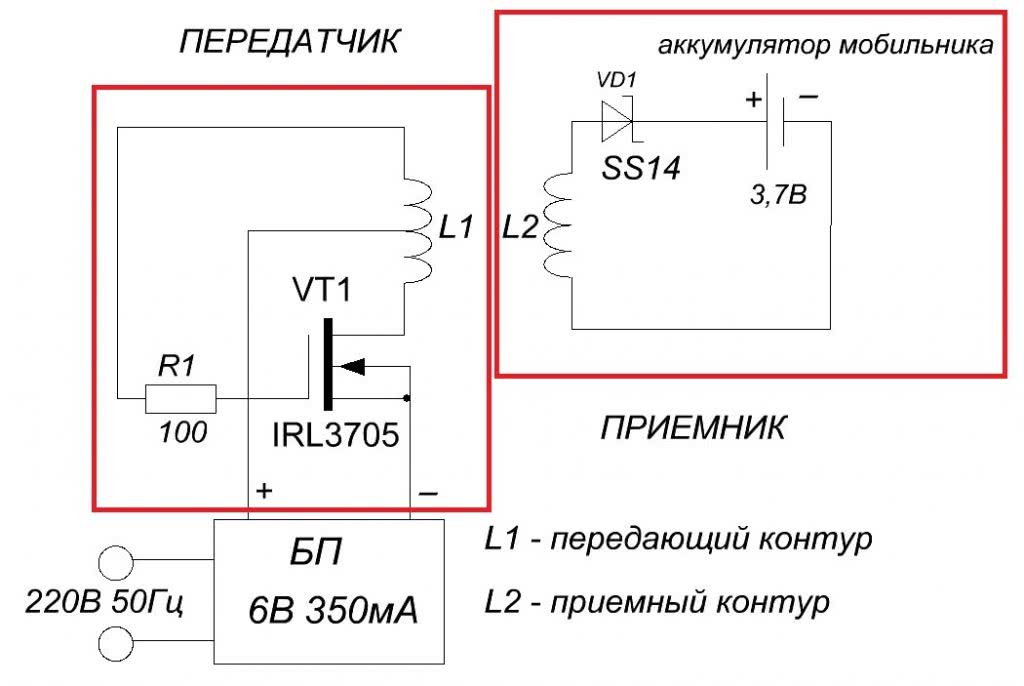

Cхема беспроводной зарядки

Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.

Сборку беспроводной зарядки своими руками начнем с передатчика.

Передатчик

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.

Транзистор  абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.

Номинал базового резистора не критичен (22 Ом-830 Ом).

Приемник

Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.

Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.

Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.

Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.

Материалы изготовления

Базой для изготовления самодельных источников постоянного тока являются портативные аккумуляторные батарейки, аккумуляторы сотовых телефонов или элементы питания ноутбуков. Допускается использование алкалиновых батареек стандарта АА или ААА, а также перезаряжаемых элементов на никель-металлогидридной основе, имеющих аналогичные размеры корпуса.

Дополнительно приобретаются разъем USB и контроллер, поддерживающий стабильное напряжение в цепи питания.

Возможно изготовление конструкций, использующих для восполнения заряда энергию солнечного излучения. В конструкцию изделия включается светочувствительный элемент, преобразующий солнечный свет в электрическую энергию. Панель подключается к блоку управления зарядкой, оснащенному портом microUSB для подключения к внешней цепи питания, поскольку от солнечного излучения аккумуляторную батарею зарядить невозможно.

Как сделать беспроводную зарядку своими руками

В специализированных магазинах можно увидеть, что беспроводные зарядные устройства имеют достаточно высокую стоимость. Это странно, так как они представляют собою обычную индукционную катушку. Поэтому у многих возникает вопрос, как сделать модуль своими руками. Если вы обладаете хорошими знаниями физики и имеете специальное оборудование, которое позволяет измерять силу и мощность электрического тока, тогда изготовление не составит никакого труда. Если вы не имеете специализированных знаний, тогда проводить такие работы запрещено.

https://youtube.com/watch?v=C2XadFEKUok

Сейчас в некоторых магазинах можно найти специальные приемники, которые позволяют внедрить функцию беспроводной зарядки в большинство мобильных телефонов. Эта манипуляция будет актуальной, если вам подарили беспроводную зарядку, но ваш телефон не поддерживает подобную функцию. Как видите, беспроводная технология заряда аккумулятора приобретает популярность по всему миру. В будущем заряжать свои гаджеты можно будет в разных общественных местах

Во время покупки смартфона обращайте свое внимание на то, чтобы он поддержал функцию Qi

Что нужно знать о мощности беспроводных зарядок

Беспроводные зарядки отличаются по входной и выходной мощности: обычно она варьируется от 5 до 20 Вт.

Её уровень указывают на корпусе устройства, на коробке, на официальном сайте производителя. Его также можно узнать из обзоров.

ZMI WTX10 Wireless Charger на 18 Вт / aliexpress.com

Некоторые компании вместо мощности в ваттах указывают напряжение в вольтах и силу тока в амперах. По их значениям также можно узнать, насколько быстро можно зарядить устройство.

Беспроводные зарядки могут поставляться без блока питания. Их входную мощность нужно знать, чтобы определить, какой подойдёт для их полноценной работы. Мощность стандартного блока питания iPhone — 5 Вт, iPad — 12 Вт, Galaxy S10 — 25 Вт.

Если входной мощности достаточно, устройство должно выдавать максимальную выходную. Зарядка ZMI WTX10 Wireless Charger выдаёт 18 Вт, двойной док Samsung EP-P5200 — 10 Вт, рекомендованнаяBelkin Boost Up Special Edition Apple зарядка Belkin Boost Up Special Edition — 7,5 Вт.

Belkin Boost Up Special Edition на 7,5 Вт / belkin.com

При этом нужно понимать, с какой мощностью беспроводной зарядки работает ваш смартфон. iPhone 8, 8 Plus и X на iOS 12 поддерживают 7,5 Вт, iPhone XS, XR и XS Max, Galaxy S10 — 10 Вт.

Чтобы определить примерную скорость зарядки в часах от 0 до 100%, ещё нужно знать ёмкость аккумулятора смартфона в ватт-часах и учитывать коэффициент полезного действия (КПД) беспроводной зарядки — обычно 75–90%.

Чтобы зарядить аккумулятор iPhone XS Max на 12,08 Вт∙ч с помощью ZMI WTX10 Wireless Charger, уйдёт не меньше 1⅓–1⅔ часа. При этом к сети её можно подключить стандартным блоком питания.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

  • Литий-ионный энергонакопитель формата 18650,
  • Футляр от этих же накопителей
  • Модуль повышения напряжения 5 В 1 А.
  • Плата заряда для аккумулятора.
  • Солнечная панелька 5,5 V 160 mA (любого размера)
  • Проводки для соединения
  • 2 диода 1N4007 (можно и другие)
  • Липучка или двусторонний скотч для фиксации
  • Термоклей
  • Резистор 47 Ом
  • Контакты для энергонакопителя (пластинки тонкой стали)
  • Пара тумблеров

Базисная схема внешнего аккумулятора

  1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

  1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
  2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
  3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
  4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
  5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Принцип работы

Беспроводное зарядное устройство позволяет заряжать аккумулятор телефона без подключения последнего к проводам. Мобильник укладывается на специальную подставку, где и происходит весь процесс.

Принцип работы заключается в передаче магнитного поля от передатчика к приёмнику. Второй в этом случае начинает генерировать напряжение, которое и заряжает аккумулятор.

Наличие встроенного приёмника можно посмотреть в характеристиках, если производитель указал поддержку стандарта Qi, то всё в порядке.

Принцип работы такой схемы беспроводной зарядки достаточно простой

ВНИМАНИЕ. Отсутствие у гаджета встроенного приёмника не является поводом для отказа от идеи

Владельцу смартфона в этом случае просто необходимо приложить чуть больше усилий и изготовить приёмник собственноручно.

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

  • Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
  • Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
  • Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
  • Два диода типа UF;
  • 2 резистoра с номиналом до 1 Ватт;
  • Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
  • Припой;
  • Паяльник.

Из чего состоит традиционное зарядное устройство

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

На пальцы или пластик наматываем 5 витков.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.

Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.

Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.

Приёмник

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Обзор готовых устройств для тех, кто не хочет их собирать своими руками

Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.

RAVPower Wireless Charging Pad Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.

Anker Wireless Charger PowerPort Qi Wireless Charging Pad У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно $17.

Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около $40.

Samsung Fast Charge Qi Wireless Charging Pad У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.

Tylt Vü Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.

Nokia DT-903 Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.

Материалы и инструменты

Перечень элементов, которые понадобятся для создания зарядного устройства:

  • основа (плата) небольшого размера (на неё будут крепиться остальные составляющие);
  • катушка индуктивности, обладающая высоким сопротивлением переменному току должна иметь от 5 до 10 витков (диаметр провода равняется 1 миллиметру);
  • плёночный конденсатор, обладающий ёмкостью от 0,33 до 1 микрофарады;
  • два выпрямителя типа UF;
  • паяльник;
  • несколько полевых высоковольтных транзисторов, усиливающих напряжение до 10 Вольт;
  • два преобразователя тока с номинальной мощностью рассеивания до 1 Ватт;
  • припой (материал, применяемый при пайке и имеющий температуру плавления ниже, чем соединяемые элементы).

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками

Как выбрать беспроводной приёмник зарядки

С какими моделями телефонов (смартфонов) совместим данный девайс? С теми, которые оснащены разъёмом микро USB, USB type-C и даже Apple Lightning коннектор, ведь его наличие считается главным условием совместимости. Но! Но тут есть два очень важных момента, которые следует обязательно учитывать при выборе и покупке ресивера. Первое — нужно удостовериться (узнать, перепроверить) какой именно в вашем смартфоне (телефоне) тип разъёма USB:

  • Type-A,
  • Type-B,
  • Type-C.

При выборе товара уточняйте у продавца какой тип приёмника вам нужен — со штекером для гнезда Type-A или Type-B (в зависимости от того, как или точнее в какую сторону развёрнут микро-ЮСБ). Уже можно встретить в продаже новый современный (на данный момент) ресивер беспроводной индукционной QI зарядки, который подходит для всех телефонов со стандартным входом нового поколения Android — Type-C.

Второй главный критерий — на какой стороне гаджета расположен разъём USB:

  • снизу (сбоку слева, сбоку справа, посередине);
  • сверху (сбоку слева, сбоку справа, посередине);
  • слева (сбоку слева, сбоку справа, посередине);
  • справа (сбоку слева, сбоку справа, посередине).

Это очень важно! Ведь в ином случае можно купить ресивер, который не подойдёт к вашему девайсу. Кстати, вышеописанные характеристики для выбора ресивера относятся к смартфонам на ОС Android

Для iPhone нужно покупать ресиверы, которые разработаны именно для таких смартфонов, так как там совсем другие разъёмы

Кстати, вышеописанные характеристики для выбора ресивера относятся к смартфонам на ОС Android. Для iPhone нужно покупать ресиверы, которые разработаны именно для таких смартфонов, так как там совсем другие разъёмы.

Также в продаже можно найти батареи для мобильных телефонов со встроенной беспроводной зарядкой. Таким образом, заменив батарею вашего старого кнопочного телефона (даже на любимую многими Нокиа или так называемые бабушкофоны), можно снабдить его функцией беспроводной зарядки.

Состав беспроводной зарядки для телефона

Самодельное беспроводное зарядное устройство

Прежде чем изготавливать индукционную беспроводную зарядку для телефона своими руками, необходимо разобраться, какие компоненты относятся к приемнику, а что входит в состав передатчика. Индукционная токовая связь подразумевает генератор частоты сигнала. Можно использовать как самый простой – на одном транзисторе, так и более сложный – применяя сборку на микросхемах. Минус первого способа – его относительно низкие частоты работы. А от этого параметра прибора как раз зависит дальность расстояния передачи, возникновение вихревых, паразитных токов в рядом расположенных металлических предметах, общая сложность монтажа антенны, – она должна состоять из двух взаимосвязанных обмоток. Схемы второго типа лишены этих недостатков. В сущности, излучатель в системах индукционной связи и состоит из самого блока питания, выдающего напряжение, генератора, превращающего постоянный ток в последовательность импульсов, и передающей антенны – в роли которой используется намотанная проволокой своеобразная катушка. Схема приемника еще проще. Обмотка-антенна через диод и конденсатор, преобразующий импульсы в постоянный ток, подключены к входам потребителя, в качестве которых может выступать зарядный штекер мобильного устройства или его аккумуляторная батарея напрямую. В существующих схемах используемые токи малы, происходит передача энергии мощностью не более 5В.
