Шиномонтажный станок своими руками

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

  1. Подбираются прочные и качественные профильные трубы для основания. Расстояние между перемычками каркаса должно быть не менее 70 сантиметров. Также следует соблюдать их параллельное расположение относительно друг друга. Выполнение этих условий обеспечит всей конструкции устойчивость в любых условиях эксплуатации.
  2. Элементы рамы соединяются при помощи сварочного аппарата. Во всех важных узловых точках необходимо использовать стальные уголки, что существенно усилит всю конструкцию.
  3. Если в этом есть необходимость, рама снабжается ножками, которые позволяют регулировать её высоту и/или положение на неровной поверхности. Мобильности устройству добавят роликовые колеса, которые должны оснащаться стопорами.
  4. Крепление трубы осуществляется после окончательного формирования каркаса. Рекомендованный диаметр этого металлического элемента равен 30 мм. Перед сваркой необходимо установить фланец, который располагается на высоте 50-60 см.
  5. Завершающим этапом является монтаж рычага станка, который требует предварительного крепления специальной пластины, выполняющей роль его основы. Сам рычаг является отдельным узлом, состоящим из лапы и плеча.

Очевидно, что без использования сварочного аппарата упомянутые работы провести невозможно. Также отметим, что после сборки механизма, всю конструкцию следует загрунтовать и окрасить для защиты от коррозии.

Конструктивные особенности

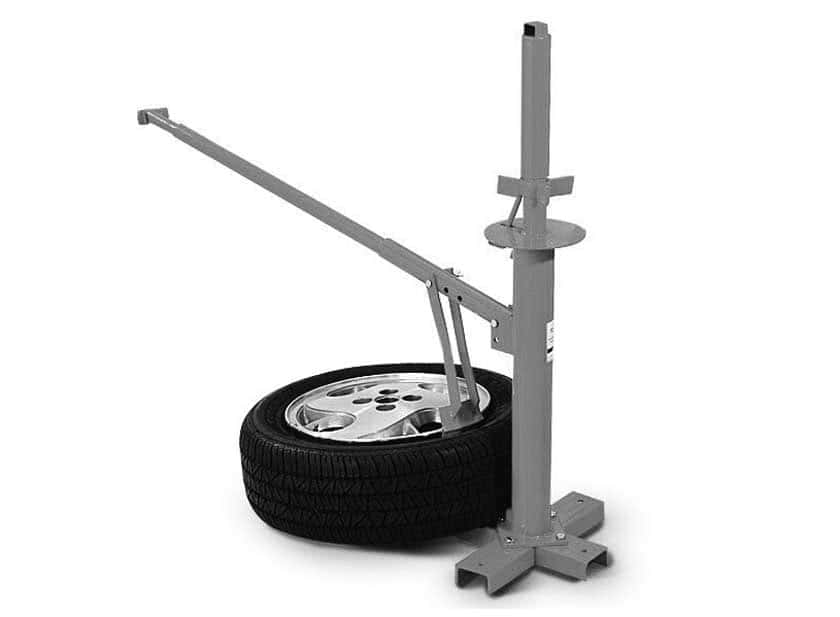

Ручной шиномонтажный станок в сборе

Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

  1. Рама. Конструктивный элемент, являющийся основой для всего механизма, формируется из прямоугольного стального профиля, части которого соединяются посредством сварки. Специалисты советуют размещать металлические трубы параллельно, и укреплять конструкцию при помощи металлических уголков. Увеличить срок службы станка позволяет использование нержавеющей стали, или же, как минимум, окрашивание деталей рамы.
  2. Труба. Этот элемент станка необходим для последующего присоединения рукоятки. А потому он должен отличаться прочностью, поскольку будет выполнять роль рычага в процессе выполнения мероприятий по демонтажу автопокрышек.
  3. Стояк. Деталь конструкции, монтируемая на раме станка. Этот элемент необходим для установки колесного диска. Он также должен отличаться прочностью, поскольку будет воспринимать значительные нагрузки.

Большие усилия и нагрузки, которые будут воздействовать на конструктивные элементы шиномонтажного станка, требуют использование прочных и надежных материалов. По этой же причине настоятельно рекомендуется усилить все соединения винтовым крепежом.

Демонтаж колес

Машину паркуют на платформе. Возможность движения блокируется посредством ручного тормоза и автомобильного тормозного башмака. Затем авто поддомкрачивается.

С вывешенных колес гайковертом скручиваются гайки, затем со ступицы снимается непосредственно колесо или весь комплект – в зависимости от проводимой операции.

Диски и шины тщательно промываются от загрязнений – мусор, застрявший в протекторе, способен отрицательно сказаться в процессе балансировки.

Колесо укрепляется на станке, из него выкручивается золотник, после чего шина полностью спускается и снимается с диска.

При демонтажных работах применяется только специальные инструменты и оборудование для шиномонтажа. Чтобы избежать деформации диска и повреждения шины, ни в коем случае нельзя использовать кувалду и подобные инструменты.

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

  1. Очистите колесо от грязи. Выньте из него ниппель.
  2. На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.
  3. Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.
  4. Смажьте посадочное кольцо покрышки мыльным раствором.
  5. Рычаг вставьте в трубу отбойника.
  6. Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.
  7. Наденьте колесо на трубу и приверните к ступице станка болтами.
  8. Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.
  9. Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.
  10. Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.
  11. Выньте камеру из покрышки.
  12. Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Читать также: Аккумулятор для ремонта батареи шуруповерта

Монтаж покрышки

  1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
  2. Наденьте часть посадочного борта на диск.
  3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.
  4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
  5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.
  6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Применение самодельного станка

Без специального шиномонтажного станка провести снятие или установку покрышек практически невозможно. При его наличии работа существенно упрощается:

  1. Колесо укладывается на опорную раму под рычаг. Оно должно быть неподвижным во время выполнения работы.
  2. Лапу направляют встык покрышки с диском.
  3. Для того чтобы снять покрышку на рычаг оказывается сильное давление. Под давлением происходит деформация покрышки, за счет чего она уходит из-под кантовки диска. Эта процедура повторяется по всему ободу.

После того как покрышка частично сошла с диска можно использовать обычную монтировку. Лучше всего использовать инструмент большой длины.

Читать также: Как выбрать полуавтомат сварочный для гаражной работы

Полезные рекомендации

При выполнении шиномонтажных работ следует учитывать нижеприведенные рекомендации:

  1. Крайняя часть обводки не должна подвергаться серьезному механическому воздействию. Это связано с тем, что допустив ошибку можно создать для себя в дальнейшем серьезные проблемы с установкой резины. Больше всего трудностей возникает при установке бескамерной резины.
  2. Солидолом смазываются края для того, чтобы исключить вероятность повреждения резины. Стоит учитывать, что смазывать покрышку следует при каждой ее установке. За счет применения смазывающего вещества вероятность появления разрыва на резине существенно снижается.
  3. На момент установки рекомендуется использовать мыльный состав или иной другой, обладающий смазывающими свойствами. За счет их применения процесс монтажа существенно упрощается.
  4. При установке резины на диск нужно следить за тем, чтобы между ними не образовывалось зазора. Это может привести к тому, что колесо начнет спускать или крайняя часть резины повредиться.
  5. В продаже можно встретить довольно много различных специальных наборов для установки покрышек. Их применение позволяет существенно упростить работу. Специальные наборы представлены уплотнительными жгутами и монтировками различного размера.

Советы бывалых

Как правильно сделать станок своими руками:

  • Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
  • Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
  • Продумайте крепление к полу. Сам станок легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
  • Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
  • Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

Процесс сборки

Для того чтобы в процессе сборки не возникло каких-либо проблем, целесообразно предварительно изучить чертежи и размеры самодельного станка, а также пользоваться видео-инструкцией. Его сооружение осуществляется в несколько основных этапов и не потребует от мастера специфичных навыков и внушительных временных затрат.

Собрать шиномонтаж на дому своими руками можно, выполнив ряд простейших манипуляций:

Изготовить каркас, используя профильные металлические трубы или аналогичные высокопрочные материалы

Настоятельно рекомендуется уделить должное внимание форме основания и соблюдению размерных параметров, поскольку они напрямую влияют на устойчивость конструкции.
Используя уголок, установить параллельные элементы конструкции.
Выполнить монтаж ножек/колес при желании.
Закрепить металлическую трубу, установить фланец.
Смонтировать крепежные элементы для рычага. Для этой цели используются стальные пластины.
Изготовить рычаг, состоящий из 2-х элементов — плеча, лапы.

При формировании основания настоятельно рекомендуется выдерживать расстояние между трубами не менее 70 см, что позволит сделать её максимально устойчивой. При изготовлении крепления рекомендуется использовать материал не менее 2-3 см толщиной, что позволит быть уверенным в его надежности. Фланец размещается на высоте не менее 40-60 см от крепежного элемента.

Конструкция и чертежи

Разобравшись, как сделать шиномонтаж своими руками, необходимо более подробно ознакомиться с основными элементами конструкции этого полезного, эффективного приспособления. Её основой выступает рама из металлических труб, которые располагают параллельно друг другу. При желании можно использовать нержавеющую сталь, что позволит избежать коррозии, увеличив срок службы изделия.

Чертеж шиномонтажа

Если изучить чертежи, можно выделить другие элементы конструкции:

  • труба, которая используется для крепления рукоятки;
  • рукоятка, позволяющая комфортно использовать рычаг;
  • стояк, служащий для размещения, фиксации колеса при выполнении работ.

Для того чтобы избежать коррозии, рекомендуется использовать защитные покрытия, например, специальные краски.

Необходимые инструменты

Для выполнения работ по сборке потребуется стандартный набор инструментов, а также сварочный аппарат. Наличие последнего представляется необходимым условием для сооружения станка, поскольку без него собрать прочную, надежную конструкцию, которая будет пригодна для использования, не удастся. Кроме того для продления срока службы агрегата мастеру потребуется использовать красящие составы.

Порядок сборки

Изучив инструкцию, позволяющую соорудить самодельный шиномонтаж своими руками, необходимо более подробно ознакомиться с порядком сборки подобного рода приспособления. Прежде всего приступают к изготовлению основания, от которого зависят многие параметры готового станка.

Далее выполняются следующие действия:

  1. По желанию устройство оснащается регулируемыми ножками либо колесами для облегчения передвижения.
  2. Монтируется основание для фиксации колеса.
  3. Установка элементов крепления.
  4. Сборка, монтаж рычага.

Придерживаясь этого порядка действий, можно без каких-либо проблем изготовить домашний шиномонтаж своими руками, что позволит сократить затраты на обслуживание автомобиля, выполняя подобные работы самостоятельно.

Описание конструкции

Самодельный станок по бортировке колес

Если рассмотреть саму процедуру смены покрышек, то на первый взгляд она покажется весьма простой. Для того чтобы сделать замену, вам следует, всего-навсего произвести демонтаж старой покрышки с диска, после чего произвести установку новой. В то же время, шиномонтажа колес, мы сталкиваемся с небольшой проблемой.

Для демонтажа необходимо приложить огромные усилия. Конечно, мы можем использовать специальные инструменты, представленные в виде «дорожного набора». В комплекте такого набора мы найдем несколько монтировок, которые имеют разную форму, а также специальные клинья. Такие инструменты смогут слегка облегчить выполнение бортировки колес. В то же время, если покрышка эксплуатировалась вами довольно длительный период, то отделить ее от колеса будет весьма непросто. Поэтому лучшим выходом из ситуации будет сделать шиномонтажный станок. Этот инструмент поможет вам в решении такой проблемы.

Конструкция такого станка, сделанного своими руками, должна быть представлена в виде таких составляющих, как:

  • рама. Зачастую она представлена в виде двух прямоугольных профильных трубы, которые располагаются параллельно одна к другой. Соединяются эти трубы посредством уголка из стали;
  • вертикальный стояк, крепится к раме. Данное приспособление предназначено для выполнения нескольких функций. Он представлен в виде крепления рычага, который предназначается для совершения работ по демонтажу покрышки, а также играет роль площадки, на которую устанавливается диск;
  • труба, к которой мы привариваем рукоятку. Эта труба выступает в качестве рычага во время снятия покрышек.

Видео

В этом видео показан сделанный за два дня самодельный ручной шиномонтажный станок.

В этом видео показано, как сделали американцы такой станок

И, еще вариант самодельного ручного шиномонтажного станка, немного отличный от нами рассматриваемого.

Привет всем любителям самоделок. Владельцам автомобилей знакома ситуация с заменой резины с зимнюю на летнюю или наоборот. В интернете есть много вариантов для данной цели, как станки, так и отдельные приспособления. В этой статье я расскажу как сделать шиномонтажный станок своими руками, который поможет каждому автолюбителю разбортировать или забортировать колеса на своём авто, в независимости бескамерка это или нет. Также данное приспособление сэкономит ваши деньги и прибавит опыта в сварочных работах.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видео с тестированием данного шиномонтажного станка.

Для того, чтобы сделать шиномонтажный станок, понадобится: * Сварочный аппарат, электроды* Средства индивидуальной защиты: краги, сварочная маска* Профильная труба 40*20* Металлическая щетка* Болты М12 и гайки к ним* Подшипник ротора электродвигателя* Магнитные уголки для сварки* Углошлифовальная машинка и отрезной диск* Камера автомобильная * Строительный уголок* Труба металлическая 60 мм * Металлический уголок 50 мм

Вот и все, что нужно для сборки такой самоделки.

Шаг первый.Первым делом необходимо сделать из трубы стойку, к которой будет крепиться все остальное «хозяйство». Берем металлическую трубу диаметром 60 мм и внизу к ней привариваем два уголка 50 мм на сторону, чтобы внутрь вошел профиль 40*20, располагаем уголки под углом относительно друг друга около 120°. В верхней части уголков сверлим отверстия и привариваем гайки под болты М12, они в дальнейшем будут удерживать профильные трубы.

Для большей прочности привариваем уголок, соединяющий два предыдущих. С другой стороны трубы привариваем еще один уголок 50 мм и просверливаем в нем отверстия под два болта М12 и к самому уголку с внутренней стороны привариваем гайки.

Шаг второй.Теперь делаем основание, которое будет служить подложкой для колеса, на котором будет производиться спуск остаточного давления в колесе. Делаем из профиля 40*20 отрезки для основания. Берем сварочный аппарат, электроды, краги, защитную маску и привариваем детали каркаса. Для того, чтобы понять, как это должно выглядеть , можно воспользоваться фотографией, размеры сваренного основания должны быть чуть больше диаметра колеса.

По краям привариваем профиль под углом 45°, а для прочности устанавливаем перегородку из той же профильной трубы, также для упора колеса крепим к основанию уголок 50 мм.

Шаг третий.Для удобства спуска остаточного давления в колесе делаем рычаг. На трубу привариваем ушки с отверстием под болт М12 в двух местах, снизу и сверху. На трубу диаметром 32 мм привариваем ушки, отступив от начала около 15 см. После чего трубу диаметром 28 мм отрезаем до длины 15 см при помощи углошлифовальном машинки. При работе с УШМ не забываем о защитных очках и перчатках, а также будьте аккуратны и держите инструмент крепко.

Просверливаем в трубе отверстия под болт М12 и скручиваем две готовые части вместе. В самому верху трубы, немного отступив от самого края, просверливаем отверстие под болт, а в ее нижней части привариваем уголок, которым и будем спускать колеса. В верхнее ушко устанавливаем рычаг, сделанный из 28-ой трубы, с предыдущей трубой он соединяется при помощи болта М12. Выглядит вся конструкция рычага так.

Для данных целей отлично подошел подшипник с электродвигателя, правда от какого именно, не известно, была отпилена часть вала ротора с самим подшипником и приварена к трубе, после чего и сам уголок. К другому концу трубы привариваем закругленный наконечник, в данном случае была отпилена ножка кик-стартера мопеда, которая как раз подошла, при необходимости зашлифовываем острые края наждачной бумагой мелкой зернистости.

Шаг пятый.После всех предыдущих действий остается сделать упоры. При помощи углошлифовальной машинки отпиливаем необходимые отрезки профилей 40*20 и устанавливаем в заранее изготовленные посадочные места с болтом для фиксации, для более лучшего крепления просверливаем в профиле отверстие под болт, так он точно никуда не денется.

Конструкция ручного шиномонтажа

Если вы решили изготовить ручной шиномонтаж, вам потребуется изучить чертежи, посмотреть фото схем, видео руководства по сборке.

Самодельные шиномонтажные станки для ручной смены шин на автомобиле представлены в виде конструкции, которая состоит из нескольких основных элементов.

  1. Основание или рама станка для шиномонтажа. Самое распространенное решение — это рама, которая состоит из пары профильных прямоугольных труб. Они расположены параллельно друг другу. Для их соединения используют стальные уголки.
  2. Вертикальный стояк. Он монтируется на раму, используется для выполнения нескольких функций одновременно — крепление рычага для демонтажа покрышки и площадка для установки диска.
  3. Труба шиномонтажного станка. Ее приваривают к ручке. С ее помощью оборудование получает рычаг, необходимый для эффективного и простого снятия демонтируемого колеса.

Планируя изготовить шиномонтажное оборудование, используйте для сборки только высококачественный прокат. Это обусловлено повышенными нагрузками, которые будет принимать на себя металл в процессе выполнения демонтажных и шиномонтажных работ.

Сборка шиномонтажного станка

  • Чтобы собрать станок, вам потребуется надежное основание. Каркас будет выполнять именно эту роль. Для изготовления каркаса воспользуйтесь профильными трубами высокого качества;
  • Расстояние между двумя трубами рамы сделайте порядка 70 см. Это минимальное значение и влияет на устойчивость конструкции;
  • Две параллельно расположенные металлические трубы соедините стальными уголками высокой прочности. Альтернативное решение — профильная труба, но с меньшим сечением;
  • Если есть желание или необходимость, к каркасу можете добавить ножки с регулируемым положением;
  • К полученной раме приварите трубу. Ее диаметр — 20-30 миллиметров. Перед сваркой не забудьте приварить фланец, который будет располагаться на высоте 400-600 миллиметров;
  • На вертикальной оси конструкции устанавливаются крепежные элементы. Это металлическая пластина, предназначенная для установки рычага;
  • Рычаг позволит упростить демонтаж шин. Он состоит из двух элементов — плеча и лапы. За счет лапы осуществляется непосредственное воздействие на демонтируемую шину.

Полезные рекомендации по шиномонтажу

  1. Отсоединив от диска резину, вы приступаете к полноценным демонтажным работам. Воспользуйтесь монтировкой, чтобы упростить себе задачу шиномонтажа. Монтировка потребуется длинная и с приваренной ручкой. Сделать подобный инструмент не составит труда.
  2. Установив диск на фланец вашего самодельного шиномонтажного станка, с помощью хомута зафиксируйте колесо.
  3. Повернув монтировку узким концом, выведите край шины за пределы наружного ободка диска.
  4. Переверните диск и завершите демонтажный этап замены резины.
  5. Старайтесь защищать края обода от деформации. Если края деформируются, установить обратно новую резину окажется проблематично.
  6. Для сохранения целостности колеса в процессе демонтажа края обязательно смажьте обычным солидолом. Такие простые мероприятия по шиномонтажу позволяют существенно сократить вероятность образования разрывов на резине ваших колес.
  7. Во время выполнения шиномонтажных работ по установке новой резины, воспользуйтесь мыльным раствором. С его помощью резина легче налезет на диск, потому вам придется прикладывать существенно меньше физических усилий.
  8. Внимательно следите за отсутствие зазором между резиной и диском в процессе установки на диск покрышки в процессе шиномонтажа.
  9. Используйте специальные шиномонтажные комплекты инструментов. Туда входят различные монтировки, уплотнительные жгуты. Они упрощают выполнение шиномонтажных мероприятий.
