Чертеж складного стула своими руками из дерева позволит легко сделать удобную мебель

Этапы изготовления

Учитывая собственные навыки изготовления изделий из разных материалов, а также личные пожелания, можно соорудить своими руками кресла для фидерной ловли разной сложности.

Простая модель

Для изготовления самой простой модели фидерного кресла потребуется три смыкающиеся трубы из металла диаметром 20 мм, материал для сиденья и спинки, прочные нитки, по 4 болта и гайки. Необходимые инструменты: электродрель, ножовка по металлу, болгарка. Технология изготовления:

1. Короткие стороны сиденья прошиваются двумя широкими полосками, снизу закрепляются ограничителем из тонкой полосы. При этом ткань пришивается сразу на 2 металлические трубы, которые будут служить ножками кресла. Материал на спинке прошивается также по коротким сторонам.
2. В местах соединения ножек посередине длинных сторон просверливаются отверстия и соединяются крест-накрест с крепежом.
3. К одной из ножек прикрепляется труба, которая будет выполнять роль спинки.

С регулируемыми ножками и спинкой

Стул со спинкой — усложненный вариант фидерного кресла. Материал, требуемый для сборки такого стула: стальная труба для каркаса диаметром 20 мм, крепления (болты, гайки), текстиль для сидения и спинки, нитки, насадки из резины для ножек, противокоррозийный состав. Инструменты используются такие же, как для простой модели. Алгоритм сборки:

1. Металлическая труба разрезается на несколько частей: для ножек и сидения — 8 отрезков по 55 см, для спинки — два отрезка по 70 см, один отрезок — 30 см.
2. На трубах в количестве двух штук, которые предназначены для сидения, устанавливаются по два крепежа на расстоянии 6 см от начала и конца.
3. К одной из этих труб приделывается еще крепеж, с помощью которого будет монтироваться спинка. Крепеж располагается на расстоянии 9 см от начала трубы.
4. Чтобы закончить изготовление каркаса кресла, подготовленные профтрубы с креплениями соединяются еще двумя трубами. Таким образом, были использованы 4 металлических отрезка размером 55 см.
5. Подготовленные для спинки трубы размером 70 см соединяются с трубой длиной 30 см с помощью крепежа.
6. К концам каркасных трубок прикрепляются оставшиеся четыре отрезка размером 55 см, которые будут выполнять роль ножек. На них устанавливаются насадки из резины.
7. На последнем этапе изготовления кресла на сиденье и спинку натягивается текстиль. На коротких сторонах брезента проделываются отверстия, с помощью резинки материал стягивается. Резинка позволит сиденью немного провисать под весом рыболова. Текстиль спинки стягивается по длинным сторонам.

Из полипропиленовых труб

Несложный вариант изготовления фидерного кресла, для которого понадобятся: трубы ПВХ диаметром 25-32 мм, фитинги, соединяющие детали кресла, прочный текстиль для сидения, крепеж, нитки. Инструмент для сборки: ножницы для резки труб или ножовка по металлу, паяльник. Руководство, как своими руками сделать стул для рыбалки из полипропиленовых труб:

1. Трубка разрезается на отрезки: 16 деталей для спинки, ножек, сиденья, длину которых можно выбрать самостоятельно.
2. Соединяем отрезки труб фитингами. Для удобства сборку нужно начинать со спинки, затем скрепляется сидение и ручки.
3. Для сидения и спинки взять материал, который прошивается по коротким сторонам с отверстиями для вставки труб.
4. После проверки конструкции на устойчивость она разбирается, материал натягивается на соответствующие отрезки труб.
5. На конечном этапе сборки детали спаиваются или закрепляются клеем.

Складной стул

Чтобы собрать складной стул, потребуется полипропиленовая труба диаметром 25 мм, фитинги, материал для сиденья, нитки, 2 болта, 2 гайки. Руководство, как сделать складной стул:

1. Отрезается ткань размером 18 см. По коротким сторонам прошивается так, чтобы получились отверстия, в которые будут вставляться трубы.
2. Труба разрезается на отрезки: 4 штуки по 40 см и 4 штуки по 20 см.
3. В длинных трубах посередине просверливаются отверстия для крепления болтами.
4. Короткие 20-сантиметровые отрезки труб вставляются в подготовленную ткань. На концы надеваются уголки.
5. Формируются 2 прямоугольника из всех отрезков труб размером 20 х 40 см. Они должны быть соединены тканью.
6. Прямоугольники соединяются между собой болтами и гайками в просверленных местах. Не рекомендуется гайки затягивать слишком туго, чтобы стул складывался без усилий.

Для прочности конструкции в местах крепления фитингами можно использовать клей или сварку. Такой раскладной стул для рыбалки будет долго служить благодаря материалу, из которого изготовлен, его будет легко переносить, кресло не будет занимать много места в рюкзаке.

Особенности

Складные стулья отличаются по: материалам изготовления, габаритам, дизайнам, конструктивным особенностям. Они бывают:

1. Небольшими табуретами (без спинки). Их конструкция довольно простая, и чем-то напоминает мольберт-хлопушку. Такое изделие состоит из деревянных ножек на петлях и небольшого сидения.

   В сложенном виде он прекрасно прячется в шкафу, летней кухне, балконе или под диваном. Чаще всего такие изделия изготавливаются из дерева или металлического каркаса, обтянутого тканью.

   Они легко поддаются чистке, даже если сильно загрязнятся на отдыхе. К преимуществам изготовления складного табурета без спинки стоит отнести не только экономию денежных средств на покупку материалов, но и оперативность сборки изделия. Имея небольшие навыки в столярном мастерстве, собрать мини стульчик из дерева или металлокаркаса можно в течение одного свободного вечера.

2. Со спинкой. Изделия со спинками более практичные и удобные. На них можно расслабиться, снять усталость после трудового дня, почитать книгу на свежем воздухе. Но вместе с тем, они и более трудоемкие в рабочем процессе. При их изготовлении потребуется тщательно просчитать максимально удобные для вас габариты и тип конструкции.

Справка: все складные модели стульев отличаются по разновидностям ножек. Они могут быть: прямыми, перекрестными, сплошными. Каждый отдельный вариант уникален по своему и имеет своим положительные стороны.

Также существуют модели с подлокотниками, которые отличаются максимальным комфортом в эксплуатации. В зависимости от выбранных материалов для их сборки, такие изделия имеют небольшой вес, что облегчает процесс транспортировки на место отдыха на природе.

К особенностям складных стульев относится:

• Мобильность и компактность. Небольшие размеры (особенно складных табуретов без спинки), позволяют брать их с собой на пикник, пляж, рыбалку.

  Они изготавливаются из надежных материалов, справляющихся с любыми негативными факторами окружающей среды. Им не страшны ни повышенная влажность, ни резкие перепады температуры.

  Такие изделия (при правильном изготовлении и обработке специальными составами) могут стоять под открытым небом, вплоть до первых заморозков.

• Малый вес. При изготовлении компактной складной мебели выбираются легкие материалы, чтобы при переносе мебельного предмета по территории дачи мог справиться даже ребенок.
• Безопасность в эксплуатации. Выбирая конструкцию мебельного предмета, стоит продумать, будет ли он устойчивым. Ведь на таком табурете могут играть ваши детки. Поэтому, его необходимо сделать максимально комфортным и способным выдерживать большие нагрузки.

Чертеж табурета

Определившись с моделью будущего изделия, составляют его эскиз-чертеж, по которому будут изготавливаться все элементы конструкции. При составлении чертежа сразу просчитываются и проставляются на рисунке все необходимые размеры. Вовсе не обязательно делать схему, соблюдая все каноны и правила чертежной науки — достаточно будет даже просто нарисовать ее от руки. Главное, чтобы можно было оценить визуально, что получится в итоге, видеть все параметры необходимых материалов и принцип их соединения.

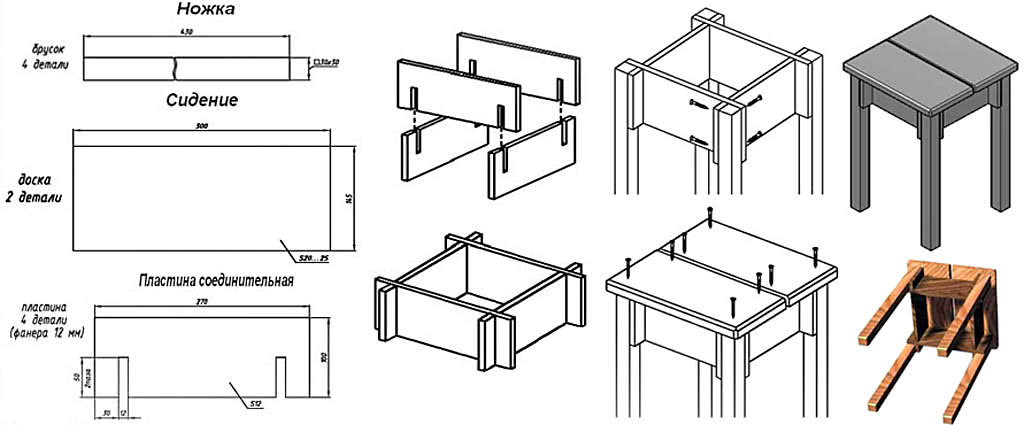

Чертеж простейшего табурета – работа для новичков

На представленной схеме можно увидеть наименования некоторых деталей, которые входят в конструкцию табурета — это царги, проножки и «сухари». О них – несколько подробнее, чтобы в дальнейших описаниях было понятно, о чем идет речь. Все эти детали необходимы для скрепления конструкции и придания ей нужной прочности.

Царги — это бруски или доски, располагающиеся под сиденьем табурета и скрепляющие между собой ножки шиповыми соединениями, создавая прочную опору для сиденья. Проножка — это элемент, призванный увеличить устойчивость и жесткость конструкции. Он располагается в центральной или нижней части ножек (по их высоте) и также скрепляет их между собой соединениями «шип-паз». «Сухари» — это бруски, доски или металлические уголки, устанавливаемые по диагонали на внутренних углах конструкции под сиденьем и закрепляемые на царги и ножки.

При составлении чертежа важно просчитать не только параметры всех видимых деталей конструкции, но и размер внутренних соединительных элементов, таких, как шипы, вырезаемые на краях царг, и пазы, в которые они будут устанавливаться, выбираемые в ножках табурета. 3

3

Делаем чертеж простой конструкции и сооружаем ее без проблем!

Ниже приведен подробный эскиз табурета. Цифра 2 на нем обозначает ножки, 1 – приножки, 3 – царги, 4 – сиденье, 6 и 7 – соединительные детали, 5 – опоры для монтажа сиденья.

Первым делом собираем сиденье. Берем доски (2 или 4 в зависимости от их размеров), шлифуем их, наносим столярный клей, соединяем друг с другом. Зажимаем сиденье из дерева в струбцинах, оставляем конструкцию (ей нужно некоторое время для качественного просыхания и схватывания клеящей массы) и приступаем к сооружению каркаса-основания. Обрабатываем элементы для изготовления ножек. Подрезаем бруски под одну высоту, делаем срезы ровными, используя наждачку. Размечаем ножки, отмечаем на них участки, где будут находиться пазы-соединители – отверстия необходимые для монтажа царг и приножек. Повторимся: табуретку можно делать без приножек – только с царгами. Выбираем стамеской либо фрезером указанные пазы, вырезаем на приножках и царгах шипы. Глубина, высота и ширина последних должна быть примерно на 1,3 мм меньше, чем размеры подготовленных нами отверстий.

Далее выполняется сборка (попарная) деревянных ножек. Вклеиваем каждый шип в соответствующий ему паз. Стягиваем получившиеся пары в струбцинах. Ждем высыхания клея и соединяем попарно связанные ножки в единую конструкцию при помощи царг и приножек. После этого уже полностью собранное основание нужно снова зажать в струбцинах. Оставляем его на пару часов. Затем убираемм струбцины и саморезами дополнительно закрепляем каркас стула. Операция необязательная, но желательная, ведь нам нужна по-настоящему прочная кухонная мебель.

Семь раз отмерь — один отрежь и переделывать не придется

Теперь производим разметку полностью склеившегося сиденья. Наносим на проставленные отметки клеящий состав (с обратной стороны подготовленной основы). Хорошо выравниваем сиденье и максимально плотно прижимаем его. Потом делаем по углам конструкции отверстия для установки шкантов

Важно! Глубина отверстий берется меньше на 5 мм, чем высота шкантов, сечение – на 1,5–2 мм больше

Заполняем отверстия столярным клеем, устанавливаем в них чопики. Весь лишний клей на поверхности сразу же удаляем ветошью. Срезаем верхушку чопика. Это проще всего выполнить фрезером. Затем отшлифовываем шканты и стягиваем царги с сиденьем, используя струбцину. После высыхания клея можете смело пользоваться самодельным табуретом. Он не подведет, так как будет действительно прочным и надежным!

Простые качели из старого стула своими руками

Эта модель подвесного стула или стула-качели хороша тем, что в ней используется та часть старого стула, которая обычно от него и остается, а именно сиденье со спинкой, т.к. ножки стульев, как правило, первыми приходят в негодность и ломаются, восстановить их довольно проблематично

Само собой старую часть стула мы шкурим, и для эстетики и долговечности покрываем краской или морилкой.Самая «сложная» часть изготовления этого стула качели это сделать две доски с двумя отверстиями в каждой, что бы на них поставить наш стул и к ниже привязать веревки.Важно сразу перед прикреплением отцентрировать доски под стулом так, что бы ваша пятая точки находилась в центре тяжести при сидении на кресле в подвешенном состоянии

Складная табуретка

Подобную модель обрать немного сложнее. Однако использовать готовое изделие более удобно.

Необходимые инструменты и материалы

Для работы нужно найти панель, обладающую габаритами 1120Х400Х24 мм. Также в конструировании складного табурета задействуют такое оборудование и материалы, как:

• 4 мебельных петли-бабочки габаритами 350Х400 мм в раскрытом состоянии;
• столярный клей;
• саморезы длиной по 15–20 мм;
• шпилька, на которой с обеих сторон нарезана резьба и есть торцевые гайки размером 250Х8 мм для сквозного размещения, или шпилька с притупленными краями для закрепления в глухих пазах;
• чопики или шканты 50Х8 мм;
• морилка или тонирующий или бесцветный лак.

Пошаговая инструкция по изготовлению

Конструирование складывающегося табурета проходит следующим образом:

В верхней части сиденья делают криволинейное сквозное отверстие длиной в 12 см и шириной в 20–25 мм. Такие габариты позволяют удобно держать изделие кистью руки. Отверстие выполняют фрезерным станком или же делают два по 25 мм в диаметре в промежутке 120 мм друг от друга. Затем их соединяют вместе, убрав соединяющую их древесину электролобзиком. Края необходимо обработать, чтобы они были гладкими.

Краевые детали сиденья и внутренние стороны щели сглаживают полукруглой фрезой или рашпилем, а затем наждачной бумагой разной зернистости.

Переходят к обработке изготовленных брусков ножек. На двух из них, где будет находиться наружная рама, делают паз 180Х8 мм и глубиной в 42 мм. Внутри него расположится шпилька. На двух оставшихся брусках делают сквозные щели по 8 мм в диаметре. Сквозь них пройдёт шпилька.

Пазы обычно выпиливают при помощи фрезерного станка. Допускается также предварительно провести линию и просверлить там отверстия, которые после соединяют лобзиком. Брусок при работе требуется плотно закрепить в тисках

Бруски для узкой внутренней рамы нужно осторожно выпилить в верхней части под 30-градусным углом. Необходимо как можно точнее выполнить этот этап работы. В нижней части ножек следует слегка скрутить края и углы

В нижней части ножек следует слегка скрутить края и углы.

Поперечины, размещённые между ножек, присоединяют на чопики, вклеенные в изготовленные отверстия. Перемычку для клея размещают на её месте, ножки перетягивают струбцинами до полного всыхания. После этого сквозь внешнюю сторону ножек выполняют сквозные отверстия, углублённые в торцевые части перемычек на 2-2,5 см

Отверстия на клей осторожно загоняют в чопики. На каждой из перемычечных сторон должно быть по два элемента крепежа

На оборотной стороне сиденья размечают места, где расположены петли-бабочки. Затем их укладывают на указанное место и обрисовывают. На этом месте находят посадочное гнездо глубиной, совпадающей с толщиной петли. При её фиксации она должна встать заподлицо с деревянной основной поверхностью.

Петли закрепляют на торцевых верхних сторонах ножек. Их соединяют саморезами. Шляпки их должны быть расположены в одной и той же плоскости с петлевой поверхностью. Затем другую сторону петель фиксируют в сделанных для них гнёздах на оборотной поверхности сиденья.

Для того чтобы придать конструкции аккуратности, следует закрыть шпильку деревянной или пластиковой трубкой. Длина её составляет 6,8 см, диаметр равен 9 мм, а толщина стенок варьирует в пределах от 0,2 до 1 см.

Шпильку помещают в более узкую раму сквозь декоративную изготовленную трубку, а её края вставляют в пазы от внешней рамы, которая является более широкой. Они будут перемещаться по этим пазам при раскладывании и складывании мебели.

Как собрать табурет

Как только основные детали выпилены или созданы можно подходить к сборке мебели. Процесс сборки происходит в следующей последовательности:

1. Каждую деталь необходимо ошкурить и отполировать наждачной бумагой
2. Карандашом разметить на ножках места для крепления царг или дополнительных деталей
3. Еще раз примерить высоту ножек и царг, после этого наметить и просверлить отверстия для саморезов
4. Проработать клеем места стыков деталей: царг и ножек
5. Соединить царги с ножками
6. Установить между царгами дополнительные крепления.
7. Сиденье положить вниз верхней стороной. Установить на него ножки с царгами и закрепить.
8. Установить меду ножками дополнительные перекладины или другие детали.
9. Покрыть изделие лаком и нанести декор.

Материал

Прежде чем приступить к изготовлению любого мебельного предмета, необходимо подобрать материалы для его сборки. Чаще всего, складные стулья со спинкой изготавливаются из:

Металла, комбинированного с текстилем. Такой вариант подойдет тем, кто умеет работать со сварочным аппаратом.Из профилированной трубы изготавливается каркас, на который в дальнейшем делается текстильное сидение и спинка. Также вместо ткани можно использовать пиломатериалы. К особенностям металлической мебели относится ее стойкость к повреждениям, возможность эксплуатации при любых условиях, надежность.

ЛДСП. Это самый распространенный материал на сегодняшний день по изготовлению мебельных предметов. К его преимуществам относится: простота и удобство обработки, широкий выбор текстур, фактур и цветовых решений, стойкость к деформациям и способность выдерживать большие нагрузки. Приобрести ламинированное ДСП можно в любом строительном магазине.
Фанеры. Этот материал относится к натуральным и безопасным. Для изготовления мебельных предметов применяется 8 мм материал, обладающий высокой прочностью

При выборе фанеры необходимо обратить внимание на ее сорт, древесину изготовления, тип склеивания листов. В результате у вас получится складной стульчик со спинкой, который не будет бояться влаги, резких перепадов температуры, механических повреждений

Его легко и просто можно будет использовать как в домашнем интерьере, так и на улице.
Труб ПВХ. Такой вариант относится к эксклюзивному и современному. Собрать стул из остатков труб достаточно легко, имея под рукой паяльник. Сборка конструкции займет всего лишь несколько часов.В качестве сидения и спинки будет использоваться текстиль. Если предмет изготавливается для улицы, лучше выбрать болоньевую ткань или брезент.
Для домашней эксплуатации подойдут более благородные и элегантные ткани: жаккард, гобелен и другие варианты обивки.

Досок. Это доступный вариант самостоятельного изготовления мебельного предмета. Практически у каждого хозяина имеются доски. К преимуществам стула из досок относится его: экологичность, долговечность, стойкость к нагрузкам, устойчивость к деформациям. Главное, выбирать хорошо просушенные доски без видимых дефектов.

Каждый отдельный вариант имеет свои преимущества и недостатки. На каком варианте остановить выбор – решает мастер. Главное, чтобы самостоятельно собранный стул со спинкой был практичным, удобным и эстетичным.

Справка: приняв решение сделать стул из дерева, предпочтение отдается дубу, березе или буку. Именно эти материалы по своим техническим характеристикам самые прочные, надежные и простые в обработке.

Особенности

Такую модель стула выбирают путешественники, дачники и художники. Практичность и компактность данной модели не требует доказательств. На сегодняшний день существуют раскладные походные варианты практически всех привычных нам предметов мебели: столы, табуретки, раскладушки, лежаки и тому подобное. Главное достоинство таких изделий – это, безусловно, компактность и мобильность.

Преодолевая несколько десятков километров в день, туристу приятно во время привала приземлиться на раскладной стульчик

Когда путешествуешь на машине, важно иметь компактный стул, а если уж передвигаешься на ногах, то это и вовсе становится необходимостью. Крупногабаритные изделия для кемпинга не годятся

Особенно комфортными будут изделия со спинкой.

Однако не думайте, что все раскладные стулья представляют собой дешевое и несуразное зрелище, которое годится только для похода в лес, возни в гараже, или в лучшем случае, для дачных посиделок. На сегодняшний день можно купить или сделать самостоятельно очень стильные и уютные стулья для современного интерьера кухни. Такие изделия не стыдно показать гостям, особенно если предмет гордости сделан своими руками.

Особые столярные навыки для этой затеи не понадобятся. Нужно лишь уметь обращаться с ножовкой и держать в руках дрель. Складной стул собирается по чертежу, как конструктор.

Можно выделить три основных материала, используемых для изготовления складных стульчиков: металл, дерево и пластик. Пластик – легкий и дешевый материал, легко моется. Он не способен выдержать большую массу тела и деформируется, если находится вблизи нагревательных приборов. Этот материал недолговечный, поэтому для постоянно использования лучше выбирать что-то попрочнее. Например, стулья на металлическом каркасе.

Раскладные модели из алюминия надежные и крепкие. Они не боятся ржавчины и выдерживают большой вес. Самый оптимальный вариант – это деревянные изделия. Они безопасны, красивы и надежны. Такой стул обойдется дороже, но и служить будет долго. Кроме того, даже новичок сможет собрать себя складной туристический стульчик из этого материала.

Примеры и образцы

Самой надежной и функциональной является, как видим, все-таки классическая табуретка; недаром она в классики выбилась. Поэтому даем и ее чертежи, см. рис. Поз. А – общий вид и устройство; Б – способ крепления сиденья; В – деталировка; Г – схема сплачивания сиденья на шкантах; Д – сборка основы; Е – проверка на ровность промерами пар.

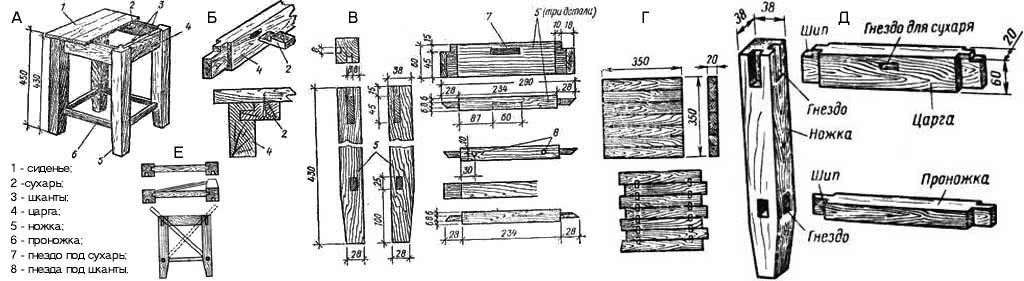

Чертежи классической табуретки

Однако устоявшиеся каноны не исключают эволюции вплоть до революционных изменений. Для общества революции в общем не нужны потому как разорительны, но в технике почти всегда плодотворны. Пример – облегченный табурет для кухни на основе классического, см. след. рис. Применение фанеры (верхняя обвязка), ламината для сиденья и, главное, вынос царг за пределы несущего пояса, породили конструкцию очень простую, легкую, дешевую и удобную – нет проножек. А по прочности она не уступит классике, только плетеное сиденье делать нельзя.

Прочный облегченный табурет для кухни

И, наконец, вариант основы облегченного табурета без проножек. Способ сборки см. на рис. Материал – дерево или фанера. Сиденье может быть любым. Благодаря правильно выбранной конфигурации ножек табурет вполне надежен, а по виду, особенно с мягким сиденьем, пойдет в любую гостиную.

Изготовление основы табурета в гостиную без проножек

Трудозатраты

Время, потраченное на то, чтобы изготавливать данную мебель, составило около 8 часов.

Это несложная по конструкции мебель из древесины приносит много пользы и удобства для работы в огороде, ремонте помещений, на рыбалке и отдыхе на природе.

Складной стул своими руками: чертеж, материалы, изготовление

Раскладывающиеся стулья — предметы, идеальный быт без которых представить трудно. Отдых на природе, поход, рыбалка или охота, в том числе тихая, внезапно нагрянувшие «полчища» гостей требуют мебели.

Однако она не должна быть громоздкой, но в то же время обязана обеспечивать комфорт и надежность. Не всегда такой полезный предмет легко приобрести в магазине: например, не устраивает цена, материал или модель.

Чтобы изготовить складной стул своими руками, чертеж под рукой — главное условие. После выбора понравившейся схемы и покупки всего необходимого можно приступать к делу.

Пошаговая инструкция изготовления кентуккийского стула

Чтобы в доме появился кентуккийский стул, сделанный своими руками, необходимо вооружиться необходимым инструментом и четко следовать инструкции по изготовлению. Условно весь процесс можно разделить на 3 этапа: сборка спинки и сиденья, соединение этих составляющих.

Прежде чем приступить непосредственно к монтажу, сосновые бруски распиливают на заготовки. Их края шлифуют наждачной бумагой до образования ровной гладкой поверхности. Можно оформить срезы в виде полукругов для придания более эстетичного внешнего вида.

Дрелью просверливают отверстия для крепежей согласно чертежу.

Сборка сиденья реализуется следующим образом:

1. На ровной поверхности укладываются бруски в такой последовательности: 2 коротких, 1 длинный, 2 коротких, 1 длинный, 2 коротких.
2. Заготовки выравниваются с одной стороны.
3. Между уже выложенными элементами сиденья располагают соединительные бруски, совмещая отверстия для удобства вставки проволоки или шпильки.
4. Первый и последний элементы соединения должны находиться с наружных сторон конструкции.
5. Через отверстия проводят проволоку, максимально стягивают заготовки. Края фиксируют оцинкованными скобами, забивая их молотком.

• Детали раскладывают в такой последовательности: длинная, средняя, короткая, 2 средних, короткая, средняя, длинная, край выравнивают.
• Через совмещенные отверстия в верхних краях заготовок продевают крепеж и соединяют так, чтобы они удобно растягивались на небольшое расстояние и можно было вставить между ними бруски.

На последнем этапе спинку и сиденье состыковывают, вставляя соединительные бруски между элементами спинки. Отверстия совмещают и пропускают сквозь них крепеж с дальнейшим его закреплением.

Если нет уверенности в правильности стягивания деталей, лучше проволоку сразу не закреплять, а лишь слегка зафиксировать, и только после окончательной сборки установить скобы и обрезать излишки.

При использовании шпильки край фиксируют гайкой, добавив для защиты древесины от вдавливания шайбы.

https://youtube.com/watch?v=sGEEJIFfR54

Модель №1: Складной стул из деревянных брусов

Породы дерева для стула можно выбирать самые разнообразные: береза, сосна, бук, дуб и любые другие. Сосновые табуреты самые легкие, другие же материалы будут давать изделию дополнительную прочность.

Для деревянного складного стула вам понадобится:

• Ножки: бруски размером 470 x 40 x 20мм – 4 шт.;
• Детали под сидение: бруски размером 320 x 40 x 20мм – 4 шт.;
• Сиденье: бруски размером 350 x 90 x 20 – 2шт., 320 x 60 x 20 – 2шт.;
• Накладные проножки: бруски 320 x 40 x 20мм – 2 шт.;
• 6 болтов по 6 мм в диаметре, длиной не более 40 мм (считая со шляпкой), саморезы;

Распечатайте чертеж стула и приступайте к работам.

Сборка деревянного раскладного стула

Первым делом размещаем осевые болты, которые вместе с парой брусков образуют ножку стула. Ось должна располагаться не посередине, но немного ближе кверху. Если сделать оси посередине брусков, то стул окажется неустойчивым за счет лишней высоты. Делая сборку, помните, что шляпка болта должна быть утоплена заподлицо.

Теперь соединяем болтами верхний торец ножек с перекладинами под сиденье. У нас всего 4 балки, 2 из них нужно соединить с внешними ножками, а 2 остальные с внутренними. Чтобы не запутаться в этом, лучше хорошенько изучить чертеж. Но если вы будете делать второй стул, то справитесь гораздо быстрее.

Мы получили две детали по типу шарниров, следующий этап – монтаж сиденья. Начать нужно с широких брусков, при этом свесы будут составлять по 15-20 мм. Широкие перекладины крепятся так:

• Один широкий брус к внешним перекладинам;
• Один широкий брус к торцу внутренних перекладин.

На фото готового стула хорошо видно, где находятся соединительные точки. Накладные проножки нужно разместить на высоте около 10 см от низа ножек с помощью саморезов.

Осталось закрепить внутренние более узкие бруски, которые ответственные за удобство раскрытия и закрытия нашего складного табурета. Схема их крепления точно такая же, как у широких брусков: один к внешним перекладинам, другой к внутренним.

На этом этапе нужно приложить немного больше старания, поскольку от этого зависит и высота изделия, и работа всего механизма. Высота стула может быть выбрана вами по желанию от 35 до 45 см. Вторые узкие детали сидения должны быть размещены на расстоянии 1,5-2 см от широких брусков. Причем высоту можно добавить, вставив между средними деталями сидения еще брусок 20 x 20.

Все бруски складного стула перед монтажом нужно обработать, придавая деталям плавные грани. Однако для дачи может сойти и простейший вариант. Кстати, к стульям можно приделать ручки для транспортировки. Для этого болты, которые соединяют внутренние перекладины с внутренними ножками, нужно брать немного длиннее (около 70 мм). Ручка же с заранее сделанными отверстиями монтируется при сборке.

Стул стремянка трансформер своими руками.

ЭТО ФАНТАСТИЧЕСКИ ПОЛЕЗНАЯ МЕБЕЛЬ

Рассмотрим изготовление своими руками очень практичного в хозяйстве стула трансформер который легким движением руки раскладывается в стремянку, лестницу или полку и обратно. Ниже в галерее представлены чертежи и фото мастер класса по изготовлению такого стула своими руками.

Этот стул, первоначально разработанный Бенджаминов Франклином, был создан для библиотек. Но в последствии из-за невероятной полезности этот стул трансформер стал очень популярен в обычных американский семьях.Одна такая вещь заменяет собой целых три, стул, полку и лестницу. Очень практично в маленьких квартирах или комнатах общежития.

Чертежи и мастер класс
