Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

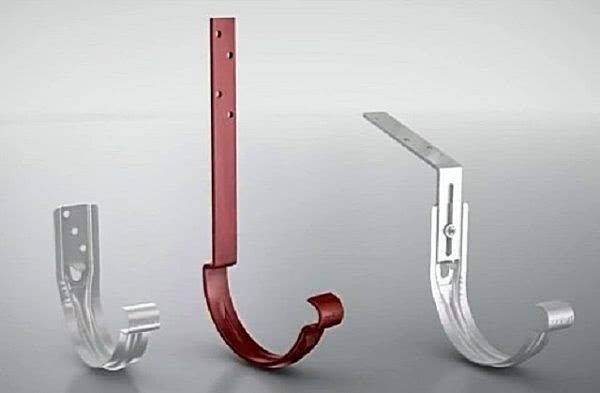

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

• к стропилам;
• на лобовую доску;
• к краю кровельного материала;
• с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Особенности системы водоотвода для крыши

Система отвода воды с крыши – это важная функциональная часть любого здания, которая обеспечивает его надежное функционирование и защиту на протяжении всего срока эксплуатации.

Подобная система предназначается для следующих целей:

• защиты готового строения от воздействия влаги;
• сбора любой жидкости – талой, дождевой;
• декоративного оформления фасада.

Системы водоотведения для частных домовладений разделяются на два типа:

• Внутренние. Предназначаются для обустройства на плоской кровле. В этом случае укладка кровельного материала выполняется под уклоном по направлению к воронке для сбора и передачи воды в водосток. Труба устанавливается во внутренних стенах здания или в технических каналах.
• Внешние. Используются для кровель скатного типа (с одним и двумя скатами). Основные элементы – трубы водостока, воронки и желоба – монтируются по краю крыши, а отвод жидкости осуществляется с наружной стороны здания.

https://www.youtube.com/watch?v=Ii4hedeOU74

По каким параметрам выбирается водосток

Как и любые изделия, элементы водостока крыши дома имеют свои размеры. Основной из них – диаметр. Здесь имеется в виду диаметр вертикально устанавливаемых труб и горизонтально укладываемых желобов. Последние – это, по сути, те же трубы, только разрезанные вдоль пополам.

Выбирая водосточную систему, надо обязательно учитывать этот параметр, от которого зависит эффективная работа всей системы в целом. А его подбирают под площадь ската, под которую водосток смонтирован. Давайте обозначим соотношение этих двух параметров, а именно площадь ската и диаметры труб и желобов:

• если площадь кровли не превышает 70 м², то водосточную систему собирают из желобов диаметром 90 мм, и труб 75 мм;
• если площадь увеличивается до 130 м², то соответственно параметры диаметра увеличивают до 130 и 100 мм;
• на более больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.

Диаметр желоба должен соответствовать площади крышиИсточник canalonesdoncanal.es

Но в соотношении двух параметров иногда вклинивается количество стояков, расположенных на одном скате. Обычно трубные элементы устанавливают на расстоянии 10-12 м друг от друга. Поэтому приходится предварительно измерить длину карниза крыши, а уже потом рассчитывать количество трубных стояков. Чем больше вертикальных частей в конструкции водосточной системы, тем меньших параметров можно их выбирать. Хотя это не всегда приемлемо. Ведь на параметр площади ската влияет не только его длина, но и ширина. А она может быть разной. Поэтому в процессе проведения расчетов берут именно те показатели, а точнее соотношения, которые были обозначены выше.

Конструкционные особенности сливов

В зависимости от места, где устанавливаются системы слива воды с крыши, используются разные конструкционные варианты. Если монтируется слив, произведенный из свинца, то для обеспечения герметичности в месте соединения примыкающей стенки и ската применяют изделия, имеющие двойной нахлест.

В том случае, когда кровля, угол наклона которой более 30 градусов, крыта черепицей или шифером, необходимо установить отливы, изготавливаемые из свинцовых или пластиковых пластин – уголков и покрывающих отливов. Они согнуты вдоль под углом 90º и их размер равен длине нахлеста кровельного материала. Также при этом необходимо соблюдать следующие требования: ширина части, которая ложится на черепицу, не может быть менее 10 сантиметров, а вертикальной части – не меньше 7,5 сантиметров.

Крепление сварного уголка выполняется на конце листа пластикового шифера или черепицы во время укладки ряда путем прижимания его центральной части к кладке, и затем он перекрывается ступенчатым сливом.

Когда необходимо создать слив для крыш, крытых профилированной в одинарный нахлест черепицей, его конструкционное решение аналогично, но он выполняется с одинарным нахлестом. Свинцовый лист вставляют в кирпичную кладку и опускают вниз до уровня черепицы. Нахлест выбирают, если создается слив с крыши своими руками, в зависимости от профиля материала для кровли и ее угла наклона. После завершения монтажа листа ему необходимо придать форму, которая соответствует черепичному покрытию и ступеням укладки. Затем конец, оставшийся свободным, заводят за следующий гребень.

Иногда на рынке стройматериалов встречаются черепичные покрытия с разжеблоками.

После этого фартучным раствором выполняется герметизация верха крыши расположенного под наклоном и примыкающего к стене. Верх листа при этом встраивают в кладочный шов, находящийся от поверхности кровли на расстоянии двух рядов. После этого лист опускают вдоль стены. Таким образом, поверхность кровли перекрывается им на 15 сантиметров.

Какие виды труб подходят для устройства водостока?

Вам понравилась идея, но вы переживаете, насколько канализационные трубы смогут выдержать внешнюю атмосферу? Ведь они предназначены для отвода воды из дома, причем в основном под землей, и вряд ли производитель заботиться о том, чтобы такой пластиковый материал хорошо переносил ультрафиолетовые лучи. Но, на самом деле, многие дачники замечают, что обрезки серых и коричневых труб прекрасно чувствуют себя под открытым солнцем довольно много лет.

Причем ввиду относительной дешевизны канализационных труб, вы можете сооружать из них водостоки самых сложных форм и самых разных целей:

https://youtube.com/watch?v=U0f6JlpVRc4

Ваш самодельный водосток прослужит вам верой и правдой не меньше промышленного, если вы правильно подберете для него материал. Канализационные трубы бывают совершенно разных видов, для разных частей водоотвода. Ведь вы знаете, что водосток бывает внутренний и наружный, и первый используется в основном только для плоских крыш. Он как раз хорошо спрятан от солнечных лучей, а потому для его устройства подходят практически любые канализационные трубы.

А вот для двускатной или односкатной крыши вам важно научиться разбираться в материале. Белые трубы используются для монтажа систем канализации внутри помещения

Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции

Белые трубы используются для монтажа систем канализации внутри помещения. Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции.

Использовать белые трубы в качестве водостока можно только в тех местностях, где зима теплая и мягкая, т.к. резкие перепады температур такой пластик не выдержит. А поэтому пока забудьте об этом варианте.

Серые трубы встречаются чаще всего. Они тоже используются внутри дома, но пластик у них уже попрочнее. Он рассчитан на высокую температуру, но плохо переносит мороз и физические нагрузки.

Поэтому, если вы живете в южных регионах России, где достаточно мягкий климат и почти не бывают морозы, для вас не будет проблемой: как сделать водосток из канализационных труб такого цвета и как долго он вам прослужит. Только не забывайте их постоянно чистить от снега и льда, чтобы не раскрошились.

А вот коричневые трубы используются при монтаже систем канализации уже снаружи. Они отличаются толстой стенкой, которая замечательно переносит минусовую температуру и высокое давление водяной массой.

Единственное, к чему такие трубы не приспособлены, это горячая температура воды. Ведь рассчитывается, что канализационная стоковая вода из дома, прежде, чем попадет в коричневые трубы, после белых и серых уже остывает, плюс более прохладная температура воздуха на улице завершит свое дело. Такие трубы отлично переносят нагрузки от снега и льда, достаточно прочны, но не выдерживает подолгу прямых солнечных лучей и со временем становятся хрупкими.

Вот какой симпатичный водосток получается из коричневой канализационной трубы:

https://youtube.com/watch?v=6nRqOHa_4-c

Домашних мастеров особенно радует тот факт, что цена на одну канализационную трубу меньше, чем на водосточный желоб такой же длины. А ведь из одной трубы получается целых два желоба!

Как своими руками сделать слив для воды с крыши?

Потоки дождевой воды, стекающие с крыши дома, обладают огромной силой, разрушающей жилую постройку. В первую очередь промокают стены и основание домостроения, что влечёт за собой быстрый износ конструкций. Помимо этого, падающая с крыши вода на отмостку вымывает в ней ложбинки за очень короткое время.

Даже несмотря на то, что отмостка выполнена из бетона, она очень быстро разрушается. Плюс ко всему все водные массы впитываются в почву в непосредственной близости от здания, подтапливая подвальные помещения и цокольные этажи.

Перечень разрушительной силы природы можно продолжать ещё достаточно долго, но и без этого понятна важность сооружения системы отвода воды с кровли домостроения. С этой целью сразу под свесом крыши выполняют монтаж водосточной системы, собирающей стекающие с кровли потоки воды и перенаправляющей жидкость в отведённое на приусадебном участке место

Для проведения всех работ своими руками, необходимо разобраться, что понадобится для сооружения водостока, из каких материалов его можно изготовить ну и, естественно, какой технологии придерживаться, проводя все работы самостоятельно.

Конструктивные элементы слива

На сегодняшний день специалистами рассматривается два типа систем отвода воды с крыши – внешней и внутренней конструкции. Внутренняя конструкция системы водостока используется на крышах плоской формы, где кровельному материалу придаётся определённый уклон в сторону воронки, которая выступает в роли приёмника дождевой воды.

Через такое сливное отверстие, водные массы поступают в водосточные трубы, размещённые внутри постройки или в специально обустроенных технических полостях.

Под внешним сливом подразумевается система, монтируемая на свесах скатной конструкции крыши. Такой вид отвода ливневых вод получил максимальное распространение в большинстве загородных построек, и именно он будет рассмотрен подробно. При этом основными элементами внешней водосточной системы являются следующие составляющие:

• Водосточные желоба, которые предназначаются для сбора ливневых вод, стекающих с крыши домостроения. Такие изделия могут различаться как формой, так и размерами, а также материалом, используемым для их изготовления. После сбора воды она по желобам перенаправляется в водосточные трубы, направляющие водный поток в основной слив.
• Соединительные элементы для желобов. Конструктивно водосточный жёлоб выпускается длиной не более 250 см и поэтому в процессе обустройства системы слива воды с крыши, нужно соединять отдельные элементы между собой. Для этого используют специальные соединители с резиновой прокладкой, обеспечивающей герметичность места стыка, а также компенсацию температурного расширения материалов, из которых изготовлены желоба.
• Угловые переходники для желобов, необходимых для обвода водосточной системы по внутренним углам домостроения. Благодаря таким конструктивным элементам обеспечивается отличная гидродинамика.
• Крепёжные элементы – кронштейны, которые предназначаются для надёжной фиксации желобов к кровле строения. Обычно это элементы напоминающие крюки, на которых подвешивается жёлоб. Такие изделия отличаются своей длиной и конструкцией.
• Воронки для желобов, с помощью которых водный поток, собранный с крыши, перенаправляется в водосточные трубы. Такой конструктивный элемент является обязательным для любой сточной системы и не требует дополнительных мероприятий по герметизации при установке.
• Заглушки для водосточных желобов – специальные элементы, предназначенные для перекрытия водяного потока на краях желобов.
• Водосточные трубы, которые устанавливаются с целью слива водных потоков в отведённое для этого место или резервуар. Такой элемент конструкции монтируется непосредственно под воронкой и надёжно фиксируется к стене.
• Сточное и трубное колено, используемое для отвода воды на определённое расстояние от отмостки вокруг домостроения. Такая конструкция предназначена для изменения направления прокладки сточной трубы.
• Крепёжные хомуты для фиксации сточных труб. Такие кронштейны предназначаются для крепления водосточных труб к стенам здания.

Помимо рассмотренных элементов водостока, могут использоваться защитные колпаки – специальные сетки для желобов, которые предотвращают попадание в сливную трубу разного мусора в виде листьев, веток и других посторонних предметов, падающих на крышу с деревьев. Ведь всем понятно, что грязная водосточная система не сможет в полной мере справиться со сбором и с отводом дождевой воды.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Установка сливов на крышу своими руками

Ниже представлена пошаговая инструкция по установке сливов для крыши своими руками:

1. Начинать необходимо с подсчета требуемого количества воронок, труб, кронштейнов, желобов, заглушек, соединительных элементов. Заблаговременный расчет всех материалов поможет сэкономить врем в дальнейшем и не приведет к перерасходу материалов.
2. Крепеж кронштейнов. Нужно наметить, к чему следует крепить кронштейны, при этом требуемое расстояние от стены до желоба – 7-8 см, иначе будет происходить намокание стены. Кроме того, уклон желоба на 1 погонный метр должен быть около 20 мм, что предотвратит скапливание в нем воды, вследствие чего кронштейны должны крепиться с небольшим смещением. Облегчить задачу при устройстве слива с крыши поможет расчет и отметка необходимого уклона.Первым следует закрепить верхний кронштейн, расстояние до которого от края крыши должно быть 10-15 см. Вторым крепится нижний кронштейн. После этого между ними натягивается нитка, по которой делаются отметки мест крепления последующих кронштейнов с шагом около 40-60 см. Детали крепятся саморезами, при этом следует следить за тем, чтобы кронштейн не находился в месте соединения желобов.
3. Монтаж желобов. Как правило, желоба изготавливаются длиной 1 м, 2 м, 2,5 м, по причине чего перед установкой их следует соединить, что делается при помощи элементов с уплотнительной резинкой. Заглушки устанавливаются по краям желоба, а приемная воронка — в желаемом месте. Для ее монтажа в желобе наискось делаются спилы, после чего он соединяется с воронкой, на край которой предварительно наносится клей. При этом ось отверстия, прорезанного в желобе, должна совпадать с осью лейки воронки.
4. Установка держателей и водосточных труб. Сливные трубы должны располагаться точно под воронками. Монтаж труб к стене осуществляется хомутами или держателями, которые крепятся к стене при помощи саморезов, гвоздей, дюбелей или шурупов. Держатели труб следует разместить в местах стыка – под каждым раструбом, при этом расстояние между элементами не должно превышать 2 м. Сливное колено является последним элементом трубы и устанавливается так, чтобы вода отводилась в требуемое место.

После всех произведенных действий по установке слива на крыше, дождевая вода больше не застанет вас и фундамент вашего дома врасплох, а будет грамотно отводиться в нужное место или скапливаться в емкости для дальнейшего использования.

Напоследок, по традиции, предлагаем посмотреть короткое видео в котором показан пошаговый монтаж водосточной системы

https://youtube.com/watch?v=r8EaTUI29bo

Как сделать сливную систему своими руками

Виды крепления водостоков.

Для того чтобы осуществить монтаж водосточной системы, вам понадобятся следующие материалы и инструменты:

• желоба и трубы;
• воронки для приема воды;
• соединительные элементы;
• муфты и кронштейны;
• герметики и клей;
• резиновые уплотнители;
• заглушка желоба;
• болгарка либо ножовка.

Водосточные системы необходимо сделать во время строительства здания, это сэкономит ваше время и деньги. Монтаж сливной системы производится в любое время года, однако лучше всего его осуществлять в теплое время, при сухой погоде. Это позволить сделать водосток быстро и качественно.

Если вы решили установить слив самостоятельно, следует обратить внимание на следующие нюансы. Крепить желоб к стене и крыше следует под наклоном по отношению к сточной трубе. Это обеспечит беспрепятственный и правильный сток воды. Изучите инструкцию, прилагаемую к приобретенному водостоку. Она должна содержать четкую схему установки водосточной системы

В некоторых случаях бывает необходимо припаять несколько элементов друг к другу. Позаботьтесь о наличии необходимого инструмента заранее. Во избежание протечек обеспечьте правильный крепеж и герметизацию стыков

Она должна содержать четкую схему установки водосточной системы. В некоторых случаях бывает необходимо припаять несколько элементов друг к другу. Позаботьтесь о наличии необходимого инструмента заранее. Во избежание протечек обеспечьте правильный крепеж и герметизацию стыков.

Схема монтажа кронштейнов желоба. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм.

Монтаж сливной системы начинают с подсчета необходимых деталей, таких как трубы, воронки, кронштейны, соединительные элементы, желоба и заглушки. После этого приступают к сбору водостока. Первым делом монтируется кронштейн. Для этого необходимо закрепить держатели на расстоянии 50-60 см друг от друга. Кронштейн крепится под наклоном в верхней и нижней точках. Для установки остальных держателей из одной точки в другую протягивается шнур.

Вторым этапом идет монтаж желоба. От его правильной установки зависит работа всей сливной системы. Между кровлей и внешним краем желоба должно оставаться расстояние, равное 0,25 см. Желоб укладывают в кронштейн, стыки соединяют с помощью герметика. Затем его подгоняют по размеру с помощью болгарки. Для того чтобы направлять воду из подкровельного пространства в желоб, используется капельник, закрепленный к стропилу. На углах дома крепятся уголковые элементы. Заглушки к желобам прикрепляют с помощью клея.

Для монтажа воронки необходимо сделать спилы наискось, внутренняя часть воронки обрабатывается клеем, после чего ее кромка скрепляется с желобом. После этого нужно соединять трубы друг с другом и водоприемной воронкой при помощи хомутов. Монтаж труб не подразумевает применение каких-либо клеевых составов.

https://youtube.com/watch?v=RK75ej1bIxk

Помните, что вовремя и правильно установленная сливная система на долгие годы сохранит внешний вид фасада вашего дома предотвратит разрушение фундамента здания и заболачивание почвы, окружающей строение. Монтаж водостоков лучше всего проводить под руководством специалиста, при этом вы должны обладать достаточными знаниями в этой области.

Установка труб

Кронштейны с креплениями

То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.

При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.

Желоба

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.

Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.

На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.

Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.

Трубы

После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.

Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.

Хомута

Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.

Направляющее колено

Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.

Ловушка для листьев

Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

Рекомендации по монтажу

В ходе работ стоит обратить внимание на некоторые вещи:

• Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
• Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
• Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.

Какие бывают сливы для крыши и технология их монтажа

Для нормальной эксплуатации здания крайне важно правильно смонтировать конструкции кровли. Но как бы ни была хороша кровля

невозможно избежать замокания стен дома во время дождя, когда с крыши скатываются большие массы воды. Кроме этого, может произойти размыв почвы возле дома, проникновение воды к фундаменту или подвальному помещению, что тоже плохо скажется на эксплуатационных характеристиках здания.

Как избежать всех этих проблем? Их проще предотвратить, чем бороться с последствиями. И поможет в этом водосточная система.

Роль кровельных сливов и их значение для нормальной эксплуатации здания

Основным назначением системы организованного отвода воды является обеспечение контролируемого стока осадков с кровли постройки. Водосток предназначен для того, чтобы направлять дождевую воду в нужном направлении. С его помощью можно организовать слив воды в разнообразные емкости (обычно это бочки или ванны), отвести ее подальше от здания или направить в дренажную систему.

Правильное устройство водостоков позволяет избежать размывания почвы, затопления подвалов, разрушения конструкций дома и прилегающих коммуникаций.

• Почему стоит оборудовать крышу снегозадержателями и как выполнить их установку, Вы узнаете из нашей статьи .
• О молниезащите частного дома читайте по этой ссылке .

Помимо всех этих важных задач водосток выполняет также и декоративную функцию – он отделяет кровлю от фасада и поэтому должен как можно более органично вписаться в общий архитектурный стиль здания.

Водоотливы своими руками

Система водослива с крыши состоит из желобов, труб и воронок. Если желоба можно изготовить самостоятельно, воронки (с широким горлом, накладные или проходные) желательно использовать готовые. Желоба могут иметь закругленную форму или представлять собой прямоугольный короб. Своими руками можно изготовить водоотливы любой формы.

Прямоугольный желоб изготавливается из полосы листовой стали, толщина которой не превышает 1 мм. Чтобы согнуть металл проще всего использовать соответствующий станок, но можно работы выполнить и при помощи киянки. Закругленный желоб представляет собой половину тонкостенной стальной трубы, разрезанной вдоль по центральной оси. Трубы следует резать острыми ножницами по металлу. При использовании болгарки существенно возрастает вероятность быстрой коррозии срезов, а затем всего желоба .

Изготовленные своими руками элементы системы водослива требуется защитить от коррозии при помощи защитно-декоративных лакокрасочных материалов

Особое внимание следует уделить кромкам и местам стыков смонтированной конструкции

Расчет системы водослива

Расчет водосточной системы выполняется на этапе проектирования дома. При разработке схемы кровли требуется определить диаметр водостоков и места расположения воронок. В продаже чаще всего встречаются водостоки стандартных диаметров – 80 мм, 100 мм, 125 мм. Воронки должны устанавливаться с промежутком не более 24 метров, оптимальное расстояние между двумя воронками составляет 8-12 метров – в этом случае не требуется выполнять значительный уклон желобов.

Способность системы эффективно отводить талые и дождевые воды рассчитывается исходя из следующих параметров: на 1 кв. м кровли (в горизонтальной проекции) должно приходиться 1,5 кв. см. площади сечения водосточного желоба и воронки. Расчет для водостока диаметром 100 мм: площадь сечения желоба составляет 78,5 кв. см. что позволяет обеспечить отвод ливневых стоков с крыши, площадь горизонтальной проекции которой достигает 52 кв. м.

В расчеты вносятся соответствующие поправки, если климат региона, где возводится дом, характеризуется засушливостью или количеством осадков выше средних показателей.

Разработав общую схему конструкции для отвода дождевой воды с крыши, можно воспользоваться специальной программой для точных расчетов, которую предоставляют различные производители материалов для монтажа систем водослива.

Проектируя конструкцию, требуется учитывать вес ее элементов. Особенно внимательно следует отнестись к системам из тяжелых материалов, поскольку они создают серьезную дополнительную нагрузку на фундамент. В частности, на дома с ленточным фундаментом не рекомендуется монтировать желоба и трубы из меди.

Похожие записи:

Цвет #fffff0, цвет слоновой кости, ivory Как выбрать и пользоваться клеммниками wago для соединения проводов Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
