Солнечная воскотопка своими руками: чертежи

Что это такое

Пасечники применяют воскотопку для максимального вытапливания сырья из сот (рамок), благодаря высоким температурам (140 — 150° С), которая превышает температуру плавления воскопродукта (55 — 60°С). Режим работы воскотопки не позволяет перегреться воску до степени его разложения.

Процесс состоит из нескольких этапов:

1. Соты вымачивают, а затем помещают в агрегат.
2. Воскотопку накаливают до температуры плавления.
3. Расплавленная субстанция стекает в тару для сбора, а затем фасуется.

Соблюдение рабочих градусов позволяют воску избавиться от влаги и обрести водооталкивающие свойства, чтобы в дальнейшем материал мог использоваться, на пример, в мастике для натирания полов, служить смазкой для чувствительных электротехнических приборов.

Использование солнечной энергии

Воскотопка, работающая на солнечной энергии, — вариант для самых экономных. Этот механизм не требует никаких искусственных источников тепла и дополнительных затрат. Единственный недостаток — для успешного перетапливания воска погода должна быть солнечной.

Основой конструкции солнечной воскотопки является ящик с вмонтированной в него стеклянной рамой. Рамы с воском размещают на противне внутри ящика. Стеклянная рама, установленная под наклоном, работает как увеличительное стекло, нагревая воздух внутри.

В качестве материала для ящика можно использовать старые рамы для окон или деревянные мебельные панели. Небольшая хитрость: окрасив стенки воскотопки в темный цвет, можно усилить прогрев внутри, и воск будет плавиться быстрее.

Принцип работы

Простейшая конструкция солнечной воскотопки представляет собой металлический противень, который устанавливается под наклоном. Металл нагревается, восковое сырье расплавляется, воск стекает в емкость, установленную внизу под противнем.

Для сохранения тепла и лучшего нагрева металлический лист сгибают и помещают внутрь деревянного ящика. Сверху на лист кладут решетку с мелкими ячейками, на которой будут оставаться вытопки и сор. В нижней части ставят лоток для сбора воска. Всю конструкцию накрывают рамой с двойным остеклением. Ящик утепляют снизу и с боков, окрашивают в черный цвет. Для плотного прилегания рамы со стеклом верхние кромки стенок оббивают войлоком, резиной.

Проходя через стекло, лучи солнца нагревают внутреннюю часть воскотопки от 90 до 140º.

Наибольшая температура достигается, когда лучи солнца падают перпендикулярно поверхности стекла. Наклон стекла зависит от высоты стояния солнца над горизонтом, которая определяется географическим местонахождением пасеки, текущей датой и временем дня. Лучшее положение воскотопки на экваторе – горизонтальное, на полюсе – вертикальное.

Есть устройства, в которых обеспечивается автоматический поворот воскотопки вслед за движением солнца в течение дня. Однако для условий небольшой пасеки достаточно выставлять воскотопку на солнце в промежутке времени за час до и 3-4 часа после полудня. Располагать ее следует так, чтобы стекло было обращено на юг.

Солнечная воскотопка своими руками техника изготовления

Применение солнечной воскотопки — очень выгодное дело, особенно в жаркое время года, тем более что переработка сырья осуществляется естественным путём. А если вы хотите сэкономить на приобретении такого прибора, то можете сделать его своими руками.

Для начала нужно подготовить материалы и инструменты для работы. Чтобы сделать воскотопку, можно брать разные подручные материалы вроде старых оконных рам или старую мебель. Сделать конструкцию многие рекомендуют на основе экологически чистого дерева, но некоторые пчеловоды отмечают, что воскотопка из пеноплекса или другого искусственного материала не будет хуже.

Мы расскажем, как её сделать из дерева. Вам потребуется следующее:

• доски из дерева для корпуса;
• фанерный лист для дна ящика;
• брусья или доски под крышку (можно также взять оконную раму нужного размера);
• стекло, размером с раму;
• петли для крепежей крышки;
• противень жестяной;
• сетка для фильтра;
• ёмкость для сбора растопленного фильтра;
• гвозди;
• шуруповёрт;
• напильник;
• молоток и другие инструменты.

Чтобы облегчить процесс работы, можете предварительно разработать чертёж, на котором определите точные размеры и места крепежей.

Теперь, когда все подготовлено к работе, можно приступать. Алгоритм действий таков:

Центробежная из стиральной машины

Воскотопка может быть изготовлена даже из стиральной машинки. Условия вытопки влияют на качество конечного продукта. Для конструирования воскоплавки из подручных средств понадобится старая стиральная машинка из нержавеющего металла типа «Рига».

Для получения необходимого агрегата потребуется два корпуса с алюминиевой крышкой. Первый будет располагаться в нижней части. Его устанавливают в выгнутое днище так, чтобы он не касался пола. Верхняя часть должна быть полностью герметична и не иметь крыльчатки, а образовавшееся отверстие необходимо заделать нержавейкой. В данном сосуде будет кипеть вода. Посмотреть этот агрегат в работе вы можете на видео от автора tolik kolyda.

Самодельная воскотопка из машины стиральной осуществляет работу по следующему принципу:

• в верхнюю часть наливается вода и ставится на огонь;
• наверх первой машинки ставится вторая и одевается мешок;
• в мешок закладывают подготовленное сырье и оставляют выпариваться.

Когда воск распарится, мешок необходимо обернуть вокруг винта, чтобы в итоге получился круг.

Другие виды устройства

На пасеках могут встречаться воскотопки следующих типов:

• с нагревом солнечным светом;
• электрическая;
• центробежная.

Солнечная

Установка использует для нагрева тепловую энергию солнечного света, отличается компактностью и малым весом. Воскотопка предназначена для обработки небольшого объема сырья, может применяться на стационарных или передвижных пасеках. Корпус состоит из деревянного основания и вертикальных стенок, которые изнутри покрыты слоем краски темного цвета (возможно использование отражательных элементов от старого фотоглянцевателя). Внутри устанавливают решетку, под которой находится металлический противень для сбора растопленного воска.

Сетку укладывают на деревянную окантовку, прикрепленную к корпусу. Верхнюю часть установки закрывают прозрачным (некоторые конструкции оснащаются тонированным элементом) силикатным стеклом толщиной 3-5 мм, закрепленным в защитной раме из дерева. Лучи солнца нагревают внутренний объем корпуса, горячий воздух обеспечивает переход воска в жидкую массу, впоследствии стекающую по металлическому листу в накопительный резервуар.

Электрическая

Оборудование оснащают ТЭНом (например, от чайника или иного изделия), который кипятит воду. Также встречаются модификации с инфракрасными приборами, нагревающими жидкость тепловыми лучами. В конструкции предусматривают реостат, корректирующий силу тока в цепи и рабочую температуру. Возможна установка термометра, позволяющего подбирать оптимальный режим работы устройства. Вытопленный материал стекает по наклонной плоскости в узкий канал, направляющий жидкость в подставленный резервуар.

Центробежная

Установку оснащают вращающимся резервуаром, для разогрева воска используют нагретый пар. Возникающая при вращении центробежная сила позволяет отделить жидкость от сот. Сырье укладывают в пакеты из плотного целлофана. Для вращения бака используют электрический привод (например, двигатель от старой стиральной машинки или дрель). После окончания процедуры требуется повторная переработка полученного материала, позволяющая отделить посторонние примеси от воска. Владельцы пасек собирают воскотопку своими руками на основе барабана от стиральной машины.

Крутящий момент передается от двигателя клиновым ремнем. При использовании электрического привода требуется подвести питание к месту проведения работ и соблюдать технику безопасности. Оборудование обеспечивает увеличенный выход готового продукта, но из-за сложной конструкции центробежную установку редко используют в частном пчеловодстве.

Плюсы и минусы такого варианта

Преимущества солнечной воскотопки:

• легкость эксплуатации;
• нет необходимости постоянного контроля;
• хорошая производительность;
• надежная конструкция;
• возможность самостоятельного изготовления.

Как видно, аргументы довольно весомые, но ведь ассортимент подобных конструкций не состоит исключительно из моделей на солнечной энергии. Это связано с тем, что такая эксплуатация не всегда приносит ожидаемый эффект.

Недостатки солнечных воскотопок:

1. Не подходят в случае погодных неурядиц.
2. Низкая производительность.
3. Для больших пасек необходимо несколько единиц конструкций.
4. Далеко не весь воск плавится.
5. Необходимо регулярно очищать сток от остатков воска и отходов.

https://youtube.com/watch?v=pCgIo6GModA

https://youtube.com/watch?v=TSyqs400tCY

https://youtube.com/watch?v=kw7JOFBJz_o

Виды и чертежи для изготовления воскотопки своими руками

Первое, что нужно сделать при формировании проекта воскотопки, – определиться с параметрами и функциональными особенностями. Для этого сначала продумывается чертеж

В процессе черчения важно учитывать каждый миллиметр, поэтому желательно использовать миллиметровку

Солнечная воскотопка своими руками: чертежи и пошаговая инструкция

Чтобы не использовать электрику, не топить костер или тратить газ, многие пасечники используют энергию солнца. Процесс изготовления солнечной воскотопки достаточно прост.

Необходимо подготовить такие материалы:

• доски;
• гвозди;
• черную или коричневую краску;
• планки и рейки;
• противень;
• стекло;
• шланг.

Обязательно почитайте:

Пчелиный воск: полезные свойства, способы применения, что можно сделать, польза и вред

Изготовление модели:

1. Смастерить ящик из досок, который по размерам будет больше рамки с сотами.
2. Изнутри покрасить ящик в темный цвет.
3. Из реек на высоте 10 см от дна сделать решетку.
4. Под эти рейки устанавливается противень.
5. Вставить шланг в отверстие дна для слива сырья в процессе топки.
6. На планки уложить рамку, сверху ящик накрыть стеклом.

Прямой луч попадает на стекло, нагревает корпус и внутреннее пространство.

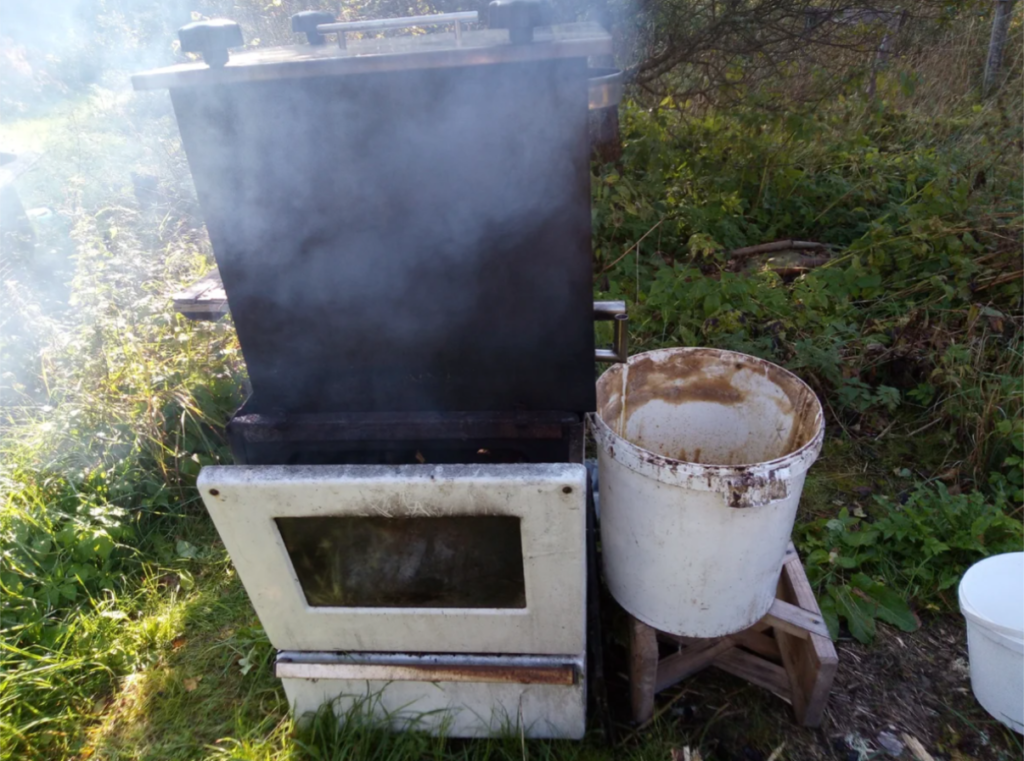

Паровая воскотопка своими руками: чертежи

Паровое приспособление – простой вариант в плане изготовления и использования.

Необходимо подготовить такие материалы:

• сетку;
• металлические крючки;
• труба с большим диаметром;
• емкость для сбора воска;
• квадрат из металла;
• крышку от большой кастрюли, подходящую по диаметру к диаметру трубы;
• металл для изготовления дна;
• арматура.

Принцип изготовления паровой воскотопки:

1. К трубе приварить металл, формируя дно. На высоте 30 см приварить параллельно друг другу два куска арматуры.
2. Далее произвести сборку. В трубу залить ведро воды. На арматуру положить металлический квадрат. На подставку установить емкость.
3. Крючки разместить так, чтобы одним краем элемент цеплялся вверху, а к второй стороне примотать сетку.

В сетку укладываются соты в рамке. Когда труба устанавливается на огонь, нужно закрыть емкость крышкой. «Парогенератор» начинает работу, в результате воск плавиться и стекает в емкость.

Центробежная воскотопка своими руками

Температура создается не только благодаря нагревательным элементам или процессам. Можно использовать центростремительное ускорение для плавки сырья. Чтобы самостоятельно собрать приспособление, нужно разбираться в составлении электросхем.

Конструкция собирается из любых материалов. В качестве воскотопки с центробежной системой работы может выступать барабан старой стиральной машинки. Работа по изготовлению такого варианта конструкции сложная и требует умений и знаний.

Электрическая воскотопка

Для изготовления электрической воскотопки необходимо уметь составлять электрические схемы и паять.

Нужно подготовить такой набор:

• корпус — бак стиральной машины, корпус холодильника;
• реостат из утюга, который будет регулировать температуру;
• ТЭН от электроплиты;
• шнур для подключения к сети;
• металлический лист, который станет изолятором;
• сетку-рабицу;
• фильтр по желанию мастера.

Снизу размещается электрическая схема. Вверху корпуса натягивается сетка, на которую будут укладываться рамы. Использование простое – подключить прибор к сети.

https://youtube.com/watch?v=VN-6yAMJaYk

Виды устройства

Качество получаемого продукта, а также нюансы работы воскотопки зависят от того, как именно происходит нагрев. Без высоких температур устройство работать не сможет. Так, в зависимости от того, как происходит нагрев, выделяют несколько видов агрегата.

Паровая

Логично, что источником энергии выступает водяной пар, который может поступать двумя способами:

• из специального отсека в самом устройстве;
• из специальной емкости, соединенной с сырьем посредством трубы, которая способна выдержать высокую температуру.

В любом случае прибор работает таким образом:

1. В нижний отсек бака вливается вода через трубку-удлинитель, расположенный в воронке.
2. Сырье измельчается и укладывается на решетки или помещается в сетчатые мешочки. В более современных устройствах можно ставить несколько рамок.
3. При закипании воды выходит пар температурой 100 градусов, который свободно проникает к восковому сырью и способствует его плавлению.
4. Через фильтры (сетку) воск стекает в приемную емкость, где и охлаждается. После данной процедуры остается остаток в виде мервы.

Солнечная

Работает за счет энергии солнца, поэтому не требует затрат на электроэнергию и является отличным вариантом для регионов с преобладанием солнечной погоды. Данный вид воскотопки не только осуществляет нагрев, но и осветляет получаемый продукт.

Солнечный аппарат представляет собой стеклянный ящик, который имеет стеклянную крышку. В емкости имеется противень с отверстиями, на который и ставится восковое сырье. При нагревании стекла оно тает и постепенно протекает через отверстие в приемный резервуар. Чтобы улучшить нагревательную способность, ящик красится в черный цвет и дополняется отражателями.

В среднем при ясной погоде и температуре воздуха в 19 градусов Цельсия воскотопка разогревается до 120 градусов. Ее нужно постепенно переворачивать в сторону солнечных лучей, чтобы они проходили через стекло и влияли на воск. Чтобы прибор работал на максимуме, следует очищать стекло от любых загрязнений.

Рамочная

Такое устройство представляет собой бак прямоугольной формы, который выполняется из легированной стали и оснащен парогенератором. В его верхней части подвершены рамки, через которые вытекает растопленный воск. После он проходит через фильтры и попадает на наклонную поверхность. Далее продукт поступает в приемную емкость по специальному отверстию.

Электрическая

Конструкция этого устройства идентична солнечному виду, а единственное различие в том, что в такую воскотопку включен электроподогрев. К тому же многие устройства оснащены функцией регулировки температуры. Нагревательные элементы представлены в виде плоских инфракрасных нагревателей. Как правило, такой прибор используется в промышленных масштабах.

Центробежная

Предполагает оснащение центрифугой и парообразователем. Сырье закладывается в мешок и нагревается под давлением пара за счет вращения центрифуги. В ходе растопки воск поступает в приемную емкость по трубке-удлинителю.

Есть ли способы вытопки воска без воскотопки?

Растопить воск можно и без воскотопки. Для работы не потребуется специальный инвентарь, поэтому каждый пасечник сможет воспользоваться этим способом, а именно – растопкой воска на паровой бане. Нужно выполнить такие действия:

Взять две кастрюли: одну – большего размера, а вторую – меньшего.
Маленькую кастрюлю поставить на большой сосуд и заложить в нее воск.
В большую кастрюлю налить воду, поставить ее нагреваться

Очень важно в процессе следить за тем, чтобы вода не закипала. Это можно контролировать, делая огонь то больше, то меньше

Температура расплава не должна быть больше 70 градусов, поэтому рекомендуется отслеживать температуру воды при помощи термометра.

Изготовление своими руками

Имеется достаточно большое количество конструкций, сделанных своими руками. Их делают из отслуживших свой срок стиральных машинок, из скороварок, из старых холодильников (подробней об этом можно узнать, посмотрев видео) и пивных бочонков, а также из старых ульев. Именно последний вариант мы и рассмотрим подробно, ведь практически на каждой пасеке имеются старые, нерабочие ульи. Для будущей воскотопки сгодиться обычный деревянный улик любого вам удобного размера.

• старый улей;
• стандартный лист оцинкованного железа;
• молочный бидон ёмкостью на 20 литров;
• шланг;
• металлическая решётка, с ячейками в 1,5 мм;
• металлическая сетка, имеющая ячейки не более 0,5 мм;
• саморезы различной длины;
• гвозди;
• утеплитель.

В процессе изготовления воскотопки своими руками имеется необходимость в использовании следующих инструментов:

• дрели;
• болгарки с дисками для резки металла;
• ручной циркулярной пилы;
• степлера;
• молотка;
• ножовки по дереву;
• стамески;
• ножниц для резки металла.

Пошаговая инструкция

1. Отделяем от улья нижнюю его часть. В торцевых стенках сверлим по четыре отверстия, в них вставляем металлические прутки, на которых будут располагаться сетки. Расстояние между ними должно быть 40 мм, причём сверху располагается решётка с крупными ячейками. В этом промежутке монтируются рассекатели, посредством которых и будет подаваться пар.

Из оцинкованного листа вырезается заготовка. Размер её должен быть таким, чтобы она полностью закрывала всё пространство улья снизу. При этом в той части, которая будет находиться в районе сливного отверстия, необходимо сделать «флажок», необходимый чтобы образовался желобок для стекания воска при изгибании.

Вся внутренняя рамочная часть улья оббивается оцинкованным железом.

• Улей собирается своими руками и утепляется с помощью любого теплоизоляционного материала, который закрепляется с использованием степлера. Устанавливаются рамки с воском. Закрывается крышка и к рассекателям подключается шланг для подачи пара.
• В качестве парогенератора используется обыкновенный молочный бидон ёмкостью на 20 литров, такой же как на многих видео, посвящённых изготовлению воскотопок. В его крышке сверлится отверстие и устанавливается штуцер для подключения шланга. Крышка должна иметь хорошую изоляцию чтобы исключить утечку пара. Для страховки, как правило, крышка дополнительно придавливается грузом.

Применение солнечной воскотопки

https://youtube.com/watch?v=fKZ2XrmWN94

Солнечная воскотопка имеет собственные принципы и особенности работы. Она функционирует на основе энергии солнца. Данное устройство можно сделать своими руками, используя специальные чертежи.

Она состоит из таких компонентов:

• корпус;
• корытце и противень;
• белая жесть;
• фанера ящичная, оснащенная деревянной или стеклянной крышкой.

Солнечная воскотопка, изготовленная своими руками, работает следующим образом:

когда солнечный свет проникает сквозь стекло, прогревается противень;
температура нагрева воска приблизительно равна семидесяти градусам;
он постепенно плавится, стекая в предназначенное корытце;
сетка выполняет функцию фильтра, расположенного с краю противня;
важно помнить, что солнечный свет должен падать на стекло перпендикулярно.

Данное устройство можно смастерить в домашних условиях, используя простую схему. Благодаря ее работе пасека получит около пяти килограммов восковой продукции. Данное оборудование является очень ценным для прибыльного пчеловодства.

Плюсы и минусы

Но прежде чем приступить к производству солнечной воскотопки необходимо тщательно ознакомиться с принципом ее работы. Также необходимо знать главные достоинства и недостатки подобного устройства. Ниже рассматривается принцип того, как сделать солнечную воскотопку своими руками. Среди несомненных плюсов устройства:

• Надежность. Правильно смастеренная конструкция – это гарантия качества растопленного воска;
• Долговечность. Вследствие того, что этот инструмент пчеловодов состоит из простого набора деталей, а также не требует регулярной их замены, он служит верой и правдой в течение очень долгого времени;
• Простота эксплуатации. На вес данная конструкция очень легка. Ухаживать за ней также не составляет труда. По необходимости ее даже можно взять в поле, чтобы прямо после сбора меда мастерить новую конструкцию.

У воскотопки есть и недостатки. Среди них:

• Зависимость от погодных условий. Естественно, что получают вторичный материал для изготовления новых сотов под температурой. В природных условиях подобные температуры можно получить только естественным путем от воздействия Солнца. В пасмурную погоду от инструмента толку мало;
• Малая вместительность. Так как лучше всего расплавлять воск небольшими порциями, то и изготавливают воскотопку небольших габаритов. Если у пчеловода большая пасека, то необходимо изготовить несколько десятков воскотопок. И, конечно, только правильное заполнение их полости, позволит получить качественный продукт.

Как изготовить самостоятельно?

Использовать солнечную воскотопку очень выгодно, особенно в жаркую погоду. Природа сама помогает нам перерабатывать сырье. А чтобы не тратиться на промышленные аппараты, можно сделать агрегат самостоятельно.

Инструменты и материалы

Итак, что нам понадобится? Вы можете использовать любые подручные материалы, части старой мебели или оконные рамы. Лучше всего использовать экологически чистую древесину. Но современные пчеловоды отмечают, что солнечная воскотопка из искусственных материалов, например, пеноплекса, действует ничуть не хуже.

Для того, чтобы сделать деревянную конструкцию, нам понадобятся:

• деревянные доски для корпуса;
• лист фанеры, из которого мы сделаем дно ящика;
• доски или брусья для крышки (можно взять подходящую по размеру оконную раму);
• кусок стекла по размерам рамы;
• петли для крепления крышки;
• жестяной противень;
• сетка, которая будет выступать в роли фильтра;
• емкость для сбора жидкого воска;
• различные инструменты: напильник, гвозди, молоток, саморезы, шуруповерт и другие.

Чтобы облегчить изготовление воскотопки, предварительно разработайте чертеж, на котором обозначьте все размеры и места крепления. Вы можете воспользоваться одной из приведенных ниже схем.

Размеры указаны в миллиметрах

Чертеж с указанием размеров

Пошаговая инструкция

Подготовив все необходимое, можно приступать к делу. Давайте подробно рассмотрим, как сделать самую примитивную солнечную воскотопку.

1. Выпилите из деревянных досок 4 детали размером 600 на 200 мм.
2. Из фанеры вырежьте квадрат со сторонами, равными длине боковин (в нашем случае 600 мм).
3. С помощью гвоздей или саморезов соединяем дно и боковины ящика.
4. Теперь нужно сделать крышку: выпиливаем 4 деревянных планочки длиной 650 мм и шириной 100 мм. Соединяем их между собой.
5. Крышка должна немного выступать за края коробки. Это нужно для того, чтобы внутрь не попадал дождь.
6. Вырезаем из стекла квадрат по периметру крышки и вставляем его в раму.
7. Петлями крепим крышку к корпусу. Так у нас получится откидная крышка, что очень удобно.
8. Теперь осталось только установить на дно воскотопки жестяной противень и корытце для сбора стекающего меда.
9. Фильтровальную сетку можно поместить на дно противня и сделать отверстия для стекания сырья. А можно разместить жестяной лист под наклоном, сделать бортики, и вместо одного из этих бортиков прикрепить сетку.
10. Снаружи и внутри конструкцию покрывают краской. Желательно выбрать темный цвет.
11. Так просто можно сделать деревянную воскотопку. А как соорудить подобную конструкцию из пеноплекса, смотрите в следующем видео.

https://youtube.com/watch?v=vURHVOTUSGE

Важные моменты использования

Чтобы максимально использовать солнечную энергию, корпус воскотопки можно сделать под наклоном. Для этого делаем дощечки для передней и задней стенки разной ширины, а две остальные боковушки вырезаем под углом. Можно сделать угол наклона произвольно. Но если вы хотите изготовить наиболее эффективный агрегат, нужно правильно посчитать угол наклона.

Теперь воскотопку необходимо установить на пасеке. Часто используют небольшие столики или подставки. Желательно хорошо закрепить подставку, вкопав ее в землю. Позаботьтесь, чтобы конструкция была устойчивой и крепкой.

Некоторые умельцы приспосабливают к воскотопке вращательный элемент. В землю вбивают деревянный столбик, а сверху в него вставляют железный штырь длиной 15-20 см. на него одевают опорную доску, отверстие в которой немного больше диаметра штыря. Это позволяет поворачивать корпус воскотопки по мере перемещения солнца.

Еще один совет по изготовлению: чтобы воздух внутри воскотопки лучше прогревался, нужно между рамой и боковинами приклеить войлок или куски резины. Тогда крышка будет плотно прилегать к корпусу, и конструкция будет теплонепроницаемой.

Принцип изготовления

Солнечная воскотопка является простым оборудованием. Для ее изготовления понадобятся:

• дерево или фанера для каркаса;
• крепежные элементы;
• стол определенного размера;
• оцинкованный лист;
• петли для верхней рамки;
• необходимый инструмент.

Изготавливаемая конструкция имеет размеры 500х580 мм. Высотой она будет 27 см, поэтому стекло должно размерами 580х568 мм. Каркас может быть изготовлен из деревянных брусков, а можно для этих целей использовать металлический уголок. Все материалы лучше всего окрасить нетоксичными и безопасными составами, в результате чего срок эксплуатации под открытым небом значительно продлевается. Если воскотопка будет металлической, то отличаться она будет большим весом, а также способностью сильно нагреваться на солнце. Это одновременно повышает ее производительность и усложняет эксплуатацию.

Этапы изготовления солнечной воскотопки:

• Делают разметку дна и боковых частей корпуса. Для нашего варианта это будут прямоугольные куски размерами 580х270 мм (задняя стенка) и 500х580 мм (дно). Две боковые части будут размерами 500х270 мм.
• С помощью подходящего инструмента вырезают полученные детали. Скрепляют их между собой, усиливая стенки деревянными брусками. Лучше всего заранее изготовить металлический каркас, на который потом установят фанерные элементы.
• К верхней части прикрепляют петли, которые предназначены для стеклянной крышки.
• Изготавливают каркас рамы и застекляют ее, после чего прикрепляют к основному корпусу.
• Внутрь устанавливают металлический поднос или лист, края которого загнуты по периметру. Внизу листа делают отверстие для слива, на которое потом устанавливают мелкую сетку.

Солнечная воскотопка готова к эксплуатации. Ее желательно покрасить в темный цвет, а также покрыть лаком, чтобы защитить от непогоды. Внутрь помещают отходы вощины или соты. Через некоторое время корпус устройства начинает нагреваться на солнце и происходит плавление воска. Скорость этого процесса зависит от многих факторов:

• конструкции воскотопки;
• температуры окружающего воздуха;
• количество сырья внутри.

Через 40-50 минут уже появляется первый результат.

Изготовление паровой рамочной воскотопки своими руками

Сделать ее несложно, но обязательно необходимо использовать чертежи. Для того чтобы самостоятельно соорудить конструкцию, необходимо воспользоваться электрическим нагревателем, тэном. Подбирается емкость с металла, которая может быть круглая или прямоугольная, хорошо, если она является разъемной. Некоторые используют старую пароварку. С помощью резьбы книзу необходимо прикрепить электротэн. Затем в емкости проделывается специальное окошко, так можно будет держать под контролем воду. Внутрь на дно необходимо установить рамку и сетку – это фильтр устройства.

На чертеже можно ознакомиться с конструкцией и особенностями паровой конструкции.

Чертеж «Конструкция паровой воскотопки»

Несложно сделать парогенератор для воскотопки своими руками, для этого нужно взять:

1. Небольшой газовый баллон, это будет топка.
2. Дымоход можно соорудить с трубы, размером в 60 мм.
3. Чтобы вторично подогревать пар, необходим регистр, для этого используется труба в размере 110 мм.
4. Для водной емкости используют трубу в 140 мм.
5. Чтобы горловина была заливная, понадобится небольшая часть трубы, в которой есть резьба.
6. Для выработки пара необходимо воспользоваться коленом и штуцером.
7. Чтобы все вместе скрепить и получилась готовая воскотопка, понадобится болгарка, электроды. С помощью электросварки все необходимо соединить между собой.

https://youtube.com/watch?v=AetFSUPf0PA

На рисунке можно ознакомиться с основными особенностям парогенератора своими руками.

Парогенератор для воскотопки

Воскотопка из стиральной машины

Воскотопка своими руками

Ещё одно бытовое устройство, которое можно переработать в воскотопку – это, как ни странно, старый холодильник. У него достаточно удобный корпус, который будет прекрасной основой для самостоятельного изготовления этого нужного для пчеловода устройства. Принцип безумно прост – в лежащий на боку холодильник монтируется сетка (или ряд сеток), на которую помещаются соты. К холодильнику подводится труба, по которой идёт горячий пар (например, от греющейся на костре бочки водой). Постепенно в нижнюю часть утекает расплавленный воск.

Теоретически и другие старые бытовые устройства реально приспособить под употребление в качестве корпуса для несложной воскотопки. Иногда для этого нужно проявить изобретательность, но результат чаще всего будет того стоить.

Устройство паровой воскотопки

Воскотопка паровая состоит из специального корпуса с крышкой, рамочной корзины, корытца, находящегося с наружной стороны, и внутреннего поддона для сбора воска. Стоит заметить, что паровой агрегат отличается большей мощностью, нежели аналог, работающий от солнечной энергии.

Подобное оборудование в обязательном порядке комплектуется баком, соединенным с основным корпусом при помощи шланга, который может быть заменен трубкой. В нижней части располагается сетка, необходимая для стекания и фильтрации воска. Сбоку также устанавливается шланг для поступления в корпус пара. Для получения натурального воска паровой агрегат также оснащается краном. Рамки подвешиваются на плечиках, расположенных на внутренней поверхности агрегата.

Разновидности

Существует четыре вида воскотопок, которые предназначены для определенного количества сырья и времени плавки. Для того, чтобы получить полноценное приспособление, нужно знать основные принципы, как устроена домашняя воскотопка. Итак, рассмотрим все варианты.

Паровая

Устройство простой воскотопки паровой изготавливается из подручных материалов, нужно только знать основной принцип работы. Если нужно, чтобы устройство нагревало, подавало пар и собирало конечный материал, то механизм нужен многоступенчатый. В нижнюю подставку наливается вода, которая будет поступать через конусное отверстие и подавать пар на верхний отсек, где находится сырье.

Потом горячий воск поступает по трубкам в ёмкость, где находится холодная вода. Охлаждение проходит сразу же, поэтому можно сразу собирать готовый продукт. Этот способ удобен для маленького промысла, его также можно использовать зимой и осенью, когда солнечная модель не работает.

Солнечная

Ящик с оловянным поддоном и стеклянной верхней крышкой – это солнечная воскотопка. Она устанавливается с наклоном примерно 45 градусов на деревянную подставку. В домашних условиях это могут быть колышки от дров, главное в течение дня устройство поворачивать вслед за солнцем, чтобы все содержимое раскалилось.

Сырье необходимо положить на металлическую сетку между стеклом и поддоном, чтобы она не соприкасалась со стенками. Когда материал плавится благодаря накалившемуся воздуху, он падает на противень, после чего стекает в корыто для сбора. Если лето в регионе не достаточно теплое, то «домик» можно оббить сукном между плитами, чтобы тепло держалось дольше. Когда конструкция зимой не используется, ее накрывают деревянной крышкой, а все содержимое промывают и хранят в сухом месте.

Центробежная

Пожалуй, самый сложный аппарат, который можно сделать самому. Сложный механизм основывается на центрифуге, на которую поступает горячий пар. Первичный материал подвешивается в мешочке на середину, запускается аппарат. В процессе воздух от центрифуги топит воск, который по трубкам попадает в воскосборник.

Остатки сот остаются в мешке. Этот механизм можно использовать для больших объемов изготавливаемой продукции в любое время года. Единственный его недостаток в домашнем изготовлении – необходимо понимать принцип работы каждого элемента внутри, чтобы воск не стопорился и не застывал.

Электрическая

Прототип солнечной модели, но со значимыми улучшениями. Первая не позволяла топить воск целый день, сложно было следить за кругом солнца и контролировать угол наклона стекла. Электрическая совершенная модель позволяет устанавливать постоянную температуру нагрева на определенное время, что удобно, когда пчеловодство требует внимания.

Электротопка подключается к сети, сырье находится в сетке, после негревания стенок устройства происходит нагревание. Воск также поступает по трубкам или оседает на дно, после чего его можно достать через дверцу. Удобный вид для быстрого и регулярного промысла.

Рамочная

Предыдущие модели подразумевали использования воска, который вырезали из сот. Это неудобно, постоянно нужно было переселять пчелосемьи и менять домики. Рамочная подразумевает вытопку материала прямо из сота, его достаточно вытащить из домика.

Для небольшой пасеки 6-рамочное оборудование будет оптимальным вариантом. Как это работает? В изготовленный бак подвешивают соты, разводят костер под ним, вода равномерно топит воск, который падает в воду и оседает там. Нужно постоянно следить за очагом, чтобы костер не прогорел и воск не застыл от этого.

Советы начинающим пчеловодам

Многих начинающих пчеловодов интересует вопрос о том, сколько нужно времени уделять уходу за пчелами. Множество проведенных исследований подтвердило, что в среднем на облуживание и уход за десятью ульями необходимо потратить приблизительно шесть часов в неделю.

Еще одним волнующим многих вопросом является то, сколько нужно пчелиных семей для организации первого улья. Специалисты считают, что три-пять семей пчел будут оптимальным количеством для новичка, желающего постигнуть тайны пчелиной жизни и научиться получать от нее определенную пользу. Конечно, многое зависит от условий, которые имеются для содержания пчел. В сборе меда в первое время очень пригодится изготовленная солнечная воскотопка своими руками.

Также нужно сказать о том, как близко следует размещать ульи друг от друга. Рекомендуется устанавливать ульи не ближе четырех метров друг от друга в ряду, а также соблюдать расстояние пять-шесть метров между рядами. Однако эти рекомендации могут не подойти для пчеловодов, имеющих небольшие участки. Поэтому следует знать главное правило, что на участке в пятнадцать квадратных метров не следует размещать больше пятнадцати пчелиных семей.

Похожие записи:

Ремонт оборотов болгарок своими руками Как сделать багажник-палатку на автомобиль своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
