Воскотопка своими руками в домашних условиях: фото и чертежи

Самостоятельное изготовление

В продаже имеются паровые воскотопки разных конструкций. Однако помимо цены, которая «кусается», они часто не устраивают пчеловода в силу каких-либо причин. Рассмотрим, как своими силами сделать устройство для обработки воскосодержащего сырья.

Простейшая конструкция паровой воскотопки

Рассмотрим конструкцию, которую легко сделать в домашних условиях. Простейшая самодельная паровая воскотопка представляет собой бочку с водой или высокую кастрюлю, которую устанавливают на источник нагрева. На дно бочки помещают небольшую подставку, а на нее блюдо с высокими краями. Это может быть тазик или миска из нержавейки.

Из металлической нержавеющей сетки делают корзину для загрузки воскового сырья. Корзину крючками подвешивают внутри бочки над блюдом. Сверху всю конструкцию накрывают крышкой. При кипячении воды корзина со всех сторон охватывается паром, воск расплавляется и стекает вниз.

Необходимо следить, чтобы расплавленный воск не превысил объем блюда и не вылился за его края.

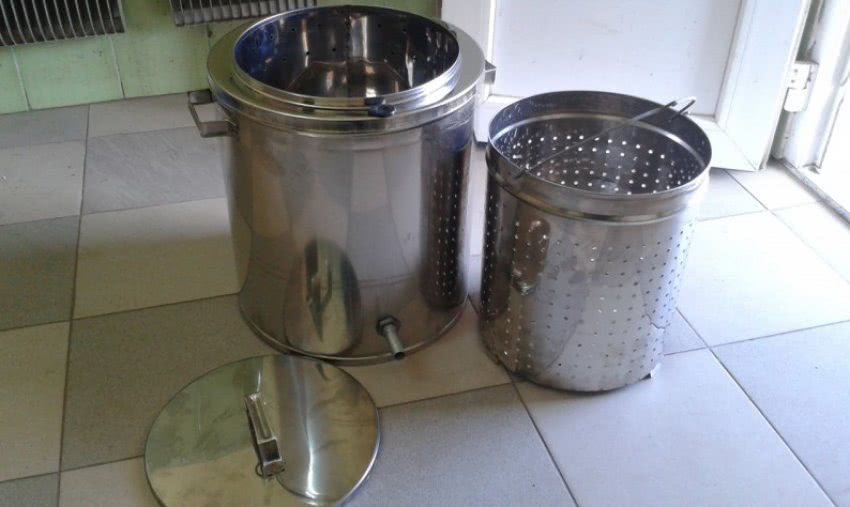

Из стиральной машины

В старых активаторных стиральных машинах баки были сделаны из нержавейки. Их можно с успехом приспособить для создания устройства, в котором для получения воска используется пар. Бак служит камерой для воскового сырья. Чтобы изготовить паровую воскотопку дно его обрезается и вместо него приваривается решетка из нержавейки. В качестве емкости для воды используют 40-литровую кастрюлю.

Для сбора воска устанавливают вверху этой кастрюли большую алюминиевую миску. При этом края миски обрезают так, чтобы она плотно входила в кастрюлю и зависала на ребрах жесткости. Можно предусмотреть подставки под миску. По краям миски сверлят отверстия диаметром 10 мм. Через них пар будет проходить вверх к восковому сырью.

В кастрюлю наливают ведро воды, устанавливают миску и сверху бак от стиральной машины. Он входит в кастрюлю на 1-2 см. Затем загружают вырезанную сушь и накрывают крышкой. Камера для загрузки получается большой. За один раз можно обработать сушь от 25 рамок. Расплавленный воск собирается в алюминиевой миске.

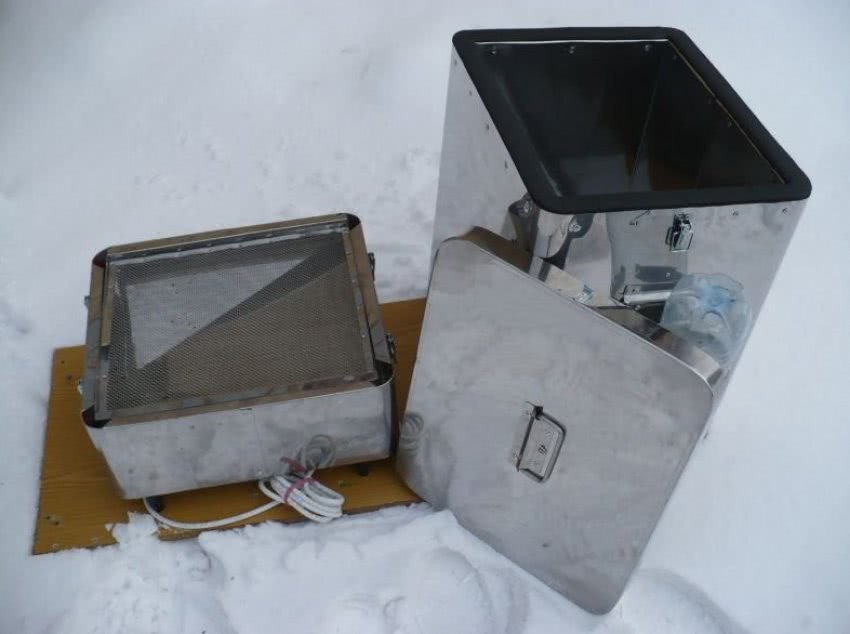

Воскотопка паровая рамочная

Вытопка воска, непосредственно из рамок с сушью, – это мечта каждого пчеловода:

• он избавляется от длительной процедуры вырезки суши;
• рамки в процессе вытопки дезинфицируются и очищаются;
• для дальнейшего применения достаточно только подтянуть проволоку в рамках.

Рамочная воскотопка своими руками достаточно сложна в изготовлении. Однако на большой пасеке имеет смысл этим заняться.

Конструкцию делают из двух прямоугольных баков из нержавейки. Внутренний бак имеет сетчатое дно (а иногда и стенки) и устанавливается на подставках. Под ним располагается под наклоном металлический противень с бортиками, на который стекает расплавленный продукт. Внизу наружной емкости сделано отверстие для вывода воска. Противень в нижней своей части сужается и узким концом выходит в это отверстие.

Наружную емкость накрывают крышкой, которая обеспечит отражение пара и быстрый прогрев рамок.

Очень распространены паровые рамочные воскотопки, в которых источник пара находится отдельно от камеры загрузки сырья. Емкость с водой (это может быть алюминиевая фляга на 40 л), устанавливают на источник нагрева. В крышке делают отверстие, по которому подают пар в камеру загрузки. Камера соответствует размерам рамок. Желательно утеплить ее со всех сторон. Снизу камеры устанавливают решетку и подон для сбора. В качестве камеры может служить улей, оборудованный наклонным металлическим противнем с высокими бортиками для сбора продукта.

Продумайте хорошо вопрос переработки воскового сырья на вашей пасеке. Возможно, именно устройства с использованием пара будет для вас идеальным решением.

Изготовление своими руками

В домашних условиях возможна сборка воскотопок следующих типов:

• простейшего аппарата из старой кастрюли или бочки;
• установки рамочного образца;
• агрегата из внутренней оболочки сломанной стиральной машины.

Простейшая конструкция

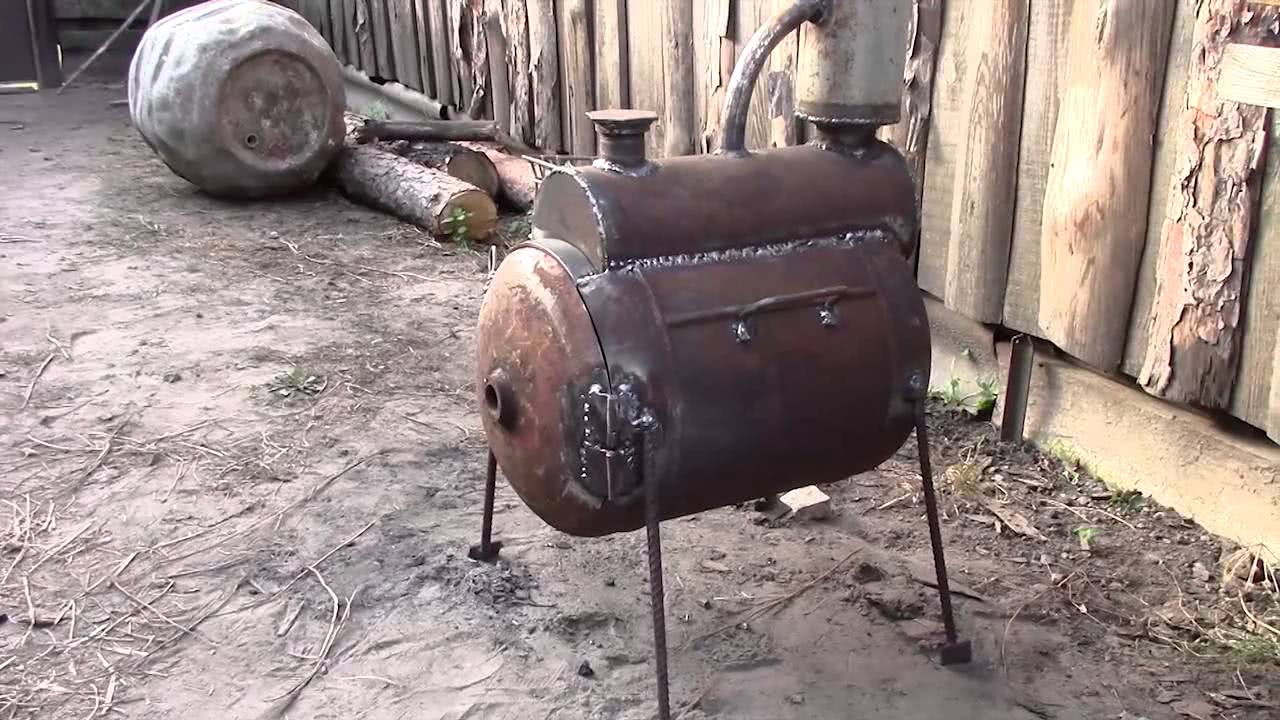

Стандартную воскотопку собирают на основе стального баллона от сжиженного газа или старой металлической бочки. Емкость устанавливают над открытым огнем или крепят на поверхности чугунной печи. Внутрь резервуара наливают воду и располагают проволочную подставку для металлической миски. Сетку с измельченными сотами подвешивают на крюках в верхней части резервуара, горячий пар обтекает миску, растапливает воск, а затем уходит через отверстие в крышке. В процессе работы необходимо следить за уровнем воска в миске и своевременно менять тару.

Из стиральной машины

Чтобы собрать оборудование из стиральной машины, потребуется внутренний бак от устройства активаторного типа, изготовленный из нержавеющей стали (использовать узлы из углеродистой стали не рекомендуется). Донную часть следует аккуратно срезать ножницами по металлу или абразивным инструментом, полученное отверстие закрыть решеткой из нержавеющей стали. Детали соединить между собой контактной сваркой (с использованием специальных электродов для нержавеющих сталей) или заклепками.

Для хранения запаса воды применяют алюминиевую кастрюлю емкостью до 50 л, в верхней части которой на крючках крепят металлическую миску. По краям тары сверлят отверстия диаметром 10-12 мм, позволяющие подавать горячий пар. После загрузки бака нарезанными сотами заправляют кастрюлю водой, а затем устанавливают резервуар над кастрюлей. Расплавленный воск стекает в миску, вместимость установки позволяет одновременно обрабатывать материал, снятый с 22-25 рамок.

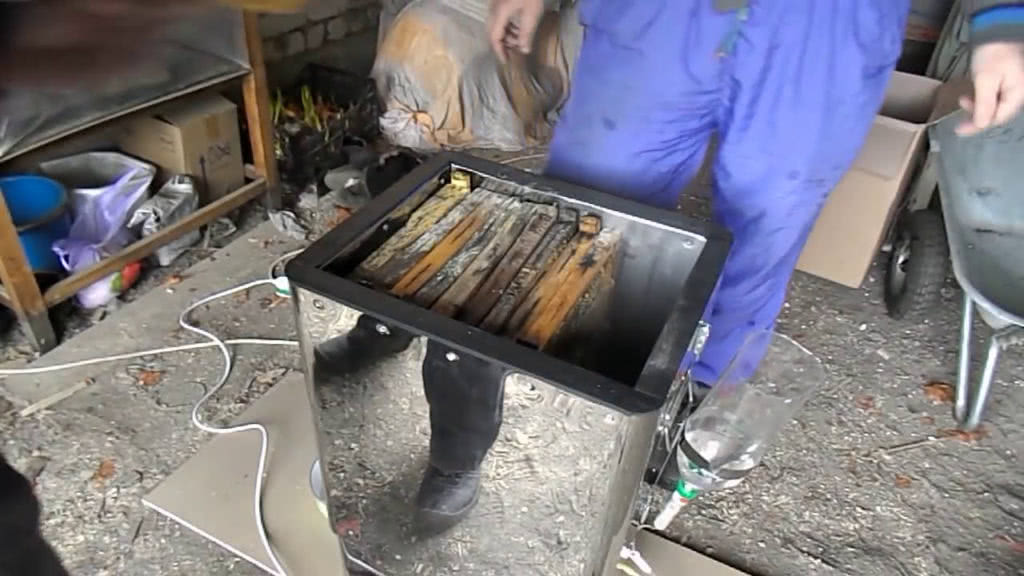

Рамочная паровая воскотопка

Оборудование рамочного типа обладает преимуществами:

• не требуется извлечение и измельчение сот (суши);
• нагрев деревянных каркасов позволяет удалить загрязнения и продезинфицировать поверхности.

Самодельный агрегат состоит из бака с двойными стенками, изготовленного из нержавеющей стали. Внутренний элемент имеет перфорированную нижнюю часть, верхняя торцевая поверхность позволяет закрепить деревянные рамки с находящимися внутри сотами.

Под дном находится стальной лист для слива растопленного воска в заранее подготовленную емкость. Внешняя металлическая оболочка с крышкой распределяет потоки пара и обеспечивает постоянную температуру (допускается применение синтетического или натурального теплоизолирующего материала).

https://youtube.com/watch?v=9YGoVwujAF0

https://youtube.com/watch?v=AetFSUPf0PA

https://youtube.com/watch?v=Qjva9JhnyYU

Видео: перетопка воска своими руками

Сырьем, которое используется пчеловодами для получения воска, служат непригодные для дальнейшего использования соты. Они могут быть выбракованы по различным причинам. Также воск добывается из крышечек (забруса) от запечатанного мёда. Из 10 кг такого сырья можно получить 3-5 кг воска. Так как работает паровая воскотопка по принципу паровой бани, для того, чтобы вытопить воск из ненужных сот, их нужно загрузить в специальный отсек и залить воду. Дальше всё просто. Ставим паровую воскотопку на очаг или включаем ее (если у вас она электрическая) и ждем перетопку. Если в конструкцию вашей воскотопки уже входит пресс, то с его помощью нужно создавать давление периодическим прокручиванием рукоятки. Когда жидкий воск застынет его можно извлекать из той емкости, в которой он находится.

Как создать своими руками и в домашних условиях

Нашими рационализаторами и изобретателями изготавливаются различного рода самоделки для использования в домашнем хозяйстве. Не обошли они стороной и пчеловодство. Не один пасечник часто задумывался над тем, как сделать например, такую воскотопку, чтобы ее КПД был максимальным.

Такой по праву является паровая воскотопка. Основным элементом устройства является бак, соединяющийся с ящиком корпуса при помощи шланга. Сам корпус закрывается крышкой и для его изготовления используют дерево. Внизу расположена металлическая сетка для грубой очистки продукта.

В корпусе на плечиках размещают рамки для переплавки, а в боковую корпусную стенку вставляют шланг для подачи пара. При поступлении жидкого воска открывают кран, через который пчелиное вещество вытекает в подготовленную посуду с водой.

Перед тем как пользоваться устройством, нужно хорошенько проверить крепление шланга к баку и к корпусу, чтобы избежать возможных паровых ожогов.

Работает такая самодельная установка следующим образом: наливают половину бака воды, внизу под ним разжигают огонь. После того, как вода начнет закипать, образовавшийся пар подают через шланг в корпус. При этом, соты нагреваются и начинает плавиться воск, который падает на дно, а через кран вытекает в другую посуду с водой.

Чаще всего такое устройство используют пасечники-любители на домашних небольших пасеках. Сегодня котел для нагревания воды часто оборудуют ТЭНом, который резьбовым способом закрепляют внизу бака, и подключают к электросети. Преимущества такого нововведения – очевидны:не нужно заготавливать дрова, разводить огонь, отсутствует дым.

После перетопки, оставшуюся мерву не следует выбрасывать, поскольку там находится примерно 20-25 % воска, который в домашних условиях никак нельзя достать из сырья. Так вот, эту мерву можно положить на сетку, перевернуть несколько раз, и вторично провести еще одну переплавку. А можно сдать в пчеловодческий магазин, поскольку на специальных предприятиях с этих отходов добывают весь оставшийся воск.

Оставшиеся отходы можно использовать для отопления дома. Для этого их кладем вперемешку с опилками в ведра, в результате чего получаются отличные брикеты для отопления дома. Теплоотдача – фантастическая!

Принцип работы

Принцип работы паровой воскотопки может вызвать затруднения только у начинающих пасечников. Но разобраться с этим можно достаточно быстро, поскольку никаких особых сложностей здесь нет. Вся процедура осуществляется поэтапно:

Воскотопка паровая

Вначале в бак наливается необходимое количество воды.
Затем воскотопка помещается на огонь.
Только после этого во внутреннюю часть корпуса устанавливаются соты.
Процедура идет по следующему принципу: через установленную трубку внутрь проникает пар, за счет чего температура резко подскакивает, а воск плавится.
Через сетку наружу вытекает чистый продукт, а загрязнения и примеси остаются на фильтре.

Основные виды воскотопок

Сырье, как уже отмечалось выше, обрабатывается при высоких температурах. В роли источника энергии может выступать электричество и даже вода. И в зависимости от этого выделяют такие типы устройств:

• паровые;
• солнечные;
• электрические;
• центробежные.

Преимущество этих видов состоит в том, что их можно без проблем сделать своими руками.

Паровые

Особенность конструкции в том, что перетопка воска происходит прямо с рамок. Цена магазинной воскотопки подобного типа будет зависеть от материала (алюминиевые дешевле, чем из «нержавейки») и производителя. Как вариант, такой механизм можно изготовить в домашних условиях.

Посредством трубки-удлинителя (она располагается в воронке) воду заливают в нижний отсек бака. Необходимое количество воды напрямую зависит от объема изделия.

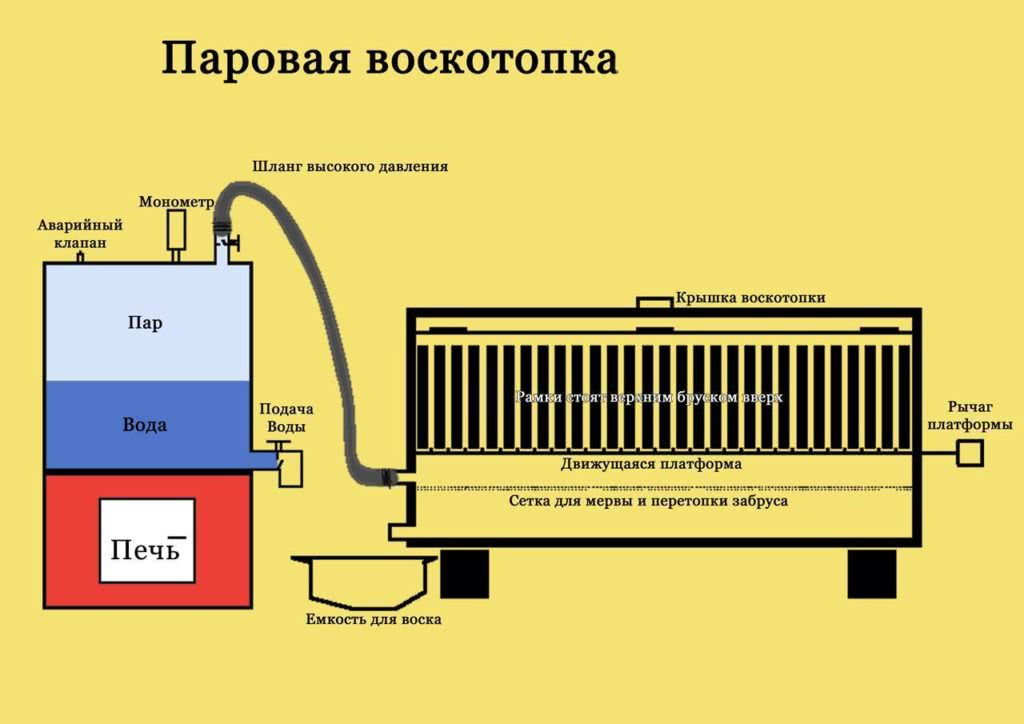

Схема паровой воскотопки

Воскотопка для пасеки

Далее емкость с сырьем нужно поместить в бак. Когда вода закипит, пар начнет выходить через трубку. В результате воск, растапливаясь под его воздействием, будет стекать через сетку, попадая на верхнее дно приспособления.

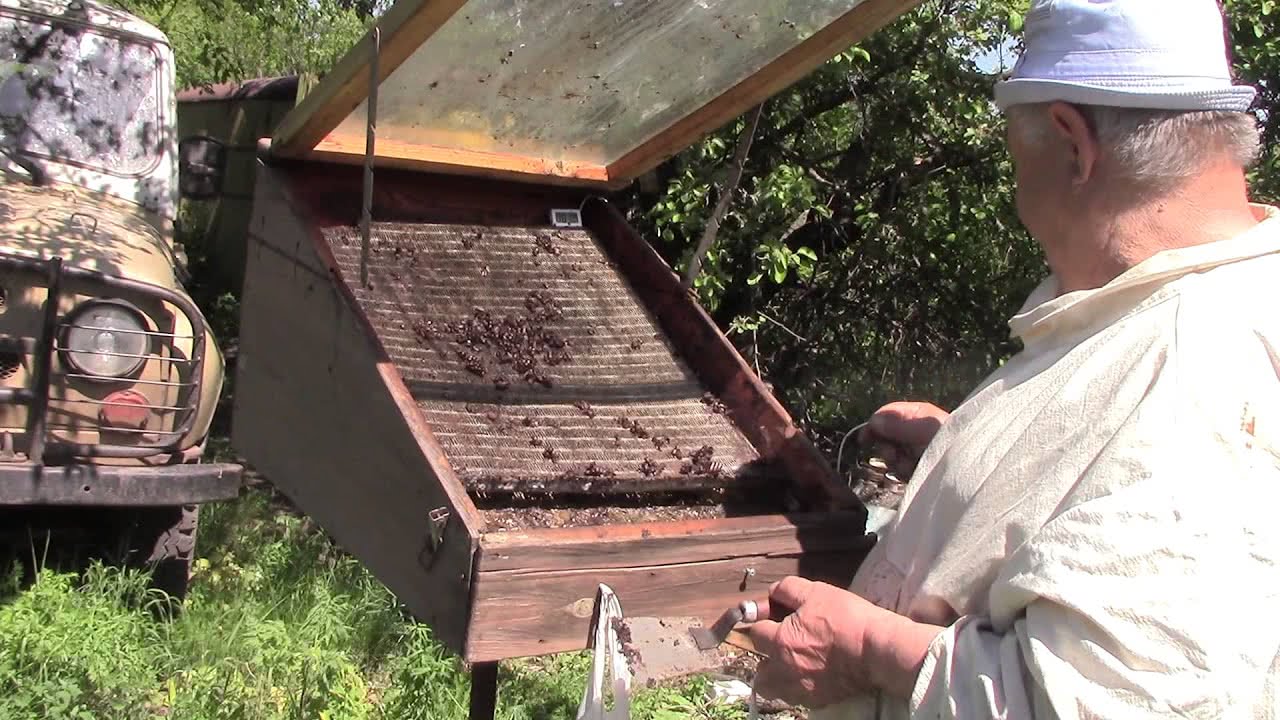

Солнечные

Подобная воскотопка представляет собой ящик, задняя стенка которого расположена выше передней. Обычно изготавливается из досок толщиной 20-25 мм.

Крышка конструкции состоит из двух частей:

• деревянная – она предназначена для накрывания конструкции, пока ее не используют;
• застекленная рама – с одним, изредка с двумя стеклами. Пчеловоды используют крючки, чтобы рама плотнее прилегала к корпусу.

Внутри корпуса располагается покрытый оловом железный противень и «корытце». Именно здесь будет размещаться сырье. При этом сам ящик устанавливается на деревянный столб.

Мнение эксперта
Пономарев Сергей Степанович
Пчеловод с 30-летним опытом, кандидат технических наук

Чтобы было легче поворачивать конструкцию, желательно сделать крестовину. Порой воскотопку устанавливают под углом, дабы больше солнечных лучей проникало.

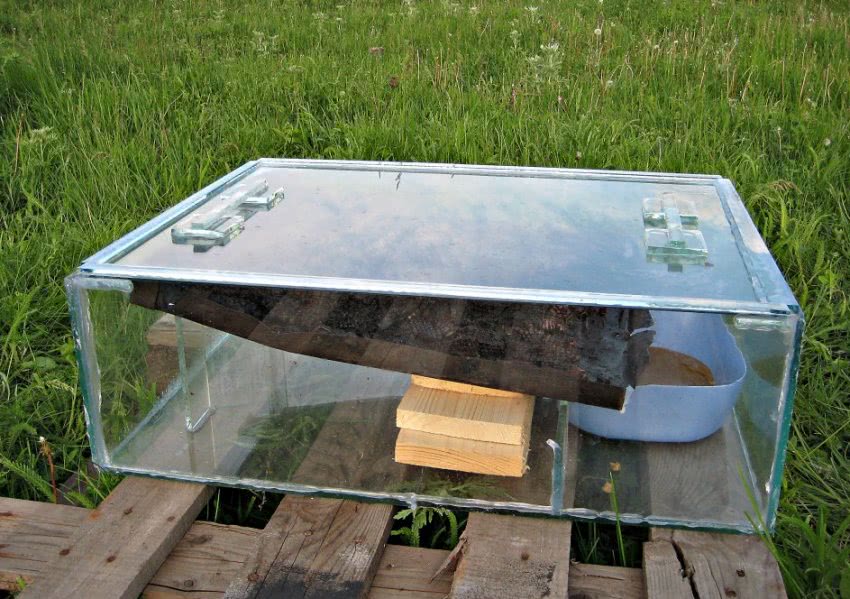

Пример солнечной воскотопки

Сырье, которое нужно перетопить, укладывается на сетку, расположенную между противнем и рамой. Благодаря сетке предотвращается попадание личинок, разных примесей и прочего

Также важно, чтобы сырье не касалось застекленной рамы. После этого воздух под стеклом нагревается солнечными лучами, воск начинает плавиться и падать на железный противень небольшими порциями

А с него, соответственно, стекать в «корытце».

Для улучшения характеристик солнечные воскотопки по-разному модернизируются. К примеру, часто их красят в черный цвет – так поглощение лучей возрастает. При температуре воздуха +19 и ясной погоде приспособление может разогреться до +120 градусов. Причем его нельзя оставлять на одном и том же месте – конструкция должна периодически поворачиваться в сторону солнца.

Электрические

Подобные конструкции позволяют достаточно быстро вытопить воск. Как правило, речь идет о воскотопках заводского производства, ведь при эксплуатации самодельных устройство риски будут высоки. Нагрев в электрических моделях может осуществляться за счет пара либо элементов накаливания.

Центробежные

Такие устройства функционируют за счет центрифуги и парообразователя. Сырье, помещенное в мешочек, нагревается паром при вращении ротора. Далее растопленный воск поступает посредством трубки-удлинителя.

Преимущества и недостатки

Паровая воскотопка – одно из важнейших приспособлений пасечника. Вытапливание воска паром сейчас довольно распространенный способ получения ценного экологически чистого продукта. Достоинства устройства состоят:

• в простоте изготовления агрегата и выполнения самого процесса плавления;
• в высокой эффективности выхода готового материала;
• в низком содержании в воске воды, повышающем качество продукта;
• в эффективной очистке сырья от посторонних включений и присадок в процессе конвертации.

Существенный минус приспособления – серьезные затраты электроэнергии или заготовка твердого топлива для создания нужного температурного режима. В самодельных установках обычно отсутствует терморегулятор, что часто вызывает перегревание воска и ухудшение его качеств.

Паровая воскотопка – необходимый инструмент пасечника для получения ценного продукта пчеловодства, приносящего дополнительный доход. Сделать ее несложно из подручных материалов и отработанной бытовой техники.

Специфика функционирования

Представленная паровая установка для топки воска работает очень хорошо. Вначале подготавливается вымоченная сушь, которая загружается в мешок холщовый, затем плотно завязывается. Мешок отправляется в бак, который наполняют дождевой водой. Не нужно доливать до верха около десяти сантиметров.

Далее можно приступать к разведению огня в топке. Учитывая степень плавления, временами можно мять мешочек. Когда наступает окончание процесса плавления, необходимо взять решетку эмалированную, надеть скобу, а затем опустить ее в бак

Важно хорошо закрутить винт, чтобы отжать воск. Все накрывается старым плащом или кошмой, оставляется до тех пор, пока не остынет

Затем можно снять скобу.

В результате получится восковое колесо весом в шесть килограмм. Из мешочка достаются все имеющиеся вытопки, тонким слоем укладываются на брезент или пленку. Спустя несколько дней они будут сухими.

Практически любое устройство для топки воска можно смастерить собственноручно, пользуясь соответствующими чертежами, а также полезными рекомендациями коллег.

Типы и виды воскотопок

Выделяют несколько типов воскотопок, различающихся по типу нагревательного устройства:

• паровые;
• солнечные;
• электрические.

Паровая

Воскотопка парового типа работает по принципу водяной бани. Данная конструкция имеет массу преимуществ. Первым из них является отсутствие прямого контакта сырья с водой, что позволяет получать чистую продукцию на выходе. Кроме этого, при повторной обработке появляется возможность полностью иссушить мерву. Для небольших пасек прекрасно подойдут бытовые пароварки или фабричные модели.

Знаете ли вы? Пчёлы, которые появились из осеннего расплода, живут 6–7 месяцев, а их сородичи, появившиеся весной, живут не более 40 дней.

Основная масса таких приборов предназначена для перетопки мелкого сырья и измельчённой суши. Для больших пасек производят подобные конструкции, предназначенные для обработки цельных рамок. Нагрев сырья в паровых воскотопках происходит за счёт пара, который поднимается вверх. Воск плавится уже при +62°С, а пар имеет температуру +100°С. Вытапливаясь, жидкий воск стекает в специальные поддоны.

Выделяют 2 типа паровых конструкций:

• состоит из 2 ёмкостей, вставленных одна в другую — в нижнюю заливают воду и нагревают, в верхнюю пар проникает сквозь отверстия непосредственно к сырью;
• ёмкость с водой находится отдельно от ёмкости с сырьём, а пар поступает через трубы или шланги, выдерживающие высокие температурные режимы.

Солнечная

Переплавка происходит за счёт тепла солнечной энергии. Конструкция представлена в виде ящика с наклонным металлическим или стеклянным лотком-противнем внутри, предназначенным для размещения сырья. Сверху конструкция накрывается двойной крышкой, внутренняя сторона которой покрыта светоотражающим материалом. Внешние стены конструкции покрыты чёрной краской.

Важно! Внутренние детали воскотопки, контактирующие с воском, обязательно должны быть только из качественного металла, не поддающегося коррозии. Нагревание происходит за счёт попадания прямых солнечных лучей на ящик и накапливания тепла чёрными стенами

При благоприятных погодных условиях летом в такой воскотопке стабильно поддерживается температура +100°С, иногда выше. Переплавленное сырьё стекает в специальное корытце в нижней части ёмкости. За ночь сырьё застывает. Утром в воскотопку помещают новое сырьё, а застывшее изымают из корытца

Нагревание происходит за счёт попадания прямых солнечных лучей на ящик и накапливания тепла чёрными стенами. При благоприятных погодных условиях летом в такой воскотопке стабильно поддерживается температура +100°С, иногда выше. Переплавленное сырьё стекает в специальное корытце в нижней части ёмкости. За ночь сырьё застывает. Утром в воскотопку помещают новое сырьё, а застывшее изымают из корытца.

Электрическая

Такие модели позволяют вытопить воск за короткий срок. Чаще всего такие конструкции покупают в магазине, чтобы снизить риски при эксплуатации. Электрические модели могут осуществлять нагревание паром или же за счёт деталей накаливания.

Процесс создания солнечной воскотопки

Солнечная самодельная воскотопка базируется на определенном принципе работы, а именно на использовании солнечной энергии. В комплектацию прибора входит противень, специальный корпус, а также корытце для сбора воска. Ее делают своими руками, воспользовавшись белой жестью, а в других случаях – фанерой, имеющей стеклянную или деревянную крышку.

Особенности применения данного оборудования:

солнечные лучи проникают сквозь стекло;
температура воска превышает семьдесят градусов;
в результате воск плавится, постепенно стекая в подготовленное корытце;
сеточка играет роль фильтра, которую устанавливают на край противня;
важно помнить, что ультрафиолетовые лучи обязаны попадать перпендикулярно.

Благодаря солнечной конструкции, изготовленной своими руками, получается более пяти килограмм натурального пчелиного воска.

Процесс изготовления солнечной воскотопки достаточно простой, а использование – быстрое, эффективное и удобное.

Многие пчеловоды используют данное сооружение в своей деятельности. Ее делают при помощи стекла и деревянного ящика. Вначале конструируется ящик, затем рама, которую изготавливают из саморезов и дерева. К противню и рамке крепится специальный держатель, вставляется стекло. Верх оборудования нужно покрасить. Также вас может заинтересовать и другой вид создания солнечной воскотопки, подробнее тут.

https://youtube.com/watch?v=pCgIo6GModA

Преимущества солнечного устройства с поилкой

Лучи солнца в правильно сконструированном устройстве нагревают воск до температуры 100 градусов. Топить воск нужно под воздействием высоких температур, он начнет стекать в корытце. Нужно перетопить воск, затем подождать пока он застынет, утром, когда устройство полностью заполнено, сырье вытягивается.

Преимущество солнечной воскотопки с поилкой для пчел

Экологически чистое качество.
Экономия.
Не нужно специально сжигать топлива.
Воск получается высококачественн ым.
Если нет порченого воска молью, можно применять восковые отходы.
Обратите внимание, если топить пчелиный продукт без зеркала, он выйдет желтым, с зеркалом, он получается темным. Если температура нагрева высокая, начинает топиться и прополис

Качество продукта не меняется.

Ценный пчелиный продукт

Пчелиный воск является продуктом восковых желез пчел. Особи используют его для строительства сот в ульях. Всем известно, что ульи оснащены сотами, в которые откладываются личинки, складируется перга и мед. С помощью воска происходит запечатывание ячеек в ульях.

В состав данного продукта входят следующие ценные вещества:

• микро- и макроэлементы;
• витамины;
• кислоты;
• вода;
• растительный пигмент и углеводород.

Применение и изготовление диафрагмы в улей Дадана

Пасечники должны помнить, что состояние улья пчел оказывает влияние на качество и количество будущей продукции, поэтому его нужно держать в полной чистоте и порядке. Для облегчения работы на пасеке рекомендуется оснастить ее такой конструкцией, как воскотопка, которая существенно облегчит работу пчеловода.

https://youtube.com/watch?v=4cwnsMd394M

Что для этого нужно?

Из старой стиралки каждый пчеловод может «слепить» воскотопку с высоким выходом продукции. Следует подчеркнуть, что затраты сил, энергии, финансовых средств будут минимальными. Может возникнуть резонный вопрос: «А почему выбор сделали в пользу паровой воскотопки?» Так вот, ответ содержится в ее преимуществах:

1. плавление восковместимого сырья проходит достаточно быстро и качественно;
2. обеспечивается максимальный выход продукта;
3. используется независимо от погоды и времени года, чего нельзя сказать, например, о солнечной воскотопке.

Поэтому, если у вас есть такая машина, то нужно ее разобрать на отдельные запчасти и выбрать нужные детали.Будущая паровая конструкция будет состоять из барабана, из корпуса, а также из бачка и должна быть оборудована наливным шлангом и сливным патрубком.

Для ее сборки необходимо запастись флягой на литров 20-30 (можно и больше), металлическим корытцем, резиновыми заглушками, силиконовым герметиком, электрической или газовой плиткой.

Что представляет собой приспособление

Для небольшой пасеки подойдет элементарное самодельное устройство. Аппарат предназначен для получения воска из пчелиных сот путем их плавления под действием высокой температуры. Качество добытого материала зависят от способа нагрева. Воск начинает плавиться при 65-68 градусах, а температура кипения воды – 100 градусов. Сырье нагревают паром, который образуется в автоклаве, вмонтированном в устройство или расположенным поблизости от него.

Существует 2 вида паровых воскотопок:

• состоящая из 2-х сосудов, меньший из них с сырьем размещен внутри большего, в котором налитая вода нагревается до состояния пара, поступающего сквозь отверстия в емкость с сырьем;
• 2-х отдельно расположенных емкостей, в этом случае пар поступает через трубу, выдерживающую высокотемпературный режим.

Расплавленный чистый воск стекает в специальный поддон для сбора готового продукта. На выходе получается чистый продукт благодаря тому, что соты напрямую не контактируют с водой.

Изготовление воскотопки из подручных материалов

Владелец пасеки может собрать воскотопку на основе:

• старого холодильника;
• соковарки или старой сковороды.

Из холодильника

При оборудовании воскотопки из холодильника используется металлический корпус, все пластиковые или резиновые элементы необходимо удалить. Также потребуется выпустить хладагент и демонтировать компрессор с трубками теплообменника. Из кожуха вынимают морозильную камеру с магистралями. Для дальнейшей сборки оборудования потребуется набор слесарного инструмента и силиконовый герметик, выдерживающий нагрев до +100°С. Краткая инструкция по изготовлению и эксплуатации:

1. Перевернуть корпус холодильника верхней стенкой вверх и прорезать отверстие диаметром 50 мм. Канал сверлят ближе к верхней крышке корпуса, что позволит организовать слив воска и конденсата.
2. Свернуть из листа тонкого оцинкованного металла воронку, вставить элемент в отверстие и заделать щели силиконовым герметиком.
3. Просверлить отверстие в нижней части корпуса (диаметр канала соответствует размеру шланга, по которому будет подаваться пар).
4. Обустроить внешний генератор пара (например, из старого баллона или кастрюли), соединить выходной патрубок с отверстием в корпусе холодильника рукавом, выдерживающим длительное воздействие температуры +100°С. Для нагрева воды может использоваться твердое или газообразное топливо или электрический ТЭН мощностью 1-2 кВт (при условии наличия на участке сети переменного тока напряжением 220 В).
5. Установить корпус холодильника под наклоном в продольном направлении на постамент, изготовленный из кирпича или деревянного бруса. Выходное отверстие воронки расположено ближе к грунту, между кожухом и землей должен оставаться зазор для установки емкости для сбора воска.
6. Смонтировать в корпусе мелкую металлическую сетку, которая позволит отделить от воска посторонние примеси (например, имеющуюся в сотах пыльцу или остатки расплодных коконов).
7. Установить направляющие, на которые навесить рамки. Количество элементов зависит от вместимости корпуса холодильника.
8. Закрыть крышку, а затем разогреть генератор пара.
9. Вытопить воск и собрать готовый продукт в заранее подготовленные емкости. Рекомендуется начинать вытапливание воска светлого цвета, темный материал предварительно следует замочить в воде на 12-14 часов, а затем загрузить в полость бывшего холодильника для переработки.

https://youtube.com/watch?v=OAIEfncAbC0

Существуют конструкции, в которых корпус холодильника является оболочкой для сбора пара. Внутри устанавливают сетчатую корзину с направляющими, на которые крепят рамки с сотами. После запирания крышки во внутренний объем воскотопки подается пар, жидкий воск и конденсат сливаются через шланги, оборудованные шаровыми кранами.

Из соковарки

Оборудование из соковарки не требует доработки элементов, но отличается уменьшенным объемом рабочей камеры. Изделие используют на небольших пасеках, т. к. вместимость резервуара позволяет вытапливать воск из измельченных сот, вынутых из 2-3 рамок. В нижнюю часть соковарки заливают воду, для нагрева используют газовую плиту, костер или печку с чугунным корпусом. В средней части устанавливают отстойник, предназначенный для сбора воска.

Верхняя часть соковарки занята ситом, в которое укладывают измельченное сырье. Поверх кастрюли устанавливают металлическую крышку, позволяющую поддерживать стабильную температуру во внутренней полости. По мере прогрева воск стекает в центральную секцию и сливается через выведенный сбоку шланг с зажимом или вентилем. После переработки загруженных измельченных сот укладывают следующую партию сырья. Одновременно рекомендуется проверить уровень воды: при падении объема следует долить жидкость.

Из сковородки

При использовании сковородки с высокими бортами (не менее 40 мм) следует выполнить действия:

1. Заполнить сковороду на 15-20 мм водой и поставить на газовую или электрическую плиту.
2. Уложить в стеклянную банку мелко нарезанные соты.
3. Поставить емкость в сковороду с водой. Нагретая жидкость начинает постепенно вытапливать воск из фрагментов сот.
4. После кипения воды перемешать ложкой или вилкой расплав в банке, добиваясь равномерной консистенции смеси.
5. Вынуть банку с растопленным воском и отфильтровать материал через несколько слоев марли.
6. Расфасовать очищенный воск по пластиковым резервуарам. Следует учесть, что методика подходит для переработки небольшого количества сырья.
7. После охлаждения расплава до комнатной температуры (для затвердевания необходимо до 24 часов) поместить воск в холодильник на хранение.

Из подручных материалов

Чего только не придумают эти люди! Все предметы должны иметь свое предназначение, а если они его утрачивают, значит надо им его вернуть.

Из холодильника

Да-да, вы все правильно прочитали! Этот прибор действительно можно сделать даже из холодильника! Она очень просто делается, а также отличается высокой производительностью.

Из стиральной машины

Из стиральной старенькой машинки можно также изготовить такой агрегат. Использование коробки станет лучшим выходом из ситуации и лучшим материалом для воскотопки.

Из соковарки

Соковарка тоже удовлетворяет требованиям к материалу воскотопки. Она отличается простотой конструкции и легкостью применения.

Электрическая воскотопка

В подобном устройстве сочетается работа от солнечных лучей и от электричества. Ведь порой энергии солнца бывает недостаточно. Обычно такую конструкцию приобретают в магазине в готовом виде.

В заключение отметим, что оснащение пасеки таким приспособлением, как воскотопка, значительно облегчит работу пчеловоду по сбору воска. Поэтому, если у вас ещё нет подобного оборудования, то при помощи этой статьи вы сможете легко и быстро соорудить его сами. Успехов в начинаниях!

Обратите внимание!

• Ухаживаем за красноухой черепахой

• Монтаж сайдинга своими руками пошагово: этапы работ и подробная инструкция

• 6 способов сделать антенну для телевизора своими руками

Паровая воскотопка — принцип работы

Паровая воскотопка — это устройство обладает простейшей конструкцией. В специальную емкость наливается вода. Она подогревается и «трансформируется» в пар. Который через патрубок попадает в емкость с восковым сырьем. Под воздействием пара воск плавиться и стекает через сетчатое дно в заранее подготовленную емкость. Оставшиеся после этого процесса отходы все еще содержат большое количество воска. Для его извлечения используют специальные прессы. В них используют подогретые в воскотопке отходы старых рамок. Так можно получить максимальное количество воска из выбракованных сот.

Принцип действия солнечной воскотопки

Принцип действия такой топки воска является очень простым и заключается в следующем. После попадания на крышку агрегата солнечных лучей воздух, находящийся внутри стеклянной емкости, начинает нагреваться до значительных показателей. По стандарту температура корпуса подобного прибора поднимается до 70-90 градусов. Таким образом, повышение температуры приводит к расплавлению воска, который начинает вытекать в подготовленную тару. Изготовленная солнечная воскотопка своими руками обойдется совершенно недорого и прослужит не один сезон.

В некоторых случаях на проем, по которому воск вытекает в емкость, устанавливают специальный фильтр, который позволяет очистить продукт от различных примесей. В качестве такого фильтра может выступать простая сетка, которая сможет задержать все крупные частицы.

Солнечный способ плавления является хорошим еще и потому, что оставшийся воск с примесями можно также использовать. Полученное сырье остается натуральным и не содержит каких-либо элементов. При этом подобным способом лучше топить светлый воск, который на выходе получается более качественным и чистым.

Виды и чертежи для изготовления воскотопки своими руками

Первое, что нужно сделать при формировании проекта воскотопки, – определиться с параметрами и функциональными особенностями. Для этого сначала продумывается чертеж

В процессе черчения важно учитывать каждый миллиметр, поэтому желательно использовать миллиметровку

Солнечная воскотопка своими руками: чертежи и пошаговая инструкция

Чтобы не использовать электрику, не топить костер или тратить газ, многие пасечники используют энергию солнца. Процесс изготовления солнечной воскотопки достаточно прост.

Необходимо подготовить такие материалы:

• доски;
• гвозди;
• черную или коричневую краску;
• планки и рейки;
• противень;
• стекло;
• шланг.

Обязательно почитайте: Что такое перга пчелиная: состав, как правильно принимать, противопоказания

Изготовление модели:

1. Смастерить ящик из досок, который по размерам будет больше рамки с сотами.
2. Изнутри покрасить ящик в темный цвет.
3. Из реек на высоте 10 см от дна сделать решетку.
4. Под эти рейки устанавливается противень.
5. Вставить шланг в отверстие дна для слива сырья в процессе топки.
6. На планки уложить рамку, сверху ящик накрыть стеклом.

Прямой луч попадает на стекло, нагревает корпус и внутреннее пространство.

Паровая воскотопка своими руками: чертежи

Паровое приспособление – простой вариант в плане изготовления и использования.

Необходимо подготовить такие материалы:

• сетку;
• металлические крючки;
• труба с большим диаметром;
• емкость для сбора воска;
• квадрат из металла;
• крышку от большой кастрюли, подходящую по диаметру к диаметру трубы;
• металл для изготовления дна;
• арматура.

Принцип изготовления паровой воскотопки:

1. К трубе приварить металл, формируя дно. На высоте 30 см приварить параллельно друг другу два куска арматуры.
2. Далее произвести сборку. В трубу залить ведро воды. На арматуру положить металлический квадрат. На подставку установить емкость.
3. Крючки разместить так, чтобы одним краем элемент цеплялся вверху, а к второй стороне примотать сетку.

В сетку укладываются соты в рамке. Когда труба устанавливается на огонь, нужно закрыть емкость крышкой. «Парогенератор» начинает работу, в результате воск плавиться и стекает в емкость.

Центробежная воскотопка своими руками

Температура создается не только благодаря нагревательным элементам или процессам. Можно использовать центростремительное ускорение для плавки сырья. Чтобы самостоятельно собрать приспособление, нужно разбираться в составлении электросхем.

Конструкция собирается из любых материалов. В качестве воскотопки с центробежной системой работы может выступать барабан старой стиральной машинки. Работа по изготовлению такого варианта конструкции сложная и требует умений и знаний.

Обязательно почитайте: Забрус пчелиный — что это такое в пчеловодстве: применение, лечебные свойства, противопоказания

Электрическая воскотопка

Для изготовления электрической воскотопки необходимо уметь составлять электрические схемы и паять.

Нужно подготовить такой набор:

• корпус — бак стиральной машины, корпус холодильника;
• реостат из утюга, который будет регулировать температуру;
• ТЭН от электроплиты;
• шнур для подключения к сети;
• металлический лист, который станет изолятором;
• сетку-рабицу;
• фильтр по желанию мастера.

Снизу размещается электрическая схема. Вверху корпуса натягивается сетка, на которую будут укладываться рамы. Использование простое – подключить прибор к сети.

Похожие записи:

Убрать супер клей с одежды Курятник своими руками на 10-20 кур пошаговая инструкция Скелетирование листьев в домашних условиях: мастер класс поделки c фото Ручной садовый бур своими руками Генератор сигналов для настройки усилителей Идеи для рабочего и нерабочего пылесова
