Листогибочный станок

С чего начать изготовление листогибочного станка

Чтобы сделать станок для гнутья листового металла, вам понадобится чертеж такого устройства или его подробные фото. Кроме того, следует учесть ряд таких важных факторов, как усилие, которое необходимо будет приложить для использования листогибочного станка, его масса и габариты (от которых зависит мобильность), себестоимость и доступность комплектующих. В итоге получаем следующие исходные параметры.

  • Максимальная ширина листа, который необходимо будет гнуть, – 1 м.
  • Максимальная толщина листового материала: оцинковка – 0,6 мм, алюминий – 0,7 мм, медь – 1 мм.
  • Количество рабочих циклов, которые будут осуществляться без переналадки или ремонта, – 1200.
  • Максимальный угол сгиба металлопрофиля, получаемый без ручной доводки, – 120 градусов.
  • Крайне нежелательно использование заготовок из специальных сталей (например, из нержавейки).
  • В конструкции листогиба следует избегать сварных соединений, плохо переносящих знакопеременные нагрузки.
  • Следует максимально ограничить количество деталей листогибочного станка, которые вам необходимо будет заказывать на стороне, прибегая к помощи токарей или фрезеровщиков.

Очень сложно найти чертеж устройства, которое бы удовлетворяло всем этим требованиям, но можно доработать наиболее удачное из них.

https://youtube.com/watch?v=-1P5hmWPl_Q

https://youtube.com/watch?v=8S5mD5bKOhg

https://youtube.com/watch?v=8-YYTn2FZmQ

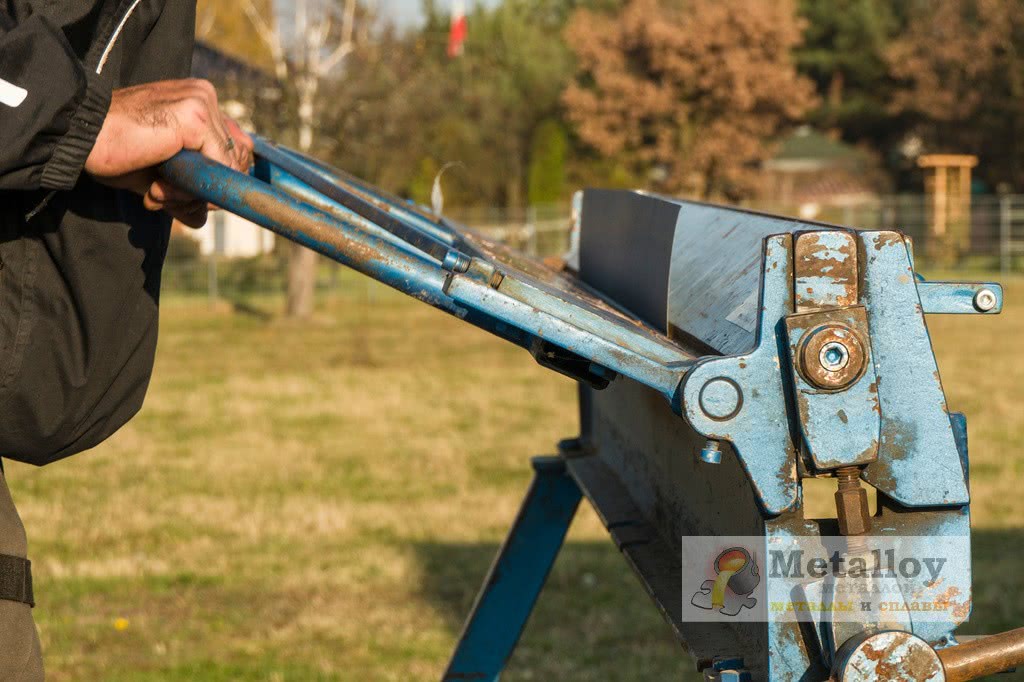

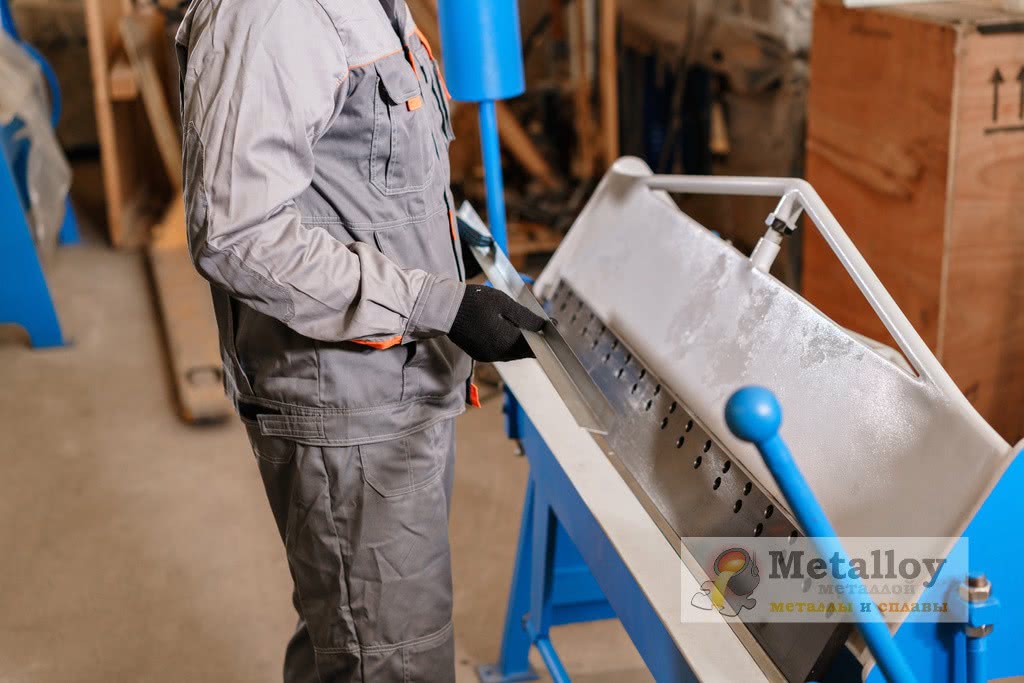

Ручные листогибы для гибки тонкого листового металла

Для работы с тонким листовым металлом толщиной до 2 мм и металлическими полосами используют ручные листогибы. Ручные листогибы — это самый простой тип гибочных станков, применяемых на производстве для гибки листового металла. В основном ручные листогибочные станки используют для изготовления штучных и мелкосерийных изделий.

Для небольших цехов, производств или строительных площадок, периодически занимающихся гибкой тонкого листового металла, купить ручной листогиб является самым недорогим и простым решением. Почему? Расскажем про основные преимущества ручных листогибов.

Длительный срок службы

Ручной листогиб отличается простой и надежной конструкцией, обычно выполненной из цельносварного стального материала. Состоит ручной листогибочный станок из станины, прижимной и гибочной балок. Благодаря таким особенностям конструкции, ручные листогибы долговечны и при должной эксплуатации могут проработать в течение 10 лет, не требуя капитального ремонта.

Простота в эксплуатации

Для работы на ручном листогибе необходим лишь один оператор. Сам процесс гибки очень прост. Оператор станка фиксирует металлический лист на рабочем столе прижимной балкой (траверсой), а затем посредством механического давления на подвижную (гибочную) балку осуществляет загиб листового металла до соответствующего угла. Для удобства работы некоторые модели ручных листогибов оснащаются ножной педалью.

Мобильность

Ручные листогибы бывают мобильными (от 35 кг) и стационарными (от 200 кг). Мобильные листогибочные станки идеальны для работы в «полевых» условиях и в помещениях небольшой площади. Они не нуждаются в электричестве и могут эксплуатироваться, например, непосредственно на строительной площадке.  Более тяжелые стационарные ручные листогибы чаще используются на промышленных производствах, изготавливающих крупногабаритные изделия из тонколистового металла.

Цена

Цена ручного листогиба существенно ниже по сравнению с электромеханическими и гидравлическими листогибами, поэтому при работе с листовым металлом толщиной до 2 мм купить ручной листогибочный станок будет самым выгодным и экономным вариантом.Обратите внимание, что стоимость ручного листогибочного станка может зависеть от комплектации и дополнительных опций (к ним относятся роликовые ножи для резки металла, дополнительные упоры, угломеры)

Сфера использования ручных листогибов

Ручные листогибы широко используются для изготовления различных изделий, например, кровельных элементов (откосов, ендов, снегозадержателей и т. д.), элементов для водосточных и вентиляционных систем, а также для производства профилей разнообразных форм.

Ручные листогибочные станки активно применяются в строительстве и на различных промышленных предприятиях по производству металлических изделий. Небольшая цена ручного листогиба делает такой станок доступным даже для малых предприятий и частных мастерских.

Что необходимо знать, прежде чем купить ручной листогиб?

Выбирая ручной листогиб, прежде всего нужно учитывать запросы производства, например, какой металл будет обрабатываться на станке. От этого будет зависеть максимальная толщина металла — это один из самых важных параметров при выборе любого листогиба.Также важна допустимая ширина заготовки. Большинство ручных листогибочных станков выпускаются под размер листа 2 метра, 2.5 метра и 3 метра. Хотя существуют отдельные модели, которые позволяют работать с листами до 4400 мм.

Самая популярная конструкция листогиба и ее улучшение

Конструкцию ручного листогибочного станка, показанную на чертеже №1, можно без труда усовершенствовать. По приведенному чертежу видно, что приспособление для гибки листового металла состоит из таких элементов, как:

Чертеж №1: Для постройки нашего листогибочного станка мы применим данную схему

  1. подушка, изготовленная из дерева;
  2. опорная балка из швеллера 100–120 мм;
  3. щечка, для изготовления которой используется лист толщиной 6–8 мм;
  4. подвергаемый обработке лист материала;
  5. прижимная балка, сделанная из уголков 60–80 мм, соединяемых при помощи сварки;
  6. ось для вращения траверсы (изготавливается из металлического прутка диаметром 10 мм);
  7. сама траверса – это уголок с размерами 80–100 мм;
  8. рукоятка приспособления, изготавливаемая из прутка диаметром 10 мм.

У траверсы листогиба (пункт 7), которую согласно изначальному чертежу предполагается делать из уголка, условно показан вариант исполнения из швеллера. Такая модернизация в разы увеличит выносливость траверсы, которая при использовании уголка в определенный момент неизбежно прогнется посередине и перестанет в этом месте создавать качественный сгиб лист. Замена на швеллер позволит делать не 200 сгибаний без рихтовки или замены данного элемента (что при более-менее активной работе весьма немного), а более 1300.

Чертеж №2: Основные элементы листогиба

Чертеж №2 позволяет более детально разобраться в конструкции самодельного листогиба:

  1. самодельная струбцина, сделанная из подходящего уголка (40-60 миллиметров) и винта с пяткой и воротком;
  2. щечка;
  3. швеллер, выступающий в роли опорной балки станка;
  4. кронштейн прижимной балки, выполненный из уголка 110 миллиметров;
  5. сама прижимная балка листогиба;
  6. ось вращения траверсы;
  7. сама траверса.

Усиливаем прижимную балку

Ниже мы рассмотрим схему усиления прижимной планки. Однако, если в качестве прижима у вас изначально будет достаточно массивный уголок, а гнуть чрезмерно толстые листы на своем листогибе вы не планируете, то вполне можно обойтись без усиления прижимной планки описанным способом.

Стоит ли связываться с усилением прижима, зависит от условий работы станка

Чтобы продлить срок службы прижимной балки и сделать его сопоставимым со сроком службы траверсы, следует дополнить данный элемент конструкции, который изначально по чертежу выполнен из уголка, основой из металлической полосы с размерами 16х80 мм. Переднему краю данной основы нужно придать угол 45 градусов, чтобы выровнять ее плоскость с плоскостью самого прижимного уголка, а непосредственно рабочей кромке данного элемента следует сделать фаску около 2 миллиметров.

На чертеже №2 полученная деталь в разрезе указана на дополнительном рисунке вверху справа. Эти меры позволят металлу прижима работать не на изгиб (что крайне нежелательно), а на сжатие, тем самым многократно увеличивая срок службы без ремонта.

Также следует позаботиться о фрезеровке нижней плоскости прижимной балки, которая и формирует сгиб. Неровность данной плоскости, согласно общепринятым правилам, не должна превышать половины толщины сгибаемой заготовки. В противном случае согнуть заготовку ровно, без вздувшейся линии сгиба, не получится. Следует иметь в виду, что отдавать балку на фрезеровку следует только тогда, когда на ней уже есть все сварные швы, поскольку их выполнение приводит к изменению геометрических параметров конструкции.

Повышаем надежность креплений станка

В листогибочном станке есть еще один большой недостаток – схема его крепления к рабочему столу. Струбцины, которые предусмотрены в данном приспособлении, являются очень ненадежным вариантом крепления, особенно если учитывать быструю утомляемость сварных швов. От таких крепежных элементов можно вообще отказаться, что также позволит избежать необходимости использования сварных соединений и щек. Решить эту задачу позволяют следующие действия:

  • изготовление опорной балки, которая будет выступать за пределы рабочего стола;
  • проделывание U-образных проушин на концах опорной балки;
  • крепление опорной балки к рабочему столу при помощи болтов (М10) и фасонных гаек с лапами.

Если щек в усовершенствованном листогибочном станке уже не будет, то как к нему прикрепить траверсу? Решить такой вопрос можно достаточно просто: использовать для этого дверные петли-бабочки, которые обычно применяются для навешивания тяжелых металлических дверей. Крепить такие петли, обеспечивающие достаточно высокую точность, можно при помощи винтов с потайной головкой. На чертеже №2 это дополнительно проиллюстрировано внизу справа.

Согнуть на листогибочном станке с траверсой, закрепленной на петли-бабочки, можно множество заготовок, так как эти петли отличаются очень высокой надежностью.

Эффективный листогибочный станок из металлических балок

Чтобы изготовить данный вариант вам необходим верстак с относительно гладкой и ровной поверхностью, материал — предпочтительно металл, но и дерево подойдет. Также понадобятся уголки с размерами полок 4-5 см, толщина — не более 5 мм.

Размеры данных деталей зависят в первую очередь от того, какой объем работ вы собираетесь выполнять. Вы можете также взять металлические балки, которые пригодятся только в том случае, если сложность и тяжесть работ действительно высока.

Вам будут необходимы: петля для дверей в размере двух штук, винты с диаметром от 1,5 см до 2,5, пружины. Обязательно нужен аппарат для сварки и перфоратор.

Чтобы сделать листогибочный станок из балок следуйте следующим инструкциям:

  1. Две балки кладут вместе, на концах врезают петли для дверей. Край должен быть срезан под сорок пять градусов. Третью балку должны срезать идентично, учитывайте что глубину нужно увеличить, потому как данная деталь должна быть более подвижной, в отличие от остальных.
  2. К одной из балок вы должны приварить две детали с обеих сторон. Их задача заключается в том, что они позволяют прикрепить фиксирующий болт.
  3. К деталям нужно прикрепить болты.
  4. Теперь необходимо прикрепить третью балку, а сверху прикрепить пластинки из металла, по центру которых необходимо сделать отверстия с диаметром больше, чем у болтов.
  5. Обрежьте пружины так, чтобы она приподнимала третью балку на один сантиметр максимум.
  6. К верхней части винта обязательно прикрепить два обрезка, которые будут использоваться как ручки.
  7. На третью балку теперь приваривайте ручку из любого понравившегося вам материала. После этого вы можете начинать работать.

Благодаря данному рецепту у вас получится такой станок, с помощью которого можно будет гнуть детали действительно внушительных размеров и толщины. Такой станок обязательно пригодится при строительстве чего-либо, ведь балки большого размера в магазине стоят действительно немало.

Как купить Ручные листогибы

Компания «МОССклад» поставляет Ручные листогибы во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Приобрести Ручные листогибы у нас очень легко:

  • Выберите интересующий товар в таблице выше
  • Узнайте его характеристики, посмотрите фото и видео, нажав на название модели
  • Купить Ручные листогибы: позвоните бесплатно из любого города РФ 8-800-333-51-02 или отправьте запрос на info@mossklad.ru

Как повысить прочность креплений станка

В листогибочной машине есть еще один большой недочет — схема ее крепления к рабочему столу. Струбцины, которые учтены в предоставленном приспособлении, являются очень ненадежным видом крепления, особенно если учесть быструю астеничность сварочных швов. От этих крепежных частей можно, вообще, отказаться, что также разрешит исключить необходимость использования сварных монтажей и щек. Решить эту задачу разрешают следующие действия:

  1. Производство опорной балки, которая будет выдаваться за пределы рабочего стола;
  2. Выделывание U-образных проушин на концах основной балки;
  3. Крепление основной балки к рабочему столу с помощью болтов (М10) и фасонных гаек с лапами.

Если в улучшенном листогибочной конструкции не будет щек, то как к нему прикрепить траверсу? Решить подобный вопрос можно довольно просто: применять для этого дверные петли-бабочки, какие традиционно используются для навешивания тяжелых железных дверей. Крепить эти петли, обеспечивающие довольно высокую точность, можно с помощью винтов с тайный головкой.

Согнуть на листогибочном станке с траверсой, прикрепленной на петли-бабочки можно множество болванок, так как эти петли отличаются очень высокой прочностью:

  1. Усиленная опорная балка;
  2. Маховик — резьбовая часть;
  3. Балка, обеспечивающая прижимание заготовки;
  4. Штатив для крепления установки элементов к рабочему столу;
  5. Траверса, с помощью которой можно согнуть разделываемую заготовку.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Чертеж гибочного станка для листового металлаЛистогиб — проекция сбокуДругая модель

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

Вырезаем выемки под петли

  1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.
  2. Приваривают петли с двух сторон (проварить с лица и с изнанки).
    Хорошо провариваем петли
  3. К одному из тавров (дальнему от вас, если их «раскрыть») приваривают по две укосины с каждой стороны. Они нужны чтобы можно было установит на них болт-фиксатор прижимной планки.Такие укосины

Тестирование устройства и окончательная доводка

ручной листогиб

Проверяют работу загибочного станка на тонком податливом металле. Материал для сгибания устанавливают в устройство, прижим подтягивается струбцинами. Нужно проверить правильность размещения щечек по отношению к станине. Для этого выполняют несколько загибов и подправляют при надобности. Если щечки установлены верно, их окончательно приваривают к станине.

С помощью отверстий в прижимных кронштейнах в основании проделывают отверстия поперечником 8 мм с резьбой М10. Уже готовые в прижиме отверстия увеличивают до поперечника 1 см. В отверстия в основании (с резьбой) вкручивают болты по направлению снизу вверх, шляпки приваривают.

https://youtube.com/watch?v=AEhdbRD-ciE

В результате несложных операций получается недорогой, удобный в управлении и надежный станок. Есть у него и несколько небольших минусов:

недостаточно продумано крепление щечек и пуансона. В этом узле во время работы металл взаимодействует с металлом и постепенно перетирается. Через некоторое время механизм начинает люфтить. Лист металла загибается недостаточно четко.

Если планируется гнуть большой объем листового металла, чертежи верхнего прижима придется немного доработать, на представленном работа выполняется достаточно медленно.

В изначальном варианте листогиб легко изготавливает короба из металла толщиной 2 мм, формирует фальцы, справляется с окрашенными листами.

Можно сделать гибочный станок своими руками, не используя никакие чертежи, из металлолома. Существуют экземпляры длиной до 2,5 м, которые за день выполняют до 350 м гиба черного металла. Профессиональные жестянщики часто предпочитают самодельный листогиб заводской конструкции.

Еще несколько моделей ручных листогибов с подробным описанием узлов в видеороликах:

https://youtube.com/watch?v=-P4IOAVPaaU

Какими бывают гибочные станки

Виды станков

Листогибочные станки:

  1. простые ручные листогибочные;
  2. гидравлические для профиля и листового железа;
  3. роликовые или валковые листогибы.

Станки для арматуры:

  1. ручные;
  2. с механическим приводом.

Дополнительно гибочный станок для арматуры может различаться по размерам. Эти размеры зависят от диаметра металлических прутьев, для которых они предназначены:

  • легкие для работы с прутьями диаметром до 20 мм;
  • тяжелые – для арматуры диаметром от 20 до 40 мм;
  • сверхтяжелые для гибки прутьев диаметром от 40 до 90 мм.


Разновидности станков для гибки.

Как и все оборудование такого рода, гибочные аппараты могут быть ручными механическими, а могут быть оборудованы электрическим приводом. Следует сказать, что на рынке имеется огромное количество предложений высокотехнологических версий. Особенно это касается листогибов с гидравликой.

Гибочные станки с чпу, например, представлены очень широко многими зарубежными и отечественными производителями.

Материалы и инструменты

Для изготовления самодельного листогибочного оборудования требуется:

Ровная, желательно металлическая поверхность чтобы можно было положить заготовку. Ее размеры зависят от размеров будущей конструкции.

Три уголка с шириной полки 45 мм и толщиной материала не меньше 3-х мм. Если требуется гнуть заготовки длиннее метра из листов большей толщины требуется и уголок больших размеров. Вместо уголка можно использовать тавр, «П»-образный швеллер или их комбинации. Все зависит от размеров и толщины листового металла. Чем толще и габаритнее по размерам металл – тем мощнее должна быть конструкция. Соответственно больше придется прикладывать усилие.

Дополнительные материалы:

  • 2 металлические дверные петли;
  • 2 винта диаметром 10-20 мм;
  • 2 гайки типа «барашек»;
  • 2 пружины металл на укосины толщиной 5-6 мм.

Инструмент:

  • сварочный аппарат;
  • болгарка с дисками и щетка для зачистки швов;
  • слесарный инструмент;
  • металлическая линейка.

Чертежи создания листогибочных станков

Инструмент с поворотной рамой для гибки заготовок

Подобное устройство, сделанное своими руками, домашние мастера используют чаще всего для загиба листовых изделий. Тем более что оно отличается от остальных листогибов большой универсальностью. Рабочий стол в нём создают из металла либо дерева. Размеры такого листогибочного станка — не меньше 2х1 м. Если понадобится согнуть большие заготовки, то можно с задней стороны устройства установить плоскость, размещённую на уровне со столом, или откидную раму. Делается это для крепления металла, чтобы он не выскальзывал при изменении положения.

Спереди рабочего стола следует прикрутить основание. Для этого понадобится швеллер с шириной верхней грани не больше 7 см. К его концам монтируют направляющие шпильки с пружинами. На них потом фиксируется прижим, передняя грань у которого должна быть скошена под углом в 45 градусов.

Для создания поворотной части используется уголок, размером 5х5 см, с установленной рукояткой. Монтируют его на петлях таким способом, чтобы верхняя грань материала в откинутом состоянии располагалась на одном уровне с основанием.

Простота конструкции такого листогиба и доступность материалов для его сборки позволяет хорошо сэкономить. Во многих случаях металл для рабочего стола и каркаса даже не нужно приобретать, ведь в каждой мастерской есть обрезки труб, уголков и швеллера. Из этих остатков получится отличный самодельный станок для гибки металлических листов.

Чертёж устройства из тавров

Чтобы сделать такой листогиб, понадобятся следующие материалы:

Ровная поверхность, лучше металлическая; Уголки не менее 3 штук с шириной полки около 45 мм и толщиной примерно 3 мм.

Самодельный листогибочный станок делается из тавра. Понадобится три куска такого изделия по 2,5 метра, небольшая металлическая пластина толщиной в 5 мм для укосин, два болта размером 20 мм, а ещё пружина. Сначала нужно сложить два тавра, а потом с двух концов у них сделать отверстия под петли. При этом края ямок скашивают под углом 45 градусов. Оставшееся изделие обрезают аналогичным способом, только выемку делают глубже, чтобы использовать в качестве прижимной планки.

Затем можно переходить к привариванию петель. Делать это надо обязательно с внешней и внутренней стороны. Потом к одному тавру фиксируют укосины. После этого монтируется прижимная планка, а сверху к ней приваривают пластины из металла с выемкой по центру. Диаметр такой ямки должен быть немного шире, нежели болта. Отверстие следует выровнять так, чтобы оно располагалось с установленной гайкой на одной плоскости, и приварить.

Следующий шаг — отрезание пружины, она должна поднимать прижимную планку на целых 7 мм. Болт необходимо пропустить в отверстие этого изделия, установить пружину и завинтить гайку. Когда будет вмонтирована такая же упругая деталь с другой стороны при откручивании планка будет сама подыматься.

Чтобы сделать приспособление для закручивания, необходимо к шляпке винта прикрепить отрезки арматуры. После этого останется только приварить ручку к подвижному тавру и можно приступать к работе. Такой станок будет довольно мощным, на нём получится гнуть даже толстые и длинные листы.

Валковый листогибочный станок своими руками

При создании и установке дымоходов, вентиляционных каналов и водосточных систем не обойтись без криволинейной гибки металлического листа. Прекрасно справляются с подобной задачей валковые листогибы.

Соорудить оборудование своими руками с тремя вальцами довольно легко. Ко всему прочему, его можно оснастить электромотором или ручным приводом. Основные детали валкового листогибочного станка следующие:

Опоры вертикальные из швеллера на подшипниках и с выемками под оси. Продольные валы. Их необходимо 3 штуки, подойдут трубы разного диаметра, имеющие заваренные торцы. Подобные изделия лучше использовать толстые, чтобы не допустить деформации. Рама. Узел прижима верхнего валка. Цепной либо зубчатый привод. Он необходим для обеспечения вращения валков с одинаковой скоростью и в одном направлении. Струбцины. Они перемещают опорные валки по горизонтали.

Одна вертикальная стойка в станке должна вращаться вокруг оси на 90–120 градусов. Так необходимо делать, чтобы заменить в последующем вальцы на цилиндры другой величины. Во время изготовления устройства вальцового типа стоит понимать, что его возможности будут ограничены силой человека. На таком самодельном оборудовании гнуть разрешается листовой металл шириной до 60 см и толщиной не больше 1,5 мм. Диаметр жёлоба можно регулировать путём перемещения валков.

Виды листогибов

Гибочные станки разделяют по разным факторам. Зависимо от типа привода, можно выделить такие виды оборудования:

  1. Ручные — модели, устанавливаемые в частных мастерских, на предприятиях. Состоят из прижимной пластины, рабочего стола, гибочного механизма, который работает после передачи усилия человека через специальные ручки. Для работы с оборудованием не нужно обладать дополнительными навыками.
  2. Механические — конструкции, которые состоят из маховика, подвижного вала, прижимных пластин. Чтобы согнуть заготовку, необходимо раскрутить маховик.
  3. Гидравлические — система, работающая с помощью жидкости. Под давлением она начинает воздействовать на гидроцилиндр, который сгибает лист.
  4. Электромеханические — состоит из электродвигателя, который с помощью ремней и набора шестерней передаёт усилие на прижимную планку, подвижный механизм. Позволяют сгибать заготовки большой толщины.
  5. Пневматические — механизмы, работающие с помощью пневмоцилиндров.
  6. Электромагнитные — современное оборудование, на котором устанавливаются электромагниты большой мощности. После включения станка они начинают передвигать сгибающую планку до заданного угла.

К отдельной группе стоит отнести компактные модели листогибов. Они могут использоваться на строительной площадке. Минус — недостаточная величина и мощность, что не позволяет сгибать листы больших размеров и толщины.


Ручной листогибочный станок

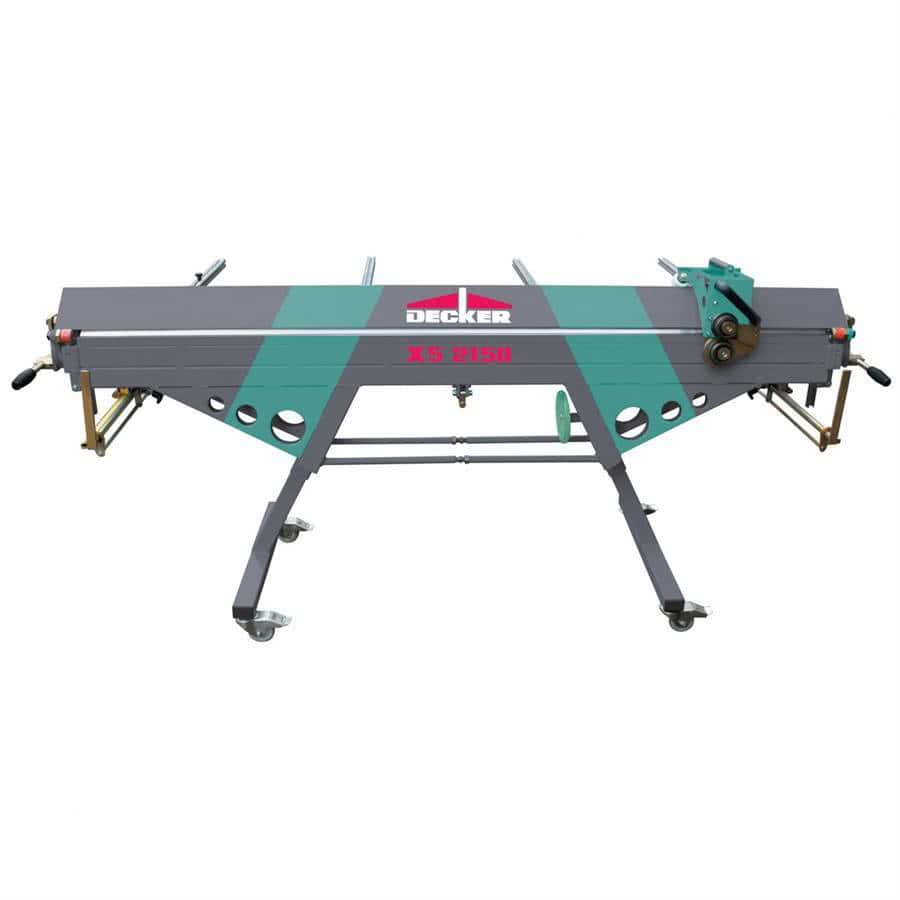

Ручной мобильный листогиб DECKER X5 – 3150



Станок используется для серийного производства сложных профилей листов длиной до 3 метров.

Прочная станина выполнена из качественной стали и установлена на стойки с поворотными колесами. Угол загиба 180 градусов.

Преимущества:

  • для качественной настройки зажимов устроены два эксцентрика, расположенные по краям прижимной траверсы.

  • путем опускания траверсы вниз ведется регулировка радиуса гибки.

  • магнитное покрытие гибочной балки не царапает металл с покрытием.

  • лезвия из легированной стали роликового ножа улучшают качество реза.

Внимание! Перед началом резки загрязненного материала лезвия рекомендуется обработать масляной суспензией или керосином. Это предотвращает их порчу.

Листогиб своими руками

Чтобы не тратить деньги на покупную модель, можно собрать гибочный станок для листового металла своими руками. Изначально нужно рассчитать размеры, нарисовать чертеж, подготовить расходные материалы, инструменты.


Листогиб своими руками

Подготовка и оборудование

Чтобы сделать конструкцию своими руками, нужно подготовить:

  • металлические швеллера;
  • уголки, зависимо от длины рабочей части;
  • дверные петли;
  • арматуру или трубы малого диаметра для изготовления ручек;
  • металлический лист, прутья для создания каркаса;
  • деревянный брус.

Из инструментов нужна болгарка, сварочный аппарат, щётка по металлу.

Этапы сборки

При изготовлении самодельного станка для гибки листового металла своими руками нужно:

  1. Нарисовать чертёж конструкции. Обозначить размеры, подвижные элементы.
  2. Изготовить каркас с устойчивыми ножками из швеллеров, металлических прутьев. На рабочем столе закрепить лист металла. Всё скрепляется сварочным аппаратом. Швы зачищаются щёткой, покрываются антикоррозийным составом.
  3. Закрепить уголки параллельно друг другу. Соединить их петлями. Это подвижный элемент, который нужно закрепить на рабочем столе.
  4. На одном из уголков нужно наварить трубки, которые будут выполнять роль ручек.

Гибочные машины применяются для изгибания металлических листов под разными углами. Чтобы не покупать дорогое оборудование, можно собрать его самостоятельно. Для этого нужно рассчитать габариты листогиба, подготовить материалы, провести сборку.

https://youtube.com/watch?v=9GrHalZzXrg

Конструкция листогибов

Сделать инструмент для гибки заготовок из металла можно только после ознакомления с его внутренним устройством, принципом работы. Конструкция ручного листогиба:

  1. Балка, зажимающая металлическую поверхность.
  2. Балка, которая сгибает лист.
  3. Устойчивое основание, на котором закрепляются основные элементы.
  4. Угломер — устройство, позволяющее выполнять сгибы под нужными углами.
  5. Рабочий стол. Должен оборудоваться ограничителями глубины.
  6. Рукояти для передачи усилия на гибочную балку.

Станок может дополняться гидравлическими или электрическими приводами.

Устройство листогиба

Виды листогибочных станков

Самодельный листогибочный пресс или изготовленный профессиональными мастерами может отличаться:

  • видом привода,
  • степенью механизации основного процесса,
  • точностью выполнения операций,
  • способом фиксации обрабатываемой заготовки.

Поэтому изготовление безопасной модели самодельного листогиба необходимо начинать с составления схемы и чертежей оборудования.

Вальцовый

Такие модели довольно широко распространены при производстве водостоков, баков, воздуховодов, других изделий круглой или овальной формы.

При изготовлении производители оснащают вальцы 2- 4 гибочными валами, электромеханическим или ручным приводом вращения, ручным, электрическим или гидравлическим прижимом валов. Приводной механизм для всех валов обеспечивает защиту листов заготовок от царапин, предотвращая ее проскальзывание.

Листогибочный пресс

Листогибочные прессы с гидравлическим приводом используют многие производственные предприятия для обработки толстых заготовок методом холодной деформации. Заготовка располагается между двумя шаблонами, которые смыкаются под большим давлением.

В результате выдавливается необходимая форма. Такая технология позволяет производить изделия, чья геометрия точно отвечает требуемым параметрам. В домашних условиях своими руками можно сделать листогиб с ручным или механическим приводом, но не ждать от него слишком высокого качества.

Траверсный

Чтобы сделать козырек, отлив для крыши, можно оцинкованный лист загнуть о кромку верстака или при помощи уголка. Если же нужна деталь с разнонаправленными гранями, без специального приспособления не обойтись.

Смастерив простейшую конструкцию самодельного листогиба для работ с жестью, можно с легкостью заготовку зажимать линейкой-фиксатором, а края под нужным углом до 180 градусов загибать подвижной траверсой. Ширину заготовок определяет длина траверсы, что необходимо учитывать при изготовлении приспособления.

Роликовый

Роликовые модели оборудования отличаются не только конструктивно, но методами работы. Они используются меньше, но при необходимости радиального изгиба или трубки, это лучший вариант использования приспособления.

С их помощью заготовка не сгибается, а закругляется, причем даже далеко от кромок. Изготовленный своими руками роликовый листогиб помогает мастерить полые круглые или овальные изделия.

Что такое зиг-машина и как ее сделать

Зиг-машина (или зиговочное приспособление) позволяет согнуть на изделиях из листового металла бортики жесткости, которые и называются зигами. Такие машины относятся к категории специального оборудования и могут быть выполнены с электрическим или ручным приводом. Ручные зиг-машины, также закрепляемые при помощи струбцины, могут иметь достаточно компактные размеры и переносятся в обычной сумке для рабочих инструментов.


Ручная зиг-машина со сменными роликами

Такие приспособления позволяют за один проход сделать качественную отбортовку не только на круглых изделиях (тех же обечайках металлических емкостей), но и на прямолинейных металлических листах. Эти устройства являются просто незаменимыми при изготовлении отдельных частей кровельных конструкций.


Разнообразие зиговочных роликов и их назначение

Рабочими элементами зиг-машины выступают вальцы-ролики, а ее использование позволяет значительно сэкономить на приобретении элементов кровельной конструкции, произведенных в заводских условиях. Если посмотреть видео, в котором показана работа такого устройства, становится понятно, что пользоваться им можно даже по месту непосредственного монтажа кровельной конструкции.

Виды листогибов и их конструкция

Прежде чем начать делать самодельный ручной листогиб, следует четко определить перечень задач, для решения которых он необходим. От основного назначения подобного устройства и будет зависеть, по какой схеме оно будет выполнено.

Наиболее простым является приспособление, в котором листовой металл гнется при помощи специальной траверсы. Посредством такого устройства можно легко согнуть лист металла на угол 90 градусов, используя лишь силу рук без дополнительных приспособлений, если ширина листа не превышает 0,5 метра. Основание листа закрепляется при помощи струбцин или в тисках, а его гнутье выполняется за счет давления, оказываемого траверсой. В некоторых случаях для получения угла сгиба ровно в 90 градусов может понадобиться вложенная проставка (на рисунке — справа), представляющая из себя обычную полосу металла, которая поможет компенсировать упругость листа.

Самая распространенная схема для самодельного листогиба

Более сложным по конструкции является листогибочный пресс, конструкцию которого составляют матрица и пуансон. Листовой металл в таком устройстве располагается на матрице, а пуансон опускается на заготовку сверху, придавая ей требуемый профиль. В домашних условиях листогибочный пресс вряд ли найдет применение, так как он достаточно сложен и небезопасен в использовании.

Схема работы листогибочного пресса

Вариант исполнения самодельного листогибочного пресса, работающего в паре со сделанным своими руками гидропрессом. Если у вас уже есть пресс, то дополнить его приспособлениями для сгибания нешироких листов металла не составит труда. Получится нечто такое:

Вариант самодельного листогибочного пресса

Значительно более совершенным является листогибочный станок, гнутье металла в котором осуществляется за счет воздействия на него трех валов. Такое оборудование называется проходным. Одним из главных его преимуществ является то, что его регулируемые вальцы позволяют получать различный радиус изгиба. Подобный инструмент для гибки металла может быть с ручным или электрическим приводом, а его вальцы могут иметь различную конструкцию.

По такой схеме делается большинство заводских листогибов из низшего ценового сегмента

  • Вальцы с гладкой рабочей поверхностью предназначены для выполнения большинства жестяных работ, которые предполагают выгибание заготовок, изготовление секций труб с большим диаметром и др.
  • Профилированные вальцы необходимы для гнутья элементов кровельных конструкций (коньки, ендовы, водостоки, отбортовки и др.).
  • Протяжной листогибочный станок может быть дополнительно укомплектован опорой, прижимом и траверсой, что позволяет использовать его для ручной гибки заготовок.

Подобные станки комплектуются набором валов различного профиля, которые также можно докупить дополнительно, чтобы сделать оборудование более универсальным.

Похожие записи:

Как сделать мотовелик из бензопилы своими руками. мопед из бензопилы Default ThumbnailРадиоконструктор Мармелад домашний — 19 домашних вкусных рецептов приготовления Делаем бант из ленты своими руками. инструкция +фото и видео Какие инструменты нужны для резьбы по дереву Схемы самодельного power bank в домашних условиях
