Двигатель стирлинга

Как работает двигатель Стирлинга

Если рассматривать рабочую схему двигателя Стирлинга на примере альфа-конфигурации, где фиксированное количество воздуха или другого рабочего тела заключено в два цилиндра, один из которых горячий, а другой — холодный, перемещается между ними вперёд и назад. Газ нагревается и расширяется в горячем цилиндре, охлаждается в холодном, там же он сжимается, по ходу отдавая энергию для выполнения механической работы.

Надо отметить, что два поршня соединены с коленчатым валом, но их движения не совпадают по фазе на 90 ° между верхней и нижней частями. Поэтапно это выглядит следующим образом:

1. Рабочее тело, расширяясь от нагрева, толкает горячий поршень к нижней части цилиндра, поворачивая коленчатый вал. Расширение продолжается, заставляя газ двигаться к холодному цилиндру. Поршень внутри холодного цилиндра, который находится на четверть оборота позади горячего поршня, также толкается вниз.
2. Газ в максимальном объёме. Импульс маховика на коленчатом валу толкает поршень в горячем цилиндре к вершине его хода, заставляя большую часть газа попадать в холодный цилиндр, толкая холодный поршень вниз. В холодном цилиндре газ охлаждается, давление падает.
3. Когда горячий поршень достигает вершины своего хода, почти весь газ теперь переместился в холодный цилиндр, где охлаждение продолжается, и рабочее тело сжимается, снижая давление ещё больше, что позволяет холодному поршню подняться. Сила импульса маховика сжимает газ и направляет его обратно к горячему цилиндру.
4. На этом этапе рабочая жидкость, достигая своего минимального объема, подаётся в горячий цилиндр, где начинает толкать горячий поршень вниз. Газ снова нагревается, его давление увеличивается, он расширяется, толкая горячий поршень вниз во время рабочего хода, и цикл начинается снова.

Регенератор, расположенный в воздушном канале между двумя поршнями, не строго необходим в конструкции двигателя Стирлинга, но служит для повышения эффективности двигателя. Обычно это металлическая или керамическая матрица с большой площадью поверхности, способная поглощать или отдавать тепло. С ее помощью можно снизить расход топлива и повысить общую эффективность рабочего цикла. Канал для переноса газа между двумя цилиндрами по существу мертвое пространство, часто он остается максимально коротким.

Двигатели Стирлинга использовались в различных формах с 1930-х годов в качестве движущей силы для целого ряда транспортных средств с двигателями мощностью 75 кВт и более. Несмотря на то, что ранние разработки были предназначены для автомобильной промышленности, из-за своей низкой удельной мощности двигатель Stirling больше подходит для стационарного применения, а в последние годы его стали больше использовать для производства электрической энергии:

1. Идеально подходит для использования небольшими комбинированными теплоэнергетическими установками для сбора отработанного тепла. Генераторы двигателя Стирлинга с выходной электрической мощностью от 1 кВт до 10 кВт доступны для бытового применения, а отработанное тепло используется котлом центрального отопления. Общая тепловая эффективность этих установок может достигать 80%.
2. В некоторых странах такие устройства используются для выработки электроэнергии из тепловой энергии.

Достоинства и недостатки

Чтобы оценить перспективы применения «стирлинга» на автомобилях, проанализируем его достоинства и недостатки. Начнем с одного из важнейших для теплового двигателя параметров, так называемого теоретического КПД Для «стирлинга» он определяется следующей формулой:

η = 1 — Тх/Тг

где η — КПД, Тх — температура «холодного» объема и Тг — температура «горячего» объема. Количественно этот параметр у «стирлинга» — 0,50. Это значительно больше, чем у самых лучших газовых турбин, бензиновых и дизельных двигателей, у которых теоретический КПД соответственно равен 0,28; 0,30; 0,40. Как двигатель внешнего сгорания. стирлинг» может работать на различных топливах: бензине, керосине, дизельном, газообразном и даже на твердом. Такие характеристики топлива, как цетановое и октановое числа, зольность, температура выкипания при горении вне цилиндра двигателя, для «стирлинга» не имеют значения. Чтобы он работал на разных топливах, не требуется больших переделок — достаточно лишь заменить горелку. Двигатель внешнего сгорания, в котором горение протекает стабильно с постоянным коэффициентом избытка воздуха, равным 1.3. выделяет значительно меньше, чем двигатель внутреннего сгорания, окиси углерода, углеводородов и окислов азота. Малая шумность «стирлинга» объясняется низкой степенью сжатия (от 1,3 до 1,5). Давление в цилиндре повышается плавно, а не взрывом, как в бензиновом или дизельном двигателе. Отсутствие колебаний столба газов в выпускном тракте определяет бесшумность выхлопа, что подтверждено испытаниями двигателя, разработанного фирмой «Филлипс» совместно с фирмой Ford для автобуса. «Стирлинг» отличается малым расходом масла и высокой износостойкостью благодаря отсутствию в цилиндре активных веществ и относительно низкой температуре рабочего газа, а надежность его выше, чем у известных нам двигателей внутреннего сгорания, так как в нем нет и сложного газораспределительного механизма

Важное преимущество «стирлинга» как автомобильного двигателя — повышенная приспособляемость к изменениям нагрузки. Она, например, на 50 процентов выше, чем у карбюраторного мотора, за счет чего можно уменьшить число ступеней в коробке передач

Однако совсем отказаться от сцепления и коробки передач, как в паровом автомобиле, нельзя. Но почему же двигатель с такими очевидными достоинствами до сих пор не нашел практического применения? Причина проста — у него немало еще неустраненных недостатков. Главнейшие среди них — большая сложность в управлении и регулировке. Существуют и другие «рифы», которые не так просто обойти и конструкторам и производственникам.— в частности, поршням нужны очень эффективные уплотнения, которые должны выдерживать высокое давление (до 200 кГ/см2) и препятствовать попаданию масла в рабочую полость. Во всяком случае, 25-летняя работа фирмы «Филлипс» по доводке своего двигателя пока не смогла сделать его пригодным для массового применения на автомобилях. Немаловажное значение имеет характерная особенность «стирлинга» — необходимость отводить с охлаждающей водой большое количество тепла. В двигателях внутреннего сгорания значительная часть тепла выбрасывается в атмосферу вместе с отработавшими газами. В «стерлинге» же в выхлоп уходит только 9 процентов тепла, получаемого при сгорании топлива. Если в бензиновом двигателе внутреннего сгорания с охлаждающей водой отводится от 20 до 25 процентов тепла, то в «стирлинге» — до 50 процентов. Это значит, что автомобиль с таким двигателем должен иметь радиатор примерно в 2—2.5 раза больше, чем у аналогичного бензинового мотора. Недостатком «стирлинга» является и его высокий удельный вес по сравнению с распространенным ДВС. Еще довольно существенный минус — трудность повышения быстроходности: уже при 3600 об/мин значительно возрастают гидравлические потери и ухудшается теплообмен. И наконец. «стирлинг» уступает обычному двигателю внутреннего сгорания в приемистости. Работы по созданию и доводке автомобильных «стирлингов», в том числе для легковых машин, продолжаются. Можно считать, что в настоящее время принципиальные вопросы решены. Однако еще много дел по доводке. Применением легких сплавов можно понизить удельный вес двигателя, но он все равно будет выше. чем у мотора внутреннего сгорания, из-за более высокого давления рабочего газа. Вероятно, двигатель внешнего сгорания найдет применение в первую очередь на грузовых автомобилях, особенно военных — благодаря своей нетребовательности к топливу.

Принцип работы двигателя

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

Позиция «A»:

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

Позиция «B»:

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

Позиция «C»:

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

Позиция «D»:

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Булыжник: крафт

Это блок, который можно получить, разрушая камень или другой булыжник. Делать это можно с помощью кирки. Этот блок обычно появляется при взаимодействии лавы с водой. В игре булыжник считается одним из главных строительных ресурсов, вместе с досками.

Можно булыжник не добывать, а попробовать найти. Обычно он спрятан в сокровищницах вместе с другим видом, а также в хранилище крепости. Если прийти в деревню, то можно разрушить одно из зданий, поскольку практически все постройки изготавливаются из этого блока. Также можно поискать булыжник глубоко под землей, где может соединяться лава с водой.

Принцип работы

Действие мотора заключается в работе по термодинамическим циклам, в которых при разной температуре происходит сжатие и расширение. При этом регулирование потоком рабочего тела реализуется за счет изменяющегося объема (или давления – в зависимости от модели). Таков принцип работы большинства подобных машин, которые могут иметь разные функции и конструктивные схемы. Двигатели могут быть поршневыми или роторными. Машины с их установками работают в качестве тепловых насосов, холодильников, генераторов давления и так далее.

Помимо этого, есть моторы с открытым циклом, где регулирование потоком реализуется посредством клапанов. Именно их называют двигателями Эриксона, кроме общего названия имени Стирлинга. В ДВС полезная работа осуществляется после предварительного сжатия воздуха, впрыска топлива, нагрева полученной смеси вперемешку со сгоранием и расширения.

Двигатель Стирлинга принцип работы имеет такой же: при низкой температуре происходит сжатие, а при высокой – расширение. Но по-разному осуществляется нагрев: тепло подводится через стенку цилиндра извне. Поэтому он и получил название двигателя внешнего сгорания. Стирлинг применял периодическое изменение температуры с вытеснительным поршнем. Последний перемещает газ с одной полости цилиндра в другую. С одной стороны, температура постоянно низкая, а с другой – высокая. При передвижении поршня вверх газ перемещается из горячей в холодную полость, а вниз – возвращается в горячую. Сначала газ отдает много тепла холодильнику, а затем от нагревателя получает столько же, сколько отдал. Между нагревателем и холодильником размещается регенератор – полость, наполненная материалом, которому газ отдает тепло. При обратном течении регенератор возвращает его.

Система вытеснителя соединена с рабочим поршнем, сжимающим газ в холоде и позволяющим расширяться в тепле. За счет сжатия в более низкой температуре происходит полезная работа. Вся система проходит четыре цикла при прерывистых движениях. Кривошипно-шатунный механизм при этом обеспечивает непрерывность. Поэтому резких границ между стадиями цикла не наблюдается, а КПД двигателя Стирлинга не уменьшается.

Учитывая все вышесказанное, напрашивается вывод, что этот двигатель является поршневой машиной с внешним подводом тепла, где рабочее тело не покидает замкнутое пространство и не заменяется. Чертежи двигателя Стирлинга хорошо иллюстрируют устройство и принцип его действия.

Намотка катушки

Возьмите проволоку (0.5 мм) и пробку от бутылки, проделайте сбоку крышки надрез глубиной 2 миллиметра. С усилием необходимо втиснуть в сделанный прорез проволоку для надежной фиксации.

Вам не нужно делать много обмоток, а только одну, поэтому постарайтесь намотать ее как можно аккуратнее. Сделайте около 100 витков проволоки на крышку и снимите моток проволоку с крышки.

Для того чтобы намотанные витки не распались, надо сделать 10 оборотов концов изнутри мотка, а затем против часовой стрелки обмотайте другим концом.

• Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

• Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

• Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

Далее понадобится проволока диаметром 1 миллиметр, небольшой отрезок 10 сантиметров. Согните отрезок ровно посередине и постоянными сгибаниями переломите его пополам, в таком случае у нас получится 2 равных отрезка.

Обмотайте вокруг созданной катушки сделав несколько оборотов и оставьте прямой конец 3 сантиметра. Также нужно сделать и с другого конца, затем постарайтесь на максимум откалибровать наш самодельный ротор.

Если этого не сделать, то в будущем она будет сильно прыгать, и от этого может плохо работать наш двигатель.

Двигатель Стирлинга [ ]

Двигатель Стирлинга имеет встроенный аккумулятор, поэтому если двигатель не может передать всю сгенерированную энергию, то происходит её накопление внутри. Причём нагрев двигателя зависит от количества накопленной энергии. Температура равна количеству накопленной энергии, делённой на 10.

В отличие от двигателя на красном камне, за один цикл он может передавать различное количество энергии. Постоянна лишь скорость генерирования внутренней энергии при сжигании в нём топлива — 10 RF/t.

Количество передаваемой энергии за один цикл имеет следующие ограничения:

• За один цикл двигатель способен передать максимум 1000 RF.
• Некоторые устройства принимают энергию только в небольших количествах. В таком случае двигатель будет передавать ровно столько энергии, сколько принимает устройство за цикл. Например, помпе нужно 10 RF, чтобы выкачать 1 ведро жидкости, и за цикл она может принять только 100 RF. Если подключить к ней двигатель Стирлинга, то он не будет успевать передавать ей всю энергию.
• Если двигатель успевает за цикл передать всю накопленную энергию, то он не будет нагреваться. И при такой стабильной работе его мощность равна мощности генерации энергии, то есть 10 RF.
• Если двигатель не успевает за цикл передать всю накопленную энергию, то он будет нагреваться и, соответственно, разгоняться. Это приведет к стабилизации работы при повышенной температуре. В таком случае после того, как топливо прогорит, двигатель ещё будет работать, поскольку останется запас энергии.
• Максимум накопленной энергии равен 10 000 RF. При этом количестве энергии двигатель нагреется до критической температуры в 250°, а после — сгорит(если сломать и поставить снова, то он заработает).
• Если двигатель подключить к электрическим трубам, то они будут забирать излишек энергии, поэтому двигатель не будет нагреваться. Также они будут передавать энергию устройствам каждый такт, а не раз за цикл, и в этом случае устройства будут работать быстрее.

Двигатель внешнего сгорания

Базовое отличие двигателя Стирлинга в том, что топливо сгорает не внутри цилиндра, а снаружи. Следовательно, внутреннее пространство остаётся герметичным и идеально чистым, без нагара и необходимости его обслуживания. Работает он практически бесшумно, так как нет детонации обогащённой топливной смеси.

https://youtube.com/watch?v=x5luA0Hzo1c

Остальные достоинства можно обозначить так:

• Абсолютная экологическая безопасность.
• Простейшая конструкция обеспечивает высокую надёжность.
• Чрезвычайно высокий моторесурс.
• Всеядность по отношению к источнику тепла.
• Очень высокий КПД.

Обеспечить более полное сгорание топлива гораздо легче снаружи цилиндра, чем внутри. Нагрев можно проводить не только углеводородными энергоносителями, но энергией Солнца, используя высокотемпературные солнечные концентраторы. В такой комбинации, КПД альтернативного генератора электроэнергии превышает 30%!

Для сравнения – лучшие серийные фотоэлементы демонстрируют КПД только 24%. Именно бесшумность была решающим фактором для установки двигателя Стирлинга на подводные лодки последних серий в Японии и Швеции.

В середине 80-х годов 20-го века, в США собрали и установили двигатель Стирлинга в автомобиль Chevrolet Celebrity!(Chevrolet Celebrity MOD 2 Stirling)

На фото автомобиль AMC Spirit Stirling experimental engines

Результаты были поразительны: глушитель, смазка и катализаторы были уже не нужны, экономия топлива достигала 45%, а ускорение практически не изменилось.

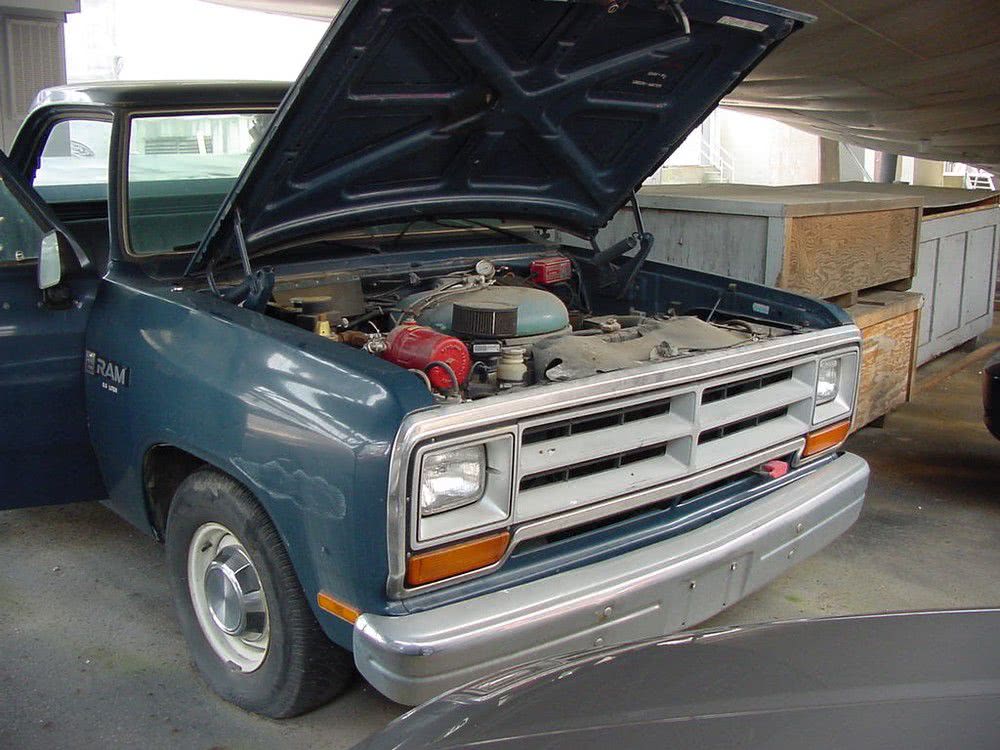

На фото автомобиль NASA’s Stirling-engined Dodge D-150

https://youtube.com/watch?v=UFaLlVmQHYI

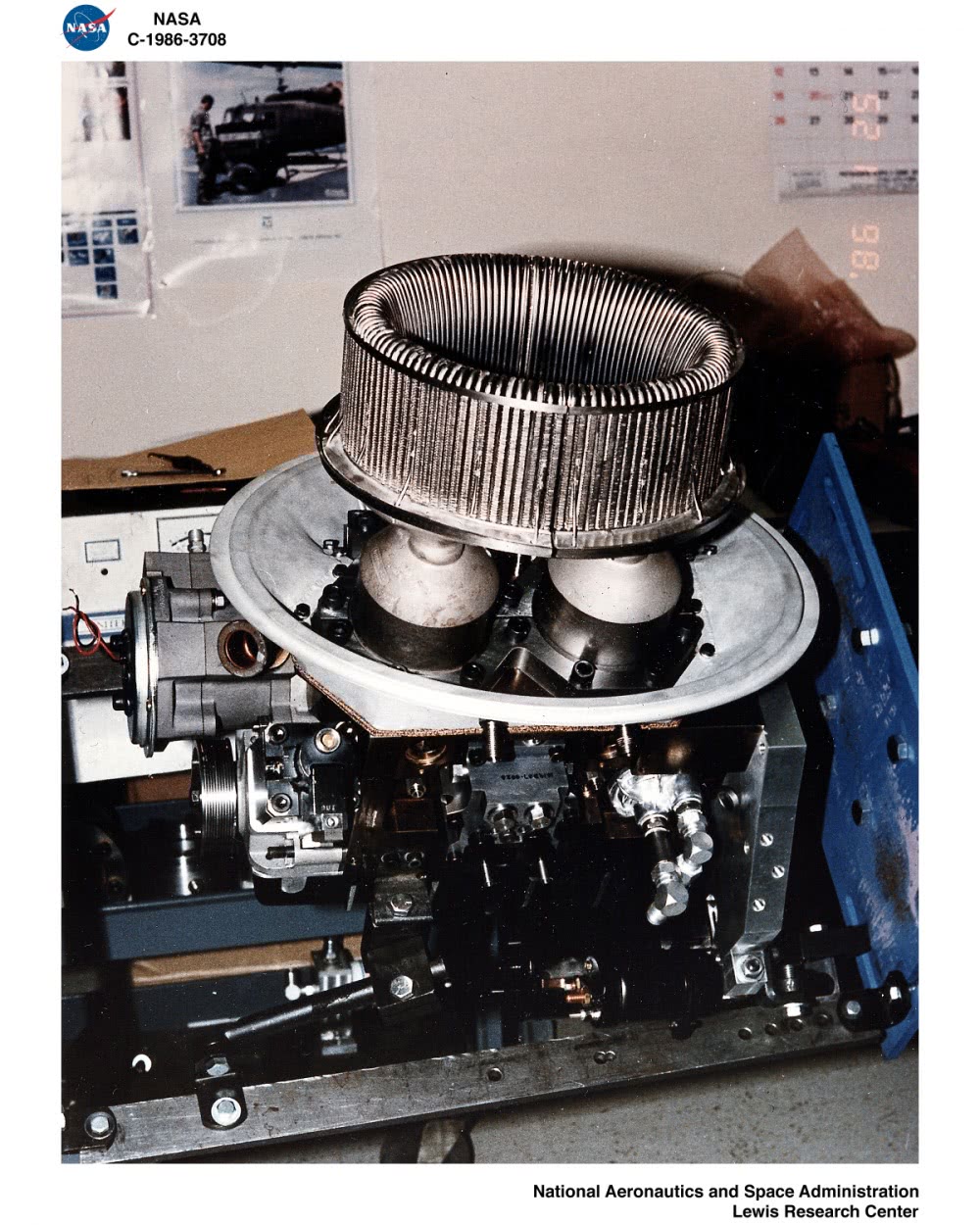

Двигатели Стирлинга используются НАСА(NASA) даже в космических аппаратах.

Но у них есть и недостатки.

Для получения максимально достижимого на практике КПД, необходимо обеспечить очень высокую разницу температур в холодной и горячих частях цилиндра. В противном случае, снижается «удельная мощность».

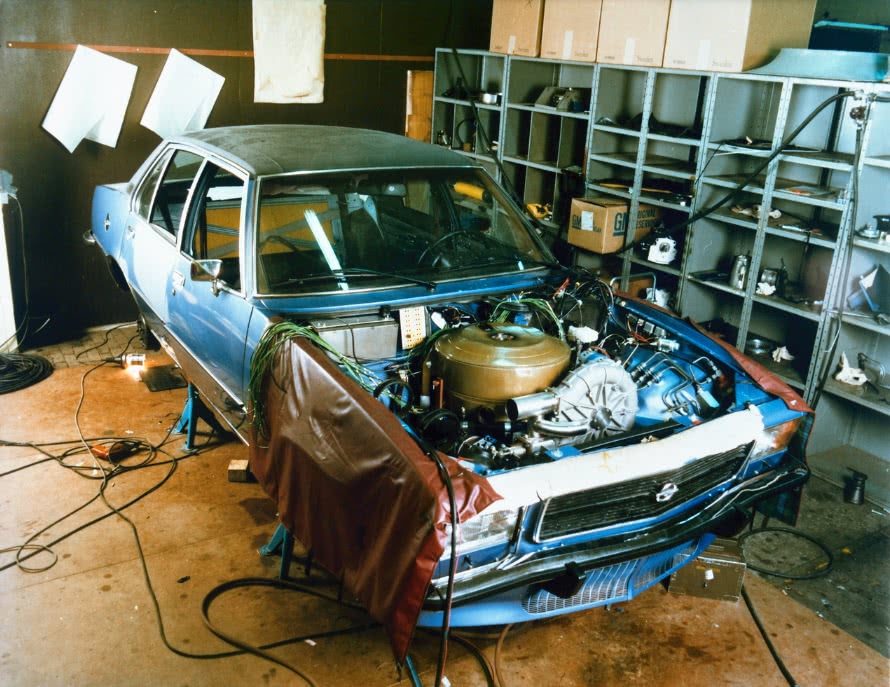

На фото автомобиль P-40 OPEL STIRLING ENGINE

Идеальным рабочим телом (газом) является водород, но его молекулы настолько малы, что им удаётся «напитывать» материал цилиндра. Следующий по эффективности газ – гелий, но он дорогой. А КПД снижается на 5%. Но можно использовать и азот, и аммиак, и даже осушенный воздух. Но мощность будет ниже идеальной.

Теоретическое обоснование полезности двигателя Стирлинга

Не исключаются скептические представления относительно слишком сложной конструкции. Спрашивается, для чего возиться с двумя поршнями, если можно создать простой паровой двигатель на одном? Какой смысл во всех этих отдельно взятых этапах? И нельзя ли сделать всё проще?

Наглядный пример практической реализации – двигатель Стирлинга на шестнадцать цилиндров. Оригинальная современная конструкция технологичного устройства

Вразумительные ответы на такие вопросы даёт понимание теории двигателей. Действительно эффективный двигатель перемещает газ циклом процессов в соответствии с газовыми законами классической физики, где отмечаются:

• давление,
• объём,
• температура газа.

Идеальный цикл, как известно, открыл физик Карно. Французу Николя Карно удалось описать повторение цикла изотермического (с постоянной температурой) и адиабатического (сохраняющего тепло) расширения, с последующим изотермическим и адиабатическим сжатием.

Так вот, двигатель Стирлинга использует несколько иной цикл, демонстрирующий (в идеале):

1. Изотермическое сжатие: объём газа уменьшается, а давление увеличивается, тепло при этом передаётся теплообменнику.
2. Изоволюметрический нагрев: объём газа остается постоянным в момент прохода через регенератор. При этом восстанавливается часть предыдущего тепла.
3. Изотермическое расширение: газ поглощает энергию от источника, объём газовой составляющей увеличивается, давление уменьшается, температура остаётся постоянной.
4. Изоволюметрическое охлаждение: объём газа остается постоянным за счёт прохождения через регенератор и эффекта охлаждения.

Реальный двигатель Стирлинга, конечно, демонстрирует более сложную, менее идеальную версию теоретического цикла. Следует отметить: все четыре обозначенные стадии процесса жёстко не разделены, напротив, перекрывают одна другую.

Преимущества и недостатки двигателей Стирлинга

Явным преимуществом двигателя Стирлинга видится более выраженная эффективность по отношению к тем же паровым системам. Исключается необходимость котлов – опасных технологически конструкций, нет нужды запасать воду и создавать сложные системы открывания / закрывания клапанов.

Следует отметить: благодаря отсутствию сложных клапанных систем, двигатели Стирлинга работают тише паровых конструкций. Учитывая возможное применение энергии, получаемой не от источников сжигания топлива, эти конструкции относятся к экологически чистым системам. Поддерживается работа на всевозможных видах топлива.

Среди потенциальных недостатков можно отметить относительно медленный запуск. Обычно требуется время для прогрева теплообменника и маховика, чтобы разогнать систему до рабочей скорости.

Также достаточно сложно проходят процессы остановки. Конструкции требуют радиаторов больших габаритов для эффективного отвода тепла, чем несколько ограничивается применение в отдельных случаях.

«Стирлинг» от компании GM

Серьезная работа по усовершенствованию двигателя внешнего сгорания, начавшаяся через 150 лет после его изобретения, уже принесла свои плоды. Предложены различные конструктивные варианты двигателя, работающего по циклу Стирлинга. Есть проекты моторов с наклонной шайбой для регулирования хода поршней, запатентован роторный двигатель, в одной из роторных секций которого происходит сжатие, в другой — расширение, а подвод и отвод тепла осуществляется в соединяющих полости каналах. Максимальное давление в цилиндрах отдельных образцов доходит до 220 кГ/см2, а среднее эффективное давление — до 22 и 27 кГ/см2 и более. Экономичность доведена до 150 г/л.с./час. Наибольшего прогресса достигла компания General Motors, которая в 1970-е годы построила V-образный «стирлинг» с обычным кривошипно-шатунным механизмом. Один цилиндр у него рабочий, другой — компрессионный. В рабочем находится только рабочий поршень, а поршень-вытеснитель — в компрессионном цилиндре. Между цилиндрами расположены подогреватель, регенератор и охладитель. Угол сдвига фаз, иначе говоря угол отставания одного цилиндра от другого, у этого «стирлинга» равен 90°. Скорость одного поршня должна быть максимальной в тот момент, когда скорость другого равна нулю (в верхней и нижней мертвых точках). Смещение фаз в движении поршней достигается расположением цилиндров под углом 90°. Конструктивно это самый простой «стирлинг». Но он уступает двигателю с ромбическим кривошипным механизмом в уравновешенности. Для полного уравновешивания сил инерции в V-образном двигателе число его цилиндров должно быть увеличено с двух до восьми.

Принципиальная схема V-образного «стирлинга»: 1 — рабочий цилиндр; 2 — рабочий поршень; 3 — подогреватель; 4 — регенератор; 5 — теплоизолирующая муфта; 6 — охладитель; 7 — компрессионный цилиндр.

Рабочий цикл в таком двигателе протекает следующим образом. В рабочем цилиндре 1 газ (водород или гелий) нагрет, в другом, компрессионном 7 — охлажден. При движении поршня в цилиндре 7 вверх газ сжимается — такт сжатия. В это время начинает двигаться вниз поршень 2 в цилиндре 1. Газ из холодного цилиндра 7 перетекает в горячий 1, проходя последовательно через охладитель 6, регенератор 4 и подогреватель 3 — такт нагревания. Горячий газ расширяется в цилиндре 1, совершая работу, — такт расширения. При движении поршня 2 в цилиндре 1 вверх газ перекачивается через регенератор 4 и охладитель 6 в цилиндр 7 — такт охлаждения. Такая схема «стирлинга» наиболее удобна для реверсирования. В объединенном корпусе подогревателя, регенератора и охладителя (об их устройстве речь пойдет позже) для этого сделаны заслонки. Если перевести их из одного крайнего положения в другое, то холодный цилиндр станет горячим, а горячий — холодным, и двигатель будет вращаться в обратную сторону. Подогреватель представляет собой набор трубок из жаростойкой нержавеющей стали, по которым проходит рабочий газ. Трубки нагреваются пламенем горелки, приспособленной для сжигания различных жидких топлив. Тепло от нагретого газа запасается в регенераторе. Этот узел имеет большое значение для получения высокого КПД. Он выполнит свое назначение, если будет передавать примерно в три раза больше тепла, чем в подогревателе, и процесс займет меньше 0,001 секунды. Словом, это быстродействующий аккумулятор тепла, причем скорость теплопередачи между регенератором и газом составляет 30 000 градусов в секунду. Регенератор, КПД которого равен 0,98 единицы, состоит из цилиндрического корпуса, в котором последовательно расположены несколько шайб, изготовленных из проволочной путанки (диаметр проволоки 0,2 мм). Чтобы тепло от него не передавалось холодильнику, между этими агрегатами установлена теплоизолирующая муфта. И наконец, охладитель. Он выполнен в виде водяной рубашки на трубопроводе. Мощность «стирлинга» регулируется изменением давления рабочего газа. Для этой цели двигатель оборудуется газовым баллоном и специальным компрессором.

Двигатель стирлинга своими руками

Всем привет! Сегодня я хочу представить вашему вниманию самодельный двигатель, который любую разницу температур преобразовывает в механическую работу:

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

Материал из Википедии (Тыц)

Представляю вашему вниманию свой двигатель, сделанный по картинках из Интернета:

Увидев это чудо, у меня возникло желание его сделать)) Тем более на просторах Интернета оказалось много чертежей и конструкций двигателя. Скажу сразу: сделать— не трудно, но отрегулировать и добиться нормальной работы— немного проблематично. У меня он нормально заработал только с третьего раза (надеюсь вы так мучиться не будете)))).

• Принцип работы двигателя стирлинга:
• Все сделано из материалов, доступных каждому мозгочину:

Ну и как же без размеров)))

Каркас двигателя сделан из проволоки от скрепок. Все неподвижные соединения проволоки-паяные(хорошая статья о пайке)

Вытеснитель (диск который перемещает воздух внутри двигателя) — из чертежной бумаги и склеен суперклеем (внутри он полый):

Чем меньше зазор между крышками и вытеснителем в верхнем и нижнем положении, тем больше кпд двигателя.

Шток вытеснителя- из вытяжной заклепки (изготовление: акуратно вытянуть внутреннюю часть и если надо- зачистить наждачной бумагой нулевкой; внешнюю часть приклеить к верхней «холодной» крышке шляпкой вовнутрь). Но у этого варианта есть недостаток- нет полной герметиности и есть небольшое трение, хотя капля моторного масла поможет от него избавиться.

Цилиндр поршня- горлышко от обыкновенной пластиковой бутылки:

Кожух поршня сделан из медицинской перчатки и закреплен нитью, которую после намотки нужно пропитать суперклеем для надежности. По центру кожуха приклеен диск из нескольких слоев картона, на котором закреплен шатун.

Коленвал- из тех же скрепок, что и весь каркас двигателя. угол между коленами поршня и вытеснителя- 90 градусов. Рабочий ход вытеснителя- 5мм; поршня- 8мм.

Маховик- состоит из двух CD дисков которые приклеены на картонный цилиндр и посажены на ось коленвала.
Итак, хватит нести всякий бред представляю вам видео работы двигателя:
Трудности, которые у меня возникали, в основном были связаны с избыточним трением и отсутствием точных размеров конструкции

в первом случае капля моторного масла и центровка коленвала исправляла ситуацию, то во втором- приходилось полагаться на интуицию))) Но как видите все вышло(правда 3 раза полностью переделывал двигатель))))
Если у вас возникли вопросы- пишите в коментариях, разберемся)))
Спасибо за внимание)))

Простота и сложность конструкции

Некоторыми инженерами двигатели Стирлинга видятся достаточно простым исполнением. Однако в реалии это достаточно сложные конструкции, работу которых объяснить сможет далеко не каждый инженер.

Схема двигателя Стирлинга (лабораторная): 1 – источник нагрева; 2 – «горячий» цилиндр; 3 – «вытеснитель»; 4 – эксцентрик; 5 – «холодный» цилиндр; 6 – рабочий поршень; 7 — эксцентрик

Существует множество различных конструкций двигателей Стирлинга. Однако здесь будет рассмотрен один конкретный тип исполнения, известный как «вытеснитель» (бета-двигатель Стирлинга). Исполнение характерно наличием следующих ключевых частей:

1. Источник тепла.
2. Газ.
3. Радиатор.
4. Поршни.

Источник тепла – любой энергетический ресурс, от сжигания угля, до тепла солнечного зеркала. Несмотря на тот факт, что двигатели Стирлинга описываются как устройства внешнего сгорания, фактически такие системы вообще не используют функцию сжигания топлива. Такому исполнению системы необходима только разница температур между источником тепла и радиатором.

По сути, допустимо управлять небольшим двигателем Стирлинга при помощи:

• тепла чашки кофе,
• тепла ладони руки,
• температуры кубика льда.

Энергия, которую выдаёт двигатель Стирлинга, формируется от любой разницы температур между источником тепла и радиатора. Между тем следует учитывать, что малый двигатель Стирлинга содержит лишь относительно небольшое количество энергии, которая очень быстро расходуется.

Газовая составляющая

Закрытый баллон внутри машины постоянно содержит некоторый объём газа. Газовой средой может быть:

• обычный воздух,
• водород,
• гелий,
• другой газ.

При этом вещество остаётся в газообразном состоянии при нагревании и охлаждении в течение полного цикла двигателя. Единственная цель газовой составляющей — передача тепловой энергии от источника тепла к радиатору с последующим питанием поршня, который приводит машину в движение.

Радиаторная часть конструкции

Область, где горячий газ охлаждается, прежде чем возвращается к источнику тепла. Обычно конструкция радиатора представляет собой трубчатый металл, оснащённый ребристыми гранями, отводящими отработанное тепло в атмосферу.

Поршни рабочего цикла

Существуют различные типы двигателей Стирлинга, но практически все имеют два поршня. Этим двигатели Стирлинга отличаются от других конструкций. В классической конструкции, называемой альфа-двигателем Стирлинга, имеются два одинаковых поршня и цилиндра. Между этими деталями движутся газовые заслонки, которые нагреваются и расширяются, затем охлаждаются и сжимаются до повторения цикла.

Конструкция, называемая «вытесняющей» (бета-двигатель Стирлинга), имеет поршень, которым перемещается газ между источником тепла и радиатором. В отличие от обычного поршня парового двигателя, «вытеснитель» устанавливается свободно внутри цилиндра, благодаря чему газ обтекает поршень в моменты движения вперёд и назад.

Концепция «вытеснителя»: 1 – зона расширения; 2 – поршень «вытеснитель»; 3 – нагреватель; 4, 5 – рабочий газ (обычно воздух); 6 – область сжатия; 7 – рабочий поршень; 8 – охладитель; 9 – балансирующая масса; 10 — регенератор

Имеется также рабочий поршень, плотно прилегающий к цилиндру, превращающий расширение газа в полезную работу. Более крупные конструкции двигателей Стирлинга содержат рабочий поршень, как правило, имеющий тяжёлый маховик. Маховик способствует быстрому набору оборотов и обеспечивает бесперебойный рабочий процесс.

Рабочий поршень и поршень «вытеснителя» постоянно движутся, но не совпадают по фазе (отклонение фазы на 90°) один с другим. Поршни, между тем, приводятся в действие одним и тем же колесом, но поршень «вытеснителя» всегда на четверть цикла (90°) опережает в движении рабочий поршень.

Конструкция теплообменника двигателя Стерлинга

Теплообменник (регенератор) располагается в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, часть тепла отбирается металлом теплообменника и удерживается.

По мере возвращения газа назад, тепло вновь отбирается. Без регенератора отбираемое тепло было бы потеряно в атмосфере, то есть — потрачено впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга имеют несколько теплообменников.
