Изготовление штробореза по газобетону своими руками

В заключении

Можно однозначно сказать, канавки в газобетоне делаются, намного проще, чем в обычном твердом бетоне. Для штроб под укладку армирующих прутьев будет вполне достаточно ручного штробореза. Если объем обустройства скрытых внутренних коммуникаций велик, то лучше взять напрокат многодисковый или фрезерный штроборез. Такие устройства обладают очень высокой производительностью. Затраты на аренду (даже в комплекте со строительным пылесосом) будут вполне оправданы, так все работы можно сделать за один рабочий день (естественно, если разметка будет произведена заранее). Средняя стоимость аренды: 1000÷1500 рублей в сутки.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

  • Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

  • Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

    Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

  • Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
  • Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

    Сначала делают параллельные канавки, затем середину удаляют

  • Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

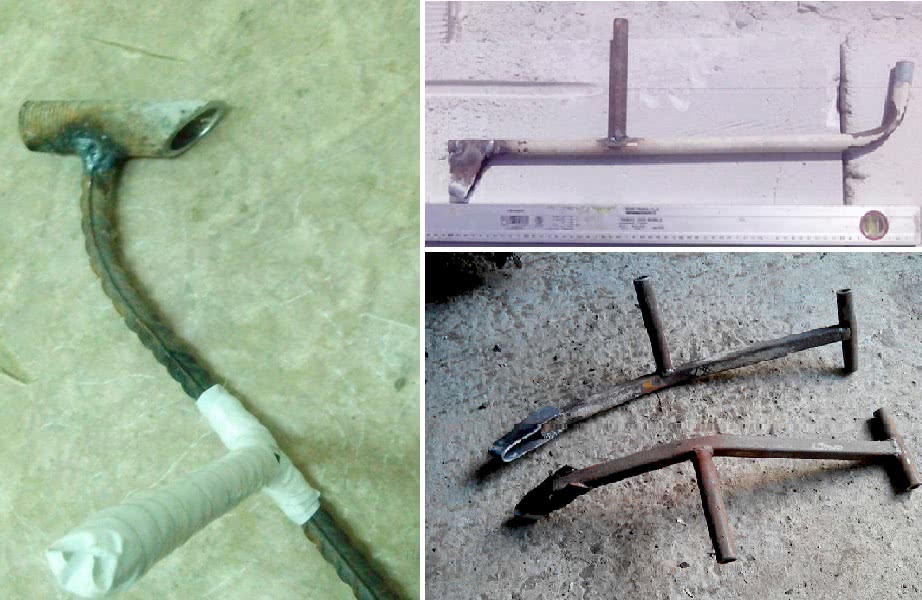

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

https://youtube.com/watch?v=X80TbmbXsTU

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

  • Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
  • Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
  • Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

  • В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
  • Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
  • Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

https://youtube.com/watch?v=hmpJCnFLFXE

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

https://youtube.com/watch?v=gKUZf1ae59I

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Виды штроборезов для газобетонных стен

После прокладки коммуникаций в штробы, выемку заделывают обычным раствором. И чем ровнее будет штроба в газобетоне, тем меньше смеси понадобится для ремонта, и тем аккуратнее получится работа.

Конечно, вы можете использовать перфоратор, болгарку или молоток с зубилом. Но все эти приспособления создают значительное ударное или вибрационное воздействие на поверхность, в результате которого можно получить сколы и трещины.

Так, чем штробить газобетон, чтобы выполнить работу быстро и аккуратно?

Электроинструмент

Электрический штроборез – инструмент довольно дорогой. Он используется для устройства бороздок и в более твердых материалах, таких как кирпич или железобетон. Внешне он похож на болгарку, но имеет не один, а два диска, устанавливаемых на заданном расстоянии друг от друга.

Фото электрического штробореза

Это профессиональный инструмент, и вряд ли есть необходимость приобретать его для однократного применения. Тем более в вашем случае, когда требуется штробление газобетона.

Но на всякий случай перечислим, на что обратить внимание при выборе:

Предельные расстояния (максимальное и минимальное) для установки дисков.

  • Диаметр диска. От этого параметра зависит возможная глубина штробы.
  • Мощность двигателя, количество оборотов.

К любому электроинструменту прилагается инструкция, в которой есть сведения об этих и других характеристиках прибора.

Ручной инструмент

Если цена электроинструмента вас не устраивает, купите ручной – он гораздо дешевле.

Это очень простое устройство, представляющее собой изогнутую металлическую полоску или трубку с режущим элементом и двумя рукоятками – для прижима и для движения. Но оно подходит только для газобетона – более прочные материалы ему не «по зубам».

Ручной штроборез по газобетону для вертикальных поверхностей

Вам нужен инструмент именно такой формы. Есть и другой вариант, у которого базовая трубка изогнута по-другому, и ручки закреплены под иным углом.

Такой штроборез по газобетону ручной предназначен для работы по горизонтальным поверхностям. Им делают штробы в блоках во время кладки стен для прокладки в них арматурного пояса.

Нарезка горизонтальных штроб

Работать ручным инструментом очень просто:

  • Размечаете на стене линию штробы;
  • Прикладываете к началу линии режущий элемент штробореза;
  • Беретесь одной рукой за рукоятку над режущим элементом и надавливаете на него, а другой тянете инструмент за нижнюю рукоятку.

Какую арматуру выбрать для армирования газобетона

Повторимся, что для армирования газобетонной кладки обычно применяют арматуру толщиной 8 мм. Ее преимущество не только в модуле упругости, которая обеспечивает большую жесткость (меньшее ее растяжение при нагрузках), но и в удобстве работы.

Композитная, она же стеклопластиковая арматура, не держит загнутый угол, то есть, ею неудобно делать загибы на углах.

Подбирать композитную арматуру для армирования нужно такой толщины, чтобы она была эквивалентна по прочности металлической. Также прутки композитной арматуры должны обладать качественной навивкой, чтобы обеспечить достаточную анкеровку в штробе.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Штроборез своими руками

Если объем работ перед вами достаточно небольшой, можно обойтись даже без покупки ручного штробореза, который еще называется бороздоделом. В его основе будет прочная труба. Электрический инструмент тоже можно выполнить самостоятельно. Для этого понадобится обычная углошлифовальная машина, которую нужно будет лишь немного доработать.

Ручной

В зависимости от того, что у вас есть под рукой — арматура или труба, вы можете изготовить свою модель бороздодела. Если речь идет об арматуре, ее диаметр может составить примерно 2 см. Заготовка с одной стороны распиливается углошлифовальной машиной под углом 45 градусов. Для этого от конца следует отступить примерно 6 см. Верхняя часть отгибается таким образом, чтобы получился угол. На этом можно считать, что бороздодел готов.

Если же вы хотите доработать приспособление, следует позаботиться о наличии сварочного аппарата. Конструкция получится более совершенной. Для этого следует использовать два куска арматуры, которые соединяются между собой таким образом, чтобы элементы напоминали букву Т. Та часть, которая будет выполнять роль ручки, может быть более толстой, что окажется удобным в использовании. Рабочая часть — это арматура на 2 см в диаметре. Длина этого отрезка может составить примерно 10 см.

Электрический

Многие домашние мастера полагают, что переделка к болгарке в штроборез является нецелесообразной. Это обусловлено тем, что производительность оборудования получится небольшой.

Внимание! Перед тем как приступить к переделыванию, следует учесть, что, откорректировав расстояние между дисками, вы не получите точных параметров борозды. Результат не всегда получается качественным в отличие от заводского штробореза

Переделкой из болгарки не стоит заниматься еще и по той причине, что новое оборудование может представлять опасность. Из этого всего следует сделать вывод о том, что при работах небольшого объема не следует заниматься переделками, лучше воспользоваться механическим способом — зубилом и молотком.

Но если вы все же решили заняться модернизацией углошлифовальной машины, нужно установить на нее один диск обычным способом и затянуть его гайкой. Второй режущий элемент устанавливается поверх первого и хорошо затягивается. Вместо гайки можно использовать металлическое кольцо, с помощью которого можно будет откорректировать ширину канавки.

Недостаткам такого оборудования является еще и невозможность обеспечить качественный отвод пыли. Это ухудшает условия работы и делает их почти невозможными, если в соседних помещениях уже выполнен ремонт. Но домашние умельцы нашли выход и из этой ситуации. Они изготавливают кожух из:

  • бутылок;
  • пластиковых контейнеров;
  • металлических листов.

Еще одним этапом работы будет монтаж трубки для подсоединения пылесоса.

Разновидности штроборезов для газобетона

Газобетон относится к ячеистым бетонам, его плотность в 4÷5 раз меньше, чем у обычного бетона. Поэтому для его обработки и штробления можно применять не очень мощные инструменты (и даже с успехом ручные).

Однако, учитывая то, что газобетонные блоки довольно легки в обработке, многие строители пришли к выводу, что для обустройства канавок вполне подходит и ручной штроборез для газобетона. Производители ручных инструментов: «Петротех», «Aeroc», «H+H», «Remocolor», «КСМИ». Цена на эти изделия вполне демократична и находится в пределах 450÷850 рублей. Различают две разновидности бороздоделов для работы с газобетоном:

Ручные приспособления, предназначенные для обустройства канавок на горизонтальных поверхностях. Они имеют более короткую и изогнутую ручку и предназначены для штробления канавок под укладку армирующих прутьев.

На заметку! Деление ручных штроборезов весьма условно, каждый выбирает свой удобный для использования инструмент.

Обе разновидности ручных штроборезов обладают общими достоинствами:

  • низкой ценой;
  • небольшим весом;
  • простотой конструкции и надежностью в эксплуатации;
  • минимальными пылеобразованием и шумом при производстве работ;
  • долговечностью;
  • энергонезависимостью (то есть, перебои с электроснабжением им не страшны: а это весьма актуально при загородном строительстве).

Самодельный ручной штроборез для больших объемов работ

Для более серьезных задач рекомендуется сделать инструмент с усложненной конструкцией. Вот что для этого понадобится:

аппарат для электросварки;
дрель со сверлами по металлу;
болгарка или ножовка;
труба стальная толстостенная диаметром 16 мм (важно подобрать заготовку из качественного материала и без дефектов);
полоса или лист из стали;
болт с двумя гайками;
резиновый шланг или ручки от велосипедного руля.

Последовательность действий при изготовлении инструмента выглядит следующим образом:

  1. От стальной трубы нужно отрезать три фрагмента длиной примерно 1000 мм, 250 мм и 70 мм.
  2. Самую длинную заготовку необходимо согнуть в виде буквы «Г». Длина отогнутого участка должна быть такой, чтобы за него можно было взяться обеими руками — примерно 300 мм. Это будет рукоятка.
  3. Оставшиеся две заготовки привариваем друг к другу так, чтобы получилась ручка в виде буквы «Т». Причем «ножку» нужно сделать из короткого отрезка, а «перекладину» — из длинного. Это будет вторая рукоять.
  4. Теперь Г-образную деталь нужно уложить длинной частью на стол, а отогнутую короткую — развернуть так, чтобы она смотрела строго вверх. К середине, лежащей на столе трубы, привариваем вертикально установленную «ножку» Т-образной детали, только ее «перекладина» (которая имеет длину 250 мм) должна быть развернута перпендикулярно плоскости Г-образной детали.
  5. Отрезок стальной полосы нужно согнуть в кольцо и соединить его концы при помощи сварки. Далее это кольцо нужно сплющить до формы овала, но так, чтобы в этот овал можно было вставить трубу, с которой производились все предыдущие манипуляции. Это будет резец.
  6. В противоположных стенках резца нужно просверлить два соосных отверстия, так чтобы их ось совпадала с наименьшим диаметром овала.
  7. Сверлом того же диаметра просверливаем насквозь длинную часть Г-образной детали — в самом ее конце.
  8. Теперь нужно продеть просверленный конец штробореза в резец, так чтобы отверстия в обеих деталях совпали. Остается вставить в отверстие болт и закрутить на нем гайку с контргайкой.

Штроборез готов. Взявшись левой рукой за Т-образную ручку с левой же стороны, а правой — за рукоять, являющуюся короткой стороной буквы «Г», нужно упереть инструмент резцом в стену и потянуть его на себя. При этом резец провернется и упрется своей нерабочей частью (она расположена со стороны рукоятей) в трубу, на которой он зафиксирован, тогда как его рабочая сторона будет царапать газобетон.

Двигая штроборез возвратно-поступательно, можно достаточно быстро сделать штробу необходимой глубины.

Для удобства пользования на ручки инструмента можно одеть рукоятки от велосипедного руля. Если таковых под рукой не оказалось, можно сделать замену из куска резинового шланга.

https://youtube.com/watch?v=P5c6XSFRH_4

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

  • Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
  • Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Как сделать ручной штроборез для газобетона своими руками

Газобетонные блоки, благодаря своим высоким техническим характеристикам, находят широкое применение, как в индивидуальном строительстве, так и при возведении коммерческих и промышленных сооружений. Эти изделия изготавливают с минимальным разбросом геометрических показателей: поэтому шов кладки получается очень тонким. Армирование, которое необходимо производить каждые 3÷4 ряда кладки с помощью арматурной сетки неоправданно увеличивает толщину кладочного шва, что отрицательно сказывается на теплосберегающих свойствах строения. Поэтому арматурные прутья укладывают в канавки, для изготовления которых понадобится штроборез для газобетона.

Без такого приспособления не обойтись и при обустройстве внутренней скрытой электропроводки, а также при изготовлении канавок для трубопроводов и прокладке других коммуникационных сетей (интернета, телевизионного кабеля, проводного телефона и прочего).

Розетки и выключатели

Для того чтобы сделать гнездо под розетку, выключатель или распределительную коробку, необходимо учитывать следующие факторы:

  • сначала делается отверстие по центру, диаметр не должен быть более 1см;
  • коронкой обозначается контур будущей коробки;
  • затем делается отверстие нужной глубины.

При планировании розеток стоит учитывать удобство подключения электроприборов, безопасность, а также возможность их размещения. Когда кабель-каналы будут готовы, а электропровода будут проложены, останется только скрыть их.

Вполне естественно, что установка подрозетников в стены из газобетона производится гораздо легче, чем в другие строительные материалы – такие, как бетон или кирпич. Можно делать штробы в таких стенах любым подручным инструментом, однако вы сделаете все гораздо более аккуратно, если не будете забывать про разметку и общие строительные принципы.

Основные правила

Строжайшее соблюдение мер безопасности, которое включает в себя следующие правила:

Схема правильного и неправильного штрабления стен

  • работу можно проводить только исправным электроинструментом;
  • перед проведением штробления необходимо проверить обрабатываемые поверхности на предмет наличие в них подключенной электропроводки;
  • наличие защитных приспособлений для органов дыхания, глаз и рук – очков, респиратора и перчаток;
  • устойчивая опора при работе на верхних уровнях.

Параметры прокладки штроб требуют выдерживать такие параметры:

  • ширина и глубина прокладываемых штроб не должна превышать 25 мм;
  • каналы в стенах прокладываются только в вертикальном или горизонтальном направлении;
  • длинна одной штробы должна быть не более 3 м;
  • резать стену можно на расстоянии не менее 150 мм от стен, дверей, окон и не менее 400 мм от газопроводов;
  • газобетон – материал хрупкий, желательно каждые 2 ряда (а в случае укладки крупных блоков – каждый ряд) укреплять арматурой.

Подготовка к работе:

  1. Тщательное проектирование и разметка обрабатываемых поверхностей.
  2. Изоляция других помещений от пыли, которая будет обильно выделяться в процессе работы.
  3. Наличие конкретного проекта электрической проводки в доме.
  4. Подготовка комплекта необходимых инструментов и принадлежностей.

После изучения мер безопасности, правил проведения ремонта или строительства можно садиться за расчеты

При этом необходимо учесть, что закупать газобетон нужно на 10-15% больше расчетного количества, принимая во внимание его разрезание при кладке и возможный бой. Перед принятием решения о закупке инструментов необходимо ознакомится с особенностями работы с газобетоном

Штробить газобетон можно ручным и механическим способом.

Это интересно: Как штробить бетонную стену: объясняем по пунктам

Зачем нужно штробить газобетон

Штробы в газобетоне нарезаются не только при прокладке коммуникаций, их активно нарезают во время строительства дома. При определенных габаритах простенка технология требует армировать каждый четвертый ряд кладки горизонтальными связями из стальной или композитной арматуры. Чтобы стержни не увеличивали толщину межблочного слоя клея, их утапливают в штробах и покрывают раствором.

Ряд армируется непрерывно, стержни образуют замкнутое кольцо по всему периметру стен дома. Как понимаете, объем штробления при строительстве дома очень большой, особенно, когда ведется кладка из широких блоков и строителям нужно проложить два или даже три ряда стержней. Поэтому под рукой всегда должен быть производительный и надежный инструмент, позволяющий сделать работу в кратчайшее время и качественно.

Внутри коробки штробы делают преимущественно под электрическую проводку и вертикальные участки водопроводных труб в ванной комнате, от пола до смесителя. Это позволяет уменьшить толщину слоя отделки и его массу. Налицо экономия строительных материалов и последующее упрощение отделочных работ.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.63%

Дом из кирпича
18.39%

Бревенчатый дом
14.47%

Дом из газобетонных блоков
16.6%

Дом по канадской технологии
11.47%

Дом из оцилиндрованного бревна
3.74%

Монолитный дом
4.01%

Дом из пеноблоков
3.39%

Дом из сип-панелей
3.3%

Проголосовало: 3338

Процесс штробления: пошагово

Как мы уже упоминали, перед началом штробления необходимо составить грамотную схему расположения всех электроприборов, розеток и пр. Существуют специальные компьютерные программы, позволяющие указать на плане все элементы электросети: «Компас Электрик», ProfiCAD, QElectroTech и пр. Эти и другие графические редакторы хороши для профессиональных электриков, которые легко и быстро смогут с них сориентироваться и при помощи программ набросать схемы монтажа электропроводки. Строители-новички чаще всего составляют простую электросхему от руки на листе бумаги.

Расммотрим процесс штробления стен поэтапно:

  1. Осматриваем помещение. Освобождаем стены в местах прохождения трассы. Выносим предметы интерьера и мебели (стулья, вазы, цветы и пр.). Крупногабартную мебель (шкафы, этажерки, кресла и пр.) накрываем целлофаном, не допуская щелей. Дверной проем завешиваем влажной тряпкой.
  2. Надеваем респиратор и защитные очки.
  3. Снимаем со стены обои. Этот пункт не является обязательным: настенное покрытие рекомендуется удалять, чтобы кусочки бумаги не наматывалась на сверло и не затревало между зубьями режущего диска. С другой стороны, обои не допускают распространение пыли.
  4. При помощи маркера и строительного уровня делаем на стене разметку согласно заранее составленной схемы.
  5. Индикаторной отверткой, металлоискателем или детектором скрытой проводки проверяем размеченный участок на наличие старых проводов. Старую проводку необходимо демонтировать или отступить от нее на расстояние минимум 10 см. По всем правилам, квартиру следует обесточить и кинуть провод к соседям. Если при осмотре пропустить кабель, находящийся под напряжением, то при штробировании не избежать удара током.
  6. Приступаем к нарезанию канавок, используя приготовленный инструмент.
  7. Выбиваем материал между верхней и нижней границами канавки.
  8. Выравниваем контуры трассы, очищаем канавку от остатков материала и строительной пыли. Обработатываем грунтовкой и оставляем высыхать.
  9. После высыхания грунтовки можно приступать к монтажу проводки.

Штробы могут быть разными по форме и габаритам, поскольку они предназначены не только для проводов, но и под подрозетники, выключатели и электротехнические коробки.

  • Нарезка штроб электрическим штроборезом
  • Выдалбливание штробы перфоратором
  • Установка подрозетников
  • Укладка проводов
  • Заделка штроб гипсовой штукатуркой

Коробки обычно размещают в месте прохождения основной электромагистрали, под потолком. Розетки устанавливают в круглых штробах на расстоянии 30 см от уровня пола.

Для выпиливания отверстий под распределительную коробку и подрозетники нужны коронки для перфоратора размерами 8 и 6,5 см. Такими же насадками можно воспользоваться для углубления отверстия под выключатели. Это удобнее и быстрее, чем выдалбливать штробы вручную при при помощи дрели или зубила.

Заключение

Лучше, если в газобетонном доме будет скрытая электропроводка, так как этот материал не горюч и легко штробится. Описанная техника монтажа позволит произвести работы даже без большого опыта. Дополнительно посоветуем применять только качественные клеммы и внимательно проверять качество соединений. Если случилось так, что отрезок провода поврежден (жила или изоляция), не скупитесь и замените его новым.

Однако помните, что электропроводка в доме из газобетона, своими руками сделанная, несет не только блага цивилизации, но и потенциальную опасность. Более того, провода находятся в закрытом виде, и добраться до них потом не получится, поэтому сразу делайте все по уму. А еще лучше — наймите для работы профессионалов.

Похожие записи:

Все о гортензии метельчатой: от посадки до ухода в открытом грунте Чипсы из лаваша Способы проверки свечей зажигания Как сделать шкаф купе своими руками в домашних условиях Как расплавить пластиковую бутылку в домашних условиях Игровой руль с педалями на компьютер своими руками
