Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

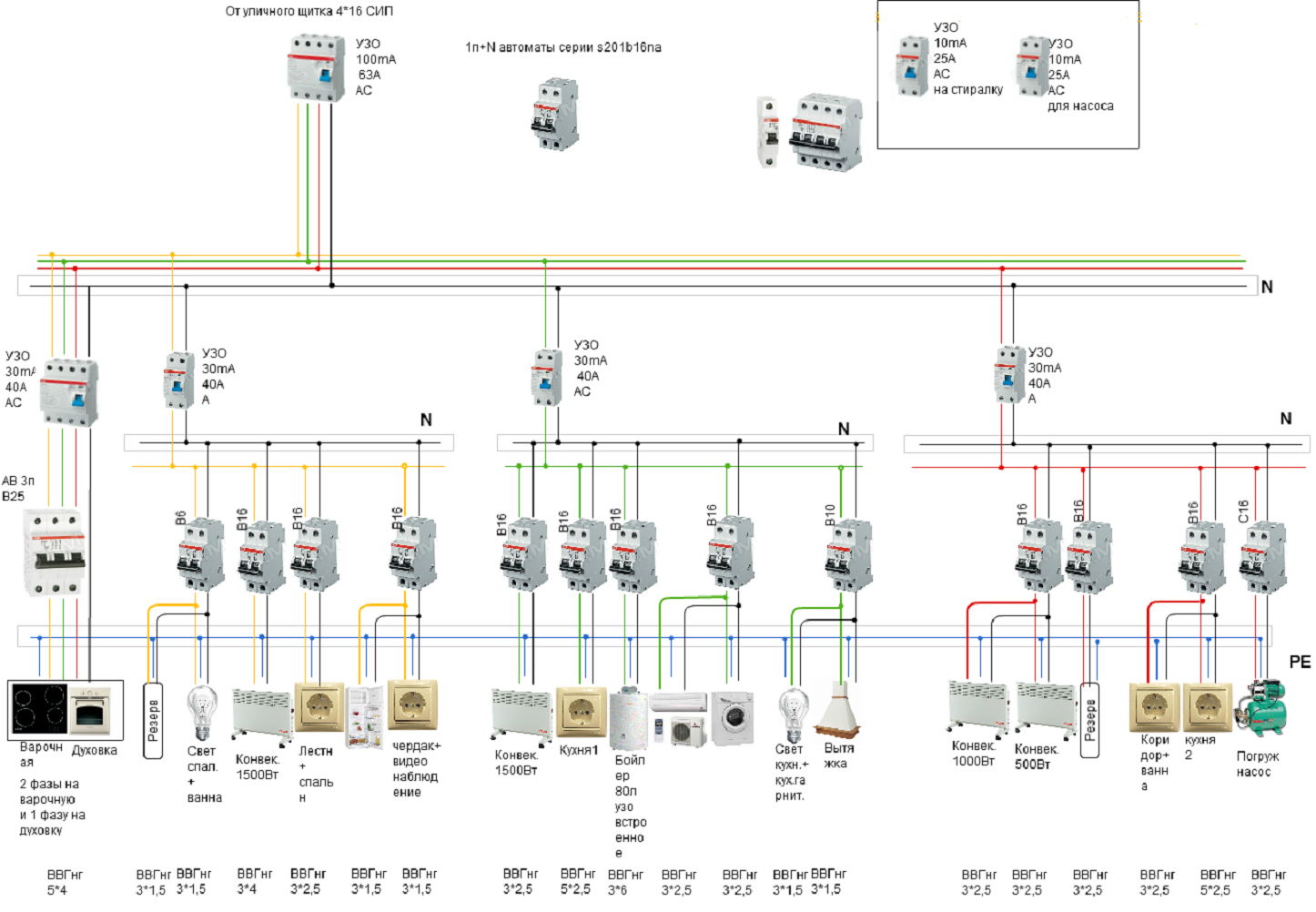

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

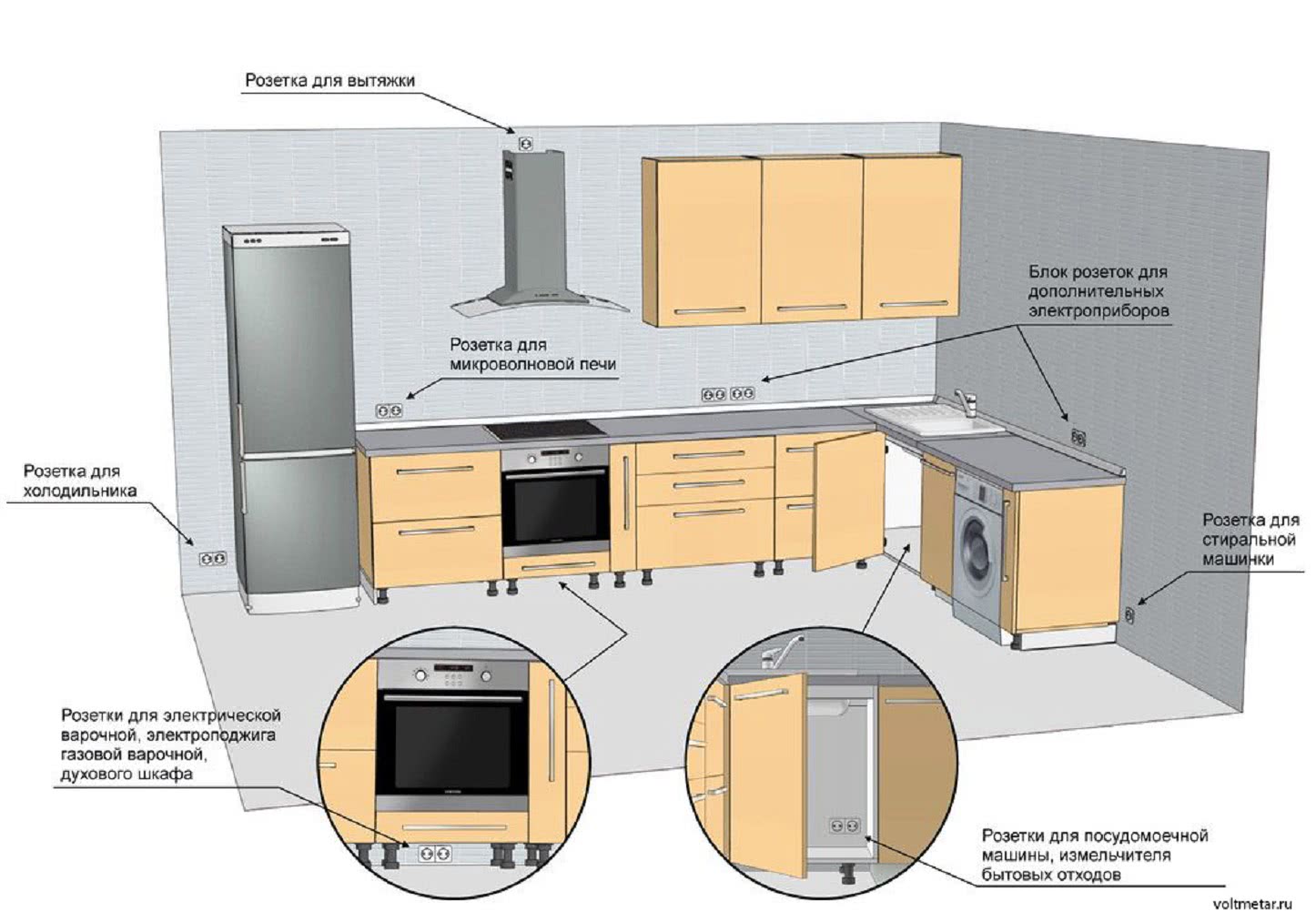

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

  • электрическую плиту;
  • освещение;
  • розетки для чайника, миксеров и другой бытовой техники;
  • розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

  • системы теплого пола;
  • электрического полотенцесушителя;
  • водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Необходимость замены проводки

Существует несколько причин проложить новую домашнюю электрическую сеть:

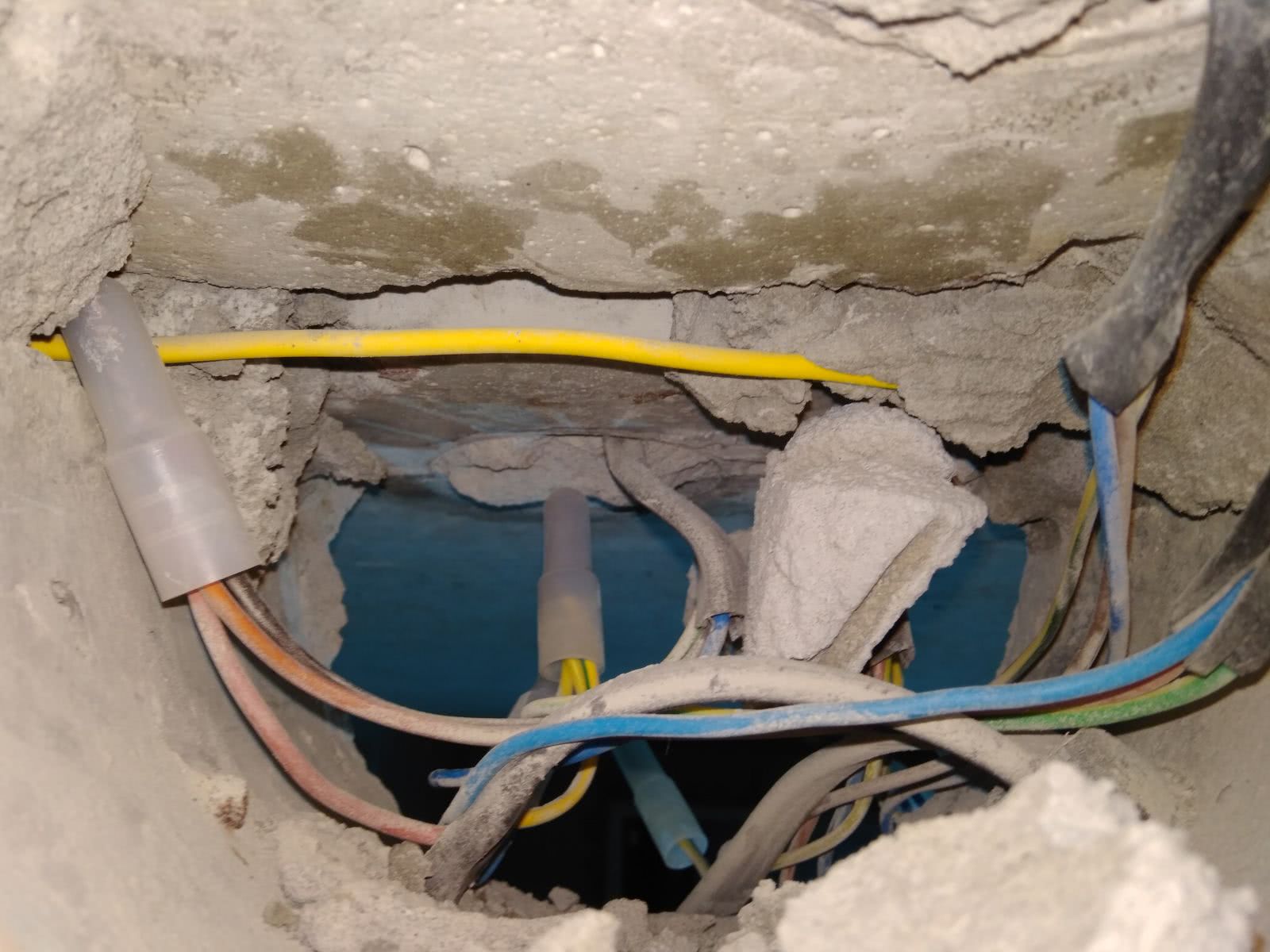

  1. Исчерпание ресурса старых кабелей. В панельных новостройках прокладывали алюминиевые провода, срок службы которых составляет 25 лет. Изношенные жилы греются в подгоревших и надломленных местах. Растрескавшаяся изоляция может стать причиной короткого замыкания.
  2. Рост энергопотребления. Сечение старых проводов рассчитано на нагрузку в 1,5 кВт. Новые модели фенов, микроволновых печей и многих других приборов потребляют от 2 (кВт).
  3. Увеличение числа электроприборов. Для их подключения требуются новые розетки.
  4. Переоборудование системы энергоснабжения из TN-C в TN-C-S. Так поступают в некоторых домах. Это дает возможность заземлить розетки и приборы, для чего требуется прокладка 3-жильного кабеля.

Перед тем как заменить электросеть, следует обдумать целесообразность этого мероприятия. Из-за больших трудозатрат рекомендуется по возможности сохранить существующую проводку, если кабели находятся в удовлетворительном состоянии.

Начальный этап проведения электропроводки

В процессе проведения электрических проводов необходимо следовать следующим нормам:

Обеспечение свободного доступа к коробкам распределения и электроучётному оборудованию.

Монтирование розеток и выключателей проводится на полутораметровой высоте от половой поверхности, при этом необходимо обеспечение свободного доступа к ним. Для того чтобы обезопасить маленьких детей возможно приобретение специальных заглушек, которые устанавливают на розетки.

При открытии дверей не должна снижаться степень доступности к оборудованию. На 6 квадратных метров показана установка одной розетки.

В зависимости от числа единиц электрооборудования проводится монтирование розеток в кухне.

Прокладка кабеля должна быть чёткой с соблюдением вертикального, горизонтального и диагонального положения, при этом электрошнур не должен провисать и прогибаться. Если это правило игнорируется, то становится возможным повредить электрокабель при проведении установочно-монтажных работ и использовании перфоратора.

При прокладке горизонтальных кабелей следует отступить от 5 до 10 сантиметров от потолочных перекрытий и карнизных конструкций. От половой и потолочной поверхности необходим отступ на 15-сантиметровое расстояние.

При установке вертикальных кабелей необходим 10-сантиметровый отступ от окон и дверей и 40-сантиметровый от труб газового отопления.

Чтобы развести и соединить электрические кабеля, показано применение специальных коробов.

Изолирование любого проводящего электросоединения, что поможет предотвратить возможное замыкание и возникновение пожара.

Запрет соединения алюминиевого и медного проводов.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Монтаж винтажной проводки в деревянном доме

Устройство сети начинают с разметки. Ее выполняют с максимальной точностью, чтобы впоследствии не пришлось переносить изоляторы. Необходимо тщательно выверить местоположение каждого ролика.

Горизонтальность и вертикальность линий контролируют уровнем и отвесом соответственно.

Расчет и выбор материалов

На разных участках сети используют провода:

  1. Для освещения — 2-жильные. Сечение — 0,75 или 1,5 кв. мм.
  2. Силовая часть — 3-жильные (с заземляющим проводником). Сечение — 2,5 кв. мм.

Число изоляторов принимают из расчета 1-3 на метр кабеля.

Установка изоляторов и электроустановочных изделий

Ролики и накладные подрозетники прикручивают к стене саморезами (дерево) или дюбелями (кирпич, бетон). Фарфоровый изолятор при затягивании может треснуть, поэтому следует ограничивать усилие.

Затем протягивают провода, выполняя соединения одним из разрешенных в ПУЭ методов:

  • опрессовкой гильзами;
  • сваркой;
  • с использованием клемм, болтовых зажимов или СИЗов.

Удобны распределительные коробки со встроенными клеммными колодками.

В бревенчатом доме шаг установки изоляторов на вертикальных участках выбирают с учетом материала стен:

  1. Бревна диаметром 30 см — через каждое.
  2. При меньшем диаметре — через 2.

Для сглаживания неровностей бревенчатой конструкции используют специальные накладки.

В случае применения самодельных декоративных проводов рекомендуют:

  1. Производить навивку по месту.
  2. Чередовать направление закручивания после каждого изолятора.

При соблюдении второго правила упрощается устранение провисания линии в результате усадки дома. Провод снимают с изолятора, добавляют несколько витков и надевают обратно.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

  1. К небольшой доске прикручивают накладную розетку.
  2. Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
  3. Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

  1. Вскрывают распределительную коробку и электроточки.
  2. Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
  3. Отсоединяют или обкусывают жилы.
  4. Потянув за конец провода с любой стороны, определяют направление его укладки.
  5. Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

  • металлоискатели;
  • чувствительные к электромагнитному полю;
  • комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

  1. Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
  2. Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
  3. Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

  1. Несущих стенах.
  2. Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

  1. Максимально допустимая глубина штроб составляет 10 мм.
  2. Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

  1. Засверливаются в стену коронкой.
  2. Выбивают зубилом получившийся цилиндр.
  3. Косо заглубляют штробу в зоне перехода в отверстие.
  4. Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
  5. Помещают в выемку порцию раствора.
  6. Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
  7. Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

  • сваркой;
  • клеммниками;
  • опрессовочными гильзами;
  • самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

  1. Жила в синей изоляции — «ноль».
  2. В желто-зеленой — «заземление».
  3. В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

  1. Изоляции жил кабеля.
  2. Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Обустройство скрытой проводки

Разбираясь, как подключить интернет через кабель, нужно рассмотреть процедуру создания скрытой проводки. Когда разметка будет выполнена, по намеченным линиям проводят алмазным диском болгарки. При помощи перфоратора выбивают канавку.

Также потребуется наметить и создать место для установки роутера. Он должен находиться в нише, закрытой щитком. Для розеток и иных элементов системы при помощи круглой коронки вырезают углубления в стенах.

После этого кабель протягивают по гофротрубе. Это позволит демонтировать его при необходимости. Гофротрубу при помощи специальных дюбель-хомутов или асбеста фиксируют в канавке. Далее всю систему затирают штукатуркой. На месте установки роутера нужно зафиксировать щиток. Он позволит получить доступ к устройству при необходимости.

После этого можно будет выполнить финишную отделку в помещении.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Какие провода выбрать?

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Создание проводки для точечных светильников под натяжной потолок

При проведении ремонта квартиры собственными руками стоит помнить, что в этом процессе нет мелочей. Если речь идет об установке натяжного покрытия, то в данном случае придется позаботиться и о проводке для точечных светильников, и о последующей их установке.

Такую работу стоит выполнять заранее. Можно воспользоваться услугами специалистов. Но при внимательном отношении и достаточной информированности получится это сделать и самому. Предварительно определяют особенности кабеля, количество спотов и их расположение. Создается разметка на базовой поверхности.

Схема проводки для точечных светильников под натяжной потолок

Наиболее распространены два типа разводки. Остановимся на них детальнее.

  • Параллельная. Она подразумевает скрепление частей конструкции между собой последовательно на самих осветительных приборах или около них посредством проводников.
  • Звезда. В этом случае соединяются шнуры в одной точке. А из нее уже идут отдельные кабели до каждого осветительного прибора.

При выборе варианта важно учитывать удобство для дальнейшего обслуживания и степень напряжения спотов

Как подобрать провод?

Перед тем, как начинать монтаж проводки для точечных светильников на натяжном потолке, важно правильно подобрать ее составляющие. Имеет большое значение сечение кабеля

Например, если требуется установить в гостиной одну люстру в центре и шесть спотов вокруг нее, то мы получим следующие цифры. Мощность точечных приборов обычно равняется сорока ваттам. То есть, общая будет примерно триста. Итак, проведем простые вычисления. В случае параллельной схемы подключения и использования ламп по 220 В, суммарный ток получится 1,3636 А (300 Ватт делим на 220 В). Сечение шнура должно быть примерно раз в десять меньше, чем это напряжение. А именно, 0,136 кв. мм.

Если же используются лампы в 12 вольт, то сила тока будет равняться 12 А (300 Ватт поделить на 12 В). Отсюда делаем вывод, что сечение стоит брать около 1,2 кв. мм.

Если же речь идет о создании подключения по типу «звезда», то здесь подход немого отличается. Мощность в месте соединения проводов будет примерно 1,3636 А (300 Ватт делим на 220 В). Стоит знать, что участок каждого светильника работает с напряжением в 0,2273 А (чтобы это вычислить, 50 Вт делим на 220 Вт). При выборе сечения опираться стоит на участок, который станет иметь наибольшую мощность. В нашем случае это первый. Поэтому потребуется кабель 0,136 кв. мм.

Для ситуации, когда напряжение составляет 12 В и Вы хотите подключить споты по типу звезды проводятся такие расчеты. 300 Ватт поделить на 12 В равняется 12 А. Участки около приборов осуществляют свою работу при токе 4,166 А.

В данном случае потребуется использовать несколько типов кабеля. От коробки и до трансформатора рекомендуют брать тонкий шнур, а вот дальше – использовать более толстый.

Особенности установки

Проводку лучше всего сразу прикреплять к базовой поверхности или же прятать ее в гофре. Это убережет от провисания и сделает оформление комнаты более привлекательным. В зависимости от типа подключения кабеля крепятся к черновой поверхности и соединяются между собой. Не обязательно делать их точно по разметке, так как некоторые приборы имеют свои небольшие проводки. Происходит проверка конструкции. После этого в требуемых местах прикручивают закладные в виде металлических стоек и платформы, которые позволят удачно сочетать натяжное полотно и приборы.

Прикрепить шнуры к бетонной поверхности можно подручным способом при помощи шурупов и толстой проволоки, делая подобие крючков. Или же воспользоваться заводскими пластиковыми скобами.

Около каждого прибора провода заправляются в клеменные колодки.

Выводы

Как видим, в общем, подобный процесс не составляет особенных сложностей. Однако требует наличия определенных знаний, навыков работы с электропроводкой. Лучше всего предварительно посмотреть несколько обучающих видео или вживую ознакомиться с процессом работы мастеров. В таком случае Вы получите требуемые знания для проведения самостоятельных работ и сможете сделать все на высшем уровне.

https://youtube.com/watch?v=k6HUI2AgBls

Основные требования при организации проводки в межпотолочном пространстве

  1. Прокладка любого кабеля за подвесным потолком организуется с помощью фиксирующих приспособлений.

В деревянных конструкциях, прокладка проводки организуется на подвесах, без касания поверхности.

Правила устройства электроустановок вообще предписывают укладку кабеля в деревянных домах с использованием стальных труб.

Однако на практике, обычно используется гофр из материала, не поддерживающего горение.

  1. Провод желательно укладывать в гофр. Но если вы применяете качественные кабели с двойной изоляцией (каждый проводник с покрытием + внешняя оболочка), монтаж электропроводки по потолку можно организовать без дополнительных «шлангов». Опять же, он должен быть закреплен, а не просто лежать на гипсокартоне.

Для фиксации применяются монтажные клипсы и хомуты. В продаже имеется большой выбор подобных приспособлений, изготавливать крепежные элементы своими руками не имеет смысла.

  1. Геометрия укладки не имеет значения, проводка под натяжным потолком может быть разведена хоть по диагонали.

Следует учитывать точки подвеса потолка: для этого, перед укладкой кабеля необходимо разметить места установки подвесных конструкций. Кабель прокладывается на расстоянии не ближе 10 см от крепежа.

  1. Еще один момент, который не обязателен с точки зрения Правил устройства электроустановок, но поможет предотвратить образование различных наводок в сигнальных проводах (телевизионных, интернет, телефонных). Все пересечения кабеля производятся под прямым углом. По возможности надо организовывать слабину в местах пересечения, чтобы не было непосредственного касания кабелей.

Если силовой и сигнальный кабели прокладываются параллельно, расстояние между ними должно быть не менее 30–40 см. В таком случае на концы сигнального кабеля устанавливаются ферритовые хомуты — гасители помех.

Особое внимание надо уделять распаячным коробкам. Проводка на потолке (включая коробки) будет недоступной для обслуживания. Если соединения кабеля выполнены непрочно, вы получаете потенциальный очаг нагрева и отгорания контактов

Для восстановления работоспособности, придется демонтировать потолок

Если соединения кабеля выполнены непрочно, вы получаете потенциальный очаг нагрева и отгорания контактов. Для восстановления работоспособности, придется демонтировать потолок.

Далее рассмотрим несколько типовых схем потолочной разводки электрокабеля.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Как провести кабель перед ремонтом в квартире или доме

Вот у вас голая квартира или дом, где кроме стен ничего нет. На самом деле это самый лучший вариант, когда можно проложить провода в разные места. Скорее всего вы уже примерно представили, что и где будет находится – так как мы будем отталкиваться в первую очередь от этого.

Проводка после ремонта

Наверное, это самый сложный вариант. Сложность состоит в том, чтобы проложить кабель так, чтобы его было не видно, плюс нужно не порушить какие-то моменты нового или «не очень» – ремонта. Если у вас есть плинтуса, то это отличный вариант. От роутер можно проложить кабель до плинтуса, а уже там развести их по комнатам.

Выбор провода

На самом деле ничего сложного в выборе нет, для прокладки дома можно выбрать самый дешевый. Но для уличного использования лучше всего взять с защитой от влаги, пыли и резкого перепада температуры. Поэтому поводу у меня есть отдельная статья про витую пару, которую мы и будем использоваться. Также советую сохранить статью по обжимке витой пары, потому что – это скорее всего вам пригодится.

Прокладка проводки по квартире может быть выполнена своими руками. Для этого необходимо ознакомиться с существующей инструкцией этого процесса. Следует рассмотреть, какие материалы потребуются для работы.

Узнать, как производится прокладка интернет-кабеля, помогут советы профессиональных монтажников. Они дают рекомендации, как выполнить эту работу хорошо.

Прямоугольная

Квартиры с открытым дизайном – это идеальный вариант для проживания одного человека или семьи без детей. Чтобы обеспечить максимальное удобство, необходимо составить план расположения мебели, осветительных приборов и прокладки инженерных коммуникаций. Студии наиболее востребованы на рынке недвижимости, так как имеют множество преимуществ.

Однокомнатные квартиры прямоугольной формы – это:

  1. Свободная архитектура.
  2. Стандартная планировка.
  3. Квартира-студия.

Достоинства и недостатки студий:

Достоинства Недостатки
Обильное естественное освещение Маленькая площадь
Нет внутренних перегородок Отсутствие балкона
Монопространство Сложный дизайн и архитектура
Подходящие акустические характеристики Подходящие акустические характеристики
Облегченная уборка помещения Наличие сквозняков, что требует монтажа дополнительной вентиляции
Выгодная аренда комнаты

Чтобы квартира-студия не только служила жильем, но и была при этом комфортной, в ее дизайне применяют самые современные технологии. Прежде всего, это зонирование, которое позволит без изолирования разделить одну комнату на несколько – рабочую, зону отдыха, приема и приготовления пищи и т.д.

Зона отдыха традиционно обустраивается рядом с окном, обеденная – около стены, спальню можно изолировать неполной перегородкой, как и ванную. Прихожую обозначают вешалкой, столиком, комодом для обуви, небольшим шкафом для верхней одежды.


3-D визуализация однокомнатной прямоугольной квартиры-студии

Схема расположения приборов

На следующем этапе при составлении проекта чертят подробный план дома с расстановкой мебели. На такой схеме затем отмечают расположение:

  • розеток;
  • выключателей;
  • щитка.

Правильной разводка электропроводки в частном доме может считаться только в том случае, если жильцы после ее реализации получат возможность пользоваться всеми электроприборами с максимальным комфортом. Розетки в современных частных домах обычно располагают на расстоянии в 30 см от пола блоками. При этом монтируют их, конечно же, поближе к самим электроприборам — телевизору, компьютеру.

На кухне блок розеток чаще всего монтируют над столешницей. Исключение в данном случае составляют гнезда для холодильника или электроплиты. Такие розетки обычно располагают за этими приборами в 30 см от пола. Выключатели в частных домах обычно монтируют рядом с межкомнатными дверями на уровне их ручки. В любом случае, по правилам, в современных частных домах на 6 м2 площади помещения должна быть предусмотрена хотя бы одна розетка.

После того как места расположения гнезд подключения будут выбраны, на плане чертят собственно саму схему монтажа электропроводки в частном доме, выделяя для каждой группы приборов отдельную линию, согласно проекту. Каждую такую ветку на чертеже при этом отмечают карандашом определенного цвета.

Выводы и полезное видео по теме

Создание различных схем электропроводки, а также особенности можно посмотреть в этом видео:

https://youtube.com/watch?v=F12Fy8IZH2M

Самостоятельное выполнение схемы и монтаж электропроводки в квартире – задача решаемая, но требующая внимательного изучения основ электрики. Также желательно изучить условные обозначения и правила прокладки силовых кабелей. А сами работы по проведению в квартире электричества лучше доверить профессионалам.

Создание схемы прокладки электропроводки в квартире – процесс творческий, который должен производиться с особой внимательностью и точностью. Готовая схема должна быть достаточно наглядной и понятной, чтобы любой строитель мог понять и в дальнейшем реализовать показанное на схеме.

При составлении схемы стоит использовать общепринятые обозначения электроточек и цветовое выделение силовых линий и проводов освещения и заземления. Также обязательное нанесение всех расстояний и размеров, которые помогут лучше ориентироваться при нанесении разметки непосредственно в квартире.

У вас остались вопросы по теме этой статьи? Или вы хотите поделиться личным опытом составления схемы, монтажа электропроводки? Задать вопросы нашим экспертам и другим посетителям сайта или оставить рекомендации можно в блоке для комментариев, расположенном ниже под этой публикацией.
