Ионисторы

Свойства и параметры конденсаторов

Главным параметром приборов этой категории является емкость (С). Она определяет накопительные свойства изделия. Принцип работы базируется на переходе электронов на соответствующую пластину при подключении источника питания. В зависимости от полярности на соответствующем электроде появляются положительные (отрицательные) заряды.

Величина емкости зависит от нескольких параметров:

размеров пластин (площади обкладок);
расстояния между ними;
диэлектрических свойств материала в промежутке.

Напряженность плоского конденсатора вычисляют по формуле:

E = q/(e*e0*S),

где:

q – заряд;
e – диэлектрическая проницаемость;
S – рабочая площадь.

Из этого выражения несложно сделать вывод о взаимном влиянии электрических и конструкционных параметров. Емкость определяют следующим образом:

С= (e*e0*S)/ d = q/U,

где:

d – расстояние между пластинами;
U – напряжение.

Для удобства применяют удельный показатель:

Суд=С/V,

где V – объем изделия.

По нему делают вывод о том, насколько эффективно выполняет основные функции конденсатор. При высокой удельной емкости разрядка занимает больше времени, если подключают аналогичную нагрузку.

Классом точности или процентным отклонением обозначают допуск от номинальной емкости (значения указаны ± в %):

5;
10;
15;
от -20 до +30;
от -20 до +50.

Потребительские параметры диэлектрика характеризуют электрической прочностью. Как правило, на корпусе изделия указывают номинал напряжения в длительном рабочем режиме для определенных условий с учетом диапазонов:

температуры;
относительной влажности;
давления.

В подробной документации указывают напряжение пробоя.

Индуктивность (собственная) изменяет напряженность поля конденсатора. Эта реактивная составляющая «помогает» изделию разрядиться быстрее или медленнее, по сравнению с расчетной скоростью процесса. Подобные паразитные воздействия искажают рабочие характеристики колебательного контура. Их надо учитывать при проектировании частотно зависимых цепей.

Потери оценивают по электрическому сопротивлению изоляционных слоев. Если соответствующим образом подключить мультиметр, можно уточнить действительный ток утечки. Этот параметр измеряют на протяжении определенного времени. Следует запомнить, что сопротивление зависит от температуры и влажности.

К сведению. Слюдяные конденсаторы будут разряжаться медленнее, по сравнению с бумажными в равных условиях, так как токи утечки отличаются на порядок.

Для комплексного сравнения разных деталей этой категории проверяют стабильность. Этот показатель характеризует постоянство рабочих параметров. Как правило, учитывают влияние температуры. Специализированный коэффициент (ТКЕ) показывает соответствующие изменения при увеличении (снижении) на 1°С.

Как разрядить конденсатор, чтобы минимизировать остаточное напряжение? Ответ на этот вопрос поможет получить изучение абсорбционных процессов в диэлектрическом слое. Соответствующие параметры характеризуют поправочным коэффициентом (Ка). Он увеличивается вместе с повышением температуры.

Рабочий цикл измерения абсорбции

Свойства суперконденсаторов

Среди свойств следует отметить:

Суперконденсаторы, емкость которых обеспечивается их двухслойной структурой, накапливают энергию в поляризованном жидком слое толщиной всего несколько ангстрем, расположенном на границе между раствором электролита с ионной проводимостью и электродом с электронной проводимостью. По мнению специалистов в этой области, например, г-на Калерта (Dr. Kahlert), суперконденсаторами следует считать конденсаторы емкостью минимум 10 фарад. Суперконденсаторы – это преимущественно двухслойные конденсаторы; конденсаторы, изготовленные по другим технологиям, например, плёночные или керамические, суперконденсаторами не считают. Обычно, в суперконденсаторе два активных электрода, разделенные пористым непроводящим материалом, размещены между двумя металлическими токовыми коллекторами. Электролит, водный либо органический, пропитывает пористые электроды и обеспечивает возникновение носителей заряда с последующим его накоплением.

Суперконденсатор обычно используют для обеспечения импульсной или пиковой мощности в каком-либо устройстве. Суперконденсатор также используется для кратковременного снабжения устройств энергией и для поглощения энергии из области своего применения. Примером применения пиковой мощности являются линии электропередачи, примером кратковременного снабжения энергией – сотовые телефоны/бытовая электроника и радиотехника, а примером поглощения энергии – устройства регенеративного торможения в гибридных/электрических транспортных средствах.

Принцип работы ионистора

Как уже было сказано, ионистор сильно напоминает конденсатор, но в отличие от него он не имеет диэлектрического слоя вокруг себя. Обкладки представляют собой особые вещества, которые копят заряды противоположных знаков.

Известно, что емкостные характеристики конденсаторов, как и ионисторов, зависят от величины обкладок. Рассматриваемый элемент обладает обкладками из активированного угля или специально подготовленного вспененного углерода. Это обеспечивает повышенную площадь обкладок.

Вам это будет интересно ДИФ или УЗО

Простая схема, демонстрирующая принцип работы

Ионистор обладает выводами, которые сепарированы разделителем, помещенным в электролиты. Нужно это для предотвращения вероятных коротких замыканий. Электролиты чаще всего представляют собой кислоты и щелочи в любом приемлемом агрегатном состоянии.

Обратите внимание! При использовании электролитического йода или серебра можно получить качественный ионистор со значительными емкостными характеристиками, способностью работать при низких температурах и малым саморазрядом. Во время протекания электрических и химических реакций часть электронов отделяется от полюсов приспособления и обеспечивает создание положительного заряда

Отрицательно заряженные ионы, которые находятся в электролите, притягиваются этими полюсами со знаком «плюс». В результате получается электрический слой

Во время протекания электрических и химических реакций часть электронов отделяется от полюсов приспособления и обеспечивает создание положительного заряда. Отрицательно заряженные ионы, которые находятся в электролите, притягиваются этими полюсами со знаком «плюс». В результате получается электрический слой.

Ионистор на плате магнитолы

Сам же заряд сосредотачивается на границах углеродных полюсов и электролитического вещества. Слой очень тонкий, всего 1-5 нанометров в толщину, а это значительно повышает емкость приспособления.

https://youtube.com/watch?v=N4XgZm1aCaw

https://youtube.com/watch?v=vyTFHDxfWCg

https://youtube.com/watch?v=M42w9JUB06M

Конструкция и материалы ионисторов

Рассмотрим подробнее, что такое ионистор. Конструкция EDLC аналогична конструкции электролитических конденсаторов в том, что они состоят из двух фольговых электродов, электролита, сепаратора и фольги. Сепаратор зажат между электродами, фольга свёртывается или складывается в форму, обычно цилиндрическую или прямоугольную. Эта сложенная форма помещается в герметично закрытый корпус, пропитанный электролитом. Электролит в конструкции EDLC, а также электродов, отличается от электролита, используемого в обычных электролитических конденсаторах.

Чтобы сохранить электрический заряд, EDLC использует пористые материалы в качестве разделителей для хранения ионов в порах на атомном уровне. Наиболее распространённым материалом в современных EDLC является активированный уголь. Тот факт, что углерод не является хорошим изолятором, приводит к ограничению максимального рабочего напряжения до 3 В.

Активированный уголь не является идеальным материалом: носители заряда сопоставимы по размеру с порами в материале, а некоторые из них не могут проникать в более мелкие поры, что приводит к утечкам и уменьшению ёмкости хранения.

https://youtube.com/watch?v=TlF3pqed9XA

Одним из наиболее интересных материалов, используемых в исследованиях EDLC, является графен. Это вещество, состоящее из чистого углерода, расположенного в плоском листе толщиной всего один атом. Он чрезвычайно пористый, действует как ионная «губка». Плотность энергии, достигаемая с помощью графена в EDLC, сравнима с плотностями энергии, полученными в батареях.

Однако, несмотря на то что прототипы EDLC графена были сделаны в качестве доказательства будущей концепции, они дорогостоящие и их трудно производить в промышленных объёмах и это обстоятельство существенно тормозит использование данной технологии. Несмотря на это, EDLC из графена является наиболее перспективным кандидатом в будущей технологии ионисторов.

Отличия суперконденсаторов от аккумуляторов

Суперконденсаторы часто применяются вместо батарей. Стандартные конденсаторы способны хранить небольшое количество электроэнергии. Суперконденсаторы могут накапливать заряды в тысячи, миллионы и миллиарды раз больше.

Подобные приборы работают быстрее батарей. Это обусловлено тем, что суперконденсатор создает статистические заряды на твердых телах, а батареи зависят от медленно протекающих химических реакций.

Батареи характеризуются более высокой плотностью энергии, а ионисторы более высокой плотностью мощности. Суперконденсаторы способны функционировать при низких показателях напряжения, а для получения большего напряжения, их нужно последовательно соединить. Такой вариант необходим для более мощного оборудования.

Технология ионисторов может найти применение в энергетике и приборостроении. Одно из применений – использование в ветряных турбинах. Подобные приборы помогают сгладить прерывистое питание от ветра.

В портативных электронных приборах используются источники питания разнообразных типов

В таких устройствах, как планшеты, смартфоны и ноутбуки важное значение имеет удельная энергоемкость. Чем больше данный показатель, тем выше будет емкость устройства при тех же физических параметрах

Преимущества

Если сравнивать ультраконденсаторы с аккумуляторами, то первые из них способны обеспечить значительно большее число циклов заряда и разряда.
Цикл заряда и разряда происходит за очень короткое время, что дает возможность применять их в таких ситуациях, когда нельзя установить аккумуляторы, ввиду их длительной зарядки.
Устройства такого вида имеют намного меньшую массу и габаритные размеры.
Для выполнения заряда не требуется специального зарядного устройства, что упрощает обслуживание.
Срок работы ультраконденсаторов значительно выше, по сравнению с батареями аккумуляторов и силовыми конденсаторами.
Широкий интервал эксплуатационной температуры от -40 до +70 градусов.

Будет интересно Конденсатор — простыми словами о сложном

Недостатки

Малая величина номинального напряжения. Этот вопрос решают путем соединения нескольких ультраконденсаторов по последовательной схеме, так же, как соединяют несколько гальванических элементов для увеличения напряжения.
Повышенная цена на такие устройства способствует удорожанию изделий, в которых они используются. По заверению ученых, скоро эта проблема станет неактуальной, так как технологии постоянно развиваются, и стоимость подобных устройств снижается.
Ионисторы не способны накопить большое количество энергии, так как имеют незначительную энергетическую плотность, и не могут обладать мощностью, сравнимой с аккумуляторами. Это негативно влияет на область их использования. Эта проблема может частично решиться путем подключения нескольких ионисторов вместе, по параллельной схеме.
Необходимость соблюдения полярности при подключении.
Не допускается короткое замыкание между электродами, так как от этого сильно возрастет температура ультраконденсатора, и он может выйти из строя.
Ионисторы хорошо работают в цепях пульсирующего и постоянного тока. Но при высокочастотном пульсирующем токе они сильно нагреваются ввиду их большого внутреннего сопротивления, что часто приводит к выходу из строя.

Плоский ионистор

Применение

Ионисторы часто встречаются в устройстве цифрового оборудования. Они играют роль запасного источника питания микроконтроллера, микросхемы и т.д. С помощью такого источника при выключенном основном питании аппаратура способна сохранять настройки и обеспечивать питание встроенных часов. Например, в некоторых аудиоплеерах применяется миниатюрный ионистор.

В момент замены батареек или аккумуляторов в плеере могут сбиться настройки частоты радиостанции, часов. Благодаря встроенному ионистору этого не происходит. Он питает электронную схему.

Его емкость значительно меньше аккумулятора, но его хватает на несколько суток, чтобы сохранить работу часов и настроек. Также ультраконденсаторы используются для работы таймеров телевизора, микроволновой печи, сложного медицинского оборудования.

Были случаи опытного использования ионисторов, например, для проектирования электромагнитной пушки, которую называют Гаусс оружием. В быту ионисторы используются в схемах маломощных светодиодных фонариков. Его зарядка может выполняться от солнечных элементов.

https://youtube.com/watch?v=HyzNxYLl1BM

Перспективы использования

Ионисторы с каждым годом становятся все совершенней

Важным параметром, которому ученые уделяют особое внимание – является увеличение удельной емкости. Через какое – то время планируется подобными приборами заменить аккумуляторы. Такие элементы позволяют заменить батареи в различных технических сферах

Специалисты возлагают большие надежды на разработку графеновых устройств. Применение инновационного материала поможет уже в ближайшее время создать изделия с высокими показателями запасаемой удельной энергии

Такие элементы позволяют заменить батареи в различных технических сферах. Специалисты возлагают большие надежды на разработку графеновых устройств. Применение инновационного материала поможет уже в ближайшее время создать изделия с высокими показателями запасаемой удельной энергии.

Ионистор нового образца в несколько раз превосходит альтернативные варианты. Данные элементы имеют в своей основе пористую структуру. Применяется графен, на котором распределяются частицы рутения. Преимуществом графеновой пены является способность удержания частиц оксидов переходных металлов. Подобные суперконденсаторы работают на водном электролите, что позволяет обеспечить безопасность эксплуатации.

В перспективе новинки будут применяться в сфере изготовления персонального электрического транспорта. Приборы на основе графеновой пены могут перезаряжаться до 8000 раз без ухудшения качественных характеристик. В сфере автомобильного строения проводятся разработки альтернативных разновидностей топлива и устройств накопления энергии высокой эффективности. Подобные приборы могут применяться для грузового транспорта, электрических автомобилей и поездов.

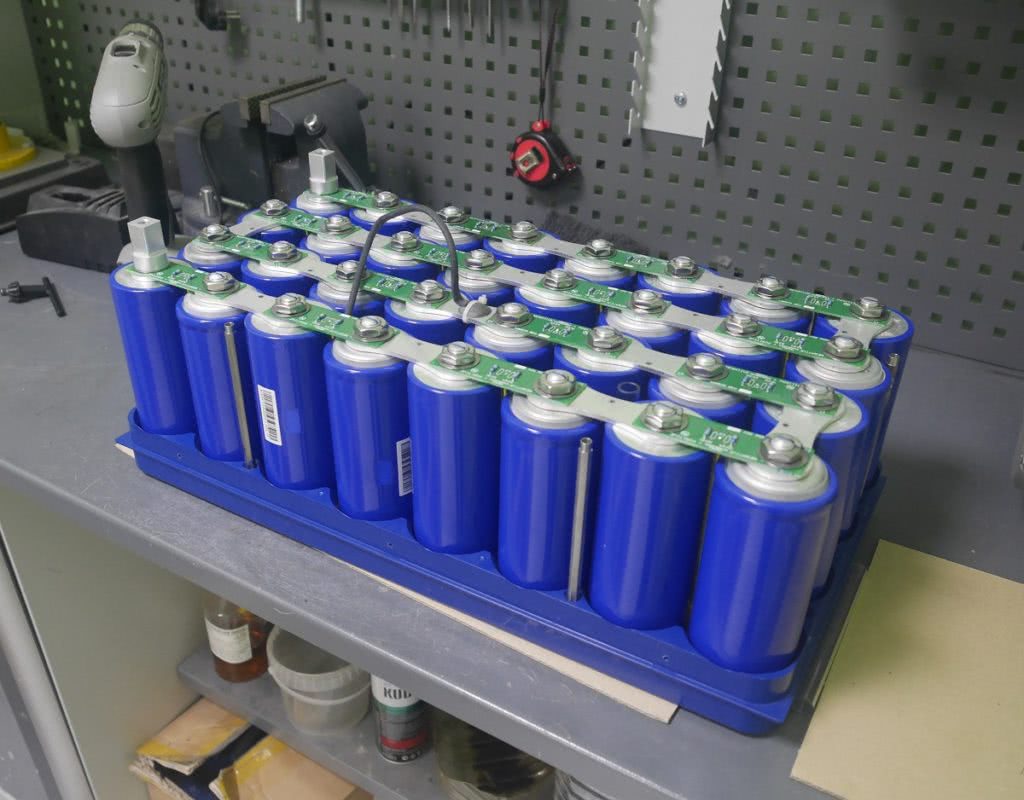

Батарея из суперконденсаторов

В автомобилестроении суперконденсаторные батареи находят следующие применения:

Пусковое устройство подсоединяется параллельно стартерным батареям. Применяется для повышения эксплуатационного срока и улучшения пусковых характеристик двигателя.
Для стабильного питания акустических систем большой мощности в автомобиле.
Буферные батареи подходят для применения в гибридном транспорте. Они характеризуются небольшой емкостью и значительной выходной мощностью.
Тяговые батареи актуальны при использовании в качестве основного источника питания.

Суперконденсаторы обладают множеством преимуществ по сравнению с аккумуляторами в автомобильной промышленности. Они превосходно выдерживают перепады напряжения. Приборы характеризуются легкостью, поэтому можно устанавливать большое их количество. Для сферы микроэлектроники разрабатываются новые технологии по производству компактных суперконденсаторов.

При производстве электродов применяются специальные методы осаждения на тонкую подложку из диоксида кремния специальной углеродистой пленки. Использование суперконденсаторов позволяет внедрить в жизнь экологические технологии экономии энергии. В перспективе предусмотрено расширение сфер применения таких приспособлений для отраслей автотранспорта, мобильной техники и средств связи.

Полимерные твердотельные конденсаторы

Можно сказать, что все устройства этого типа являются полимерными, так как внутри этого устройства используется твердый полимер вместо жидкого электролита. Применение твердого материала в стандартных твердотельных конденсаторах дало такие преимущества:

при высоких частотах — низкое эквивалентное сопротивление;
высокое значение тока пульсации;
срок эксплуатации конденсатора значительно выше;
более стабильная работа при высоких температурных режимах.

Если говорить подробнее, то, к примеру, пониженное ESR — это меньшие затраты энергии, а значит, и меньший нагрев конденсатора при тех же нагрузках. Более высокая степень пульсации тока обеспечивает стабильную работу всей платы в целом. Естественно, что именно замена жидкого электролита на твердый и привела к тому, что срок службы значительно вырос.

Краткие сведения о компании VINATech

Качество элементов питания (аккумуляторов, суперконденсаторов, конденсаторов) практически полностью определяется качеством материалов и соблюдением технологий. По этой причине к новичкам на этом рынке относятся настороженно. Такое же отношение может возникнуть и к VINATech, поэтому необходимо сказать несколько слов о данном производителе.

Южнокорейская компания VINATech только сейчас выходит на российский рынок, хотя в глобальном масштабе является одним из лидеров отрасли. С момента основания в 1999 году VINATech остается инновационным производителем. К настоящему времени компания успела зарегистрировать 183 патента, относящихся к конструктивным особенностям суперконденсаторов, используемым материалам и технологиям производства.

В 2002 году VINATech успешно завершила разработку собственной технологии углеродных нанотрубок CNF(Carbon Nano Fiber), после чего быстро наладила выпуск суперкондесаторов, гибридных конденсаторов и модулей под общим наименованием Hy-Cap.

С 2011 года компания VINATech запустила производство профильной продукции: элементов топливных ячеек, угольных фильтров и прочего.

Рассмотрим более подробно технологии и особенности элементов питания, предлагаемых компанией.

Виды суперэлектролитов

Все известные образцы электролитических изделий этого класса подразделяются на следующие виды:

Двухслойные конденсаторные структуры (ДСК);
Гибридные электролитические элементы;
Псевдоконденсаторы.

Рассмотрим каждый из них чуть подробнее.

Двухслойные структуры имеют в своём составе два пористых электрода с проводящим углеродным покрытием, разделенных особым составом (электролитным сепаратором). Процесс аккумулирования энергии в этих образованиях осуществляется за счет разделения противоположных по знаку зарядов, сопровождающегося образованием на электродах значительных по амплитуде потенциалов.

На величину электрического заряда таких структур существенное влияние оказывает емкость двойного накопительного слоя, выполняющего функцию своеобразного поверхностного конденсатора. Между собой эти две накопительные системы соединяются в последовательную цепочку посредством объединяющего их электролита.

Дополнительная информация. В данном случае он играет роль проводника с ионным типом проводимости.

Гибридные электролиты можно отнести к категории переходных структур, занимающих промежуточное положение между аккумулятором и конденсатором. Выбор такого названия для этих изделий обусловлен тем, что электроды в них изготавливаются из материалов разного типа, вследствие чего характер накопления зарядов несколько различен.

Гибридный конденсатор

Обычно функцию катода в них выполняет материал, обладающий так называемой «псевдо ёмкостью», а процесс аккумулирования заряда происходит вследствие протекания окислительно-восстановительных реакций. Такая «архитектура» электролитов этой группы позволяет увеличить суммарную емкость конденсатора, а также расширить диапазон допустимых напряжений.

В этих изделиях чаще всего применяются сложные сочетания материала электродов, представляющих собой комбинацию из особого типа проводящих полимеров (или смешанных оксидов). Ведутся исследования по другим перспективным материалам (композитам, в частности), получаемым методом осаждения оксидов металлов на углеродные основания или полимеры.

Псевдоконденсаторы по своим техническим показателям гораздо ближе к перезаряжаемым аккумуляторным батареям, имеющим два твёрдотельных электрода. В основе их действия лежит сочетание следующих двух механизмов:

Процессы заряда и разряда (аналогичные реакциям, происходящим в обычных аккумуляторах);
Взаимодействия электростатического характера, присущие структурам с двойным электрическим слоем.

Приставка «псевдо» означает, что емкость этих элементов определяется не столько характером электростатических процессов, сколько зависимостью от реакций, связанных с переносом электролитических зарядов.

Принцип действия и характеристики

Ионисторы, как и аккумуляторы с конденсаторами, имеют несколько рабочих параметров. Все изготавливаемые ионисторы, характеристики которых не сильно отличаются, классифицируются по нескольким параметрам:

емкость (измеряется в Фарадах);
максимально допустимый ток заряда (измеряется в Амперах);
номинальное напряжение (измеряется в Вольтах);
внутреннее сопротивление (измеряется в Омах).

Вам это будет интересно Прибор для электрика: тестер напряжения Во время протекания электрохимической реакции небольшое количество электронов отделяется от электродов, которые получают положительный заряд. Отрицательно заряженные ионы в электролите притягиваются электродами, которые образуют электрический слой. Заряд в элементе накапливается и хранится на границе контакта углеродного электрода и электролита.

Маркировка и область применения

Специальной маркировки ионисторовые конденсаторы на схеме или на корпусе не имеют. Определить, что конкретный элемент является ионистором, можно косвенным образом: большой заряд, небольшие размеры и малое рабочее напряжение являются отличительными признаками ионисторов. Если на корпусе или на схеме будет обозначен элемент с емкостью 1 Фарада и номинальным напряжением, например, 5 вольт, то нет сомнений, что это ионистор. Электролитических конденсаторов с такими параметрами не существует.

Первый советский образец этого элемента был разработан и запущен в производство в 1978 году с маркировкой К58−1. В дальнейшие годы его конструкция улучшалась и появились ионисторы с маркировкой К58−15 и К58−16.

Отраслей техники и науки, где применяют ионисторы, не так уж и много. Чаще всего их применяют в цифровой технике в роли автономного или резервного источника питания. Он запитывает микросхемы памяти, электронных часов, CMOS-чипы и микроконтроллеры различных устройств при отключении внешнего источника электропитания. Определенное время сохраняются все текущие настройки (дата, время, сохраненные частоты радиостанций и т. п. ) при выключении или замене батареек.

Есть данные, что планировалось применение ионистора и при создании так называемой гаусс-пушки, работа которой основана на нестандартном для вооружения физическом принципе — электромагнетизме. Насколько оказались удачными и были ли они реализованы, является неизвестным для широкой публики. Такая информация составляет или коммерческую, или государственную тайну.

Достоинства и недостатки

Положительных качеств у ионисторов достаточно, чтобы они приобрели определенную популярность. Но и негативных качеств немало, поэтому элементы и не приобрели широкого применения в быту, на производстве и транспорте. Из плюсов можно отметить:

меньший срок зарядки элемента по сравнению с аккумуляторами;
больше количество циклов зарядки и разрядки без значительной потери номинальных характеристик;
простое устройство зарядного устройства;
сравнительно малый вес и габариты;
диапазон рабочих температур от -40 градусов по Цельсию до +70 градусов по Цельсию.

Вам это будет интересно Материал, из какого должен изготавливаться искусственный заземлитель

Недостатков меньше, но они существенные:

относительно высокая цена;
малое номинальное напряжение (последовательное соединение нескольких элементов иногда помогает решить эту проблему);
энергетическая плотность меньше, чем у аккумуляторов (при параллельном соединении в некоторых случаях удается решить эту проблему);
выход из строя без возможности восстановления при превышении верхнего предела рабочей температуры.

Плюсы и минусы конденсатора по сравнению с аккумулятором

АКБ и конденсатор — это устройства, которые накапливают электричество от генератора тока, отдают при необходимости, например, для запуска автомобиля. Каковы же достоинства, недостатки конденсатора по сравнению с аккумулятором?

Плюсы использования:

Ионистер отдает пиковый ток практически мгновенно.
Заряжается суперконденсатор буквально за секунды. Недаром NASA использует их в космическом пространстве.
Безопаснее жидкостного аккумулятора. В отличие от литиевых, свинцовых батарей, заряд накапливается на твердом теле.
Надежно и долговечно. Конденсаторы позволяют производить до миллиона перезарядок. Вместо 1—2 тысяч у электрохимических батарейных АКБ.
Эффективность отдачи энергии 98 %.
Ионистеры устойчивы к экстремально низким или высоким температурам, механическим повреждениям.

Недостатки в сравнении с АКБ:

Большой коммерческий суперконденсатор накапливает лишь 20 % от энергии АКБ похожего размера.
Малая плотность энергии на единицу массы.
Низкая автономность без внешнего питания.
Высокая скорость саморазряда.
Самый мощный ионистер не сможет питать бортовую сеть даже в течение нескольких минут.

Видимо, пока конденсатор может применяться лишь для запуска двигателя, но не для длительной работы в сети автомобиля.

Где используют суперконденсаторы

https://youtube.com/watch?v=Lb17MmHu71o

Видео: Тест суперконденсатора 116,6F 15V (6* 700F 2,5В), вместо стартерного аккумулятора в автомобиле

В автомобильных электронных системах их используют для запуска моторов, тем самым сокращая нагрузку на аккумулятор. Также они позволяют уменьшить массу, сократив монтажные схемы. Широкое применение они находят в гибридных авто, где генератором управляет ДВС, а электрический мотор (или моторы) приводят автомобиль в движение, т.е. суперконденсатор (энергетический кэш) используется в качестве источника тока при ускорении и начале движения, а во время торможения происходит его «подзарядка». Перспективно применение их не только в легковом, но и в городском транспорте, поскольку новый вид конденсаторов позволяет на 50% сократить потребление топлива и на 90% сократить выброс вредных газов в окружающее пространство.

Заменить полностью батарею суперконденсаторы пока не могу, но это только вопрос времени. Использовать суперконденсатор вместо аккумулятора – вовсе не фантастика. Если ученые — нанотехнологи из университета QUT идут по правильному пути, то в скором будущее это станет реальностью. Выступать в качестве аккумуляторов смогут панели кузова, внутри которых стоят суперконденсаторы последнего поколения. Сотрудникам этого университета удалось объединить в новом устройстве преимущества батарей литий-ионных и суперконденсаторов. Состоит новый тонкий, легкий и мощный суперконденсатор из карбоновых электродов, находящегося между ними электролита. Новинку, как утверждают ученые, устанавливать можно в любом месте кузова.

Улучшить же благодаря большому крутящему моменту (пусковому) стартовые характеристики при низких температурах и расширить возможности системы питания, им под силу уже сейчас. Целесообразность их использования в системе питания объясняется тем, что время их зарядки/разрядки равно 5-60 секунд. Помимо этого использовать их можно системе распределительной некоторых приборов машины: соленоидов, систем регулировки дверных замков и положения оконных стекол.

Сравнение конденсаторов

Ионисторы идеальны, когда требуется быстрая зарядка для удовлетворения краткосрочных потребностей в мощности. Гибридная батарея удовлетворяет обе потребности и снижает напряжение, что обеспечивает более длительный срок службы. В приведенной ниже таблице показано сравнение характеристик и основных материалов в конденсаторах.

Электрический двухслойный конденсатор, обозначение ионистора	Алюминиевый электролити-ческий конденсатор	Аккумулятор Ni-cd	Свинцовая герметичная батарея
Использовать диапазон температур	От -25 до 70 °C	-55 до 125 °C	-20 до 60 °C	От -40 до 60 °C
Электроды	Активированный уголь	Алюминий	(+) NiOOH (-) Cd	(+) PbO2 (-) Pb
Электролитическая жидкость	Органический растворитель	Органический растворитель	KOH	H2SO4
Метод электродвижущей силы	Использование естественного электрического двухслойного эффекта в качестве диэлектрика	Использова-ние оксида алюминия в качестве диэлектрика	Использова-ние химической реакции	Использова-ние химической реакции
Загрязнение	Нет	Нет	CD	Pb
Количество циклов зарядки / разрядки	> 100 000 раз	> 100 000 раз	500 раз	От 200 до 1000 раз
Емкость на единицу объема	1	1/1000	100	100

Закупка

Нашел в китайском магазине ионисторы на 350 фарад. Забил емкость в Yenk-у, оказалось, что их хватит на 2.5 секунды работы стартера. Заказал их, а также балансировочную плату.

Преобразователь сначала купил в китайском магазине повышающий, собрал схему, преобразователь сразу сгорел. Не учел то, что в нем не было ограничения по току, а у ионисторов практически нулевое сопротивление, вот и получилось короткое замыкание на выходе преобразователя. Ограничение по току бывает в повышающе-понижающих, купил — тоже сгорел, но не сразу. Купил третий другого исполнения — работает отлично!

Аккумулятор взял обычный от UPS на 7 Ач.

Параметры

Основные электрические характеристики ионисторов включают в себя:

емкость, для ее измерения используется единица Фарад (Ф);
внутреннее сопротивление (Ом);
максимальный ток разряда (А);
величина номинального напряжения (В)
параметры саморазряда и разряда, последний довольно важный параметр, поэтому приведем формулу, по которой можно произвести расчет времени разряда ионистора: где:

t – время разряда, измеряется в секундах (с);

С – емкость устройства (Ф);

V1, V2 – начальное и конечное значение диапазона напряжений, при которых проводилось тестирование;

I – величина тестового тока (А).
