Характеристики микросхемы tda2822m

Калибровка и настройка

Для калибровки возьмите батарею 3В; Вы можете использовать два 1,5 В карандаша и положить их в батарейный отсек. Теперь подключите динамики к выходным разъемам LS1 и LS2, отмеченным на печатной плате. Установите ы VR1 и VR2 в их среднее положение. Возьмите металлическую отвертку и аккуратно коснитесь входного штырька 6 или 7 IC1. Вы должны услышать жужжащий звук из левой и правой колонок, когда отвертка коснется левого и правого входов соответственно. Медленно настраивайте VR1 по часовой стрелке, пока не услышите громкий гудящий звук из левого динамика. Аналогичным образом настройте VR2 для правого динамика. Теперь ваш стереоусилитель работает и готов к использованию!

Загрузите PDF-файлы для печатных плат и компонентов: нажмите здесьelectronicsforu.com

Datasheet Download — Unisonic Technologies

Технические характеристики

TDA2822M не требует для работы больших напряжений и обладает высоким коэффициентом усиления (до 41 дБ). Выходная мощность (P_O) зависит он конфигурации системы и её электронной обвязки. Чаще всего для включения схемы используют номинальные для неё 9 В (иногда обычную крону). При таком питании можно получить заявленные производителем 1,0-1,4 Вт на стандартные 8-ми омные колонки, но с достаточно большими уровнями гармонических искажений в 10 % (TDA), не приемлемыми для прослушивания музыки.

При питании от 6 В на 8-ми омных динамиках можно получить до 300-380 мВт, но тоже с высокими TDA до 10 %. Некоторые радиолюбители заявляют о получении выходной мощностью в 2 Вт при питания в 12 В, но не учитывают работу устройства на предельных своих возможностей. В техническом описании (datasheet) данные о таких экстремальных режимах эксплуатации (с напряжением более 9 В), производителями не представлены. Приведем максимально возможные значения параметров.

Максимальные параметры

Абсолютные (предельно допустимые) значения параметров для TDA2822M:

• напряжение питания (V_S) до 15 В;
• выходной ток (I_O) до 1 А;
• рассеиваемая мощность (P_tot) до 1.4 Вт (при T_CASE до 50 °C);
• диапазон рабочих температур (T_A) от -20 до 70 °C;
• температура хранения (T_stg) от -40 до +150 °C.

Не стоит превышать предельно допустимые значения параметров. Это приведёт к появлению высоких искажений, сильному нагреву микросхемы и вероятности скорого выхода её строя. Для охлаждения можно использовать небольшой радиатор, хотя в большинстве случаев он не нужен.

Слушать музыку с искажениями — не самое приятное занятие. Для получения приемлемого качества звучания и уменьшение уровня TDA чаще всего уменьшают выходную мощность (P_O). Например при работе усилителя в мостовом режиме, для уменьшения TDA до 0,2% в 8-ми омной нагрузке, необходимо снизить P_O до 0,5 Вт.

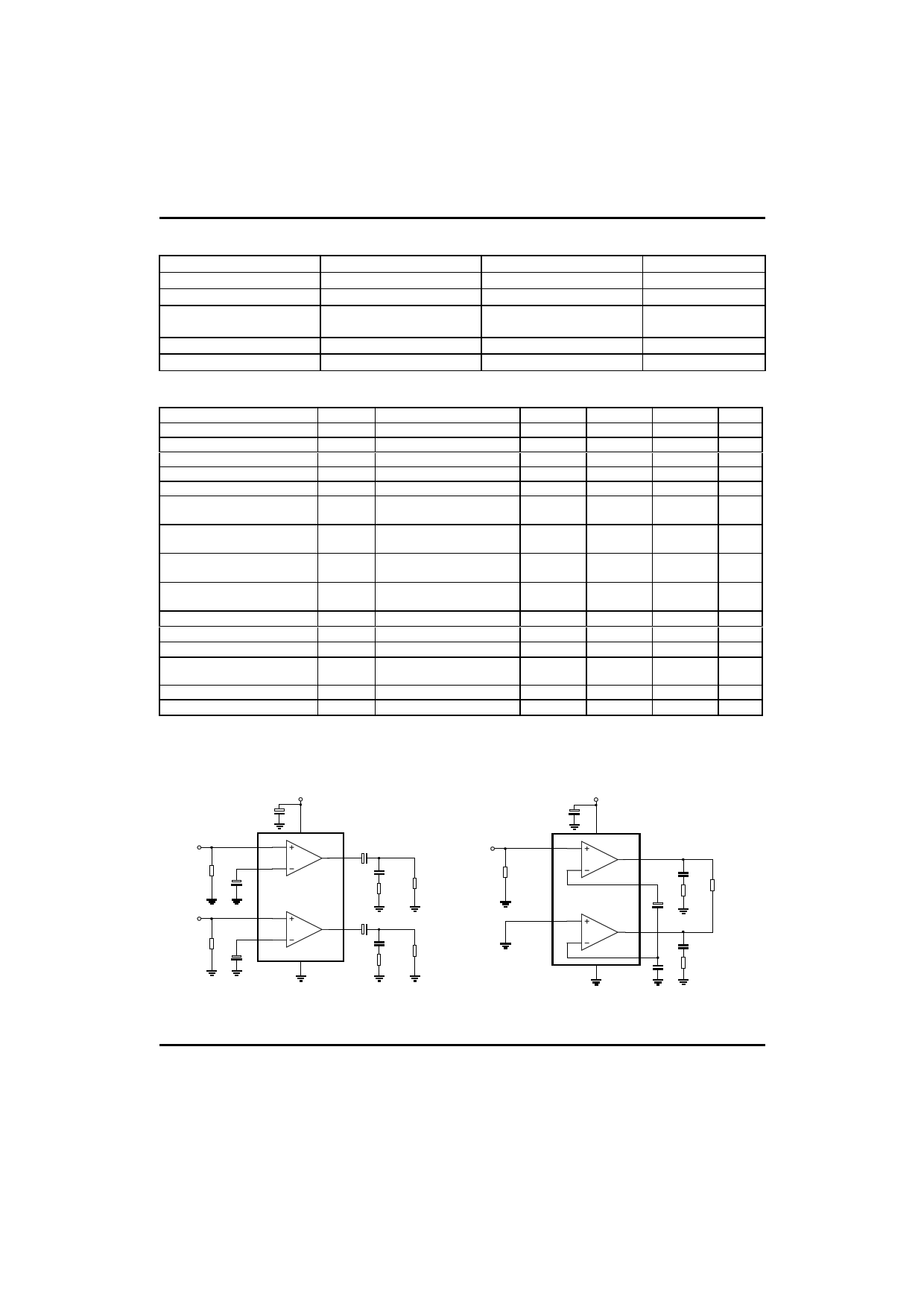

Cхемы включения

Многие параметры зависят не только от напряжения питания но и от того, какая схема включения у TDA2822M. На рисунке представлены её два основных варианта применения. Слева для работы двух каналов (стерео), а справа в одноканальном (режим моста). Последний можно использовать, например, для подключения сабвуфера.

Электрические характеристики

Рассмотрим электрические характеристики TDA2822M из datasheet (на русском языке). Производители приводя их в отдельных таблицах для разных схем включения. Номинальное напряжение питания (V_S) 6 В, если не указано иного. Температура устройства не должна превышать +25°C. Дополнительные режимы измерений указаны в отдельном столбце. Вот параметры при работе в режиме стерео.

Ниже представлены электрические параметры при работе устройства в мостовой схеме. Рабочая температура и номинальное напряжение такие же, как и при включении в стерео режиме.

Аналоги

У TDA2822M есть современный аналог от южнокорейской компании Samsung — микросхема КА2209. Чаще всего именно её предлагают как альтернативу. Из импортных устройств также можно рекомендовать NJM2073. Из отечественных, идентичной по параметрам считается 174УН22, и более старые 174УН34 и 174УН31, но они уже давно не выпускаются.

Усилитель стерео с использованием TDA2822

Принципиальная схема стереофонического аудиоусилителя приведена на рис. 1. Помимо микросхемы TDA2822 M (IC1), в ней используются четыре конденсатора (от С1 до С4), два измерителя громкости (VR1 и VR2) и два динамика. Схема работает от 3 В постоянного тока. Тем не менее, вы можете использовать до 6 В постоянного тока.

Рис. 1: Схема стереоусилителя с использованием TDA2822 Принципиальная схема проста. Левый динамик (LS1) подключен к выходному контакту 1 IC1 через электролитический конденсатор C3. Правый динамик (LS2) подключен к выходному контакту 3 через электролитический конденсатор C4. Контакты 5 и 8 связаны между собой и соединены с землей через электролитический конденсатор С1. Контакты 7 и 6 являются входными контактами и подключены к измерителям VR1 и VR2 соответственно. VR1 и VR2 работают как регуляторы громкости левого и правого каналов соответственно. Контакт 2 подключен к источнику 3 В постоянного тока, а контакт 4 – к земле. Электролитический конденсатор C2 подключен через 3 В и заземление работает как конденсатор фильтра. Подключите входной аудиосигнал с вашего мобильного телефона к CON2, и подключите 3 В постоянного тока через CON1. Оба динамика выдают одинаковый аудиовыход после усиления сигнала от IC1.

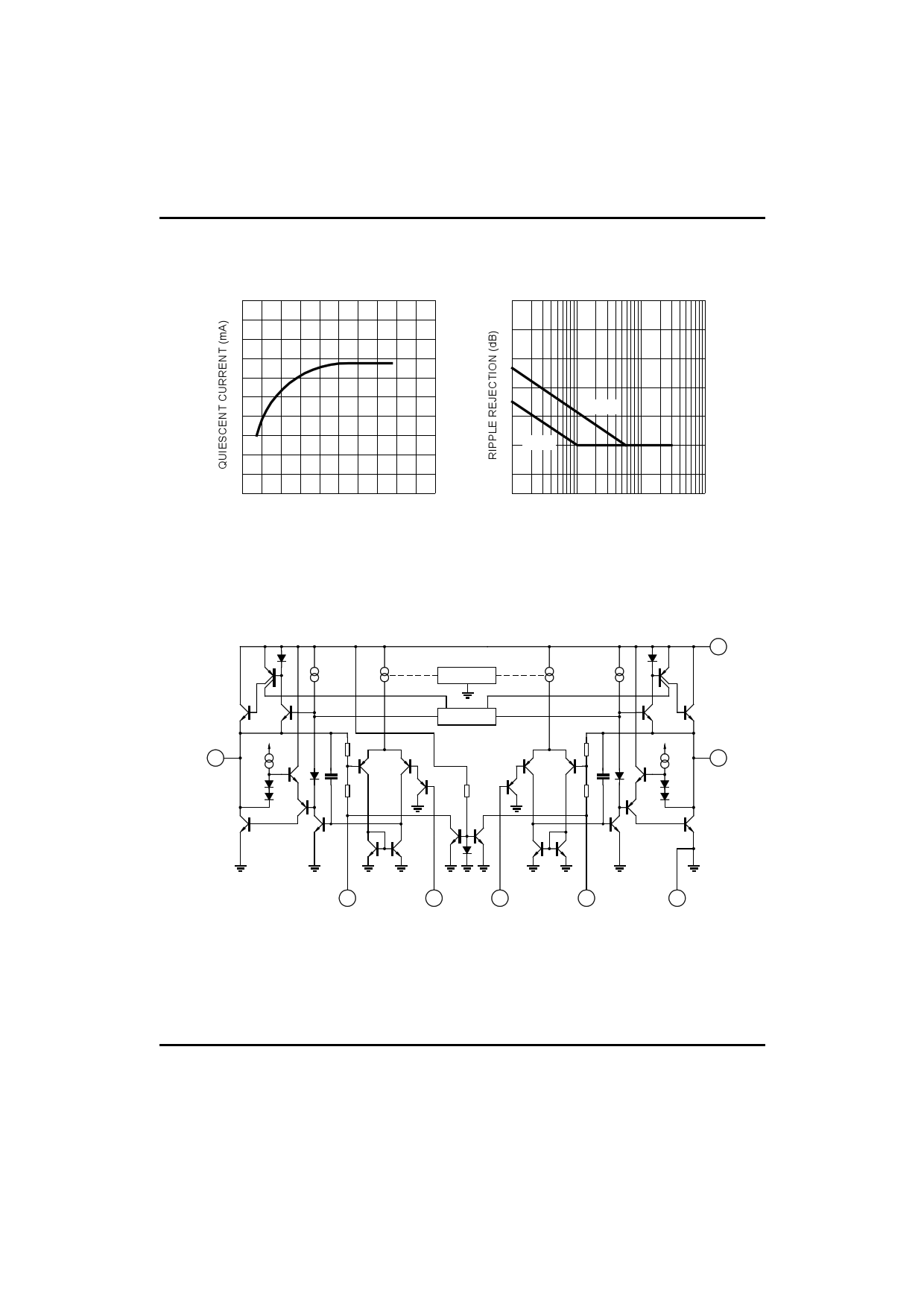

Функциональная схема TDA2822M

приведена в документации . Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности. Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току

В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

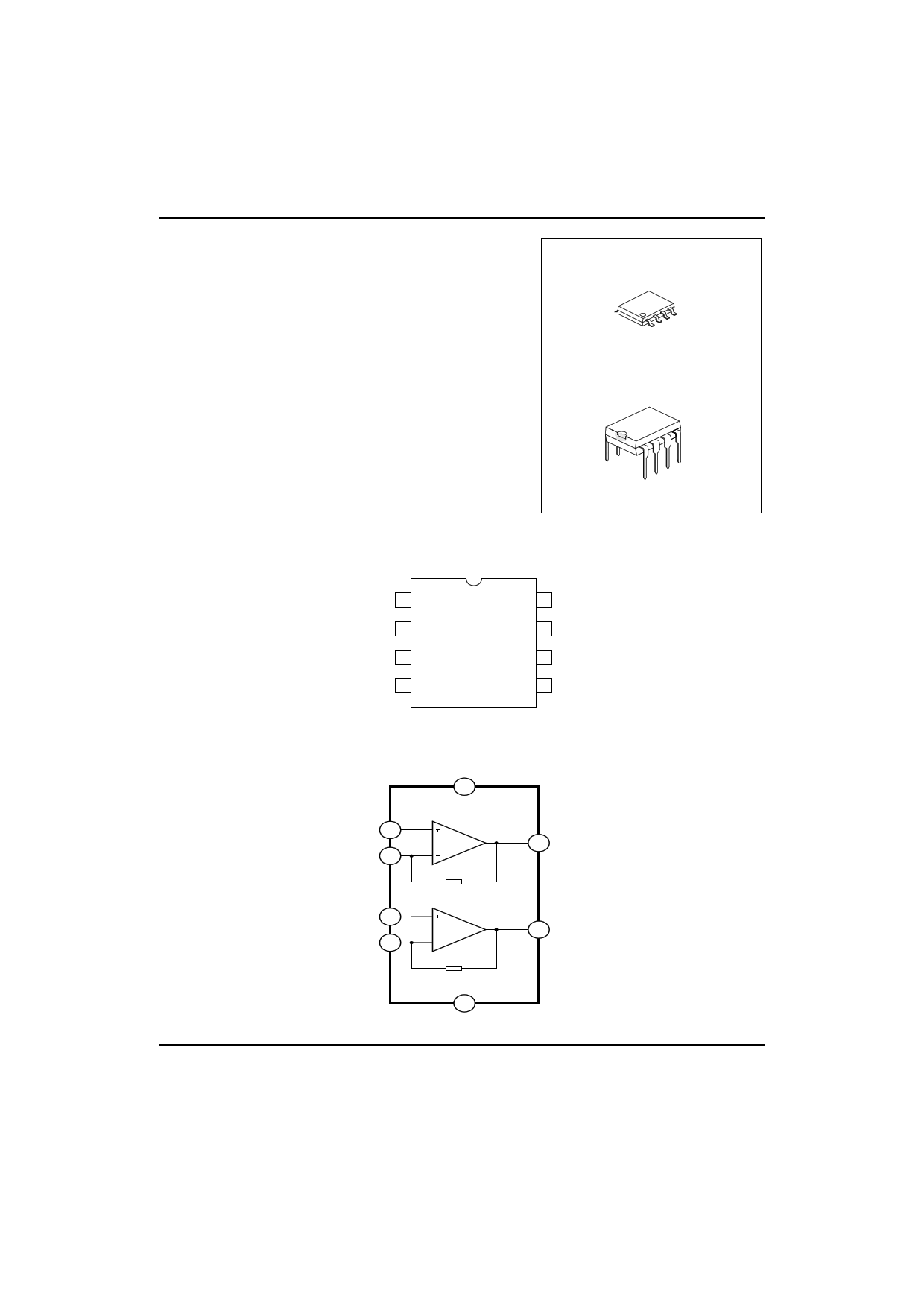

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Конструирование УМЗЧ

Прежде чем приобретать необходимые детали и вытравливать проводники на плате текстолита, необходимо уточнить номиналы резисторов и конденсаторов, а также подобрать нужные модели транзисторов, операционных усилителей или интегральных микросхем.

Это можно сделать на компьютере при помощи специального программного обеспечения, например, NI Multisim. В данной программе собрана большая база электронных компонентов. С ее помощью можно моделировать работу любых электронных устройств даже с учетом погрешностей, проверять схемы на работоспособность.

Вам будет интересно:Маркировка светодиодных ламп. Виды и характеристики светодиодных ламп

С помощью такого софта особенно удобно тестировать схемы мощных УМЗЧ.

↑ Функциональная схема TDA2822M

приведена в документации . Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина. Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме. Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности. Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току

В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

↑ Функциональная схема TDA2822M

приведена в документации . Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина. Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме. Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности. Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току

В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

УСИЛИТЕЛЬ ЗВУКА ИЗ ТЕЛЕВИЗОРА

Выражение «Сизифов труд» познан ста процентами радиолюбителей. Для успеха нужен положительный исход десятка (даже больше) выполненных работ, для того чтобы весь труд пошёл на смарку хватит одной единственной незначительной оплошности. А так иногда хочется, чтобы что-то получилось, особенно начинающему любителю электроники, освоившему ещё не весь арсенал навыков и умений. Однако безвыходных положений не бывает. На платах ранее принадлежавшим каким-то электронным устройствам всегда можно найти нечто, что после некоторой незначительной доработки станет отдельным, исправно функционирующим устройством. Так на плате, некогда входившей в состав телевизионного приёмника можно найти звуковой усилитель.

Его и искать-то особо не нужно, сам «лезет в глаза». Микросхема TDA c, торчащим «гребешком» — радиатором охлаждения и соответствующей «обвязкой» из электронных компонентов. Перед тем как выпилить ножовкой по металлу нужный фрагмент текстолита с деталями необходимо в обязательном порядке добыть принципиальную схему.

УСИЛИТЕЛЬ ЗВУКА ИЗ ТЕЛЕВИЗОРА

Выражение «Сизифов труд» познан ста процентами радиолюбителей. Для успеха нужен положительный исход десятка (даже больше) выполненных работ, для того чтобы весь труд пошёл на смарку хватит одной единственной незначительной оплошности. А так иногда хочется, чтобы что-то получилось, особенно начинающему любителю электроники, освоившему ещё не весь арсенал навыков и умений. Однако безвыходных положений не бывает. На платах ранее принадлежавшим каким-то электронным устройствам всегда можно найти нечто, что после некоторой незначительной доработки станет отдельным, исправно функционирующим устройством. Так на плате, некогда входившей в состав телевизионного приёмника можно найти звуковой усилитель.

Его и искать-то особо не нужно, сам «лезет в глаза». Микросхема TDA c, торчащим «гребешком» — радиатором охлаждения и соответствующей «обвязкой» из электронных компонентов. Перед тем как выпилить ножовкой по металлу нужный фрагмент текстолита с деталями необходимо в обязательном порядке добыть принципиальную схему.

Схема УНЧ на микросхеме TDA1013

Тщательно изучив интересующий объект, выпаять по периметру детали сопредельных узлов. Мало того, что они не нужны, они мешают.

И вот, наконец, нужное добыто. Осталось припаять несколько проводов. Чтобы понять каких и куда, находим паспорт той микросхемы TDA1013. Нужна схема подключения.

Смотрим и читаем даташит: Vp – плюс питания, от 10 до 40 вольт, оптимально надо 14; минус питания на общий провод (к нему подрисован значок «земля»); на место Vctr (напоминает схематичное изображение подстроечного конденсатора) нужно подобрать переменный резистор (100k, для регулировки громкости); Vi – вход усиливаемого звука (его значение от 44 до 69 mV); на выходе нарисован динамик. Добытые знания переносим на «бумагу» — дорисовываем первую схему. Это то, что должны будем иметь фактически. Пора включать паяльник.

Припаиваем всё необходимое, но перед этим не забываем подработать платку по периметру напильником.

Подсоединяем штатный (от разобранного телевизора) динамик, подключаем источник звука (любой, но помним про 44-69 mV), блок питания подойдёт на 12V и 100 mA (лучше конечно 14V).

Несколько УНЧ на ИМС серии TDA

Стереоусилитель 2х1 Вт

На рис. 1 приведена принципиальная схема стереофонического усилителя с выходной мощностью до 1 Вт на канал, собранного на одной интегральной микросхеме TDA7053 производства фирмы Philips в корпусе DIP-16, а также двух переменных резисторов, двух керамических и одного оксидного конденсаторов. Особенностью усилителя является наличие в каждом канале не одной, а двух динамических головок сопротивлением по 8 Ом. Здесь возможно использование самых распространенных головок 1ГД-40 старого производства или подобных по конструкции головок с эллиптическим диффузором, например 2ГДШ-2-8. Другой особенностью усилителя является то, что его выходы нигде не соединены с общим проводом питания. Это характерно для мостовых усилителей мощности с бесконденсаторным выходом.

Рис. 1. Принципиальная схема стереофонического УМЗЧ на ИМС TDA7053 с регуляторами громкости

Интегральная микросхема рассчитана на работу при напряжении питания 3-15 В и токе покоя около 5 мА. Минимальное сопротивление нагрузки — 8 Ом.

Такой усилитель удобно и экономично подключить к карманному плейеру и использовать для музыкального сопровождения. В этом случае целесообразно упростить конструкцию усилителя, убрав регуляторы громкости, поскольку они уже имеются в плейере. Измененная принципиальная схема усилителя приведена на рис. 2. Здесь на входе каждого канала установлен делитель напряжения из двух резисторов во избежание перегрузки усилителя. Сигналы снимаются с гнезда для внешнего телефона плейера с помощью двойного кабеля от стереофонического телефона, вышедшего из строя.

Рис. 2. Принципиальная схема стереофонического УМЗЧ на ИМС TDA7053 с нерегулируемыми входами

При повторении конструкций данных усилителей можно воспользоваться монтажными схемами и чертежами печатных плат, приведенными на рис. 3 и 4, а также рис. 5 и 6 соответственно.

Рис. 3. Монтажная схема УМЗЧ на ИМС TDA7053

Рис. 4. Печатная плата УМЗЧ на ИМС TDA7053

Рис. 5. Монтажная схема УМЗЧ на ИМС TDA7053 с нерегулируемыми входами

Рис. 6. Печатная плата УМЗЧ на ИМС TDA7053 с нерегулируемыми входами

Усилитель на выходную мощность до 5 Вт

На рис. 7 дана принципиальная схема самого простого, надежного, экономичного и широко распространенного в промышленной аппаратуре усилителя мощности звуковой частоты на отечественной интегральной микросхеме К174УН14, имеющей десятки аналогов за рубежом, среди которых самым популярным является ТДА2003. Микросхема предназначена для работы при напряжении источника питания 8-18 В и сопротивлении нагрузки не менее 2 Ом. При этом достигается равномерное усиление сигнала в полосе частот 30 Гц — 20 кГц, а ток покоя составляет 40-60 мА. Чувствительность усилителя — около 50 мВ. Микросхема снабжена собственным теплоотводом, допускающим работу с выходной мощностью не более 2 Вт. Для получения большей мощности обязательно требуется установка дополнительного пластинчатого либо ребристого или игольчатого теплоотвода.

Рис. 7. Принципиальная схема УМЗЧ на ИМС TDA2003

Большое усиление микросхемы требует принятия определенных мер по повышению стабильности и устойчивости ее работы. Это достигается двумя способами. Во-первых, для предотвращения самовозбуждения на высоких и ультравысоких частотах громкоговоритель шунтируется последовательно соединенными низкоомным постоянным резистором R4 типа С1-4 и керамическим конденсатором С6. Во-вторых, коэффициент усиления во всей полосе воспроизводимых частот стабилизирован за счет наличия на выходе усилителя делителя напряжения сигнала 1:100 и подачей с него напряжения отрицательной обратной связи на инвертирующий вход усилителя. Через оксидный конденсатор большой емкости С4 громкоговоритель подключен к выходу усилителя через стандартный акустический разъем и своим одним выводом соединен с общим проводом питания, то есть заземлен.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Назначение выводов

Схема УНЧ на микросхеме TDA1013

Тщательно изучив интересующий объект, выпаять по периметру детали сопредельных узлов. Мало того, что они не нужны, они мешают.

И вот, наконец, нужное добыто. Осталось припаять несколько проводов. Чтобы понять каких и куда, находим паспорт той микросхемы TDA1013. Нужна схема подключения.

Смотрим и читаем даташит: Vp – плюс питания, от 10 до 40 вольт, оптимально надо 14; минус питания на общий провод (к нему подрисован значок «земля»); на место Vctr (напоминает схематичное изображение подстроечного конденсатора) нужно подобрать переменный резистор (100k, для регулировки громкости); Vi – вход усиливаемого звука (его значение от 44 до 69 mV); на выходе нарисован динамик. Добытые знания переносим на «бумагу» — дорисовываем первую схему. Это то, что должны будем иметь фактически. Пора включать паяльник.

Припаиваем всё необходимое, но перед этим не забываем подработать платку по периметру напильником.

Подсоединяем штатный (от разобранного телевизора) динамик, подключаем источник звука (любой, но помним про 44-69 mV), блок питания подойдёт на 12V и 100 mA (лучше конечно 14V).
