Водяной тёплый пол своими руками

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

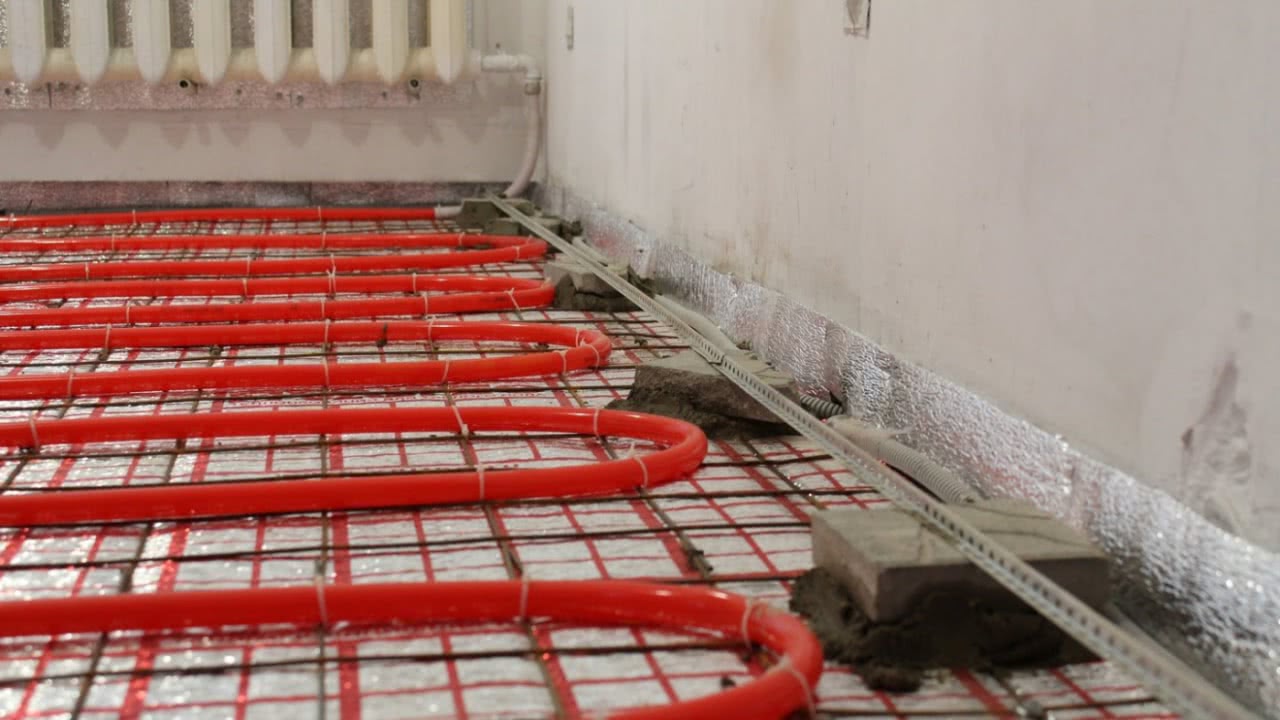

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Выбор схемы укладки контура

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Запуск водяного тёплого пола

Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.

Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.

Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.

Вводный видео урок по подготовке пола своими руками

https://youtube.com/watch?v=sS3ifyIKSwE

Подготовка необходимых материалов

Приступая к непосредственному процессу монтажа, необходимо решить следующие вопросы:

• Расчет показателей системы
• Выбор труб
• Вариант монтажа

Расчет показателей системы

Прежде чем идти по магазинам и рынкам за приобретением всего необходимого, требуется произвести расчеты. На литке бумаги отображаются отопительные контуры, чтобы наверняка определиться с расположением труб. При этом нужно следовать ряду правил:

• Если выбраны трубы 20 мм, максимальная длина контура — не более 120 м, 16 мм – до сотни метров
• Если качественно утеплить половую поверхность, оптимальным шагом, с которым укладываются трубы, считается интервал в 15 см. В частных домах, на первом этаже и в холодную зиму, его можно сократить до 8-12 см
• Разница между контурами обязана быть не более 15 см, следовательно, они делаются примерно равными между собой
• Не рекомендуется укладывать трубы в тех точках, над которыми будут располагаться сантехника или мебель

Расчет контура теплового водяного пола – задача непростая. Помимо труб и расположения мебели во внимания принимаются мощность отопительной системы, тепловые потери и т. д.

Выбор труб

Укладываться тёплый водяной пол своими руками может с использованием одного из трех видов труб:

• Медь – самые дорогостоящие модели, которые должны дополнительно укрываться защитным слоем, иначе раствор будет оказывать пагубное щелочное воздействие
• Металлопластик – недорогие и качественные трубы, которые могут стабильно удерживать свою форму и просты в монтаже
• Сшитый полиэтилен – они легко ремонтируются и не боятся промерзания, однако при повышении температуры теплоносителя быстро выпрямляются

Смотрите подробный обзор — инструкцию по выбору и укладке труб для водяного пола

Варианты монтажа

Обустраивать водяной теплый пол можно одним из трех следующих способов:

1. Укладка в желоба из древесины или алюминия – оптимальный вариант для деревянного дома
2. Укладка непосредственно в стяжку из бетона
3. Укладка в пазы специально предназначенных полистирольных плит с последующим обустройством цементной стяжки

Что такое водяной теплый пол

В панельных домах наружные стены и пол зимой чаще всего не обеспечивают достаточно комфортных условий проживания. Особенно остро эта проблема стоит, если в семье есть маленькие дети, которые любят играть на полу.

Если прогреть всю поверхность полового покрытия, то сквозняки будут исключены. Пыльные ковры, теплые тапочки, шерстяные носки дома больше не понадобятся даже во время самых сильных морозов. Для этого необходимо по всей площади отапливаемого помещения уложить под пол трубы, в которых будет циркулировать теплая вода.

Из чего состоит

Конструкция ТП технологически сложнее традиционного отопления с помощью радиаторов. Обычно греющие трубы заливают сверху бетонным монолитом. Существуют более современные способы сухого монтажа стандартными блоками.

Для уменьшения потерь тепла на бетонные плиты перекрытия укладывают пенополистирол. Под него подкладывают гидроизоляцию из полиэтиленовой пленки, заворачивая края и фиксируя скотчем.

Перед заливкой бетонной стяжки по периметру комнаты устанавливают демпферную ленту. Она компенсирует температурное расширение бетона.

Перечень основных компонентов монолитного теплого контура:

1. Гидроизоляционная пленка бетонного основания.
2. Утеплитель — пенополистирол толщиной 3–5 сантиметров.
3. Демпферная лента по периметру комнаты.
4. Греющая труба — металлопластик или сшитый полиэтилен диаметром 16–20 мм с толщиной стенки 2 мм.
5. Бетон, толщина слоя 80–100 мм.
6. Напольное покрытие: ламинированная доска, линолеум, керамическая плитка.
7. Трехходовой клапан смесительного узла с термостатом.
8. Циркуляционный насос.
9. Коллектор с запорными кранами подающей и обратной трубы.
10. Автоматические воздухоотводчики.
11. Теплообменник.
12. Фильтр.
13. Расширительный бак.
14. Манометр.

Принцип действия

Поскольку греется весь пол в помещении, то температура теплоносителя системы отопления (СО) обычно поддерживается в пределах 25–35 градусов. Этого вполне достаточно для компенсации потерь тепла через наружные стены, окна, балконные двери.

Интенсивность нагрева регулируется вручную или термоголовками на запорных вентилях. При этом остается зависимость от температуры теплоносителя централизованной СО.

Преимущества

Главное достоинство ТП отражено в названии этой системы. Повышенная комфортность объясняется также отсутствием сквозняков, поскольку воздух внутри помещения прогревается равномерно по всей площади.

Расходы на отопление снижаются на 10–15 %, по сравнению с использованием обычных радиаторов, которые сначала греют потолок. Горячий воздух от батарей поднимается вверх, потом по мере остывания опускается вниз и охлажденным потоком движется к отопительным приборам. Пол остается холодным.

ТП обладает и другими достоинствами:

1. Создает и поддерживает идеальный микроклимат в квартире. Дети могут играть на полу без риска простудиться.
2. Равномерность прогрева исключает появление сырости и плесени на стенах.
3. Срок службы — до 50 лет.
4. Отсутствует вредное электромагнитное поле, неизбежное для электрического подогрева пола жилого помещения.

Недостатки

Тонкие трубы должны быть надежно защищены сверху бетонным монолитом, чтобы выдерживать вес тяжелой мебели. Дополнительная нагрузка на плиты перекрытия может отрицательно сказаться на устойчивости многоквартирного дома.

Настройка всех ответвлений ТП занимает много времени вследствие инерционности всей системы. Длина одной трубы достигает 60–80 метров. Кроме того, изменение температуры поверхности пола станет заметно только после прогрева бетонного монолита.

Есть и другие недостатки:

1. Высокая стоимость монтажа. Требуются специфические навыки, знания, опыт.
2. Если трубы были некачественными, то ремонт забетонированной системы практически невозможен.
3. Сложность получения разрешения на изменение конструкции отопительной системы.
4. Срок окупаемости понесенных затрат составляет десятки лет.

Особенности подключения водного пола своими руками

Провести монтаж теплого пола в квартире можно двумя способами:

1. От полотенцесушителя. Обычно на стояк выводится обратка отопления или горячее водоснабжение. Таким образом удается достичь более комфортной температуры нагрева (+35-50 градусов). Коммутация к полотенцесушителю считается самой простой, т.к. этот участок стояка зачастую оснащен отекающим клапанам, обеспечивающим возможность ремонта.
2. От центрально отопления. Подобный подход имеет целый ряд слабых позиций. Наиболее значительная из них – большая температура теплоносителя в системе (около +70 градусов). Если пустить такую воду внутрь контура, то поверхность пола будет довольно сильно нагреваться. Чтобы по такому полу было комфортно ходить, приходится дополнительно монтировать коллекторную группу.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Полипропиленовая труба

Такой вид изделий тоже часто применяется при обустройстве напольного отопления. Это прочная продукция, но только при наличии армирующего слоя. Сам полипропилен – это химически неактивный материал. Поэтому трубопроводы обладают коррозионной стойкостью и по ним можно перемещать любой теплоноситель.

Пропиленовые трубы также отличаются хорошей теплопроводностью. Поэтому стяжка будет достаточно быстро прогреваться. При этом к недостаткам относится трудность изгиба трубопроводов из полипропилена. Обычно специалисты для этого изделия сначала нагревают. Однако даже в этом случае радиус изгиба получается достаточно большой.

О выборе труб для системы теплого водяного пола рассказано в видео:

https://youtube.com/watch?v=rL3pnnIvXZk

Коротко о главном

Трубные изделия для водяного теплого пола обязаны обладать высокой коррозионной стойкостью, выдерживать воздействие достаточно больших температур и давление цементной стяжки. Обычно для создания напольного отопления используют трубопроводы, которые производители выпускают в бухтах. Это позволяет их не состыковать.

Во время монтажных работ по обустройству теплых полов чаще укладывают трубы диаметром 16 и 20 мм. В основном используют металлопластиковые, гофрированные нержавеющие и полипропиленовые трубопроводы, а также изделия из сшитого полиэтилена и меди. Чаще всего применяется первая и последняя разновидность продукции. Хотя лучшими вариантами считаются гофрированные нержавеющие и медные трубы.

Установка котла

Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.

Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.

Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.

Мотивы, предшествующие монтажу водяного пола

Если вы решили переоборудовать систему отопления собственного дома, отдав предпочтение подогретому полу, решение вполне оправданное. Здесь можно смело говорить об эффективности выбранного варианта. Подобная система обогрева жилых помещений отличается экономичностью, обладает высокими эксплуатационными характеристиками и технологическими параметрами.

Самое интересное заключается в том, что в отличие от других отопительных систем, данную схему обогрева, т.е. водяной теплый пол своими руками сделать вполне по силам обычному человеку. Такие схемы отопления называются в среде профессионалов гидравлическими. Основной принцип действия заключается в подогреве напольного покрытия изнутри, в результате циркуляции по трубе горячего теплоносителя. Водный контур подключается к автономному котлу, к централизованной системе ГВС. За счет того, что в результате нагрева пол, в отапливаемом помещении создается обширная теплая поверхность, отдающая тепло внутреннему объему воздуха.

Разогретая стяжка выступает в роли гигантского радиатора, отдавая тепловую энергию воздушным массам. Равномерный подогрев всей площади пола обеспечивает естественную циркуляцию воздушных масс внутри помещения. Теплый воздух поднимается вверх, уступая место порции остывшего воздуха. В комнатах с теплыми полами практически отсутствуют холодные углы, воздушная масса прогревается равномерно, снизу вверх.

Несмотря на то, что такая система отопления связана с длительными и трудоемкими рабочими процессами, эффективность ее на порядок выше, чем традиционный обогрев с помощью радиаторов. Грамотно просчитав все шаги и последовательность работ, можно существенно снизить собственные расходы. При выборе расходных материалов, оборудования и оснастки, можно воспользоваться советами профессионалов. Монтаж требует четкой последовательности и соблюдения технологии. В результате вы получите долговечную отопительную систему, необходимый уровень комфорта в своем доме. По своей эффективности напольный обогрев в разы превосходит радиаторную систему отопления.

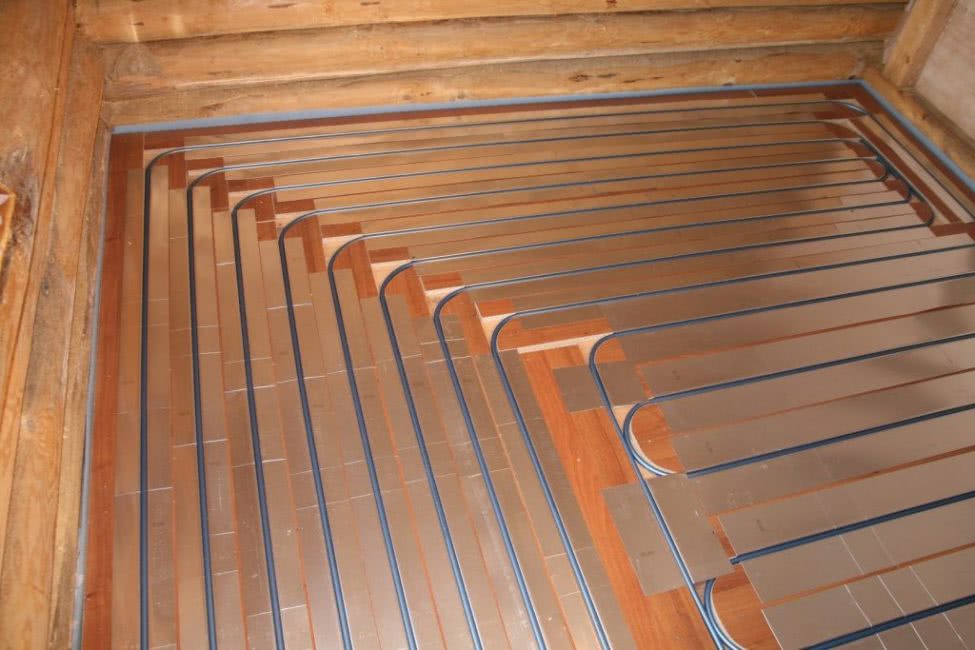

Монтаж водяного контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном
2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем
3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной
4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем
5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют
6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура
7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Составляющие отопительной системы

Принцип функционирования водяного теплого пола прост. Под напольное покрытие укладывают в несколько рядов трубопроводы, по которым запускают горячую воду. Циркулирующая влага отдает свое тепло полу, постепенно прогревая помещение.

Прокладка труб для теплого пола

С точки зрения установки водная система является относительно недорогим вариантом, в сравнении с теми же инфракрасными, пленочными или электрическими аналогами. Если устанавливать водяной теплый пол своими руками статью расходов можно и вовсе свети к минимуму.

Основными составляющими отопительной системы выступают:

Водонагревательный котел, оборудованный насосом нагнетания. Мощность агрегата определяется исходя из суммарной мощности всей системы с дополнительным запасом до 20%. Циркуляционный насос необходим для обслуживания помещений, площадь которых превышает 100 м2. Запорные клапаны на входе устройства необходимы в случае ремонта водонагревательного котла, когда его можно провести, на сливая воду из системы.

Коллектор, оборудованный системой регулирования. Агрегат выполняет две задачи: отвечает за распределение нагретой воды по контурам отопления и регулировку работы самой системы «теплый пол». Чтобы одновременно подключать несколько контуров он оснащается достаточным количеством отводов, в число которых обязательно входит и сливной.В продаже встречаются более дешевые модели, оборудованные запорными клапанами. Они относительно недорогие по стоимости, но не позволяют настраивать систему

Более дорогие аналоги с регулировочными клапанами дают возможность корректировать расход воды для отдельных контуров, обеспечивая тем самым более равномерный нагрев поверхности.Регулировку процесса обогрева пола осуществляет терморегулятор.При выборе прибора важно учитывать номинальную мощность теплого пола, тип управления системы, а также функциональные возможности терморегулятора. Управление терморегулятором может быть электрическим или автоматизированным. Встроенный в устройство часовой датчик позволяет задавать температуру нагрева

Программируемые терморегуляторы удобны тем, что помогают задавать режим обогрева на несколько суток.

Трубы для отопления. При обустройстве водяного теплого пола мастера рекомендуют применять трубы, выполненные из металлопластика, сшитого полиэтилена или полипропилена. На этих элементах системы экономить стоит. Ведь только качественные материалы способны обеспечить длительную и бесперебойную эксплуатацию системы.Армированные стекловолокном полипропиленовые трубы – оптимальный вариант для устройства системы, поскольку они имеют при нагреве низкий показатель линейного расширения. Независимо от того, на трубах из какого материала остановлен выбор, они должны выдерживать до 95°С и давление в пределах 10 бар. Отопительные трубы должны иметь также 100-процентную герметичность и повышенную устойчивость к коррозии.

Трубы для теплого пола
