Разбираемся как сделать токарный станок из дрели своими руками

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
2. Станину изготавливают из металлопроката, например — швеллерной стали.
3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

• Электрическая дрель с набором сверел различного диаметра.
• Напильники и рашпили.
• Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
• Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом. Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
3. Скрепить концы уголков по торцам двумя другими уголками.
4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

1. Сделать заготовку из стального листового проката.
2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
3. Для установки стопорного болта с торцевой стороны готовится отверстие.
4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

https://youtube.com/watch?v=c1u6dxW5Y2c

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец

Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку

Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

https://youtube.com/watch?v=mG3IUIwCH30

Это интересно!Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

https://youtube.com/watch?v=yqRfFWxvR-k

https://youtube.com/watch?v=zqG_rkKr5Vw

https://youtube.com/watch?v=G4RBizOw_jI

Общая конструкция и устройство самодельного агрегата

При проектировании самодельного станка для токарных работ можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Привод: ротор двигателя или педаль для ножного привода.

https://youtube.com/watch?v=IZtcpvCbD8w

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.

Разбираемся в устройстве токарного оборудования

В можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

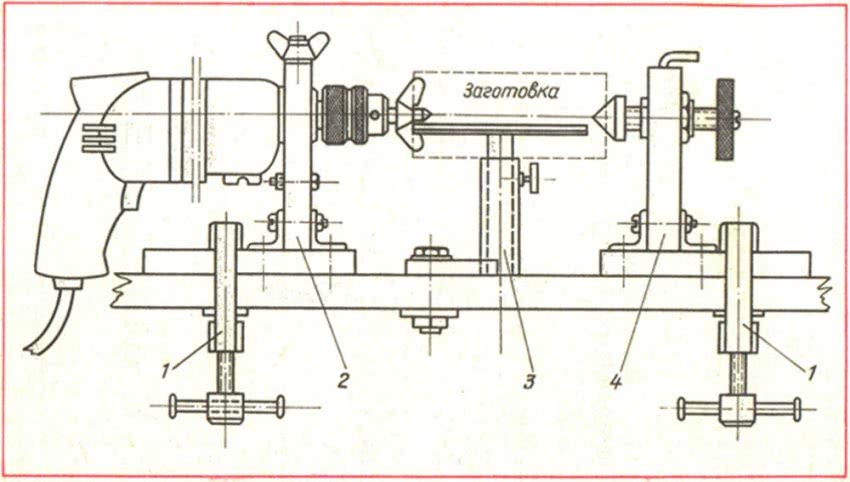

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Общий вид станка Крепление дрели Задняя бабка

Крепление опорной площадки Вид в сборе с обрабатываемой деталью использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил трехфазный асинхронный электродвигатель, сделав ему конденсаторный запуск от однофазной сети.

Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить частотный преобразователь, который позволит использовать всю мощность, заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через автоматический выключатель, который ликвидирует аварии, связанные с короткими замыканиями и перегрузками

Необходимость подключения электроинструмента через УЗО определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Для лучшего восприятия материала рекомендуем посмотреть видеоролик владельца Добрый Гена “Универсальный токарный станок из дрели по дереву своими руками”.

https://youtube.com/watch?v=BRTe4a8P7X8

Полезные товары

• Карманный складной нож
• Питчер для бариста
• Фляга для спиртных напитков

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Порядок сборки станка

Чтобы изготовить токарный станок из дрели в домашних условиях,

необходимо найти все самые важные элементы этой конструкции и объединить их. В качестве станины можно использовать какой-нибудь верстак или стол с ровной поверхностью. Ровность представляется обязательным параметром, без которого наладить правильную работу установки не выйдет. Базовая поверхность должна быть прочной, так как во время работы будут проявляться значительные вибрации, не говоря уже о близости разных обрабатывающих инструментов, которые могут испортить хлипкое основание.

В качестве основания можно также использовать прочную доску, если инструмент планируется делать переносным. В этом инструменте компоненты будут закрепляться на доске. Для упрочнения, ее часто дополняют боковыми брусками.

Рисунок 4 Крепление электродрели

Главным компонентом, конечно же, считается электродрель. Она возьмет на себя функции передней бабки и вращающего механизма. Дрель необходимо очень крепко закрепить на станине посредством хомутов и струбцины на специальную направляющую в виде бруска. Эта направляющая должна покрывать всю рабочую зону станка. Лучше всего для закрепления этого элемента использовать прочный винтовой хомут, продетый через специальное отверстие в направляющем брусе.

Чтобы деталь крепко удерживалась в патроне, необходимо использовать специальные гайки и шпильку определенной длины. Шпилька должна быть очень острой, так как она будет входить в заготовку. Для заточки можно использовать наждачную бумагу или точильный камень.  Отдельно стоит предусмотреть способ передачи крутящего момента от дрели к детали. Можно использовать несколько видоизмененную мебельную гайку, которая будет впиваться острыми краями в заготовку.

Рисунок 5 Создание задней бабки

Далее нужно создать подвижную заднюю бабку станка. Она будет представлять собой конструкцию из фанеры и пары брусков, которые свободно перемещаются по направляющим. Для закрепления в нужном положении логично взять регулировочный винт. В стенке задней бабки устанавливается центровочный болт в виде конуса, который будет упираться в торец заготовки. Этот болт должен находиться в том же месте, что и шпильку в патроне дрели

Важно очень точно определить положение центрирующих элементов

Суппорт можно изготовить из обычного бруса, который также закрепляется посредством струбцины. На этот брусок во время работы будет опираться обрабатывающий инструмент. Необходимо предусмотреть передвижение суппорта по направляющей в том же направлении, в котором двигается задняя бабка.

Чтобы подвижные элементы, такие как задняя бабка и упор, можно было закреплять во время работы, необходимо предусмотреть специальные фиксирующие болты. При их закручивании подвижные элементы прижимаются к направляющим и не сдвигаются с места.

Токарный станок из дрели во время работы должен представляться конструкцией, в которой передняя и задняя бабка жестко закреплены на положенных местах. Это необходимо для того, чтобы центровка при работе установки не менялась даже при высоком уровне вибрации.

Для того

, чтобы обрабатывать детали большого диаметра необходимо отдельно приобрести такой компонент, как планшайба. Она жестко закрепляется в патроне электродрели и способна надежно фиксировать крупные бруски.

Самодельный станок подойдет для выполнения широкого перечня работ по дереву, а также некоторых работ по металлу. Однако металл в данном случаем обрабатывается только мягкий. Это объясняется недостаточной мощностью привода, а также ручным удерживанием обрабатывающих инструментов. Если обработке будут подвергаться изделия из твердых материалов, высока вероятность вырывания инструментов из рук и получения травмы.

Рисунок 7. Инструменты для обработки

В качестве инструментов могут применяться специальные резцы, наждачная бумага или напильники. Причем в первом случае точно не удастся обойтись без жестко установленного суппорта.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками

Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе Станина Крепление дрели к станине

Конструкция задней бабки Фиксатор для заготовок из дерева Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Составные компоненты домашнего токарника

По конструктивному устройству домашний станок мало чем отличается от производственного стационарного оборудования.

К общим составляющим узлам любого станочного оборудования, связанного с токарной обработкой древесины относятся:

• Станина – это неподвижная опорная платформа, на которой крепится вся конструкция. Заводские стационарные станки оборудуются неподвижной металлической опорой. В самодельных мини — станках в качестве станины можно использовать прочные деревянные балки, соединенные между собой брусом. Станина «отвечает» за устойчивость всего токарного оборудования.
• Бабка, размещаемая на опоре токарного станка. Основное предназначение этого узла состоит в точном поддержании и перемещении обрабатываемой деревянной заготовки по отношению к сверлу электродрели. В зависимости от расположения на станочном оборудовании и функционального назначения этот узел подразделяется на переднюю бабку, отвечающую за точность вращательного движения и заднюю бабку, основное назначение которой заключается в создании упорной части станка.
• Электродвигатель для создания вращательного момента обрабатываемой детали. Фабричные стационарные модели оборудуются трехфазными электроприводами, работающими от напряжения 380 Вт и частотой вращения электромотора 1500 об/мин. В домашнем варианте достаточно электродвигателя мощностью от 200 до 400 Вт.

Задняя и передняя бабки – это главные рабочие части токарного станка. Между исполнительными элементами устанавливают заготовку из древесины.

Токарный станок оборудуется: токарным патроном, элементом вращения, специальным упором для размещения обрабатываемой детали, направляющей балкой, закрепляющими винтами для фиксации деревянных болванок и другими элементами.

Станочное токарное оборудование независимо от места установки (завод или домашняя мастерская) имеет один и тот же принцип работы:

• Электрический двигатель передает заготовке вращательное движение через переднюю бабку.
• Задняя бабка остается в статичном положении и удерживает зафиксированную деталь неподвижной.
• Перемещение бабки создается за счет ручного привода.

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

https://youtube.com/watch?v=v-dg1l9TGsQ

https://youtube.com/watch?v=3WVBIXq4LMc

https://youtube.com/watch?v=0XVAyprEvj0

Филигранное канальное сверление

Концерн А & М разработал специальную насадку для сверления дерева. Под торговой маркой MILWAUKEE она называется Pathfinder, а под торговой маркой AEG — 3D bit. Использование такой специальной насадки для дрели значительно облегчит работу строителей, столяров, плотников и слесарей, а также электриков и водопроводчиков, ведь с ее помощью можно просверлить наклонные отверстия в труднодоступных местах, желоба и каналы для монтажа кабелей и труб.

Режущее действие этой насадки осуществляется в трех направлениях и позволяет врезаться в материал там, где обычные сверла бессильны. Скорость сверления новой насадкой в три раза выше, чем перьевыми сверлами, а выборка каналов, борозд и пазов намного точнее, поэтому отверстия получаются ровными, гладкими и без сколов. Сверло имеет шесть кромок, которые загачиваются обычным напильником или наждачным камнем.

Советуем вам заранее определиться с характером работ, которые вам предстоит наиболее часто и в большом объеме выполнять. И только после этого занимайтесь поиском необходимых вам насадок, приставок и приспособлений для дрели.

Из чего состоит токарный станок

Типичная конструкция

Даже маленький токарный станок весит много, создаёт во время работы вибрации. Необходима надёжная станина (1), на которой закрепляют функциональные узлы и отдельные детали. Если предполагается создание напольного варианта, применяют надёжные опоры нужной длины. Итоговая высота рабочей области должна быть удобной для пользователя.

В следующем списке перечислены другие компоненты:

• В передней бабке (3) размещают коробку передач. Она предназначена для регулировки скорости вращения шпинделя (4), изменения величины крутящего момента.
• С обратной стороны заготовку поддерживает задняя бабка (6). Сюда же устанавливают при необходимости метчики, свёрла, другие инструменты.
• В стандартном режиме обработки резцы закрепляют в специальном держателе (5).
• Этот узел монтируют на суппорте (8). Для плавного перемещения по горизонтали применяют винтовой механизм, размещённый в фартуке (7).
• Коробка подач (2) приводит в действие ходовой вал.

Суппорт токарного станка

Устройство

Примечания к рисунку:

• каретка (1) и весь блок в целом (17) приводятся в движение ходовым валом (2);
• механизм перемещения подключают специальной рукояткой (15);
• эти салазки (3) обеспечивают свободу перемещения верхней части в поперечном направлении (12);
• она закреплена на поворотном узле (4) с продольными направляющими (5);
• резцы устанавливают в держатель (6);
• для закрепления этой детали/ инструментов применяют винты (7/8);
• рукояткой (9) можно безопасно перемещать резцы на расстоянии от рабочей зоны;
• крепёжный элемент (10) верхней части (11);
• для её точного перемещения в соответствующих направлениях применяют рукоятки (13, 14) с винтовым приводом;
• маховиком (16) перемещают суппорт вручную.

При детальном изучении этой части токарного станка по металлу необходимо учитывать повышенные нагрузки, которым она подвергается в процессе выполнения технологических операций

Надо обратить внимание на большое количество перемещающихся компонентов

Чтобы сохранить точность обработки, необходимы не только прочные детали. Постоянные регулировки помогут устранить люфт для компенсации износа. Испорченные уплотнители рекомендуется заменять на новые изделия.

Задняя бабка

Основные компоненты узла

Здесь и далее будем рассматривать несложные для самостоятельного воспроизведения проекты с уточняющими комментариями. Пример на рисунке точнее подходит для деревообрабатывающего оборудования. Чтобы длительное время работать с прочными заготовками, следует изготовить опорный башмак из стальной пластины.

В дополнение к стандартному оснащению пригодятся подобные сменные приспособления

С их помощью расширяют базовые возможности задней бабки. В авторских рекомендациях предлагается удалить часть стандартного крепления патрона (3). Это позволит увеличить рабочий ход инструмента, обрабатывать более крупные заготовки.

Особенности изготовления своими руками передней бабки токарного станка

Для изготовления самоделок применяют простые конструкторские решения

Здесь использован ременной привод (1), который отличается небольшой стоимостью, низким уровнем шума. Для ступенчатого изменения крутящего момента установлен двойной шкив (2). Чтобы продлить срок службы шпинделя (3), надо применить пару шариковых подшипников. При необходимости, в корпусе делают отверстия для периодической заливки смазки.

Как правило, токарный станок по металлу оснащают трёхкулачковыми патронами

Эти зажимы центрируются автоматически без дополнительной подстройки. Самостоятельное изготовление подобных узлов вызовет затруднения. Поэтому данный функциональный элемент передней бабки токарного станка купить можно в магазине.

Для обработки квадратных заготовок применяют модели с четырьмя кулачками

Как сделать резцедержатель для токарного станка своими руками

Основную часть держателя лучше сделать в разборном исполнении

Это позволит без лишних трудностей сделать ремонт. В отверстия с резьбой вкручивают болты, которые прочно фиксируют инструмент. Расстояние между пластинами определяют с учётом размеров резцов.

Сверху устанавливают рукоятку для быстрого поворота узла. Это приспособление позволяет оперативно менять инструмент для сложной последовательной обработки заготовок

Изготовление приспособления для фрезеровки дрелью

Без раскачки приступаем к работе. Укладываем доску-заготовку на ровное основание. Закрепляем хвостовик кругового сверла в патроне дрели и вырезаем друг за другом два круга требуемого диаметра (100-120 мм).

Закрепляем круги с помощью струбцин к надежному основанию и посредством корончатого сверла высверливаем в их центре отверстие диаметром, равным размеру части корпуса дрели, примыкающей к шпинделю (около 50 мм).

Также обрабатываем полученные отверстия наждачной бумагой.

Другое отверстие делаем под шейку дрели.

Один из дисков размечаем так, чтобы получились четыре одинаковых выреза, симметрично расположенных по окружности.

Закрепляем круг с вырезами «на ребро» струбцинами и на горизонтальных полках высверливаем последовательно углубления под гайки и, как их продолжение, сквозные отверстия под стягивающие болты, соответственно, с помощью перового и спирального сверла.

https://youtube.com/watch?v=kh-zKPA-vk4

Далее разрезаем ножовкой по металлу данную заготовку на две симметричные части (половинки).

С помощью пары одинаковых брусочков необходимой высоты и сечения, а также соответствующей разметки, соединяем посредством шурупов с вторым кругом.

Предварительно половинки круга с вырезами стягиваем болтами и гайками. Все головки используемых метизов крепим заподлицо.

Вставляем фрезу в патрон.

Одеваем приспособление.

И фрезеруем.

Сделать фрезер из электродрели просто; тем не менее нужно понимать принцип функционирования подобного оснащения. Надо сказать, что он довольно прост. Базисный компонент – это двигатель, который, вращаясь, сообщает это вращение на вал, изготовленный из крепкого материала. На этот элемент надевается насадка – фреза.

Она обрабатывает детали, уложенные на станину устройства. Следует отметить то, что когда разговор идёт о ручном устройстве, то обрабатываемая деталь будет фиксироваться не к валу, а в патроне. Исходя из материала, подвергаемого обработке, меняется и фреза. В особенности если требуется обработать латунь. Для работы со стеклом нужно будет купить фрезу из первоклассного и твёрдого сплава.

Горизонтальный сверлильный станок

Это устройство будет полезно плотникам и изготовителям мебели, которые постоянно работают с деревом. Данный станок позволяет в считанные секунды делать строго перпендикулярные и ровные отверстия в деревянных деталях, не затрачивая много сил и времени.

Приспособление, которое позволяет работать с дрелью в горизонтальном положении, изготавливается из следующих материалов:

• ДСП;
• фанеры;
• дерева.

Сперва необходимо просверлить небольшое отверстие в куске фанеры. Далее берется еще один кусок фанеры, в которой ввинчиваются шурупы, используемые для высверливания отверстия под патрон дрели.

Следите за тем, чтобы отверстие получилось максимально точным по диаметру, а для этого замерьте патрон дрели. После этого можно сделать круглую заготовку из куска дерева. Далее необходимо склеить все детали при помощи клея ПВА. Затем зажать детали струбцинами и дать им полностью просохнуть, потом усилить крепление, ввинтив несколько саморезов. При помощи круглой деревянной детали подгоняется точный диаметр патрона.

Столешница для станка изготавливается из ДСП. В ней делаются отверстия, которые будут фиксировать станок в дальнейшем. Используя деревянные отходы, нужно сделать упоры для дрели, повторяющие контур, размеры и форму электроинструмента

Обратите внимание, что дрель должна «лежать» на боку строго в горизонтальной плоскости. Если необходимо, замерьте положение сверла гидроуровнем

Фиксация дрели обеспечивается за счет шурупов со свободным ходом. Инструмент готов! Произведя финальную калибровку, можно смело пользоваться им.

Похожие записи:

Цвет #fffff0, цвет слоновой кости, ivory Как выбрать и пользоваться клеммниками wago для соединения проводов Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
