Мини токарный станок своими руками за пару часов

Что может токарный станок и технические параметры агрегата

Прежде чем приступать к работе по созданию оборудования следует изучить его строение. Без каких-либо частиц или элементов оборудование будет работать неправильно или быть опасным к использованию. Есть определенные конструктивные элементы, которые включает в себя любой токарный станок, произведенный 25 лет назад или на сегодня на высокоточном оборудовании.

Основными конструктивными элементами такого агрегата являются

1. Рама — служит как каркас для всего оборудования.
2. Передняя бабка — подвижная часть рабочего станка, которая служит для удержания заготовки.
3. Задняя бабка — съемный элемент, необходимый для более прочной фиксации заготовки.
4. Электропривод — асинхронный, нужен для вращения в одну сторону, не рекомендуется ставить синхронный двигатель. Это просто будет не экономично.
5. Блок для контроля скорости — у станка будет 2 скорости вращения. Минимальная частота, когда заготовка вертится чуть больше 2 000 об/мин. И максимальная — более 5 000 об/мин.
6. Фиксаторы и зажимы.
7. Подручник — один из обязательных элементов, который позволит вам с максимальной точностью выполнять работы по обрезке и декорированию будущей заготовки.

Если чего-то из этого списка будет не хватать, пользователь просто не сможет работать, обеспечить безопасность и добиться максимальной эффективности токарного оборудования.

Также, в зависимости от сложности выполняемых операций с оборудованием в дальнейшем при изготовлении своими руками следует позаботиться о том, чтобы была возможность смещать заготовку по отношению к центру оси вращения. Это добавит оператору возможности выполнять даже сложные работы связанные с обработкой древесины.

Собирая из подручных средств станок, отдельное внимание следует уделить электроприводу будущего станка, сделанного своими руками. Как правило для обеспечения работы применяется трехфазный электродвигатель

Исходя из этого в мастерскую, где планируется установить токарное оборудование нужно обязательно подвести линию на 380 В.

Технические требования к двигателю

тоже есть, и их нужно соблюдать. Главное, чтобы обороты агрегата были не более 1 500 об/мин. Подключить к источнику питания устройство нужно по схеме «Звезда» или «Треугольник».

Дальше, нужно понимать размер самого станка

Чаще всего производственное оборудование, выпускаемое заводом изготовителем, имело следующие показатели:

Фото: станок своими руками по дереву.

• Длина — 80 см;
• Ширина — 40 см;
• Высота — 35 см.

Эти габариты позволят вам работать с заготовками древесины с диаметром в 25 см и длиной до 20 см. При этом использовать заднюю бабку для улучшенной фиксации не потребуется. Устанавливаться она будет на специальной планшайбе, а благодаря использованию задней бабки оператор получает возможность увеличить длину заготовки в 2 раза.

Техника безопасности

Соблюдение определенных правил при работе на станке обязательно, тем более если речь идет об изделии, изготовленном своими руками.

Подготовительный этап

Непосредственно после сборки следует запустить станок на несколько минут на холостом ходу и прислушаться к звукам работы двигателя: они должны быть равномерными, без посторонних шумов. Подготовка к работе состоит из следующих шагов:

Одевается соответствующая одежда, на которой застегиваются все пуговицы и убираются выступающие части.
На рабочем месте перед началом работы следует навести полный порядок, чтобы на нем лежали только нужные инструменты – тогда можно без лишней суеты и траты энергии последовательно осуществить весь план.
Перед каждым сеансом самодельный станок нужно проверять на предмет целости всех частей и надежности их соединения

Также важно позаботиться о достаточном освещении рабочей поверхности и правильном расположении источника, чтобы собственная тень не мешала работать.

Правила безопасной работы

Во время работы нужно придерживаться следующих правил:

1. Удаление деталей, а также чистка, смазка рабочего механизма не производится во время работы.
2. Когда идет обработка детали, нужно находиться с правильной стороны и на безопасном расстоянии от самой установки.
3. Не следует передавать какие-либо предметы или держать руки над рабочим механизмом.
4. Если идет работа по резке детали, то отрезаемую часть нельзя поддерживать рукой – неизвестно, в какую сторону она подвинется в любой момент времени.
5. Недопустимо облокачиваться даже на неподвижные части станка, опираться на рабочую поверхность.
6. Вся стружка от деталей тщательно удаляется после каждого рабочего сеанса.

Наглядная иллюстрация представлена на схеме.

Наглядная технология работы на токарном станке по металлу, изготовленному своими руками, представлена на видео.

https://youtube.com/watch?v=HzARcdiBO9Q

Суппорт

Эта часть прибора, служащая упором для рабочей поверхности, расположена на передвигающихся, по специально размещенным направляющим, «салазках». Суппорт, как правило, движется в трех определенных направлениях:

• продольное, для передвижения рабочей части станка вдоль обрабатываемой заготовки, используемой чтобы выточить резьбу в деталях, снять фаски;
• поперечное, применяют для вытачивания всякого вида отверстий, углублений, выемок;
• наклонное, производимое под различными углами, применяемое также для вытачивания на поверхности заготовок разных углублений.

Если посмотреть на чертеж суппорта, то можно заметить что в него входят такие детали:

• салазки поперечные;
• винт ходовой;
• направляющие;
• держатель для резца;
• винт для его крепления;
• каретка;
• поворотная часть;
• рукоятка для поворачивания резцедержателя;
• рукоятка для передвижения верхней части;
• верхняя часть суппорта;
• маховик для продольных передвижений;
• гайки;
• рукоятка для передвижения салазок;
• фартук;
• направляющие поперечные;
• рукоятка для того чтобы включить подачу от ходового винта.

Суппорт

Чтобы изготовить суппорт самостоятельно нужно учесть, что он подвержен значительному износу из-за возникающей вибрации в процессе его работы. Как следствие крепления могут расшатываться, появляется люфт, что не способствует хорошему качеству деталей на нем изготавливаемых. Чтобы таких неприятностей избежать рекомендуется суппорт постоянно регулировать, подстраивать.

Несколько советов по настройке суппорта станка:

• в регулировке зазоров возникает необходимость, если винт, который отвечает за передвижение в продольных и поперечных плоскостях, износился;
• из-за возникающего трения суппорт может начать при нагрузках шататься, что приводит к снижению точности изготавливаемых деталей;
• чтобы устранить возникшие зазоры между направляющими можно вставить клинья;
• для устранения люфта в деталях пользуются обычно закрепляющим винтом;
• при сильном износе сальников, нужно их хорошо промыть, затем пропитать свежим техническим маслом, а при необходимости заменить новыми.

Если все проведенные операции по восстановлению сальников не помогли, придётся приобрести новые

Принцип изготовления

Сделать токарный станок по дереву рекомендуется с использованием уже готовых узлов и деталей, сведя к минимуму изготовление деталей своими руками.

На начальном этапе рекомендуется сделать чертеж с указанием всех размеров. Если есть возможность, то рекомендуется сделать модель из картона, она покажет все тонкие места проекта. Это дешевле, чем исправлять ошибки во время сборки из дорого материала.

Вторым этапом выступает раскрой материала. При работе с фанерой понадобятся электролобзик  или дисковая пила. Сначала выпиливается, склеивается и стягивается болтами станина станка. Вторым этапом выступает конструирование привода и передней бабки. Дальше работа над задней бабкой и подручником.

На завершающем этапе изготавливаются дополнительные устройства – копир, фрезерное устройство, шлифовальный стол. Как показывает практика из фанеры толщиной 18-24 мм сделать миниатюрный токарный станок для моделирования можно за 3-4 дня.

Установка передней и задней бабки

Передняя бабка токарного станка может быть изготовлена в разных конструкторских решениях. Для ее изготовления можно использовать как готовые узлы с подшипниками и осью, так и самодельные.

Опоры узла передней бабки выпиливаются из фанеры. В них сверлятся отверстия под подшипники. А дальше, в отверстиях закрепляются подшипники с токарным валом, и фиксируются зажимными болтами. После этого, передняя бабка токарного станка прочно крепится на станину.

Узел задней бабки изготавливается по шаблону опор передней. Правильно изготовленная задняя бабка токарного станка своими руками будет тогда, когда совпадут центр токарного патрона и конусного центра. Легче всего это сделать, зажав в патроне обычный карандаш и приблизив к нему заднюю бабку, отметить точку центра. После этого можно сверлить отверстие и вставлять болт с гайкой и контргайкой и заточенным под конус центром.

Подручник

Подручник для токарного станка по дереву нужен как упор, на который при работе будет ложиться резец. Оптимально сделать подручник регулируемым по высоте и таким, чтобы мог передвигаться и фиксироваться в любом месте станины между бабками. Материал может быть разный – металл или даже фанера, главное, чтобы его кромка, на которую будет опираться резец, была жесткой, поэтому ее рекомендуется усилить металлической пластиной. Устройство подручника токарного станка по дереву рекомендуется сделать регулируемым — это позволит расширить количество операций на станке и обрабатывать детали не только вдоль, но и попрек оси станка.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

1. рама;
2. задняя и передняя бабка;
3. электропривод;
4. суппорт с держателем для резца;
5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

1. Размеры детали.
2. Мощность установленного привода.
3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

https://youtube.com/watch?v=jd0FZcVxaFM

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

1. через нее происходит связь ведущего центра и электродвигателя;
2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

1. может использоваться даже 200-ваттный вариант;
2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

1. она должна быть расположена параллельно длинной стороне станины;
2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Инструкция по изготовлению простого токарного станка своими руками

Поскольку каждый решает, как будет выглядеть его токарный станок, и какие он будет иметь размеры, дать точное описание изготовления всех деталей с указанием габаритов, допусков и посадок невозможно. Тем не менее, процесс постройки любого токарного станка состоит из одинаковых этапов.

Изготовление рамы. Как уже говорилось выше, массивную чугунную станину в домашних условиях изготовить невозможно. Поэтому её роль будет выполнять рама из швеллера или стальных профильных труб, которые нарезают по размерам, а потом сваривают согласно чертежу

Важно соблюдать правильность всех прямых углов, поэтому контроль при помощи угольника должен проводиться каждый раз при выполнении очередного стыка. Лучше всего работать на ровной, горизонтальной плите

Это даст возможность получить раму со строгой геометрией в горизонтальной плоскости. Можно обойтись без массивной станины, изготовив её из длинных валов в качестве направляющих.

Детали для изготовления станины

На токарном станке изготавливают боковые стойки станины.

Боковая стойка

Собирают направляющие со стойками. При этом между боковыми опорными элементами устанавливают дистанционные втулки.

Монтаж направляющих на стойки

На направляющих монтируют втулки крепления задней бабки и резцедержателя. Необязательно делать их одинаковой длины. Одну деталь можно сделать короче другой, используя длинный элемент в качестве направляющего, а более короткий — для поддержки подвижных узлов. Такое решение позволит увеличить рабочий ход заднего центра.

Установка опорных и направляющих втулок главной подачи

Из стального листа толщиной 8 – 10 мм изготавливают площадки крепления пиноли и суппорта и крепят их к направляющим и удерживающим втулкам при помощи болтов диаметром 6 мм
Особое внимание следует уделить крепёжным отверстиям, поскольку малейшая неточность приведёт к перекосу и заклиниванию подвижных частей станка.

Монтаж опорных площадок суппорта и задней бабки

Устанавливают ходовой винт. Можно выточить эту деталь из заготовки или использовать резьбовую часть от любого устройства, например, от стульчика с переменной высотой
Обязательно позаботьтесь о том, чтобы в соответствующих отверстиях боковых стоек были установлены антифрикционные втулки из бронзы или латуни.

На ходовой винт крепят нониус и штурвал.

Установка винта главной подачи

Устанавливают площадку для крепления передней бабки, после чего сборку станины считают законченной.

Из подшипниковой опоры, двух шарикоподшипников, главного вала со шкивами и шпинделя собирают переднюю бабку.

Сборка передней бабки

Из длинного винта, втулки с внутренней резьбой, металлопрофиля и рукоятки изготавливают заднюю бабку, после чего монтируют задний подвижный узел на станок.
Контролируют и при необходимости регулируют соосность переднего и заднего центров.
Собирают суппорт. Процесс его изготовления похож на сборку станины — направляющие оборудуют втулками, монтируют винт, нониус и малый штурвал.

Из толстой металлической пластины и болтов диаметром 8 мм изготавливают резцедержатель, после чего устанавливают его на суппорт.

Сборка суппорта и резцедержателя

При помощи сварочного аппарата изготавливают подрамник электродвигателя, для чего используют металлические уголки или профильные трубы. Подрамник должен обеспечивать поднятие и опускание силового агрегата, иначе перебрасывать ремень с одного шкива на другой для изменения скорости шпинделя будет проблематично.

Монтируют и подключают электродвигатель, после чего производят пробный запуск.

Крепление электродвигателя должно обеспечивать возможность переброса ремня с одного шкива на другой

После того как токарный станок будет испробован в работе, его узлы и детали следует покрасить. Это прибавит вашему детищу привлекательности и не позволит коррозии испортить созданное своими руками оборудование.

Токарный станок в домашних условиях является универсальным оборудованием, которое допускается использовать и не по прямому назначению. В шпинделе можно закрепить полировальный или шлифовальный круг для заточки инструмента или чистовой обработки металлических деталей.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

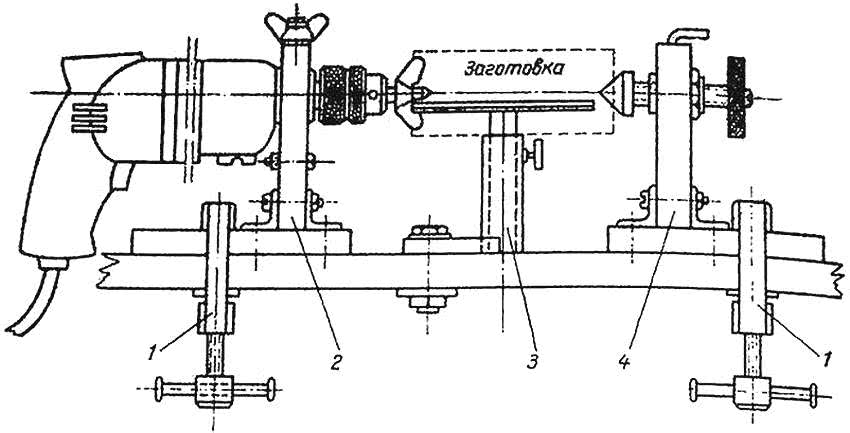

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

https://youtube.com/watch?v=EjHsgl_Izto

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

https://youtube.com/watch?v=kq2Lyd1G9Ew

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Устройство и принцип работы

Перед тем как приступить к сборке самодельного токарного станка, следует изучить устройство самой простой установки. Соединение различных узлов и механизм работы даст больше понимания при сборке и во время работы. Кроме того, будет на что упираться в случае деформации или поломки самодельной установки.

К основным частям механизма относятся:

• рама;
• ведомый и ведущий центр;
• электрический привод;
• две бабки;
• упор для режущего инструмента;
• тиски или аналогичное приспособление для крепления материала.

Промышленные агрегаты немного отличаются по конструкции, но некоторые части легко заменить аналогами. Например, станина исполняет роль места для крепления основного механизма. Обычно это большой металлический корпус, но в случае самостоятельной сборки используется крепкая рама небольших размеров. Задняя бабка передвигается вдоль рамы или, как принято называть в токарной сфере, «основы». Передняя бабка устанавливается для размещения главного узла оборудования и крепится в неподвижное состояние.

На передаточный центр следует обратить особое внимание, ведь он соединяет ведущий центр с электродвигателем. Обычно именно в этой части кроются основные поломки

Через эту часть происходит передача напряжения, которое требуется для вращения заготовки.

Сборка самодельного токарного оборудования подразумевает использование качественных и прочных материалов. Для станины лучше подойдёт металлическая основа, уголки и профили из прочной стали. Это позволит надёжно фиксировать центры установки. Некоторые специалисты предпочитают раму из дерева, но такой материал подходит больше аппаратам с небольшой мощностью и производительностью. В ином случае древесина быстро деформируется, и фиксированный центр сместится.

На токарный станок ставят моторы мощностью от 200 ватт и больше. Самые слабые способны справиться с обработкой древесины, но не более. Именно из этих критериев и следует исходить, ведь мотор напрямую влияет на мощность и производительность станка. Чем мощнее будет мотор, тем быстрее и точнее он сможет обрабатывать детали. Для обработки металлических деталей следует ставить мощный и надёжный мотор.

Последнее, на что стоит обратить внимание, — это способ вращения. В самодельных станках используют цепную или ременную конструкцию

Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня. Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей.

Существуют модели и без передаточной части. Обычно такая конструкция выстроена так, чтобы ведущий центр крепился непосредственно к валу электромотора. Различные схемы, видео сборки токарки по металлу помогут в этом нелёгком деле.

Основное предназначение станка

Токарный агрегат способен выполнять огромное количество самых полезных функций, без которых сложно представить любую металлообработку.

Современные устройства данного типа способны работать практически с любым материалом, начиная от металла и дерева, и заканчивая пластиком.

Такой агрегат дает возможность производить множество операций. В первую очередь, при помощи него можно получить из заготовки готовую деталь заданных размеров и формы.

Кроме этого, при его помощи растачивается инструмент, обрабатывается деталь, сверлятся технологические отверстия, нарезается резьба, а также накатывается рифленая поверхность.

В настоящее время на соответствующем рынке можно найти огромный выбор данного типа оборудования, однако, в большинстве случаев все оно предназначено не для гаража и домашней работы, а для профессионального использования на предприятиях.

Конечно, для самостоятельной сборки потребуются определенные навыки, соответствующая оснастка и инструмент, а также некоторые другие приспособления.

Лучше всего, если собранный своими руками мини токарный агрегат позволит обрабатывать мелкие деревянные заготовки, например, при необходимости отремонтировать мебель, а также работать с металлом.

При помощи данного устройства можно со временем научиться самостоятельно изготавливать различный кухонный инвентарь и интересные предметы мебели с изящными элементами декора.

Токарный агрегат позволяет быстро создать детали самого разного сечения, а также выточить всевозможные приспособления.

Видео:

https://youtube.com/watch?v=yQx-b9aOdVY

Принцип работы любого токарного оборудования заключается в том, что заготовке придается вращательное движение, после чего она обрабатывается до необходимой формы различным типом резцов.

Между тем, настольный токарный станок по металлу, собранный в домашних условиях, представляет собой достаточно сложный агрегат, который состоит из множества самых разных приспособлений и элементов.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

• Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
• На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
• Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
• Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
• В гидравлический цилиндр заливается смазывающая жидкость.
• Устанавливается шкив и суппорт с направляющими.
• Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Похожие записи:

Как сделать мотовелик из бензопилы своими руками. мопед из бензопилы Радиоконструктор Мармелад домашний — 19 домашних вкусных рецептов приготовления Делаем бант из ленты своими руками. инструкция +фото и видео Какие инструменты нужны для резьбы по дереву Схемы самодельного power bank в домашних условиях
