Как правильно заряжать Li-ion аккумулятор

А теперь перейдём непосредственно к особенностям зарядки литийионных аккумуляторов. Начнём с единичных элементов. Как мы выяснили, напряжение на полностью заряженном аккумуляторе составляет 4,15–4,2 В, на полностью разряженном — 2,5–2,8 В. Но, кроме напряжения, нужно знать и зарядный ток. Каким током, к примеру, заряжать Li-ion аккумулятор 18650?

В отличие от других типов аккумуляторов литиевые источники могут заряжаться достаточно высоким током, достигающим 1 С (C — ёмкость элемента). Но оптимальным принято значение, не превышающее 0,5 С. Получается, что оптимальный ток заряда для элемента 18650 будет составлять от трети до половины его ёмкости. Значение же ёмкости аккумулятора можно прочесть в сопроводительной документации или прямо на корпусе прибора.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Таким образом, для простой зарядки на аккумулятор достаточно подать нужный ток и дождаться, пока напряжение на его клеммах не достигнет значения 4,2 В. Многие простые зарядные устройства так и делают, автоматически оканчивая зарядку в нужный момент.

Но существует и ещё один, более правильный, многоступенчатый метод, который используется в подавляющем большинстве более-менее качественных мобильных гаджетов и зарядных устройств. Если мы хотим, чтобы наша литийионная батарея «жила» долго и счастливо, лучше применить способ многоступенчатой зарядки.

Многоступенчатая зарядка

Метод состоит из трёх этапов:

1. После подключения зарядного устройства контроллер измеряет напряжение на батарее. Если оно ниже 2,5 В, то производится зарядка малым (около 0,02–0,1 С) током до тех пор, пока напряжение не поднимется до 2,8 В. Если оно изначально было выше, этап пропускается.
2. Зарядный ток увеличивается до значения 0,5 С (нормальный заряд) или 1 С (ускоренный заряд). Как только напряжение на элементе повышается до 4,1–4,2 В, этап заканчивается.
3. На элементе устанавливается стабильное напряжение 4,15–4,25 В, подзарядка производится небольшим током. Как только значение тока уменьшается до 0,05 С, этап заканчивается, аккумулятор заряжен.

Можно ли таким же образом зарядить аккумулятор со встроенным контроллером защиты PCB? Вполне, но перед тем, как начать зарядку, нужно убедиться, что напряжение холостого хода зарядного устройства (измеряется при отключенном аккумуляторе) не превышает 6–7 В. В противном случае при срабатывании защиты от перезаряда на модуле PCB установится критически высокое напряжение, которое выведет из строя его силовые ключи.

И пару слов о последовательной сборке на 12 В. Можно ли её как-то зарядить своими силами? В принципе, можно и не одним методом.

1. Используем модуль BMS на соответствующее количество ячеек (см. выше).
2. Рассоединяем батарею и заряжаем каждый аккумулятор отдельно.
3. Рассоединяем батарею и собираем из аккумуляторов другую, соединив все элементы параллельно. Заряжаем полученную батарею обычным образом, учитывая, что её полная ёмкость будет равняться сумме ёмкостей всех аккумуляторов.

Все этапы заряда литийионного аккумулятора (включая предзаряд) схематично изображены на этом графике:

Видео к просмотру: Как и чем зарядить Li-ion и Li-po аккумуляторы 18650, от мобильного и др. Tp4056

https://youtube.com/watch?v=r2QngImCCvQ

Существуют универсальные зарядные устройства, которые подходят для подключения и к бытовой технике 220В, и к бортовой сети 12В. Все они оснащены корпусом, кабелем с вилкой, преобразователем в виде трансформатора, стабилизатором напряжения, контролем зарядки и светодиодным индикатором.

Кроме этого, в некоторых моделях есть и другие элементы – например, вольтметр или амперметр, дополнительный дисплей и так далее. Пользоваться ими удобно и совершенно несложно.

К таким моделям можно отнести зарядное устройство mh12210, есть и ряд других вариантов, которые при необходимости вы без труда найдете в любом магазине электроники.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

КакиеЧто такое модуль TP4056 и чем отличается модуль с защитой от модуля без защиты

Модуль TP4056 представляет собой небольшую плату на основе контроллера TP4056, которая предназначена для заряда литиевых аккумуляторов 3.7В. Такие платы заряда литиевых аккумуляторов могут быть двух модификаций, модули TP4056 без защиты аккумулятора, и модули TP4056 с защитой аккумулятора. Иногда такие платы можно встретить с обозначением TC4056.

Модуль заряда TP4056 без защиты предназначен только для заряда литиевых аккумуляторов до номинального напряжения 4.2В. На плате заряда без защиты из микросхем имеется только контроллер TP4056. Для подключения питающего напряжения на самых первых платах устанавливался разъем Mini-USB, на последних версиях устанавливается популярный разъем Micro-USB.

Модуль заряда TP4056 с защитой может не только заряжать литиевый аккумулятор до номинального напряжения 4.2В, но и защищает его от чрезмерного переразряда, от короткого замыкания, и ограничивает максимальный ток разряда. Дополнительно на плате заряда с защитой кроме контроллера TP4056 еще установлена микросхема DW01 и мосфет S-8205A для управления нагрузкой. Микросхема DW01 не дает аккумулятору разрядиться ниже 2.5В, отключает нагрузки с помощью мосфета при КЗ и при увеличении тока разряда более 3А. Платы заряда с защитой можно встретить с разъемом Micro-USB и Type-C для подключения питающего напряжения.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-40 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

Вид плат датчика движения со стороны пайки

В устройстве применяются основные детали:

• микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: • LM324,224,2902 Operational Amplifiers.pdf / , pdf, 134.11 kB, скачан: 3669 раз./
• датчик движения – PIR D203S или 1VY7015
• транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: • S9013 / , pdf, 62.29 kB, скачан: 1901 раз./
• реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Что такое плата защиты?

Плата защиты (или PCB — power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).

Не стоит путать PCB-плату с PCM-модулем (PCM — power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда — ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата — это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.

Как заряжать АКБ 18650

При зарядке АКБ 18650 необходимо соблюдать следующие правила:

1. Начинать восстановление нужно при напряжении 0,05 В, постепенно повышая его до 4,2 В.
2. Диапазон допустимого тока заряда – 25-50% от емкости (например, для АКБ на 2000 мА/ч он варьируется от 0,5 до 1 А).
3. Оптимальный показатель составляет 25-30% емкости, максимальный ампераж используется только при срочной подзарядке.
4. Допустимое время зарядки при полном разряде аккумулятора – 3 часа.
5. Для точного выбора длительности восстановления нужно измерить его вольтаж мультиметром или подключить к интеллектуальному зарядному устройству (ЗУ).

Оптимальный режим состоит из двух этапов:

1. CC (constant current). На нем нужно обеспечить постоянный ампераж, который находится в пределах 20-50% емкости аккумулятора. При ускоренном заряде может использоваться и большее значение тока, но часто применять такой режим не рекомендуется. Зарядное устройство должно быть оборудовано функцией плавного подъема вольтажа. На первом этапе зарядник работает как стабилизатор силы тока.
2. CV (constant voltage). При подъеме напряжения до 4,2 В можно переходить ко второму этапу подзарядки, на котором поддерживается вольтаж 4,15-4,25 В. К концу первого этапа АКБ восстанавливается на 70-80%. По мере накопления заряда до 90-95% ампераж будет плавно снижаться. Как только его значение достигнет 1-5% емкости, батарею можно отключать от ЗУ.

Некоторые модели «зарядок» оборудованы режимом восстановления АКБ при глубоком разряде (менее 2,5 В). На нем батарея заряжается низким током (не более 5-10% емкости) до тех пор, пока ее вольтаж не достигнет 2,8 В. После этого ЗУ переходит в режим постоянного тока.

Измерения заряда аккумулятора

Для изучения процесса заряда аккумулятора была реализована следующая измерительная схема:

Полученный с ее помощью график, представлен на следующей картинке. Для удобства синим обозначена зависимость тока, а красным — зависимость напряжения от времени. При этом время указанно в секундах.

6000 секунд соответствуют 100 минутам или же в более привычном виде это 1 час 40 минут. Соответственно полная зарядка аккумулятора заняла около 6 часов. При емкости аккумулятора в 3000 мАч, средний ток заряда можно считать равным 500мА.

На графике отлично видны все три описанные выше фазы зарядки. Схемка отрабатывает все как и положено. Между разными экземплярами модулей присутствует небольшой разброс конечного напряжения, но он не критичен.

Стоит отметить, что любое измерение физической величины это лишь попытка приближения к истинному значению

Не стоит обращать внимание на мелкие зубчики, их природа может быть вызвана как неравномерностью АЦП так и нелинейностью модуля. Что совсем не критично

Измерение характеристик модуля

Мерить мы будем следующее:

1. Процесс зарядки — посмотрим, как меняется ток заряда от напряжения на аккумуляторе.
2. Разрядку, а точнее умение модуля продолжительно отдавать ток в нагрузку, а так же умение отрубать аккумулятор по достижении порога разряда.

Для этих целей нам понадобится вольтметр и амперметр. Но я рожа ленивая, да и мерить вручную в наш век — мартышкин труд. Поэтому на помощь был позван микроконтроллер PIC18F4550. Он умеет общаться с компом по USB и обладает 10-битным АЦП на борту.

Амперметр и вольтметр далее изображены условно. И вольтметр и амперметр реализованы на дифференциальных усилителях. Для измерения тока использован низкоомный резистор, разность напряжений с выводов которого и снимается дифференциальным усилителем. Такому методу измерения тока недавно была посвящена отдельная статья.

С выходов диф. усилителей сигнал поступает на АЦП микроконтроллера. Шаг АЦП по напряжению составляет около 5 мВ, чего для таких измерений более чем достаточно. Чтобы максимально снизить погрешность, данные приходящие за 10 секунд усреднялись ( по 200 приходящих значений).

Микросхема TP4056

TP4056 – это недорогая микросхема контроллера литий-ионных аккумуляторов. Она поддерживает механизм зарядки постоянным током и постоянным напряжением для одноэлементной литий-ионной батареи.

Она доступна в 8-выводном корпусе SOP и требует минимального количества внешних компонентов для построения схемы зарядки литий-ионных аккумуляторов.

На следующем рисунке показана схема контактов (распиновка) микросхемы литий-ионного зарядного устройства TP4056. Это 8-выводная микросхема с контактами TEMP, PROG, GND, VCC, BAT и CE.

TEMP – это входной контакт для измерения температуры. Он подключен к выходу термистора NTC в батарейном блоке. Основываясь на напряжении на этом выводе, вы можете определить температуру батареи. Температура батареи слишком низкая, если напряжение составляет менее 45% от напряжения постоянного тока в течение более 0,15 с, или слишком высокое, если напряжение превышает 80% от напряжения постоянного тока в течение той же продолжительности,

PROG – настройка постоянного тока зарядки. Ток заряда аккумулятора устанавливается путем подключения резистора RPROG между этим контактом и заземлением. В зависимости от значения резистора ток зарядки может составлять от 130 мА до 1000 А.

GND – земля.

VCC – напряжение питания. TP4056 может поддерживать максимум 8 В на VCC, но обычно используется 5 В.

BAT – это контакт подключения аккумулятора, подсоединяемый к положительному контакту аккумулятора. Напряжение на этом выводе составляет 4,2 В.

STDBY – контакт режима ожидания. Когда батарея полностью заряжена, этот вывод переходит в низкий логический уровень. К нему подключают светодиод для индикации режима ожидания.

CHRG – контакт зарядки. Когда аккумулятор заряжается, этот вывод переходит в низкий логический уровень. К этому контакту подключают светодиод для индикации зарядки аккумулятора.

CE – контакт активации микросхемы. Это входной контакт для включения или отключения микросхемы. Когда на входе высокий логический уровень, TP4056 находится в рабочем режиме.

Как упоминалось ранее, PROG (контакт 2) используется для управления током зарядки аккумулятора. Он управляется с помощью резистора Rprog. В следующей таблице приведен список значений зарядного тока для соответствующих значений RPROG.

Это рассчитывается по формуле Ibat = (Vprog / Rprog) * 1200 и Vprog = 1 В.

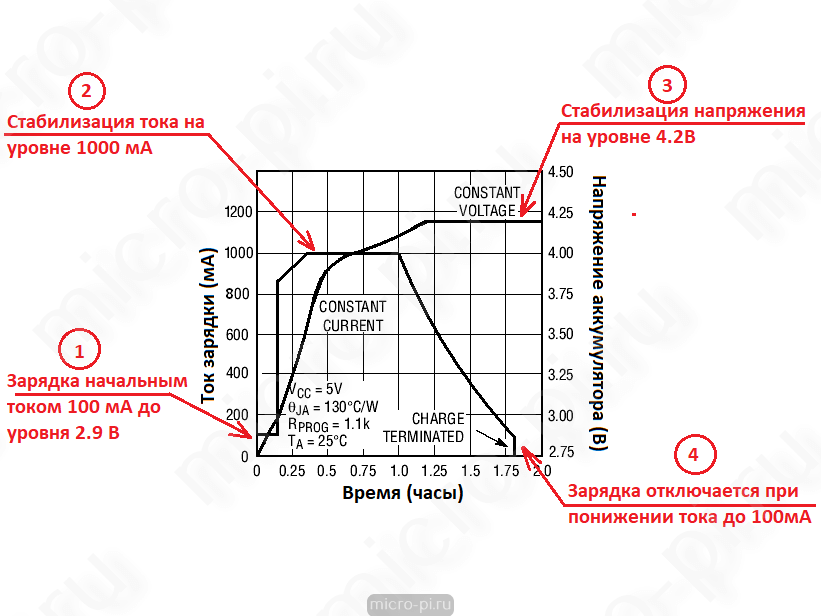

Процесс зарядки

Процесс зарядки состоит из нескольких этапов:

1. Контроль напряжения подключенного аккумулятора (постоянно);
2. Зарядка током 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) до уровня 2.9 В (если требуется);
3. Зарядка максимальным током (1000мА при Rprog = 1.2к);
4. При достижении на батарее 4.2 В идет стабилизация напряжения на уровне 4.2В. Ток падает по мере зарядки;
5. При достижении тока 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) зарядное устройство отключается. Переход к п. 1.

Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.

Старение и деградация литиевых АКБ

В результате циклического заряда-разряда литиевые аккумуляторы постепенно «стареют» – ионы лития не всегда возвращаются в свое исходное положение, состояние катода меняется, в системе накапливаются продукты окисления. В итоге аккумуляторная батарея медленно и безвозвратно утрачивает часть своей емкости.

Считается, что при потере 30% исходной емкости жизненный цикл батареи завершается. При потере емкости на 50% батарея подлежит утилизации. Рабочий ресурс батареи определяется как количество полных циклов заряда-разряда до тех пор, когда емкость АКБ снизится на 20%. В среднем ресурс Li-ion аккумуляторов составляет 1000 циклов, у моделей вида LiFePO4 – более 2000, а у литий-титанатных – более 20 000.

Устройство и принцип работы платы управления

Этот код нанесен на 1 или 2 наклейках на плате модуля обычно одна из наклеек расположена рядом с наклейкой кода модуля, а вторая — на корпусах реле реверса — см. Сейчас вся официальная сервисная информация поступает в сервисные центры — зачастую она очень низкого качества и не всегда отличается необходимой полнотой.
Прием и передача битов информации производится при получении положительного синхросигнала SCK, который формируется в активном состоянии прессостата. К другим причинам относится избыточный нагар, наличие токопроводящих испражнений домашних вредителей тараканов, мышей , а также замыкания через тело насекомых или грызунов.
Это способствует тому, что возможность очередного перегорания детали многократно уменьшается.
В большинстве моделей, возле триггера расположен фильтр, чье сопротивление составляет 20 Ом.
На самом деле, реальная цена модулей значительно завышена.
Так мы и от старой техники избавились, и чуть-чуть заработали. На самом деле, это графическое отображение на бумажном носителе, необходимое для передачи связи между ключевыми элементами, с использованием условно-графических, буквенно-цифровых символов.
Причины могут быть самые разнообразные, к примеру, неожиданные режимы работы двигателя — он или крутится на полных оборотах, или с натугой еле-еле проворачивается. Причиной может быть перегорание контактов, но это крайне редко случается, если блок питания в порядке.
Регулятор оборотов коллекторного двигателя от стиральной машины с поддержкой мощности с Aliexpress

https://youtube.com/watch?v=18OYT3CYGZA

Вскрытие зарядного устройства литиевого аккумулятора

Вскрытие показало, что все детали на месте. Меня это слегка удивило, но приглядевшись внимательнее выяснилось, что не все они такие какими должны быть. Первым делом в глаза бросилось несовпадение емкости на этикетке электролитического конденсатора и надпись на плате:

Как видно, емкость электролита должна быть 10мкФ (10uF на плате), а по факту стоит 4.7 мкФ. В общем-то это не такая уж критическая проблема. Лучше бы, конечно, установить требуемую величину, но у меня ее не нашлось. На установленном конденсаторе указанно напряжение в 50 В. Врядли оно там действительно такое большое. Но при замене лучше устанавливать конденсаторы на аналогичное или большее напряжение

Аналогичная беда и со вторым электролитом. Указанно 470 мкФ, а стоит 100. Он установлен на выходе и рассчитан на напряжение в 16 вольт. Что-ж, заменил его на найденный 330мкФ/16В. Сначала была мысль установить 470 мкФ, но он не влез.

Конденсатор это конечно хорошо, чем больше емкость тем лучше сглаживание выходного напряжения, но кардинально это ничего не изменит. Поэтому далее было решено покопаться на тему какой тут контроллер заряда аккумулятора.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Схема датчика движения LX-02 и аналогов

Вот ещё подобная схема, но более простая. Это схема охранного датчика.  Выражаю благодарность источнику – www.guarda.ru.

Датчик движения. Схема 2

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

Третья схема приведена в конце статьи.

Как заряжать литиевые батарейки?

И если мы говорим об одноразовой батарейке, не предназначенной для перезарядки, то правильный (и единственно верный) ответ на этот вопрос — НИКАК.

Дело в том, что любая литиевая батарейка (например, распространенная CR2032 в виде плоской таблетки) характеризуется наличием внутреннего пассивирующего слоя, которым покрыт литиевый анод. Этот слой предотвращает химическую реакцию анода с электролитом. А подача стороннего тока разрушает вышеуказанный защитный слой, приводя к порче элемента питания.

Кстати, если говорить о незаряжаемой батарейке CR2032, то есть очень похожая на нее LIR2032 — это уже полноценный аккумулятор. Ее можно и нужно заряжать. Только у нее напряжение не 3, а 3.6В.

О том же, как заряжать литиевые аккумуляторы (будь то аккумулятор телефона, 18650 или любой другой li-ion аккумулятор) шла речь в начале статьи.

OB3368AP

От участника monitor.net.ru status DNA Цитата:

Замечания и предложения принимаются и приветствуются!

S-60-12 — AC/DC преобразователь мощностью 60 Вт. Корпус: для монтажа на шасси, серия

Основные технические параметры:

Мощность: 60 Вт; Количество выходов: 1 U вых: 12 В; вых A: 0. 5 А; Механическая подстройка выходного напряжения: ± 10%; КПД: 76 %; Уровень пульсаций (размах): 100 мВ; 1 фазное подключение Входное напряжение : 100. 260 В (Номинальное: 230 В);

Схема AC-DC преобразователя S-60-12 12V- 5A.

C25m C3679 C5609

— Входной сигнал: AC 100-240V/1.1A/50-60Hz— Выход: 12V/3.16A/55W

Состав: KA3843A , 8N600 , PC817.

SWITCHING ADAPTERMODEL: WK02-1210INPUT: 100-240VAC 50/60Hz 0.3АOUTPUT: 12V — 1.0A

Схема WK02-1210 , D13005K, S8050, nec2501

Программа от STM Electronics для расчёта таких AC/DC преобразователей, практически симулятор , покрутив который становится понятно что и как на что влияет — схема достаточно неприхотлива. «vipersoft.exe»(3.8 MБ)

Большой выбор блоков питания на http://aliexpress.com/

Видео испытание макс. мощности от Rеmоnter

https://youtube.com/watch?v=MYATCn2IKfA

Ниже приведены схемы подключения иверторов разных типов:

Для проверки необходим источник тока 2А 12В и для некоторых типов дополнительный 5В 0,5А.

Категорически не рекомендуется осуществлять проверку без подключения лампы, это приведёт к выходу из строя устройства.

FL9050 P53124030 AS023170724 A1A BD5D-093 CCTECH CD-2

DELTA DAC-08N007 REV: AD 2994733000

INVERTER SUMIDA IV12129/T PWB-IV12129T/B2 UL94V-0 GFIRM

SUMIDA IV10117/T/E2-E-LF CHEER TIME66

PWA-TF041 DA-1A08-C004 P/N: 136800000007_ROA 541380000004 MTC

INVERTER + 2LED YX-HPDV2000 MPT

SYS-BJJHKJB MODEL: M660JEIN-D

SYS-BJJGHAA MODEL: M550INT-D

NEC/TOKIN 2028P3 D2028-B011-P2-0 CAFB2

Схема соединений светодиодов в подсветке LCD экранов:

Гурович Павел, Беэр-Шева, Израиль.

Размещение и публикование данной статьи в любых других источниках возможна только при согласии автора и обратной ссылке на источник.

За ответами Вы можете следить с помощью RSS 2.0 ленты. Both comments and pings are currently closed.

Комментарии к записи Схемы подключения инверторов высокого напряжения для подсветки ЖКИ-панелей отключены

Каково устройство электронного агрегата?

Решением в данном случае может быть возможность подключения техники Самсунг не напрямую, а через стабилизатор. Ход наполнения загрузочного бака водой осуществляется постепенно и также регулируется электроникой.

Ремонт тиристорного блока Ремонт данного блока следует осуществлять только после проверки на неисправность конденсаторов.

В инструкции к технике, производитель дает несколько рекомендаций на случай, если машинка не включается: Необходимо проверить сеть подключения и целостность провода; Проверить правильность подключения наливного шланга; Убедиться в плотности закрытия дверцы; Необходимо также обратить внимание на параметры выбранной программы для стирки, отсутствие отсрочки стирки. Что может указывать на неисправность и последующий ремонт платы в стиральной машине: СМА выдаем код ошибки на дисплее

Со второго анода А2 этого симистора сигнал поступает через резистивный делитель напряжения на выв. Естественно, подобные модули будут неработоспособны, так как в них необходимо предварительно записать файлы прошивки, соответствующие определенным моделям СМ. Схему обмотки также можно найти в сети

Что может указывать на неисправность и последующий ремонт платы в стиральной машине: СМА выдаем код ошибки на дисплее. Со второго анода А2 этого симистора сигнал поступает через резистивный делитель напряжения на выв. Естественно, подобные модули будут неработоспособны, так как в них необходимо предварительно записать файлы прошивки, соответствующие определенным моделям СМ. Схему обмотки также можно найти в сети.

Рекомендуем: Как подключить тройную розетку

Вода перегревается или не нагревается, что не соответствует выбранному режиму. Индезиты-Аристоны,тоже штук пять плат валяются,с процами Электролюкс и Зануси,очень редко в смысле которую не смог отремонтировать-В домашней коллекции всего одна плата электролюксовская LG -Нет ни одной,которую не смог отремонтировать,не смотря на неудобство ремонта.

Индезиты-Аристоны,тоже штук пять плат валяются,с процами Схема модуля управления стиральной машины Самсунг, Аристон, Индезит или других популярных марок, позволяет разобраться в последовательности соединений компонентов цепи и функций каждого компонента. В этой схеме разберется любой человек, даже далекий от физики.

О механизме в целом

После этого можно монтировать новый триггер. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Конденсатор всегда припаивается только к положительному электроду в блоке.

Общие сведения Отличительной особенностью рассматриваемых электронных модулей СМ ВЕКО является то, что, несмотря на различные функциональные возможности СМ, их «электронная начинка» почти не претерпевает изменений за исключением внешних узлов электронного модуля в составе СМ. Стоит отметить, что некоторые из производителей стремятся полностью исключить данную проблему. В этой схеме разберется любой человек, даже далекий от физики.
Ремонт модуля стиральной машины «Samsung» WF-R862. Не включается.

https://youtube.com/watch?v=JsNbH6KeMUw

Схема подключения TP4056

Подключение к зарядке через стандартный разъём microUSB (или miniUSB) или через дублирующие контакты «+» и «—«. Аккумулятор (без встроенной защиты разряда) подключается к контактам «B+» и «B-«. Нагрузка подключается к контактам «OUT+» и «OUT-» (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4.2 В).

Если перепутать полярность питания то микросхема очень сильно греется и умирает, если перепутать полярность аккумулятора то опять TP4056 греется и через некоторое время умирает. Подавать на вход больше 8 вольт тоже не стоит. Оптимальное напряжение питания 5 В, хотя можно подавать примерно от 4.5 до 8 В. Чем больше напряжения питания, тем больше будет греться TP4056 поскольку напряжение преобразовывается линейно.

Что такое контроллер батареи?

Контроллер заряда аккумулятора — простыми словами, это печатная плата внутри элемента питания (иногда крепится прямо на его корпусе). Правильное её название «BMS-плата» (Battery Management System), то есть плата системы управления аккумулятором.

Прежде всего, контроллер нужен для сохранения дорогостоящего аккумулятора от критических отклонений напряжения от номинальных 3,7 Вольт путём отключения.

На BMS-плате распаяны электронные компоненты для защиты устройства от неисправностей по электроцепи питания. Без неё работать литий-ионные аккумуляторы теоретически могут, но это приведёт к их скорейшему выходу из строя с высокой вероятностью взрыва.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой

Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

Меняем схему включения для повышения тока зарядки

Пятый вывод был замкнут на землю, приходящую на соседнюю 6-ую ногу. Далее дорожка с землей идет на мелкий конденсатор и светодиод.

Для реализации задуманного, потребуется перерезать дорожки отходящие в обе стороны от 5-ого вывода.

Выглядит страшненько, но это не важно)

Далее необходимо соединить отрезком перерезанные части дорожки в обход 5-ой ножки. Пятую же ногу микросхемы удобно подпаять проводом к положительному выводу только что перепаянного электролита на 330мкФ.

Уходящий вверх провод — идущий к минусовому контакту аккумулятора.

Ура! Теперь микросхема будет пытаться выдать все на что она способна, что не может не радовать)

Описание выводов:

1. TEMP — подключение датчика температуры, встроенного в литий-ионную батарею. Если на выводе напряжение будет ниже 45% или выше 80% от напряжения питания, то зарядка приостановится. Контроль температуры отключается замыканием входа на общий провод.
2. PROG — Программирование тока зарядки (1.2к — 10к); Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора, между этим пином и GND; Для всех режимов зарядки, зарядный ток может быть выведен из формулы
3. GND — Общий;
4. Vcc — Напряжение питания, если ток потребления (ток зарядки батареи) становится ниже 30mA, контроллер уходит в спячку, потребляя от контакта BAT ~ 2mkA;
5. BAT — Подключение аккумуляторной батареи (ICR, IMR);
6. STDBY — Индикация окончания заряда (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диаппазоне — разомкнут;
7. При подключенной батарее, в течении зарядки — разомкнут, по окончании — замкнут;
8. При неподключенной батарее замкнут;
9. CHRG — Индикация зарядки (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диаппазоне — разомкнут;
10. При подключенной батарее, в течении зарядки — замкнут, по окончании — разомкнут;
11. При неподключенной батарее, кратковременно включается с периодом 1-4 сек;
12. CE — Управление зарядкой. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим;

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Варианты упоров на распашные ворота и их изготовление своими руками Как увеличить дальность wi-fi роутера Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
