Схема китайского усилителя для сабвуфера

Делаем усилитель для автомобиля своими руками

Чтобы соорудить систему, понадобится усилитель выходной мощности, а также преобразователь напряжения. Их можно сделать самостоятельно, но это очень долго. Можно просто приобрести готовые элементы в магазине. Затем можно перейти непосредственно к изготовлению усилителя для автомобильного сабвуфера своими руками.

Для устройства нужны два канала, а усилитель — одноканальный. Как это исправляется? Корректируется это соединением двух каналов магнитолы с помощью сумматора. Затем звуковой сигнал будет фильтроваться – из него исчезнут частоты, которые выходят за диапазон от 16 до 300 герц. Далее сигнал идет в фильтр. Последний убирает частоты от 35 до 150 Герц.

Когда двигатель работает на холостом ходу, по схеме автомобильного усилителя для сабвуфера ему положено потреблять 1,5 ампера. Чтобы аккумулятор не разрядился, устанавливают реле с отдельной клеммой REM и напряжением в 12 вольт, а также током выше 20 ампер. Этот REM подключается к выходу магнитолы + 12 вольт. Сабвуфер будет включаться вместе с головным устройством.

Усилитель на tda1562

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А Iпотр. средний …………………………………….. 1,5…2 А Iпотр. максим………………………………………. до 10 А Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом) Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.) fраб………………………………………….15…60000 Hz (+0 dB; -3dB) Uвх. ………………………………………………… -0,7 V Кусил…………………………………………………..26 dB Кгарм. ……………………………………………….0,03 % Ксигнал/шум………………………………………. -90 dB Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

Обсудить на ФОРУМЕ

На микросхемах

УМЗЧ на интегральных микросхемах (ИМС) делают чаще всего те, кого устраивает качество звука до среднего Hi-Fi, но более привлекает дешевизна, быстрота, простота сборки и полное отсутствие каких-либо наладочных процедур, требующих специальных знаний. Попросту, усилитель на микросхемах – оптимальный вариант для «чайников». Классика жанра здесь – УМЗЧ на ИМС TDA2004, стоящей на серии, дай бог памяти, уже лет 20, слева на рис. Мощность – до 12 Вт на канал, напряжение питания – 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Достоинство – способность работать на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт – при 6-вольтовом питании, напр., на мотоцикле. Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звучок точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

Звуковые усилители на микросхемах TDA

Более современная TDA7261 звук дает не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, т.е. TDA7261 можно запускать практически от всех бортсетей, кроме самолетной 27 В. С помощью навесных компонент (обвязки, справа на рис.) TDA7261 может работать в режиме мутирования и с функцией St-By (Stand By, ждать), переводящей УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени. Удобства стоят денег, поэтому для стерео нужна будет пара TDA7261 с радиаторами от 250 кв. см. для каждой.

«Сверхэкономична» по питанию TDA7482, слева на рис., работающая в т. наз. классе D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для настоящей оцифровки с аналогового сигнала снимают отсчеты уровня с частотой квантования, не мене чем вдвое большей наивысшей из воспроизводимых частот, величина каждого отсчета записывается помехоустойчивым кодом и сохраняется для дальнейшего использования. УМЗЧ класса D – импульсные. В них аналог непосредственно преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая и подается на динамик через фильтр низких частот (ФНЧ).

Импульсные звуковые усилители класса D на микросхемах

Звук класса D с Hi-Fi не имеет ничего общего: КНИ в 2% и динамика в 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 здесь, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, выпускают ИМС УМЗЧ дешевле и требующие меньшей обвязки, напр., D-УМЗЧ серии Paxx, справа на рис.

Из TDAшек следует отметить 4-канальную TDA7385, см. рис., на которой можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером. Расфильтровка НЧ и СЧ-ВЧ в том и другом случае делается по входу на слабом сигнале, что упрощает конструкцию фильтров и позволяет глубже разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под суб-УНЧ мостовой схемы (см. ниже), а остальные 2 задействовать для СЧ-ВЧ.

4-канальный УМЗЧ на микросхеме

Монтаж

Основная плата усилителя

Схема печатной платы усилителя приведена ниже.

Печатную плату можно изготовить путем травления текстолита с медной подложкой раствором хлорного железа. Рисунок дорожек контактов проще перенести на плату с глянцевого листа бумаги, на котором этот рисунок напечатан с помощью лазерного принтера. Нюансы этого способа легко можно найти в интернете на соответствующих сайтах по электротехнике.

Пайку деталей производим аккуратно, удаляя излишки флюса. Особенно это касается микросхем. Микросхему операционного усилителя можно установить через восьмиконтактную панель.

Помните: перегрев полупроводниковых элементов, может привести к выходу их из строя!

Катушки индуктивности L1  и L2 в выходном фильтре усилителя, изготовляются из медной эмалированной проволоки диаметром 1 мм, путем накручивания на цилиндрический сердечник диаметром 5 мм. Количество витков катушки — 20.

Микросхему усилителя устанавливают на теплоотвод. Он должен быть площадью более 600 см². Роль радиатора может выполнить шасси авто.

После монтажа всех элементов подсоединяют провода.

Блок стабилизации и коммуникации питания

В вышеописанной схеме мы использовали самую простую схему питания усилителя через аккумулятор, однако для более стабильной работы усилителя можно подключить его через стабилизатор. Данное устройство можно собрать самому (схему на любой вкус в интернет можно найти очень легко), но самый простой способ — это использовать готовый блок стабилизации от старого усилителя или купить новый.

Кроме того, блок стабилизации позволяет сэкономить заряд аккумулятора автомобиля.

Предотвращению разрядки способствует реле с отдельной клеммой REM, работающую под напряжением в 12 В. Клемма устанавливается на выходе автомагнитолы, благодаря чему сабвуфер начинает работать вместе с музыкальным устройством.

Для контроль работы усилителя можно установить светодиод в схему питания устройства.

Окончательная сборка устройства

После монтажа платы, проводим окончательную сборку усилителя и помещаем его в корпус. Корпус можно изготовить самостоятельно из обычной фанеры с помощью лобзика. На фанере вычерчивается схема по нужным размерам, вырезается лобзиком и закрепляется герметиком.

Так же корпус можно приобрести в магазине или использовать алюминиевый короб, который одновременно будет выполянть роль радиатора.

Размещая все детали в корпусе, нужно обеспечить в нем свободную циркуляцию воздуха для лучшего охлаждения деталей.

Корпус усилителя необходимо надежно закрепить в салоне автомобиля.

 Перед установкой важно убедиться в правильности полярности питания, иначе аппарат сразу сгорит.

Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?

Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:

1. Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров. Если же речь идёт об автомобильной акустике – то две (для стереозвучания) такие колонки в салоне обычно просто некуда ставить.
2. Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.

ПОСМОТРЕТЬ ВИДЕО

Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.

Сами же сабвуферы делятся на два типа:

• пассивные, питаемые от аудиовыходов системы, как обычные динамики;
• активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.

Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Пошаговое руководство по изготовлению

Работы по изготовлению усилителя звука выполняются в соответствии со следующим руководством. Как сделать усилитель для колонок:

Если в работе будет использоваться не покупная макетная плата, а самостоятельно изготовленный модуль, следует в первую очередь заняться его оформлением. С помощью обыкновенной кисточки и лака на плате прорисовываются дорожки, соответствующие топологии выбранной схемы

Обратите внимание на то, что пересекающихся канавок в схеме быть не должно.
Плата высушивается, а затем погружается в заранее разведенный раствор хлорного железа. Модуль следует травить в течение длительного времени – от нескольких часов до суток

В том случае, если раствор хлорного железа подогревается, времени на травление уйдет намного меньше, но и понизиться качество защитного слоя.
На плате с помощью дрели высверливаются отверстия под выбранные радиоэлементы.
Канавки, расположенные на плате, покрываются припоем. Затем следует черед установки радиодеталей, монтаж которых следует производить в точном соответствии с выбранной схемой. После предварительного монтажа все детали запаиваются.
Радиатор монтируется на плоскости подложки платы.
С помощью паяльной станции соединяются провода, ведущие на звуковой выход.
К практически собранному усилителю присоединяются колонки.
На вход подается сигнал с помощью обычного плеера или смартфона.
Подается питание и проводится окончательный тест собранного усилителя.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Обратите внимание!

• Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

• Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам

При подборе кабеля обратите внимание на то, как легко снимается изоляция

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Обратите внимание!

• Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

• Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

• Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

• предохранитель;
• провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
• конденсатор;
• кусачки;
• изолента;
• пластиковые хомуты;
• комплект гаечных ключей.

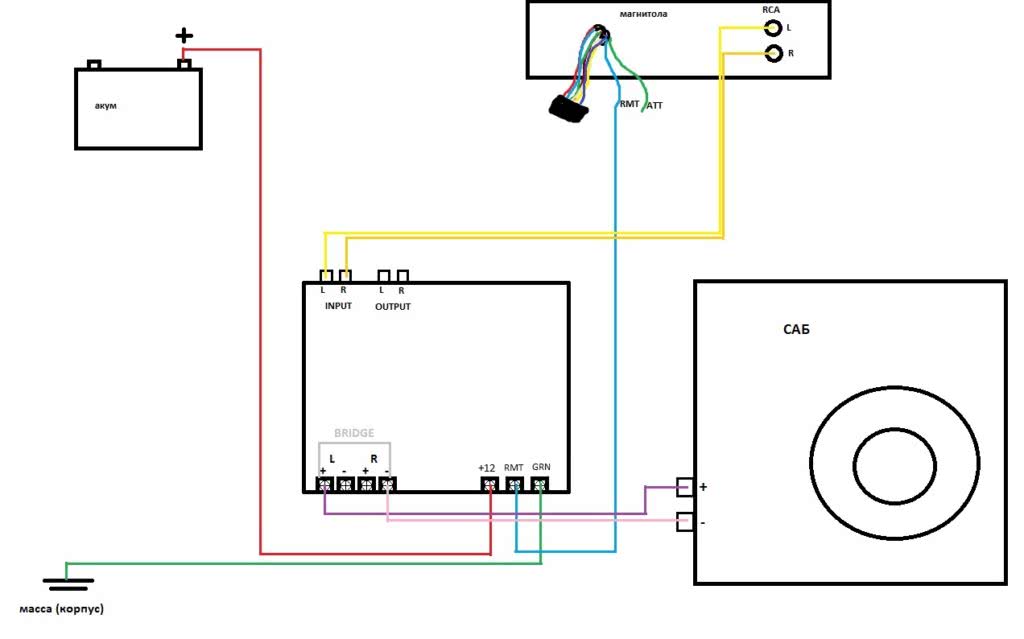

Подключение проводов производится по следующей схеме:

1. Изначально провод сабвуфера выводится к усилителю.
2. От усиливающего устройства провод подводится к автомагнитоле.
3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

https://youtube.com/watch?v=4kJ6qlCY2YE

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Мощный автомобильный усилитель своими руками

Современная элементная база позволяет самостоятельно изготовить звуковую систему достаточно большой мощности при минимальном количестве радиоэлементов. Для этой цели используются интегральные компоненты. Мощный усилитель в авто своими руками можно выполнить на микросхеме TDA1562Q. В этой интегральной схеме предусмотрена функция удвоения напряжения, что позволяет усилителю при питании от бортовой сети автомобиля развивать высокую выходную мощность. Конструкция позволяет получить до 70 ватт на нагрузку 4 Ом. В схеме имеется защита от короткого замыкания выхода и замыкания любого из выходных проводов на плюс или корпус. При нагреве корпуса свыше 1200С, устройство автоматически перейдёт в режим пониженной мощности, которая не превысит 20 ватт. Микросхема TDA1562Q имеет следующие характеристики:

• Напряжение питания – 8-18 В
• Частотный диапазон – 18-40 000 Гц
• Входное сопротивление – 100-120 кОм
• Выходная мощность – 55-70 W
• Коэффициент нелинейных искажений при мощности 20 W – 0,06%

В цепь вывода 8 включается светодиод, который загорается при превышении температуры сверх нормы, обрыве или коротком замыкании в нагрузке или другой аварийной ситуации. Конденсаторы С7 и С8 состоят из двух, включенных параллельно ёмкостей по 3 300 мкф. Через контактную колодку, включенную между 4 выводом и плюсом питания можно управлять включением устройства. Для этого к контактам колодки нужно подключить любой выключатель с фиксацией. Конденсаторы С3, С4 и С6 должны быть плёночные. Микросхема монтируется на радиаторе площадью не менее 600 см2. Поверхность микросхемы следует смазать теплопроводящей пастой КПТ. Между «+» аккумулятора и шиной питания усилителя ставится предохранитель на 15 А. Входной сигнал, через конденсатор С3, поступает на вход микросхемы 1 (IN+), а динамики подключаются к контактам 7 и 11 (OUT+, OUT-).

Эта несложная схема стереофонического комплекса содержит минимум деталей и обеспечивает до 40 ватт в канале на нагрузку 4 Ом. Устройство собрано на микросхеме TDA8560Q, которая работоспособна при напряжении питания от 8 до 18 вольт. Она обеспечивает усиление сигнала на 46 dB в диапазоне от 10 Гц до 40 кГц. Коэффициент искажений на частоте 1 кГц и выходной мощности 20 ватт не превышает 0,1%. Если сигнал будет сниматься с входа, встроенного в магнитолу оконечного каскада, то его следует подавать через резисторы сопротивлением 20-50 кОм. Если сигнал будет подаваться с динамика, то величина резисторов должна составлять 150-200 кОм.

Сам усилитель решил собрать по схеме Холтона

Схема принципиальная Холтона

Сборка начинается с установки резисторов, затем устанавливаются мощные резисторы, диоды, конденсаторы и малосигнальные транзисторы. Следует быть внимательным при установке полярных элементов. Неправильное подключение может привести к неработоспособности устройства или выходу одного, или более элементов, при включении схемы.

С помощью крокодилов закрепите щупы прибора на выводах одного из мощных резисторов 0,22 Ом. Медленно вращая движок резистора P1, установите на резисторе 0,22 Ом 18 мВ, это и будет установка тока в 100 мА на один транзистор. Теперь проверьте напряжение на всех остальных резисторах, выберите один на котором напряжение наибольшее. Настройте резистором P1 на нем напряжение 18мВ.Теперь подключите сигнал генератор на вход и осциллограф на выход. Убедитесь в том, что форма сигнала свободна от искажений. Если у вас нет этих приборов, подключите нагрузку и на слух получайте хорошее качество. Звук должен быть чистым и динамичным. Защита АС аналогична первой. Питание 24 вольта от отдельной обмотки трансформатора.

Инструменты и материалы для сборки усилителя

Чтобы оборудовать машину хорошей автомагнитолой напряжением в 12 вольт для обеспечения качественного звука, необходим усилитель и сабвуфер.

Для сборки автомобильного самодельного усилителя необходимо подготовить такие устройства:

• устройство усилителя импульсов;
• блок обработки импульсов;
• модуль преобразования напряжения;
• блок коммутации и выпрямителя.

Для того чтобы изготовить усилитель для сабвуфера, такие блоки можно собрать самому или купить в магазине. Последний вариант больше подходит для тех, кто не хочет тратить время на сборку своими руками. Далее необходимо рассмотреть эти блоки подробнее.

Модуль усилителя импульсов

Блок усилителя импульсов представляет собой специальную плату. Подобный вариант является оптимальным для усилителя к магнитоле напряжением в 12 вольт. Стоимость этого изделия не очень высокая. Стоит заметить, что технические решения данной схемы позволяют ей отлично справляться со своими обязанностями. На выходе устройство способно выдавать около 100 ватт максимальной мощности. Подобная схема считается одноканальной, но эта проблема решается сравнительно просто.

Мощные транзисторы необходимо обеспечить хорошим охлаждением. Для того чтобы это осуществить, лучше элементы загнуть прямо к плате, при этом их выводы обязаны быть вверху. Далее на поверхность контактов нужно нанести слой термопасты и проложить специальную пленку, не пропускающую электрический ток. Поверх всего этого необходимо смонтировать радиаторы. Именно благодаря этому можно снизить размеры радиаторов и сэкономить немного места на плате.

Блок обработки импульсов

Так как наличие сабвуфера подразумевает применение автомобильного усилителя, то из приходящего импульса необходимо будет отделить лишь низкий диапазон частоты. Рассматриваемая схема одноканальная, поэтому на входе в блок обработки импульса нужно установить сумматор каналов, что позволит преобразовывать двухканальный импульс в одноканальный.

Модуль преобразования напряжения

Автомобильный усилитель для сабвуфера предполагает применение модуля преобразования напряжения. Для подобной цели лучше применять схему TL-494. В магазинах можно приобрести и иные варианты, но такой самым лучшим образом подходит для людей, у которых нет специальных знаний для сборки усилителей. Дополнительным преимуществом является то, что такая схема идеально сочетается с усилителем и сабвуфером напряжением 12 вольт по всем техническим характеристикам. Она позволяет обеспечивать самый большой уровень мощности.

Блок коммутации и выпрямителя

Блок коммутации и выпрямителя состоит из таких элементов:

1. Блок коммутации нужен для оповещения человека о состоянии усилителя. Процесс оповещения производится при помощи красного и зеленого светодиодов.
2. Блок выпрямителя нужен, чтобы стабилизировать импульсы, которые поступают на основной управляющий модуль.

Как сделать сабвуфер своими руками?

Некоторые автолюбители изготавливают сабвуферы своими руками. Особых знаний для этого не требуется. Главное – уметь работать руками, иметь опыт электромонтажных работ.

Для изготовления лучше выбрать модель пассивного сабвуфера типа закрытый ящик.

В качестве динамика следует выбирать устройство круглого (не овального) типа. Под него легче вырезать отверстие. Номинальная мощность динамика выбирается исходя из выходной мощности головного устройства (автомагнитолы, усилителя).

Типичное значение номинальной мощности магнитолы – не более 40 Ватт на канал. Лучше выбирать мощность динамика с двухкратным запасом. Мощности это не прибавит, зато звук будет мягче.

Также следует обратить внимание на сопротивление динамика. Оно должно соответствовать сопротивлению нагрузки усилителя либо магнитолы

Если используется дополнительный звуковой усилитель, у него могут быть различные допустимые сопротивления нагрузки. Следует учитывать, что чем меньше сопротивление динамика, тем легче его раскачать.

Но при этом увеличивается нагрузка на усилитель. Для усилков класса D можно смело выбирать динамики сопротивлением 2 Ома.

Непосредственно к выходу автомагнитолы лучше подключать четырехомные динамики.

Следует также обратить внимание на материал диффузора (лучше полиматериалы), магнита. Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места

Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее.

Далее рассчитывают короб сабвуфера. Раньше расчет короба для сабвуфера выполняли с помощью калькулятора.

Сейчас есть много программ для расчета коробов, онлайн ресурсов. Освоить их несложно, интерфейс довольно простой.

Не всегда эти расчеты выполнены грамотно (особенно онлайновские сервисы).

Часто они работают наоборот: закладываешь размеры короба, сервис  выдает частотную характеристику. Более-менее правдоподобные результаты дают сервисы и программы:

BassBox 6

Имея опыт изготовления закрытых ящиков, можно приступить к изготовлению фазоинверторных коробов.

Power Port

Большинство программ не адаптированы на русский интерфейс.

При изготовлении коробов следует:

1. пропитывать клеем места установки крепежа;
2. отверстия вырезать с помощью специальных насадок на дрель, иные методы приводят к разрушению поверхности;
3. выступающие грани необходимо зачищать;
4. выполнять покрытие деревянных материалов специально пропиткой и нитролаком (для защиты от сырости);
5. по окончании работ обтянуть изделие карпетом.

Схема подключения сабвуфера

Большинство сабвуферов, в том числе и пассивных, имеют свою электрическую схему. Она необходима, чтобы сигнал с усилителя или автомагнитолы на динамик не содержал «ненужных частот». Под ненужными частотами понимаются звуковые частоты средней и высокой частоты.

Если они будут поступать на динамик, уменьшится КПД, возможны искажения. В усилители и хорошие автомагнитолы встраивают специальные частотные фильтры (кроссоверы).

Тем не менее хороший пассивный низкочастотный фильтр (обычно он содержит набор конденсаторов и индуктивностей) значительно увеличивает качество звучания.

Программы для расчета:

1. Audiotester v2.2
2. JBL-SpeakerShop

Если нет опыта электромонтажных работ, намотки индуктивностей, измерительных инструментов, лучше приобрести фильтр (кроссовер) в сборе.

Установка газобаллонного оборудования (ГБО) на автомобиль. — здесь больше полезной информации.

На китайских сайтах он стоит недорого, например:

Вас заинтересует эта статья — Установка сигнализации с автозапуском своими руками.

https://youtube.com/watch?v=Aoav60H3L4I

За что отвечают выводы микросхем

У вас имеется микросхема, но вы желаете разобраться, для чего необходимы все ее выводы? Впрочем, настройка усилителя под сабвуфер проводится и без знания этих тонкостей. Но разобраться несложно, ведь все интуитивно понятно:

1. GND – это минусовой провод питания, «масса» автомобиля, если в нем будет производиться установка.
2. Vcc+ – это положительный вывод питания микросхемы.
3. In/Out – соответственно, входы и выходы. На вход подается сигнал, например от телефона или ноутбука, а с выходом соединяется динамик сабуфера.
4. St-by – режим ожидания, как правило, он соединяется с плюсовым проводом питания.

Пожалуй, это все, что вам потребуется знать, больше ничего лишнего в микросхемах нет. Нужно только правильно соединить все дополнительные элементы и выводы микросхемы между собой.
