Как сделать вертел для мангала

Делаем своими руками

Сначала нужно определиться с размерами. Если по длине все более-менее понятно: её определяет жаровня, то толщина вертела требует уточнения.

Для небольших кусков и цыплят достаточно диаметра прута 7 мм.
Для крупной птицы и средних кусков – 9-11 мм.
Для бараньей туши или свиной ноги понадобится вертел диаметром 2 см и более. В этом случае можно сделать вертел полым из трубы (квадратной или круглой).

С одной стороны вертел нужно заострить.

Ручка

Для ручного вертела это неотъемлемая деталь. Её легко сделать из прутка, загнув буквой «Z» и приварив к вертелу.
Можно изогнуть конец прута вертела. Но это подходит только для тонких прутков, до 10 мм.
Плечо ручки делать меньше 10 см не имеет смысла, а больше 30 см будет неудобно вращать.

Вилки

Очень нужный элемент.
Это две двух или четырёхрогих вилки га цилиндрической муфте. На вертеле они крепятся болтами с барашковой головкой.
Внутренний диаметр муфты лишь немного больше диаметра вертела. Легко надеваются – этого достаточно.

Как сделать вертел для мангала своими руками?

Далее будут рассмотрены особенности сборки ручного вертела для мангала и модели с мотором, двигателем.

Изготовление ручного вертела

Благодаря простоте конструкции можно обойтись без чертежа. Длина изделия должна соответствовать габаритам мангала с припуском в 15 см. Здесь не подойдут легкие металлические сплавы, так как они будут гнуться и деформироваться из-за неустойчивости к повышению температуры. Оптимальна нержавеющая сталь, она обладает длительным эксплуатационным ресурсом.

Стержень оснащается фиксаторами – к нему приваривают небольшие прутики, благодаря которым будет удерживаться продукт. Также понадобится рукоять, и чем длиннее она будет, тем легче переворачивать вертел (минимум 10 см). Можно воспользоваться старой ручкой от холодильника, двери, руля велосипеда, загнуть в кольцо конец штыря, также подойдет деревянный брусок.

Над мангалом нужно установить пластины-опоры: одну с овальными выемками с краю, другую с отверстием, чтобы можно было закрепить конец вертела. Чтобы можно было регулировать высоту продукта, мастера предусматривают пазы и выемки.

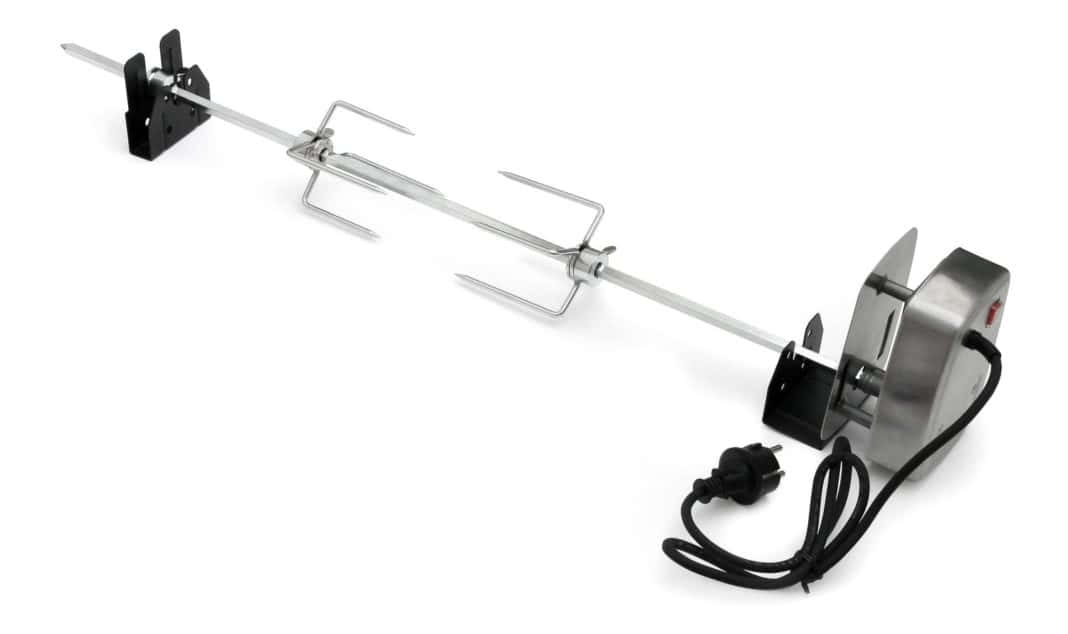

Автоматический вертел с электроприводом

Здесь двигатель будет отвечать за вращение стержня. Чтобы сделать своими руками вертел для мангала с электроприводом, нужно сварить корпус из двух пластин и выполнить отверстие, в которое будет вставляться прут.

Автоматический вертел с электроприводом

Для сборки:

• вал двигателя соединяется с велосипедной звездочкой;
• к последней нужно приварить шестеренку;
• на корпус двигателя монтируется вал с подшипником. Согласно размеру звездочки, один поворот должен занимать 30 секунд;
• вторую шестеренку устанавливают с другой стороны двигателя с помощью подшипника;
• в непосредственной близости к вертелу фиксируют шестеренку, она должна соответствовать диаметру изделия, уже приваренного к звездочке;
• далее нужно закрепить двигатель на одной опоре мангала;
• с помощью велосипедной цепи или ремня следует объединить большую и малую звездочки (напомним, что первая зафиксирована на корпусе привода). Также понадобится еще одна цепь: она будет накинута на большую звездочку и шестеренки, предусмотренные на коробке.

Если нет потребности в большой мощности устройства, можно воспользоваться компактным мотором, который обслуживает автомобильные дворники, также понадобятся готовые редукторы и регуляторы частоты вращения (например, снятые с вентилятора).

Как сделать вертел для мангала своими руками

Чтобы сделать вертел для мангала своими руками определимся, как он будет расположен: вдоль или поперек жаровни. При расположении поперек он будет напоминать шампур, и располагаться аналогично. Специального держателя делать не нужно. А технология изготовления стержня и вилок для обоих случаев одинакова.

Как сделать простой вертел с ручкой

Наша конструкция будет расположена вдоль жаровни и состоять:

• из заостренного стержня;
• приваренной к нему вилки-держателя из двух-трех заостренных стержней;
• минимум одной съемной вилки-держателя с фиксатором;
• рукоятки для прокручивания приспособления.

Изготовление самодельного вертела для мангала начинаем с подбора материалов. Нам понадобится:

• арматура круглого или квадратного сечения, чтобы изготовить основной стержень;
• труба для двух стоек, устанавливаемых на борт жаровни;
• арматура на ручку;
• проволока, гайки, обрезки круглой трубы, крепеж, чтобы сделать вилки;
• два подшипника или гайки под стержень.

Бюджетный вариант – черная арматура. Перед началом сварочных работ ее нужно хорошо зачистить наждачной бумагой, прокалить на огне, смазать или погрузить в масло. Эта процедура (воронение) приостановит коррозию, чем обезопасит пищу от окислов железа.

Размеры

Размеры вертела для мангала зависят от длины жаровни, а также размера добычи.

Чертеж-эскиз установки вертела с электроприводом на мангал

Бывалые охотники советуют выбирать:

• диаметр стержня от 12-16 мм;
• длину прута – 1-1,2 м. К этой длине прибавим еще 40 см на изготовление ручки;
• высоту стоек над жаровней – 0,3-0,4 м. Плюс 20 см на крепление, 20 – на регулировку по высоте.

Как сделать вертел для мангала: инструкция

1. Разметить арматуру, нарезать. Заострить стержни.
2. Приварить к стойкам гайки.
3. Сделать в стойках прорези. Просверлить отверстия под крепеж.
4. Установить стойки на короткие торцы жаровни.
5. Изогнуть под прямым углом не острый конец стержня дважды, сделав из него рукоятку. Ручку также можно сделать отдельно на заключительном этапе из трубы или дерева, надев ее на прут.
6. Очистить, провести воронение стержня и заготовок-вилок.
7. Изогнуть три заготовки для стационарной вилки, приварить к стержню.Изготовление съемных вилок
8. Просверлить в боковой стороне заготовки отверстие под болт, которым гайка будет фиксироваться на штоке от прокручивания. Нарезать резьбу.
9. Приварить два-три изогнутых заостренных стержня.

• Прорезь в стойке для установки на борт жаровни
• Стойка под вертел, установленная на торце мангала

Изготовление съемных вилок

1. Просверлить в боковой стороне круглой заготовки отверстие под болт, которым гайка будет фиксироваться на штоке от прокручивания.
2. Приварить над отверстием гайку.
3. Приварить два-три изогнутых заостренных стержня.

• Основание вилки
• Двойная вилка для вертела

Электровертел для барбекю

Металлическая часть электровертел для мангала своими руками изготавливается аналогично первому варианту. Главное – подобрать подходящий электродвигатель для вертела на мангал, обеспечивающий вращение стержня со скоростью 2-3 оборота в минуту.

Подбор мотора

Электродвигатель микроволновки

Фантазия мастеров не знает границ. В дело идут электродвигатели от дворников, вентиляторов, детских игрушек, микроволновой печи. К самодельным вертелам для мангала с электроприводом временно подключают дрели или шуруповерты.

Любителей сделать вертел для мангала с электроприводом своими руками основательно найдут качественные, серийно выпускаемые приводы из расчета веса туши на 10, 15, 20, 25, 35, 50, 60, 70 и даже до 100 килограммов. Такой электропривод стоит немало, но и работу свою гарантирует.

Электровертел своими руками: полезное видео

https://youtube.com/watch?v=qtFwMly5nzY

Мангал с вертелом можно сделать самостоятельно, а можно приобрести. Останется лишь подготовить тушу и запустить авто вертел на мангале, иногда подбрасывая горячий уголь.

Спор о сечении

Выбор сечения прута для вертела – первое, что приходит в голову. Универсального решения нет и многое зависит от типа вертела.

Какие бывают:

1. Вертел-трезубец.
2. Вертел с вилками или зажимами. Годится для запекания туши.
3. Вертел стержень. Для самых легких и наименее разлапистых кусков. Хорошо в походных условиях.

Плоское сечение отбрасываем сразу: при вращении кусок мяса будет периодически сильно провисать. Это неудобно при ручном вертеле и лишняя нагрузка на механизм для электрического. Мысль, что на квадратном стержне, по сравнению с круглым, мясо не проворачивается, отбросьте навсегда. Проворачивается и даже начинает болтаться.

Для простого вертела стержня подойдет и круглый и квадратный пруток.

Для вертела-трезубца этот вопрос также не принципиален.

В варианте с зажимами или вилками лучше выбрать квадратное сечение прута. Так проще закрепить зажимы от проворачивания и это позволит уверенно вращать большие несимметричные куски.

1 — вилка; 2 — ручка; 3 — крепление ручки; 4 — диск для фиксации вертела; 5 — веретено вертела.

Инструкция по составлению цепи из шестеренок

После крепления 1-й шестерки монтируются остальные:

• На валу двигателя через подшипник приделывается 2-я шестерня на корпус привода.
• На самом мангале крепится 3-я шестеренка большего диаметра.
• К 3-й припаивается 4-я.
• К 4-й приделывается 5-я и т. д. Количество шестеренок зависит от числа шампуров.

На металлической пластине крепятся шестеренки одна возле другой. Первая шестеренка приводит в движение вторую, вторая — третью и т. д.

За счет того, что на каждый шампур работает шестеренка, обеспечивается вращение. Одна шестерня передает движение другой. За счет этого шампуры вращаются с одинаковой скоростью.

Когда все шестеренки установлены, натягиваются цепи:

• Между шкивом с установленной 1-й шестерней и 2-й шестерней на приводе.
• Горизонтально через шестерни, на корпусе привода и 3-й шестерней.

После установки шестеренок нужно металлической полосой скрыть их. Это обеспечит безопасную работу устройства.

Виды вертелов для мангала

Помимо вертела приводимого в движение руками существует и такой, который снабжен электрическим приводом. Стоять возле него, отслеживая равномерность прожаривания, не придется. Каждый из них имеет свои преимущества и недостатки.

Таблица сравнения двух вертелов:

Вид
Аргументы «за»
Аргументы «против»
Ручной вертел
— Не нуждается в осторожном обращении, прост в эксплуатации;
— Легко сделать самому;
— Предполагает творчество в приготовлении, индивидуального мастерства повара

— Требует больших физических затрат, постоянного внимания кулинара, отдых которого под вопросом, ведь жарка туши занимает ни одну пару часов
Электровертел
— Облегчает труд повара, позволяя только отслеживать время, когда можно снять готовое блюдо;
— Мясо равномерно готовится со всех сторон и остается сочным;
— Жир не успевает капать на угли и не вызывает скопления канцерогенов на продукте

— Его сложнее сделать своими руками;
— Поиски необходимых деталей могут затянуться, а их приобретение повлечет денежные расходы;
— Подвержен поломкам. Если хозяин плохо разбирается в технике, то ремонт самому провести не удастся;
— Необходимо заранее продумывать источники энергии (аккумулятор, батарейки или переноску для соединения с розеткой)

Ручной вариант

Чертеж №1.

Конструкция устройства достаточно проста, и сложные чертежи необязательны. Длина вертела зависит от параметров мангала, припуска в 15 см над рабочей поверхностью короба будет достаточно.

Легкие сплавы, неустойчивые к перепадам температуры, а также быстро гнущиеся, не подойдут. Лучшими характеристиками, подходящими для долгой эксплуатации, обладает нержавеющая сталь.

К стержню вертела нужно приварить прутики – фиксаторы, удерживающие мясо.

Необходимо позаботится о рукояти вертела, и помнить, чем длиннее рычаг, тем легче крутить вертел.

Ручку можно найти, осмотрев, например, свой участок или сараи: подойдет рукоять руля велосипеда, от двери или старого холодильника. Если ничего подходящего нет, можно приварить кусок трубы или просто загнуть конец вертела для удобного удерживания. Многие используют деревянный брусок, закрепляемый на ручке, чтобы случайно не обжечься, а кто-то нанизывает часть от резинового шланга.

Для установки приспособления над мангалом нужны две пластины-опоры. Одна с отверстиями для прочного закрепления конца вертела, вторая с овальными выемками по краю, для легкости установки и прокручивания внушительного шампура.

https://youtube.com/watch?v=pXaeaXhtwZA

Пазы и выемки расположены на разных уровнях для регулирования высоты прожариваемого продукта. Примеры на схемах:

Чертеж №2.

Чертеж №3.

Вариант с электроприводом

Электродвигатель помогает вертелу вращаться. Для него нужно сделать корпус из двух приваренных пластин и предусмотреть отверстие для прута.

Редуктор, задающий частоту поворотов мяса, можно сделать в несколько этапов:

• на вал двигателя прикрепляется звездочка от велосипеда;
• к звездочке приваривается шестеренка;
• вал с подшипником устанавливается на корпус двигателя;
• размер звездочки должен обеспечить 1 поворот в 30 секунд;
• на другой стороне корпуса моторчика на валу также через подшипник устанавливается вторая шестеренка;
• недалеко от ручки вертела закрепляется шестерня, равной по диаметру той, что приварена к звездочке;
• на одной из опор мангала крепится двигатель;
• ремень (велосипедная цепь) от малой звездочки натягивается к большой, что прикреплена к корпусу привода. Вторая цепь должна горизонтально соединить большую звездочку и шестерни на коробке.

Чертеж №4.

https://youtube.com/watch?v=-lFdlthAyVc

Если хлопоты с самостоятельным изготовлением привода вас не вдохновляют, избавит от них поход в магазин. Готовые насадки, работающие от батареек, можно купить в специализированных отделах. У готового привода можно уменьшить или увеличить частотность вращения и ее скорость.

Полевой вариант

Если вертел только в планах, пожарить, к примеру, кролика, возможно и без металлического прута. Подойдет ветка, толстая и несгибаемая. Сучья хвойных деревьев не годятся, они гибкие. Нужно очистить ветку от коры, оставив ее в месте будущей ручки, чтобы рука не скользила по стволу. На заостренный конец палки мясо будет насаживаться быстрее.

Подготовка мангала

Если готового мангала нет, то он изготавливается самостоятельно:

• Каждая пластина поочередно зажимается в тиски. Дрелью просверливаются небольшие отверстия (около 10 мм). Они должны быть в нижней части стенки. Шаг делается не менее 3 см. Это обеспечит подачу воздуха к огню. В дне отверстия делаются с меньшим шагом.
• Из подготовленных пластин с отверстиями варится конструкция.
• По периметру (по швам) приваривается уголок.
• В качестве ножек используется уголок. Он приваривается к нижней части конструкции.

Античные предки предпочитали проводить время около костра, готовя на нём добытое мясо. Спустя уже десятки тысяч лет предпочтения не изменились. Изменилось лишь то, что добывать мясо уже не нужно, да и процесс стал куда приятнее и комфортнее.

Ручной и электрический привод

Рассмотрим в чем же различия, плюсы и минусы.

Ручной вертел.

Плюсы:

• Простота в использовании, сложно что-либо сломать;
• Легко сделать.

Минусы:

Требует постоянное внимание повара и навыки работы с вертелом обязательны;
Физически затратно (ведь время жарки – несколько часов).

С электрическим приводом.

Плюсы:

• Снимает с повара необходимость быть при вертеле и нет усталости от его вращения;
• Вращение равномерное и мясо готовится лучше;
• Можно подобрать нужную частоту вращения и без труда её поддерживать.

Минусы:

• Это сложный механизм и не всякий сможет его самостоятельно сделать;
• Элементы привода дороги;
• Конструкция более «нежная» чем ручной привод;
• Требуется источник энергии.

Изготовление системы шестеренок

Последовательность сборки такова:

1. Изначально монтируют первую шестеренку.
2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
3. Далее прикрепляют третью (также на стенке мангала).
4. Таким же образом крепят четвертую и последующие шестерни.

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Способы передачи вращения шампуров:

1. Соединить все шестерни цепью (в таком случае необязательно соприкосновение между ними, но при этом цепь должна быть достаточно длинной).
2. Установить привод только между электродвигателем и первой шестеренкой, закрепленной на валу, куда и будет одеваться ремень или цепь (в этом случае используют достаточно широкие звездочки – 3-4 мм, с минимальным люфтом, чтобы исключить соскальзывание при зацеплении друг с другом).

После того как шестеренки смонтированы, натягивают приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой скорости вращения шампуров.

Важно! После монтажа шестеренок на мангал с электроприводом в целях безопасности требуется скрыть движущиеся части защитной пластиной

Мясокруты ★4.6

Отличное устройство, изготовленное методом лазерной резки из качественной нержавеющей стали. «Мясокруты» можно устанавливать практически на любые жаровни — над мангалом, над ямой, на кирпичные конструкции, на грили.

Двигатель обеспечивает плавное вращение шампуров, благодаря которому мясо равномерно прожаривается и приобретает золотистую корочку.

Технические характеристики

• Материал — нержавеющая сталь.
• Толщина металла — 1 мм.
• Питание — от USB или через адаптер для мобильного телефона от сети 220В.

• Скорость вращения — 5 оборотов в минуту.
• Высота — 10,5 см.
• Ширина — 41,5 см.
• Вес — 1,8 кг.

Плюсы

• Регулируемые телескопические перемычки.
• Конструкцию не ведет от жара.
• Удобная сумка для хранения и транспортировки.
• Безопасные материалы.
• Питание от любого источника 5В.

Минусы

Стоимость.

Что нам может предложить Яндекс Маркет:

Электрический привод

Сейчас в продаже есть много готовых приводов для вертела разной мощности. Для подключения к вертелу потребуется сделать ручку съёмной и на конце сделать штифт, квадрат или шестигранник, в зависимости от крепления приобретённого привода.

Если хотите сделать автоматический привод самостоятельно, то приготовьте моторчик (можно взять от дворников, но он слабосильный), две велосипедные звёздочки (большую и маленькую) и велосипедную цепь.

Звёздочки и мотор подбираются так, чтобы вертел вращался 2 оборота в минуту.

Что нужно сделать:

• Элементы привода крепятся на приваренные к мангалу пластины.
• На вал двигателя крепится малая звезда, на вертел – большая. Соедините цепью.
• Теперь на шампуре необходимо закрепить шестерни недалеко от рукоятки. Диаметр этой шестерни должен совпадать с той шестернёй, что приварена к «звёздочке».
• Крепления мотора нужно сделать качающимся, чтобы в одном из положений цепь можно снять с большой шестеренки и взять вертел.

Вертел, как альтернатива шампурам интересен тем, кому наскучил обычный шашлык. Сделать его можно самостоятельно

Главное, заострить внимание на выборе металла, формы и надежном приводе – для автоматического вращения

Особенности использования вертела

Изделие представляет собой длинный прут или штырь, с одной стороны оснащенный ручкой, а с другой – заостренным кончиком. Продукт удерживается на этом приспособлении с помощью зажимов. Изначально такой шампур использовался для приготовления на костре целых туш – барашка, поросенка, бычка либо их крупных частей, также он удобен для жарки над дымком шпикачек, окорочков.

Толщину приспособления подбирают в соответствии с массой заготовленных продуктов. Если в приоритете небольшие кусочки мяса, для мангала подойдет ручной или автоматический вертел диаметром 10 мм. Если принято регулярно жарить целые тушки, лучше отдать предпочтение изделию толщиной 12-16 мм.

Особенности выбора сечения:

• квадратная ось способствует прочной фиксации тушки, но есть и минус – будет сложно нанизывать куски, вращать заготовку в процессе жарки;
• возможно соскальзывание продуктов с круглых стержней, здесь часто недожаривается мясо. Преимуществами являются простота нанизывания и легкость переворачивания;
• маленькие и средние куски можно жарить на плоском вертеле, притом что его толщина не должна превышать 10 мм.

Как выглядит вертел для мангала

Мясо на таком шампуре будет плотно насажено, оно не упадет и не соскользнет при переворачивании.

Советы по безопасности

Каким вертелом пользуетесь Вы?

РучнымЭлектро

Удобство в использовании электровертела сопряжено с определенными рисками, о которых повар должен иметь представление.

Во избежание несчастных случаев, важно соблюдать технику безопасности, включающую в себя следующие рекомендации:

• Отслеживайте напряжение в электрической сети (в случае его скачков необходимо немедленно выключить устройство).
• Использовать электровертелы можно только при условии целостности обмотки.

• Изношенные детали следует своевременно менять – применение неисправного электроприбора опасно для жизни.
• Учитывайте правила хранения, которые производитель прилагает к своим товарам. У разных вертелов с электроприводом могут быть свои особенности, которые нужно учитывать.

Электровертел для мангала – это полезное приспособление, которое может заметно упростить процесс готовки. При правильной настройке и аккуратном применении этого механизма, повару удастся приготовить сочное и вкусное мясо, не имеющие пережаренных или сырых участков. Если соблюдать технику безопасности при использовании электровертела, то он сможет прослужить долгие годы.

Процесс изготовления

Первое, что вам необходимо сделать, — это определить длину вертела на мангал. Если вам нужно будет готовить только шашлык, тогда возьмите прут небольшого диаметра. А вот, если вам необходим вертел для приготовления, например, целой тушки, тогда диаметр лучше выбирать больше.

Для того, чтоб мясо не спадало с прута, необходимо взять прутки поменьше, сварить их крест-накрест и приварить к будущему вертелу. Дальше, приступаем к сооружению ручки. Лучше всего использовать деревянный брусок, потому что, если использовать металл, то ручка может нагреваться.

Как изготовить электровертел для мангала

Для того, чтоб создать мангал с электроприводом своими руками, вам придётся потрудиться. Кроме того, этот процесс потребует от вас некоторых знаний и понимания того, что нужно делать. Надеемся, наша статья поможет вам. Она расскажет, как сделать свой автоматический привод для мангала, который будет вращать вертел или шампура.

Итак, вот вам примерный план работ:

• Чтобы изготовить корпус привода, вам нужно вырезать из листа металла 2 небольшие пластины.
• Если речь идёт о электровертеле, тогда свержу пластин необходимо сделать отверстие для него.
• Чтобы собрать редуктор, на валу двигателя закрепите «звёздочку» от велосипеда, например, или шкив с малым диаметром. После, к большей, необходимо приварить шестерёнку. Закрепляете вал с подшипником на пластину, после чего, всю конструкцию насаживаете на этот же вал. От оси до нижней части пропила на корпусе должно быть расстояние равное диаметру шестерни. А вот размер большой «звёздочки», как правило, выбирают такой, чтоб вертел мог делать примерно 1-2 оборота вокруг своей оси за 60 секунд. Именно такой подход позволит мясу хорошенько прожариваться, но не пригорать.
• На другом краю корпуса на валу через подшипник, устанавливаете вторую шестерёнку.
• Теперь на шампуре необходимо закрепить шестерни недалеко от рукоятки. Диаметр этой шестерни должен совпадать с той шестернёй, что приварена к «звёздочке».
• Теперь устанавливаем двигатель где-нибудь на ножнах мангала. Натягиваете цепь (подойдёт велосипедная) от небольшой «звёздочки» к большой, которая находится на корпус привода. А вторую цепочку необходимо натянуть между большой «звёздочкой» и шестернями на корпусе привода горизонтально.
• Последний этап – это приварить какую-то опору для вертела на противоположной стороне мангала.

Теперь ваш электровертел готов! По аналогии так же можно собрать электропривод для шампуров.

Как видите, есть очень много интересных идей для шашлыка. И иногда речь идёт не только о маринаде или же процессе приготовления шашлыка, иногда речь идёт о том, что соорудить самостоятельно мангал своими руками, вертел, электропривод и всё такое прочее. Ведь именно то, что вы приложили к этому свою руку, подарит божественный вкус вашим блюдам.

https://youtube.com/watch?v=s4uVIZqKG1A

Сборка цепи из шестеренок

Выбрав привод для автоматического вращения шампуров, следует смонтировать редуктор. Он должен передавать крутящий момент остальным деталям. Далее нужно приделать шестерню большего диаметра. После установки каждой детали потребуется натянуть цепь между шестернями.

Конструкцию нужно смонтировать на пластину, на которую установлен вал с подшипником. Монтаж готового двигателя выполняется к боковой стенке устройства снаружи. Для этого следует приварить к корпусу крючки из металла, что позволит подвесить мотор.

Схема составления цепи из шестеренок требует соблюдения определенной последовательности. Все подготовленные шестерни монтируются после укрепления 1-й шестерни. Следующая устанавливается на валу мотора через подшипник.

Далее на будущий автоматический мангал своими руками крепится 3-я шестеренка. К ней нужно припаять 4-ю, а затем 5-ю деталь. В целом их количество должно совпадать с числом шампуров электро мангала, сделанного своими руками.

Смонтировать шестерни нужно так, чтобы каждый шампур крутился с равной скоростью. Регулировка движения каждого вращающегося шампура выполняется за счет последней шестерни. Настройка вращателя шампуров необходима для регулирования скорости, с которой крутится вертел. Движение должно осуществляться 1 раз в 30 секунд. Если движение вертела происходит реже, то шашлычница не будет работать правильно, а мясо в ней начнет подгорать.

Механизм вращения шампуров, обеспечиваемый креплением шестеренок, зависит от их движения. Начальная шестерня должна приводиться в движение валом двигателя. Остальные вращаются одна за другой, передавая друг другу движение.

Когда все шестерни будут установлены, их потребуется скрыть. Для этого может быть использована металлическая полоса. В результате электрический мангал будет работать безопасно.

Изготовление походной версии вертела

Если нужно приготовить в полевых условиях кролика, птицу, полуфабрикаты, вполне можно обойтись без металлического стержня, взяв на вооружение толстую жесткую ветку – важно, чтобы она не гнулась. Сразу отметаются сучья с хвойников, так как они очень гибкие. Ветку нужно избавить от коры, оставив нетронутым один участок там, где предполагается ручка – будет удобнее держаться, при переворачивании заготовка не будет проскальзывать

Продукт насаживают через заостренный конец. Крупную тушку нужно жарить не менее 3 часов, притом ветку нужно расположить непосредственно у позвоночника

Ветку нужно избавить от коры, оставив нетронутым один участок там, где предполагается ручка – будет удобнее держаться, при переворачивании заготовка не будет проскальзывать. Продукт насаживают через заостренный конец. Крупную тушку нужно жарить не менее 3 часов, притом ветку нужно расположить непосредственно у позвоночника.

Вертел является прекрасной альтернативой шампуру, он доступен для самостоятельного изготовления

Важно правильно подобрать форму изделия, качественный металл и надежный привод, если хочется получить автоматизированный вариант

https://youtube.com/watch?v=x7mrg_DM1Zs

Для чего нужен

Туша на вертеле над огнём – это что-то из детских сказок. Очень аппетитное, брутальное и с глубокими историческими корнями. Ведь что из себя представляет вертел? Это горизонтальный стержень с мясом, часто с тушей или её частью, вращающейся над огнём или углями. Чтобы мясо не прокручивалось предназначены зажимы.

При обычной жарке над огнём, например, на шампурах, соки и жир стекают вниз и теряются для будущего блюда. Вертел вращается, и частота вращения такая, что большая часть соков попадает на кусок, как бы наматывается, образуя вкусную корочку.

Благодаря вращению мясо легко покрывать соусом. Так можно добиться довольно толстой корки с ярким вкусом маринада, специй и дыма. А мясо останется сочным. Этого не достичь без вертела.

Делаем своими руками

Можно приобрести готовый автоматический мангал, но они, как правило, либо стационарные и питаются от сети 220 В, либо имеют слишком малое число шампуров. Для того чтобы получить конструкцию, соответствующую запросам пользователя, надо изготовить электрический мангал своими руками. Проще всего доработать уже имеющийся мангал, установив на него электромоторчик с приводом для шампуров.

Необходимо обзавестись нужными материалами и инструментами и приступить к работе.

Необходимые инструменты

Для создания мангала с автоматически вращающимися шампурами понадобятся:

• Электродвигатель.
• Болгарка с отрезным и шлифовальным кругами.
• Электродрель.
• Шкивы, звездочки или шестерни в необходимом количестве (по числу шампуров и передач редуктора, если он есть).
• Приводной ремень, велосипедная цепь (в зависимости от выбранной системы привода).

Подбор электродвигателя

Оптимальный вариант — электродвигатель с питанием 12 В, обладающий достаточной мощностью для вращения шампуров, но не требующий чрезмерно емкого источника питания. Его можно подключать к бортовой сети автомобиля, использовать аккумуляторные батареи и т. д. Можно воспользоваться моторчиком от разных устройств, таких как:

• Электрогриль.
• Электровертел.
• Автомобильные стеклоподъемники или дворники.
• Микроволновые печи.
• Аккумуляторные шуруповерты и т. п.

Использование двигателей с питанием 220 В лишает мангал автономности и исключает его использование при выезде на природу, поэтому такой вариант рассматривать не будем.

Сборка привода

Шампуры вставляются в специальные прорези. С одной стороны они представляют собой гнезда, в которые сверху вставляются шампуры, с противоположной — захваты для колец шампуров, установленные на оси шестеренок или приводных шкивов. Вариантов конструкции привода существует много:

• Велосипедная цепь с ведущей звездочкой на оси двигателя и рядом ведомых звездочек на осях шампуров.
• Приводной ремень, зигзагообразно пропущенный через ряд приводных шкивов, и ведущий шкив на оси двигателя.
• Ведущая шестеренка, передающая вращение на цепочку шестерней по осям шампуров.

Последний вариант надежнее — он не создает чрезмерной нагрузки на шкивы, поэтому его используют чаще всего.

Нужен ли электропривод шампуров?

Существуют механические мангалы, в которых вращение сразу всех вертелов производится от одной оси. На ней установлена рукоятка, с помощью которой рабочие стержни приводятся в движение. Конструкция удобна своей независимостью от электропитания, но она требует постоянного присутствия человека. Электропривод для мангала освобождает человека, дает ему возможность заниматься другими делами или просто отдыхать в кругу друзей.

Монтаж электропривода

включает в себя несколько действий

1. Установка электродвигателя на раму изделия.
2. Создание цепочки шестерней (шкивов, звездочек), передающих друг другу вращательное движение.
3. Установка приводного ремня или цепи.

Применение разных видов передачи несколько меняет специфику выполняемых действий, но общий порядок работ не нарушается.

Инструкция по составлению цепи из шестеренок

Первая шестерня — ведущая, она установлена на валу двигателя. Она соединяется со 2-й шестерней, к которой последовательно присоединяются все остальные. Нарушать порядок установки и ставить шестеренки вразнобой не рекомендуется, это может нарушить легкость хода и создать лишнюю нагрузку. В отличие от системы шкивов или звездочек от велосипедной цепи, шестерни все находятся в зацеплении, поэтому требуют такой же последовательной установки.

Удачные примеры и варианты

Обычно к внешнему виду мангалов особых требований не бывает. Однако нередко встречаются люди, относящиеся к дизайну устройства с не меньшей требовательностью. Для них важен вопрос, как сделать мангал, полностью соответствующий оформлению дачного участка или имеющий какую-то определенную форму. В сети имеется большое количество примеров и вариантов внешнего вида мангалов, выполненных в разных стилях и формах.

Выбрать наиболее подходящий для себя вариант надо перед тем, как начинать изготавливать электрический мангал, чтобы не переделывать готовое изделие из-за некоторых несоответствий.

Изготовление жаровни

Для тех, у кого нет мангала для переделки, кратко опишем, как смастерить его своими руками. Для сборки электрожаровни потребуются металлические листы – составляющие части толщиной около 3 мм, которые размечают и вырезают болгаркой.

Схема изготовления мангала

1. Все пластины поочередно зажимают в тиски.
2. В самом низу стенки на расстоянии 3 см друг от друга просверливают отверстия диаметром 10 мм. Они нужны для тяги, благодаря которой угли будут давать жар.
3. В дне также сверлят отверстия, но уже с меньшим промежутком. Их функция – избавиться от лишнего пепла.
4. Из полученных заготовок сваривают корпус мангала.
5. В завершение приваривают ножки.

В верхней части электрожаровни для вращения шампуров прорезают выемки, расстояние между которыми равняется ширине шестеренки с допуском в 0,5 см.

Монтаж мотора на мангал

Привод для вращения шампуров либо вертела — это специальная насадка, устанавливаемая на любой поверхности. Это может быть гриль электрический, кирпичи либо мангал, позволяющие с удобством обжаривать мясо. Изготовить мотор для мангала своими руками можно из электродвигателя от автомобильных дворников.

Подготовив набор для вращения шампуров, сделанный своими руками, как описано выше, следует перейти к установке электродвигателя на мангал. Деталь потребуется укрепить к боковой части устройства.

Чтобы сделать мангал с электроприводом шампуров своими руками, важно знать принцип монтажа цепи на велосипед. Затем можно начинать создавать электропривод мангала, что предполагает выполнение следующих действий:

1. Установка мотора.
2. Сборка цепи из шестеренок.
3. Натяжение составленной цепи.

Чтобы уложить вертел с электроприводом, в верхней части нужно сделать пропилы. Потребуется определить шаг, с которым должны устанавливаться сами шампуры. Для этого нужно измерить диаметры всех шестеренок, длина которых должна быть на 0,5 см больше.

Домашний мастер в состоянии смонтировать электропривод для вертела самостоятельно при наличии даже небольшого опыта работы с металлом. Основная сложность работы состоит в следующем:

• монтировать электромангал своими руками сложно;
• ремонт конструкции может оказаться затратным;
• поиск нужной детали является проблемным.

Хорошо, если имеется подходящий электропривод для мангала. Если он отсутствует, то его поиск может занять немало времени. При необходимости ремонта проблемы с мангалом в домашних условиях могут доставить владельцу техники много хлопот, если он слабо в ней разбирается. Умный хозяин самодельного устройства сможет без труда устранить все поломки.

Похожие записи:

Как сделать мотовелик из бензопилы своими руками. мопед из бензопилы Радиоконструктор Мармелад домашний — 19 домашних вкусных рецептов приготовления Делаем бант из ленты своими руками. инструкция +фото и видео Какие инструменты нужны для резьбы по дереву Схемы самодельного power bank в домашних условиях
