Как сделать домкрат своими руками? 6 типов устройств

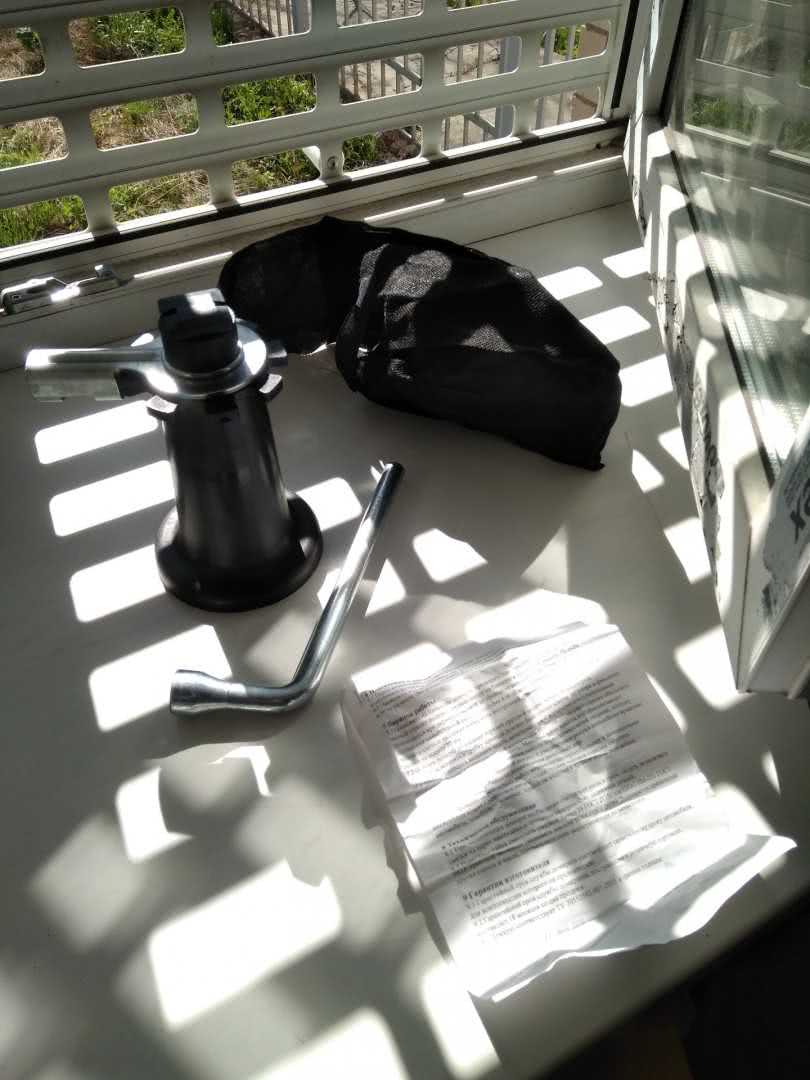

Выбор винтовых подъемников

Выбирается устройство с учетом планируемого объема работ и после проведения необходимых расчетов. Выбирая домкрат, определитесь сначала, хватит ли своих сил для использования механического приспособления или нужен электрический привод.

Если груз предполагается поднимать вручную, расчеты не проводятся, но когда предстоит выполнение более серьезных задач, производится расчет винтового устройства. Вычисления сводятся к определению требуемой мощности. С этой целью используются калькуляторы, предлагаемые рядом сайтов.

Еще при выборе домкрата нужно обратить внимание на его основные характеристики — рабочий ход и высоту подъема

Для гидравлических приспособлений важно передаточное число, от которого зависят усилие, передающееся на рукоятку, и мощность электромотора

Наиболее распространенными среди автолюбителей домкратами являются механические устройства. Они имеют простую конструкцию, недорогие, нетребовательны к условиям хранения и перевозки, легко ремонтируются.

https://youtube.com/watch?v=ThnjZrFwGz8

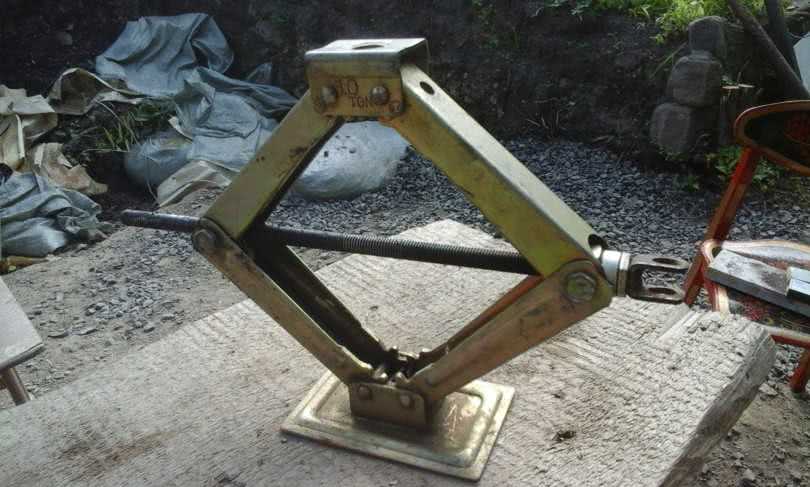

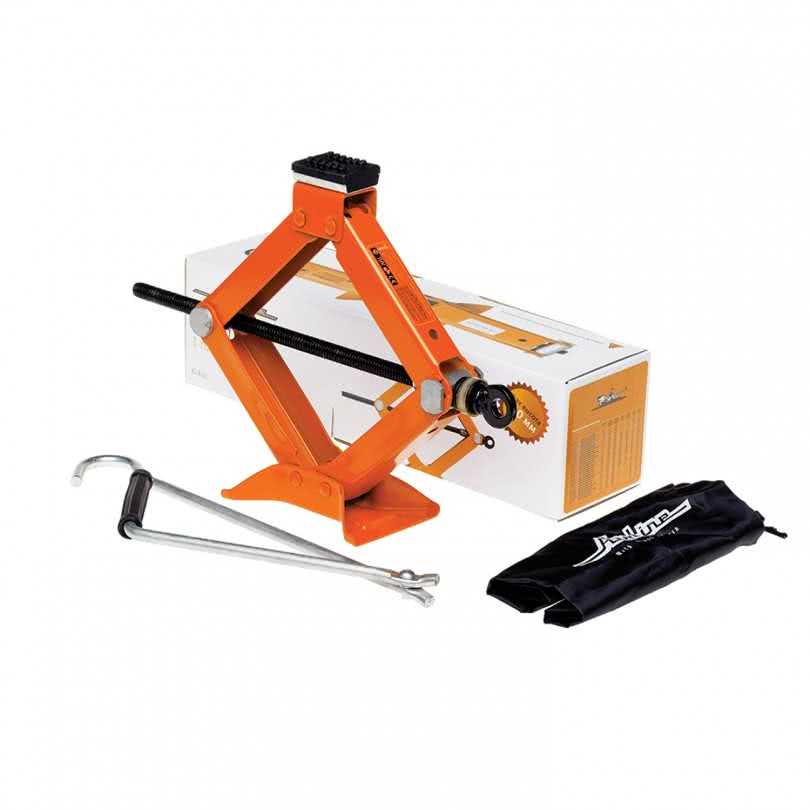

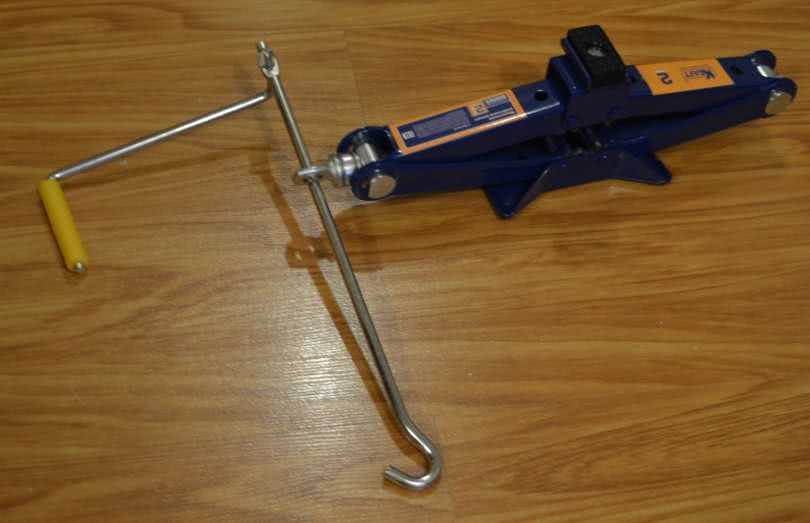

Тем не менее самые популярные — это ромбические домкраты, ведь подавляющее большинство автомашин российского производства оснащаются именно ими. Если нужно купить новое устройство, узнайте массу своего авто и подберите домкрат соответствующей грузоподъемности. Приобретайте устройство с небольшим запасом и не забывайте, что более мощные механизмы имеют большую массу и габариты, следовательно, им нужно больше места в гараже и багажнике.

Лучше покупать отечественные домкраты, так как в сравнении с зарубежными аналогами отличие в функциональности невелико, а стоимость гораздо меньшая. Вдобавок сервисные центры, ремонтирующие импортные устройства, есть не в каждом крупном городе.

Если под днищем авто имеется достаточно ровная площадка, подойдет в принципе любой домкрат, но когда предусмотрены выемки под конкретное устройство, придется искать его. Для подъема машины в гараже сгодится практически любая модель с гидравлическим, механическим или электроприводом. В полевых условиях рекомендуется использовать механический домкрат с ручным приводом.

https://youtube.com/watch?v=gIiOj9WMUmQ

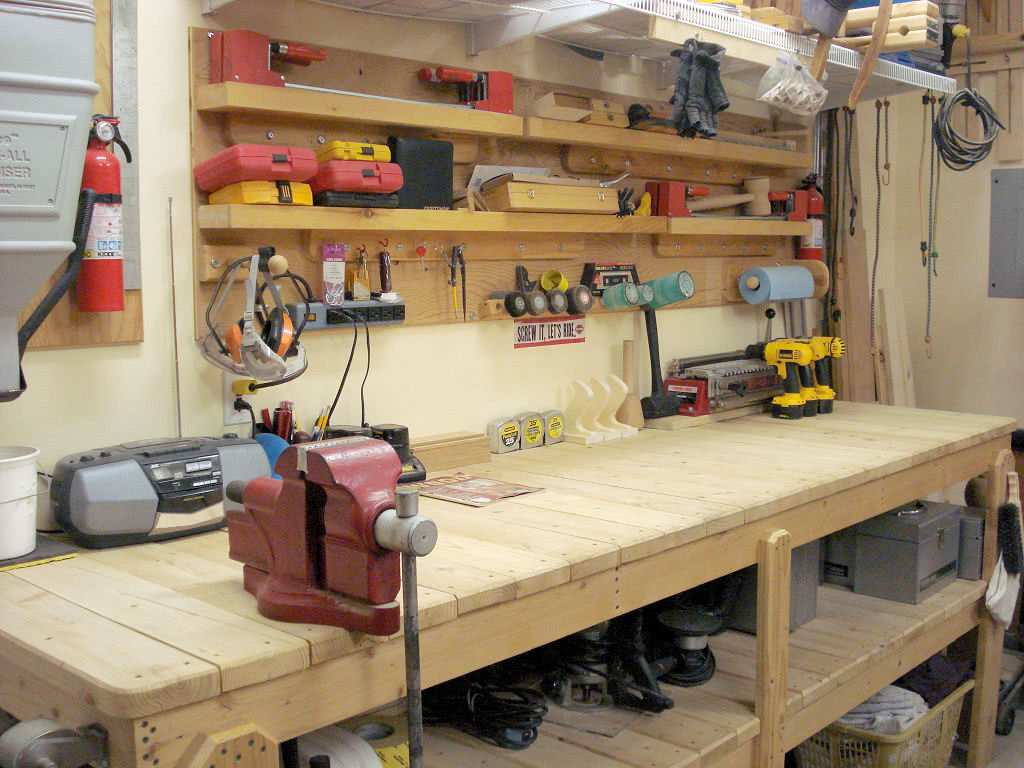

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Навыки, необходимые при изготовлении домкрата

Сразу стоит сказать, что рукоделие — дело непростое и требует определённых навыков. В нашем случае это практически все способности, которыми должен обладать начинающий механик:

• сварка — самое основное, что требуется при работе с металлом. Поскольку конструкция будет собираться с нуля, её нужно будет только сваривать. Причём делать это надо качественно, чтобы в итоге получилось прочное изделие;
• резка — достаточно уметь резать железо болгаркой. Хорошо, если есть навык резки кислородным факелом;
• обработка — без навыка использования напильника или шлифовальной машинки будет трудно;
• токарноедело — в принципе можно обойтись и без него, но если вы увлекаетесь этим, то будет значительно легче при изготовлении и обработке некоторых деталей;
• покраска — сделанная своими руками вещь должна обязательно быть покрашена.

Если вы обладаете выше перечисленными навыками, то в процессе изготовления домкрата никаких проблем возникнуть не должно. Чем выше уровень владения инструментом, тем лучше получится изделие.

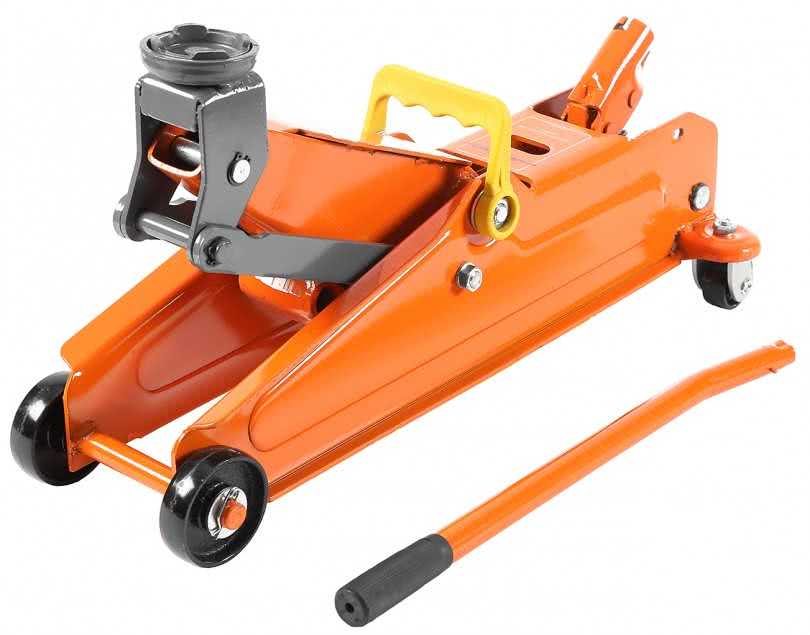

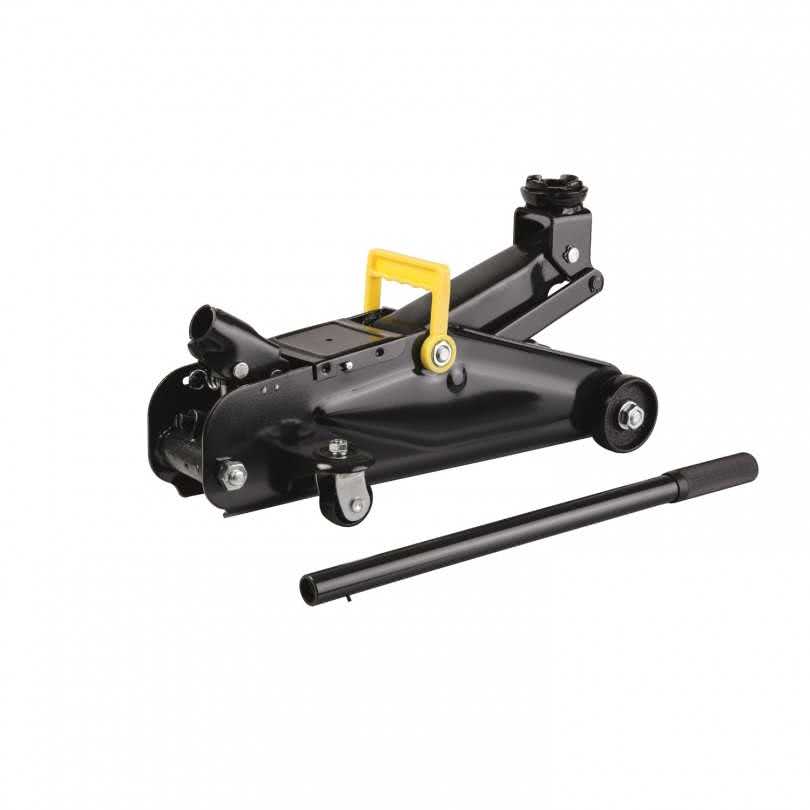

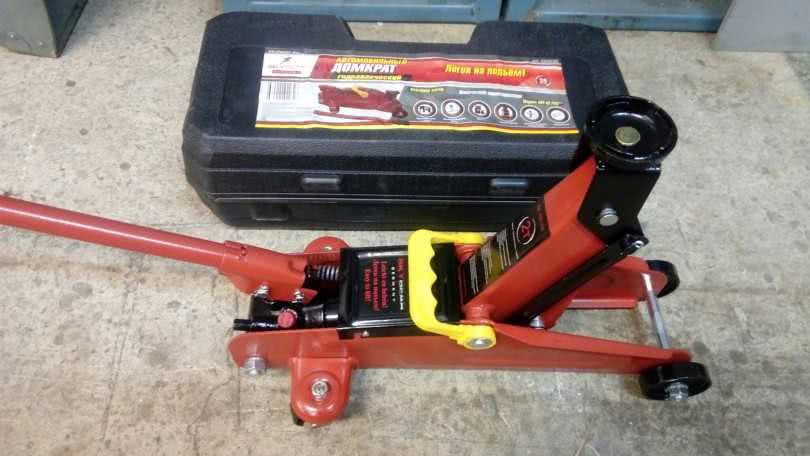

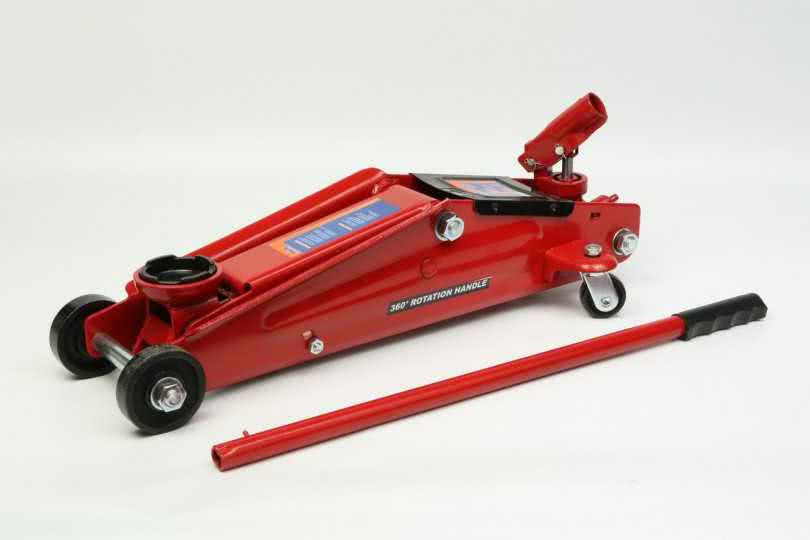

Гидравлический подкатной домкрат своими руками

Основу (и подъемный рычаг, и подъемную площадку) гидравлического домкрата можно изготовить из швеллера. Для подъемной силы используется обычный гидравлический бутылочный домкрат. Для передвижения домкрата можно приделать колесики (можно заменить подшипниками, роликами или чем-то подобным).

Устройство самодельного гидравлического подкатного домкрата

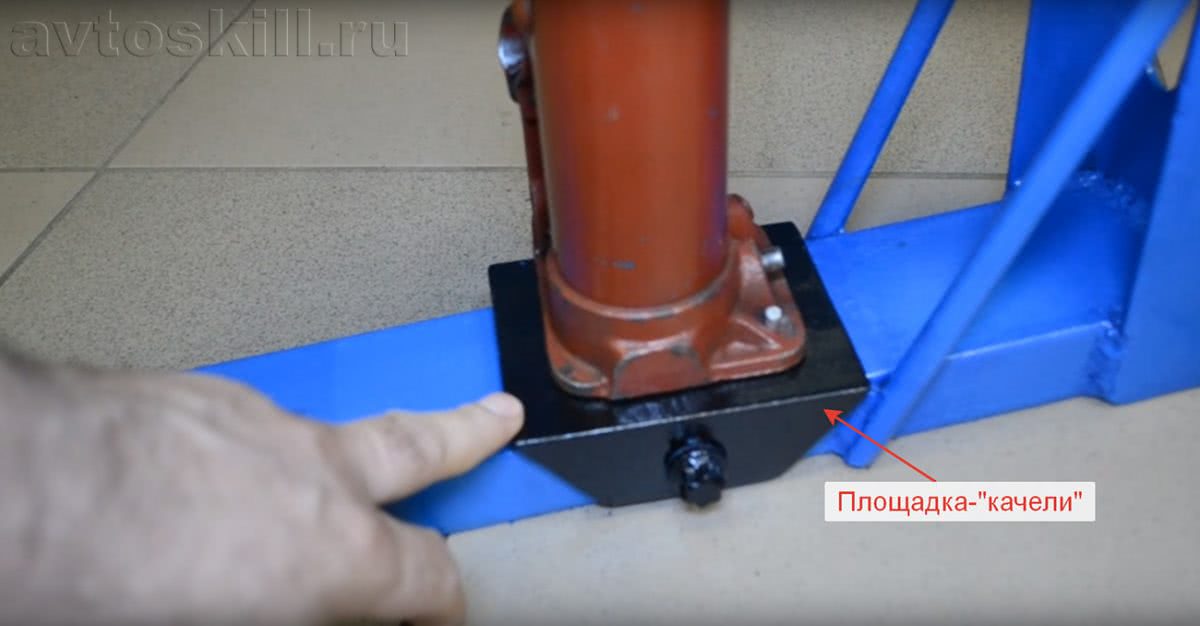

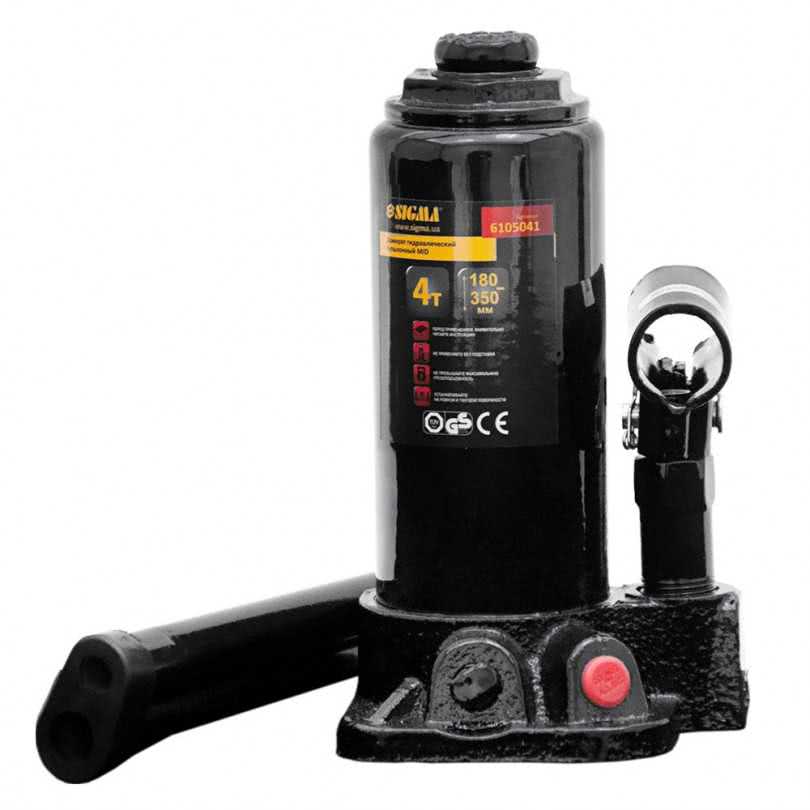

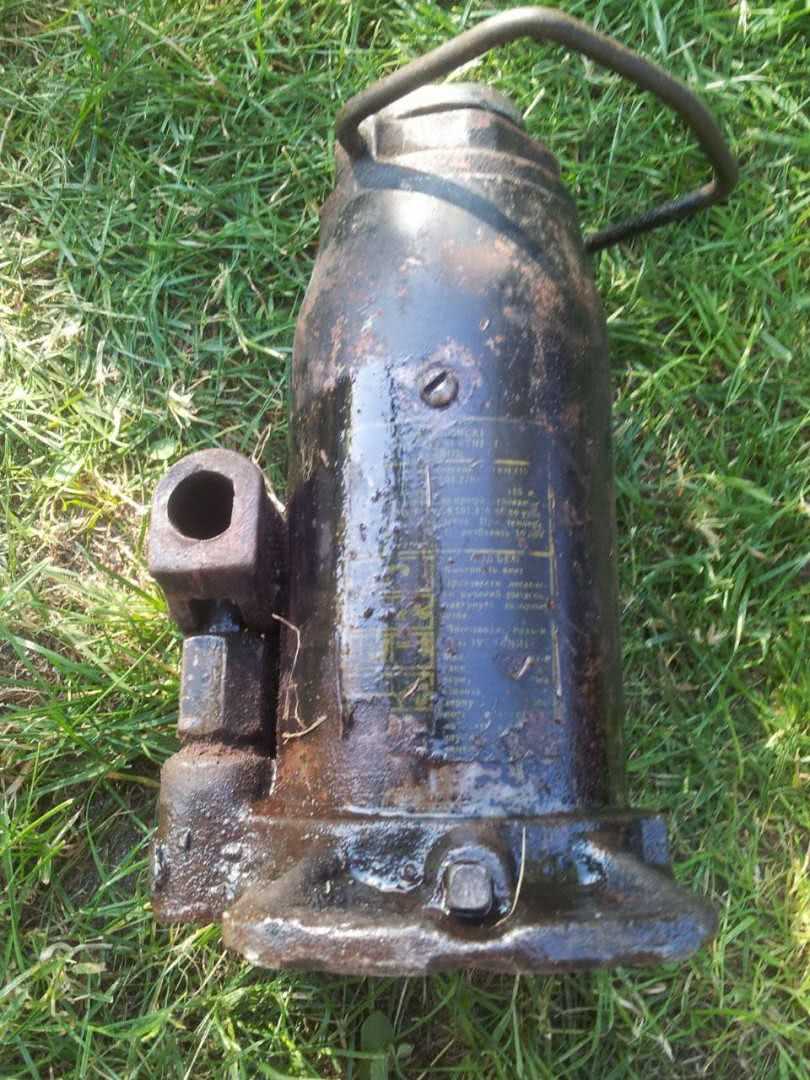

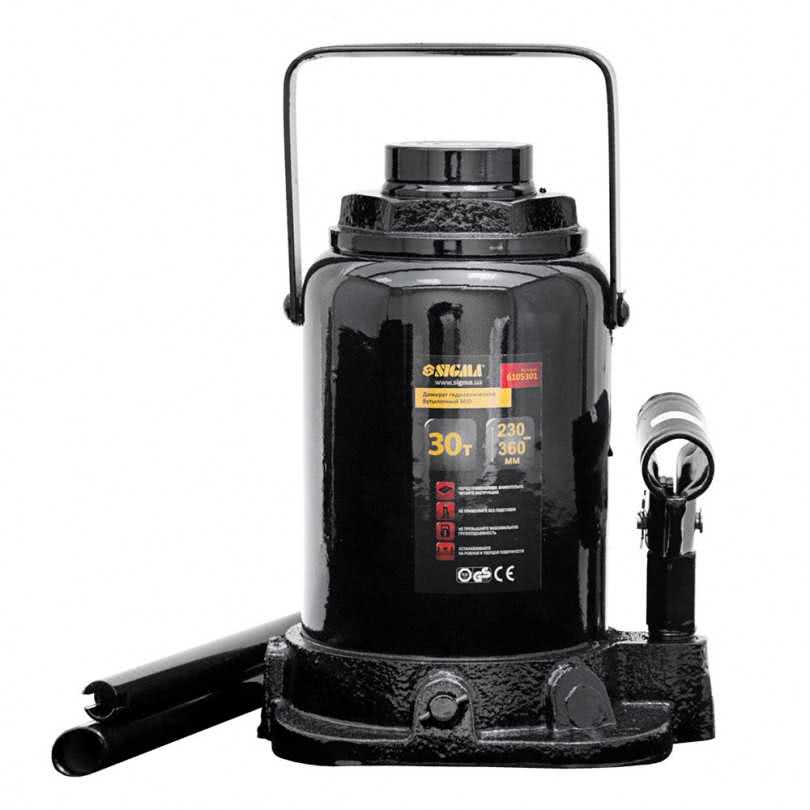

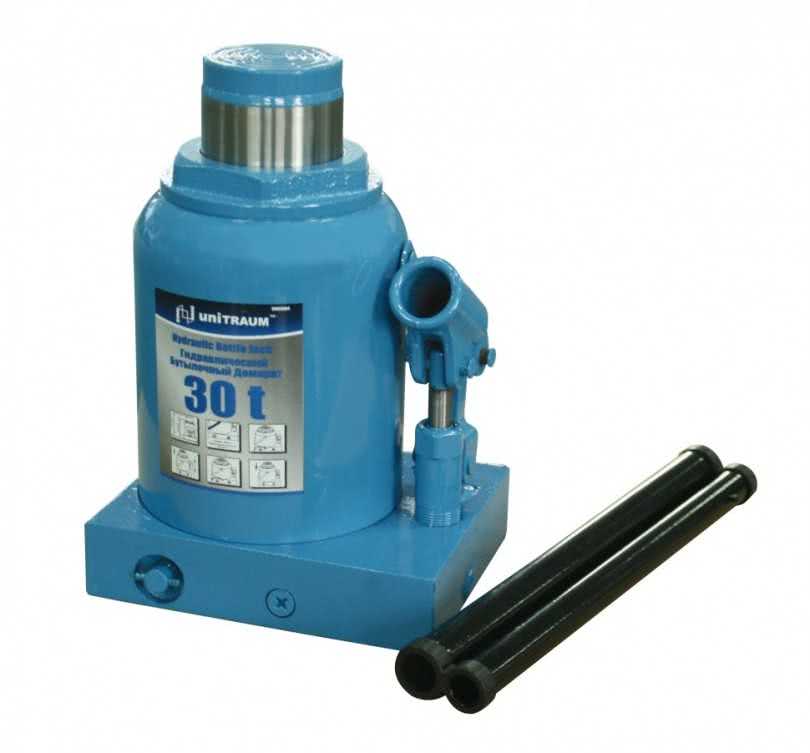

Бутылочный домкрат рекомендуется устанавливать на подвижной площадке-«качелях», так как в процессе работы домкрат немного меняет свой угол, и требуется некая компенсация движений. Площадка должна немного раскачиваться из стороны в сторону. Сделать её можно из того же швеллера, просверлив сквозное отверстие в подъемной основе и посадив «качели» на болт так, чтобы оставался небольшой зазор в 0.5-1 см между основой и площадкой.

Подвижная площадка под бутылочный домкрат

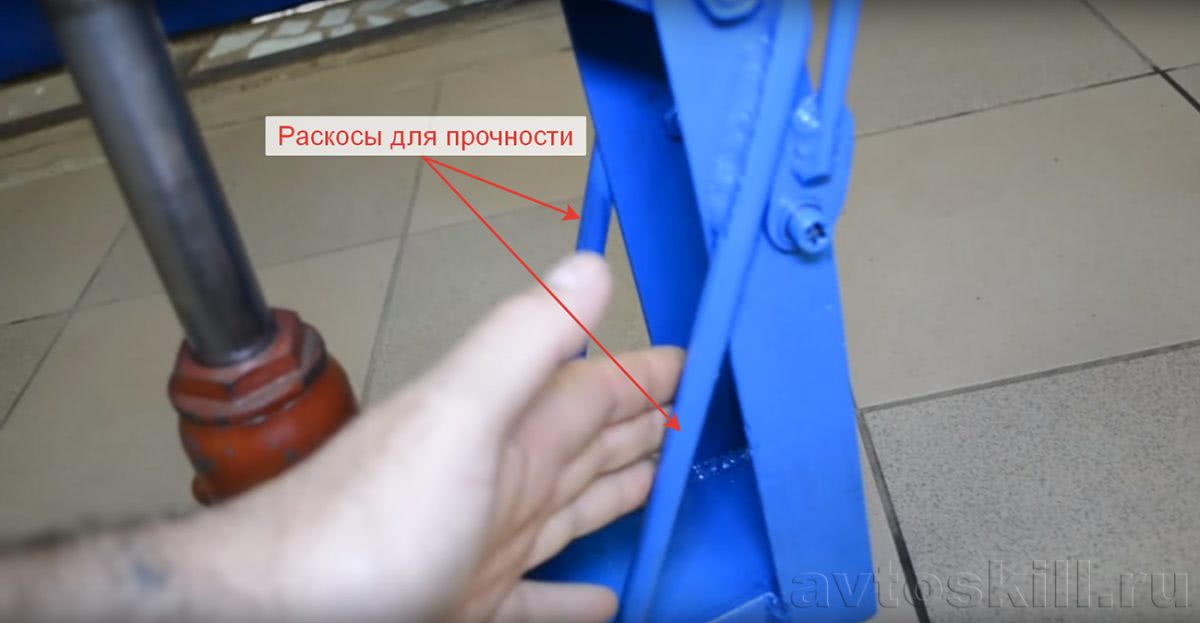

Для увеличения прочности конструкции желательно по обеим сторонам основы сделать раскосы из прутьев. Чем толще прутья, тем лучше. Их приваривают к основе.

Раскосы

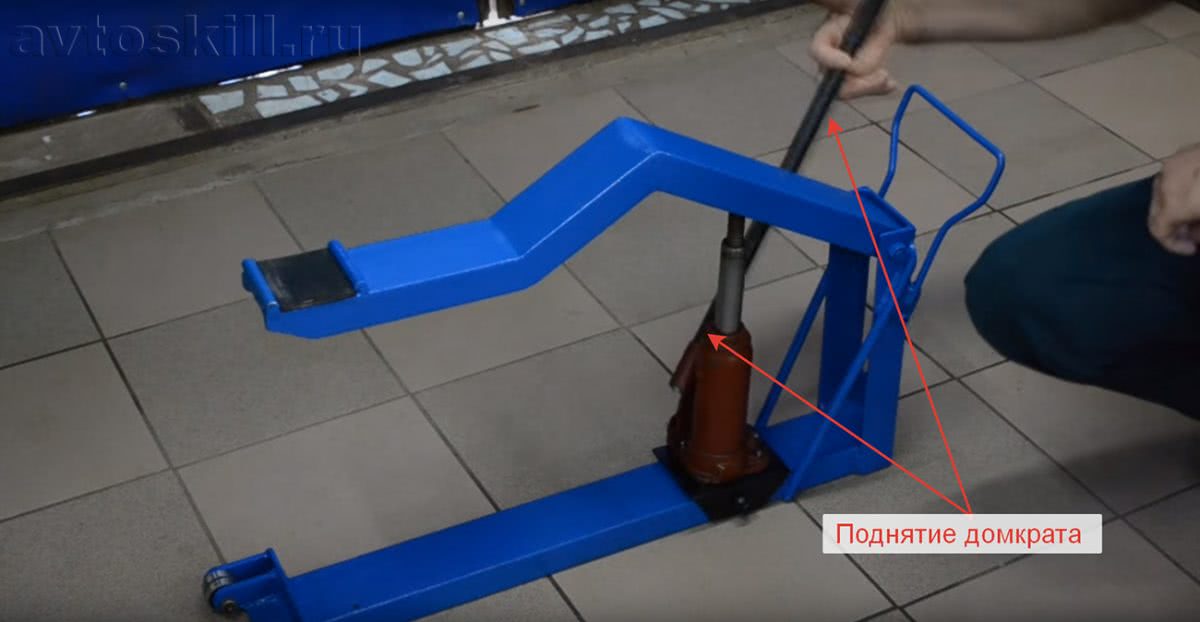

Устройство работает от бутылочного домкрата. Когда его приводят в движение специальной ручкой-прутом, он поднимается, что двигает вверх подъемный рычаг.

Процесс работы самодельного гидравлического подкатного домкрата

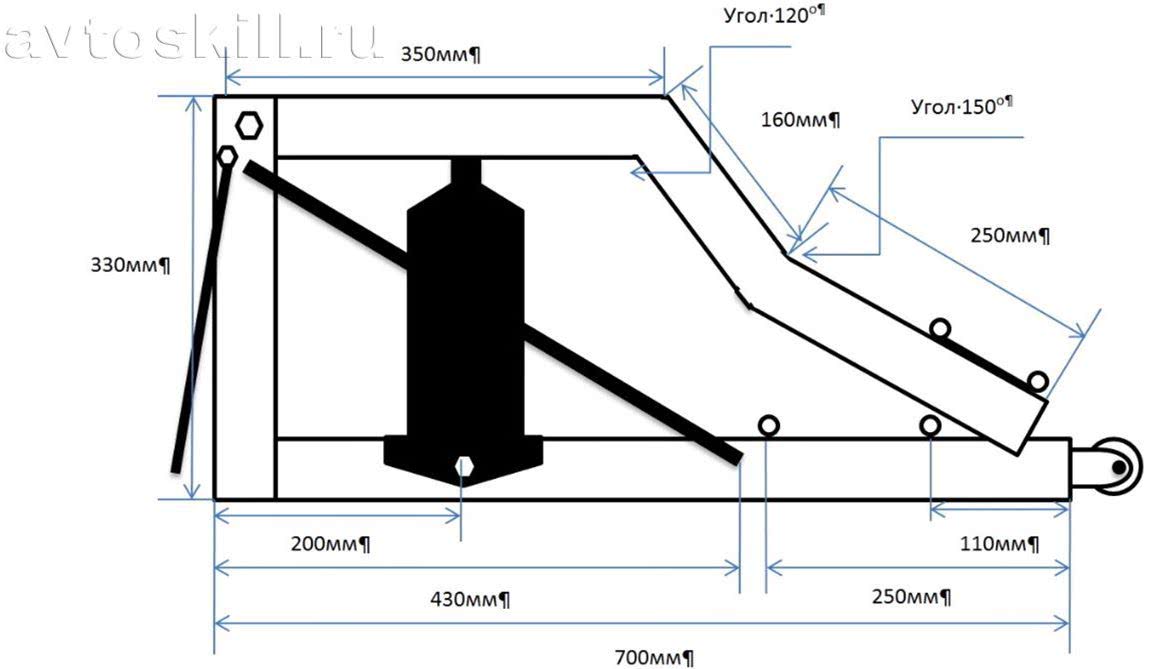

Чертеж такого гидравлического домкрата для изготовления его своими руками представлена на изображении ниже:

Чертеж гидравлического подкатного домкрата, который можно сделать своими руками

Также посмотрите несколько видео, где вы сможете подробнее узнать, как сделать гидравлический домкрат своими руками:

https://youtube.com/watch?v=JiO11fV1bPM

https://youtube.com/watch?v=sq91sVs7D94

https://youtube.com/watch?v=Sp9dprgx9hM

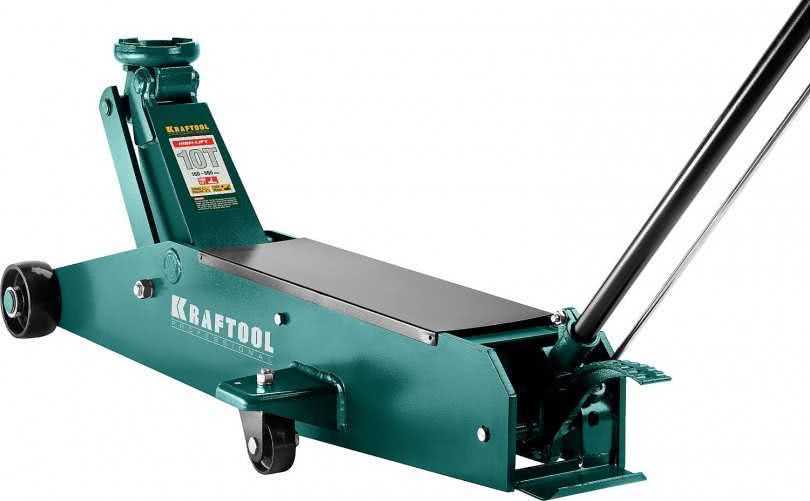

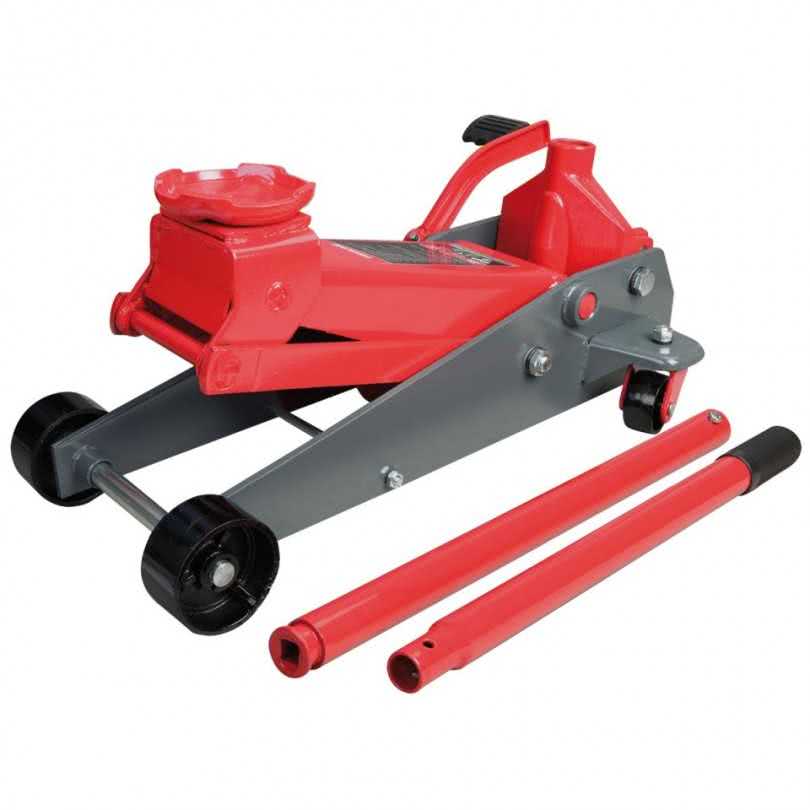

Гидравлический подкатной домкрат своими руками

Подкатной домкрат своими руками сделать очень просто. Основу гидравлического домкрата, состоящую из подъемной площадки и подъемного рычага, можно сделать самостоятельно из швеллера. Самодельный подкатной домкрат используется как подъемная сила, а для того, чтобы конструкция передвигалась, следует приделать к ней ролики, подшипники или обыкновенные колесики.

Схема готового домкрата

Установка домкрата обязательно должна осуществляться на подвижном типе площадки, которую принято называть «качелями». Это необходимо для того, чтобы компенсировать движения домкрата, спровоцированные незначительной сменой угла. Площадка-качели должна выполнять раскачивающиеся движения, а для ее изготовления рекомендуется использовать тот же швеллер. Предварительно в подъемной основе швеллера следует просверлить отверстие сквозного типа, после чего поместить «качели» на винт таким образом, чтобы между площадкой и основой получился зазор диаметром в 1,5 см.

Обратите внимание!
  Для того чтобы увеличить показатели прочности готовой гидравлической конструкции, по бокам рекомендуется соорудить раскосы, используя для этих целей прутья. Чем большей будет толщина прутьев, приваренных к основе, тем прочнее будет изделие.

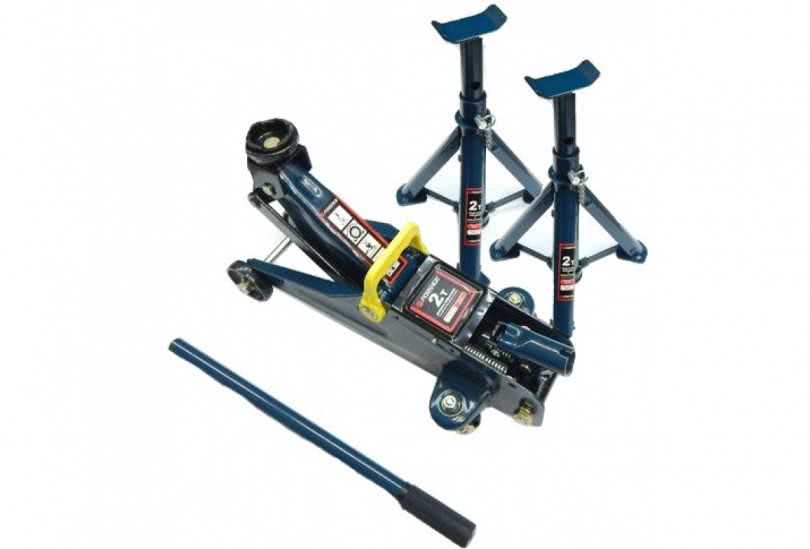

Как выбрать?

Выбор каждого типа домкратов имеет, конечно же, свои нюансы. Однако существуют общие правила, с учетом которых можно подобрать наиболее подходящую модель подъемного приспособления в каждом конкретном случае

При этом особое внимание необходимо уделить следующим ключевым критериям

• Грузоподъемность – главная характеристика любого домкрата. Как правило, данный параметр указывается на корпусе устройства и в технической документации, которая обязательно входит в комплект поставки. Выбирая конкретную модель подъемника, настоятельно рекомендуется учитывать потенциальные нагрузки. Превышение указанных производителем показателей может привести как минимум к выходу из строя самого подъемника. Помимо этого, возможны и более серьезные негативные последствия.
• Высота подхвата. Чаще всего этот параметр наиболее актуален для автомобилистов, поскольку определяется клиренсом транспортного средства. Данный эксплуатационный показатель чаще всего составляет от 6 до 25 см. Как показывает практика, проще подобрать подходящую модель владельцам внедорожников, имеющих увеличенный дорожный просвет.
• Рабочая высота, или максимальная высота подъема. Показатель большинства представленных на рынке моделей варьируется в диапазоне от 30 до 50 см. Существуют даже автомобильные домкраты с рабочей высотой до метра и более.
• В некоторых случаях присутствует такое понятие, как «рабочий ход». Под этим термином принято понимать разницу между минимальной высотой подхвата и максимальной высотой подъема. Естественно, чем шире данный диапазон, тем лучше.

Помимо всего уже перечисленного, выбирая модель подъемного приспособления, следует учитывать тип привода. В данном случае речь идет о следующих основных вариантах.

• Механический привод, основанный на усилии, прикладываемом к рукояти домкрата. Такие модели отличаются максимальной простотой конструкции, а следовательно, сравнительно низкой стоимостью.
• Гидравлический контур, приводящий в движение плунжер механизма с грузом за счет давления рабочей жидкости, создаваемого в цилиндре. Кстати, как в ситуации с предыдущим типом устройств, ключевым элементом является также рукоять, выполняющая роль рычага гидравлического насоса.
• Пневматический привод, который обеспечивает подъем и спуск груза за счет сжатого воздуха. Принцип работы максимально прост и основан на заполнении рабочей камеры любым газом. Благодаря максимальной простоте использования и минимальным трудозатратам такие модели пользуются соответствующей популярностью.

Не менее важным критерием является марка домкрата. Естественно, опытные специалисты и пользователи настоятельно рекомендуют делать выбор в пользу оригинальной продукции известных брендов. Подобный подход к подбору оборудования позволяет рассчитывать на максимальное соответствие реальных эксплуатационных показателей заявленным производителем техническим характеристикам

Важно помнить, что крупные компании заботятся о своей репутации, и для них большое значение имеют соответствующие риски

Параллельно стоит уделить внимание качеству материалов и сборки. В ситуации с фирменными домкратами с этим, как правило, не возникает каких-либо проблем. В итоге приобретается приспособление предельно надежное и с максимальным сроком эксплуатации

Этого, к сожалению, нельзя уверенно сказать про модели, относящиеся к категории «no name». Нередко такие механизмы выходят из строя после первых же попыток их использования

В итоге приобретается приспособление предельно надежное и с максимальным сроком эксплуатации. Этого, к сожалению, нельзя уверенно сказать про модели, относящиеся к категории «no name». Нередко такие механизмы выходят из строя после первых же попыток их использования.

Опытные специалисты предпочитают не рисковать, поскольку использование ненадежного подъемника может привести к крайне негативным, а иногда даже трагическим последствиям. В то же время для многих одну из определяющих ролей играет финансовая сторона вопроса. Однако сейчас с учетом более чем широкого ассортимента представленной на рынке продукции многих компаний можно без особого труда найти оптимальное сочетание цены и качества.

Наряду со всеми перечисленными критериями, определяющими параметрами нередко становятся габариты и вес оборудования. Это наиболее актуально для владельцев автомобилей. Далеко не каждую модель домкрата можно свободно разместить в багажнике транспортного средства.

Домкрат своими руками — виды, инструкции по изготовлению и видео описание как сделать подъемный механизм (95 фото)

Ни один автолюбитель не может обойтись без помощи домкрата. Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.

Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.

Назначение домкрата

Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.

Однако к помощи домкрата мы прибегаем именно в ситуации с колесами. Это может быть как прокол, либо запланированная сезонная смена резины.

Основные критерии при выборе домкрата

Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:

Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.

Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.

Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.

Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.

Виды домкратов

Их существует три основных вида.

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

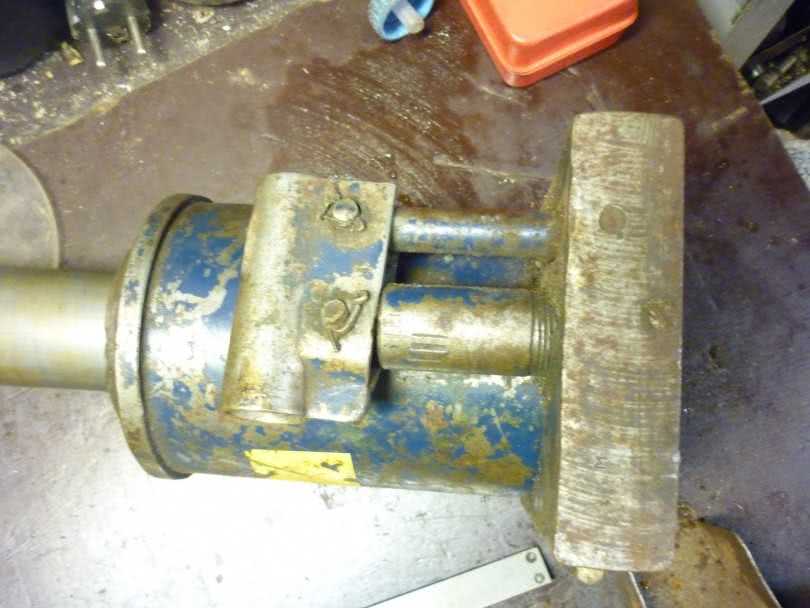

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

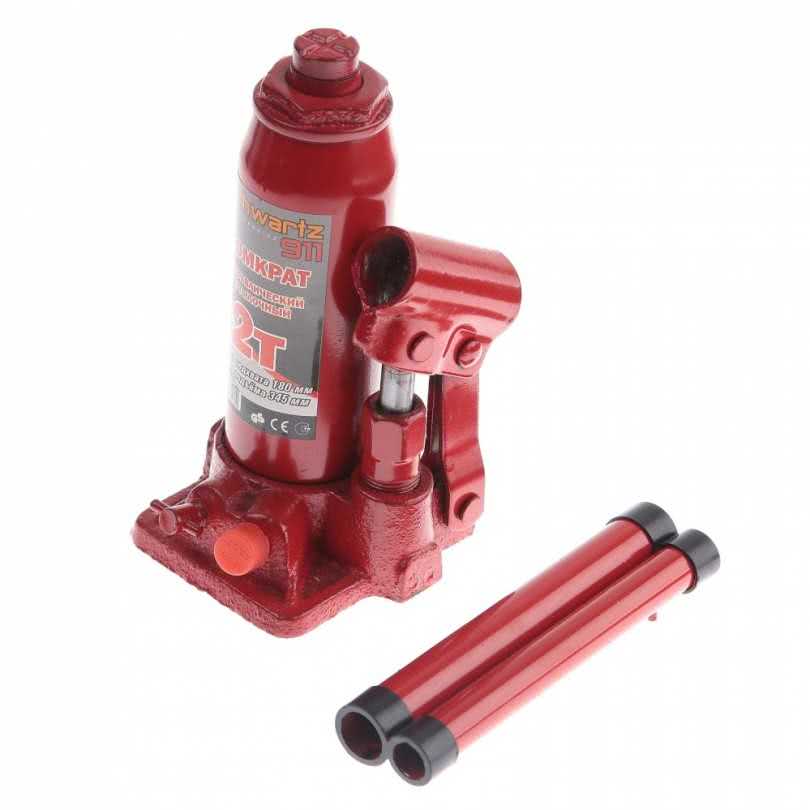

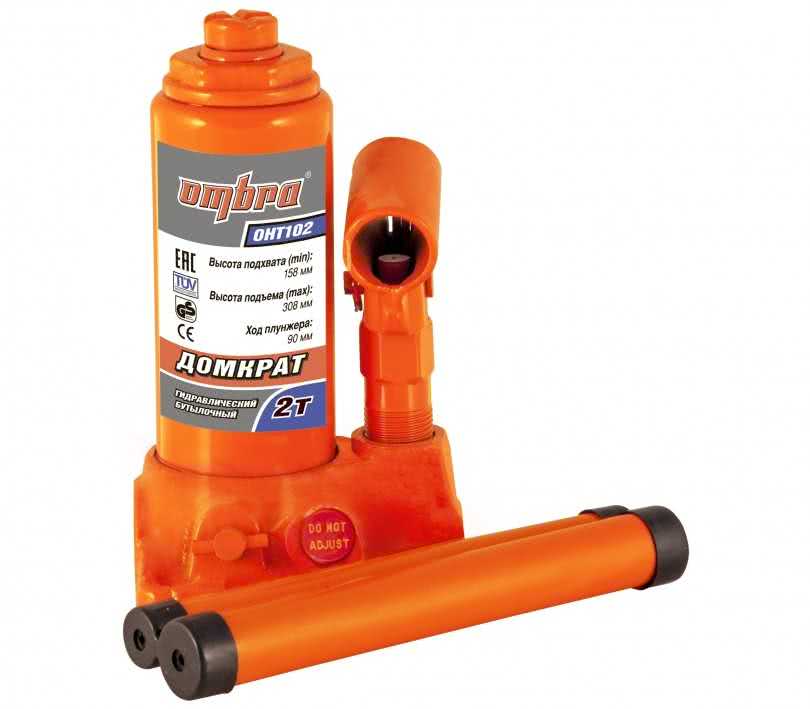

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.

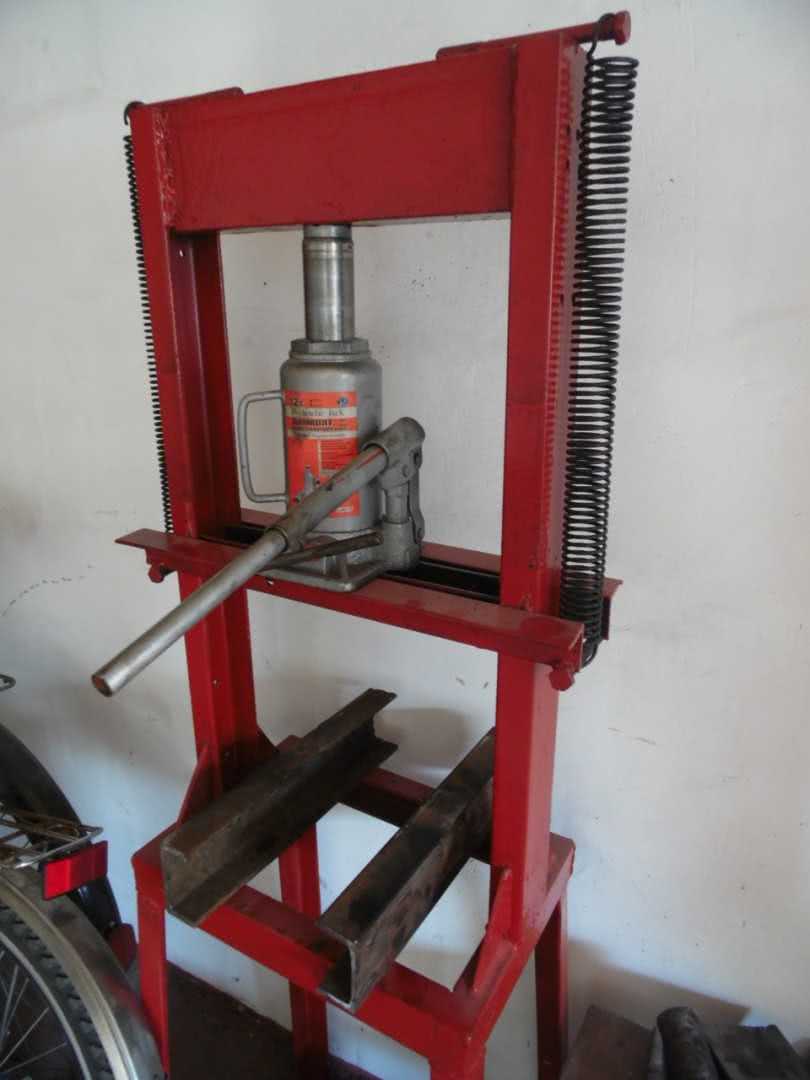

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Следующим шагом делаем стойки и упоры. Отрезаем 2 отрезка от металлической трубы. Их длина легко просчитывается, и основывается на возможном ходе штока.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

• гаечные ключи;
• сварочный аппарат;
• электродрель (или сверлильный станок при наличии такового);
• болгарка;
• швеллер на 200;
• полоска 8-миллиметровой стали;
• отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
• гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже). Труба должна свободно проходить в отверстия

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Этапы работ

Самодельный домкрат для автомобилей обычно имеет небольшие размеры и несложную конструкцию. Это позволяет изготовить его даже новичкам. Обычно материалы для изготовления недорогие, да и надо их совсем немного. Их можно найти дома, в гараже или сарае, а также приобрести в магазине.

Для работы нужно подготовить стальную трубку, квадратную пластинку, гайку, шайбу и длинный болт, а также чертеж. Последнее является самой сложной частью работы. Чертежи можно найти или нарисовать самостоятельно. При работе над рисунком нужно указывать правильные размеры деталей, а не делать все «на глаз».

Само создание не представляет сложности. За основу берется стальная трубка. Диаметр определяется самостоятельно, требований к нему нет. Длина трубы должна быть до 25 см.

Первым шагом будет прикрепление трубки к квадратной пластине. Ее нужно приварить и зачистить поверхность шлифовальным диском.

На трубу следует положить подготовленную шайбу, в нее вставить длинный болт, на который заранее необходимо накрутить гайку.

После того как механический винтовой домкрат будет готов, его можно использовать при замене колес машины. Подъем происходит за счет гайки, а удержание – за счет пластины, которая является опорной частью.
