Варианты конструкции домкрата: как сделать своими руками

Преимущества и недостатки

Среди преимуществ, свойственных пневмодомкратам пользователи отмечают:

• простоту и удобство в эксплуатации
• высокую грузоподъемность;
• минимальную высоту подхвата;
• большую высоту подъема, обеспечивающую беспроблемное проведение ремонтных работ;
• отсутствие физических усилий для подъема груза;
• большую площадь опоры, которая обеспечивает высокую надежность подъема и устойчивость механизма и, кроме того, не повреждает днище транспортного средства;

К недостаткам пневматических домкратов относятся:

• возможность повреждения эластичных полимерных или резиновых стенок пневматических баллонов и подушек;
• невозможность использования при низких температурах — стенки пневмоподушек при температуре окружающего воздуха ниже -10°
• долговечность эластичных материалов, из которых изготавливают баллоны и пневмоподушки значительно меньше, чем у металлических деталей аналогов.

выбор материала

Главное, что необходимо обеспечить в Самодельное конструкции, — это добиться ее прочности. Поэтому для изготовления каркаса следует задействовать такие материалы, как:

• стальные швеллеры;
• профили из ПВХ-труб;
• металлические пруты из профильной стали;
• колесики, обеспечивающие перемещение объекта;
• резиновая часть для чаши;
• крепежные элементы.

винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

• такая резьба обладает функцией самозатухания (не раскручивается под действием груза)
• передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

такие подъемные инструменты стоять не дороже остальных аналогов, поэтому большого смысла в создание самодельного винтового домкрата имеется.

Инструкция для правильной прокачки устройства домкрата

Схема заправки гидравлического домкрата маслом.

Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.

Причины выхода из строя оборудования могут быть любыми. К примеру, длительная эксплуатация устройства способна вызвать скопление воздуха в виде пузырьков. Это снижает КПД использования домкрата, то есть его эффективность резко падает. Это происходит из-за попадания воздуха в гидравлический механизм по причине нехватки гидравлической жидкости.

Прокачка и способы устранения неисправностей домкрата

Привести устройство к первоначальному состоянию позволит выполнение следующих действий:

1. Начинать прокачку следует, если открыт клапан перепускной с пробкой масляного бачка.
2. Прокачивают насос устройства определенное количество раз, что позволит вытеснить весь скопившийся воздух из рабочей полости в специальную емкость для жидкости.
3. Осуществить закрытие отверстия масляного бачка и перепускного клапана.

Иначе вышеперечисленные действия, согласно инструкции, повторяются.

Как правильно прокачать домкрат по другому алгоритму

Детали подвергнувшиеся коррозии рекомендуется заменить.

Поскольку указанный выше способ прокачки домкрата не является единственным, то можно поэтапно выполнить следующие действия:

1. При медленном подъеме груза домкратом или его полной неисправности определяется наличие воздуха в полости устройства.
2. Запорная игла не должна быть отвернута на 1,5-2 оборота, а плунжер домкрата поднимают за винт до верхней точки, которая является крайней, а затем его снова опускают для возврата в положение снизу.

Последняя операция повторяется 2-3 раза. Чтобы не допустить возникновение данной проблемы, следует осуществлять периодическую проверку уровня жидкости в домкрате. Если ее не хватает, то обязательно масло следует долить.

Прокачку домкрата повторяют и после попадания загрязнений в рабочую полость. Для удаления загрязнения головку корпуса отворачивают, затем заливают керосин в его основание. Далее домкрат прокачивают, предварительно выгрузив иглу запорную. Завершив операцию, керосин удаляют, а рабочая полость заливается чистой гидравлической жидкостью.

https://youtube.com/watch?v=VUdwuShkXhM

В целом алгоритм выглядит следующим образом:

1. Заливается масло, далее закрывают коробку.
2. Поршень следует прокачать путем его поднятия до отказа.
3. Пробку отворачивают и надавливают на поршень, выпуская из цилиндра воздух.
4. Добавляют масло, закрывая пробку и т.д.

Это делается до тех пор, пока весь воздух не выйдет, а выход гидравлического масла будет происходить в соответствии с прокачкой тормозов.

https://youtube.com/watch?v=frLQHlCwQLg

https://youtube.com/watch?v=ivtKQia1LUY

https://youtube.com/watch?v=OOYMt3FcChg

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть. Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом ФОТО: vseinstrumenti.ru

Устройство и принцип действия

Выбор того или иного устройства напрямую зависит от условий, в которых он будет использоваться. Это может быть не только большой автосервис, но и небольшой частный гараж. Многие автолюбители уже оценили преимущества удобного дизайна. Такие модели можно устанавливать где угодно, то есть даже на территориях, прилегающих к СТО. Они способны поднять достаточно большую массу на приличную высоту. Некоторые модели имеют дополнительные насадки, значительно расширяющие их функциональные возможности.

Таким образом, ранее было установлено, что одним из основных компонентов гидравлического домкрата является цилиндр. Необходимое усилие получается за счет разницы давлений в главном цилиндре и цилиндре исполнительного механизма

Стоит обратить внимание на определенную конструктивную особенность таких устройств. Дело в том, что гидроцилиндр не вертикальный, а горизонтальный

Конечно, это никак не влияет на принцип работы механизма. Есть еще несколько конструктивных особенностей таких устройств.

Их стержень не упирается непосредственно в кузов автомобиля. Он опирается на рычаг, который упирается в поверхность автомобиля. Зачем использовать такой сложный механизм, если вы можете управлять положением цилиндра с помощью простого вертикального домкрата?

На самом деле ответ на этот вопрос довольно прост. Это устройство легче подкатить под машину, чем его вертикальный аналог. Это связано с теми же конструктивными особенностями моделей данного типа. Если у вас автомобиль с низким шасси, вам нужно использовать это устройство, чтобы поднять его на определенную высоту.

Стоит подробно остановиться на теме шагающего гидроподъемника. Таким образом, это четырехколесная коляска, которая может легко проехать практически под любой машиной. Эти колеса жестко закреплены на раме. Гидравлический привод расположен на раме. В горизонтальном положении шток поршня поддерживается специальным вертикальным механизмом, который прикреплен к подъемной платформе. Предусмотрен подъем автомобиля.

Механизм преобразования горизонтального движения в вертикальное может быть разным. Чаще всего это поворотная передача. Но это не единственный способ трансформации. Здесь можно использовать гораздо более сложные механизмы.

Вся работа механизма основана на движении специальной ручки. Сам гидравлический домкрат скользит под автомобилем. Затем запускается рабочий механизм. Привод создает определенное давление в цилиндре, с которым автомобиль поднимается. Основная работа выполняется приводом и прямым клапаном. Если давление в системе необходимо немного снизить, ручку можно повернуть. В результате открывается обратный клапан, выпуская воздух из системы.

Поднятый домкратом автомобиль или другое устройство опускается. Также существуют альтернативные модели механизмов. У них есть обратный клапан выпуска воздуха прямо рядом с ручкой. Чтобы снять лишнее давление, достаточно установить на него ручку, предварительно сняв ее с места. Так работает гидравлический автомобильный домкрат. Его дизайн отличается простотой и оригинальностью. Именно по этой причине выбираются такие механизмы.

Таблица характеристик домкрата.

Разновидности винтовых механических домкратов

Существует масса разновидностей подъемных устройств для автомобиля, наиболее популярным является винтовой ромбический домкрат. Домкрат винтовой, цена которого находится на среднем уровне, наиболее устойчив и компактен.

Автомобильный домкрат

Основными преимуществами является:

• Подъем автомобиля производится по вертикальной плоскости, не отталкивая в разные стороны.
• При соблюдении максимально допустимых нагрузок долговечен и не ломается.
• Отличается повышенной устойчивостью.
• Ремонтопригоден, компактно складывается.

Ремонт данного типа механизмов происходит без затруднений, зачастую выходит из строя винтовая часть, которую возможно заменить строительной шпилькой винтового типа. При необходимых слесарных навыках достаточно отрезать шпильку в соответствие с размером домкрата, приварить с крепежной стороны гайку. Устройство возможно изготовить своими руками, но затраченное время не стоит экономии, ведь цена на винтовой механический домкрат начинается от 400 рублей.

Домкрат механический

Домкрат механический рычажно-винтового типа отличается надежностью при эксплуатации, благодаря наименьшему количеству подвижных элементов. Цена такого устройства на рынке не высока, но существует ряд недостатков. Устойчивость устройства не на высоком уровне, при подъеме отталкивает корпус автомобиля от себя. Необходимо повышенное усилие для подъема техники таким устройством, что не очень удобно женщинам, а также при длительных работах.

В отечественном автопроме протяженное время применялись вертикальные винтовые домкраты. Конструкция отличается большим ходом и плавным усилием, применяемым к рукояти. Достаточная для любых типов работ высота подъема сделала агрегат привлекательным для автолюбителей.

Вертикально-винтовые домкраты

Стоечные винтовые механизмы используются все реже ввиду дороговизны, определенного назначения работ. Требуют у подымаемого объекта наличия специальных отверстий для направляющих. При неправильной установке легко возможно испортить лакокрасочное покрытие авто.

Бутылочные устройства отличаются от конкурентов большей грузоподъемностью. Существуют разновидности, способные поднимать до 5 тонн, такое решение поможет владельцам внедорожников или микроавтобусов. Конструкция состоит из упорной резьбы с внушительными внутренними элементами, что позволяет не беспокоится за долговечность. Цена устройства высока, что ставит перед выбором между обычной конструкцией, такие домкраты помогут при строительных целях и другом хозяйстве.

Бутылочные домкраты

В домашнем хозяйстве применяются специальные винтовые строительные домкраты, которые позволяют удерживать груз на определенной высоте. При условиях частого использования и большей массы объектов, применяются домкрат с электроприводом, также винтовой конфигурации.

Гидравлический подкатной домкрат своими руками

Подкатной домкрат своими руками сделать очень просто. Основу гидравлического домкрата, состоящую из подъемной площадки и подъемного рычага, можно сделать самостоятельно из швеллера. Самодельный подкатной домкрат используется как подъемная сила, а для того, чтобы конструкция передвигалась, следует приделать к ней ролики, подшипники или обыкновенные колесики.

Схема готового домкрата

Установка домкрата обязательно должна осуществляться на подвижном типе площадки, которую принято называть «качелями». Это необходимо для того, чтобы компенсировать движения домкрата, спровоцированные незначительной сменой угла. Площадка-качели должна выполнять раскачивающиеся движения, а для ее изготовления рекомендуется использовать тот же швеллер. Предварительно в подъемной основе швеллера следует просверлить отверстие сквозного типа, после чего поместить «качели» на винт таким образом, чтобы между площадкой и основой получился зазор диаметром в 1,5 см.

Обратите внимание!
  Для того чтобы увеличить показатели прочности готовой гидравлической конструкции, по бокам рекомендуется соорудить раскосы, используя для этих целей прутья. Чем большей будет толщина прутьев, приваренных к основе, тем прочнее будет изделие.

Чугун или сталь?

Довольно просто, не так ли? Но весь фокус в том, что состав чугуна или стали для изготовления устройства жёстко регламентирован. В его составе нет никаких секретов, но именно удачная пропорция элементов материала, представленная в таблице, позволяет домкрату выдерживать высокие нагрузки и служить очень долго.

Компания Hi-Lift производит несколько модификаций домкратов, отличающихся между собой длиной перфорированной рейки и материалом, из которого изготовлены основные элементы конструкции. Грубо говоря, можно купить два вида Hi-Lift Jack — чёрного и ярко-красного цветов. Разница в том, что у чёрного хай-джека опорный башмак, механизм подъёма. и рукоятка выполнены методом штамповки из стали, а у красных приспособлений все отлито из чугуна особого состава.

Сколько стоит доставка

Минимальная отправка, с которой работает компания, – 1 кг. Мы оптимизируем ваши расходы, подобрав максимально выгодную ставку. Для этого потребуется полная информация о товаре: наименование, вес, объем, фото или ссылка, а также местонахождение грузополучателя.

Предоставим услугу срочной доставки небольшого образца. В этом случае груз передается со стюардессами. За подробной консультацией обратитесь к менеджерам Express-China.

Нареканий на услугу доставки продукта через компанию Express-China не бывает. Мы четко соблюдаем все обязательства, включая сроки поставки. Сама стоимость доставки иногда бывает чуть дороже, чем у конкурентов, но при широком комплексе услуг, которые получает заказчик, и некоторых бесплатных сервисах, по факту она всегда окупается.

Наши клиенты всегда уверены в том, что получат свой груз в срок, в целости и сохранности.

Кратко о принципе действия

Первым делом расскажем Вам о том, как работает данный тип водонагревателя для системы отопления. Принцип работы довольно простой – теплоноситель (в нашем случае чистая вода) поступает в емкость, в которой установлен электрод – толстый металлический стержень, закрепленный к одному из торцов емкости. К электроду подключена фаза, а к наружной части корпуса нулевой проводник. При подключении устройства к сети 220 Вольт с частотой 50 Гц теплоноситель начинает хаотично перемещаться от анода к катоду, в результате чего и происходит нагрев ионов воды. Именно поэтому электродные котлы еще могут называть ионными. Как Вы видите, принцип действия действительно не сложный, хотя в то же время КПД системы составляет 96-98%, что является очень высоким показателем.

Оборудование от производителя

Частые ошибки и как их избежать

Многие автолюбители часто задаются вопросом, стоит ли делать домкрат рычаг или иную конструкцию своими руками для того, чтоб проводит ремонтные и монтажные работы, поднимать авто или иные грузы. Все зависит от стоимости материалов. В 2018 году. однако затраты на инструменты и детали для самоделки могут значительно превышать данную сумму. Самой частой ошибкой является то, что неопытные автолюбители предпочитают Изготовлю гидравлический механизм, нежели пневматический или реечный, Которые значительно дешевле и проще.

Необходимо тщательно изучить чертеж самоделки, правила техники безопасности, а также размеры самодельного подкатных домкрата. В неопытных руках любой материал, пресс или инструмент может выступать в качестве опасного оружия, Которым можно нанести серьезные травмы. Для того чтоб вырезать и оттачивать детали из стальных листов, следует обзавестись защитными очками для предостережения возможных травм глаз. Любая оплошность при изготовлении Домкратов может привести к необратимым последствиям, результат которых исправить очень сложно.

Как сделать домкрат для гаража своими руками

Среди большого количества схем домашних самодельных устройств популярностью пользуются винтовой и гидравлический механизмы. И если в первом случае потребуются отличные навыки в нарезании резьбы (делается сложной формы), то гидравлический вариант сделать проще.

Построение схемы

Гидравлический самодельный домкрат отлично подходит для самостоятельного использования. А в его способности обеспечить безопасность сомневаться не приходится, потому что масло не может неожиданно потерять свойства и сорваться с удерживаемого уровня

Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл

Для каркаса используют:

• швеллер 10 миллиметров;
• швеллер 12;
• пруты 12 миллиметров;
• колесики для перемещения;
• резиновая часть для устройства чашки;
• крепежный материал.

Для подгонки материала потребуется:

• сварочный аппарат;
• болгарка с кругами для резки металла и шлифовки;
• сверла по металлу;
• гаечные ключи и отвертки;
• мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется с помощью сварки, чтобы получилась капитальная и крепкая конструкция. Верхние поворотные детали крепятся на болты или прут.

Сбор конструкции

Сначала создается Г-образное основание из швеллера 12 миллиметров. К нему крепится гидравлический бутылочный домкрат. После, с помощью болтов, к основанию крепится верхняя губа, на которую будет воздействовать шток домкрата. Шток закрепляется с помощью поворотного прута.

Дополнительным оборудованием при изготовлении служат колесики (подойдут от старой бытовой техники). Они помогут перемещать габаритную конструкцию по гаражу.

Пример самодельного гидравлического домкрата

Возвратный механизм

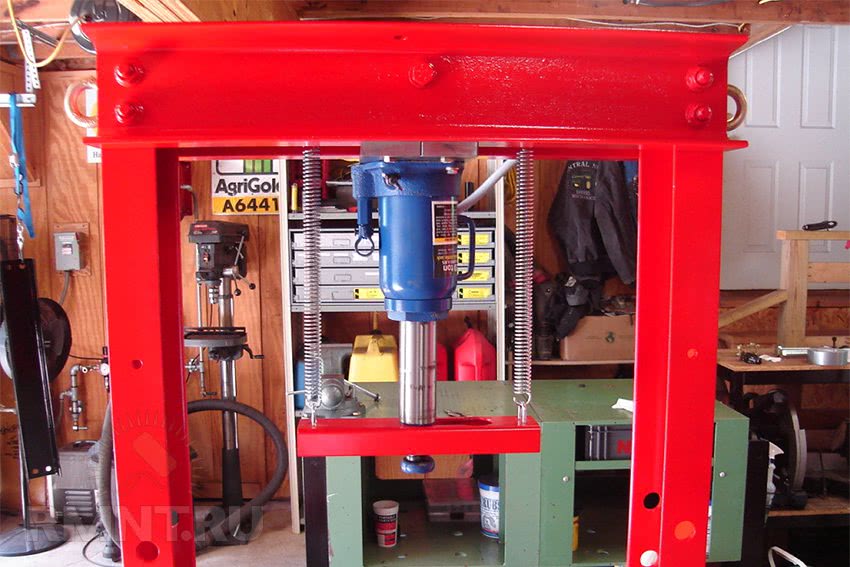

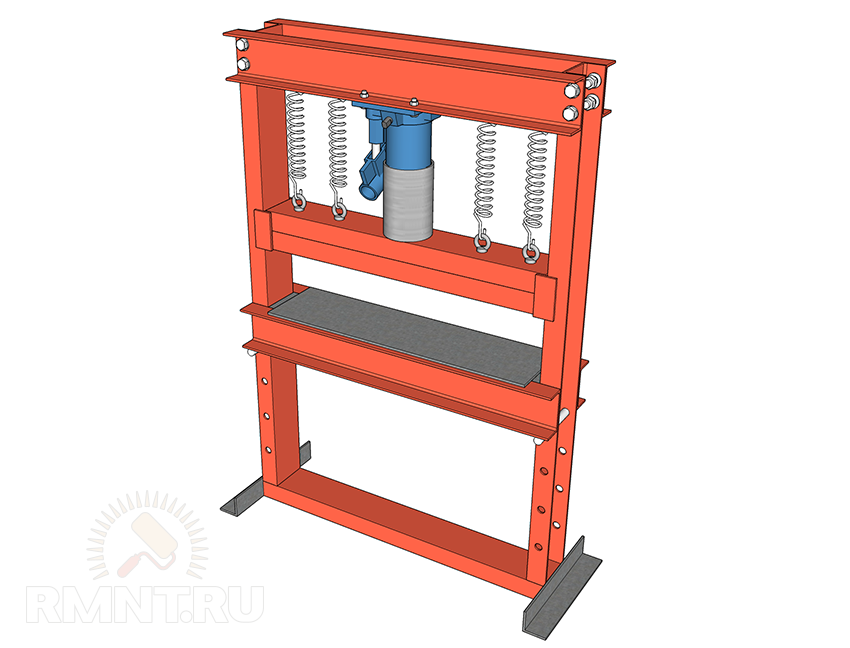

Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.
