Соединители проводов wago

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

• 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
• 243. Для него ток не должен превышать 6 ампер.
• 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
• 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.

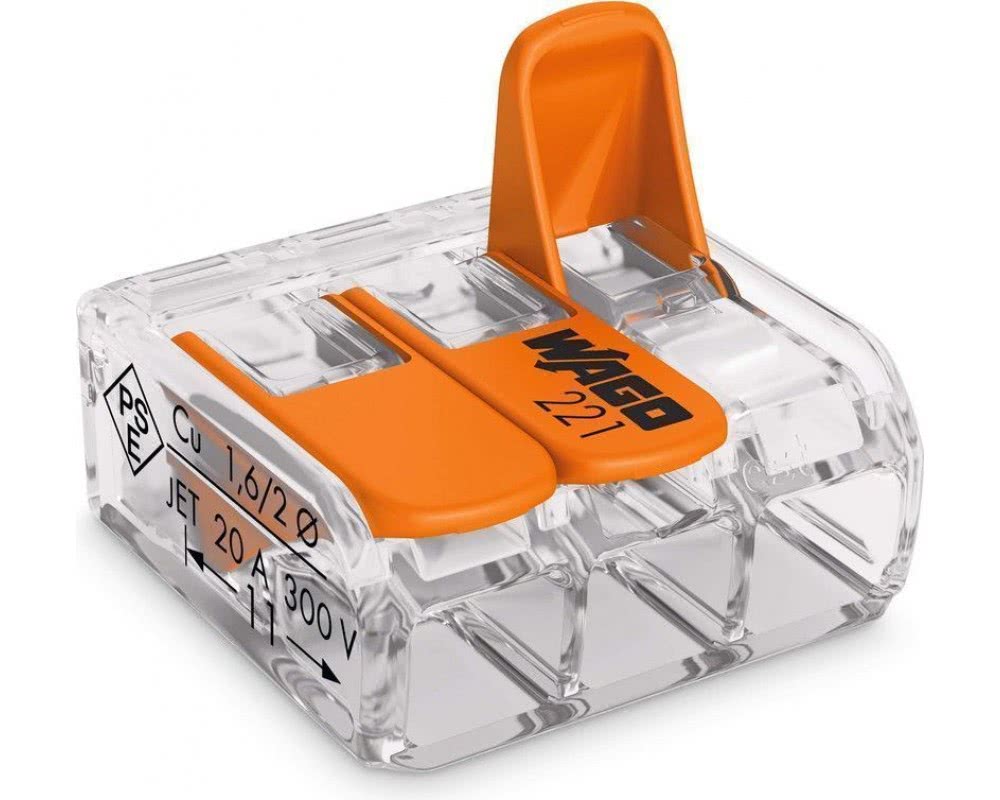

• 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
• 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
• 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
• 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
• 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

• 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
• 243. Для него ток не должен превышать 6 ампер.
• 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
• 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.
• 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
• 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
• 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
• 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
• 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

• Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
• Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
• Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
• Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

• Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
• Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших  нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Разновидности, их преимущества и недостатки

По конструкции клеммные коннекторы Ваго бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Винтовые плоские, крестовые и шестигранные модели используются, чтобы сделать разводку электрической проводки, дополнить распределительную коробку, закрепить контакты автомобильного аккумулятора, розетки, включатели освещения, соединять группы светильников по какой-то схеме или телефонные провода, устанавливать мощное оборудование.

Обратите внимание! Винтовые болтовые и пружинные клемниковые модели нужны, чтобы подключать цепи заземления на проигрывателе либо сетевом фильтре. Требуются, чтобы защищать динамики сигнализационных, акустических устройств. Имеют зеленый винт и специальные проводные захваты — «зубы»

Имеют зеленый винт и специальные проводные захваты — «зубы».

Основные виды

Ваго отличаются отсутствием необходимости дополнительных приспособлений монтажа, возможностью соединения разнородных проводов (например, алюминиевых и медных), способностью соединения проводников с разным сечением в пределах одного коннектора. Также они занимают мало места в распределительной коробке и имеют изолированный корпус. Отличаются долговечностью и возможностью демонтажа с повторным использованием.

Долговечность конструкции

Минусы заключаются в возможности возгорания либо плавке изделий, высокой цене. Интересно, что возгорание происходит с неоригинальной продукцией. Отличительными чертами оригиналов служит характерный рычажковый оттенок корпуса, тыльная маркировка и схема проводной зачистки по центру.

Для осветительного оборудования

Для осветительного оборудования есть клеммники Ваго серии 294 и 294 Линект. Они нужны, чтобы коммутировать тонкожильные, одножильные, многожильные провода и предварительно не подготавливать их. Благодаря специальной пластине можно делать разгрузку натяжения. Поддерживают максимальный ток в 24 ампер. Также для осветительного оборудования есть модели 272 и 293. В первом случае, подходят для проводов, имеющих 2,5 миллиметровое сечение. Во втором случае, подходят для проводов с прямым заземляющим контактом.

Коннекторы для осветительного оборудования

Для электромонтажных работ

Для электромонтажных работ есть модели серии 224, 243, 2273, 273/773, 222 и 221. Первые специально разработаны, чтобы соединять одножильные проводники с многожильными. Вторые — чтобы обслуживать низковольтные системы. Третьи — чтобы обслуживать провода в распределительных коробках. Четвертые — чтобы обслуживать одножильные проводники с 2,5 миллиметровым сечением. Пятые и шестые — чтобы соединять и обслуживать любые проводники с мощными токами.

Для электромонтажных работ

Для установки на основание

Коннекторы для установки на монтажное основание бывают трех видов — 862, 260-262 и 869. Первые рассчитаны на соединение четырех проводников и помогают в коммутации обжатых, ультразвуковых и неподготовленных жил. Вторые нужны для бокового и фронтального монтажа. Третьи имеют опорные ножки или крепежные фланцы. Применяются для четырехмиллиметровых клемм.

Для установки на основание

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

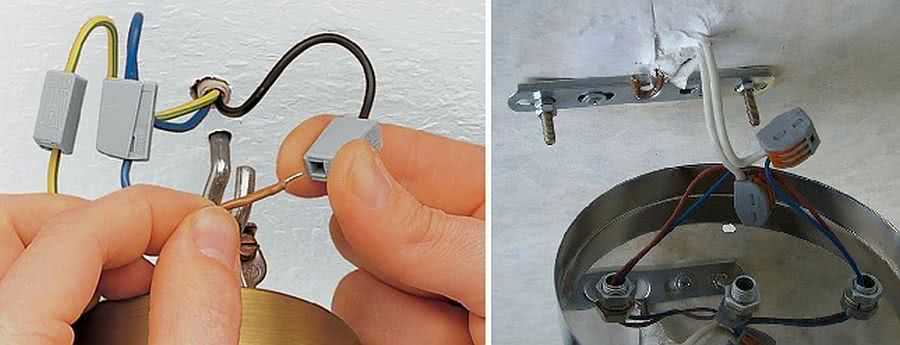

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

• медных- 24 А,
• алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

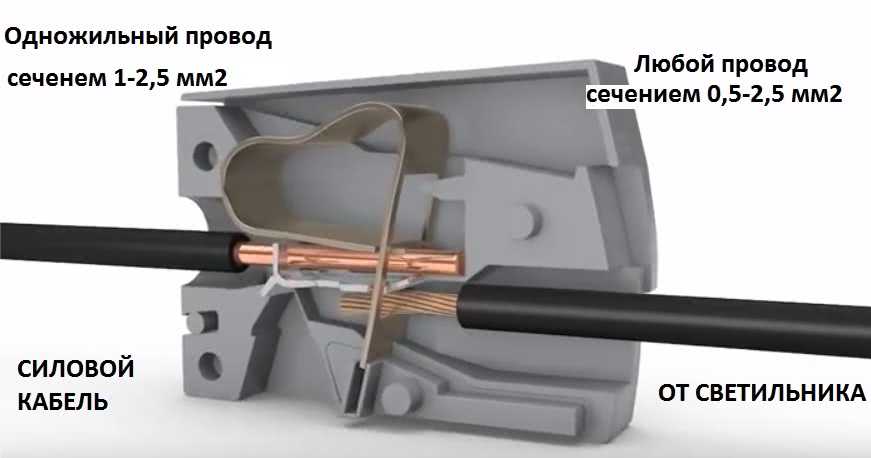

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²)

Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA

Linect. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

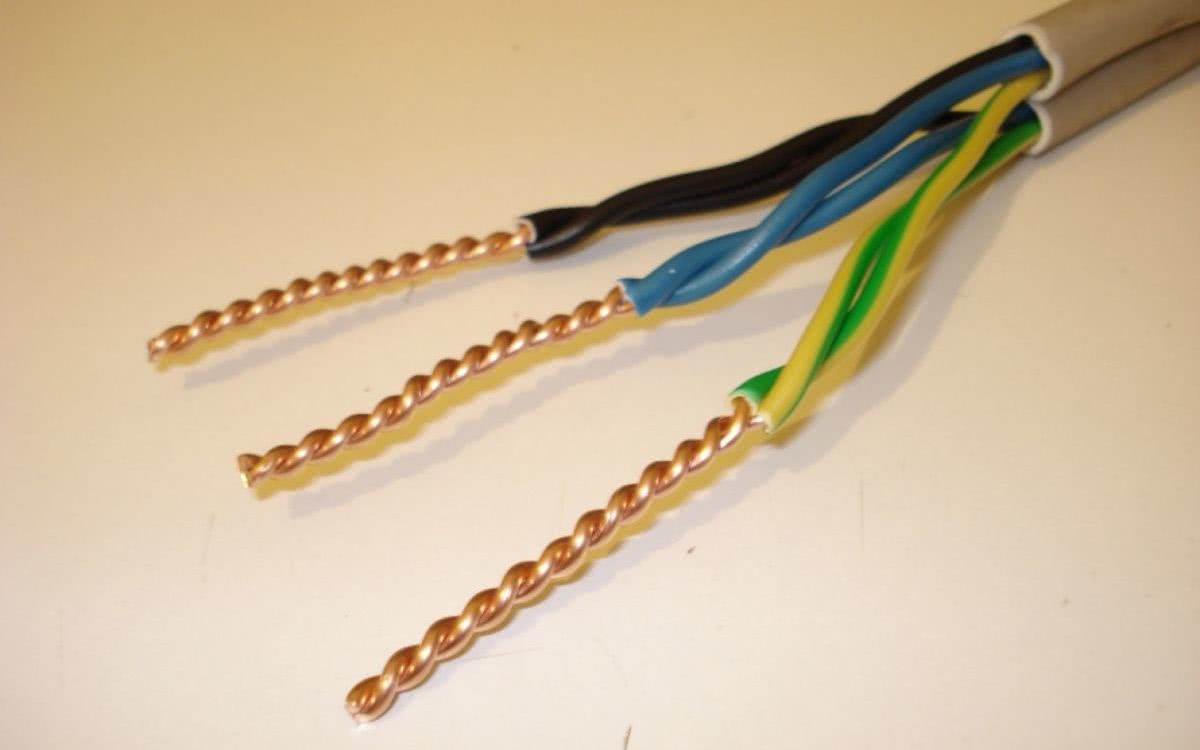

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

https://youtube.com/watch?v=7IwcuhYmvhQ

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

1. Преимущества клемм WAGO:
2. Быстрый и легкий монтаж за секунды.
3. Соединение не требующее дополнительной изоляции.
4. Возможность соединять проводники различного сечения из различных материалов.
5. При необходимости соединение может быть легко переделано.
6. Возможность производить диагностику цепи без её разрыва.
7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Соединение проводов в распредкоробке с помощью клеммников

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте

Она должна оставаться на месте.

Варианты видов клеммников Ваго

Зажимы WAGO подразделяют на три самых популярных вида, основным различием между которыми является тип пружины, используемой в механизме:

• плоская пружина;
• Cage Clamp;
• Fit-Clamp.

Соединители с плоской пружиной

Наиболее удобный вариант для быстрого монтажа. Повторно такие зажимы не используются. Ими рекомендуется скреплять одиночные проводники с сечением от 0,5 до 4 мм².

Плоскопружинный клеммник

Важно! Если нужно соединить гибкие многожильные кабеля, то перед установкой их спрессовывают

Cage Clamp

Используются профессионалами для подключения ламп и прочих осветительных приборов. Также возможно применение для индуктивных датчиков передвижения, моторов, насосов, теплого пола, установок отопления и распределительных коробок. Они позволяют создавать контакт гибких и многожильных проводников без их предварительного прессования.

Вам это будет интересно Замеры освещенности помещения

Cage Clamp

Fit-Clamp

Клеммники, обладающие врезными контактами. Это означает, что не придется заниматься предварительной зачисткой проводов перед их вставкой. Благодаря этому процесс соединения становится еще более простым и безопасным.

Fit-Clamp

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

• Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
• Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
• Не требует обслуживания.
• Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

• Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
• Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
• Нельзя соединять алюминий и медь.
• Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
• Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Как правильно использовать клеммники Ваго

Главное правило работы с клеммниками от WAGO подразумевает использование одной клеммы для одного контакта. В первую очередь провода подвергаются чистке от изоляции на 1-1,2 см. После этого их вставляют в соединитель до упора. Если на соединителе имеется зажим с рычагом, то до вставки его предварительно открывают. Когда же провод будет вставлен, рычаг опускают вниз с усилием и прижимают жилку клеммника.

Важно следить за тем, чтобы оголенные участки провода не выходили за пределы приспособления. В противном случае контакт будет нарушен, как и безопасность соединения

Важно! Если что-то пошло не так, не следует использовать зажим второй раз, даже если он с виду выглядит нормальным и работоспособным. То же самое касается и их замены, которая производится время от времени

Клещи для некоторых клеммников

Таким образом, винтовые клеммники для соединения проводов от WAGO — одно из лучших решений на рынке зажимов. Они в разы безопаснее скручивания, редко требуют каких-либо дополнительных инструментов для работы, кроме отдельных видов, когда могут понадобиться клеммные клещи.

Вам это будет интересно Особенности электрических мощностей

Строительно-монтажные зажимы

Наиболее популярными являются плоскопружинные клеммные зажимы Wago. Они состоят из клеммной колодки, прижимной пружины и клавиш. Жилы заводятся в колодку и с помощью клавиш прижимаются. Изоляция изготовлена из полиамида.

Плюсы плоскопружинных зажимов:

• Соединение нескольких жил. Можно стыковать одновременно несколько жил, что весьма удобно во время создания разводки в распредкоробке.
• Соединение проводников из разного металла. С помощью Wago можно соединить алюминиевые и медные жилы. Благодаря этому такие клеммные зажимы применимы для проводки в старых домах, где еще алюминиевая проводка.
• Фиксация однопроволочных и многопроволочных жил. Можно комбинировать соединения жил разной конструкции.
• Скорость соединения. Установка зажима отнимает меньше времени, чем при организации скрутки или монтаже винтового клеммника.
• Небольшие размеры. Благодаря небольшим габаритам клеммники удобно помещаются в коробку.
• Разъем для индикаторной отвертки. С помощью отверстия можно проверить наличие напряжения в проводе (или найти фазу). Ярким примером такой отвертки является STANLEY 220-250 В

Минусы плоскопружинных зажимов:

• Высокая цена. В среднем один зажим стоит от 15 до 50 рублей в зависимости модификации и сечения провода, для которого предназначен. Это примерно в 25 раз дороже СИЗ и в 10 раз дороже винтовых клеммников.
• Низкое качество аналогов. Wago и Вайдмюллер — это немецкие зажимы высокого качества. Однако на рынке много российских и китайских аналогов (подделок), изоляция которых выдерживает меньшую нагрузку и подвержена горению. По этой причине есть риск получить плохой контакт на линии.

Плоскопружинные зажимы Wago подходят как для организации освещения, так и для всей проводки в доме. Они надежные и долговечные. Некоторые из моделей многоразового использования.

Еще одной разновидностью строительно-монтажных зажимов являются КБМ. Принцип их работы схож с Wago, с единственным отличием в конструкции. Также они дешевле своих немецких собратьев, что делает их весьма популярными среди отечественных электриков. КБМ не требуют дополнительного оборудования для монтажа и обеспечивают хороший «чистый» контакт.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Похожие записи:

Высоковольтный генератор для коптильни из катушки зажигания Топ 5 книг по строительству каркасного дома Каркасная баня своими руками проекты фото Ручной садовый бур своими руками Генератор сигналов для настройки усилителей Идеи для рабочего и нерабочего пылесова
