Реле напряжения. выбор, описание, параметры

Пример видео, где показана работа реле напряжения

https://youtube.com/watch?v=gnF0wOR1KH0

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Система вентиляции: как выбрать оборудование

Установленная в санузле вытяжка должна эффективно удалять запахи и сырость и быть удобной в использовании.

Расчет мощности

Существуют нормы СНиП, согласно которым за час система вентиляции должна перегонять 5-6 объемов воздуха (кратность воздухообмена) в помещении. Мощность определяется по формуле: N=5V (объем санузла). Вентиляция в совмещенном санузле 2х2м2 с высотой потолков 2.5м таким образом должна производиться прибором мощностью 5х2х2х2.5=50м3/ч. Для нормального воздухообмена этого будет достаточно. Для обеспечения чистоты воздуха в раздельном туалете понадобится устройство еще меньшей мощности.

Кратность воздухообмена частного дома или квартиры определяется СНиП

Совет: При покупке обратите внимание и на уровень шумности прибора. В дневное время этот показатель не должен превышать 35дБ, в ночное 25дБ.

Конструктивные особенности

Существуют разновидности вытяжек:

Обычные бытовые вентиляторы для санузлов. Используются при наличии хорошей естественной вытяжки.

Бытовой вентилятор – отличный вариант для небольшого санузла в городской квартире

Центробежные. Цена на них выше. Применяются при забитом стояке. В этих мощных устройствах для экономии электроэнергии всегда используются датчики и таймер. Для санузлов они используются реже, чем бытовые.

На забитый стояк устанавливают мощное центробежное устройство вентиляции

Принцип включения/выключения

Это еще один показатель, учитывать который необходимо. Управление некоторым вентиляторами производится посредством шнурка включения/выключения. Стоят они дешево, но такой вариант не слишком удобен в использовании.

Дешевая модель со шнурком включения/выключения

Лучше переплатить и приобрести модель с таймером. Существуют приборы этого типа:

• Включающиеся вместе со светом. Позволяют экономить электроэнергию.
• Модели с задержкой. В этом случае прибор включается через некоторое время после включения света, работает 5-15м и отключается. Это удобно, поскольку не приходится слушать шум вентилятора. За включение/выключение устройства в этом случае отвечает специальный таймер для санузлов.

Таймер для вытяжного вентилятора санузла

Модели с датчиками. Для ванной обычно выбирают прибор, реагирующий на влажность воздуха. В туалет монтируют модель, включающуюся при шуме спускаемой воды.

Как установить вытяжку

Вентиляция санузла в квартире производится через общий вытяжной стояк. Именно в него и монтируется устройство.

Совет: Чтобы определить работоспособность естественной вентиляции в квартире, следует поднести к решетке зажженную зажигалку. Если пламя отклоняется – все в порядке. Если же этого не происходит, придется покупать центробежную модель или нанимать специалистов для чистки стояка.

Работоспособность естественной вентиляции проверяют с помощью зажигалки

В частных домах в зависимости от конструкции общей системы вентиляции вытяжка санузла устанавливается либо в стояк, проходящий по этажам, либо в отверстие вверху стены, ведущее на улицу. К туалету и ванной при этом подводится воздуховод. Последний вариант часто используется для устройства вентиляции санузла в деревянном доме.

Схема устройства вентиляции в частном доме

В коттеджах обычно устанавливается общая рекуперационная система вентиляции. Приточные и вытяжные устройства монтируются в специальной установке на чердаке или в подвале. В сам же санузел выводятся два рукава.

Монтаж устройства своими руками

При наличии стояка устанавливается вытяжка для санузлов так:

• Из отверстия стояка вынимается решетка.
• С прибора снимается крышка.

Этапы монтажа вентилятора в стояк естественной вытяжки городской квартиры

Приклеивание производится или непосредственно к стенам отверстия или через отрезок трубы.

Совет: Крепить вентилятор следует специальным полимерным клеем. На лицевой стороне прибора желательно установить противомоскитную сетку.

Схема подключения устройства к сети квартиры

Способ подключения устройства к электропроводке зависит от его конструктивных особенностей и производится согласно инструкции, предоставляемой производителем. Чаще всего таймер вентилятора санузла и сам прибор подключается по представленной выше схеме.

Базовые варианты

• Электронный аналоговый. Основан на так называемой постоянной времени RC-цепи. Она определяется тем, что для полного заряда (разряда) конденсатора через резистор требуется тем больше времени, чем больше сопротивление резистора. На этом принципе можно создавать достаточно точные и простые по конструкции РВ. Временные интервалы у них получатся в пределах единиц секунд.
• Электромагнитный, или индукционный. Это два определения одного и того же принципа работы. Он основан на том, что электромагнитное поле не может появляться и исчезать мгновенно. В зависимости от величины индуктивности элемента и специальной конструкции сердечников получается переходный процесс длительностью от сотых долей до нескольких секунд. Проверенная временем система, используемая до сих пор в специальных РВ.

Пневматический механизм. Его давно применяют в промышленном оборудовании. Он хорошо решает задачу синхронной работы большого числа исполнительных элементов. Система легко и наглядно настраивается изменением диаметра отверстия для движения воздуха. Чем больше его размеры, тем быстрее поток воздуха заполнит рабочий объем (например, цилиндр с поршнем) этого пневматического механизма и, соответственно, тем меньше интервал времени срабатывания такого РВ. И наоборот. Временной интервал у таких реле – в пределах единиц минут.

Часовой механизм. Его еще называют анкерным. Это самый распространенный из всех вариантов формирователей временного интервала. Он основан на деформации пружины. Ее напрягают при запуске механизма, и упругая сила возврата в исходное состояние, замедленная шестернями и маховиками, обеспечивает тот или иной временной интервал. В конце концов сила пружины перемещает исполнительный контакт, который либо непосредственно разрывает электрическую цепь, либо управляет реле. По работе стиральной машины можно судить, какое время можно задать для такого РВ.

Электромеханическая конструкция. Работает на основе многополюсного синхронного двигателя. Скорость вращения этого двигателя зависит только от частоты питающего напряжения. Если оно обеспечивается промышленной сетью 220 В, частота получается весьма стабильной. Залогом этой стабильности является масса роторов генераторов на электростанциях. Можно сформировать временной интервал продолжительностью в несколько часов. Имеют промышленное применение в основном в схемах релейной защиты. Можно задать любой временной интервал при отсутствии сбоев в электроснабжении.

Инструменты для измерения пропускной способности сети

Пакет анализатора пропускной способности сети SolarWinds (БЕСПЛАТНАЯ ПРОБНАЯ ВЕРСИЯ)

Учитывая влияние пропускной способности сети на производительность вашей сети, важно следить за ней. Для этого вам нужен инструмент мониторинга сети

Есть много разных инструментов, которые вы можете использовать, но один из лучших Пакет анализатора пропускной способности сети SolarWinds. Это решение может измерять пропускную способность сети для мониторинга потоковых данных пропускной способности наряду с доступностью сетевых устройств..

Пакет анализатора пропускной способности сети SolarWinds является хорошим выбором для адресации пропускной способности сети, поскольку она помогает вам указать на основную причину. Вы можете обнаружить проблемы с производительностью в вашей сети и принять меры для их устранения, чтобы пропускная способность упала до минимума.

Пакет анализатора пропускной способности сети SolarWindsСкачать 30-дневную пробную версию

Пакет инструментов SolarWinds Flow (Бесплатный набор инструментов)

Пакет инструментов SolarWinds Flow включает в себя три простых, но мощных средства:

• NetFlow Configurator
• NetFlow Replicator
• NetFlow Generator

Эти три утилиты не дают впечатляющих графических представлений данных. Вместо этого вы получаете простые интерфейсы, которые помогут вам использовать NetFlow v5 сообщения, которые генерируют ваши маршрутизаторы Cisco. NetFlow — это сетевой протокол, разработанный Cisco, который собирает информацию о пакетах при прохождении через маршрутизатор..

Вы можете использовать NetFlow Configurator в пакете Flow Tool в качестве стандартного интерфейса, который связывается с данным маршрутизатором Cisco и настраивает его функции NetFlow для отправки данных вашему коллектору.

Две другие утилиты в комплекте помогают протестировать сеть и спланировать увеличение спроса с помощью анализа NetFlow..

NetFlow Replicator отправит пакеты NetFlow указанным адресатам в вашей сети. Это позволяет вам изучать возможности вашей инфраструктуры и помогает выявлять узкие места. NetFlow Generator создает дополнительный трафик для вашей сети. Это позволяет протестировать поведение балансировщиков нагрузки, брандмауэров и предупреждений о мониторинге производительности сети..

Flow Tool Bundle — отличная бесплатная утилита, которая дает вам возможность получить представление о готовности вашей сети к расширению услуг и спросу..

Комплект инструментов SolarWinds Flow Загрузите 100% БЕСПЛАТНО набор инструментов

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Особенности конструкции

1. Катушка.
2. Неподвижный магнитопровод.
3. Якорь (катушка или подвижная часть магнитопровода).
4. Оттяжная пружина и блок-контакты.
5. Регулировочный винт.
6. Траверса.

В месте, где соприкасаются якорь и сердечник, размещена немагнитная прокладка. Она нужна для того, чтобы якорь не прилипал непосредственно к сердечнику. Если же прокладки нет, то отбрасывающая пружина не сможет перенести удерживающее усилие остаточного магнетизма сердечника. В таком случае прибор не сможет отключиться.

Выдержкой реле времени называется время с момента подачи импульса на саму катушку до периода срабатывания контактов. Регуляция выдержки делается изменением толщины прокладки и натяжением оттяжной пружины с помощью винта в зависимости от типа устройства. Длительность выдержки зависит от толщины натяжения пружины и толщины немагнитной прокладки. Чем меньше напряжение и чем тоньше прокладка, тем выдержка больше.

Что такое реле времени?

Чтобы понять особенности прибора, стоит изучить его принцип работы. Реле работающее навыворот функционирует по такой схеме:

1. На прибор подается сигнал о необходимости выключить устройство.
2. Начинается отсчет времени выключения прибора. Врем истекает и происходит выключение.

Если такое реле усыновлено перед лампой, то не стоит ждать моментального срабатывания. Все отключится только после прохождения времени задержки.

Двойной реле:

Как только подается сигнал, включается механизм и происходит отсчет интервала задержки. Как указанное время отсчитано прибор включает необходимое устройство в указанные сроки. Можно сказать, что два реле времени подключены последовательно – это и есть двойное реле.

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Зачем использовать реле напряжения

Мы поняли для чего нужно реле, но есть ли в нем практический смысл, даже если перепады никогда не происходили? Безусловно есть. Ведь его используют для предотвращения следующих обстоятельств:

• обрыв и попадание линейного провода на нейтральный: это грозит тем, что за ним обычно следует ток в 380 В;
• обрыв нейтрального провода: точно так же приводит к 380 В и зачастую «обычен» для всех многоквартирников;
• просадки электричества из-за большого расстояния;
• высокая нагрузка на фазы или подключения к мощному потребителю.

В совокупности и по отдельности все эти обстоятельства выступают потенциальной опасностью не только для электроприборов, потому как могут вывести их из строя, но и квартиры. Обусловлено это тем, что возможно возгорание.

Настройка электромеханических приспособлений

Промышленное оборудование и бытовые модули часто могут дополняться электромеханическими приборами. Их конструкция такая, что управление производится благодаря потенциометрам. Впереди корпуса расположен специальный шток потенциометра. Он сделан под плоскую отвёртку. Вокруг этого элемента нанесена шкала со значениями.

Вам это будет интересно Особенности присвоения 4 группы по электробезопасности

Прорезь выполняет роль своеобразного указателя, который меняет своё направление во время вращения. Чтобы настроить необходимый временной показатель, следует установить прорезь под отвёртку напротив требуемого значения.

Наиболее распространённым примером устройств такого типа является электромеханическое реле NTE8. Его используют для контроля вентиляционных систем, искусственного освещения и отопительных модулей.

Идея 2. На транзисторах

Принцип действия такого реле времени основывается на использовании полупроводниковых приборов для задачи временного промежутка. На практике могут использоваться схемы как с одним транзистором, так и с большим числом. Наиболее актуальные для самостоятельного изготовления реле времени на двух транзисторах – они характеризуются лучшей стабильностью и управляемостью.

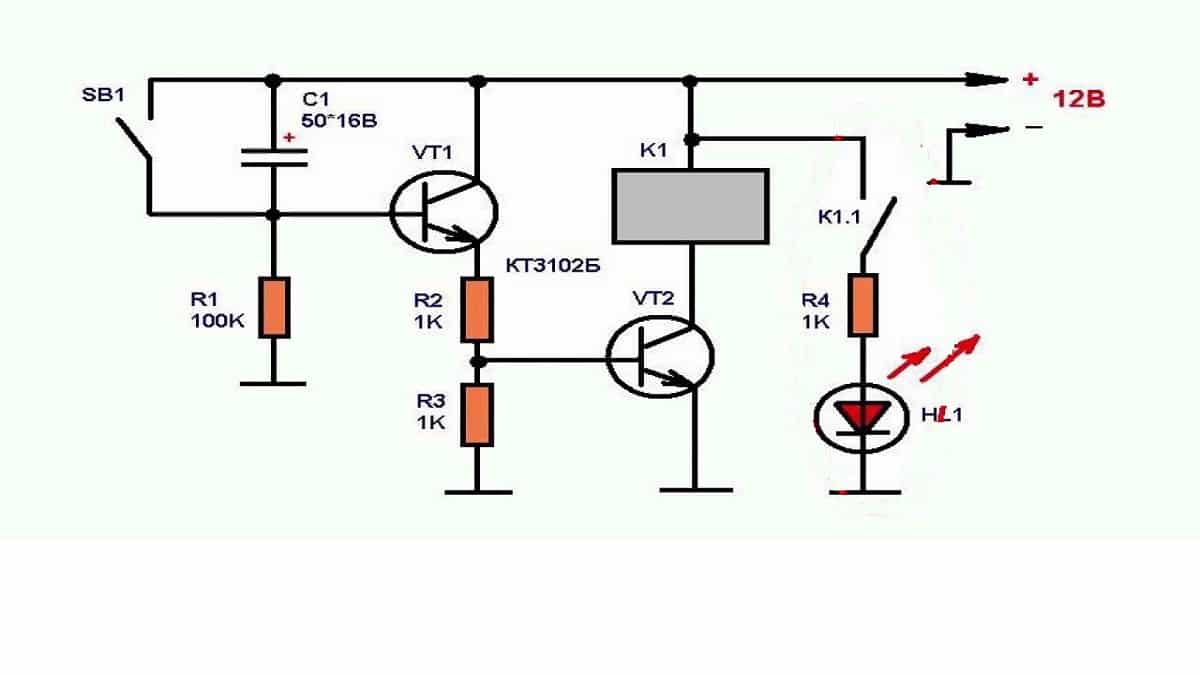

Пример такого электронного устройства приведен на рисунке ниже:

Рис. 5. На транзисторах

Для ее практической реализации вам понадобится обзавестись следующими элементами:

• резисторами – одним на 100 кОм и тремя на 1 кОм;
• двумя транзисторами КТ3102Б или идентичными;
• конденсатором для создания задержки выключения/включения;
• кнопка для запуска реле времени;
• промежуточное реле или коммутатор;
• светодиод для сигнализации состояния;
• печатная плата для сборки всех деталей.

Принцип работы такого реле времени заключается в подаче напряжения 12 В на емкостной элемент C1. После чего происходит зарядка конденсатора до определенного потенциала, величины которого будет достаточно для открытия транзистора VT1.

Ток заряда для емкостного элемента определяется сопротивлением ветви C1 – R1 – чем больше сопротивление, тем меньше ток, а время накопления заряда больше. Соответственно, для повышения или уменьшения времени включения или выключения нагрузки можно использовать переменный резистор для R1.

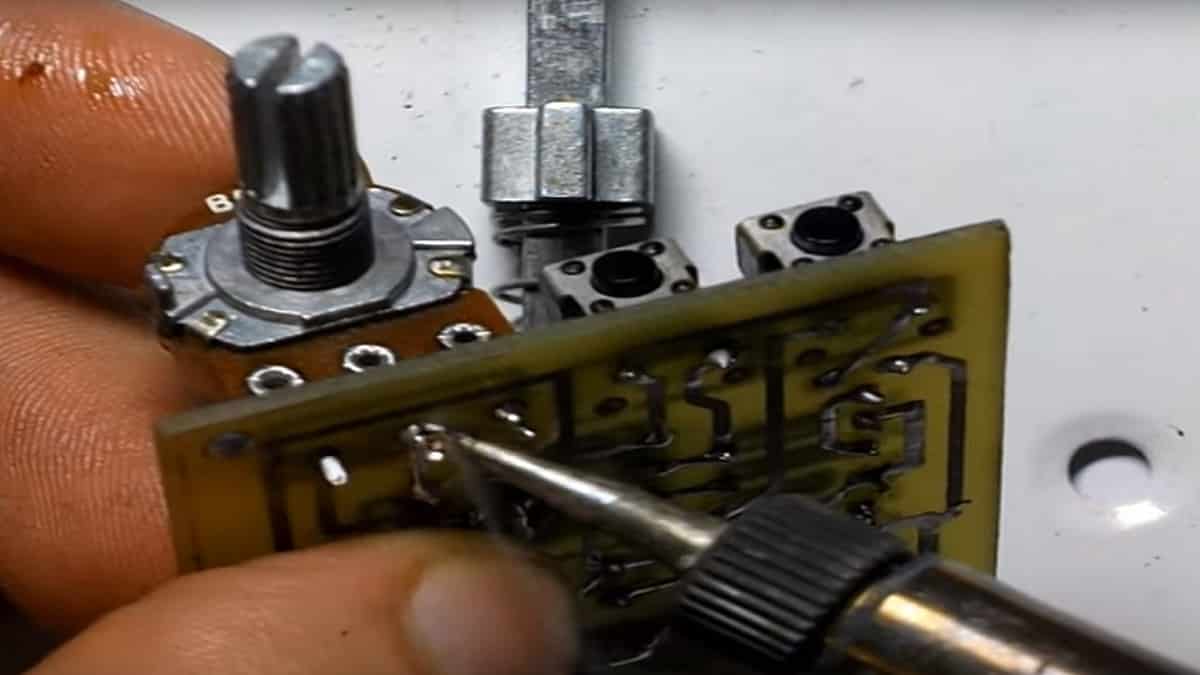

Рис. 6. Установить переменный резистор

После разряда емкости на базу транзистора VT1 поступит сигнал открытия, и электрический ток начнет протекать через эмиттер и коллектор, резисторы R2 и R3. Эти номиналы резисторов подбираются для открытия второго транзистора VT2, работающего в режиме электронного ключа на включение основной нагрузки.

Открытый VT2 подает напряжение на обмотку реле K1, сердечник в нем притягивается и производит операции с нагрузкой. Одна из пар контактов электромагнитного реле воздействует своими контактами на цепь питания светодиода, сигнализирующего о состоянии устройства.

Кнопка SB1 в цепи позволяет обнулить заряд конденсатора – это обязательная процедура пере каждым последующим пуском, что составляет определенные трудности, которые решаются установкой микросхем.

Из чего состоит реле задержки?

Если устройство представляет собой простое двухканальное электромагнитное реле, то в него входят:

• проволочная катушка, которая обёрнута вокруг железного мягкого сердечника;
• якорь из железа, который предназначен для обеспечения низкого сопротивления для магнитного потока;
• подвижная железная стрелка;
• один или несколько контактов.

Якорь крепится с помощью шарниров с ярмом и механически связывается и одним или несколькими наборами контактов. Сам якорь удерживает пружина. Она установлена таким образом, чтобы во время отсутствия тока, в магнитной цепи образовывался воздушный зазор. В таком режиме устройства, один из контактов находится в закрытом положении, другой – в открытом. Некоторые из видов устройств имеют большее количество контактов, все зависит от предусмотренных функций.

При поступлении электрического тока, происходит генерация магнитного поля, что позволяет активизировать арматуру с последующим перемещением подвижного контакта. Это позволяет делать разрыва или соединения с неподвижными контактами. При открытых контактах происходит соединение и смыкание контактов, при выключении действия противоположные. При выключенном токе якорь занимает своё первоначальное положение и возвращается под действие силы, которая в несколько раз меньше магнитной, поэтому его положение нормально-расслабленное. Чаще всего эту силу обеспечивает пружина, гравитация применяется только в промышленных установках.

Когда происходит подача тока на катушку, диод проходит через неё и рассеивает энергию из распадающегося магнитного поля при дезактивации. Если этот процесс не запустится, то компоненты схемы получат энергетический всплеск, что повлечёт их выход из строя.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

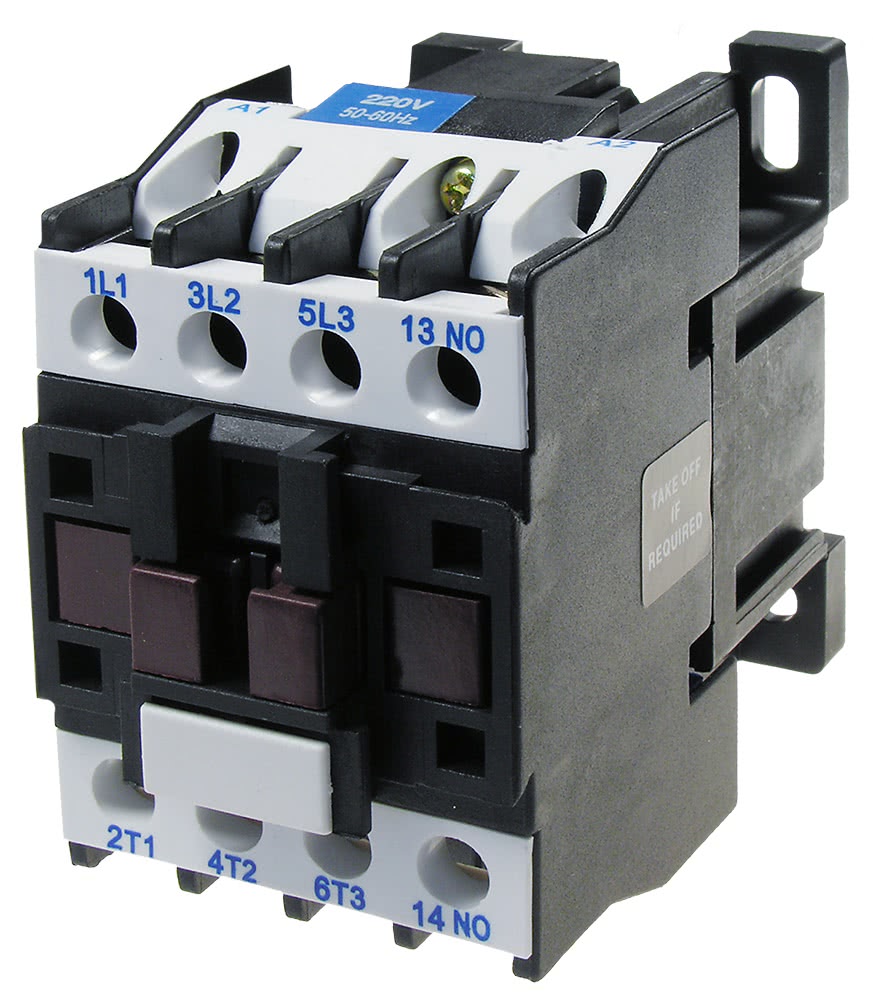

Электромагнитный пускатель

Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели.

Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.

Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.

Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.

В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.

Настройка электромеханических приспособлений

Промышленное оборудование и бытовые модули часто могут дополняться электромеханическими приборами. Их конструкция такая, что управление производится благодаря потенциометрам. Впереди корпуса расположен специальный шток потенциометра. Он сделан под плоскую отвёртку. Вокруг этого элемента нанесена шкала со значениями.

Вам это будет интересно Подключение проходного выключателя света по схеме

Прорезь выполняет роль своеобразного указателя, который меняет своё направление во время вращения. Чтобы настроить необходимый временной показатель, следует установить прорезь под отвёртку напротив требуемого значения.

Наиболее распространённым примером устройств такого типа является электромеханическое реле NTE8. Его используют для контроля вентиляционных систем, искусственного освещения и отопительных модулей.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

• Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
• Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
• Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

• Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
• Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
• Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
• Корпус должен быть влагозащитным классом не меньше IP34.
• Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Крепеж для профильной трубы Приспособление для переноски гипсокартона: просто и удобно Технология цементации стали, ее сущность и назначение
