Контроллер заряда и балансир li-ion аккумулятора 18650

Ремонт зарядной станции

Своими руками устраняют простые неисправности. Пример ремонта показан на станции 12В ДА-10/12ЭР для литий-ионных батарей напряжением 12 В, ток 1,8 А. Прибор состоит из понижающего трансформатора, четырехдиодного моста, сглаживающего пульсацию конденсатора. Светодиоды сигнализируют о подключении питания, начале и конце заряда.

Если не загорается индикатор включения, проверяют первичную обмотку трансформатора. Для этого измеряют тестером сопротивление, коснувшись щупами штырей вилки. Если есть обрыв, вскрывают корпус. Возможно, сгорел сетевой предохранитель, который меняют.

На некоторых моделях ЗУ установлен тепловой предохранитель. Он находится сверху первичной обмотки трансформатора под изоляцией, разрывает цепь при температуре +120…+130°С. Восстановление невозможно, поступают другим образом: пайкой соединяют концы обмоток. После этой операции трансформатор не защищен от короткого замыкания, поэтому лучше поставить сетевой предохранитель.

https://youtube.com/watch?v=iPc2ucexFtc

При целой первичной обмотке прозванивают вторичную и диоды. Один конец полупроводников выпаивают, подключают омметр, меняя положение щупов. Исправный диод показывает при одном подключении обрыв, при другом – КЗ. Перегоревшая первичная обмотка ремонту не подлежит – меняют трансформатор.

Если обнаружены неисправные диоды, устанавливают новые. Одновременно меняют и конденсатор: если в нем высыхает электролит, диоды перегружаются, сгорают.

Под увеличительным стеклом осматривают плату. Ликвидируют обнаруженные трещины, нарушенные контакты. Если все принятые меры не помогли, обращаются в мастерскую.

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических устройствах. Ниже представлен их список:

1. Батарейка 18650 вставляется в фонарик.
2. Она нужна для вейпа или электронных сигарет.
3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
4. Квадракоптерах.
5. Радиоуправляемых игрушках.
6. Страйкбольных приводах.
7. Устройствах с электромоторами.
8. Ноутбуках.
9. Шуруповертах.
10. Дрелях.
11. Плеерах.
12. Электрических велосипедах.
13. Переносных телефонных трубках.

https://youtube.com/watch?v=w1hMKIVUVz0%27

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи типа АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА типа, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие устройства будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда в устройстве скапливается большое количество газов.

Индикатор зарядки литий-ионного аккумулятора

Выполните следующие действия, чтобы сохранить работоспособность вашего аккумулятора.

Принимая во внимание количество энергии, запасенной в ионно-литиевых батареях, а также характер их химического состава и т. Д., Необходимо обеспечить, чтобы батареи заряжались надлежащим образом и с помощью соответствующего зарядного устройства и оборудования

Зарядные устройства для литий-ионных аккумуляторов или аккумуляторные блоки оснащены различными механизмами для предотвращения повреждений и опасности. Часто эти механизмы предусмотрены в батарейном блоке, который затем можно использовать с простым зарядным устройством.

Механизм, требуемый литий-ионной батареей для зарядки и разрядки, включает в себя:

• Зарядный ток: ток зарядки должен быть ограничен для литий-ионных аккумуляторов. Обычно максимальное значение составляет 0,8C, но более низкие значения обычно устанавливаются, чтобы дать некоторый запас. Для некоторых батарей возможна более быстрая зарядка.
• Температура зарядки: температура заряда литий-ионной батареи должна контролироваться. Элемент или батарея не должны заряжаться, если температура ниже 0 ° C или выше 45 ° C.
• Зарядный ток: защита от тока разряда необходима для предотвращения повреждения или взрыва в результате коротких замыканий.
• Перенапряжение: защита от перенапряжения необходима для предотвращения слишком высокого напряжения, прикладываемого к клеммам батареи.
• Защита от перезарядки: Схема защиты от перезарядки необходима для остановки процесса зарядки литий-ионных аккумуляторов, когда напряжение на элементе превышает 4,30 Вольт.
• Защита от обратной полярности: литиево-ионная батарея необходима для защиты от неправильной полярности, так как это может привести к серьезным повреждениям или даже взрыву.
• Литий-ионная переразрядка: защита от переразряда необходима для предотвращения падения напряжения батареи ниже примерно 2,3 В в зависимости от производителя.
• Перегрев: защита от перегрева часто используется для предотвращения работы батареи, если температура поднимается слишком высоко. Температура выше 100 ° C может нанести непоправимый ущерб.

При использовании ионно-литиевой батареи обязательно использовать зарядное устройство производителя, поскольку в зарядном устройстве и батарейном блоке могут использоваться различные элементы защиты, в зависимости от конструкции.

Как сделать своими руками, пошагово

Понадобится один из четырех операционных усилителей (IC1a) и транзистор для создания виртуальной шины 2.5 В через GND, которая поглощает ток, который протекает через часть зарядного устройства схемы.

R2 и R3 представляют собой делитель напряжения с выходным напряжением около 2,5 В в зависимости от допусков резистора, операционный усилитель управляет транзистором таким образом, что независимо от тока, 2,5 В всегда будет падать через него.

Четыре операционных усилителя и светодиодные индикаторы питаются напрямую от источника питания 12 В, но на остальной цепи подается питание 9,5 В; между 12v и 2.5v рельсами.

Схема разработана таким образом, что любой, кто имеет базовые навыки пайки, может легко ее построить.

Какими бывают литиевые аккумуляторы

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:

• с катодом из кобальтата лития;
• с катодом на основе литированного фосфата железа;
• на основе никель-кобальт-алюминия;
• на основе никель-кобальт-марганца.

У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.

Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.

Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):

Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.

Немного о литий-ионных батареях

Поскольку эта АКБ является разновидностью Li-Ion аккумуляторов, следует упомянуть о том, что этих элементов сейчас довольно высок. Для литиевых аккумуляторов 18650, так же, как и для других АКБ с литием в составе, характерен высокий уровень емкости и способность длительное время держать заряд

Раньше большая часть таких батареек отличалась повышенной взрывоопасностью, в буквальном смысле слова. Причиной были определенного вида химические реакции, протекавшие во время перегрева элементов в условиях высоких температур. Также имело место и механическое замыкание внутри одной или нескольких «банок», приводившее к воспламенению.

Сейчас все аккумуляторы такого типа снабжены специальными устройствами с контроллером в составе схемы , что не позволяет допустить критического перегревания и взрыва.

Это устройство можно найти в любой батарейке 18650, если аккуратно вскрыть ее и посмотреть, что находится внутри.

Если такие элементы долго не использовать и оставлять разряженными, они могут быстро терять свои свойства. Поэтому зарядка 18650 должна проводиться регулярно, при этом, должна обязательно соблюдаться определенная схема. Например, нужно знать, каким током заряжать Li-Ion, или же каким напряжением должна проводиться зарядка 18650, чтобы не произошло их перегрева и преждевременного выхода из строя.

Характеристики при зарядке

Для зарадки литий-ионных аккумуляторов важнно два параметра:

1. Ток зарядки. В батарее ток заряда начинает хим.реакции. Реакции варьируются от количества задействованой массы на пластинах и ее толщины, поверхности электродов, термального диапазона, незапланированного процесса электролиза воды. Слабый ток не активирует весь объем намазки электрода, а лишь его самый поверхностный слой.
2. Напряжение. Напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут полностью зарядить только специалисты. Рабочие напряжения современного аккумулятора, ниже которого не рекомендуется разряжать 10,8 В и выше которого точно нельзя подымать при зарядке 14.4 В.

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.

Опасность перезаряда и полного разряда

Исходя из устройства литиевых батарей, не рекомендуется допускать их полной разрядки или перезарядки.

К примеру, никель-кадмиевые батареи имеют эффект памяти. Это значит, что неправильный режим зарядки приводит к потере ёмкости. Неправильным считается режим, когда подзаряжается батарея, которая не полностью разрядилась. Если начать заряжать ее в не полностью разряженном состоянии, она может терять свою ёмкость. Зарядные устройства для таких батарей производятся со специальными режимами работы, которые сначала разряжают батарею до нужного уровня, потом начинают ее подзаряжать.

Литиевые батареи не требуют такого хлопотного обслуживания. Эффекта памяти у них нет, но они боятся полной разрядки. Поэтому их лучше подзарядить, когда появляется возможность, не дожидаясь полного разряда. Но и перезаряд для них неприемлем. Поэтому оптимальным будет не допускать разряда ниже 15 % и заряда более 90%. Так можно увеличить срок службы батареи.

Это касается только батарей без защиты. Если у аккумуляторов есть защита, реализованная на отдельной плате, то она отсекает заряд сверх меры, если разряд достигает минимального уровня, то отключает устройство. Обычно это показатели более 4,2 Вольта и 2.7 Вольта, соответственно.

Тип батареи 18650

Выделяют три основных варианта это:

• Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
• Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
• Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый

Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй

Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий

Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Таким образом только, что было описано какие бывают аккумуляторы 18650.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

• Первые 2-е цифры диаметр.
• Следующая пара говорит какую длину имеет данный элемент.
• Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

Варианты:

• Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
• Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
• Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
• Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

• Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
• Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
• Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
• Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
• Минусовые контакты надо соединить по этому же методу.
• Все контакты закрепляем изолентой, чтобы провода не отошли.
• Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
• Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
• Проводим перезарядку.
• Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

• Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
• Выдерживаем ее четыре часа после того как прекратилось питания.
• Корректируем плотность электролита.
• Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
• Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
• Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
• После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

• Сокращается срок службы.
• Долгое время восстановления литий-ионных аккумуляторов.
• Огромные затраты энергии.
• Маленькая эффективность способа.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Шаг 7: Сборка, часть 2: устанавливаем электрокомпоненты

Следуйте инструкции, чтобы установить компоненты в корпусе:

1. Установите батарейный отсек так, чтобы монтажные точки были снаружи отсека/корпуса. Клеевым пистолетом приклейте отсек (рис.1).
2. Установите на место модуль TP4056 так, чтобы USB0разъем и диоды попали в соответствующие отверстия, зафиксируйте термоклеем (рис.2).
3. Установите на место стабилизатор напряжения 7805, зафиксируйте термоклеем (рис.3).

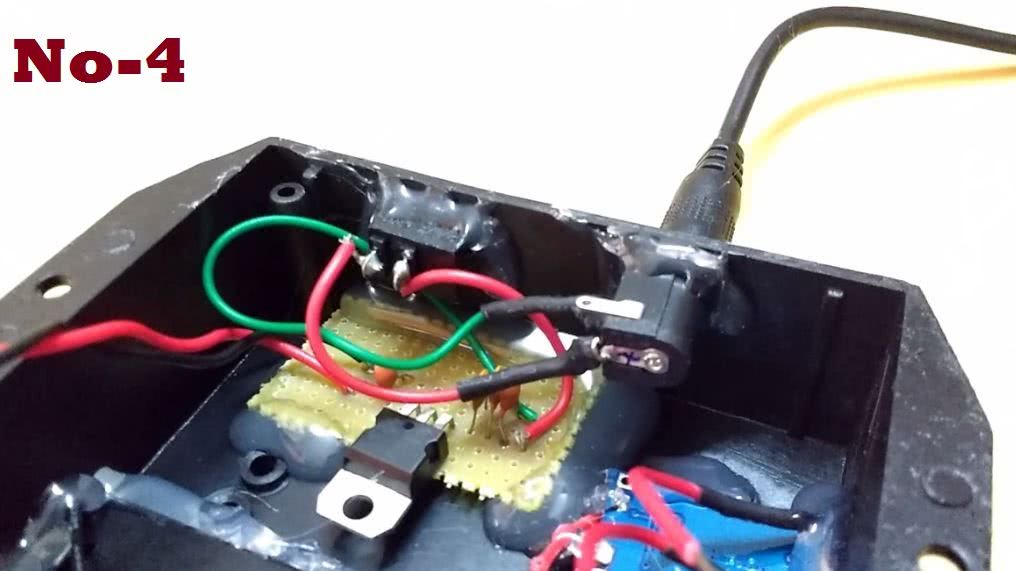

4. Установите на свои места разъем питания и выключатель, зафиксируйте их термоклеем (рис.4).
5. Расположение компонентов должно выглядеть так же, как на рис.5.
6. Нижнюю крышку закрепите на месте винтами (рис.6).
7. Позже я закрыл неровности, оставшиеся от горячего ножа, черной изолентой. Также их можно сгладить наждачкой.

Завершенное зарядное устройство показано на рис.7. теперь его нужно испытать.

Как приварить полосы к аккумуляторам и соединить их между собой

Чтобы соединить аккумуляторы 18650 друг с другом, нужно взять металлическую ленту и расположить ее на АКБ. При этом батареи лучше предварительно примотать друг к другу изолентой или установить в холдеры. После этого располагаем металлическую ленту на батареи, прижимаем к ней электроды и пускаем ток.

Холдеры для аккумуляторов 18650

При сварке следует учитывать, что при использовании прибора выдающего большую силу тока металлическую ленту легко прожечь.

Никелевая лента бывает разных размеров. Ее подбирают по току, который будет потреблять нагрузка из аккумуляторов. Ниже прилагаем таблицу для выбора ширины и толщины ленты по току.

Зарядное устройство для Li-ion аккумуляторов 18650

Для длительной работы аккумуляторных батареек 18650 необходимо зарядное высококачественного формата. Дорогие современные приборы должны обслуживаться лучшей зарядкой 18650 аккумуляторов. Ошибка покупателей при приобретении нового гаджета, использовать старую зарядку. В результате акб быстро разряжается, долго заряжается, выходит из строя.

Существует целый ряд причин, по которым Вы не должны покупать дешевое зарядное устройство или вообще использовать старое зу. Перед покупкой следует подумать, какой зарядный прибор для аккумуляторных батареек выбрать, для чего именно нужен зарядный элемент, и будут ли полезны дополнительные функции для вашей зарядки.

Перед покупкой прибора для зарядки, необходимо ознакомиться с его техническими характеристиками:

• количество одновременно заряжающихся батарей – чем их больше, тем удобнее выполнять зарядку, особенно для тех, кто использует каждый день несколько устройств, нуждающихся в подзарядке.
• бренд производителя – лучше всего, чтобы АКБ и зарядка имели одинакового производителя, что убережет от быстрого износа и поможет лучше разобраться в инструкции;
• варианты подключения к сети – удобнее всего использовать модели, имеющие шнур;
• применимы ли индикаторы – более современные модели имеют LCD экран, где отображаются все процессы, происходящие в данный момент в зарядном устройстве;
• допустимое напряжение зарядки – чем оно сильнее, тем быстрее осуществляется процесс;
• какая защита от перепадов напряжения и перегрева;
• предусмотрена ли функция самостоятельного отключения питания в автоматическом режиме после полного заряда батареи; наличие защищает литиевый аккумулятор и продлевает его срок пользования.

Зарядное для акб

Зачем нужно качественное зарядное

Дешевое малофункциональное зарядное устройство для 18650 li ion аккумуляторов не владеет функционалом для защиты и улучшенной зарядки акб, не контролирует процесс зарядки, гаджет может не подзаряжаться или перезаряжаться. В старых, давно используемых приборах, отсутствует ресурс защиты от перезаряда и перегрева, в результате чего батарея быстро выходит из обихода

Только новый качественный прибор зарядит гаджет быстро, что важно для тех, кто ценит время

Зарядка для литиевых аккумуляторов 18650 должна выдавать 5 В и ток до 1 А. Литиевый элемент емкостью 2600 м/Ач должен заряжаться током до 2,6 А. Если в батарее есть графит, то напряжение не должно быть более 4,1 В. В противном случае произойдет окисление, и плотность энергии элемента увеличится. Продолжительность работы в режиме автономии будет уменьшаться. Но в современных приборах нет чистого графита. Перенапряжение не так опасно, хотя и нежелательно.

Если во время зарядки будет превышено напряжение, срок службы пальчиковых батарей уменьшится. Чтобы предотвратить это, в литиевые батареи устанавливаются специальные контроллеры. Это защитные платы, которые существуют для нескольких банок и для отдельных элементов 18650.

Похожие записи:

Высоковольтный генератор для коптильни из катушки зажигания Топ 5 книг по строительству каркасного дома Каркасная баня своими руками проекты фото Ручной садовый бур своими руками Генератор сигналов для настройки усилителей Идеи для рабочего и нерабочего пылесова
