Зернодробилка из болгарки: чертежи для изготовления и фото

Содержание

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

https://youtube.com/watch?v=z4jeV2Fe4bo

Устройство зернодробилки видео.

https://youtube.com/watch?v=lUOrh8i2qq8

Виды

Типы машин по принципу работы:

Молотковая

В этом приборе детали, выполняющие переработку сырья, вмонтированы на ротор. Его вращение осуществляется в приемном бункере.

Роторная

В этой зернодробильной установке рабочие камеры изготовлены с применением прочного материала. Элементы, которые измельчают злаковые культуры, соприкасаются со стенками бункера.
Процесс осуществляется до их превращения в мельчайшие фракции.

Вальцовая

С помощью этого аппарата зерно, как дробится, так и перетирается. Основную деталь составляют рифленые вальцы, способные осуществить переработку мокрого материала.
Поэтому зерно, которое сухое, заранее смачивается в воде.

Зернодробилка из болгарки

Пожалуй, самой простой конструкцией из всех доступных для самостоятельного изготовления, обладает электрическая зернодробилка из болгарки. Для того чтобы сделать зернодробилку, таким способом, понадобится закрепить болгарку на деревянной основе металлическими скобами и болтами.

Предварительно перед этим, в основе нужно будет сделать отверстие под вал, на который будет установлен нож, сделанный из диска по металлу (для этих целей диск придется обрезать с двух сторон, как на картинках), и, бункер.

Та часть, где будет происходить помол зерна (рабочая камера), делается из куска жести, после чего в ней высверливаются отверстия, не более 3 мм в диаметре (как в сите). Затем рабочая камера посредством шурупов прикручивается к основанию, там, где установлен нож самодельной зернодробилки.

Важной составляющей любой зернодробилки является бункер для загрузки зерна. Сделать его можно из любой подручной емкости подходящих размеров

Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров. Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

https://youtube.com/watch?v=a-8fC7RbSu0

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.

Обязательно почитайте: Самоделки из бензопилы Дружба

Необходимые материалы

Для того чтобы дробилка для зерна соответствовала всем ожиданиям и отличалась длительным сроком службы, при её сборке следует использовать только качественные материалы с минимальной степенью износа. Это угло-шлифовальная машина, на основе которой будет собираться новый прибор.

Потребуются и другие материалы:

  • кастрюля нужного объема;
  • ножи, которые будут использоваться в качестве основного рабочего элемента. С этой целью рекомендуется использовать изделия, толщина которых не менее 3 мм;
  • крепежные элементы — болты, уголки, гайки;
  • листовая фанера с толщиной не менее 1 см;
  • емкость для загрузки и выгрузки зерна — может использоваться 5-литровая бутыль от воды или аналогичный предмет.

Также в процессе сборки можно использовать металлические скобы, с помощью которых можно будет закрепить болгарку к основанию будущего прибора. При желании фанеру для корпуса дробилки можно заменить на другой материал, например, металл или доски.


Необходимые инструменты для работы

Порядок сборки

После того как все необходимые материалы и чертежи были соответствующим образом подготовлены, следует приступать непосредственно к процессу сборки. Потребуется изготовить сито, используя старую кастрюлю. Для этого нужно с помощью дрели сделать в ней несколько отверстий нужного диаметра, через которые молотое зерно будет попадать в емкость для готового продукта.

Затем следует приступать к формированию основания и последующим действиям, придерживаясь следующей инструкции:

  1. Вырезать в листе фанеры отверстия для УШМ, а также прикрепить скобу, используя болты или другие аналогичные элементы.
  2. Установить в сделанные отверстия болгарку, после чего смонтировать рабочие ножи. Они могут быть оснащены как 4-мя, так и 2-мя лопастями, однако в первом случае эффективность прибора будет значительно выше.
  3. Закрепить на получившейся конструкции отсек для сырья, изготовленный из пластиковой бутылки, после чего разместить полученный прибор на емкости для перемолотого зерна.

Обязательно почитайте: Характеристики кормораздатчиков КТУ-10 и КТУ-10а

Подобный вариант подойдет при необходимости получать зерно среднего и крупного помола, однако для более мелкого аналога следует воспользоваться альтернативной конструкцией. Она предполагает установку рабочих ножей, присоединенных к УШМ непосредственно в дне кастрюли, через специально вырезанные отверстия.

Такое устройство будет отличаться невысокой производительностью, однако отлично подойдет для приготовления небольших порций зерна мелкого помола

Крайне важно при сборке этого агрегата установить прокладку на вал, что позволит избежать попадания загрязнений в механизм и его поломки. Чтобы избежать распространения пыли в помещении, настоятельно рекомендуется использовать крышку

Устройство для мелкого помола может использоваться не только для дробления зерновых культур, но и для решения других задач, например, для приготовления сахарной пудры или комбинированных кормов.

Самодельная мельница крупорушка

Конструкция самодельной мельницы крупорушки поможет помолоть зерно на муку любого помола. Также она способна на обдирку зерновых, подсолнечника, рушить и измельчать мел, соль, различные зерноотходы.

Основные рабочие части мельницы крупорушки — ротор и статор. Они выполняют функции жерновов — первый вращается внутри второго. В общем, моя мельница выглядит так. На деревянном табурете находится электродвигатель мощностью 1 кВт на 220 В, однофазный, перемотанный из списанного трехфазного К нему с помощью уголков крепится сама мельница — так, чтобы подшипник в ее центральном отверстии надвигался на вал двигателя: на этом валу как раз и будет вращаться ротор, развивая до 3000 об/мин.

Сам корпус мельницы очень схож с круглыми конфетными коробками толщиной 56 и диаметром 348 мм. Дно коробки с бортом 50 мм — статор, а крышка (высотой 15 мм) закрывает «внутренности». Сверху на корпусе на винтах М4 закреплен небольшой чугунок с вырезанным дном. Вместо последнего приспособлена заслонка-пластина. Внизу- рукав-пыльник из брезента (на таких же винтах). Под заслонкой и над пыльником в статоре сделаны окна «входа — выхода» — 15 x 30 мм. Через верхнее окно, когда заслонка приоткрыта, из чугунка поступает «сырье», а через нижнее ссыпается готовая «продукция» Рукав рекомендуется использовать обязательно: помол не будет разлетаться в стороны, а устремится непосредственно в подставленный мешок или другую емкость.

Статор — из металлической полосы толщиной 2 и шириной 54 мм. Изогнул ее по окружности. Поместил в форму и залил с одного торца алюминием — получилась чашка с 4-мм дном. Затем нарезал уголки 20 x 20 x 50 мм. Приварил их к борту чашки изнутри, оставив свободными места для окон, — поверхность стала ребристой. (Потом уже подумал, что уголки можно ставить просто на винты — эффект будет тот же.) По центру статора просверлил отверстия под вал.

Рис.1. Принципиальная схема самодельной мельницы- крупорушки:

Я воришка спер этот текст с чужого сайта не читая. Похвалите меня

1 — емкость для зерна, 2 — заслонка емкости, 3 — входное отверстие, 4 -корпус-статор, 5 — ротор, 6 — втулка, 7 — вал электродвигателя, 8 — подшипник, 9 — корпус подшипника, 10 — уголки статора, 11 — рукав-пыльник, 12 — заслонка рукава, 13 — крышка.

Заготовку для ротора — круг диаметром 322 мм — вырезал из металлического листа толщиной 3 мм. Затем провел на нем окружность диаметром 300 мм и разбил ее на 32 одинаковые части. В точках разметки просверлил отверстия диаметром 3 мм. До них снаружи по радиусу сделал пропилы ножовкой и отогнул лепестки, как показано на чертеже. По центру ротора вварил втулку длиной 45 мм и диаметром 28×5 мм.

При сборке конструкции вначале поставил на вал статор, затем на шпонке ротор и окончательно закрепил все шпилькой через втулку и вал. Крышку зафиксировал сверху четырьмя винтами Мб по окружности корпуса.

При работе мельницы требуется соблюдать такой порядок: заполните, скажем, зерном чугунок и запустите двигатель. Когда он наберет обороты, откройте верхнюю заслонку- засыпьте часть зерна. Дополняйте его количество по мере того, как будете удалять муку, действуя нижней заслонкой. Старайтесь не слишком пересыпать: к этому можно быстро приноровиться. Однако быть внимательным приходится все время — ведь производительность мельницы почти 5 кг/мин.

Как показала практика, качество помола зависит от числа оборотов двигателя и, конечно, от величины зазора между ротором и статором. В моей конструкции для обдирки или рушения зерна — зазор 5 мм. Для муки необходимо уменьшить его до 2 мм: надо иметь еще сменный ротор с большим диаметром. Но есть другой выход — изменить схему подключения к двигателю: снять мельницу с вала двигателя и, поставив отдельно, наладить ременную передачу со сменными шкивами, увеличивая (для муки) число оборотов.

И. Шамотов из с. Володарское Кокчетавской области

Устройство зернодробилки

Это устройство предназначено для измельчения зерна. В результате работы зернодробилки зёрна очищаются от оболочки. Если этого не делать, желудок многих животных, даже зубра, не сможет переварить такое зерно. После того, как будет сделана такая обработка, пища будет лучше усваиваться животными, способствуя увеличению их производительности.

Кроме этого, в зернодробилке происходит измельчение зерна, его пропуск через сито. Кроме того, при этом можно добавлять в еду для скота необходимые добавки, измельчитель приготовит однородную смесь, которую скот на ферме будет с удовольствием кушать.


Устройство дробилки для зерна

Делаем зернодробилку из старого пылесоса своими руками

Стоимость продаваемых на рынке дробилок немаленькая, поэтому есть смысл изготовить ее самим. Вам понадобится некоторый инструмент, ненужная бытовая техника или еще работающие её части. Мотор от старого, но еще работающего пылесоса, подойдет для того, чтобы своими руками изготовить небольшую зернодробилку. Ниже представлена пошаговая инструкция по изготовлению зернодробилки.


Чертеж крупорушки своими руками

Шаг 1. Чтобы изготовить основание будущей дробилки возьмите лист фанеры и вырезать из него квадрат со сторонами 30 см. На основание закрепите мотор от пылесоса так, чтобы вал выступал на 4 см вниз. Шаг 2

Самое важное в зернодробилке – это нож, который будет все измельчать. Для него используется крепкая металлическая пластина с размерами ВхДхШ 1,5х20х1,5 см

Затачивается нож как лезвие, обе передние кромки затачиваются по направлению к оси вращения. В середине делается отверстие, соответствующее размерам вала двигателя, и нож жестко крепится к нему.

Фото крупорушки из старой стиральной машины

Шаг 3. Чтобы изготовить рабочую камеру, стоит взять стальную полосу не более 6 см в ширину и в длину 70+1 см (с учетом запаса для ее закрепления) и завернуть в кольцо. Для надежной фиксации зернодробилки в нижней части камеры на одинаковом расстоянии вставляются три деревянных стержня.

Сетка для дробилки может иметь отверстия разного размера, от диаметра которых зависит назначение оборудования. Для муки размеры ячеек в сетке могут быть небольшими, а для комбикорма их размер должен быть существенно увеличен.


Фото зернодробилки из старой болгарки

В дробилку сырье будет попадать из бункера, который крепится у основания. Чтобы можно было управлять подачей сырья, в бункере сделайте небольшое окно с затвором. Для сбора результата помола под ситом установите контейнер, ведро или любую емкость.

Советы опытных специалистов

Изготовление ножа для оборудования

Крупорушка для кукурузы и зерна должна быть снабжена острыми и крепкими ножами. Для их изготовления можно применять любую металлическую пластину (желательно из нержавеющей или легированной стали). Толщина пластины должна быть равна минимум 1,5 миллиметра при производительности не выше пятидесяти килограммов корма в час.

Увеличивать толщину ножей следует пропорционально нагрузке: приблизительно половину миллиметра на 50-70 килограммов в час производительности. Длина пластины для лезвий должна составлять минимум 20 сантиметров. Затачивать нож нужно по направлению к оси вращения.

Изготовление сита

Схему сита необходимо продумать задолго до сборки аппарата. От диаметра ячей будет зависеть вид конечного продукта: от муки и мелких частичек до крупных кусочков в половину кукурузного зернышка.

Злаки поступают в рабочую камеру крупорушки из воронки для подачи сырья. Именно в рабочей камере и должны находиться сита – желательно, несколько штук, чтобы осуществлять полную очистку по всей плоскости барабана. В фабричных конструкциях применяют сита с ячеями разных размеров, чтобы одновременно собирать продукцию двух или даже трех фракций.

Сито должно быть износостойким: абразивные частицы зерен очень быстро могут испортить любой прибор. Лучше всего использовать легированную стать: с добавлением 0,7-0,11% вольфрама или висмута. Скорее всего, в продаже такие сплавы вам придется искать очень долго, поэтому подойдет обычная нержавейка. Однако нужно учитывать, что прослужит она не больше двух-трех лет.

Особенности изготовления статора

Статор изготавливают из листовой стали, толщина должна быть равна 2-2,5 миллиметра. Ширина при толщине в два миллиметра должна равняться пяти сантиметрам. Полоску нужно согнуть по окружности и поместить в форму для заливки, закрыв с одного торца алюминием, чтобы получилась своеобразная чаша. Толщина чаши с учетом иллюминация должна составлять четыре миллиметра.

Следующий этап изготовления детали – придачи ребристости. Для этого к боковой части цилиндра необходимо приварить заранее отрезанные небольшие уголки. Размещать их нужно с внутреннего борта статора.

Какая лучше: молотковая или роторная

Поилка для утят своими руками

На практике применяется два типа дробилок:

  • роторная;
  • молотковая.

Для работы первой из них необходим мощный электродвигатель. Использование такой зернодробилки имеет универсальный характер. Она способна измельчать все основные типы кормов:

  • зерновые ростки;
  • корнеплоды;
  • зерно.

Размеры получаемого сырья определяются тем, насколько быстро вращается мотор. Такого рода устройства стоят относительно дорого и используются большей частью в крупных хозяйствах.

Молотковая дробилка для зерна

Когда говорят о молотковой дробилке, то нужно учитывать, что у таких агрегатов конструктивное устройство зернодробилки является более сложным, чем в предыдущем случае.

В состав такого механизма должны входить:

  • молотки;
  • корпус;
  • резервуар, в который нужно насыпать зерно;
  • силовая установка;
  • сито;
  • барабан.

После начала работы барабан начинает вращаться, молотки – бить по нему изнутри. Зерно попадает внутрь барабана и раскалывается от ударов молотками до тех пор, пока не достигнет нужного размера.

Если сравнивать эти две разновидности, то нельзя точно сказать, которая из них лучше. Молотковая имеет более слабую мощность, однако качество её работы гораздо выше, чем у роторной.

Можно самостоятельно изготовить роторную или молотковую зернодробилку своими руками.

К сведению. Если нужно решить, какой вид лучше для конкретного хозяйства, то решение надо принимать, исходя из существующих условий.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Зернодробилка из болгарки

Пожалуй, самой простой конструкцией из всех доступных для самостоятельного изготовления, обладает электрическая зернодробилка из болгарки. Для того чтобы сделать зернодробилку, таким способом, понадобится закрепить болгарку на деревянной основе металлическими скобами и болтами.

Предварительно перед этим, в основе нужно будет сделать отверстие под вал, на который будет установлен нож, сделанный из диска по металлу (для этих целей диск придется обрезать с двух сторон, как на картинках), и, бункер.

Та часть, где будет происходить помол зерна (рабочая камера), делается из куска жести, после чего в ней высверливаются отверстия, не более 3 мм в диаметре (как в сите). Затем рабочая камера посредством шурупов прикручивается к основанию, там, где установлен нож самодельной зернодробилки.

Важной составляющей любой зернодробилки является бункер для загрузки зерна. Сделать его можно из любой подручной емкости подходящих размеров

Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров. Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки.

Виды домашних зернодробилок – особенности разных типов оборудования

Измельчители для зерновых могут быть бытовыми или промышленными. Агрегаты второго типа выделяются большими габаритами, крайне высокой производительностью и способностью перерабатывать грубый неочищенный продукт без вреда для их рабочих механизмов.

Бытовой измельчитель – это малогабаритное узкопрофильное оборудование. Оно способно перерабатывать только предварительно очищенное зерно с низким процентным содержанием шелухи. Тем не менее бытовые дробилки – это хороший вариант для домашнего хозяйства. Они позволяют получать сравнительно большие объемы измельченного зерна без значительных физических усилий своих владельцев.

В зависимости от своих конструктивных особенностей бытовые и промышленные измельчители делятся на следующие виды:

  • молотковые – выделяются простым устройством и неприхотливостью в обслуживании. Молотковая дробилка для зерна укомплектована режущими органами, расположенными непосредственно на роторе, который вращается внутри штатной приемной камеры;
  • роторные – этот вид хозяйственного оборудования один из самых популярных на рынке. Роторная дробилка оборудована прочными металлическими режущими органами, которые в процессе своего вращения бьются о стенки приемной камеры. В результате оператору удается получить большое количество тщательно измельченного зерна и отходов природного происхождения;
  • дисковые – в устройстве этого оборудования для дома режущие органы крепятся к валу при помощи специальных встроенных дисков. Это повышает прочность агрегата и позволяет ему перерабатывать твердую продукцию;
  • вальцовые – эти агрегаты предназначены не только для дробления, но и для перемалывания зерновых культур. Вальцовая дробилка оборудована рифлеными вальцами, способными тщательно дробить предварительно смоченный продукт.

Садовые измельчители для зерна делятся между собой по типу рабочего привода:

  • ручные – самые простые агрегаты. Ручная дробилка подходит для переработки небольших объемов подготовленных зерновых. Она не комплектуется двигателем, поэтому в движение режущие ножи оборудования приводятся под действием физических усилий оператора. К ручным относится зернодробилка крупного помола, которая не способна измельчать зерно до мелких фракций;
  • пневматические – чаще всего используются для дробления кукурузы и других видов зерновых. Оборудование этого типа работает достаточно быстро и помогает превращать цельный продукт в готовую кашу, которую можно использовать для вскармливания мелкой домашней птицы и молодых особей крупного рогатого скота;
  • электрические – агрегаты этого типа выделяются простотой конструкции и сравнительно высокой производительностью. Домашняя электрическая дробилка работает одинаково эффективно с сухим и мокрым зерном.

Среди фермеров, владеющих небольшими и средними хозяйствами, самой большой популярностью пользуются электрические роторные измельчители. В продажу они могут поступать как со стандартными, так и с фрезерно-турбинными ножами. Второй вариант показывает более высокую скорость и достойное качество измельчения, независимо от состояния и размеров зерна.

Это интересно: Цепь для бензопилы — особенности выбора по шагу цепи, типу звеньев

Виды дробилок

Дробилки можно разделить на несколько классов:

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

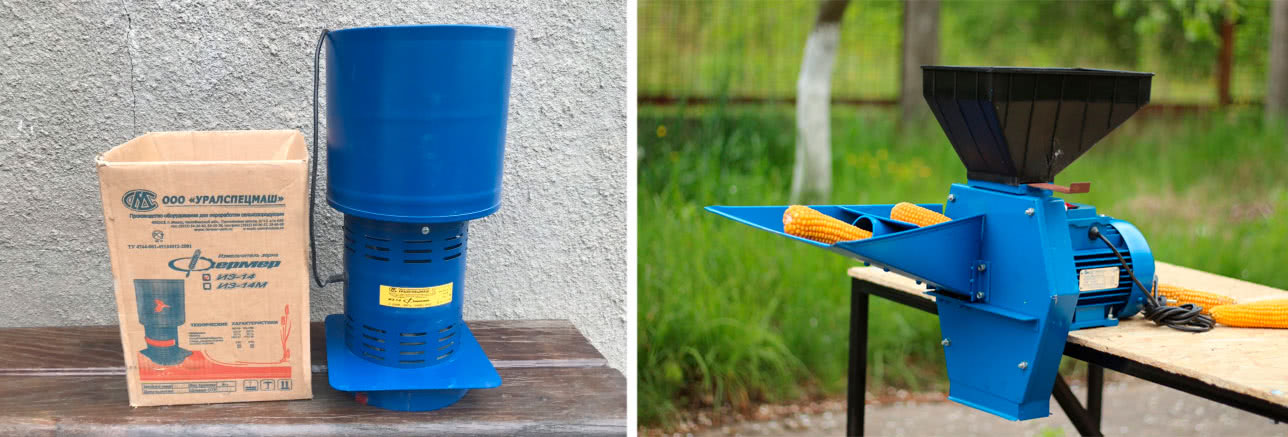

Бытовая зернодробилка


Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

https://youtube.com/watch?v=iz24r7qc-rc

https://youtube.com/watch?v=brIO3-AFnbg

https://youtube.com/watch?v=JgWsXvQHAt4

Описание

Что такое крупорушка

Аппарат применяется для быстрого приготовления корма из измельченного зерна. Иначе их называют зернодробилками. В промышленном масштабе крупорушки применяются на птицефабриках и заводах пищевой промышленности.

Чаще всего таким методом перерабатываются следующие продукты:

Главное отличие крупорушки от мельницы: зерна не перетираются в муку, а просто дробятся на несколько относительно крупных частей.

Где и как использовать

Использовать крупорушку очень просто. В верхней части находится бункер, куда загружается сырье. Измельчение осуществляется в барабане, который приводится в движение с помощью электродвигателя. В барабане зерно также смешивается с другими добавками – травой, сушеными овощами, соломой.

Чаще всего в личных хозяйствах крупорушку применяют для приготовления кормов птицам, свиньям и крупному рогатому скоту. Подобным образом на сельскохозяйственных производствах обрабатываются многие виды круп.

Принцип работы

Злаки отправляются в приемный бункер, после чего поступают порциями, пройдя этап калибровки. После предварительного этапа очистки от шелухи зерно попадает в барабан, в котором делится на четыре неодинаковые части. Разные размеры частичек обуславливают цикличность работы: сначала дробятся более крупные куски, затем мелкие поступают к еще более мелким, пока готовая продукция не приобретает одинаковый размер и красивый внешний вид.

Поступающий продукт можно автоматически сортировать, просто поставив на выходе сито. В результате более мелкие фракции пойдут на корм птице, крупные – для рогатого скота. Производительность крупорушки зависит от твердости и иных характеристик сырья и находится в интервале от 150 до 300 килограммов в час. Можно дополнительно оснастить аппарат шлифовальным устройством, и тогда высококачественное зерно можно употреблять в пищу и самим.

Центробежная

Принцип работы и конструкция в общих чертах напоминают электрическую кофемолку. Стенки резервуара снабжены ножами, которые измельчают зерна, поднятые под действием центробежной силы.

Регулировать размер полученного корма можно путем установки сита или решеток с ячеями разного калибра. Производительность зависит от остроты ножей и мощности электродвигателя.

Винтовая

Иначе она еще называется шнековой. Аппарат одновременно разрезает и слегка прессует зерно. Это происходит благодаря наличию металлического многогранника и колодок со шлицами внутри устройства.

Недостатком конструкции является затупление граней многогранника, что влияет на производительности, размер и качество готовых частей зерен. Если дополнительно оснастить агрегат ножами, можно удвоить производительность по сравнению с обычной шнековой крупорушкой.

Мельничная

Самая распространенная и простая в изготовлении крупорушка. Напоминают мельницу, изобретенную нашими далекими предками. Применяются износостойкие каменные жернова, которые не требуют затачивания.

Похожие записи:

Вторая жизнь кран-буксы. ремонт своими руками Default ThumbnailРучка на руль лентяйка своими руками Блокиратор на окна от детей: как установить и заблокировать Трансформаторы 5 способов, как избавиться от мух в доме и на даче Перемотка якоря электродвигателя
