В чем разница
Далее, соединяются V2 и W Опять соединяются последовательно две разные фазы
В итоге, неважно, какой именно вывод мы называем началом, а какой концом, важно, чтобы при подаче фаз на концы или начала обмоток не произошло замыкания магнитных потоков, создаваемых обмотками, то есть, совпало направление обмоток, или ещё точнее, направление магнитных потоков, которые создают обмотки
Таким образом электродвигатель включается по схеме треугольник. Ответ такой: — для нормального подключения двигателя в однофазную сеть через конденсатор требуется, чтобы номинальное напряжение обмотки двигателя было не больше фазного напряжения электрической сети.
Поэтому при запуске в свою очередь в 3 раза снижается мощность. Схема очень простая.
Реле времени KT1 Зачем нужна схема звезда-треугольник? То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом.
См. также: Объемы и нормы испытаний электрооборудования
Различия между «звездой» и «треугольником»
Поэтому при запуске в свою очередь в 3 раза снижается мощность. Посмотрите ещё раз внимательно на схему соединения: Что мы здесь видим: при включении треугольником напряжение вольт подаётся на одну обмотку, а при включении звездой — вольт подаётся на две последовательно соединённых обмотки, что в результате даёт те же вольт на одну обмотку. Крутящийся момент, возникающий после подключения трехфазного электродвигателя, является недостаточным для пуска.
Контакты НЗ нормально замкнутые KM2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.
Пуск двигателя звезда треугольник
Использовать конденсаторы для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Литература: 1
Важно только то, какое напряжение вы подаёте на обмотки двигателя. Все асинхронные двигатели имеют минимум три обмотки
Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.
Совет Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Фазное напряжение между фазой и нейтралью на шильдиках не обозначается. Рассмотрим, чем отличаются схемы пуска электромоторов и в чем между ними разница. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.
https://youtube.com/watch?v=HIRReK891qI

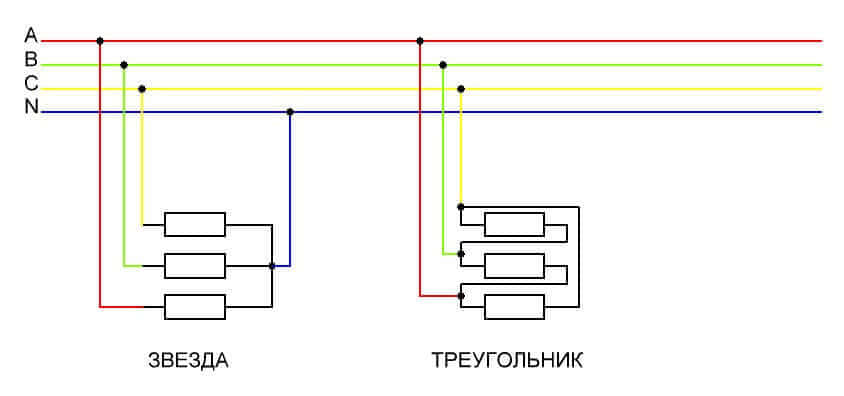

Подключение звезда и треугольник — в чем разница
Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.
Что представляет собой соединение обмоток звездой?
Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.
Отсюда выходит и понятие — нулевая точка.
Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.
Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.
Что представляет собой соединение обмоток в треугольник?
Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.
Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.
При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.
Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.
Разница между соединением обмотки в треугольник и звезду
Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.
https://youtube.com/watch?v=bhTPNRfL7SM
Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.
Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.
Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.
Важно
Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.
Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.
Преимущества соединения обмоток в звезду
Основные преимущества соединения обмоток в звезду заключаются в следующем:
- Понижения мощности оборудования с целью повышения надежности.
- Устойчивый режим работы.
- Для электрического привода такое соединение дает возможность плавного пуска.
Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.
Основными преимуществами соединения обмоток в треугольник являются:
- Повышения мощности оборудования.
- Меньшие пусковые токи.
- Большой вращающийся момент.
- Увеличенные тяговые свойства.
Оборудование с возможностью переключения типа соединения со звезды на треугольник
Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.
В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.
После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.
Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.
Посмотрите так-же интересное видео на эту тему:
Заказные номера
Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
Если сгорит два из трёх — вообще ни один не будет работать, поскольку они попарно подключаются на линейное напряжение. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами.
Контакты БКМ обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.
Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов
Особое внимание следует обратить на трех фазные двигатели западноевропейского образца, так как они предназначены для работы от напряжения в или вольт. Например, начало вывода 1 находится напротив конца 1
А это более наглядная картинка: Как правило, используется два конденсатора или два набора конденсаторов , которые условно называются пусковые и рабочие.
Использовать частотный преобразователь, который преобразует одну фазу вольт в три фазы вольт в этой статье мы рассматривать такой метод не будем Использовать конденсаторы этот метод мы и рассмотрим более подробно
Важно А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. А вот к началам обмоток необходимо подать напряжение, то есть, соединить их с проводами трех фаз
На схемах обычно концы обмотки нумеруются с лева на право. Именно за счёт этого и появляется возможность использовать для одного двигателя сразу два напряжения.
Для того, чтобы подключить такой электродвигатель к отечественным сетям, необходимо использовать только подключение по типу треугольник. Эти условия являются взаимоисключающими, поскольку для подключения к однофазной сети В номинальное напряжение обмотки двигателя должно составлять те же самые В. Существуют электромоторы, которые изначально не рассчитаны на возможность подключения в бытовую сеть.
Различные производители изготавливают реле пуска, необходимое для запуска электродвигателя. При рассмотрении генераторов, схемы — звезда и треугольник по параметрам аналогичны при функционировании электродвигателей
Важно А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. Контакт Q1 мотор-автомата служит для защиты от перегрузки двигателя.
Как работает пусковой переключатель со звезды на треугольник
Свойства соединения звезда – треугольник
Разберем свойства соединения обмоток электродвигателя по схемам звезда – треугольник на конкретном примере.
Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.
Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.S=380·143·1,73=94008 в·а.
Совет
Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.
При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все.
При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.
https://youtube.com/watch?v=iG-vTNb963I
Полная мощность станет равна S=380·143/3·1,73=31336 в·а.
Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях. Во-первых, непонимание электриками вышеупомянутых расчетов.
Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик “на автомате” подключает звездой и двигатель выходит из строя.
Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.
Т.е. непонимание свойств соединений и того что указано на шильдике.
Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.
Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е.
запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).Такой метод работает, к сожалению, не всегда.
Обратите внимание
Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает.
Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания. Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.
Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек
грозит выходом из строя электродвигателя
В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.
Если у вас есть замечания или мы в чем-то ошибаемся, пишите: electronpo@electronpo.ru
Схемы подключения электродвигателя. Звезда, треугольник, звезда
Загрузка…
|
+72 |
Существует два основных способа подключения трёхфазных электродвигателей: подключение звезда и подключение треугольник.
При соединении трёхфазного электродвигателя звездой концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание (рис 1).
При соединении трёхфазного электродвигателя треугольником обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей (рис 2).
Клеммные колодки электродвигателей и схемы соединения обмоток:
Не вдаваясь в подробности теоретических основ электротехники можно сказать, что электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем с соединением обмоток в треугольник, однако при соединении обмоток звездой двигатель не способен развить полную мощность. При соединении обмоток треугольником двигатель работает на полную паспортную мощность (примерно в 1,5 раз больше, чем при соединении звездой), но имеет очень большие значения пусковых токов.
Поэтому целесообразно (особенно для электродвигателей большой мощности) подключение по схеме звезда – треугольник; запуск осуществляется по схеме звезда, после чего (когда электродвигатель «набрал обороты»), происходит автоматическое переключение на схему треугольник.
Схема управления:
Подключение оперативного напряжения через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.
Включение пускателя К3, размыкает контакт К3 в цепи катушки пускателя К2 (блокировка случайного включения) и замыкает контакт К3, в цепи катушки магнитного пускателя К1 – он совмещен с контактами реле времени.
При включении пускателя К1 замыкается контакт К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.
Отключение пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. Включение пускателя К2, размыкает контакт К2 в цепи катушки пускателя К3.
Важно
На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся рабочее напряжение. Срабатывание магнитного пускателя К3 его силовые контакты К3, таким образом, соединяя концы обмоток U2, V2 и W2 – обмотки двигателя соединены звездой.
Далее срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2 – замыкаются силовые контакты К2 и подаётся напряжение на концы обмоток электродвигателя U2, V2 и W2. Теперь электродвигатель включен по схеме треугольник.
Схема пуска двигателя звезда-треугольник в формате dwg
Представляю Вашему вниманию схему пуска двигателя с переключением обмоток статора со «звезды» на «треугольник» выполненную в программе AutoCad в формате dwg. Перед тем как перейти к принципу работы схемы, давайте разберемся, а зачем нужно выполнять пуск асинхронного двигателя с переключением обмоток статора со «звезды» на «треугольник».
Связано это с тем, что при прямом пуске двигателя, возникают большие пусковые токи превышающие номинальный ток двигателя в 5 – 10 раз и используя схему переключения обмоток двигателя со звезды на треугольник, мы тем самым уменьшаем пусковые токи при пуске двигателя на пониженном напряжении, а затем его повышаем до номинального.
Подробно об изменении мощности при схеме соединении двигателя звезда-треугольник рассмотрено в статье: «Расчет мощности двигателя при схеме соединения звезда-треугольник».
Принцип работы схемы пуска двигателя звезда-треугольник
Перед пуском двигателя следует предварительно включить автоматический выключатель QF1. Затем, для пуска двигателя, следует нажать кнопку SB2 «ПУСК». Срабатывает контактор КМ1 , замыкаются его силовые контакты, контактом КМ1.1 мы шунтируем кнопку SB2, тем самым создаем самоподхват кнопки, так как кнопка у нас используется с самовозвратом.
Одновременно с контактором КМ1, срабатывает реле времени КТ1. Через нормально закрытые контакты КТ1.1 и КМ2.1 срабатывает контактор КМ3 и своими силовыми контактами соединяет обмотку статора двигателя «звездой».
По истечению времени, контакт реле времени КТ1.1 в цепи контактора КМ3 разомкнется, отключая контактор КМ3. В это же время, контакт реле времени КТ1.2 замкнется в цепи контактора КМ2 и своими силовыми контактами соединяет обмотку статора двигателя «треугольником».
Для защиты двигателя от перегрузки применяется тепловое реле КК1, в случае перегрева двигателя, контакт КК1.1 разомкнется, тем самым разомкнув цепь питания контакторов и двигатель отключится.
Если у вас двигатель не большой мощности от 0,06 до 7,5 кВт, можно вместо теплового реле использовать автоматический выключатель типа MS, у которого реализована функция тепловой защиты двигателя.
Хотел бы еще предложить альтернативную схему, в случае, когда возникли проблемы с выбором типа реле времени (например по габаритам не подходит) у которого должны быть контакты:
- один размыкающий контакт, имеющий выдержку времени при срабатывании реле;
- один замыкающий контакт, имеющий выдержку времени при срабатывании реле;
Предлагаю использовать следующую схему с использованием реле времени, у которого есть только размыкающий контакт и дополнительно промежуточное реле.
Принцип работы схемы следующий
При нажатии кнопки SB2 одновременно срабатывает реле времени КТ1 и промежуточное реле KL1, контакт KL1.1 мгновенно замыкается и через нормально закрытый контакт КМ2.1 срабатывает контактор КМ3.
Спустя определенное время, контакт КТ1.1 разомкнется, тем самым сняв напряжение с катушки реле KL1, в это время контакт KL1.1 размыкает цепь включения контактора КМ3, а в цепи включения контактора КМ2 замыкается, и если контакт КМ3.1 замкнут, то включается контактор КМ2.
Данная схема может быть дополнена переключателем с выбором режимов: «Ручной», «Автоматически», электронным таймером, например насос может включается в определенное время суток и другими устройствами.
Как управлять переключениями электродвигателя
Часто для пуска электрического двигателя большой мощности используется переключение соединения «треугольник» в «звезду», это необходимо для снижения параметров тока при пуске. Иными словами, пуск двигателя происходит в режиме «звезда», а вся работа осуществляется на соединении «треугольник». Для этой цели используется контактор на три фазы.
Необходимо при автоматическом переключении выполнить обязательные условия:
- сделать блокировку контактов от одновременного срабатывания;
- обязательное исполнение работы, с задержкой времени.
Задержка времени необходима для 100%-го отключения соединения «звезда», иначе при включении соединения «треугольник» возникнет между фазами КЗ. Используется реле времени (РВ), которое выполняет задержку переключения на интервал от 50 до 100 миллисекунд.
Какими способами можно сделать задержку времени переключений
Когда применяется схема «звезда и треугольник», надо обязательно выполнять задержку времени включения соединения (Δ), пока не отключится соединение (Y), специалистами отдается предпочтение трем методам:
- с помощью контакта нормально разомкнутого в реле времени, который проводит блокировку схемы «треугольник», когда происходит пуск электродвигателя, а момент переключения контролирует токовое реле (РТ);
- используя таймер в реле времени современного исполнения, который имеет способность переключать режимы с интервалом от 6 до 10 секунд.
Стандартная схема переключения
Классический вариант переключения со «звезды» на «треугольник» специалистами считается надежным способом, он не требует больших затрат, прост в исполнении, но, как и любой другой способ, имеет недостаток — это габаритные размеры РВ (реле времени). Этот тип РВ гарантированно выполняет задержку времени намагничиванием сердечника, а чтобы размагнитить его, требуется время.
Схема смешанного (комбинированного) включения работает следующим образом. Когда оператор включает трехфазный выключатель (АВ), пускатель электродвигателя приготовлен к действию. Через контакты кнопки «Стоп», нормально замкнутого положения и через нормально разомкнутые контакты кнопки «Пуск», которую нажимает оператор, электрический ток проходит в катушку контактора (КМ). Контакты (БКМ) обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.
Реле в схеме (КМ) обеспечивает способность отключения оператором кнопкой «Стоп» электрический двигатель. Когда «фаза управления» проходит через пусковую кнопку, она также проходит замкнутые нормально расположенные контакты (БКМ1) и контакты (РВ) — запускается контактор (КМ2), силовые контакты его обеспечивают подачу напряжения на соединение (Y), начинается раскрутка ротора электродвигателя.
https://youtube.com/watch?v=l1LB48MiwDA
Когда оператор осуществляет пуск двигателя, контакты (БКМ2) в контакторе (КМ2) размыкаются, это порождает неработающее состояние силовых контактов (КМ1), которые обеспечивают питание соединения двигателя Δ.
Токовое реле (РТ) срабатывает практически сразу из-за высоких значений тока, которое включено в цепь токовых трансформаторов (ТТ1) и (ТТ2). Управляющая цепь катушки контактора (КМ2) шунтируется контактами токового реле (РТ), что не дает сработать (РВ).
В цепи контактора (КМ1) блок контактов (БКМ2) размыкается при запуске (КМ2), что не дает сработать катушке (КМ1).
С набором нужного параметра оборотов вращения ротора двигателя контакты токового реле размыкаются, так как пусковой ток уменьшается в управлении контактора (КМ2), одновременно с размыканием контактов, подающих напряжение на соединение обмотки (Y), БКМ2 соединяются, что приводит в рабочее положение контактор (КМ1), а в его цепи блок контактов БКМ2 размыкается, и, как следствие, обесточивается РВ. Преобразование включения «треугольника» в «звезду» происходит после остановки двигателя.
Важно! Временное реле отключается не сразу, а с задержкой, что дает некоторое время в цепи (КМ1) контактам реле быть замкнутым, этим обеспечивается пуск (КМ1) и работа двигателя по схеме «треугольник»
Недостатки стандартной схемы
Несмотря на надежность работы классической схемы переключения с одного соединения на другое соединение электрического двигателя большой мощности, она имеет свои неудобства:
надо правильно делать расчет нагрузки на вал электродвигателя, иначе он будет долго набирать обороты, что не даст быстро сработать токовому реле и затем переключиться на работу по соединению Δ, а также в этом режиме крайне нежелательно долго эксплуатировать двигатель;
