Повтори изобретение легендарного николы теслы! 4 катушки теслы из подручных материалов

Описание прибора

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

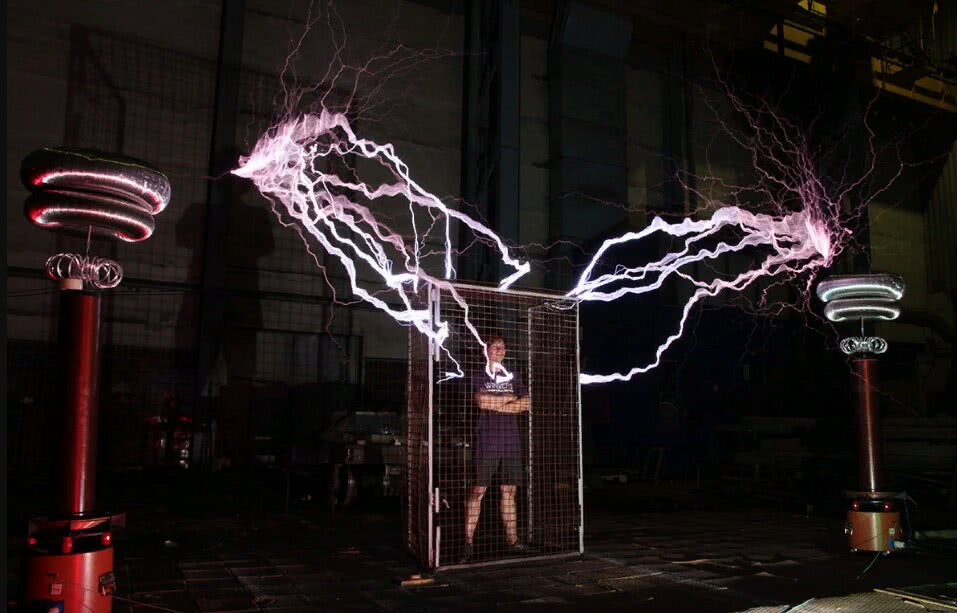

Огромная катушка Тесла

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Настольная катушка Тесла, продающаяся сегодня в качестве сувенира

Рекуперативное торможение

В автомобиле Тесла всего две педали и подножка для левой ноги, чтобы было куда ее девать при вождении)

педали в автомобиле Тесла

На самом же деле управлять автомобилем можно всего с помощью одной педали: педали газа. На английский манер такой способ вождения электрокаров называется one pedal driving. Почему это возможно на электрокарах?

Давайте для начала разберемся, как вообще происходит торможение в простом автомобиле на ДВС?

Когда мы нажимаем педаль тормоза, у нас тормозные колодки прижимаются к тормозным дискам, и автомобиль начинает тормозить. Куда уходит вся кинетическая энергия движущегося автомобиля? Она превращается в тепло и рассеивается в окружающем пространстве. Можете потрогать тормозные диски после длительного торможения. Они будут очень горячие.

Но вот в автомобилях Тесла торможение происходит совсем по другому принципу. Да, там тоже имеются тормозные колодки и диски, но они используются намного реже, чем у авто с ДВС. Как происходит торможение в Тесла? Как только вы отпускаете педаль газа, автомобиль начинает останавливаться, то есть активируется система рекуперативного торможения. В этом случае двигатель превращается в генератор электрической энергии. Куда уходит энергия от торможения? Если в простых автомобилях она уходила в тепло, то здесь двигатель в роли генератора начинает подзаряжать аккумуляторы. То есть можно сказать, что вся кинетическая энергия автомобиля превращается в электричество и запасается в аккумуляторах. Но почему же происходит процесс торможения? Дело в том, образующееся магнитное в обмотках статора будет тормозить ротор, поэтому и происходит торможение вала двигателя.

Для полной остановки электромобиля потребуется педаль тормоза, которую нажимают в самом конце остановки. Отсюда следует, что тормозные колодки на Тесле надо менять в разы реже, чем на автомобиле с ДВС.

Принцип работы

Большинство ошибок, допускаемых любителями при сборке, связано с непониманием принципа работы устройства. Стараясь имитировать, считая прибор простым трансформатором, они забывают о необходимости ясно представлять, как на самом деле она должна действовать КТ. Предусмотрено две обмотки. Одна именуется первичной, другая вторичной. К первой (разрядник) подводятся провода, идущие к внешнему источнику питания. Вокруг создается электромагнитное поле. Когда колебательный контур наберет достаточно мощности, заряд по воздуху передается на вторую обмотку.

Частично переданная энергия преобразуется в напряжение. Причем есть закономерная взаимосвязь между этой величиной и временем, за которое образуется колебательный контур. Показатели прямо пропорциональны. Наличие двух колебательных контуров и является принципиальным отличием катушки Тесла от простого трансформатора. Причем результат работы первой заключается в появлении видимых стримеров – разрядов молнии искусственного происхождения. В результате происходит ионизация водорода, содержащегося в воздухе, как и во время сильной грозы.

Устройство катушки Тесла

В настоящее время существует много схем, по которым изготовливают катушки Тесла. Наиболее простой трансформатор Тесла состоит и следующих элементов:

• Источник питания
• Трансформатор
• Конденсаторы
• Первичная и вторичная обмотки катушки
• Тороид
  Разрядник
• Заземление

Вторичная обмотка катушки

Наиболее значимым элементом в катушке Тесла является вторичная обмотка. Можно своими руками изготовить трансформатор Тесла. Сначала нам потребуется найти каркас-основу для вторичной обмотки. Для этого хорошо подойдет пластиковая канализационная труба. Соотношение длины к диаметру трубы должно быть от 4:1 до 5:1.Т.е. длина каркаса должна превышать диаметр в 4-5 раз.

На такую трубу надо намотать порядка 1000 витков проволоки. Для обмотки лучше брать медный провод в изоляции диаметром от 0,08 до 0,3 мм. Намотка должна быть аккуратной, плотной, без перехлёстов. После того, как обмотка закончена, следует покрыть её несколькими слоями лака. Это предохранит обмотку от физических повреждений и от пробоев электричества.

Первичная обмотка

Для первичной обмотки можно взять медную трубку толстого диаметра или толстый кабель. Для не слишком сильных трансформаторов Тесла подойдет медная трубка или провод диаметром 5-6 мм. Если планируется более мощная катушка, то диаметр трубы или провода для намотки увеличивают исходя из планируемой мощности.

Для первичной обмотки потребуется всего несколько витков провода или медной трубки. Обычно делают от 3-х до 10 витков. По своей форме первичную обмотку можно делать как цилиндрическую, так и в виде конуса или изготовить в одной плоскости.

Другие элементы трансформатора Тесла

Тороид создает поле статического электричества. Помогает накапливать энергию для разряда . А также применение тороида в конструкции катушки Тесла защищает вторичную обмотку. Статическое электричество, создаваемое тороидом, отталкивает ионизированные газовые каналы, возникающие на тороиде или разряднике — стримеры. Эти стримеры можно наблюдать в виде тонких светящихся нитей.

Можно вместо тороида поставить простой разрядник. Он изготавливается в виде заостренного металлического штырька. Для небольших трансформаторов Тесла хорошо подойдет шарик от пинг-понга, обмотанный фольгой. Один из концов проволоки от вторичной обмотки подсоединяют к фольге этого шарика.

Чтобы защитить от попадания стримеров на первичную обмотку можно поставить кольцо защиты. Такое защитное кольцо изготовляется из одного медного витка. Проволока должна быть потолще диаметром, чем материал первичной обмотки. А диаметр самого защитного кольца делают шире диаметра первичной обмотки катушки. Кольцо защиты надо заземлить.

Существует множество модификаций катушки Тесла. В продаже такие катушки стоят очень дорого и применяются для демонстрации дуговых разрядов, спарков (искровой разряд), коронных разрядов и светящихся ионизированных газовых каналов — стримеров. Любители своими руками изготавливают катушки Тесла. Существует множество схем и видео того, как это можно сделать в домашних условиях.

Но во всех схемах основа остается неизменной. Это сама катушка из 2-х обмоток, разрядник, источник питания и еще пара элементов. Это не сложно сделать, и каждый, кто умеет держать паяльник в руках, способен на это. А с помощью такой катушки можно удивлять друзей, показывая фокусы, зажигая лампочку без проводов в своих руках. В этой статье читайте о том, как изготовить простую катушку Тесла в домашних условиях.

Понятие эфира и идеи Теслы

Теперь мы знаем, из чего состоит катушка Тесла. Но какова история этого изобретения? Чтобы ответить на этот вопрос, стоит разобраться с тем, что же такое эфир.

В настоящий момент теория эфира не используется в современной физике, так как после появления теории относительности необходимость в понятии «эфир» просто отпала.

Тем не менее, появляются новые взгляды на концепцию эфира, и полностью списывать ее со счетов не стоит. Многие ученые до сих пор ведут споры о том, существует эфир, или нет, а в физике даже появился новый раздел, изучающий этот вопрос (эфиродинамика).

Никола Тесла своими опытами доказывал существование эфира. У ученого была идея использовать эфир как источник энергии. Так, Тесла хотел отказаться от проводной передачи энергии и передавать электричество по всему миру без проводов посредством эфира. Для этого предполагалось на полюсах Земли установить две гигантские катушки.

К сожалению, выбранное Теслой направление не разрабатывалось на более глубоком уровне. Вдобавок его считали странным ученым, который так и не захотел выйти на путь поиска экономических выгод своих исследований. Кроме этого наступала другая эра – время вакуумных изобретений.

Многие архивы Теслы были утеряны при загадочных обстоятельствах. Даже если Тесла и узнал, как получить практически неиссякаемый источник энергии, то сейчас эта информация недоступна. Редкий гений Теслы опередил свое время, а мир оказался просто не готов к его идеям.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

Пропускаем конец проволоки для намотки в трубу.

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.

Затем присоединяем вторичную обмотку катушки на свое место на основе.

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.

Потом надеваем катушку L1 на L2.

Собираем все элементы катушки Тесла по по этой схеме.

Схема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Почему асинхронный двигатель лучше, чем ДВС

График зависимости крутящего момента (Н⋅м) от оборотов двигателя внутреннего сгорания (ДВС) выглядит примерно вот так:

График зависимости крутящего момента от оборотов в ДВС

Поэтому, соединять вал двигателя ДВС напрямую с колесами – так себе идея.

В этом случае требуется трансмиссия и коробка передач

трансмиссия и коробка передач в автомобилях с ДВС

Также не забывайте, что линейное движение поршней должно быть преобразовано во вращательное движение. Это очень трудоемкий процесс, так как приходится балансировать весь двигатель, чтобы было как меньше вибраций при работе.

принцип работы двигателя ДВС

Да и для того, чтобы запустить такой двигатель, нам также понадобится стартер. А как вы знаете, без аккумулятора стартер не заведется. Ну или “с толкача”).

Еще один минус ДВС в том, что выдаваемая им мощность очень неравномерна, поэтому надо использовать маховик.

К очевидным минусам ДВС можно также добавить его высокую стоимость, выбросы выхлопных газов в окружающую среду, высокую стоимость топлива, ограниченный ресурс, так как очень много трущихся деталей, низкий КПД, сильный шум, большой вес, замена расходников, а также, как мы уже говорили, требуется обязательно коробка переключения передач.

Зависимость крутящего момента от оборотов электродвигателя на автомобилях Тесла выглядит так

Скорость вращения двигателя может быть от нуля и до 18 000 оборотов в минуту! Как вы видите, почти во всем диапазоне эта зависимость почти равномерная. Значит, нет надобности в трансмиссии и коробке передач.

Если даже сравнивать ДВС и асинхронный двигатель, то можно увидеть существенную разницу весе и выдаваемой мощности. Отношение веса к выдаваемой мощности у ДВС 0,8 кВт/кг, а у асинхронного двигателя 8,5 кВт/кг. Разница более, чем в 10 раз!

сравнение двигателя ДВС и асинхронного двигателя

Кто вы, мистер Тесла?

Тесла — это новая цивилизация. Ученый был невыгоден правящей элите, невыгоден и сейчас. Он настолько опередил свое время, что до сих пор его изобретения и эксперименты не всегда находят объяснение с точки зрения современнейшей науки. Он заставлял светиться ночное небо над всем Нью-Йорком, над Атлантическим океаном и над Антарктидой, он превращал ночь в белый день, в это время волосы и кончики пальцев у прохожих светились необычным плазменным светом, из-под копыт лошадей высекались метровые искры.

Теслу боялись, он мог запросто поставить крест на монополии по продаже энергии, а если бы захотел, то мог бы сдвинуть с трона всех Рокфеллеров и Ротшильдов вместе взятых. Но он упрямо продолжал эксперименты, до тех пор, пока не погиб при таинственных обстоятельствах, а его архивы были выкрадены и местонахождение их до сих пор неизвестно.

Простая схема генератора Теслы

Электроника для самоделок вкитайском магазине.

Для сборки схемы необходимы:

1. Медный эмалированный провод толщиной 0,1-0,3 мм, длиной 200 м.

2. Пластиковая труба диаметром 4-7 cм, длиной 15 см для каркаса вторичной обмотки.

3. Пластиковая труба диаметром 7-10 cм, длиной 3-5 см для каркаса первичной обмотки.

4. Радиодетали: транзистор D13007 и охлаждающий радиатор для него; переменный резистор на 50 кОм; постоянный резистор на 75 Ом и 0,25 вт; блок питания напряжением на выходе 12-18 вольт и током 0,5 ампера; 5. Паяльник, оловянный припой и канифоль.

https://youtube.com/watch?v=9xN_S8-ZYbY

Подобрав нужные детали, начните с намотки катушки. Наматывать следует на каркас виток к витку без перехлёстов и заметных пробелов, примерно 1000 витков, но не менее 600. После этого нужно обеспечить изоляцию и закрепить намотку, лучше всего для этого использовать лак, которым покрыть обмотку в несколько слоёв.

Для первичной обмотки (L1) используется более толстый провод диаметром 0,6 мм и более, обмотка 5-12 витков, каркас для неё подбирается хотя бы на 5мм толще вторичной обмотки.

Далее соберите схему, как на рисунке выше. Транзистор подойдет любой NPN, можно и PNP, но в этом случае необходимо поменять полярность питания, автор схемы использовал BUT11AF, из отечественных, которые ничем не уступают, хорошо подходят КТ819, КТ805. Для питания качера – любой блок питания 12-30В с током от 0,3 А.

Трансформатор Тесла

Выше сказано, что в основе передающих устройств лежали катушки Тесла, допустимо назвать резонансными трансформаторами. Посредством трансформаторной связи на катушку Тесла закачивается высокий потенциал. Заряд идёт до пробоя разрядника, потом начинаются колебания на резонансной частоте. Если одна трансформаторная связь через катушку с большим количеством витков передаёт высокое напряжение на излучатель или разрядник.

Любой волен убедиться, что конструкция башни Ворденклиф напоминает гриб, но в основании лежит плоская катушка Тесла. В качестве излучателя применяется больших объёмов тор, обладающий ёмкостным сопротивлением. В современном виде промежуточный контур содержит обычные конденсаторы, настраиваемые под параметры «бублика». Большим достоинством конструкции считается отсутствие ферромагнитных материалов.

Как проверить катушку

Для проверки работоспособности катушки Теслы включаем питание и подносим к устройству люминесцентную лампочку – она должна светиться. Это подтверждает наличие электромагнитного поля в катушке. Если устройство не функционирует, необходимо поменять местами выводы первой обмотки, после чего проверить транзистор – возможно, он пробит.

Транзистор может быть изначально неисправным либо не соответствовать по параметрам. Поэтому при подготовке элементов их необходимо проверить на исправность при помощи мультиметра.

При тестовом включении катушки нужно контролировать нагрев транзистора. Иногда требуется установка радиатора охлаждения и даже компьютерного вентилятора, которые предотвратят перегрев и выход из строя транзистора.

Описание прибора

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Искровик

Искровик нужен для коммутации питания и возбуждения колебаний в контуре. Если в схеме не будет искровика , то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание! Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дросселей — когда искровик замкнут дроссель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью. Да, если бы в розетке было 200 кгц, разрядник естественно был бы не нужен.

и ещё:

Наконец-то очередь дошла и до самого трансформатора Тесла: первичная обмотка состоит из 7-9 витков провода очень большого сечения, впрочем подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться. На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) . Тор можно изготовить из вентиляционной гофры.

И ещё:

Как это не удивительно, однако у этого замечательного устройства до сих пор нет никакого практического применения. Некоторые создают аттракционы, другие светильники и фокусы. Один чудак и вовсе умудрился создать новогоднюю ёлку. Цвета у него получились благодаря нанесению разных веществ на излучатель. Например если нанести раствор какой нибудь борной кислоты, то будет корона зеленая. Если марганца ,то вроде ярко синяя, если лития, то малиновый. Так что, катушка Теслы в руках современного человека превратилась в игрушку и только.

Практическое применение трансформатор тесла

Величина напряжения на выходе трансформатора Тесла иногда достигает миллионов вольт, что формирует значительные воздушные электрические разряды длиной в несколько метров. Поэтому такие эффекты применяют в качестве создания показательных шоу.

Катушка Тесла нашла практическое применение в медицине в начале прошлого века. Больных обрабатывали маломощными токами высокой частоты. Такие токи протекают по поверхности кожи, оказывают оздоравливающее и тонизирующее влияние, не причиняя при этом никакого вреда организму человека. Однако мощные токи высокой частоты оказывают негативное влияние.

Трансформатор Тесла применяется в военной технике для оперативного уничтожения электронной техники в здании, на корабле, танке. При этом на короткий промежуток времени создается мощный импульс электромагнитных волн. В результате в радиусе нескольких десятков метров сгорают транзисторы, микросхемы и другие электронные компоненты. Это устройство действует абсолютно бесшумно. Существуют такие данные, что частота тока при функционировании такого устройства может достигать 1 ТГц.

Иногда на практике такой трансформатор применяется для розжига газоразрядных ламп, а также поиска течи в вакууме.

Эффекты катушки Тесла иногда используют в съемках фильмов, компьютерных играх.

В настоящее время катушка Тесла не нашла широкого применения на практике в быту.

Новое в трансформаторах тесла

В настоящее время остаются актуальными вопросы, которыми занимался ученый Тесла. Рассмотрение этих проблемных вопросов дает возможность студентам и инженерам институтов взглянуть на проблемы науки более широко, структурировать и обобщать материал, отказаться от шаблонных мыслей. Взгляды Тесла актуальны сегодня не только в технике и науке, но и для работ в новых изобретениях, применения новых технологий на производстве. Наше будущее даст объяснение явлениям и эффектам, открытым Теслой. Он заложил для третьего тысячелетия основы новейшей цивилизации.

схема трансформатора тесла на транзисторе

Схема трансформатора тесла выглядит невероятно просто и состоит из:

1. первичной катушки, выполненной из провода сечением не менее 6 мм², около 5-7 витков;
2. вторичной катушки, намотанной на диэлектрик, это провод диаметром до 0,3 мм, 700-1000 витков;
3. разрядника;
4. конденсатора;
5. излучателя искрового свечения.

Главное отличие трансформатора Теслы от всех остальных приборов — в нем не применяются ферросплавы в качестве сердечника, а мощность прибора, независимо от мощности источника питания, ограничена только электрической прочностью воздуха. Суть и принцип действия прибора в создании колебательного контура, который может реализовываться несколькими методами:

1. Генератор колебаний частоты, построенный на основе разрядника, искрового промежутка.
2. Генератор колебания на лампах.
3. На транзисторах.

Видео: Трансформатор Тесла

Пошаговое объяснение процесса сборки и запуска одного из самых мощных трансформаторов Тесла в России. Конструктор: Блотнер Борис

Некоторые сведения об искровике

Искровик предназначен для возбуждения колебаний в контуре. Если его в схеме не будет, то питание пойдет, а вот резонанс — нет. Кроме того, блок питания начинает «пробивать» через первичную обмотку, что практически гарантированно приводит к короткому замыканию! Если искровик не замкнут, высоковольтные конденсаторы не могут заряжаться. Как только происходит его замыкание, в контуре начинаются колебания. Именно для предотвращения некоторых проблем используют дросселя. Когда искровик замыкается, дроссель предотвращает утечку тока от блока питания, а уж потом, когда контур будет разомкнут, начинается ускоренная зарядка конденсаторов.

Второй этап

Переходим к изготовлению первичной обмотки генераторной установки Тесла. Для этого вам понадобится толстый изолированный провод из алюминия или из меди. Кстати, чем больше диаметр выбранного вами провода, тем лучше. Хотя есть определенные ограничения, поэтому провод сечением 10 мм² будет нормально.

Что касается количества витков, то 5-6 штук будет в самый раз. А вот концы обмотки надо вывести вертикально вверх в одну сторону, при этом надо сделать так, чтобы оба конца находились на одном уровне. В принципе, все, первичная обмотка генератора Тесла своими руками (схема несложная) сделана.

Подобие с качелями

Для лучшего понимания накапливания, большой разности потенциалов контуром, представьте качели, раскачивающиеся оператором. Тот же контур колебания, а человек служит первичной катушкой. Ход качели – это электрический ток во второй обмотке, а подъем – разность потенциалов.

Оператор раскачивает, передает энергию. За несколько раз они сильно разогнались и поднимаются очень высоко, они сконцентрировали в себе много энергии. Такой же эффект происходит с катушкой Тесла, наступает переизбыток энергии, случается пробивание и виден красивый стример.

Раскачивать колебания качелей нужно в соответствии с тактом. Частота резонанса – число колебаний в сек.

Длину траектории качели обуславливает коэффициент связи. Если раскачивать качели, то они быстро раскачаются, отойдут ровно на длину руки человека. Этот коэффициент единица. В нашем случае катушка Тесла с повышенным коэффициентом – тот же трансформатор.

Человек толкает качели, но не держит, то коэффициент связи малый, качели отходят еще дальше. Раскачивать их дольше, но для этого не требуется сила. Коэффициент связи больше, чем быстрее в контуре накапливается энергия. Разность потенциалов на выходе меньше.

Добротность – противоположно трению на примере качелей. Когда трение большое, то добротность маленькая. Значит, добротность и коэффициент согласовываются для наибольшей высоты качели, или наибольшего стримера. В трансформаторе второй обмотки катушки Тесла добротность – значение переменное. Два значения сложно согласовать, его подбирают в результате опытов.
