Fm антенна своими руками

Какую антенну выбрать для коротковолнового приёма

Независимо от того, какую антенну вы выберите, лучше всего, чтобы она была внешней (на улице), наиболее высоко расположена и находилась подальше от линий электропередач и металлической крыши (для снижения помех).

Почему внешняя антенна лучше комнатной? В современной квартире и многоквартирном доме находится множество источников электромагнитного поля, которые являются настолько сильным источником помех, что зачастую приемник принимает одни помехи. Естественно, что внешняя антенна (даже на балконе) будет меньше подвержена действию этих помех. Кроме этого, железобетонные здания экранируют радиоволны, а следовательно внутри помещения полезный сигнал будет слабее.

Всегда используйте коаксиальный кабель для связи антенны с приемником, это также снизит уровень помех.

Инструкция по сборке

Самостоятельное изготовление антенного усилителя для автомагнитолы считается простым занятием, которое проводится за 4 этапа. На первом из них нужно подготовить предметы, которые могут понадобиться во время изготовления и установки антенны. После этого проводится сборка устройства и его установка на автомобиле. Завершает процесс подключение прибора.

Производство неактивной установки

Легче всего сделать своими руками пассивные усилители. Они имеют простую конструкцию, разобраться в которой сможет даже новичок.

Для выполнения поставленной задачи понадобятся следующие предметы:

• медная проволока (не более 2 мм в диаметре);
• отвертка;
• напильник;
• крепежные детали;
• термический клей.

Перечень инструментов и материалов может меняться в зависимости от марки и модели автомобиля.

Процесс изготовления пассивной установки предусматривает выполнение нескольких обязательных действий. Среди их есть такие:

1. Проволоку скручивают в спираль.
2. Ее насаживают на винт, закрепляя гайкой и контргайкой.
3. Для прочности соединения место контакта крепежных деталей с проволокой обрабатывают термическим клеем.
4. После высыхания нанесенного состава изделие шлифуют напильником или наждачной бумагой.
5. Готовое устройство крепят к корпусу транспортного средства.
6. Подключают провода и проверяют изделие в работе.

Дополнительно можно покрыть антенну грунтовкой и покрасить в выбранный цвет.

Создание активного вида приборов

Самостоятельно смастерить активное устройство намного труднее, чем пассивное. Это объясняется необходимостью создания усилителя, улучшающего прием сигнала.

Для FM-антенны своими руками понадобится несколько инструментов и немного материалов. В их список входят:

• паяльник;
• кусачки;
• медная проволока (диаметр 2 мм);
• усилитель;
• разъем, подходящий для магнитолы;
• клей.

В качестве усилителя лучше всего использовать устройство, снятое со старого телевизора. Оно будет хорошо справляться со своими обязанностями и улучшать качество принимаемого сигнала.

1. К усилителю припаивают провод, идущий к магнитоле.
2. К противоположному концу крепят разъем.
3. Подключают штекер антенны.
4. В корпусе автомобиля просверливают 2 отверстия.
5. Провод, идущий от устройства, прокладывают по периметру двери.
6. Чтобы он не выпадал, его фиксируют при помощи клея.
7. Приемник крепят к крыше авто.
8. Прокладывают кабель, идущий к магнитоле.

Особенности монтажа и подключения

Для того чтобы быстро и качественно выполнить работу, необходимо придерживаться предусмотренных правил и учитывать все важные нюансы. Если ответственно подойти к заданию, то можно избежать каких-либо проблем и добиться хорошего результата.

1. Устройство любого типа нужно устанавливать на предварительно очищенную поверхность. Для этого используют специальные средства, способные обезжирить выбранное место.
2. Прокладывать провода нужно только после окончания установки изделия.
3. Конструкция автомобильной антенны должна иметь 3 провода: для заземления, питания и контакта.
4. Контактный провод и кабель питания следует объединить друг с другом. Благодаря этому можно упростить установку и улучшить качество принимаемого сигнала.
5. Антенна, установленная на внешней части кузова автомобиля, должна быть надежно защищена от воздействия окружающей среды. В противном случае дождь или снег могут стать причиной окисления металлических частей устройства.
6. Запрещается монтировать антенну рядом с другими металлическими приборами.

Изготовить и подключить антенны для автомагнитолы сможет каждый владелец транспортного средства. Для этого нужно подробно изучить правила выполнения этой работы и стараться не допускать ошибок. Самодельное устройство способно полноценно заменить покупное и хорошо справляться со своими обязанностями.

https://youtube.com/watch?v=hYjaFQHKU6Y

https://youtube.com/watch?v=HToTy2TYUeo

Когда вышитая картина уже готова, ее необходимо вставить в раму, чтобы миниатюра могла украсить интерьер.…

В процессе шитья мастерицы часто пользуются разными специальными технологиями, которые улучшают внешний вид изделия. Большую…

Самодельная книга — интересный подарок для ребенка раннего возраста и подростка. Есть много способов, как…

голоса

Рейтинг статьи

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

• анкерный болт;
• набор для паяния;
• около 3000 мм мягкой проволоки, сделанной из меди;
• чехол из пластика;
• схему для усилительного устройства;
• транзистор КТ368А;
• провод, который будет вести в салон автомобиля;
• для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

• при помощи магнитов;
• используя вакуумные присоски;
• струбцинами;
• установить место для штатной антенны;
• при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

1. Взять проволоку и нарезать резьбу.
2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
3. Закрутить первую гайку.
4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
5. Зафиксировать все контргайкой.
6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
7. Зачистить центральную жилу радиокабеля.
8. Намотать несколько витков защищенной жилы, закрепить все гайками.
9. Соединить экран провода с корпусом транспортного средства.
10. Подсоединить ко второму концу кабеля антенный разъем.
11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

Разновидности модельного ряда

Каждый, кто решил соорудить антенну для FM радио своими руками, должен понимать, что основная задача такого устройства состоит в том, чтобы улавливать транслируемый сигнал, усиливать его и передавать на вход используемого приёмника. В зависимости от требуемого диапазона, итоговый агрегат может отличаться не только типом конструкции, но и габаритами. Опытные специалисты утверждают, что современный рынок располагает огромным разнообразием антенн, а некоторые из них можно смело назвать сложнейшими инженерными сооружениями, которые могут занимать до нескольких тысяч квадратных метров.

В стандартной модели приёмное устройство может быть оснащено универсальным проводником, который подвешен над поверхностью земли на защитных изоляторах. Те электромагнитные волны, которые пересекают такой агрегат, наводят в нём переменное напряжение высокой частоты и передают его на вход радиоприёмника. Конечное устройство усиливает сигнал, за счёт чего из него выделяется специфическая низкочастотная составляющая, а сам пользователь слышит качественный звук.

https://youtube.com/watch?v=C3SRgRq3RSE

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.

В современных условиях стремительными темпами растет число радиолюбителей. Из них очень многие желают, находясь на отдыхе, на природе, принимать достаточно качественные радиосигналы. Любимая музыка на любимых волнах является залогом хорошего настроения и позитивного отдыха.

Причины затухания сигнала

Величина затухания зависит от:

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Аналоговые сообщения при усилении сохраняют все приобретенные искажения и шумы. Соотношение сигнал\шум постепенно ухудшается, и в некоторый момент усиление теряет смысл, т. к. невозможно восстановить информацию.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

https://youtube.com/watch?v=Vn-1T8C6cV0

Источник

Радиоантенна своими руками

Многих беспокоит вопрос: какая автомобильная антенна для радио лучше, как подобрать подходящую модель. Однако можно не тратить деньги, соорудив хороший усилитель сигнала своими руками.

Перед тем, как усилить сигнал радиоприёмника в домашних условиях, нужно убедиться в том, что старое устройство действительно не работает, и попытаться найти причину поломки. Возможно, достаточно лишь добавить одну-две детали, и электроника заработает.

Также можно соорудить новую антенну с нуля своими руками. Основой такой конструкции является медная проволока, которую очищают, закругляют и соединяют с другими деталями.

Сделай сам!

Если автолюбитель – мастер на все руки, то он запросто соберет самодельную антенну из комплектующих, подключит автомобильную антенну. Все, что необходимо, можно приобрести на рынках, в магазинах. Это выйдет значительно дешевле, чем приобретать готовую в салонах.

https://youtube.com/watch?v=xFmYoFwPZeE

Собрать антенну нужно так, чтобы:

• размещалась в салоне авто и не мешала обзору;
• не появлялись вопросы от сотрудников дорожной полиции;
• не создавались неудобства для пассажиров;
• обеспечивала стабильный и качественный прием сигнала.

При движении автомобиля происходит постоянная его вибрация. Это отрицательно сказывается на прием транслируемого сигнала. Во время поездки сигналы подаются с разных сторон, поэтому необходимо это учитывать при сборке.

Обычный четвертьволновой вибратор – не очень удачный выбор, так как у него большие размеры, сложное крепление и изготовление, будет создавать неудобства водителю и пассажирам. Здесь на помощь придет изготовление рамочной конструкции. Она будет замечательно располагаться на заднем стекле, под уплотнителем. Конструкция должна быть слегка заужена сверху, посредине располагаться конденсатор. Он будет настраивать антенну на разные частоты. Их две:

• 27 и 65 МГц
• 28,2 и 68 МГц

Верхний резонанс всегда приходится на нижний диапазон трансляции.

Ничего сложного в схеме нет. Так как же сделать автомобильную антенну?

Требуется протянуть провод модификации МГТФ 0,5. Расположить его необходимо в виде трапеции, по периметру. Размеры должны быть следующими:

1. Верхняя грань длиной шестьдесят пять с половиной сантиметров (плюс 65,5);
2. Шестьдесят шесть с половиной сантиметров (плюс 66,5 см) – грань внизу;
3. Боковые грани равны сорок пять сантиметров.

• Расположить плюсы таким образом, чтобы было максимально удобно добавить провода для согласующего конденсатора. Они будут снимать сигнал.
• К центру протянуть два провода, строго вертикально. Подстроечный конденсатор прикрепить точно посередине. Провода будут длинные (45 см), поэтому их нужно зигзагообразно свернуть и аккуратно спрятать под изоляционную трубу.
• В том месте, где провод срезан наполовину, припаять кабель. С другой стороны, разрывы должны быть исключены.

Самая сложная работа выполнена! Теперь, используя связное оборудование, нетрудно подключить автомобильную антенну через разъем к приемнику. Кабель взять оптимальной длины, без сильных провисаний, но он не должен быть натянут сильно.

Опыт работы с паяльником уже есть, поэтому его тоже можно сделать своими руками. Но этот процесс более сложный и трудоемкий. Для этого понадобится:

1. схема усилителя;
2. печатная плата;
3. транзистор;
4. катушка индуктивности.

Все детали требуется аккуратно припаять. Потом все проверить, подключив к антенне. Можно запитать через предохранитель. Если процесс очень сложный, то лучше купить готовый усилитель.

Для более наглядного примера, как сделать автомобильную антенну, можно посмотреть видео.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.

Какую функцию выполняет?

Единственная функция внешней (дополнительной) антенны – увеличить дальность приёма в местах очень слабой радиосвязи. Так реализуется дальний и сверхдальний приёмы. Большим спросом автомобильная антенна пользуется у дальнобойщиков, которым нужна качественная связь и приём на многие десятки километров пути. В радиомагазинах часто продаются антенны с очень коротким штырём – всего 10-25 см. Непрофессионал, особо не разбирающийся в радио как таковом, берёт, что дают – он не догадывается о том, что, если штырь нарастить до нужной длины, качество приёма заметно улучшится.

Дань моде на миниатюризацию и лёгкость любых устройств одерживает верх – в итоге качество далеко от ожидаемого.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

https://youtube.com/watch?v=5dYCh0oWojE

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование

В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Причины затухания сигнала

Качество принимаемого радиосигнала – это переменная величина, зависящая от многих различных факторов. В связи с появлением преград, мешающих прохождению электромагнитных волн, сигнал подвергается процессу затухания. На величину затухания влияют:

• расстояние, проходимое электромагнитными импульсами до улавливания приемником;
• высокие показатели несущей частоты передатчика;
• текущее состояние среды или материала, по которым осуществляется передача;
• высокие показатели длины передаваемой волны;
• присутствующие помехи, мешающие прохождению электромагнитных волн;
• качество показателей регенерации и коррекции;
• форма транслируемого сигнала.

Влияние оказывает и присутствие экранирующих материалов, огораживающих помещение с находящимся в нем приемником. К числу самых сильных экранов, препятствующих прохождению электромагнитных импульсов, относится металл, алюминий, профилированный лист, металлическая черепица и пр.

Как собрать

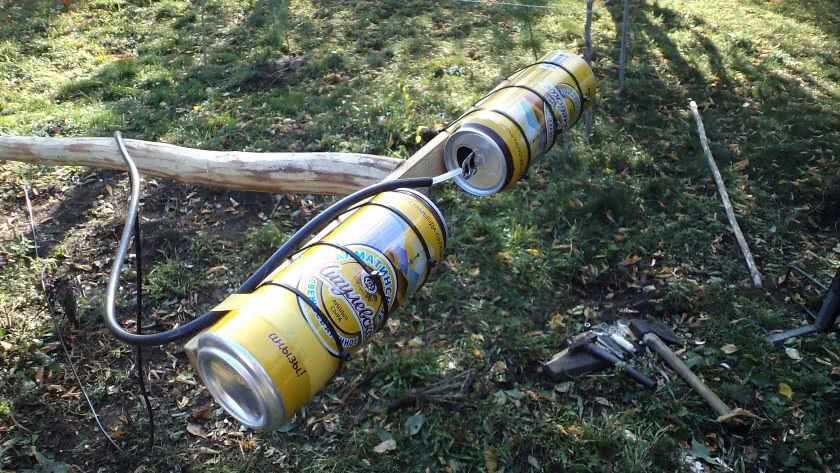

Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.

Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.

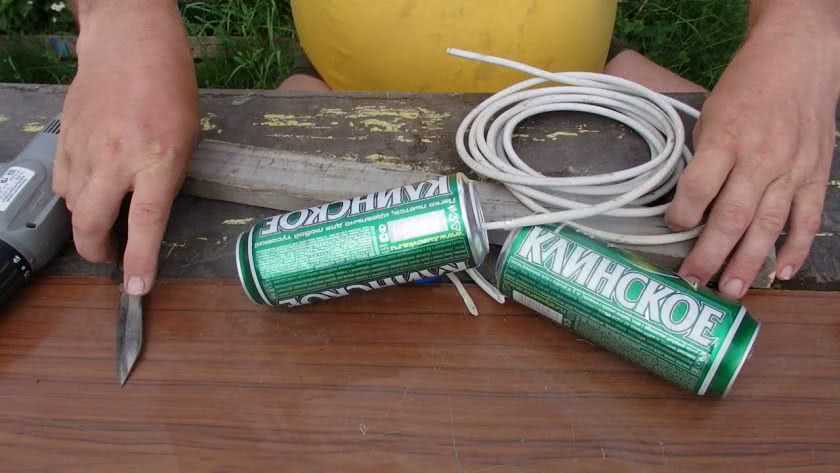

Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.

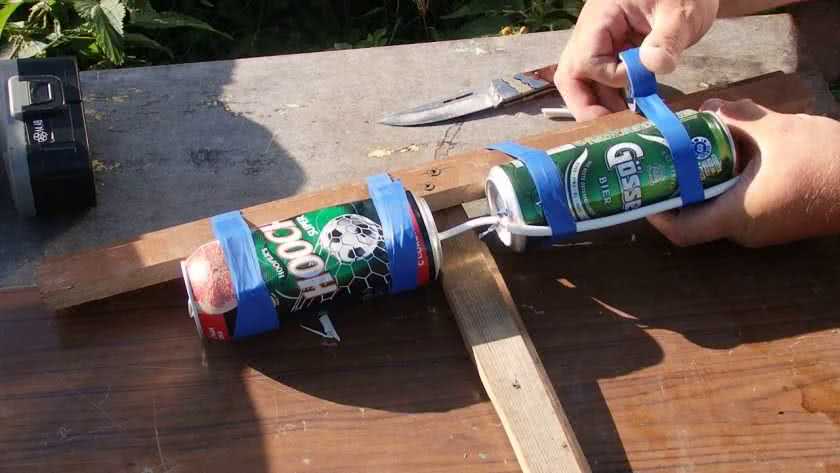

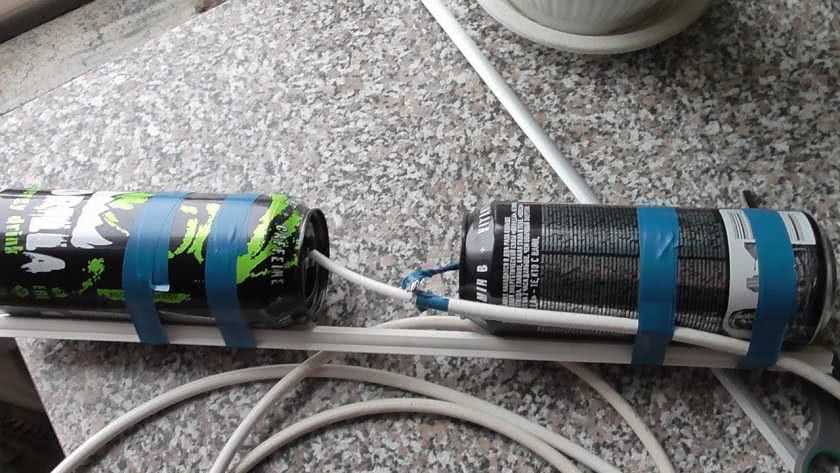

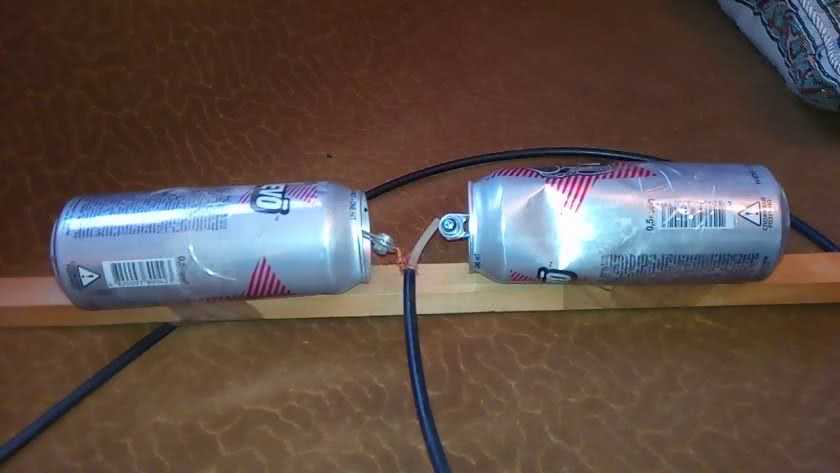

Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.

К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.

К минусам таком дециметровой антенны, сделанной своими руками, относится парусность

Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну.

Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.

Принцип работы автомобильной радиоантенны

Автомобильная приемная антенна для магнитолы (далее по тексту – АПРА) представляет собой радиотехническое устройство, в работе которого технически реализованы следующие электрофизические процессы:

1. Падающие на АПРА электромагнитные волны наводят вихревые токи на поверхности токопроводящих рабочих элементов антенной конструкции.
2. Вихревые токи возбуждают переменное электромагнитное поле, которое по фидеру АПРА поступает на вход радиоэлектронного девайса. В зависимости от функционала, заложенного в используемую модель девайса, и частотного диапазона принимаемого радиосигнала водитель автомобиля получает возможность:

• приема радиосообщений;
• просмотра телепередач;
• пользования навигатором.

Большинство радиопередач, предназначенных для автомагнитол, на территории РФ транслируется в так называемом FM-диапазоне (от 88 до 108 МГц). Длина радиоволны FM-вещания колеблется от 280 до 340 см. Чтобы антенна для автомобиля смогла максимально эффективно преобразовать FM-радиоволну для радио, сложился следующий оптимум технического обеспечения качественного радиоприема:

• конструктивное исполнение антенны – вертикальный проводник по типу прямолинейного штыря;
• длина штыря – ¼-я часть длины волны радиовещания.

На рис. ниже показана штыревая радиоантенна FM-диапазона со спиральным участком.

Штыревая АПРА

Для FM-излучения диапазона 88-108 МГц с длиной волны 2,8-3,4 м электрическая длина АПРА должна составлять 70-85 см. Отклонение от этих размеров значительно ухудшает согласование приемной антенны с радиоприемником, что негативно сказывается на эффективности работы всего радиоприемного комплекса. В целях уменьшения избыточного линейного размера и повышения удобства эксплуатации АПРА изготавливают по принципу несимметричного четвертьволнового вибратора.

Дополнительная информация. Несимметричный четвертьволновый вибратор представляет собой гибкий стержень, устанавливаемый перпендикулярно металлическому кузову автомобиля, которому отведена роль заземления.

Гибкий стержень изготавливается из диэлектрического материала, на него наматывается электропровод, затем конструкция покрывается диэлектрической оболочкой. Использование спирального участка позволяет дополнительно уменьшить размер антенны по вертикали. В этом случае длину штыря АПРА удается снизить до 30-50 см.

https://youtube.com/watch?v=koUNGyFYM14

https://youtube.com/watch?v=8eKvJxCsc8w

https://youtube.com/watch?v=pyrpCTHmmmA

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

ФМ-антенна, расходящаяся «веером»

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Классификация АПРА

Антенна для цифрового тв своими руками

Антенны, устанавливаемые на автомобиль, классифицируют по следующим основным признакам:

• по назначению с учетом дальнейшего использования принятого сигнала;
• по способу установки антенного устройства;
• по месту размещения принимающего прибора;
• по способу усиления принятого радиосигнала.

Назначение АПРА

По назначению выделяют:

• радиоантенны, принимающие сигналы вещания радиостанций исключительно для автомагнитолы;
• тв антенны – для приема телевизионного вещания;
• gps антенны – для навигационной системы автомобиля и корректировки маршрута движения;
• антенны мобильной радиосвязи для радиопереговоров.

Способы установки АПРА

По способу установки антенных устройств на авто различают (см. рис. ниже):

Способы установки антенных устройств

• магнитные АПРА, оснащенные магнитными подошвами для фиксации на металлической поверхности (в основном на крыше);
• врезные антенны, требующие наличия отверстия в кузове;
• антенные устройства на эластичной присоске, обеспечивающей надежное сцепление основания прибора с автомобильным кузовом;
• АПРА, использующие резьбовое соединение;
• радиоантенны на струбцинах, называемые также желобовыми или накладными антеннами, закрепляемые на металлических водостоках;
• встраиваемые устройства, основные элементы которых при монтаже прячут под уплотнительными резинками, в дверях и т.п.

Места размещения АПРА

В зависимости от места размещения на авто, выделяют два типа антенных приборов:

• наружные (или внешние) антенны, размещаемые снаружи автомобиля;
• внутренние (или салонные) антенные устройства, чаще всего фиксируемые на лобовом стекле внутри салона.

Наилучший результат приема FM-трансляции достигается, если поставить АПРА снаружи в центре крыши автомобиля как наивысшей точке автомашины. В этом случае хороший радиосигнал будет улавливаться со всех сторон.

Типы усиления радиосигнала

В соответствии со способом усиления сигнала, АПРА подразделяются на:

• пассивные, не имеющие встроенного усилителя радиосигнала;
• активные АПРА, снабженные встроенным усилителем.

На рис. ниже показана одна из модификаций активной внешней радиоантенны известного бренда Calearo, устанавливаемая на задней части крыши авто.

Модель активной внешней АПРА Calearo
