Антенна для телевизора своими руками: устройство и разновидности

Содержание

Картонная конструкция

Рассмотрим вопрос о том, как сделать антенну из кабеля, если из подручных материалов больше ничего нет, кроме картонной коробки. В первую очередь необходимо вырезать из неё два прямоугольника с такими размерами: 25 см * 30 см.

Видео описание

Изготовления «картонной антенны» с кабелем-восьмёркой показано в этом видеоролике:

После этого придётся поискать ещё несколько дополнительных материалов: фольгированную бумагу (всегда есть на кухне), лезвие, клей, два болта с гайками, отвёртку, кабель со штекером, линейку или рулетку и немного медной проволоки. Вырежьте из фольги два квадрата такого же размера и аккуратно приклейте их к картонным.

Чтобы соединить квадратики, нужно проделать в углах отверстия для болтов. К одному из отверстий присоединяется внешний контур, ко второму – соответственно внутренний. Внешний контур выполняется в виде металлического кожуха из проволоки. Не забудьте закрепить контакты болтами и хорошо затянуть их гайками.

Квадраты следует расположить на некотором расстоянии друг от друга (оно определяется опытным путём). После того, как нужный отрезок будет найден, останется лишь закрепить соединённые квадраты на каркасе. При этом места соединения фольгированных элементов между собой и места крепления их к удерживающему каркасу должны быть разными.

Подготовка фольги для антенныИсточник hsto.org

Антенна-бабочка

Самодельная антенна может иметь и более привычный вид. Речь идёт о так называемой «бабочке» с шестнадцатью «усиками»-приёмщиками, расположенными попарно с правой и с левой стороны от вертикального основания.

Как сделать телевизионную антенну в форме бабочки:

  • Подготовьте дрель, деревянную палку-основание (от 60 см в длину, 4 см в ширину и от 2-х сантиметров в толщину), саморезы, линейку с транспортиром, болты и гайки (по 16 штук), трёхметровый кусок алюминиевой проволоки толщиной в 3 мм и кусачки.
  • Отметьте на палке четыре точки так, чтобы расстояние между ними было по 18-20 см. Эти точки будут определять места крепления восьми пар принимающих сигнал кусков проволоки (у вас получится по четыре отдельных пары таких проводников с каждой стороны палки).
  • Нарежьте 16 семнадцатисантиметровых кусков проволоки.
  • Пользуясь транспортиром, расположите антенные «усики» на отмеченных точках так, чтобы они располагались по две с каждой стороны, а угол между ними составлял по 60 градусов.

Видео описание

В этом видео наглядно показан процесс создания самой простой антенны за 5 минут:

  • Проделайте с помощью саморезов в четырёх отмеченных местах двухсантиметровые отверстия для вставки нарезанной проволоки. Для этого необходимо вкрутить сбоку саморезы в подготовленную основу так, чтобы позже «усики», вставленные в них, находились под нужным углом.
  • Вставьте «усики» и прикрепите их болтами с гайками, предварительно сделав отверстия сверху.
  • Обвейте все установленные усы-приёмники проволокой, соединив их между собой.
  • Прикрепите к соединительной проволоке кабель со штекером и проверьте антенну на работоспособность.

Коротко о главном

Чтобы сделать самодельную работающую антенну для приёма каналов цифрового телевидения, можно использовать подручные средства.

Одним из обязательных элементов любой антенны должен быть кабель с подходящим штекером.

Устанавливать некоторые антенны можно только в доме (квартире), но лучше изготовить вариант для использования на улице.

Величина элементов антенны зависит от частоты, на которой транслируются каналы телевидения в вашем районе.

Антенну можно сделать из двух металлических пустых банок из-под пива или напитка.

Если никакого каркаса для закрепления принимающих элементов антенны нет, можно использовать даже обычную вешалку.

Проволочную антенну делают из толстой медной проволоки.

Форма антенны, напоминающая два ромба или восьмёрку, называется антенной Харченко.

Прежде, чем выбирать одну из инструкций «Как сделать антенну для цифрового ТВ», следует выяснить силу сигнала в вашей местности: так, антенна «три квадрата» может применяться в местах с хорошим приёмом.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Что понадобится для сборки цифровой антенны

Пользователи ошибаются, считая, что получить качественный сигнал в требуемом диапазоне можно путем использования обычного аналогового устройства. Для цифры антенна незаменима.

Но при выборе оптимальной модели для повышения качества сигнала на ТВ, приема большого числа каналов должны соблюдаться следующие требования:

  1. Работа устройства исключительно на дециметровых диапазонах.
  2. Приобретение фильтра защиты от LTE в случае поступления сигналов с помехами и мощного усилителя в дополнение, если телевышка от дома расположена далеко.
  3. Правильный выбор направления при установке – в сторону телевышки, по оси электромагнитной волны с исходом от передающего центра во избежание искажения сигналов.
  4. Взятие в учет параметров частотного диапазона в условиях местности, иначе мультиплекс в антенне не станет принимать доступные каналы.

Для сборки потребуется:

  • медный провод (3 м в диаметре), площадь сечения с оболочкой – 6 мм 2, волновое сопротивление – 75 Ом;
  • кабель (2, 2,5 мм в длину), чтобы доходил непосредственно до телевизора при подключении;
  • острый нож;
  • изолента;
  • плоскогубцы;
  • паяльник с канифолью и припоем;
  • клеевой пистолет либо герметик.

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.

Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.
Для достижения лучшего качества лучше это делать с использованием тисков и молотка.

Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.
Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом

Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Как произвести нужные расчеты

Для некоторых видов антенн нужно предварительно проводить расчёты, прежде чем приступать к их сборке. В частности это размер антенны для цифрового телевидения и её комплектующих. Рассмотрим эти расчёты подробнее.

  • Как сделать цифровую приставку самостоятельно
  • Как изготовить самостоятельно логопериодическую антенну
  • Какую антенну выбрать для цифрового ТВ

Расчёты для антенны из пивных банок

Единственный расчёт, который нужно провести при монтаже данной антенны – это расстояние одной банки от другой. Никакой формулы для этого нет, вам нужно поэкспериментировать с расположением банок, чтобы выяснить расстояние, которое обеспечивает хорошее качество цифрового сигнала. Однако в большинстве случаев оно составляет 6-7 см.

Расчёты для «восьмёрки»

Расчеты для этого вида антенны составляются по единственному показателю – частоте сигнала первого и второго мультиплекса (F, Гц). Далее на её основе рассчитывается длина электромагнитного излучения (ƛ, м) по формуле 300/F.

Частота зависит от города, в котором вы проживаете. Вы сможете легко узнать её, если введёте в поисковик запрос вида «Частота мультиплексов в ». Например, в Москве эти показатели составляют 546 МГц (для первого мультиплекса) и 498 МГц (для второго мультиплекса). Подставив эти показатели в вышеупомянутую формулу, мы получим значения 0.55 м и 0.6 м, то есть длина волн составляет 5.5 и 6 Дм, соответственно, для их приёма нужна дециметровая антенна.

Следующее, что вам нужно рассчитать – это ширина волны в поперечнике. Она рассчитывается по формуле ƛ/2. В данном примере этот показатель будет составлять 275 и 300 мм.

Это основные расчёты – в процессе сборки антенны вам понадобятся ещё и дополнительные. О них мы упомянем в части статьи, посвященной сборке данной антенны.

Расчёты для двойного-тройного квадрата

Расчёты для этого вида антенны производятся тем же образом, что и для «восьмёрки», о которой шла речь выше. Конструкция этих антенн очень похожа – они обе состоят из «квадратов», только в первом случае они сварены друг с другом, а во втором – расположены рядом друг с другом и соединены. Единственный дополнительный расчёт в данном случае – это расстояние между квадратами, обеспечивающее наилучшее качество сигнала, но узнать его вы можете только экспериментальным путём.

Расчёты для бабочки

Программы ЦТВ работают с 21 ТВК (физического канала телевидения), которому соответствует частота 314 МГц. Длина волны составит 300/474 = 0.633 м ~ 64 см. Это максимальное значение, излучаемое ретрансляторами РТРС. Следовательно, длина активной области будет 16 см, а для всех «усиков» потребуется 256 см. Поэтому проволоки 3 метра будет достаточно.

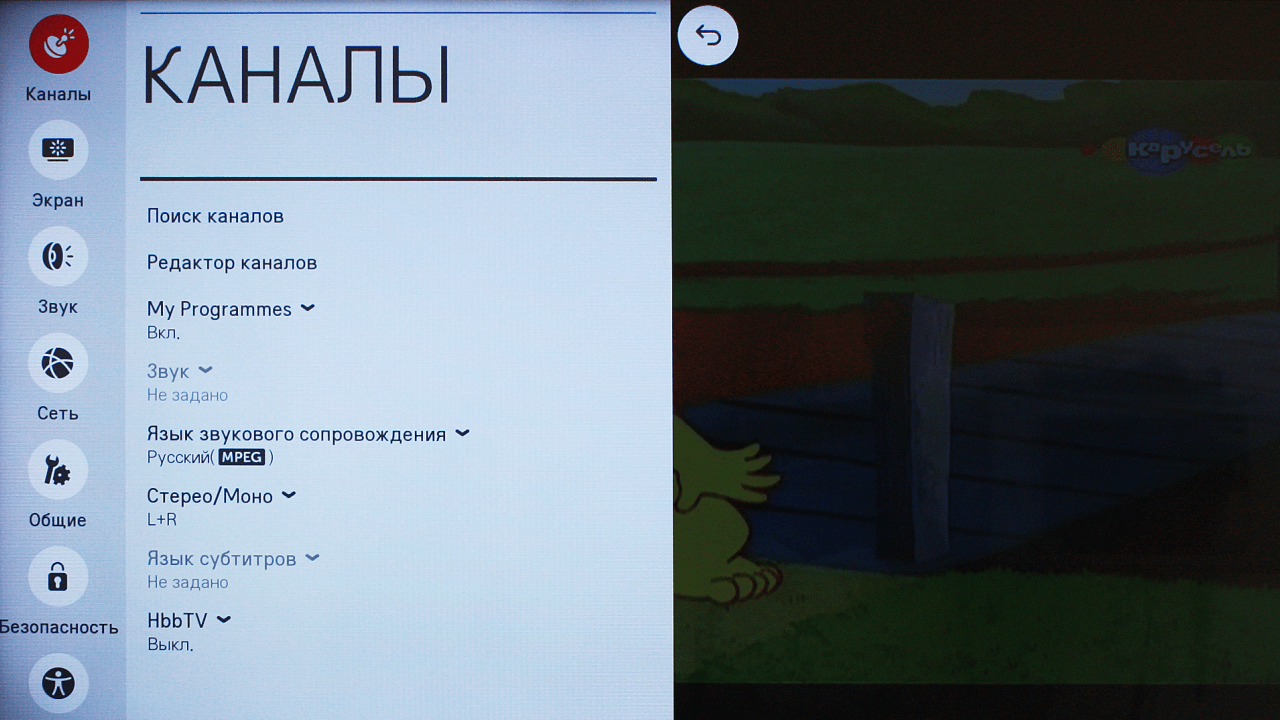

Настройка и поиск каналов

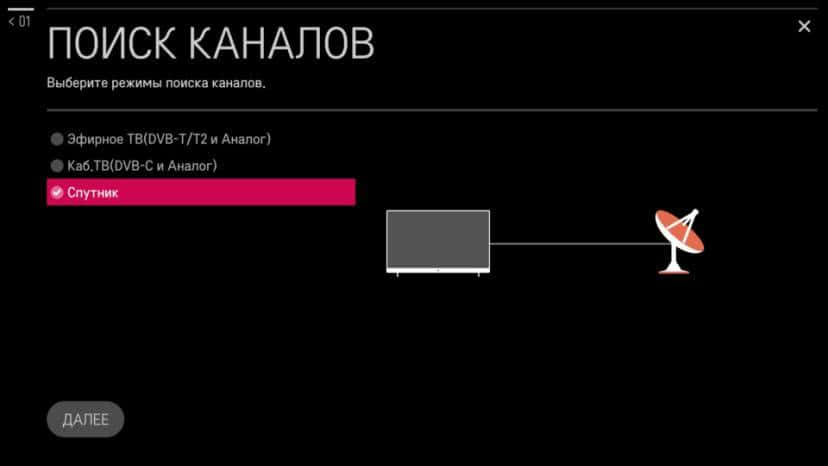

Настройка с поиском каналов занимает немного времени, выполняется довольно легко. В DTV-эфире на 1 частоте показывается сразу 10 каналов. К примеру, частота 43 может принять 3 станции радио и 10 каналов ТВ. В результате для настройки используется только 2 частоты.

Особых советов по настройке с применением самодельной антенны нет. Достаточно включить ТВ и выбрать на пульте функцию поиска каналов в режиме «Авто». Приемник сам найдет все доступные варианты.

Если регион не самый подходящий для вещания каналов, а автоматическая функция не дает результатов, тогда потребуется следовать инструкции:

Определить размещение антенны. Ее нужно повернуть в сторону вышки или высотного дома

Для упрощения можно обратить внимание на положение антенн у соседей.
Зайти в настройки каналов и выбрать некоторое ограничение – поиск только ЦТВ или DTV.
Зная частоту можно перейти в ручной режим, пультом ввести номер канала. На экране будет шкала силы сигнала, а путем изменения положения антенны стабильность будет корректироваться.. Все изменения при повороте антенн происходят с задержкой 5-10 сек

При коррекции нужно делать паузы

Все изменения при повороте антенн происходят с задержкой 5-10 сек. При коррекции нужно делать паузы.

Как только сигнал улучшен, следует запустить поиск и сохранить настройки. Аналогичные действия выполняются для остальных мультиплексов. Если оба метода не дают результат, тогда к антенне добавляется усилитель или меняется конструкция, с целью добавления мощности.

Антенна для ТВ своими руками – отличная идея, но она требует тщательного подхода. При наличии 20-30 минут оборудование можно сделать самому, чтобы не тратить деньги на покупку дорогостоящих товаров.

Используем проволоку

Еще одна простая конструкция — самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой — к батарее системы отопления. Труба выводится на крышу — она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

  • 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
  • пластина из фанеры или металла размером 15 на 15 см;
  • усилитель (можно использовать старые дециметровые усилители);
  • электродрель;
  • телевизионный кабель;
  • железная труба или арматура для изготовления мачты;
  • болты.

Watch this video on YouTube

Такая антенна из медной проволоки собирается следующим образом:

  1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
  2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
  3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
  4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому — малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего — 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки — 500 мм, ширина — 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика — дереву, эбониту, пластику.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

  • приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
  • также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
  • сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
  • закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

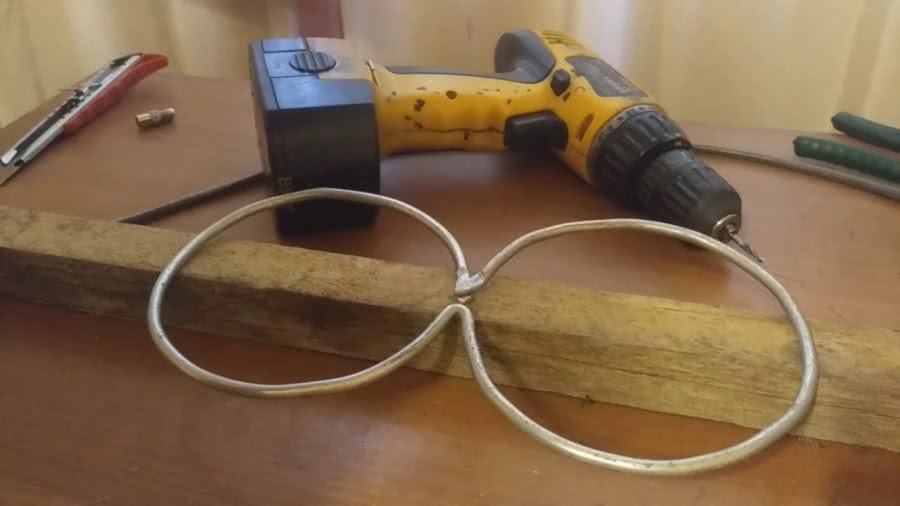

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

  1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
  2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
  3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Когда подойдет антенна из кабеля своими руками

Антенны, которые были изготовлены пользователем, отлично подойдут для эксплуатации, например, в походных условиях. Помимо этого, представленную антенну антенну можно использовать в том случае, если покупная перестала работать по каким-то причинам. Но, в любом случае, для использования на продолжительное время она однозначно не подходит.

Помимо этого, необходимо отметить, что антенна, которая была изготовлена самостоятельно, при условии максимально качественной сборке, может проработать очень длительное время.

Ниже представлены случаи, в которых чаще всего может потребоваться использование данного аппарата из коаксиального кабеля:

  • В данный момент чрезвычайно срочно требуется передача телевизионной трансляции для просмотра определенной программы;
  • Предыдущая антенна вышла из строя, а пользователю необходимо посмотреть определенную телевизионную передачу;
  • У пользователя не имеется достаточное количество денежных средств для приобретения заводской телевизионной антенны;
  • Антенна необходима для использования в походных условиях.

Выше описанные случаи, в которых необходимо изготовление самодельной антенны, как показала практика, наиболее распространены.

Антенна «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Как сделать антенну для цифрового ТВ своими руками

Цифровое телевидение – это полезное изобретение, но, к сожалению, не каждый человек знает, что оно собой представляет и какие преимущества дает. Современный ТВ приемник имеется не в каждом доме, владельцы старых моделей вынуждены покупать специальное оборудование, чем могут пользоваться недобросовестные продавцы. Они вместе с ресивером могут предлагать специальную так называемую цифровую антенну, стоимость которой может достигать 3000 рублей.

Чтобы устройство принимало как можно больше каналов, потребуется выполнить правильный расчет его длины. Для начала необходимо перейти на сайт цифрового телевидения от провайдера или на сайт общественной телерадиовещательной сети. На главной странице должна быть вкладка «Карта охвата», которая содержит все доступные станции.

В крупных городах может быть несколько телевышек, поэтому выбирается та, которая ближе всего. Далее открыть вкладку «Подробности», где определяются необходимые частоты. К примеру, для пакета каналов указана частота равная 778 МГц.

Обладая подобной информацией, будет проще определить длину изготавливаемого устройства. Если не вдаваться в сложные расчеты, вычислить размер изделия можно по следующей формуле: число 7500 делится на указанную частоту. Таким образом, разделив 7500 на 778, получится 9,64 см.

Если в городе несколько станций, лучше определить среднюю длину конструкции. Для этого прибавить несколько полученных результатов и поделить на их общее количество.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна, сделанная с помощью болтов

Легкая, практичная, надежная конструкция для цифры.

Потребуется:

  • палка (ширина-4 см, толщина-2 см);
  • дрель;
  • саморез;
  • медная проволока.

Этапы сборки:

  1. На каркасе проделать сквозные отверстия – ямочки под усики по касательной. Желательно под углом, с обоих боков палки.
  2. Отрезать куски проволоки, длиной 17 см.
  3. Вставить в ямочки на глубину 2,5 см. Зафиксировать гайками и болтами.
  4. Обвить усики тонкой проволокой. Состыковать между собой.
  5. Например, металлическая банка. Вырезаются 2-3 квадрата и спаиваются по схеме. Можно сделать из оплетки коаксиальных кабелей по типу двойного петлевого круга для приема 10-12 каналов.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

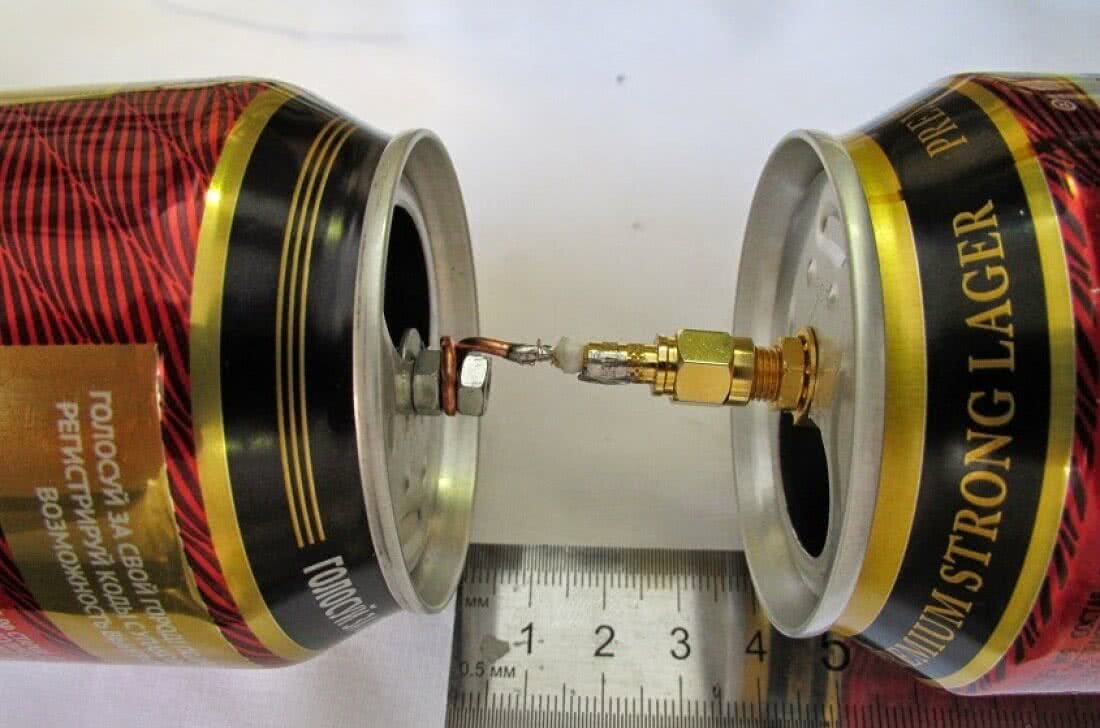

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D – диаметр Нижняя граница затухания Верхняя граница затухания Lg 1/4 Lg 3/4 Lg
73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534.688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312.214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319.958 79.989 239.968
79 мм 2224.408 2905.697 298.955 74.738 224.216
80 мм 2196.603 2869.376 282.204 070.551 211.653
81 мм 2169.485 2833.952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256.972 64.243 192.729
83 мм 2117.208 2765.664 247.178 61.794 185.383
84 мм 2092.003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164.258
88 мм 1996.912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153.657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910.090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194.196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366.496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Порядок действий такой:

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

  • Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
  • Напильником или наждачной бумагой обрабатываем края.
  • К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

  • Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
  • К обратной стороне соединителя припаиваем кабель.
  • Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.

V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Из картонной коробки

Для такой конструкции картон потребуется в качестве основного материала. Из него вырезается пара прямоугольников размером 25х30 см. В дополнение потребуется приготовить:

  • фольгу;
  • клей;
  • медную проволоку;
  • болты и гайки;
  • отвертку;
  • нож;
  • кабель со штекером.

Пошаговое создание антенны из картона следующие:

  1. Из фольги вырезаются 2 прямоугольника, аналогичных картону (25х30) и плотно склеиваются с основанием.
  2. Остатки клея удаляются, все зазоры или выступы нужно убирать для улучшения сигнала.
  3. Готовые прямоугольники являются активной частью для приема, потребуется просто подключить кабель.
  4. Ножом вырезать места под болты на смежных углах картона.
  5. К разным отверстиям вставляется внутренняя и внешняя часть.
  6. Контакты закрепить гайкой к болту.

На этом оборудование считается готовым, но важно точно рассчитать расстояние между фольгированным картоном. Кабель включается в ТВ и прямоугольники двигаются с сохранением параллели смежных частей друг к другу

Как только дистанция определена, элементы крепятся к каркасу. Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео

Данный вариант подходит только в качестве комнатного оборудования, поскольку фольга теряет качества при воздействии внешних факторов.
