Обзор платы arduino uno для arduino

Напряжение для работы платы

Система энергоснабжения устроена таким образом, что происходит автоматическое переключение с USB-порта на другой источник энергии, если последний подаёт больше 6,7 В. Такие требования к предоставляемому напряжению для Arduino UNO R3, схема подключения и питания были разработаны для оптимальной работы платы.

Преимущества работы с различными напряжениями этим не ограничиваются. Плата Arduino UNO R3 может заставить работать МК и на более низком (3,3 В) напряжении, но только из-за того, что он сам функционирует на частоте 8 Гц. Плата же требует 16 Гц и, соответственно, большего напряжения.

Подключение устройств

Подключение любых устройств к плате осуществляется путем присоединения к контактам, расположенным на плате контроллера: одному из цифровых или аналоговых пинов или пинам питания. Простой светодиод можно присоединить, используя два контакта: землю (GND) и сигнальный (или контакт питания).

Самый простой датчик потребует задействовать минимум три контакта: два для питания, один для сигнала.

При любом варианте подключения внешнего устройства следует помнить, что использование платы в качестве источника питания возможно только в том случае, если устройство не потребляет больше разрешенного предельного тока контроллера.

Видео с инструкциями:

https://youtube.com/watch?v=739WmHH4uSY

Arduino Due

Arduino Due – одна из самых популярных плат.

Работает на 32-битном процессоре с частотой 84мГц.

На борту установлен AT91SAM3X8E контроллер, во многом превосходящий все вышеперечисленные платы. 512 кб постоянной памяти, 96 кб оперативной. Имеются 54 цифровых пина, 12 из которых могут использовать ШИМ. Также есть пара 12-битных цифро-аналоговых преобразователей: они позволяют микропроцессору выдавать звук без дополнительных расширений.

Кстати, распиновку всех плат Ардуино вы можете найти на нашем сайте в этом разделе.

Arduino Due и Arduino Mega 2560 очень похожи друг на друга, поэтому может показаться, что и шилды для этих плат взаимозаменяемые, но на самом деле это не так. Логические уровни на Mega 5-вольтовые, тогда как на Due – 3,3 вольта. Будьте осторожны с расширениями плат, в противном случае Due безвозвратно сгорит.

Платы разные, но с большей частью задач они справляются все. Лишь экзотические проекты требуют наличие определенной фичи. Тогда придется окунуться поподробнее в спецификацию контроллера и Datasheet. Разумеется, и о программировании придется немножко почитать.

Выбор платы и порта

Откройте Arduino IDE. Из меню Tools>Board выбирается Arduino/Genuino Uno.

Выберите последовательное устройство платы в меню Tools>Port. Скорее всего, это COM3 или выше (COM1 и COM2 обычно зарезервированы). Чтобы узнать, вы можете отключить свою плату и повторно открыть меню; запись, которая исчезает, должна быть Arduino или Genuino. Подсоедините плату и выберите этот последовательный порт.

Если у вас модель Arduino Uno CH340G, то лучше использовать программатор Arduino as ISP.

Имеется возможность не использовать загрузчик и запрограммировать микроконтроллер через выводы ICSP (внутрисхемное программирование).

Питание Arduino Uno Rev3

Платы Arduino Uno R3 может получать питание через подключение USB или от внешнего источника питания. Источник питания выбирается автоматически.

Питать плату можно следующими способами:

• от внешнего адаптера – рекомендуемое напряжение от 7 до 12 В. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, что приведёт к нестабильной работе платы;
• от USB-порта компьютера;
• подача 5 В напрямую на пин 5V. В этом случае обходится стороной входной стабилизатор и даже малейшее превышение напряжения может привести к поломке устройства.

Выводы питания:

• 5V – на этот пин ардуино подаёт 5 В, его можно использовать для питания внешних устройств;
• 3.3V – на этот пин от внутреннего стабилизатора подается напряжение 3.3 В;
• GND – вывод земли;
• VIN – пин для подачи внешнего напряжения;
• IREF – пин для информирования внешних устройств о рабочем напряжении платы.

Плата Arduino Uno

Контроллер Uno является самым подходящим вариантом для начала работы с платформой: она имеет удобный размер (не слишком большой, как у Mega и не такой маленький, как у Nano), достаточно доступна из-за массового выпуска всевозможных клонов, под нее написано огромное количество бесплатных уроков и скетчей.

Характеристики Arduino Uno

Изображения плат Ардуино Уно

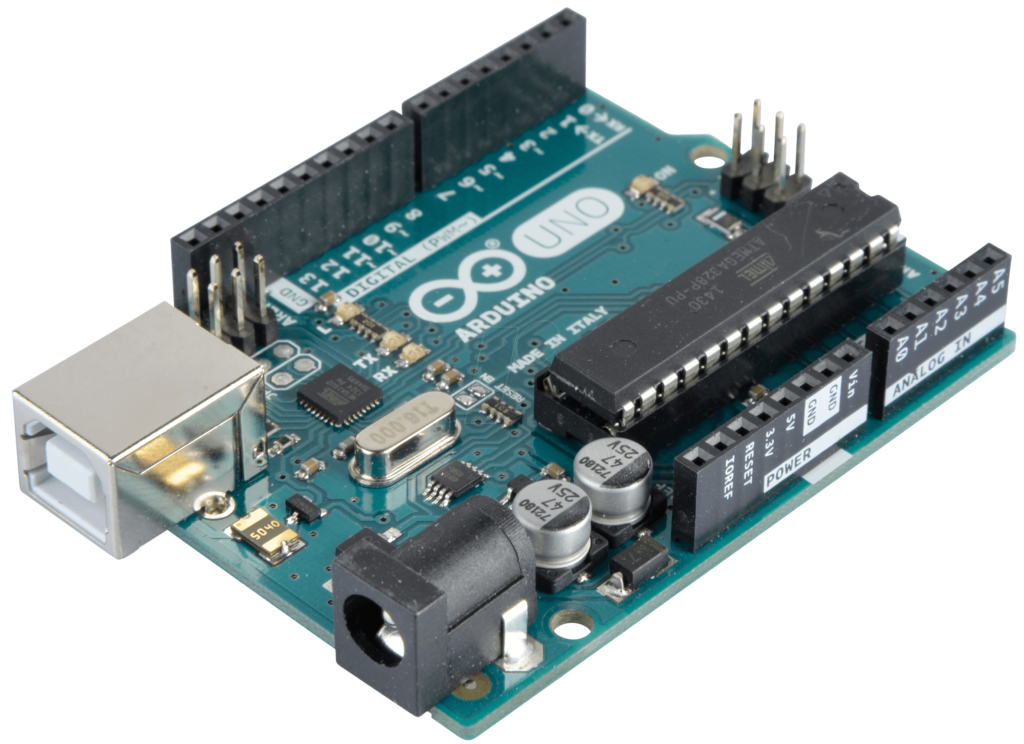

Оригинальная плата выглядит следующим образом:

Оригинальный и официальный Arduino Uno

Многочисленные китайские варианты выглядят вот так:

Плата – клон Arduino Uno

Еще примеры плат:

Характеристики

В основе платы лежит процессор ATmega 328. Кроме него на плате находится модуль USB для связи с компьютером и прошивки. Этот модуль называется «USB-TTL преобразователь». На фирменных платах Arduino Uno для этой целей используется дополнительный микроконтроллер ATmega16U2.

Особенность этого чипа заключается в аппаратной поддержке USB, что позволяет организовывать связь без дополнительных преобразователей. В то время как ATmega328 не поддерживает такой функции, поэтому 16u2 выступает в роли преобразователя данных из USB в последовательный порт для МК AVR. В него залита программа для выполнения этой задачи.

Однако так происходит не всегда: в более мелких платах, таких как Arduino Nano, используют преобразователи уровней на базе различных микросхем, например FT232, CP21XX, Ch340g и подобных. Это решение является более дешевым и не требует прошивки дополнительного связывающего контроллера, как описано выше.

Внимание! Не всё так однозначно с DCcduino UNO r3 на ch340g. В ней как раз и использован более дешевый, чем в оригинале, вариант преобразователя USB-TTL

На плате есть выход 3.3 В, он нужен для подключения периферии и некоторых датчиков, его пропускная способность по току равна 50 мА.

ATmega328 работает на частоте 16 МГц. Она фиксирована кварцевым резонатором, который вы можете, по желанию, заменить, тем самым ускорив работу Uno r3.

Важно! После замены кварцевого резонатора функции, связанные со временем, такие как Delay, не будут соответствовать введенным значениям. Это функция задержки времени, по умолчанию её аргументом является требуемое время задержки в мс

Функция прописана в библиотеках Ардуино, с учетом стандартной тактовой частоты в 16 МГц. Поэтому после замены кварца заданное время не будет соответствовать написанному. Для этого нужно либо подбирать опытным путем и устанавливать зависимости, либо править файлы библиотек.

Расширение возможности на Ардуино

Одной из возможностей умного дома является визуализация состояния автоматики и проходящих в системе процессов. Для этого рекомендуется применять отдельный сервер, обеспечивающий обработку состояний (может применяться программа Node.js).

Упомянутая программная технология применяется для решения интернет-задач, поэтому для визуализации «Умного дома» используется язык Java Script (именно с его помощью создается обработчик и сервер). Результаты можно увидеть на экране компьютера или ПК.

Для реализации задуманного подойдет ноутбук, обычный ПК или Raspberry Pi. Применение такой системы позволяет увеличить ее возможности. Так, если на плате Ардуино имеется небольшой объем памяти, на сервере такие ограничения отсутствуют. Программа пишется таким образом, чтобы обеспечить полное управление платформой.

При желании можно задать алгоритм, который будет фиксировать факт нахождения человека в доме, и собирать эту информацию. Если владелец ежедневно возвращается где-то к 17.30, за час может быть включен бойлер или отопительные устройства. По приходу домой человек попадает в теплое здание с горячей водой.

Программа может запомнить время, когда владелец ложится отдыхать и отключать нагрев воды. Таких нюансов, которые при необходимости вносятся в программу, множество. Именно наличие внешнего ПК дает большие возможности контроллеру на Ардуино.

Что такое Arduino

К сожалению некоторые начинающие радиолюбители считают Arduino микроконтроллером, но это не совсем так. Давайте попробуем разобраться что же это.

Arduino представляет собой платформу разработки с открытым исходным кодом, которая состоит из простого в использовании оборудования и среды программирования. Наиболее распространенным типом оборудования является Arduino UNO, а среда программирования называется Arduino IDE. Кроме Arduino UNO существует еще достаточно много аналогичных плат — Arduino Mega, nano, mini, но в данной статье в целях обучения мы будем использовать именно Arduino UNO. А Arduino IDE – это как раз та программная среда, с помощью которой мы будем программировать плату Arduino UNO.

Аналоги UNO r3

Все цифровые порты на плате выдают стабилизированное напряжение в 5 Вольт. Два верхних и нижних ряда соединены по — рядно вдоль всей платы.
Никакого спама, только полезные идеи! Для работы с данным интерфейсом в среде Arduino IDE предусмотрена отдельная библиотека с одноименным названием.
Скетч Создание программы, которая будет выполняться микроконтроллером. Этот чип выполняет программы, которые хранятся в его памяти.
Переменные используются в программах для хранения значений. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Попробуйте поменять задержку, чтобы посмотреть, как она работает.
Источник питания выбирается автоматически. Остальные выводы, через ограничительные резисторы, надо подсоединить к выводам ШИМ. Версия R3 незначительно отличается от предыдущих.

24 КОММЕНТАРИЕВ

Связь На платформе Arduino Uno установлено несколько устройств для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами. Подробная информация находится в справочнике и инструкциях.

Но это не совсем так. Последовательный порт позволяет отправлять Arduino сообщения на компьютер, в то время, как сам контроллер выполняет программу. Вы не сможете считать или записать данные с пина, пока не установите его соответственно в pinMode.

Если вы загрузили и распаковали Zip архив или по какой-то причине плата неправильно распознана, выполните приведенную ниже процедуру. Некоторые из этих отверстий электрически соединены друг с другом. Остальные выводы, через ограничительные резисторы, надо подсоединить к выводам ШИМ.
Принципиальная схема

https://youtube.com/watch?v=RniDe_BfXcY

Установка Arduino IDE

Прежде чем начать работу с Arduino необходимо установить среду программирования Arduino IDE на ваш компьютер/ноутбук. Все описанные далее шаги по установке данной программной среды будут ориентированы на операционную систему Windows, для остальных операционных систем последовательность действий будет примерно такой же. Если возникнут проблемы с другими системами, то помощь можно найти по следующим ссылкам – для пользователей Mac и пользователей Linux. Перед началом установки Arduino IDE убедитесь что вы обладаете правами администратора на вашем компьютере – это облегчит установку.

Шаг 1. Загрузите Arduino IDE с официального сайта — https://www.arduino.cc/download_handler.php.

Шаг 2. Запустите скачанный exe файл.

Шаг 3. В открывшемся окне кликните на “I Agree” чтобы согласиться с условиями лицензии Arduino.

Шаг 4. В окне опций установки отметьте все галочки (см. рисунок).

Шаг 5. На этом шаге необходимо выбрать место установки Arduino IDE. По умолчанию стоит путь установки в Program files на диске C – крайне рекомендуется оставить именно этот путь.

Шаг 6. На этом шаге вы можете наблюдать как Arduino IDE устанавливается на ваш компьютер (см. рисунок). После того как установка будет завершена нажмите кнопку “completed”.

Шаг 7. После завершения установки запустите на выполнение файл Arduino.exe. Откроется окно IDE с минимумом кода внутри него – см. рисунок.

Загрузка программы мигания светодиода

Теперь загрузим нашу первую программу в плату Arduino при помощи программной среды Arduino IDE, которую мы только недавно установили. Установленная Arduino IDE содержит несколько примеров программ, которые будут весьма полезны для начинающих. Давайте откроем один из этих примеров программ используя следующий путь File -> Examples -> Basics -> Blink (как показано на рисунке).

При этом откроется программа Blink – ее цель состоит в том чтобы заставить мигать встроенный светодиод на плате Arduino. После открытия программы нам необходимо выбрать правильную плату Arduino – чтобы сделать это выберите пункт меню Tool -> Boards -> Arduino UNO/Genuino как показано на рисунке ниже.

Далее мы должны выбрать правильный порт для нашей платы. Ранее мы увидели, что для нашей платы был определен порт COM13. В вашем случае это может быть другой порт. Но для нашего рассматриваемого случая мы должны выбрать пункт меню Tools -> Port -> COM13.

Если все сделано правильно, то вы должны заметить что номер порта (в нашем случае COM 13) появится внизу экрана. После этого вам необходимо нажать кнопку загрузки программы (подсвечена синим цветом) на плату Arduino как показано на рисунке ниже.

После нажатия этой кнопки вы увидите надпись “Compiling sketch” и затем, если загрузка программы прошла успешно, вы увидите сообщение “Done Uploading” как показано на рисунке ниже.

Если у вас на данном этапе возникают какие либо ошибки, не рассмотренные в данной статье, то вы их можете попробовать найти в статье про 10 самых распространенных ошибок при работе с Arduino.

Теперь попробуем написать программу, которая будет зажигать светодиод при нажатии кнопки.

Программирование Arduino

Теперь, когда необходимая нам схема собрана, мы можем начать программирование платы Arduino UNO. Полный текст программы будет приведен в конце статьи, в этом разделе будет дано объяснение некоторых участков кода этой программы.

В каждой программе для Arduino должны обязательно присутствовать две функции – это функции void setup () и void loop (), иногда их называют «абсолютным минимумом», необходимым для написания программы. Все операции, которые мы запишем внутри void setup (), исполнятся только один раз, а операции, которые мы запишем внутри void loop () – будут исполняться снова и снова. Пример этих функций показан в коде ниже – именно в таком виде они создаются когда вы выбираете пункт меню File -> New.

Arduino

void setup() {
// put your setup code here, to run once:
}

void loop() {
// put your main code here, to run repeatedly:
}

Начнем писать программу в функции setup (). Обычно в этой функции объявляются названия пинов (контактов). В нашей программе нам необходимо объявить всего два контакта: контакт 2 в качестве входного контакта и контакт 3 в качестве выходного контакта. Это можно сделать с помощью следующих строчек кода:

Arduino

pinMode(2,INPUT);
pinMode (3,OUTPUT);

Но здесь необходимо внести небольшое изменение в программу – нам желательно чтобы контакт 2, который мы объявили в качестве входного контакта, никогда не был бы в «плавающем» состоянии. Это означает что входной контакт должен быть всегда подсоединен либо к +5 В, либо к земле. А в нашем случае при нажатии кнопки он будет подсоединен к земле, а при отжатой кнопке он будет находиться в плавающем состоянии. Чтобы исключить это нам необходимо задействовать внутренний подтягивающий резистор, который находится внутри микроконтроллера ATmega 328 (то есть снаружи мы этот резистор не видим). Для его задействования необходимо написать соответствующую строчку кода в программе.

С помощью этой строчки кода контакт 2 будет подключаться через подтягивающий резистор к напряжению +5 В всегда когда он не подсоединен к земле. То есть мы должны в одной из написанных нами строчек кода изменить слово INPUT на слово INPUT_PULLUP как показано ниже.

Arduino

pinMode(2,INPUT_PULLUP);

Теперь, когда мы закончили с функцией setup (), перейдем к функции loop (). В этой функции мы должны проверять не подсоединен ли контакт 2 к земле (то есть на его входе низкий уровень – LOW) и если он подсоединен в земле, то мы должны зажечь светодиод при помощи подачи на контакт 3 высокого уровня (HIGH). А если контакт 2 не подсоединен к земле (то есть кнопка не нажата), то мы должны держать светодиод в выключенном состоянии при помощи подачи на контакт 3 низкого уровня (LOW). В программе это будет выглядеть следующим образом:

Arduino

if (digitalRead(2) == LOW)
{
digitalWrite(3,HIGH);
}

else
{
digitalWrite(3,LOW);
}

В этих строчках кода оператор digitalRead() используется для проверки статуса (состояния) входного контакта. Если контакт подсоединен к земле, то оператор digitalRead() возвратит значение LOW, а если оператор подсоединен к +5 В, то оператор возвратит значение HIGH.

Аналогично, оператор digitalWrite() используется для установки состояния выходного контакта. Если мы установим контакт в состояние HIGH, то на его выходе будет напряжение +5 В, а если мы установим контакт в LOW, то на его выходе будет 0 В.

Таким образом в нашей программе когда мы нажимаем кнопку на контакт 2 будет подана земля и, соответственно, на контакт 3 мы подаем высокий уровень +5 В (HIGH) чтобы зажечь светодиод. Если условие не выполняется – то есть на контакт 2 не подана земля, то мы на контакт 3 подаем низкий уровень 0 В (LOW) чтобы выключить светодиод.

На этом наша программа закончена, теперь загрузим код программы на нашу плату Arduino таким же образом как ранее мы загружали код программы мигания светодиодом.

Шаг 2. Необходимые компоненты

Компоненты, которые вам нужны для этого проекта. Везде, где количество не указано, считайте его единственным.

• Микроконтроллер Atmel Atmega328p-pu
• 28-контактная база IC
• 16 МГц кварцевый генератор
• конденсатор 22 пФ — 2 шт.
• конденсатор 100 нФ — 4 шт.
• Электролитический конденсатор 100 мкФ — 3 шт.
• 3 мм красный светодиод — 2 шт.
• 330E 1/4W резистор — 2 шт.
• 240E 1/4W резистор — 1 шт.
• 390E 1/4W резистор — 1 шт.
• 10K 1/4W резистор — 1 шт.
• Кнопка для сброса
• Диод общего назначения 1N4007
• Линейный регулятор напряжения 7805
• Линейный регулятор переменного напряжения LM317
• DC разъем мама
• 2-контактный винтовой клеммный блок
• много разъемов «папа» и «мама»

Кроме всего вышеперечисленного для своей собственной Arduino Uno вам также понадобится паяльное оборудование и некоторые аппаратные средства, чтобы облегчить жизнь.

Вам также понадобится программатор USBASP ICSP или конвертер USB в TTL, такой как FTDI для программирования Arduino с вашего компьютера.

Вот проектная спецификация от компании Easyeda:

Собираем все компоненты и переходим к следующему шагу.

Элементы платы

Микроконтроллер ATmega328P

Сердцем платформы Arduino Uno является 8-битный микроконтроллер фирмы Microchip — ATmega328P на архитектуре AVR с тактовой частотой 16 МГц.
Контроллер обладает тремя видами памяти:

• 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Uno с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
• 2 КБ RAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. RAM-память энергозависимая, при выключении питания все данные сотрутся.
• 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению это аналог жёсткого диска для Uno.

Микроконтроллер ATmega16U2

Микроконтроллер не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует дополнительный микроконтроллер ATmega16U2 с прошивкой USB-UART преобразователя. При подключении к ПК Arduino Uno определяется как виртуальный COM-порт.

общается с ПК через по интерфейсу UART используя сигналы и , которые параллельно выведены на контакты и платы Uno. Во время прошивки и отладки программы, не используйте эти пины в своём проекте.

Светодиодная индикация

Порт USB Type-B

Разъём USB Type-B предназначен для прошивки и питания платформы Arduino. Для подключения к ПК понадобится кабель USB (A — B).

Понижающий регулятор 5V

Понижающий линейный преобразователь NCP1117ST50T3G обеспечивает питание микроконтроллера и другой логики платы при подключении питания через или пин Vin. Диапазон входного напряжения от 7 до 12 вольт. Выходное напряжение 5 В с максимальным выходным током 1 А.

Понижающий регулятор 3V3

Понижающий линейный преобразователь LP2985-33DBVR обеспечивает напряжение на пине . Регулятор принимает входное напряжение от линии 5 вольт и выдаёт напряжение 3,3 В с максимальным выходным током 150 мА.

ICSP-разъём ATmega328P

ICSP-разъём выполняет две полезные функции:

1. Используется для передачи сигнальных пинов интерфейса SPI при подключении Arduino Shield’ов или других плат расширения. Линии ICSP-разъёма также продублированы на цифровых пинах , , и .
2. Предназначен для загрузки прошивки в микроконтроллер через внешний программатор. Одна из таких прошивок — Bootloader для Arduino Uno, который позволяет .

А подробности распиновки .

ШИМ Arduino

Широтно-импульсная модуляция (ШИМ) — это процесс управления напряжением за счет скважности сигнала. То есть используя ШИМ мы можем плавно управлять нагрузкой

Например можно плавно изменять яркость светодиода, но это изменение яркости получается не за счет уменьшения напряжения, а за счет увеличения интервалов низкого сигнала. Принцип действия ШИМ показан на этой схеме:

ШИМ ардуино

Когда мы подаем ШИМ на светодиод, то он начинает быстро зажигаться и гаснуть. Человеческий глаз не способен увидеть это, так как частота слишком высока. Но при съемке на видео вы скорее всего увидите моменты когда светодиод не горит. Это случится при условии что частота кадров камеры не будет кратна частоте ШИМ.

В Arduino есть встроенный широтно-импульсный модулятор. Использовать ШИМ можно только на тех пинах, которые поддерживаются микроконтроллером. Например Arduino Uno и Nano имеют по 6 ШИМ выводов: это пины D3, D5, D6, D9, D10 и D11. В других платах пины могут отличаться. Вы можете найти описание интересующей вас платы в этом разделе.

Для использования ШИМ в Arduino есть функция analogWrite(). Она принимает в качестве аргументов номер пина и значение ШИМ от 0 до 255. 0 — это 0% заполнения высоким сигналом, а 255 это 100%. Давайте для примера напишем простой скетч. Сделаем так, что бы светодиод плавно загорался, ждал одну секунду и так же плавно угасал и так до бесконечности. Вот пример использования этой функции:

Элементы платы

Микроконтроллер ATmega328P

Сердцем платформы Arduino Uno является 8-битный микроконтроллер фирмы Microchip — ATmega328P на архитектуре AVR с тактовой частотой 16 МГц.
Контроллер обладает тремя видами памяти:

• 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Uno с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
• 2 КБ RAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. RAM-память энергозависимая, при выключении питания все данные сотрутся.
• 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению это аналог жёсткого диска для Uno.

Микроконтроллер ATmega16U2

Микроконтроллер не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует дополнительный микроконтроллер ATmega16U2 с прошивкой USB-UART преобразователя. При подключении к ПК Arduino Uno определяется как виртуальный COM-порт.

общается с ПК через по интерфейсу UART используя сигналы и , которые параллельно выведены на контакты и платы Uno. Во время прошивки и отладки программы, не используйте эти пины в своём проекте.

Светодиодная индикация

Порт USB Type-B

Разъём USB Type-B предназначен для прошивки и питания платформы Arduino. Для подключения к ПК понадобится кабель USB (A — B).

Понижающий регулятор 5V

Понижающий линейный преобразователь NCP1117ST50T3G обеспечивает питание микроконтроллера и другой логики платы при подключении питания через или пин Vin. Диапазон входного напряжения от 7 до 12 вольт. Выходное напряжение 5 В с максимальным выходным током 1 А.

Понижающий регулятор 3V3

Понижающий линейный преобразователь LP2985-33DBVR обеспечивает напряжение на пине . Регулятор принимает входное напряжение от линии 5 вольт и выдаёт напряжение 3,3 В с максимальным выходным током 150 мА.

ICSP-разъём ATmega328P

ICSP-разъём выполняет две полезные функции:

1. Используется для передачи сигнальных пинов интерфейса SPI при подключении Arduino Shield’ов или других плат расширения. Линии ICSP-разъёма также продублированы на цифровых пинах , , и .
2. Предназначен для загрузки прошивки в микроконтроллер через внешний программатор. Одна из таких прошивок — Bootloader для Arduino Uno, который позволяет .

А подробности распиновки .

Работа в комплексе с другими системами

Самое первое, с чем вы можете познакомиться, даже без приобретения дополнительных устройств для разработки – это связь по последовательному порту. Он активируется по команде (скорость, например 9600). Подробно о каждой команде вы можете прочитать в обучающем разделе на официальном сайте проекта Arduino.ru. Вы можете обмениваться с компьютером информацией. Плата, в зависимости от программного кода, может вам присылать данные, а вы их, через монитор портов в Arduino IDE, можете читать.

Кроме последовательного порта, в ардуино UNO реализована поддержка таких интерфейсов:

• I2C;
• SPI.

Через них можно осуществлять «общение» между несколькими платами, а также подключать разную периферию: датчики и дисплеи.

Плата Arduino UNO

Плата Arduino UNO хорошо подходит для отладки программ на стадии разработки и настройки конструкций. Но для множества практических приложений возможности Arduino UNO избыточны, ее размер для установки в готовые изделия может оказаться слишком большим. Кроме этого к Arduino UNO внешние устройства подключаются без пайки – с помощью разъемов. Со временем разъем может выпасть от вибрации или его контакты окислятся, что нарушит нормальный контакт, с очевидными последствиями для изготовленного устройства.

Для использования в готовых изделиях выпускаются платы ArdinoNano и ArdinoMini, они имеют меньшие физические размеры, и несколько меньшую стоимость. Эти платы совместимы программно с Arduino UNO, но не позволяют непосредственно подключать к ним шилды. ArdinoNano – плата уменьшенного размера, имеет разъем для непосредственной связи с компьютером, выводы позволяют использовать более надежное паяное соединение. ArdinoMini – еще более уменьшена, по сравнению с ArdinoNano, на плате отсутствует разъем для прямого подсоединения к компьютеру, для программирования требуется специальный переходник.

Если возможностей Arduino UNO недостаточно, можно применить расширенную версию ArdinoMega. Эта плата имеет расширенные возможности 54 цифровых порта из них 15 поддерживают ШИМ,16 — аналоговых портов, 128 кб (в поздних версиях 256 кб) — флэш-памяти для программ, 8 кб оперативной памяти.

Перечень различных вариантов аппаратной реализации Ardino этим платами не ограничивается, но подобные устройства ориентированы на специалиста достаточно высокой квалификации и для первоначального изучения подходят мало. Более подробно различные варианты плат описаны тут.

Основной стандарт плат Arduino, тоже изменялся со временем. Более подробно с различными версиями плат можно познакомиться на сайте разработчика. На данный момент самым современным вариантом является Arduino Leonardo

Однако на данный момент Arduino UNO распространена наиболее широко, так что в дальнейшем остановим свое внимание именно на Arduino UNO

Надо отметить, что конструктивно Arduino не очень сложна и вполне доступна для самостоятельного изготовления, во всяком случае, если речь идет о подготовленном радиолюбителе-конструкторе. На сайте разработчика имеется вся необходимая документация для самостоятельного изготовления Arduino.

Вообще проект Ардуино полностью открытый, авторским правом охраняется только сам термин «Arduino», поэтому множество сторонних производителей выпускают свои конструкции: Freeduino, Japanino, Seeeduino, CraftDuino, Diavolino и т.п. Существуют платы, как полностью повторяющие оригинальные, так и собственные разработки, часть из которых совместима с Arduino только программно, из-за того, что платы имеют отличную конфигурацию. В целом, на современном уровне производства электронных устройств, платы Arduino не содержат в себе каких-то действительно высоких технологий, поэтому приемлемый для любителя уровень качества способны обеспечить не только производители оригинальных устройств, но и малоизвестные фирмы, которые предлагают аналогичные конструкции по существенно более низким ценам.

Если плата заявлена как копия Arduino UNO, то, скорее всего, все сказанное о Arduino UNO будет относиться и к ней, хотя конечно за конкретного китайского производителя поручиться нельзя. Собственно конкретная плата, которая использовалась автором, обозначена просто UNO, слово «Arduino» отсутствует, так что это плата безвестного азиатского производителя, который уважает авторское право разработчиков оригинального проекта. Не смотря на сомнительное происхождение, ни каких нареканий к качеству самой платы автор предъявить не может. С вами был Denev.

Питание[]

Arduino Uno может получать питание через подключение USB или от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторной батареей. Преобразователь напряжения подключается посредством разъема 2.1 мм с центральным положительным полюсом. Провода от батареи подключаются к выводам Gnd и Vin разъема питания.

Платформа может работать при внешнем питании от 6 В до 20 В. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, при этом платформа может работать нестабильно. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 В до 12 В.

Выводы питания:

• VIN. Вход используется для подачи питания от внешнего источника (в отсутствие 5 В от разъема USB или другого регулируемого источника питания). Подача напряжения питания происходит через данный вывод.
• 5V. Регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате. Питание может подаваться от вывода VIN через регулятор напряжения, или от разъема USB, или другого регулируемого источника напряжения 5 В.
• 3V3. Напряжение на выводе 3.3 В генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА.
• GND. Выводы заземления.

Arduino UNO: распиновка платы

Каждый из них имеет подтягивающий резистор и поданное на один из этих пинов напряжения ниже 5 вольт все равно будет считаться как 5 вольт логическая единица. По сравнению с ней в Uno гораздо меньше пинов и памяти. Габариты Arduino Uno: 6,8 см x 5,3 см. Предохранитель срабатыват при прохождении тока более мА через USB порт и размыкает цепь до тех пока нормальные значения токов не будут востановлены.
Низкий уровень сигнала на выводе перезагружает микроконтроллер. Чтобы очистить память Arduino UNO следует загрузить пустой скетч.
Мониторинг последовательной шины Serial Monitor программы Arduino позволяет посылать и получать текстовые данные при подключении к платформе.
Чтобы очистить память Arduino UNO следует загрузить пустой скетч. Первый пин шестиконтактного разъема имеет в основании форму квадратика и нумеруется по часовой стрелке, если смотреть сверху.
Так же на выводе D13 имеется встроенный в плату светодиод. Каждый из них имеет подтягивающий резистор и поданное на один из этих пинов напряжения ниже 5 вольт все равно будет считаться как 5 вольт логическая единица.
Максимальное потребление тока 50 мА.
Видео с пошаговой сборкой устройства для управления со смартфона: Делаем мини-пианино с помощью Ардуино — схемы и видео Сделаем пианино с помощью Arduino и сыграем на нем свою первую мелодию. Можно использовать, батарейки, аккумуляторы и разнообразные блоки питания.
РАЗБОР ПРОСТОЙ СХЕМЫ — Читаем электрические схемы 2 ЧАСТЬ

https://youtube.com/watch?v=Q_yrVL0UHNc

См. также: Акты скрытых работ кабель в земле

Заключение

Уникальность Ардуино состоит в том, что теперь даже неопытный радиолюбитель сможет создавать различные сложные цифровые устройства, не особо при этом вдаваясь в теорию. Раньше, например, для этого были нужны программаторы, глубокие знания цифровой электроники, программирования. Ардуино создавалось, чтобы практически любой пользователь смог создать свое интересное и полезное устройство.

В качестве дополнения по данной теме в прилагаемой статье приведены подробная информация «Аrduino uno.» А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу. В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:

www.arduino.ru

www.3d-diy.ru

www.electrosam.ru

www.voltiq.ru

www.mypractic.ru

www.tproger.ru

Мне нравится1Не нравится

Следующая
ArduinoЧто такое arduino nano: особенности и область применения

Похожие записи:

Полировка фар своими руками Как построить сарай своими руками: инструкция по самостоятельному обустройству Увлажнитель воздуха своими руками Основные принципы работы датчиков движения Как сделать гнома из цемента Цинкование металла своими руками
