Багажник на крышу своими руками: делаем своими руками и правильно крепим автомобильные рейлинги и багажники (85 фото + видео)

Содержание

Как сделать багажник своими руками

Если машина оборудована специальными дугами, проще и выгоднее собрать багажник на рейлинги своими руками. Для работы понадобятся материалы:

  1. Металлический профиль сечением 20×30 мм со стенками толщиной 2 мм.
  2. Крепеж – хомуты, которыми фиксируют глушитель.
  3. Монтажная пена.
  4. Краска.
  5. Шлифовальная машинка.

Перед изготовлением поперечин выбирают их длину. Затем отрезают профиль и запенивают его со всех сторон пеной. Впоследствии ее стачивают шлифовальной машинкой, придавая изделию нужные формы. После обработки пену покрывают стеклотканью 300г/м² для придания прочности. Осталось покрасить поперечины в цвет автомобиля.

Крепления изготавливают из хомутов для фиксации глушителя, представляющих собой плоскую скобу с одной стороны и дугу – с другой. Отпилив лишнее, оставляют только плоскую пластинку.

Для крепления поперечин в них проделывают специальные отверстия, учитывая расположение дырок в заготовленных пластинах.

Бокс на крышу автомобиля своими руками

Довольно часто автовладелец Нивы Шевроле при езде на дальние расстояния сталкивается с такой проблемой как не достаток места в багажном отделении. В этой ситуации очень сильно помогает крыша автомобиля, на которую можно установить специальный бокс.

Он бывает различных видов:

  • Короткий. Занимает одну третью крыши
  • Средний. Занимает одну вторую крыши
  • Длинный. Занимает всю крышу

Чтобы определится с длиной, нужно понять какие задачи он должен выполнять во время поездки. Если вещей не много вполне сойдет первый вариант. Второй вариант отлично подойдет для поездок на дачу, а вот третий идеально подходит для перевозки лыж и прочего снаряжения. Цена на них довольно высокая и чтобы не прибегать к большим тратам можно сделать бокс на крышу автомобиля своими руками, для этого нужно окончательно определиться с длиной, так как от этого напрямую будет зависеть материал, из которого он будет собран.

Выбор материалов

Для того чтобы собрать основания необходимо подготовить болты, так как это поможет надежно скрепить все элементы конструкции. Для придания жесткости в основание устанавливается поликарбонат. С двух сторон делается бортик, который можно зафиксировать специальными замками или клепками, это зависит от выбранного материала. Материал для обшивки можно выбрать любой но, как правило, используют баннерную ткань, так как она обладает влаго и светостойкими свойствами, а также можно выбрать и брезентовою ткань. Для привлекательности на нее можно заказать любой рисунок.

Одной немаловажной деталью является выбор надежного замка. Чтобы под воздействием низких температур он хорошо функционировал

Процесс сборки

  • Раскраиваем ткань и сшиваем в единый фрагмент
  • Чтобы придать материалу прочности, все элементы лучше сшивать леской
  • Чтобы выгрузка вещей была более безопасной, все затяжки лучше делать по бокам
  • Чтобы конструкция была более жесткой в чехол желательно поместить пластину

В переднюю часть багажника можно установить дополнительную опцию в виде подсветки, и при включении света в ночное время, он будет освещен, и на спусках и подъёмах впереди идущий автомобиль, заранее будет знать о вашем приближении.

Но прежде чем устанавливать дополнительный багажник, необходима установка рейлингов на Ниву Шевроле, это пара металлических дуг, которые крепятся на крышу.

Есть два типа рейлингов:

  • Продольные
  • Поперечные
  • Комбинированные

Первый вариант, как правило, идет уже в комплектации внедорожника, а вот второй устанавливается на любой тип кузова. Комбинированные уже более сложные, они включают в себя дополнительные поперечины с продольными рейками. Их отличительная черта это надежность и увеличенная грузоподъёмность

При выборе следует обратить внимание на инструкцию по эксплуатации, которая идет в комплекте, в ней должно быть указанно на какие модели их можно установить, так как рейки могут фиксироваться по-разному у различных автомобилей

Еще немаловажно то, из какого материала они будут состоять, и выбор свой лучше остановить на алюминиевых конструкциях или стальных. У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность. У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность

У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность.

Если имеются, какие либо сомнения в выборе, то лучше всего обратится к автодилеру и уточнить, какую модель выбрать на ваш автомобиль.

Как видите, собрать и установить бокс самостоятельно не составляет большого труда, главное определится, какой тип вам нужен, выбрать качественный материал, чтобы конструкция прослужила как можно больше. Если подойти к этому вопросу серьезно можно собрать такую конструкцию, которая не будет уступать заводским по основным характеристикам и по качеству сборке.

expertniva.ru

Разновидности багажников

Грузовой отсек на верху авто, как правило, используется редко: багажник для велосипеда, например, может потребоваться несколько раз в год. Поэтому владельцы отдают предпочтение съемным конструкциям, которые легко устанавливаются при необходимости и так же просто демонтируются. Любой багажник снижает аэродинамические показатели машины, увеличивает расход топлива и может усложнить управление.

Изделия различаются по конструкции, материалу, типу монтажа и назначению. В зависимости от того, какие грузы планируется перевозить, выбирают и тип багажника. Для дальних поездок удобным будет экспедиционный, если планируется единичный перевоз канистры или колес, достаточно установить продольный или поперечный профиль.

По конструкции

Самые распространенные конструкции:

  • поперечины;
  • автобоксы;
  • экспедиционные;
  • специализированные.

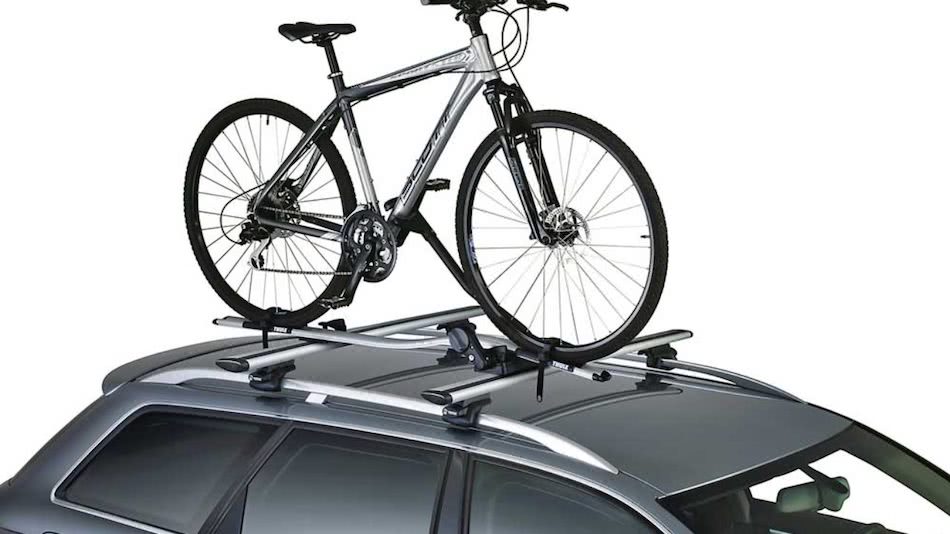

Багажник для велосипеда

Специализированные багажники предназначены для перевозки конкретных предметов и имеют специальные фиксаторы, крепежи и ремни, например, для установки лодки или велосипеда. Не всегда габаритный груз можно перевозить на крыше (по правилам, выступающая часть багажника спереди не должна навивать над лобовым более чем на 20 см, груз не должен выступать сзади за общие габариты авто). Для масштабных перевозок лучше использовать фаркоп и прицеп.

Экспедиционные отсеки – это корзины с бортами, которые устанавливаются на поперечины (рейлинги) или имеют индивидуальную конструкцию и устанавливаются на крышу.

Автобоксы бывают жесткими и мягкими. Легкие закрытые отсеки изготавливаются под определенную марку, имеют оптимальные формы для нивелирования снижения аэродинамики, предусмотренный крепеж. Жесткие кофры предназначены для перевозки личных вещей.

Поперечины. Самый распространенный класс, представляют собой сварную или пвх-конструкцию в виде поперечно установленных планок. На поперечные панели можно закрепить груз, установить корзину или багажник с бортом. Универсальная конструкция подходит для транспортировки груза нестандартной формы.

Если штатно не предусмотрена установка дополнительного отсека, крепление багажника на крышу автомобиля своими руками делается самостоятельно за водосток или с помощью кронштейнов в дверные проемы.

Назначение

Для микроавтобусов используются стальные рейлинги и поперечины, которые выдерживают до 150 кг веса на две опоры. Для легковых автомобилей стандартным считается вес багажа (вместе с весом багажника) до 75 кг.

Пластиковые боксы, установленные на алюминиевые поперечины, можно нагружать до 70 кг. Если для поперечин используется легкий пластик, общая грузоподъемность не должна превышать 50 кг.

Согласно ст. 12.21 КоАП РФ груз на крыше должен быть жестко зафиксирован, не должен менять центр тяжести авто, препятствовать обзору. Если груз выступает за габариты авто спереди и сзади больше чем на 1 метр, по бокам более чем на 0,4 м, по периметру необходимо повесить габаритные огни оповещения и табличку «крупногабаритный груз».

По материалу

Грузоподъемность багажника зависит от материала изготовления: чем мягче материал, тем меньший вес на него можно установить.

Стальные корзины имеют большой вес, трудно монтируются и снимаются, но способны выдерживать 150 кг. При перегрузке или неправильном распределении груза крепеж поперечин может погнуть крышу.

Багажник на крыше

Алюминиевые поперечины – самый распространенный материал, не окисляются, легкие, выдерживают нагрузку до 75 кг. Если согнутся от большой тяжести, прогнут крышу.

Из пластика АБС. Легкие, жесткие панели используются для продольных перекладин, изделия с металлической вставкой выдерживают максимальную нагрузку. Рейлинги устанавливаются в штатные места.

Сделать багажник на рейлинги автомобиля своими руками проще, чем мастерить отдельные крепежи для установки корзины на водоотводные каналы. Потребуется 4-6 хомутов или фиксаторов, которые плотно прикрепят основу на рейлинг.

Технология изготовления

Чтобы быстро, правильно и качественно изготовить своими руками багажник на крышу автомобиля, важно проводить работы в такой последовательности:

  1. Подготовить все необходимые материалы и инструменты.
  2. Составить чертеж будущей конструкции, а также принципа ее монтажа.
  3. Изготовить багажник согласно замерам и разработанному чертежу конструкции.
  4. Зафиксировать готовый багажник на крыше автомобиля выбранным способом.

Перед началом работ немаловажно произвести замеры крыши автомобиля, на которую будет устанавливаться багажник. А при разработке чертежа будущего багажника учитывать не только это, но и геометрию крыши

Необходимые инструменты и материалы

Основной деталью, без которой не обойтись в процессе изготовления багажника, является подходящий металл. Также в процессе работы пригодятся такие компоненты и приспособления:

  • Сварочный аппарат;
  • Болгарка с насадками для резки металла;
  • Монтажная пена;
  • Хомуты для автомобильных глушителей;
  • Набор шлифовальных инструментов;
  • Стеклоткань плотность которой составляет не меньше 300 г/м 2 .

Для изготовления багажника на крышу автомобиля своими руками понадобится сварочный аппарат

Для финальной стадии создания багажника и обеспечения его длительной эксплуатации, потребуется автомобильная краска. Цвет краски может быть любым. Однако лучше всего смотрятся на машине багажники, окрашенные в тон корпуса машины, а также серебристым или черным цветом.

Чертеж

Для создания чертежа будущего багажника необходимо произвести ряд замеров:

  • Измерить расстояние между имеющимися рейлингами;
  • Просчитать длину крыши и определить размеры отступов от края.

Учитывая вес металлических компонентов и необходимую грузоподъемность багажника, рассчитывает необходимое количество материала, а также схематически изображается внешний вид будущей конструкции.

После проведения всех расчетов необходимо составить точный чертеж планируемого к изготовлению багажника на машину, с нанесенными на схему размерами деталей. При этом на чертеже обязательно должны присутствовать такие элементы конструкции:

  • Общие габариты изделия;
  • Длина и точки размещения поперечных усиливающих перемычек;
  • Высота бортиков будущей конструкции;
  • Днище багажника.

При разработке проекта следует учитывать, что багажники для крыши, имеющие прямоугольную или квадратную форму, создают существенное сопротивление воздуху в процессе движения автомобиля. Из-за этого могут серьезно пострадать аэродинамические показатели машины. Чтобы этого не случилось, рекомендуется делать багажник с обтекаемым передним бортом.

Изготовление

Процесс изготовления багажника на крышу легкового автомобиля своими руками имеет такую последовательность действий:

  1. Внимательно изучить созданный проектный чертеж.
  2. Выполнить обрезку металла, для создания рамы багажника. Работа выполняется с помощью болгарки.
  3. Из подходящего металла болгаркой нарезать элементы, которые станут впоследствии ребрами жесткости изделия. При отсутствии необходимости в перевозке очень тяжелых грузов, достаточно заготовить по два продольных и поперечных элемента.
  4. Сварить между собой куски металла так, чтобы получилось два одинаковых прямоугольника. Один из них будет являться низом багажника, а второй необходим в качестве борта.
  5. Нижний прямоугольник усилить, приварив к нему, на одинаковом расстоянии друг от друга, ребра жесткости.
  6. Срастить между собой низ конструкции и борта. Сделать это можно приварив по углам прямоугольников, размещенных друг над другом, и в нескольких точках по сторонам металлические пруты или трубки меньшего чем основная конструкция диаметра.

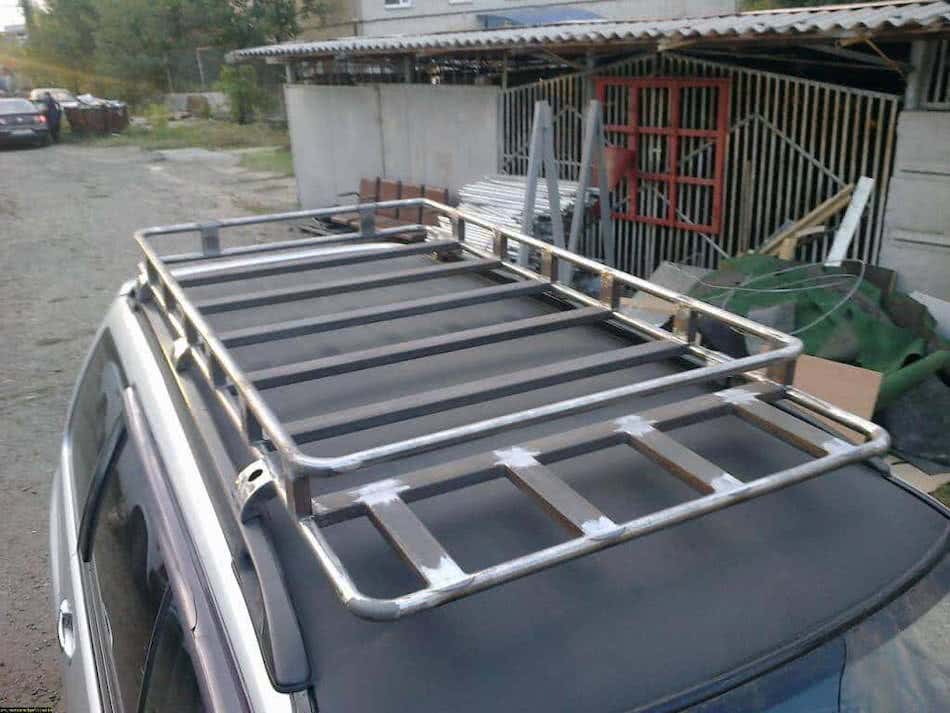

Пример багажника на крышу автомобиля своими руками

По окончанию сварочных работ металл слегка шлифуется и окрашивается в выбранный для конструкции цвет.

Крепление на крыше автомобиля

Для установки автобагажника на крышу автомобиля своими руками потребуются рейлинги, смонтированные по бокам. Если их нет, данные элементы также можно изготовить самостоятельно. Для этого необходимо:

  1. Из металлической трубы с помощью болгарки вырезать два куска одинакового размера, подходящего под длину крыши.
  2. На металл обильным слоем со всех сторон наносится монтажная пена и оставляется до полного высыхания.
  3. После затвердевания пены, с помощью шлифовальных инструментов, изделиям придается необходимая форма.
  4. Полученные поперечины в 2-3 слоя покрываются стеклотканью.
  5. Готовые рейлинги окрашиваются в черный, или любой другой подходящий цвет.

Выгоды оборудования багажника на крыше авто

Наличие дополнительного багажного оборудования позволяет в любой момент им воспользоваться. Необходимость в этом может возникать достаточно часто. Примеров, когда багажник на крыше «Мондео» может принести очевидную пользу, можно привести множество. Современные же багажные приспособления, неся владельцу автомобиля практические выгоды, обладают при этом отличными потребительскими характеристиками:

  • обтекаемые дуги и тем более рейлинги практически не влияют на аэродинамические свойства авто;
  • все конструктивные элементы легко монтируются, равно, как и демонтируются;
  • есть множество модификаций поперечин, спецкреплений и других приспособлений, что дает возможность выбора по качеству и ценовому диапазону;
  • конструктивные элементы верхнего багажника эстетичны, поэтому как минимум не портят внешний вид авто;
  • большой выбор спецкреплений, позволяющих надежно фиксировать и перевозить некоторые негабаритные грузы;
  • неплохая грузоподъемность багажного оборудования на крыше, которое способно выдержать вес от 50 до 100 кг в движении.


Аэродинамические дуги на Ford Mondeo 4 Радует и то, что каждый год в продаже появляются новинки, расширяющие возможности верхних багажников или улучшают условия их использования. Благодаря такой тенденции все больше автолюбителей приходят к выводу о целесообразности оборудования своего авто дополнительным местом для перевозки багажа.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

  • сделанные мерные параметры;
  • возможный вес рамы;
  • наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

  • сверлятся два отверстия по 8 см;
  • в них ставится шпилька;
  • деталь приваривается;
  • с нее срезается необходимое количество резьбы;
  • шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Лучшие боксы на крышу автомобиля

Самые качественные и функциональные конструкции выпускаются шведскими, голландскими, американскими, японскими производителями. В основном они делаются из ударопрочного пластика. Его фактура может быть глянцевой или матовой. Глянец смотрится красивее, зато матовые модели являются более практичными – они не выскальзывают из рук в дождливую погоду, на поверхности менее заметны пятна и разводы.

Hapro Traxer 6.6

Недорогой туристический кофр для автомобиля на крышу любой формы. Конструкция соответствует европейским стандартам качества, подходит для перевозки объемных, нестандартных вещей. Внутри свободно разместится до 6 пар лыж, детская коляска в сложенном состоянии, колеса от автомобиля.

Благодаря надежной системе крепления к поперечинам – Premium-Fit вы можете не переживать за сохранность вашего груза во время движения. Двухстороннее открывание обеспечит дополнительный комфорт при эксплуатации.

Цена:

32200 руб.

Преимущества:

  • 2 ремня для фиксации груза;
  • быстро снимается;
  • вместительный;
  • не нарушает аэродинамику автомобиля.

Недостатки:

нет прорезиненного коврика.

Atlant Dynamic 504

Стильный пластиковый автобокс от российской . Подойдет для перевозки лыж, сноубордов и ботинок к ним, спальников, палаток. Открывается конструкция очень просто, с помощью одного ключа как со стороны водителя, так и пассажира. Перед тем как отпереть крышку короба, не забудьте снять дополнительное переднее крепление-защелку – она защищает от случайного открывания бокса на скорости.

Крышка открывается на 30 градусов, вы сможете без проблем загружать внутрь необходимые вещи. На дне есть продольные и поперечные ребра жесткости, что создает дополнительную фиксацию конструкции и груза внутри. Автомобильный бокс весит всего 20 кг, поэтому с ним можно справиться самостоятельно без посторонней помощи.

Цена:

24800 руб.

Преимущества:

  • удобные замки;
  • упругие пружины;
  • простая система крепления;
  • 2 фиксирующих ремня;
  • механизм запирания расположен снаружи.

Недостатки:

нет.

Yakima SkyBox Carbonite

Изящный съемный автобокс на крышу автомобиля идеально подходит для перевозки лыж, сноубордов или иного снаряжения. Модель уменьшает сопротивление воздушного потока, за счет этого экономится топливо во время езды. Внутри контейнера расположены ребра жесткости, которые обеспечивают надежное крепление груза.

Крепежная система подходит к любым поперечным дугам, очень просто и быстро устанавливается без дополнительных инструментов. Благодаря системе SuperLatch, обеспечивается надежная фиксация крышки, безопасность снаряжения во время движения.

Цена:

45700 руб.

Преимущества:

  • 2 расцветки – черный, титан;
  • усиленные дно и крышка;
  • надежный открывающий механизм;
  • можно открыть одной рукой с двух сторон;
  • крышка очень жесткая;
  • надежно запирается с помощью одного ключа.

Недостатки:

нет.

LUX Viking

На дне этого автомобильного бокса на крышу расположены металлические усилители, которые не дают прогибаться конструкции при загрузке габаритных вещей. Открывается кофр в обе стороны, закрывается надежно в нескольких местах. В комплекте идут светоотражающая жилетка, крепежный набор к рейлингам.

Производитель заявляет, что этот бокс для автомобиля сделан он из очень толстого ударопрочного материала, не трескается при попадании камней и прочих тяжелых предметов. Но по отзывам, через год эксплуатации на пластмассовой крышке образуются трещины.

Цена:

19000 руб.

Преимущества:

  • несколько оттенков – черный глянец, черный матовый, серый матовый, белый глянец;
  • простая установка, быстрый демонтаж.

Недостатки:

  • непрочная пластмасса на верхней крышке;
  • замки на морозе плохо открываются.

Thule Motion XT XXL

Рейтинг боксов на крышу автомобиля заканчивает эффектный и вместительный кофр. Он подойдет для любого типа кузова, оснащен уникальной системой монтажа Power-Click для быстрой, легкой, безопасной установки. При запирании крышки загорается индикатор, подтверждающий надежную фиксацию.

Бокс оснащен ручками, крышка удобно открывается и закрывается. Эффективный и качественный механизм подъема работает на протяжении всего срока эксплуатации. В комплект с боксом входят подробная инструкция по применению, памятка по безопасности, 2 ключа, 3 фиксирующих ремня. Вместительность 610 л.

Цена:

70000 руб.

Преимущества:

  • 3 цвета – глянцевый черный, белый, серебристый;
  • сделан из прочного пластика;
  • не влияет на аэродинамические свойства авто;
  • открывается с двух сторон;
  • жесткие пружинные упоры;
  • не мешает открывать багажник.
  • при открывании руки не скользят в дождливую погоду;
  • на дне множество ребер жесткости;
  • закрывается одним ключом;
  • ключ вынимается лишь при закрытой крышке.

Недостатки:

нет.

Как самостоятельно сделать багажник на крышу

Хорошим вариантом сэкономить будет изготовление багажника-поперечин. Преимущества:

  • обустройство отсека под конкретные нужды;
  • легкость демонтажа, для единичных перевозок;
  • установка на поперечины сетки или жесткого бокса, который защищает вещи.

Перед работами тщательно вымеряется форма конструкции в соответствии с габаритами авто. Для крыши более 2 метров в длину нужен багажник на 6 кронштейнов, для седанов и хэтчбеков достаточно изготовить 4 крепежа. Чертеж багажника на крышу автомобиля можно нарисовать своими руками, эскиз можно взять из интернета или придумать.

Что понадобится

Для самодельного багажника используют алюминиевый профиль, сечением 20х30. Трубные конструкции берут, если в багажнике предусмотрен борт, в качестве верхней защитной стойки. Для поперечин и перекладин используют квадратный профиль. Что потребуется:

  • аппарат полуавтоматической сварки;
  • рулетка, линейка;
  • шлифмашинка с набором дисков;
  • дрель, сверла;
  • стальные пластины для изготовления крепежей;
  • грунтовка, краска автомобильная.


Элементы для работы

Лучшим местом для монтажа конструкции будут водостоки. Хомуты монтируются в водосток, не потребуется сверлить крышу.

Процесс изготовления

Сначала нужно сделать рейлинги, которые станут несущим каркасом. Основу можно сделать по периметру крыши и на нее наварить поперечины. А можно ограничиться двумя планками, на которые будут наварены 2-5 поперечных алюминиевых планок. Багажник с обтекаемыми углами минимально снижает аэродинамический коэффициент, но увеличивает вес отсека. На поперечины можно установить закрытый органайзер или бокс.

План работ:

  1. Вымерять и отрезать алюминиевый профиль – 2 продольные планки, 3 поперечные.
  2. Зачистить места среза. Если основа открытая, можно загнуть концы, установить пластиковые заглушки, залить пеной.
  3. Сварить основу из продольных и поперечных планок.
  4. Зачистить швы. Алюминий не нужно обрабатывать антикором.
  5. Усилить конструкцию стеклотканью, которую наносят на пену и клеят на поперечины.
  6. Покрасить основу.

Если багажник в виде корзины, потребуется сварить верхнюю основу меньшего периметра, приварить к нижней части бортовые планки, согнуть планки (чтобы получился конус) и приварить верхний обод. Хотя это не лучшая идея, поскольку будет сложно снимать багажник, отсек будет тяжелым, что плохо скажется на общей грузоподъемности.

Крепление на крышу автомобиля

Установка на крышу выполняется на крепежи, которые монтируются на водосток. Предварительно готовятся хомуты, которые, с одной стороны, плотно крепятся к крыше, со второй – удерживают багажник. Для хомутов используют стальные пластины (как вариант, можно взять хомут для глушителя). Деталь подходит для крепежа грузового отсека, имеет оптимальную жесткость.

Если багажник устанавливается на рейлинги, используют самодельные или заводские скобы. П-образная скоба монтируется на рейлинг болтовым соединением, к основе багажника приваривается.

Установить багажник на рейлинги можно и напрямую. Для этого потребуется 4-6 крепежных пластин и комплект болтов. Можно воспользоваться заводскими крепежами с замком. Это позволит быстро снимать и устанавливать багажник на продольные и поперечные рейлинги. Например, модель «Десна» ― стальной багажник-корзина, имеет универсальные крепежи, с двойной фиксацией, крепеж можно поворачивать вдоль и поперек.

Плюс заводского крепежа ― конструкция имеет замок и открывается ключом. В случае с самодельными хомутами крепеж потребуется или варить, что неудобно, или фиксировать на болты либо «барашки».

Этиология патологии

Этиология формирования вывихов в локтевом суставе обусловлена тремя версиями.

Чаще всего, это:

  • неловкого падения на сустав;
  • резких подъемов тяжелых предметов;
  • непроизвольного рывка руки (к примеру, когда родители интуитивно пытаются удержать ребенка от падения).

Формирования вывиха костей сустава, обусловленного непрямым воздействием на суставный блок. При этом, силу удара принимают на себя головка лучевой, либо локтевой кости, к примеру – неудачное приземление или следствие аварий в ДТП.

Проявление патологии, как следствие наличия врожденных аномалий костно-хрящевой структуры, либо как последствие суставных разрушений, вызванных наличием у пациента воспалительных суставных заболеваний (артроз, артрит), приводящих к костно-мышечным деформациям.

При развитии этих заболеваний, патологические изменения в суставах вполне могут спровоцировать проявление спонтанных (постоянных) вывихов, и с частичным суставным смещением в локтевом суставном блоке.
