Самодельный барометр

Способы изготовления

Приборы для определения изменения давления можно собрать из самых простых материалов, которые можно найти в любом доме. Они могут пригодиться в домашних или полевых условиях, на даче или для рыбалки. Например, если давление медленно возрастает, клев будет хорошим, а если оно уже высокое или быстро растет – рыбалка не увенчается успехом.

Простейшие модели барометров можно собрать из нескольких подручных предметов.

Из лампочки накаливания

Для изготовления барометра в лампе необходимо просверлить отверстие диаметром 2-3 мм, обязательно в колбе возле стыка с ней металлического цоколя. Для того чтобы это сделать, нужно нанести каплю машинного масла на место будущего отверстия и затем развести его абразивным порошком до вязкого состояния.

Его можно взять от наждачной бумаги. Затем, прилагая минимальные усилия, сверлить стекло медной проволокой нужного диаметра.

Для сверления желательно обмотать цоколь мягким материалом, например, несколькими слоями ткани или бумаги, и аккуратно закрепить в тисках. Желательно добиться полной неподвижности, иначе при сверлении может возникнуть вибрация (особенно если патрон на дрели не очень точно центрирует сверло), и тонкое стекло может треснуть.

Или можно сверлить обычным сверлом, полностью погрузив лампу в воду. Тогда нужно крепко держать лампу руками, а работу проводить не одному. В обоих случаях применяется электродрель.

После этого через отверстие вытряхните, насколько получится, нить накаливания, а затем вымойте и высушите лампу. Заполните емкость дистиллированной водой до половины колбы. Можно использовать насыщенную ионами серебра «святую» воду.

Жидкость обязательно должна быть очищенной, иначе она зацветет. Для большей наглядности вы можете добавить в нее немного марганцовки или чернил с авторучки.

Правила пользования таким барометром:

мелкими каплями покрыты стенки колбы – завтра будет облачно, но без осадков;
хорошо видны средние капли, между которыми есть сухие вертикальные промежутки – ожидается переменная облачность;
если капли крупные – будет небольшой дождь;
капли текут сверху вниз, сливаясь друг с другом – будет гроза;
капли есть только у поверхности воды, а возле цоколя сухо – осадки будут, но на расстоянии от вас;
когда стенки полностью сухие, а за окном дождь – завтра будет хорошая погода;
влажность только на северной стороне колбы – дождь будет после обеда;
стенки сухие, а дождя нет – погода будет отличной.

Если нужен более удобный прибор со стрелкой – тогда вам подойдут другие конструкции.

Из еловой ветки

Определить изменение давления можно, глядя на ветви ели и других хвойных деревьев. Перед дождем они опускаются, а перед солнечной погодой поднимаются. Такие свойства сохраняются даже у сухой ветки.

Для изготовления барометра понадобится основа в виде буквы «Г». Ее можно сделать из досок или фанеры, размер определяется величиной ветки. На основание желательно прикрепить резиновые ножки.

На стенку нужно приклеить шкалу, нарисованную на картоне или плотной бумаге.

Далее приготовьте ветку длиной около 10 см. Снимите с нее все иголки, за исключением одной. Далее прикрепите ее на основание так, чтобы иголка могла свободно перемещаться вдоль шкалы.

Затем прибор нужно проградуировать. Для этого на шкале при ясной солнечной погоде нанесите метку. Другую метку нужно сделать во время сильного дождя. Ну и разделите расстояние между ними на несколько равных частей и поставьте черточки. Прибор готов.

Из шишки

Не хочется отламывать ветку от дерева? Не беда, для оригинального барометра отлично подойдет крупная еловая или сосновая шишка. Принцип действия основан на том, что она может открываться в ясную погоду и закрываться перед дождем.

Основа ничем не отличается от предыдущей конструкции. Вместо ветки на нижнюю грань крепится шишка, к одной из чешуек которой нужно приклеить картонную или бумажную стрелку. Конструкция основания и способ градуировки аналогичны варианту из ветки.

Из бутылки или стеклянной банки

Когда рядом нет леса, хороший барометр можно сделать из большой стеклянной бутылки или банки. Пластиковая тара не подойдет, так как она не обладает достаточной жесткостью. К выбранной емкости нужно найти деревянную или резиновую пробку, которая плотно ее закрывает.

Для начала сделайте в пробке отверстие и вставьте в нее стеклянную трубку, которая должна доходить почти до дна. Ее диаметр должен быть достаточно большим, чтобы при перепадах давления через нее не выливалась вода.

Как влияет атмосферное давление на поведение рыбы

Барометр для рыбалки является важным устройством, но кроме этого нужно знать и учитывать физиологию той рыбы, которую предполагается ловить:

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Чтобы барометр служил своему владельцу долго и не доставлял никаких проблем, внимание следует уделить таким моментам:

Точность. Такой параметр как точность во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как сделать самому?

Берём прозрачный сосуд, лучше стеклянную бутылку, емкостью в поллитра. И в крышке делаем отверстие.

Трубочку небольшого диаметра (лучше прозрачную) вставляем в отверстие крышки и заклеиваем. Конец трубки не должен доходить до самого дна, а должен быть над ним в 1-1,5 см.

Затем наливаем воду до половины (лучше взять дистиллированную, а то обычная со временем может зацвести). Закручиваем крышку с трубочкой и вновь заклеиваем. Главное, чтобы было всё герметично — чтобы воздух не попадал в бутылку.

Изготовление барометра из лампочки

Лампочку для изготовления барометра своими руками нужно взять перегоревшую, а у основания цоколя необходимо просверлить маленькую дырочку. Существует один хороший метод, как сделать это аккуратно. В том месте, где должно быть отверстие, наносится капля масла — растительного или машинного. К нему нужно добавить немного абразивного порошка от наждачной бумаги. Смешать оба ингредиента на стекле, а в патрон дрели вставить медную проволоку нужного диаметра.

Перед тем как сверлить отверстие, стеклянную часть лампочки нужно обернуть небольшим кусочком ткани или полотенца, а сам цоколь зажать, по возможности, тисками. Сверлить отверстие нужно на минимальных оборотах, не прикладывая усилий.

Когда дырочка в лампочке готова, в нее заливается вода, примерно половина всего объема, а затем нужно добавить несколько капель обычных чернил или небольшую часть грифеля химического карандаша. Смесь перемешивается, а лампочка подвешивается при помощи плотной веревки или лески.

Самодельный барометр нужно закрепить между оконными рамами, но так, чтобы на него не попадали солнечные лучи. Когда внутренняя часть стекла подсохла, можно снимать показания, для этого нужно запомнить, что означает то или иное состояние колбы.

Например, если на внутренних стенках лампочки образовались мелкие капельки конденсата — в ближайшее время следует ожидать облачной погоды, однако, скорее всего, без осадков.

Если капли конденсата средней величины, а между ними можно заменить вертикальные полоски сухого стекла — это говорит о переменной облачности в ближайшие сутки. К осадкам в природе стоит готовиться, если на стенках лампочки появились крупные капли. И если они настолько большие, что стекают вниз, дождь будет сильным и затяжным.

Во время дождя за окном по барометру также можно понять, насколько долго он будет идти. Если внутренняя поверхность лампочки уже стала сухой, то в скором времени осадки прекратятся, а за окном установится сухая солнечная погода.

Использовать такой барометр, изготовленный самостоятельно, можно только при плюсовой температуре на улице, в мороз его показания будут неправильными. А летом всему семейству будет интересно и познавательно наблюдать за изменениями его показаний, а затем за изменениями погоды.

В этом видеоуроке покажем, как сделать барометр в домашних условиях всего за несколько минут. И это вполне работоспособный прибор, который очень пригодится, например, рыболовам, людям, которые планируют пойти в поход, садоводам.

Для изготовления барометра нам понадобятся: Пробка от полиэтиленовой бутылки. ПЭТ бутылка от чернил, которая используется для заправки принтера. Обломок полотна ножовки по металлу. Клей 88. ПВХ трубка диаметром 4 мм. Шприц. Банка с крышкой.

Нужно учесть, что чем тверже бутылка, тем лучше она подходит для работы. При использовании слишком пластичной емкости барометр не будет работоспособным, так как давление во внешней среде будет равно давлению внутри банки, в то время как для работы барометра нужна разница давлений вне и снаружи. В данном видеоуроке использована ПЭТ бутылка, так как она более доступна, чем стеклянные бутылки из под шампанского. Можно также использовать стеклянные банки для закатки, сначала их закупорив и затем впаяв в крышку трубку.

Можно трубку заменить на трубку от пасты шариковой ручки, она также будет работать.

Рассмотрим на примере подобного барометра, сделанного из 2-литровой бутылки, как ориентироваться по данному прибору с предсказанием дождя. Столб воды колеблется в пределах 50 см. Если условно разделить это расстояние на три части, то можно предвидеть изменение погоды по такому правилу: чем ниже столб воды, тем яснее погода.

Если столб воды находится в нижней трети, то дождя точно не будет в ближайшие два дня. Если столб воды в верхней трети, то вероятность дождя высокая. Также имеет значение скорость движения водяного столба: если столб находится в нижней трети и за пару дней подскочил до верхней трети, то скорее всего будет сильная буря.

Нужно помнить,что барометр чувствителен к перепадам температур. Поэтому лучшим местом для него будет погреб или жилая комната с постоянной температурой.

Если барометр показывает ясную погоду, чтобы не напекло голову, позаботьтесь о своем здоровье, а в этом вам поможет . Что еще можно ?

Как сделать барометр своими руками

Для того чтобы сделать барометр рыболова самостоятельно нужно подобрать инструменты и материалы, которые имеются под рукой

Такая модель не будет обладать высокой точностью, к тому же пользоваться некоторыми такими приборами нужно с особой осторожностью, чтобы не ранить себя или кого-то рядом, а также, чтобы не нарушить их структуру

Самодельный барометр из бутылки

Наиболее простой и не затратный по оснащению вариант.

Потребуется:

бутылка;
пробка;
стеклянная трубка;
дистиллированная вода.

Всё элементарно просто

Этапы сборки прибора:

Воду подкрашивают и заливают в бутылку. Залить необходимо наполовину.
В крышке сделать отверстие, в котором бы плотно помещался стержень.
Вставить трубку, в крышку, закрыть. Трубка должна не доставать дна примерно на 1,5 см.

Определение клёва

https://youtube.com/watch?v=RASoUE5fdmI

Из лампочки

Довольно хрупкое устройство, работать с которым нужно осторожно. Основная задача – проделать отверстие возле цоколя

Атмосферное давление по лампочке

Этапы изготовления модели из лампочки:

Наметить отверстие ниже цоколя.
Смазать растительным маслом, посыпать крошкой абразива.
Лампочку обернуть в бумагу.
Цоколь зажать тисками
Просверливать отверстие отрезом медной проволоки и аккуратно собрать остатки.
Налить в колбу воду с заранее добавленным красителем.
Отверстие заделывают пайкой.

Как определить погоду

Зимой прибор должен находится в помещении, но не возле батареи, весной, осенью – между окон, а летом на улице. Ориентирование происходит по следующему принципу:

если в лампочке нет конденсата – солнечно;
немного – облака;
запотевание, мелкие капли – небольшой дождь;
крупные капли – будет ливень.

https://youtube.com/watch?v=hmEzMnaKWf8

Из масленки

Понадобится металлическая конструкция с параллельными стенками (боковыми). В горлышке или пробке делают отверстие, в которое необходимо поместить стеклянную трубку.

Наполовину масленку нужно наполнить водой и красителем. Трубочку вставляют в пробку и герметично закрывают. Рядом ставят линейку с рисками, которые будут обозначать изменение уровня атмосферного давления. Показания будут меняться за счет снижения и повышения воды в трубочке.

Масленка-барометр, почему нет

Из шприцов и капельницы

Сложная в построении конструкция позволит измерять атмосферное давление в помещении. Для изготовления необходимы такие материалы:

капельница – 1 шт.;
шприцы в 10 мл – 2 шт.;
миллиметровая бумага;
термометр на стенку;
обрезок от доски – примерно 16 на 25 см;
гвозди и кнопки.

Собрать прибор необходимо по схеме. Для заполнения используют кипяченую воду, при этом напивают ее при температуре 18оС и давлении 750 мм рт.ст. В первом шприце с поршнем конец рукоятки должен указывать на 7, после чего второй шприц наполняют водой. Рукояткой регулируют уровень воды на отметке 750 мм.

Стенд из шприцов

Термометр, установленный рядом, позволяет отслеживать температуру и соотносить полученные показатели и высчитывать погрешность устройства.

Еловый барометр

По старой примете, если ветка ели поднимется, то быть ясному небу. Если же опускается, то быть дождю. Для изготовления прибора необходимо взять небольшую ветку около 30 см с ее основанием.

Перед креплением на стену нужно удалить кору. Устройство закрепляют, а рядом с ним рисуют шкалу, где вверху расположена отметка – ясно, а внизу – дождь.

Именно по отклонениям ветки вверх и вниз судят об изменении атмосферного давления.

Интересный способ

Домашний гидрометцентр

Самодельный гидрометцентр можно сделать с помощью двух термометров. Один из них обматывается влажной ватой или тканью и опускается в банку с водой. Необходимо следить, чтобы он постоянно был влажным. По приведенной ниже таблице сравнивают показания обоих термометров и определяют погоду.

Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление. Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дистилированую воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.

Простейший барометр своими руками

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Подберите пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как вы поставите пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Такой барометр закрепите на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра.

Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться.

Барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую лампочку

и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм

Делать это следует очень осторожно, иначе баллон может треснуть или разбиться. Вот самый простой способ сверления стекла

На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпкой. Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Когда отверстие будет просверлено, залейте в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавьте в нее две-три капли чернил или кусочек грифеля химического карандаша и перемешайте. Барометр готов.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, или пойдет дождь мелкий затяжной кратковременный, может, грозовой… Правда надо знать некоторые особенности, чтобы расшифровать показания:

Если внутренние стенки лампочки

покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Если стенки лампочки покрылись каплями средней величины, а между ними образовались вертикальные сухие полосы — переменная облачность.

Сделать барометр своими руками под силу каждому. Самодельные модели из еловых веток, лампочки или электронные устройства могут с достаточной точностью фиксировать изменения атмосферного давления. А для их сборки не нужны специальные инструменты и особые знания.

Разновидности

Впервые этот прибор был описан в 1644 г. учёным из Италии Эванджелистом Торричелли. Этим приспособлением оказался первый барометр на ртути (жидкостный), измерения значений в котором производились в соответствии с высотой столба ртути. Схема такого приспособления очень проста. Стеклянный столб имеет запаянный верх, а его низ погружен в ёмкость со ртутью. Во время проведения эксперимента на улице была очень хорошая и ясная погода. Тогда столбик ртути замер на высоте в 760 мм, что впоследствии и было принято за оптимальный показатель.

Ртутные модели применяются в наше время на метеорологических станциях, поскольку имеют высокую точность, а вместе с ней недостатки в виде небезопасности, хрупкости конструкции и громоздкости.

В 1844 г. инженер из Франции Люсьен Види, основываясь на работах физика и математика Готфрида Вильгельма Лейбница из Германии, создал другой тип барометра, работающего без жидкостей. В дальнейшем этот «безжидкостный» прибор получил название барометр-анероид.

Существует 4 вида подобных устройств:

жидкостный – в этом приборе применяется принцип выравнивания массы столба жидкости с окружающим его давлением;
ртутный – замер давления атмосферы происходит благодаря высоте столба ртути с прикреплённой к нему шкалой;
барометр-анероид – приспособление функционирует по принципу изменений размера коробки с разряженной средой внутри, под влиянием давления атмосферы изменяется её размер;
электронный барометр – этот подвид барометра использует преобразования изменений коробки барометра-анероида в цифровой сигнал либо при помощи тензопреобразователя, который очень чувствителен, и изменение давления атмосферы воспринимается как деформация, а также изменение сопротивления.

Рассмотрим модели барометров-анероидов.

БАММ-1. Это устройство предназначено для замера атмосферного воздействия, находясь на земле и в помещениях. Этот вид внесён в Госреестр измерительных приборов и может применяться для проверки рабочих мест.
М-67. Прибор имеет более точные показания, а при своих конструктивных особенностях температурный диапазон работы составляет от -10 до +50 С.
М-110. Этот барометр предназначен для промышленного применения.
ББ-0.5М. Бытовой прибор, предназначенный для размещения на стене, хорошо подходит метеозависимым людям для слежения за изменением давления атмосферы.
БР-52. Школьный барометр-анероид, устроен таким образом, что позволяет использовать его для опытов.

Как работает прибор

Для этого барометра понадобится перегоревшая лампочка накаливания. В начале цоколя с резьбой просверливают отверстие диаметром 2-3 мм. Сверлить надо аккуратно и с минимальными усилиями, чтобы не треснуло стекло. Через получившееся отверстие заливают чистую воду до половины колбы. В нее надо добавить 2-3 капли чернил.

Далее ждут, пока просохнут внутренние стенки колбы, и подвешивают лампочку-барометр между оконными рамами окна, желательно с северной стороны. Если окна располагаются с южной стороны, то лампочку надо подвесить вверху окна. Уже через несколько часов можно снимать показания.

Если внутренние стенки покрылись мелкими капельками конденсата, то будет облачная погода без осадков.
При капельках средней величины, между которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
Крупные капли возле поверхности воды в лампочке и сухая горловина говорят о том, что осадки пройдут стороной.
Капли воды на северной стороне колбы говорят о дожде на следующий день во второй половине.
Если лампочка изнутри покрыта крупными каплями конденсата, то будут кратковременные дожди. А если капли укрупняются и стекают вниз, то скорее всего будет гроза.
Если стенки лампочки совершенно сухие, то будет хорошая погода

Конечно, чтобы понять показатели такого прибора, необходимо знать его принцип работы. Здесь тоже все предельно просто. Когда происходят изменения атмосферного давления, начинает колебаться уровень воды в трубке. Конечно, этого мало. Нужно знать, когда погода будет ясная, а когда дождливая. Итак, если из трубки выходят пузырьки воздуха, то давление достаточно высокое.

Барометр своими руками для рыбалки можно сделать из перегоревшей лампочки. Для изготовления вам понадобится:

Перегоревшая лампочка.
Шуруповерт.
Машинное либо подсолнечное масло.
Среднезернистая наждачная бумага.
Медная проволока.
Тиски.
Вода.
Чернила.

При помощи такого устройства можно предсказать и сухую погоду. Если стенки колбы сухие и даже без капелек и тумана, то завтра будет ясно. Если же конденсат образовался на северной стороне баллона, то завтра, примерно во второй половине дня, пройдет дождь.

Выбор

Выбор барометра для рыбака может напоминать поход девушки по магазинам с вещами. Огромное количество вариантов и каждый по-своему особенный.

На что следует обращать внимание при выборе:

Определиться с видом. Чаще всего используют стандартные электронные барометры в виде брелка или часов. Следует продумать, какой будет удобнее.
Определиться с размером и внешним видом. Здесь выбор индивидуальный. Но следует сказать, что лучше всего брать варианты с большим и качественным дисплеем.
Подсветка. Если покупатель фанат зимней рыбалки, то подсветка очень пригодится. Если же ночная рыбалка не привлекает, можно брать обычный вариант, это немного сэкономит деньги.
Функционал. Теперь самое сложное, определиться с перечнем функций, которые необходимы рыбаку. Не стоит пытаться выбрать модель с самым большим количеством функций. Пусть их будет не много, но все будет исправно работать и не будет ничего лишнего.

Особые свойства. Настоятельно рекомендуется брать водонепроницаемые модели.

Цена. Следует понимать, что цена на качественный товар не может быть низкой, поэтому рекомендуется не брать самые дешевые модели. Также не обязательно брать самые дорогие варианты, ведь в таком случае велика вероятность переплаты за бренд и десяток не нужных функций. Лучше всего брать модели по средней цене, они и прослужат дольше, и их поломка не так расстроит владельца.

А какой же барометр выбрать, на какие его характеристики нужно обратить внимание{q} Для разъяснения этого момента далее мы остановимся на особо важных факторах, требующие акцентирования внимания при выборе той или иной модели барометра:

Качество сборки

Перво-наперво на что нужно обратить внимание при выборе барометра, это на качество сборки. Выбираемый измерительный прибор должен быть крепким, в нем не должно быть никаких скрипов

Положение регулировочного винта

При выборе механического барометра нужно особое внимание уделить положению регулировочного винта Он располагается на задней крышке корпуса барометра. Наилучшим вариантом является его расположение максимально ближе к отверстию под него

Если точности расположения этого механизма нет, то и правильной работы измерительного прибора ждать не стоит.

Размер сильфона. Обязательно при выборе барометра нужно заглянуть внутрь прибора, только так можно наглядно увидеть сильфон прибора. А от его величины напрямую зависит правильность и точность работы аппарата по измерению атмосферного давления.

Чёткость циферблата. Выбирая барометр, нужно осмотреть его вдоль и поперек, в том числе и циферблат. Четкие ли цифры, подходящего ли размера. Нужно присмотреться и к стеклу, нет ли на нем бликов и излишнего отражения.

Водонепроницаемость

При выборе барометра для рыбалки нужно обратить внимание и на такое его свойство, как водонепроницаемость. Так как шанс упасть в воду у барометра на рыбалке очень велик, и от неожиданных природных осадков также никто не застрахован

Ударопрочность

Если решено приобрести карманный или наручный барометр, то не лишним будет обратить внимание на такое его свойство, как ударопрочность. На мокрой земле легко подскользнуться и ударить прибор о камень, поэтому дополнительная прочность такому прибору не повредит

Список функций. Собираясь приобрести цифровую метеостанцию или же многофункциональные часы нужно составить список необходимых именно для вас функция, такой подход позволит избежать лишних трат за дополнительные возможности прибора, которые в будущем не будут нужны.

Подсветка. Если в будущем планируются не только дневные, но и ночные рыбалки, то стоит выбирать аппарат с опцией подсветки дисплея или циферблата.

Трезубец механизма. В самом центре цифровой шкалы барометра имеется трезубец. Когда стрелка прибора находится на отметке в 750 мм, все составные части трезубца должны быть параллельны. Такое положение свидетельствует о правильной фиксации стрелки и что ее показатели являются верными.

Наличие градусника и гигрометра. Некоторые, особенно более дорогие модели барометров имеют не только ртутную шкалу, но и специальные деления, определяющие состояние погоды «ясно», «облачно» и так далее. Также сегодня на полках специализированных магазинов можно встретить аппараты со специальной шкалой клева.

Возможность калибровки и поверки. Любой даже самый современный барометр требует первичной настройки, так называемой поверки. Настроить новоприобретенный прибор можно согласно показаниям городской метеостанции

Поверка производится с помощью винта, расположенного на задней крышке барометра

Крутить винт нужно осторожно, не более чем на 45 ° в обе стороны, иначе можно повредить весь механизм

Использование барометра

Пользоваться анероидным барометром несложно. Нужно посмотреть, на какое значение указывает стрелка прибора. На шкале барометра имеются зоны, которые обозначены как «сушь», «ясно», «переменно», «дождь», «шторм», а также деления с указанием абсолютных значений. Если давление снижается – ожидаются осадки, если повышается – будет ясно. Как правило, барометр имеет две стрелки – одну подвижную, она связана с анероидной коробочкой, а вторую можно поворачивать. Если ее совместить со стрелкой, показывающей величину атмосферного давления, через некоторое время можно наблюдать, в какую сторону отклонится подвижная стрелка.

Нормальным считается атмосферное давление 760 мм рт. ст. при температуре воздуха 15оС на так называемом уровне моря. Домашние барометры могут измерять его величину в диапазоне 700-800 мм рт. ст. на высоте не больше 300 м над уровнем моря. Падение давления означает ухудшение погодных условий, приближение дождей или снегопадов. Зоны с низким давлением называются циклонами. Антициклоны – это зоны с повышенным давление, их приближение означает наступление хорошей погоды. Барометр настраивают, если его показания отличаются от показаний местной метеостанции больше, чем на 8 мм рт. ст. Для этих целей предусмотрен регулировочный винт, находящийся в задней части корпуса. При настройке нужно повернуть его на угол не более 45 градусов.

Давно замечено, что изменение погодных условий имеет большое влияние на организм человека. Кто-то это явно чувствует и даже заболевает, а кто-то менее чувствителен, но тем не менее испытывает необъяснимое недомогание. В связи с этим человек интересуется прогнозом погоды, чтобы как-то к нему подготовиться: взять зонтик или спрятаться в укрытии от жары. Некоторым требуется выпить таблетку от давления.

Ученый Эванджелиста Торричелли в 17-м веке создал измеритель атмосферного давления. Его модернизировали в наши дни. Теперь прибор также активно применяют, прогнозируя погоду на ближайшее время. В этой статье мы рассмотрим данный прибор и разберемся, как пользоваться барометром самостоятельно.

Электронные (цифровые) барометры своими руками

Откалиброванный на заводе тензодатчик и дискриминатор — основа цифрового прибора. Эти и другие компоненты можно приобрести на Aliexpress, в радиомагазинах, в интернете.

Электронный барометр своими руками собирается на базе микродатчиков, микросхем (контроллеров). Нам потребуется тензосенсор MPX 2200 AP. При нормальном давлении 1 000 гПа напряжение на его выходе равно 100×0.2 мВ = 20 мВ. Можно также к схеме приспособить вольтметр, но для нашей ситуации в этом нет необходимости, так как в большинстве случаев достаточно наблюдать изменения в сторону повышения/понижения. Индикатор сделаем в форме шкалы из нескольких светодиодных элементов.

Потребуются, кроме указанных, такие элементы:

Схема:

Питания на сенсор подается от «кроны» 9 В (выводы 1 и 3). Для экономии заряда цепь содержит выключатель обычный или микро. Импульс с детектора поступает дифференциальному усилителю из 2 операционных усилителей DA2.1 и DA2.2 в корпусе, это микросхема LM324. Данный элемент предназначен для усиления амплитуды импульса тензосенсора в 50 раз.

R4 — «переменник» для точной регулировки, стоящий между резисторами с R1 и R2 (номиналы одинаковые). Учитывая коэф. усиления при 1 000 Па (100 кПа), на выходе дифусилителя будет 0.2×100×50 = 1000 мВ = 1 В.

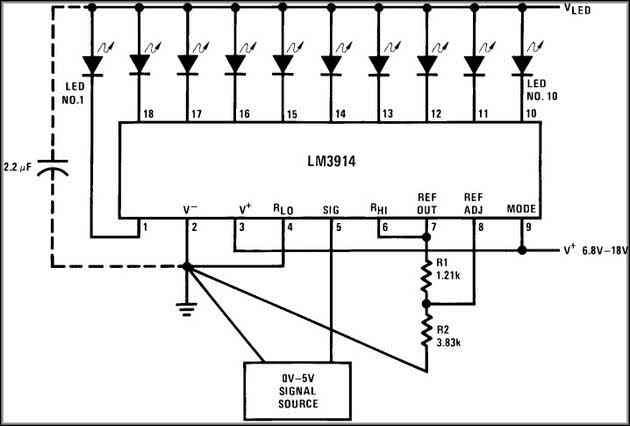

С чувствительным вольтметром (цифровым) с шириной градуировки 2 В становится доступным пересчет измеренного напряжения, снимаемого между выходами 7 и 14 LM324, в значения атм. давл. Для визуализации контроля используется дискриминатор LM3914 с 10 компараторами, каждый подсоединенный одним входом к выводу (5), другие контакты идут на резистивный делитель (на промежуточные его точки).

Потенциал на четвертом выводе обозначает нижний порог измерения давления, а верхний выставляется посредством изменения потенциала «переменником» R5 на объединенных выходах 6 и 7. Им надо задать напряжение приблизительно 1.1 В относительно выхода 8, таким образом, верхняя граница индикации атм. давл. составит 1060 мбар, что подходит нам.

Как работать с индикатором

Индикация имеет такой порядок: вращая селектор «переменника» R6, устанавливаем на вводе 5 контроллера LM3914 потенциал, при котором диоды HL5 и 6 включаются. Если замеряемая величина растет, то элементы от HL7 до HL10 поочередно начинают светиться, и наоборот, уменьшение давления, обозначающее скорые осадки, сопровождается понижением напряжения на пятом выходе микросхемы. Начнут поочередно вниз включаться HL4…HL1.

Схема платы, рекомендации

Ниже схема-шаблон платы для монтажа платы:

Желательно брать индикаторные световые элементы с разным цветом, чтобы они несли функциональную нагрузку: внизу белые, вверху — красные, в середине — исходная точка, желтые. Схема LM для нашего прибора работает как DOT точка — при деактивированном выводе 9, питание идет только на период индикации давления при нажатии клавиши «Измерение». Точная калибровка для наших целей не так уж и важна, достаточно сделать наибольшую чувствительность, чтобы микросхема реагировала на малейшие колебания давления.

Цифровые модули и сборки на Arduino

Сборку можно осуществить из цифровых барометрических модулей-сенсоров. Делают такие приборы на основе микроконтроллера Arduino, также надо докупить дисплей к такой сборке и все необходимые сопутствующие детали. Все нужное есть на Aliexpress, подобных площадках.

Продаются уже готовые цифровые барометрические модули с обвязкой, например, 32-х разрядные, стоимость около 30 долл.

Рассмотрим только основы таких устройств, так как вариантов их много и им посвящены отдельные статьи.

Схема подключения контактов (есть разные варианты поэтому уточняем в сети, читаем инструкции изделий, смотрим схемы для конкретных моделей микроконтроллеров и модулей):

Самодельный цифровой барометр в сборе на монтажной пластине-основе:

Варианты схем-чертежов для сборки метеостанции с барометром на Arduino:

Обычно сборки на Arduino и на подобных микросхемах являются не просто барометрами, а мини-метеостанциями, измеряющими давление, высоту, температуру, влажность, показывающие часы, дату:
