Посадки подшипников на вал и в корпус

Внутренние кольца подшипников часто закрепляют на валах посредством только соответствующей посадки (рис. 2, а).

Рис. 2. Основные схемы крепления подшипников на валу: а – неподвижное соединение по прессовой посадке; б – торцовой шайбой с винтом и стопорной планкой; в – круглой шлицевой гайкой и стопорной шайбой; г – стопорным кольцом; д – конусной разрезной втулкой и натяжной круглой гайкой и стопорной шайбой

Выбор характера посадки подшипника на вал и в корпус зависит от ряда факторов: типа и размера подшипника, условий его эксплуатации, величины, направления и характера нагрузок, класса точности подшипника, нагружения неподвижного кольца.

Различают следующие виды нагружения неподвижных колец: местное циркуляционное и колебательное.

Местная нагрузка воспринимается ограниченным участком дорожки качения и передается на ограниченный участок корпуса.

Циркуляционная нагрузка воспринимается всей окружностью дорожки качения и передается на всю опорную поверхность корпуса. Это наблюдается в том случае, когда вектор нагрузки вращается.

Колебательная нагрузка распространяется на определенный участок невращающегося кольца, например, при качательном движении.

Для вращающегося кольца, передающего внешнее усилие, следует назначать неподвижные посадки, например, в редукторах внутреннее кольцо подшипника должно насаживаться на вал с натягом. Наружное кольцо подшипника, сопряженное с неподвижной частью машины, должно иметь посадку, обеспечивающую весьма малый натяг или даже небольшой зазор, дающий возможность кольцу при работе несколько проворачиваться относительно своего посадочного места, что обеспечивает более равномерный износ беговых дорожек.

Посадка внутреннего кольца подшипника на вал или ось осуществляется по системе отверстия, а наружного кольца в корпус – по системе вала.

В связи с этим соединение внутренних колец подшипников с валами при переходных посадках будет фактически неподвижным с гарантированным натягом. При осуществлении неподвижной посадки следует очень тщательно следить за тем, чтобы соединение имело определенный натяг: ослабление посадки ведет к проскальзыванию вала по внутреннему кольцу, температура подшипника резко повышается, и он выходит из строя. При увеличенном натяге внутреннее кольцо подшипника расширяется, радиальный зазор между внутренним и наружным кольцом уменьшается. Это может привести к заклиниванию тел качения: подшипники нагреваются и быстро разрушаются.

Особенно тщательно следует осуществлять посадки радиальных шарикоподшипников. Шейки валов и расточенные отверстия корпусов с грубо обработанными посадочными поверхностями не должны допускаться к монтажу.

Шероховатость обработки и геометрические формы посадочных мест в значительной степени влияют на долговечность подшипников.

Овальность, конусность и биение заплечиков должны быть в пределах допусков, установленных для поверхностей, сопрягаемых с подшипниками.

Следует помнить, что от точности заплечиков валов и корпусов, а также размеров галтелей вала зависит нормальная работа подшипников качения и всего узла. При сборке необходимо следить за тем, чтобы заплечики валов и корпусов были строго перпендикулярны к оси вала, и кольца подшипников плотно прилегали к заплечикам по всей поверхности.

Размеры заплечиков вала и корпуса должны быть такими, чтобы при действии значительной осевой нагрузки торцы заплечиков не сминались. Однако очень большие заплечики затрудняют демонтаж подшипников, так как в этом случае захватить кольцо подшипника, из-за выступающего заплечика, не представляется возможным. Нормальная высота заплечиков ориентировочно должна быть равна 1/2 толщины внутреннего кольца. Если нельзя предусмотреть заплечики нормальной высоты, то применяют специальные упорные кольца.

Радиус галтели вала должен быть всегда несколько меньше, чем радиус фаски внутреннего кольца подшипника. То же относится к наружному кольцу.

При проектировании валов часто вместо галтелей делают проточки. Однако они ослабляют вал, вызывая концентрацию напряжений, и поэтому ими можно заменять галтели только в том случае, если вал имеет значительный запас прочности.

В тяжело нагруженных валах максимальные напряжения сосредоточиваются на посадочных местах вала у заплечиков. В таких случаях делать выточки и даже галтели нежелательно. Рекомендуется применять плавный конусный переход и ставить специальную упорную шайбу.

Маркировка корпуса в зависимости от конструкции

Корпус подшипника может быть обозначен различной маркировкой в зависимости от типа узла. Изготовленный для радиальных деталей, которые устанавливаются во фланцевые узлы, механизм крепится установочными винтами. Подшипник в них обозначается UC, а корпус для них бывает F, P, Т, FL, FC. Если этот узел соединен воедино, деталь будет иметь вид, например, UCP, UCT, UCFL.

Для опорных конструкций корпус обозначается как SD, а сам подшипник – SN.

Приобретать подобные изделия лучше у непосредственного представителя того или иного производителя. Это гарантирует качество приобретаемых деталей.

Выбор посадки подшипников качения

Среди основных параметров определяющих посадки подшипников:

• характер, направление, величина нагрузки, воздействующей на подшипник;
• точность подшипника;
• скорость вращения;
• вращение или неподвижность соответствующего кольца.

Ключевое условие, определяющее посадку – неподвижность либо вращение кольца. Для неподвижного кольца подбирается посадка с малым зазором и постепенное медленное проворачивание считается положительным фактором, уменьшающим общий износ, препятствующим местному износу. Вращающееся кольцо обязательно сажают с надежным натягом, исключающим проворот по отношению к посадочной поверхности.

Следующим важным фактором, которому должна соответствовать посадка под подшипник на валу или в отверстии, является вид нагружения. Различают три ключевых типа нагружения:

• циркуляционное при вращении кольца относительно постоянно действующей в одном направлении радиальной нагрузки;
• местное для неподвижного кольца относительно радиального нагружения;
• колебательное при радиальной нагрузке колеблющейся относительно положения кольца.

Согласно ГОСТ 520 степени точности подшипников в порядке их увеличения соответствуют пяти классам 0,6,5,4,2. Для машиностроения при нагрузках невысокой и средней величины, например для редукторов, обычным является класс 0, который не указывается в обозначении подшипников. При более высоких требованиях к точности используется шестой класс. На повышенных скоростях 5,4 и только в исключительных случаях второй. Пример обозначения подшипника шестого класса 6-205.

В процессе реального проектирования машин посадка подшипника на вал и в корпус выбирается в соответствие с условиями работы по специальным таблицам. Они приведены в томе втором Справочника конструктора-машиностроителя Василия Ивановича Анурьева.

Для местного типа нагрузки таблица предлагает следующие посадки.

При условиях циркуляционного нагружения, когда радиальное усилие воздействует на всю дорожку качения, учитывают интенсивность нагружения:

Значение коэффициента k1 при перегрузках менее, чем в полтора раза, небольшой вибрации и толчках принимают равным 1, а при возможной перегрузке от полутора до трех раз, сильных вибрациях, ударах k1=1,8.

Значения k2 и k3 подбираются по таблице. Причем для k3 учитывают соотношение осевой нагрузки к радиальной, выраженное параметром Fc/Fr x ctgβ.

Соответствующие коэффициентам и параметру интенсивности нагружения посадки подшипников приведены в таблице.

Обработка посадочных мест и обозначение посадок под подшипники на чертежах.

Посадочное место под подшипник на валу и в корпусе должно иметь заходные фаски. Шероховатость посадочного места составляет:

• для шейки вала диаметром до 80 мм под подшипник класса 0 Ra=1,25, а при диаметре 80…500 мм Ra=2,5;
• для шейки вала диаметром до 80 мм под подшипник класса 6,5 Ra=0,63 а при диаметре 80…500 мм Ra=1,25;
• для отверстия в корпусе диаметром до 80 мм под подшипник класса 0 Ra=1,25, а при диаметре 80…500 мм Ra=2,5;
• для отверстия в корпусе диаметром до 80 мм под подшипник класса 6,5,4 Ra=0,63, а при диаметре 80…500 мм Ra=1,25.

На чертеже также указывают отклонение формы места посадки подшипников, торцовое биение заплечиков для их упора.

Пример чертежа, в котором указана посадка подшипника на валу Ф 50 к6 и отклонения формы.

Значения отклонений формы принимаются по таблице в зависимости от диаметра, который имеет посадка подшипника на валу либо в корпусе, точности подшипника.

На чертежах указывают диаметр вала и корпуса под посадку, например, Ф20к6, Ф52Н7. На сборочных чертежах можно просто указывать размер с допуском в буквенном обозначении, но на чертежах деталей желательно кроме буквенного обозначения допуска приводить и его численное выражение для удобства рабочих. Размеры на чертежах указываются в миллиметрах, а величина допуска в микрометрах.

Источник

Самодельный корпус для подшипника

Сделать корпус для подшипника своими руками не так уж и сложно.

Хорошим материалом для изготовления корпуса является графитированный капролон. Он отличается повышенной износостойкостью, прочностью и скольжением. Выпиливать отверстие нужно, зажав материал в тиски. Дрелью, ножом и напильником следует сделать в капролоне ровное отверстие.

Вовнутрь следует вставить скользящую прокладку. Корпус лучше сделать разрезным и зажать его при помощи винта на вале. Чем ровнее получится отверстие, тем лучше будет работать деталь.

Случается, корпус выполняется даже из дерева. Кольцо делается из секторов, которые потом стягиваются воедино. Это автоматически компенсирует люфт подшипника.

Рассмотрев разновидности и устройство такой детали, как корпус подшипника, можно понять принцип его работы и выполнить самостоятельный ремонт довольно большого количества техники в домашних условиях.

Типы корпусов

Существует определенная классификация корпусов для подшипников. Каждый тип отличается своим предназначением, способом крепления, конфигурацией и размером. Стандартными сегодня выступают такие разновидности:

• стационарные цельные;
• стационарные разъемные;
• фланцевые.

Цельный стационарный тип корпуса изготавливают из чистого никеля, что делает его более жестким и простым. Осевая посадка подшипников в корпус имеет сложный осевой тип монтажа. Поэтому такую разновидность используют в тихоходных механизмах, которые обладают небольшим диаметром вала.

Разъемный стационарный корпус делают из серого чугуна. Он состоит из крышки и основы. Эти элементы корпуса соединяются болтами. Такая конструкция позволяет легко поменять подшипник при его износе, сделать вторичную расточку вкладыша, а также отрегулировать зазор. Это частый тип корпуса в машиностроении.

Фланцевый корпус похож на предыдущий тип. Он состоит из основания и крышки, соединенных болтами. Его применяют для очень требовательных деталей. Он служит опорой как для концевого, так и для сквозного вала.

Особенности установки выжимного подшипника

Этот п/ш является одним из основных компонентов узла сцепления транспортных средств, установленного между двигателем и КПП. Его задачей является размыкание потока при нажатии педали. Специальный привод смещает п/ш по направляющей на валу к корзине, надавливая на диафрагму. В разных т/с используются механические и гидравлические детали. Для установки следует придерживаться определенного алгоритма:

• демонтировать коробку переключения передач, чтобы получить доступ к прочим узлам;
• отвести оконечности фиксатора, где муфта стыкуется со стаканом;
• извлечь п/ш из втулки одновременно с муфтой и пружинным держателем, отжав 4 крепежа;
• осмотреть старый компонент на предмет наличия дефектов, проверить посадочное место и сопредельные узлы;
• перед монтированием нового п/ш проверить наличие люфта и возможность свободного вращения;
• смонтировать деталь на направляющую втулку и зафиксировать пружинным приспособлением вместе с муфтой, предварительно нанеся обильную смазку;
• проверив должную посадку, поставить на место КПП.

Подобный способ описывает замену п/ш на легковом автомобиле ВАЗ, при установке выжимного подшипника на МАЗ и других грузовых транспортных средств, следует руководствоваться детальной инструкцией и рекомендациями производителя техники. Желательно использовать специализированные приспособления и ремонтные работы производить в сервисном центре, особенно это актуально для машин на гарантии.

Правила установки роликовых подшипников

При монтаже основное усилие должно быть направлено исключительно через внутреннюю обойму при насадке на вал и наружную при запрессовке в корпус. Недопустимо производство работ, при котором возникает ударное или другое динамическое воздействие.

При креплении и на вал, и в корпусную конструкцию – направлять одновременное усилие на оба кольца одновременно, не допуская перекоса.

Устанавливая детали при помощи подручных инструментов, когда нет возможности воспользоваться штатными приспособлениями, нельзя допускать ударные усилия к поверхности сепаратора, надо применить прокладку, гасящую воздействие. Можно воспользоваться втулкой из незакаленного стального или медного сплава.

При способе установки шарикоподшипников на вал с натягом, элемент желательно предварительно разогреть с помощью индукционного устройства, а затем насадить с небольшим усилием. Сторона п/ш, имеющая заводскую маркировку должна быть снаружи.

При работе с крупногабаритными элементами целесообразно воспользоваться специализированными приспособлениями, например, гидравлическими распорами, гарантирующими отсутствие повреждения поверхностей и повышенную производительность работ. Эта методика рекомендуется при установке п/ш, имеющих внутренний диаметр более 150 мм.

Установка подшипников качения на вал

Внутренние кольца подшипников качения часто закрепляют на валах посредством только соответствующей посадки (рис. 5, а).

Крепление торцовой шайбой (рис. 5, б) – достаточно надежный и простой способ. Его целесообразно применять, когда на вал действует осевая сила, направленная на растяжение винта, или при относительно большой угловой скорости вращения вала.

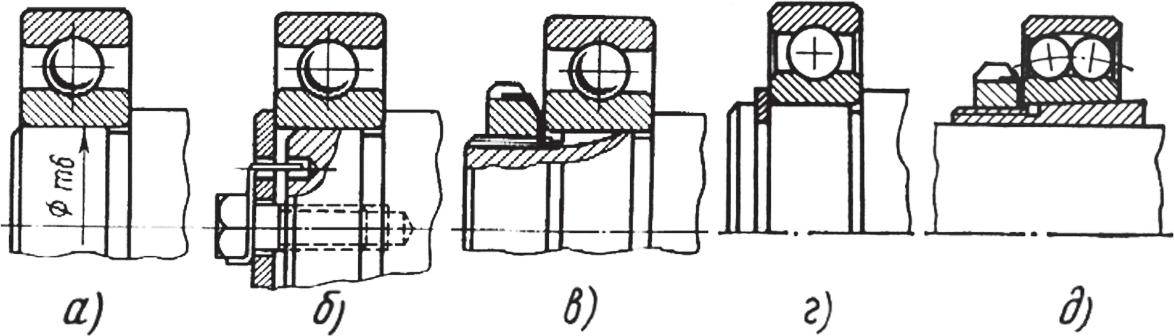

Рис. 5. Основные схемы крепления подшипников на валу: а – неподвижное соединение по прессовой посадке; б – торцовой шайбой с винтом и стопорной планкой; в – круглой шлицевой гайкой и стопорной шайбой; г – стопорным кольцом; д – конусной разрезной втулкой и натяжной круглой гайкой и стопорной шайбой

Крепление шлицевой гайкой (рис. 5, в) – весьма распространенный метод крепления подшипников, несмотря на более трудоемкий в изготовлении. Наличие у гайки шлицев и лепестков по диаметру шайбы позволяет фиксировать положение гайки при повороте через каждые 15°, что обеспечивает осевое перемещение гайки примерно на 0,06 мм. Это позволяет более тонко регулировать натяг у спаренных подшипников, особенно при создании предварительного натяга.

Крепление пружинным упорным кольцом (рис. 5, г) – вполне надежный и очень простой способ. В последнее время находит все большее применение. Этот способ крепления используется главным образом при отсутствии осевых сил, нагружающих кольцо.

Производители и маркировка

В зависимости от типа производителя, существует определенная маркировка деталей. Если это не корпус для подшипника, своими руками созданный, он обязательно будет иметь обозначение соответствующей компании, его создавшей.

Существует большое множество брендов, но популярными сегодня считаются следующие производители:

• Китай и Сингапур выпускают детали с маркировкой FBJ.
• Итальянские элементы механизма для подшипников могут быть промаркированы как KDF или TSC.
• Япония маркирует свои корпуса как ASAHI или NSK.
• Продукция SKF настолько дорогая, что ее практически не встретить в оборудовании нашей страны.

Цена на такие изделия зависит от производителя и, как правило, тем выше, чем качественнее сама деталь. Самыми дешевыми, но недолговечными считаются польские и российские корпуса, более высокого качества изготавливаются представленные детали японцами. Далее выше надежность и стоимость имеют узлы итальянского производства, а за ними следуют сербские механизмы. Самыми надежными, но очень дорогими считаются немецкие и шведские, а также некоторые японские (NTN, KOYO) корпуса для подшипников.

Современные корпуса подшипников

Сегодня процесс производства позволяет изготовить механизм с какой-нибудь дополнительной деталью или в виде отдельного изделия. Разнятся корпуса и системой крепления подшипника внутри корпуса, например, он может быть закреплен на лапках. Это зависит от типа детали.

Корпуса подшипников качения, скольжения и других видов производится из высококачественных материалов. Это может быть чугун, прессованная или штампованная сталь, синтетический каучук.

На современном рынке подшипниковых узлов преобладают элементы механизма импортного производства. Их популярность объясняется все большим количеством различного зарубежного оборудования. Оно требует в процессе эксплуатации подшипников узлов определенного типа, которые наше производство не выпускает.

Инструменты, которые вам понадобятся

Для упрощения процесса монтажа был разработан целый ряд механических инструментов. В частности, компания NSK предлагает следующие изделия:

• Монтажный комплект FTN333 – это отличный вариант для установки подшипников малого и среднего диаметра (от 10 до 55 мм) методом холодной посадки. Так вы корректно и беспроблемно справитесь с этой операцией.
• Гаечные ключи – представлены в стандартном и усиленном исполнении. Незаменимы при установке контргаек. Это простое и недорогое средство для монтажа подшипников с конической посадкой.

Для удобства работы с подшипниками большого диаметра, компания предлагает гидравлическое оборудование:

• Съемники, толкатели и съемные пластины – обеспечивают большие нагрузки для соблюдения рекомендуемой силы контакта между кольцом детали и поверхностью. Упрощают процесс монтажа и исключают возможность появления ошибок при установке.
• Гайки – благодаря методу смещения повышают точность и скорость инсталляции компонентов подшипникового узла с конической посадкой. Имеют антикоррозийную пленку, а значит имеют длительный срок эксплуатации.
• Насосы – предполагают совместное использование с гайками, нагнетают масло и значительно упрощают операцию.

Кроме того, для каждого типоразмера подшипника разработаны индукционные нагреватели. Компания NSK предлагает линейку устройств разных размеров и мощности.Они обеспечивают оптимальную и безопасную температуру деталей, чтобы процесс установки методом горячей посадки проходил беспроблемно.

Плавающий подшипник – особенности и применение.

Обычно установка вала выполняется в двух подшипниковых опорах. При этом реализуется одна из трех главных схем монтажа подшипников:

• плавающая;
• врастяжку;
• враспор.

Плавающий подшипник допускает линейное перемещение вала, компенсирует только радиальное усилие. Он обеспечивает следующие ключевые преимущества:

• компенсация изменений длины вала при нагреве или охлаждении;
• нейтрализация размерных погрешностей;
• облегчение монтажа узла, снижение затрат на сборку;
• отсутствие необходимости в сложных регулировках;
• упрощение эксплуатации.

Реализация плавающей схемы производится тремя основными способами:

• подшипник неподвижно фиксируется на валу с возможностью осевого свободного перемещения в корпусе;
• верхнее и нижнее кольца фиксируются соответственно в корпусе и на валу, но конструкция подшипника допускает их относительное перемещение;
• крепление подшипникового узла допускает свободное перемещение вала во внутренней обойме.

Плавающий подшипник используют в следующих основных случаях:

• значительное расстояние между опорами (более семи диаметров вала);
• большие температурные перепады при работе;
• сложность обеспечения высокой точности размеров вала и установки опорных узлов;
• необходимость осевого смещения вала для работы механизма (регулировка зазора между жерновами мельницы);
• размещение подшипников в отдельных корпусах.

Внимание! Плавающей обязательно делают менее нагруженную радиальным усилием опору. Так обеспечиваются лучшие условия для осевого смещения вала

Типы корпусов

Существует определенная классификация корпусов для подшипников. Каждый тип отличается своим предназначением, способом крепления, конфигурацией и размером. Стандартными сегодня выступают такие разновидности:

• стационарные цельные;
• стационарные разъемные;
• фланцевые.

Цельный стационарный тип корпуса изготавливают из чистого никеля, что делает его более жестким и простым. Осевая посадка подшипников в корпус имеет сложный осевой тип монтажа. Поэтому такую разновидность используют в тихоходных механизмах, которые обладают небольшим диаметром вала.

Разъемный стационарный корпус делают из серого чугуна. Он состоит из крышки и основы. Эти элементы корпуса соединяются болтами. Такая конструкция позволяет легко поменять подшипник при его износе, сделать вторичную расточку вкладыша, а также отрегулировать зазор. Это частый тип корпуса в машиностроении.

Фланцевый корпус похож на предыдущий тип. Он состоит из основания и крышки, соединенных болтами. Его применяют для очень требовательных деталей. Он служит опорой как для концевого, так и для сквозного вала.

Особенности монтажа подшипников скольжения

Элементы подобного типа востребованы во многих производственных отраслях, особенно в случаях, когда нет возможности использования ш/п качения. Основное распространение изделия получили при сборке агрегатов, имеющих валы:

• функционирующие под воздействием больших ударных и вибрационных нагрузок, в прокатных станах, гидромолотах, двигателях внутреннего сгорания и пр;
• значительных диаметров, в гидравлических турбинах;
• установленные в высокоскоростных механизмах, работающих в агрессивной среде, условиях повышенной влажности и пр.

А также в шпинделях металлорежущих станков, опорных конструкциях телескопических установок, бытовой технике. Основными частями ш/п скольжения является вкладыш и корпус, который может быть разъемным и цельным.

Монтаж подшипников скольжения состоит из нескольких этапов:

• стыковка втулки и корпусной детали с натягом, посредством посадки запрессовкой, с разогревом или холодной;
• чтобы предотвратить проворачивание, внутренняя часть крепится винтом или насаживается на бронзовую шпонку;
• вал предварительно окрашивается, вводится во втулку и несколько раз проворачивается возвратно-поступательными движениями. Так происходит подгонка для упрочнения фиксации.

Это основные правила для крепления элементов такого типа. Придерживаясь их, вы исключите возникновение проблем с эксплуатацией и продлите срок их использования.

Преимущества не смазываемых и смазываемых корпусов

Сегодня производители выпускают как смазываемые, так и не смазываемые корпуса для подшипников. Корпус подшипника, чертеж которого разработан для стандартных смазываемых повторно узлов, имеет в себе масленку.

К преимуществам непополняемых дополнительной смазкой корпусов можно отнести экономию на техобслуживании, компактность конструкции. В таких деталях отсутствует вероятность утечки масла. Это приводит к повышенной чистоте детали.

Смазываемые повторно корпуса эксплуатируются при больших температурах и в большой запыленности окружающей среды. Если нет возможности использовать деталь с крышкой, такой узел применяется в условиях попадания на него брызг воды или других жидкостей.

При нерегулярности использования такого корпуса подшипник будет работать должным образом. Такие детали применяются при ускоренном ходе узла, при повышенных нагрузках и потребности снизить шум при работе.

Особенности крепления к корпусу

Существует несколько разновидностей посадки подшипника на вал в корпусе узла. Самыми распространенными сегодня из них выступают описанные ниже технологии.

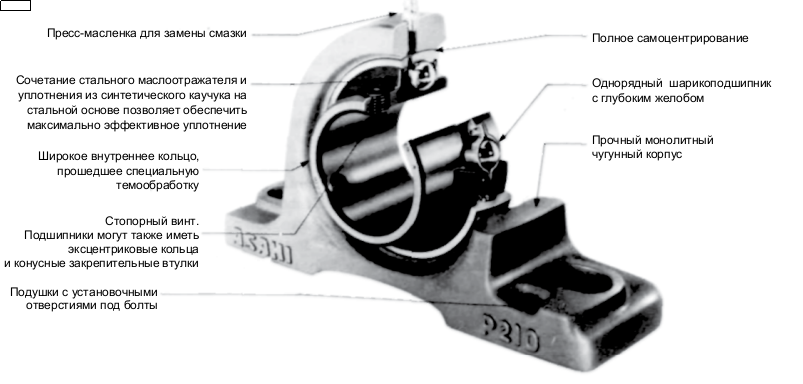

Одним из самых распространенных является подшипник в корпусе на лапках. Он обладает возможностью смазывания и участвует в создании высокоскоростных механизмов. Это могут быть вентиляторы, системы аварийного энергосбережения, маховики. Отличительной их особенностью является способность работать при повышенных температурах.

Внутреннее кольцо также может закрепляться на валу при помощи стопорных винтов. Встречаются корпуса, внутреннее кольцо которых имеет коническое отверстие. Деталь крепится в нем при помощи закрепительной втулки.

Есть также корпуса, в которых установленное изделие закреплено особым эксцентриковым кольцом.

Плавающая схема со смещением колец внутри подшипника

Для высоких оборотов вала и значительных нагрузок используется плавающий подшипник с относительным перемещением внешней и внутренней обойм. Ключевые преимущества такого решения – минимальное трение при осевом смещении, отсутствие износа посадочной поверхности плавающего подшипника.

Возможность линейного смещения обойм предоставляют:

• роликоподшипник цилиндрический NU с обоймой внутренней без буртиков (отечественное обозначение 32000);
• роликоподшипник цилиндрический N с обоймой внешней без буртиков (отечественное обозначение 2000);
• роликоподшипники цилиндрические бессепараторные;
• роликоподшипники торроидальные типа CARB, разработанные SKF;
• роликоподшипники игольчатые.

Следует учитывать, что роликоподшипники цилиндрические и игольчатые крайне чувствительны к перекосам вала.

Роликоподшипник типа NU. Роликоподшипник типа N.

Роликоподшипник торроидальный CARB.

Смещение подшипниковых колец.

При монтаже по этой схеме закрепляются наружные и внутренние обоймы фиксированного и свободного подшипников, а смещение вала приводит к относительному перемещению колец подшипника плавающей опоры. На иллюстрации фиксированная опора выполнена с шарикоподшипником радиально-упорным ZKLN, а плавающая с игольчатым роликоподшипником NKIS.

Комбинация зафиксированного шарикоподшипника радиального и плавающего подшипника роликового типа NU рекомендуется для высокооборотных механизмов, например, вентиляторов, двигателей.

Сочетание закрепленного роликоподшипника типа NUP и свободного роликоподшипника NU хорошо работает при значительных усилиях, включая ударные нагрузки. Используется в железнодорожном транспорте.

Высокую жесткость и точность обеспечивает комбинация сдвоенного роликоподшипника конического в фиксированной опоре и цилиндрического роликоподшипника плавающего. Применяется в токарных станках и роликах станов прокатных.

Для комбинации больших радиальных и умеренных осевых сил при высоких оборотах рекомендуется сочетание свободного роликоподшипника NU и группы из шарикоподшипника четырехточечного контакта с роликоподшипником NU. Такое решение используется в редукторах дизельных локомотивов.

Для очень больших значений радиальных нагрузок SKF предлагает вариант со сферическим роликоподшипником двухрядным и роликоподшипником торроидальным CARB в плавающей опоре. Примером их использования могут служить цилиндры сушки машин для производства бумаги.

Особенности реализации плавающей схемы для покупных подшипниковых узлов.

Максимальное использование покупных узлов и элементов, выпускаемых массовыми сериями, позволяет удешевить продукцию, ускорить производство, повысить качество изделий. При проектировании все шире применяются серийные подшипниковые узлы, поставляемые большинством ведущих производителей подшипников. Такой узел представляет собой корпус с креплением на лапах либо фланцевым, установленный в корпусе шарикоподшипник, уплотнения, винт стопорный для фиксации вала во внутренней обойме, масленку для подачи смазки.

Обычно в таких узлах используется корпусной шарикоподшипник со сферической внешней и удлиненной внутренней обоймами. Он позволяет компенсировать перекосы валов.

При использовании покупных узлов подшипников возникает проблема реализации плавающей схемы. Обычно подшипниковые узлы размещаются по краям вала и крепятся к раме или корпусу машины. После установки вал фиксируется винтами стопорными. При таком способе монтажа компенсируются размерные погрешности. Но тепловое расширение требует организации плавающей опоры. Особенно такая схема актуальна при повышении температуры свыше ста градусов.

В этом случае затягивается стопорный винт только фиксированной опоры. Плавающая опора (с меньшей радиальной нагрузкой) выполняется следующим образом:

• для шейки вала выбирается допуск с минимальным зазором;
• стопорный винт подшипникового узла заменяется резьбовым пальцем с цилиндрическим концом;
• под цилиндрическую часть резьбового пальца на валу выполняется паз.

При работе вращение вала передается шарикоподшипнику через цилиндрическую часть резьбового пальца, установленного на внутренней обойме. При тепловом расширении вала он смещается линейно внутри обоймы шарикоподшипника, а цилиндрическая часть пальца остается внутри паза вала.

Такие решения используются, например, в механизме опрокидывания варочного котла.

Плавающий подшипник позволяет ускорить и облегчить сборку, обеспечивает успешную работу при перепадах температур, компенсирует размерные неточности. Схема со свободным подшипником благодаря своим преимуществам остается одной из основных в машиностроении.

Особенности крепления к корпусу

Существует несколько разновидностей посадки подшипника на вал в корпусе узла. Самыми распространенными сегодня из них выступают описанные ниже технологии.

Одним из самых распространенных является подшипник в корпусе на лапках. Он обладает возможностью смазывания и участвует в создании высокоскоростных механизмов. Это могут быть вентиляторы, системы аварийного энергосбережения, маховики. Отличительной их особенностью является способность работать при повышенных температурах.

Внутреннее кольцо также может закрепляться на валу при помощи стопорных винтов. Встречаются корпуса, внутреннее кольцо которых имеет коническое отверстие. Деталь крепится в нем при помощи закрепительной втулки.

Есть также корпуса, в которых установленное изделие закреплено особым эксцентриковым кольцом.

Производители и маркировка

В зависимости от типа производителя, существует определенная маркировка деталей. Если это не корпус для подшипника, своими руками созданный, он обязательно будет иметь обозначение соответствующей компании, его создавшей.

Существует большое множество брендов, но популярными сегодня считаются следующие производители:

• Китай и Сингапур выпускают детали с маркировкой FBJ.
• Итальянские элементы механизма для подшипников могут быть промаркированы как KDF или TSC.
• Япония маркирует свои корпуса как ASAHI или NSK.
• Продукция SKF настолько дорогая, что ее практически не встретить в оборудовании нашей страны.

Цена на такие изделия зависит от производителя и, как правило, тем выше, чем качественнее сама деталь. Самыми дешевыми, но недолговечными считаются польские и российские корпуса, более высокого качества изготавливаются представленные детали японцами. Далее выше надежность и стоимость имеют узлы итальянского производства, а за ними следуют сербские механизмы. Самыми надежными, но очень дорогими считаются немецкие и шведские, а также некоторые японские (NTN, KOYO) корпуса для подшипников.

Общая характеристика

Корпус подшипника представляет собой особую деталь. Она обычно изготавливается из чугуна или других сплавов. Применяется подшипниковый корпус для посадки основного вала на главную платформу. Он плотно фиксирует деталь.

Корпус и собственно подшипник – качения, скольжения и других разновидностей – вместе создают узел. Его легко отыскать в оборудовании и технике предприятий всех промышленных отраслей.

Так как видов представленной детали разработано довольно много, корпусов для них существует еще больше. Причем производители готовы выпускать как изделия стандартной конфигурации, так и корпуса под подшипники особой формы. В последнем случае создается индивидуальный чертеж, на основе которого мастер изготавливает требуемую деталь. Это позволяет обеспечить соответствие узла существующим условиям производства.

Похожие записи:

12 вольт из блока питания от компьютера Квадроцикл своими руками из мт Колонки своими руками, акустическая система, динамики, домашняя акустика Diy: формочка для конфет или льда своими руками Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли Сеянный грунт: инструкция по выбору и использованию
