Как сделать гаражные подъёмные ворота своими руками

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

• отсутствие необходимости дополнительного места;
• возможность утепления ворот;
• прочность конструкции находится на достаточно высоком уровне;
• есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• УШМ (болгарки);
• набора гаечных ключей, отвёрток и шуруповёрта;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Изготовление рамы

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

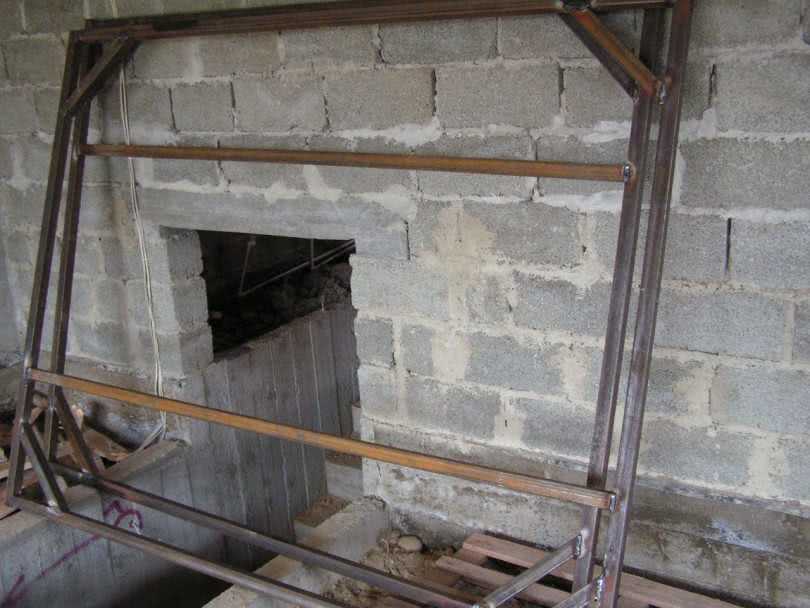

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>

Теплоизоляция ворот

Последняя стадия изготовления – утепление створок гаража. Это позволит сберечь до 60 % тепла в зимнее время. Для теплоизоляции створок на их внутреннюю часть нашивают деревянную обрешетку. Между ее брусками укладывают слои выбранного утеплителя. Лучше для этой цели подходит пенополистирол или минеральная вата.

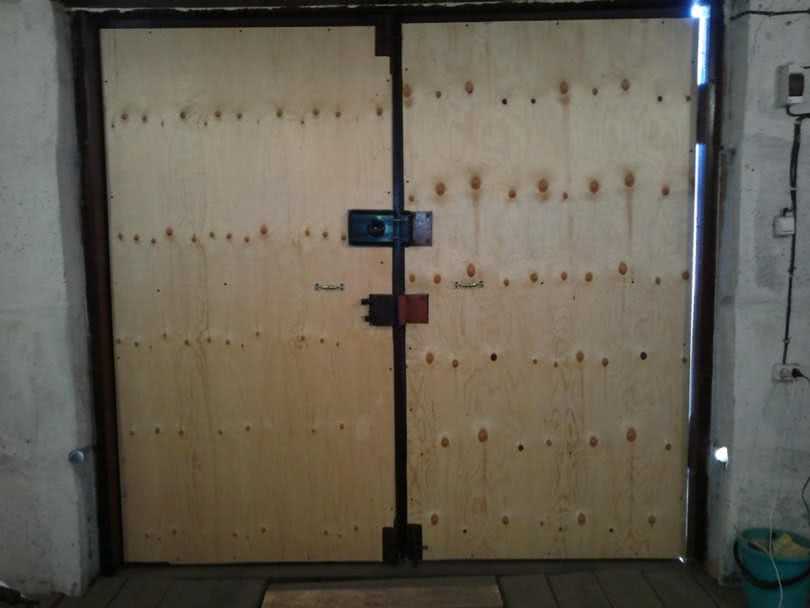

Утеплитель на дверях

Сварить гаражные ворота своими руками и утеплить их нужно так, чтобы удалить возможные воздушные мешки и мостики холода.

Слой 5 см толщиной хорошего утеплителя способен надежно защитить ваши ворота (vorota) и гараж от холода. На обрешетку крепят вагонку или другой отделочный материал. Можно закрыть внутреннюю плоскость брезентом.

Зашивка

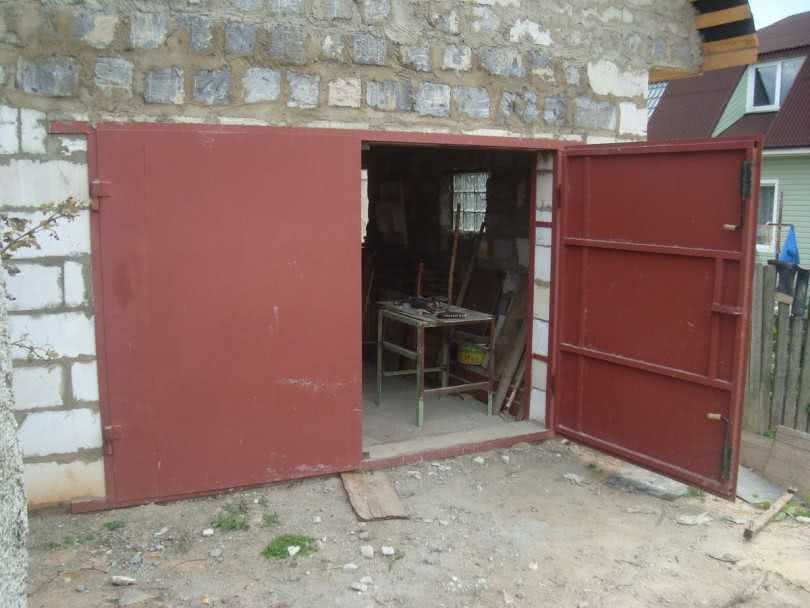

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Обратите внимание!

• Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)

• Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)

• Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Откатные

Минимальное пространство перед боксом для хранения авто – повод для обустройства откатных видов. Они удобны и практичны, заслуживают огромного количества положительных отзывов большинства автомобилистов, а в некоторых случаях являются незаменимыми. Монтаж их требует наличия дополнительного свободного пространства сбоку от проема и эту особенность учитывают еще на стадии возведения стен.

Самодельные откатные

Повысить функциональность устройства можно, выбрав наиболее подходящий в каждом отдельном случае вариант сборки:

Подвесные монтируют на въезде в помещение, расположенное на территории промышленного предприятия или в складском ангаре. Их механизм не отличается высоким уровнем сложности. В верхней части расположен металлический профиль, который служит основой для передвижения роликовых опор

Важно обеспечить повышенную прочность элемента (рельсы), чтобы выдержать большую нагрузку (тяжелую подвесную систему)

Рельсовые – собирают без использования верхней балки При сборке необходимо обратить внимание не только на конструктивные особенности, но и на величину нагрузки, которую предстоит выдержать основанию здания. Для повышения прочности и эффективности, чаще всего используют 3 ролика Два устанавливают непосредственно на створке, а третий служит для предотвращения смещения верхней части в сторону

Консольные признаны наиболее функциональными, так как они используются в любого типа сооружения, не имея ограничений по размерам въезжающих машин

Их можно встретить как в частных гараж, так и в боксах на промышленных предприятиях. Откатные гаражные ворота пользуются заслуженным доверием владельцев гаражей, так как отличаются высокой функциональность, продолжительным сроком службы, простотой использования.

Достоинства и недостатки

Прежде чем принять решение, следует внимательно изучить все преимущества и недостатки. В числе положительных качеств:

1. Значительная экономия пространства и отсутствие необходимости обеспечивать дополнительную свободную территорию перед въезд в гараж, предназначенную для беспрепятственного открывания дверей.
2. Нет опасности случайного повреждения автомобиля в момент открывания или закрывания.
3. Все рабочие элементы скрыты в е внутренней части и потому не подвержены отрицательному (разрушающему действию) влаги, высоких или низких температур.

Преимущества

При открывании нет необходимости прикладывать значительные усилия, но самое главное – можно иметь любую нужную высоту.

Говоря о недостатках, нужно напомнить о том, что для обеспечения ее функциональности придется позаботиться о наличии дополнительного пространства, обеспечивающего свободное открывание. Величина его должна в 1,5 раза превышать ширину откатывающейся двери и, соответственно, самого проема.

https://youtube.com/watch?v=wnOTeWUNRJE

https://youtube.com/watch?v=i-kRb-nOvZo

Виды ворот

Подъемные ворота для гаража бывают двух видов:

1. Подъемно-секционные;
2. Подъемно-поворотные.

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

• Удобство при эксплуатации;
• Безопасность использования;
• Отсутствие шума при подъеме ворот;
• Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

• Высокая стоимость;
• Невозможность самостоятельного изготовления;
• Трудности при утеплении ворот;
• Сложность монтажа;
• Плохая прочность (велика вероятность механического повреждения и взлома).

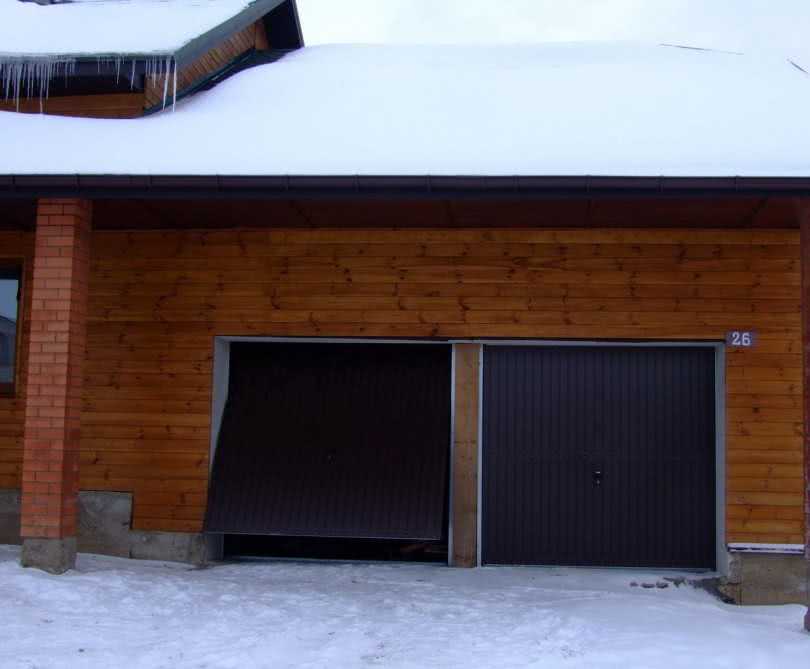

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Подъемно-поворотные ворота

Основными достоинствами подъемных ворот являются:

• Надежность и прочность;
• Экономия пространства перед гаражом (по сравнению с распашными);
• Возможность изготовления подъемных гаражных ворот своими руками;
• Разнообразие обшивки наружной части створок;
• Возможность установки автоматической системы подъема;
• При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

• В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
• Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
• Большой вес полотна;
• Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
• Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Из какого материала лучше сделать дверь в гараж

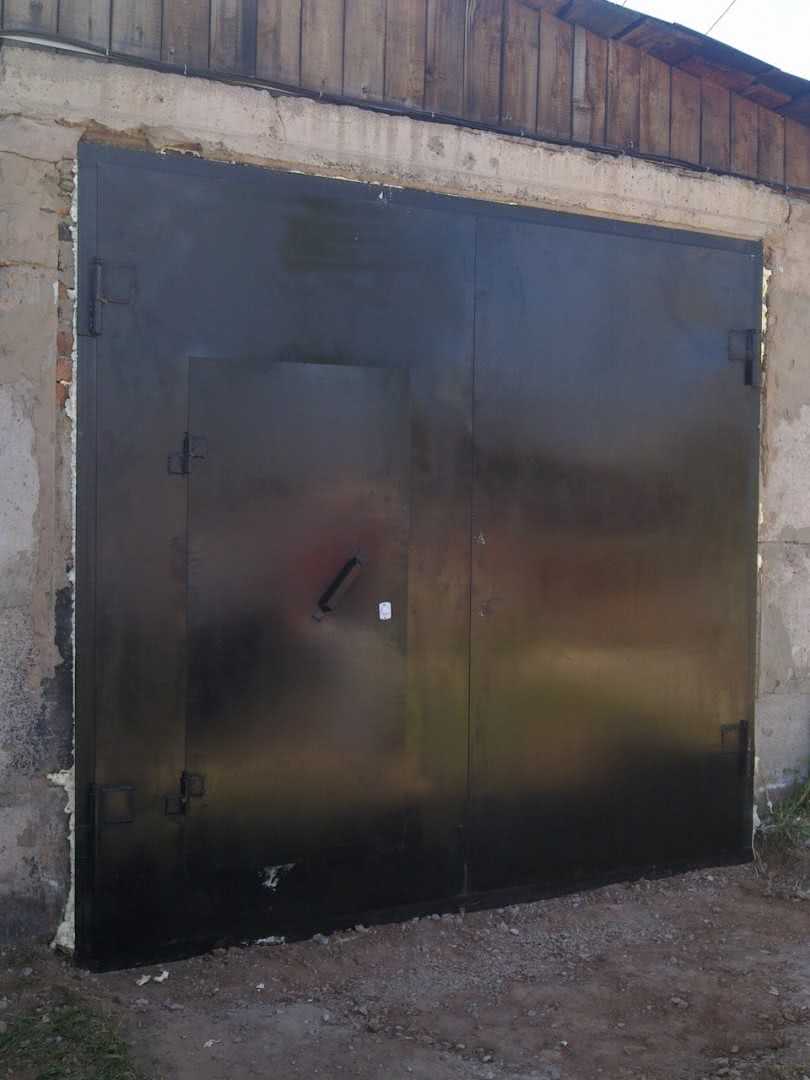

Двери в гараж – младший брат гаражных ворот. Если ворота предназначены для того, чтобы машина свободно заезжала в помещение, то двери необходимы для свободного перемещения автовладельца. Если человеку необходимо зайти в гараж, то не обязательно открывать все ворота.

Практически все гаражные ворота имеют дополнительную дверь. Материалы для таких дверей разнообразны, и их выбор зависит от личных предпочтений хозяина. Но, в большинстве случаев, люди ориентируются на материал, из которого сделан гараж и его ворота.

Для кирпичного варианта прекрасным решением будут стальные двери или сборные конструкции. Вообще металл занимает первое место среди материалов для ворот гаража. На втором месте – дерево. Кстати, деревянные двери будут лучше смотреться, если гараж также обшит деревом.

Если сравнивать эти два материала, то профнастил, конечно, предпочтительней. Он крепче, легче монтируется, а также безопасен в плане возгорания. Гарантия на профнастил может выдаваться до 20 лет. Основным преимуществом дерева является его недорогая цена, а также аккуратный внешний вид. Из отрицательных моментов отметим недолговечность и пожароопасность. Поэтому большинство автовладельцев выбирают металлические двери для гаража.

деревянная дверь отдельно от ворот

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

Схема для изготовления створок

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

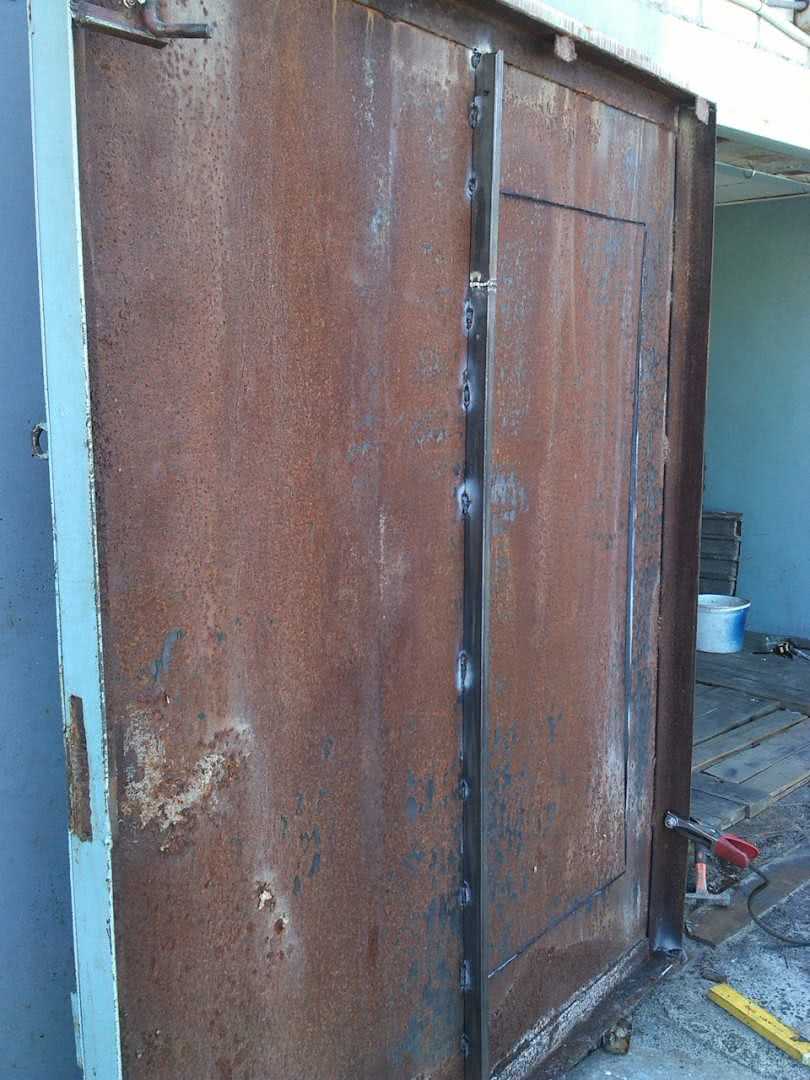

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

Размеры свариваемого каркаса

После этого обваривают всю конструкцию

Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно. Металл приваривают не сплошным швом, а только частыми прихватками

Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Роллеты

Роллетные ворота считаются не надежными, сложными в установке, хозяева редко выбирают этот тип. Состоят из отдельных алюминиевых пластин, при открытии они поднимаются к потолку и складываются в специальный короб. Для нормального функционирования требуются благоприятные климатические условия. А также охрана или защита от вандалов.

Под каждым описанием представлены соответствующие фотографии гаражных ворот.

Все входные конструкции, возможно, автоматизировать и управлять при помощи пульта вмонтированного в брелок от ключей.

Если гараж, не отапливаемый, оптимальным выбором будут распашные ворота, которые отлично служат даже при низких температурах.

• Ремонт трехкомнатной квартиры

• Всё сделанное своими руками для дома и дачи, лайфхаки

• Средства будущих пенсионеров будут направлены на строительство нового жилья

Автолюбители, обладающие специальными знаниями, разбирающиеся в монтаже, сами могут разработать проект, сделать чертеж, приобрести необходимые материалы и полностью создать конструкцию. Хотя придется хорошенько постараться, выполняя все технические особенности сборки, чтобы результат радовал качеством и высокой функциональностью.

Последовательность изготовления пошагово

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

1. 1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
   2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
   3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
   4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;

1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
5. Установка гаражного замка.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца

При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

1. Шарнирно-рычажковый – простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
2. На противовесах – этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.
