Гаражные ворота металлические своими руками

Дизайн калитки из профнастила

После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.

Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.

Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.

Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.

Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.

Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.

Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.

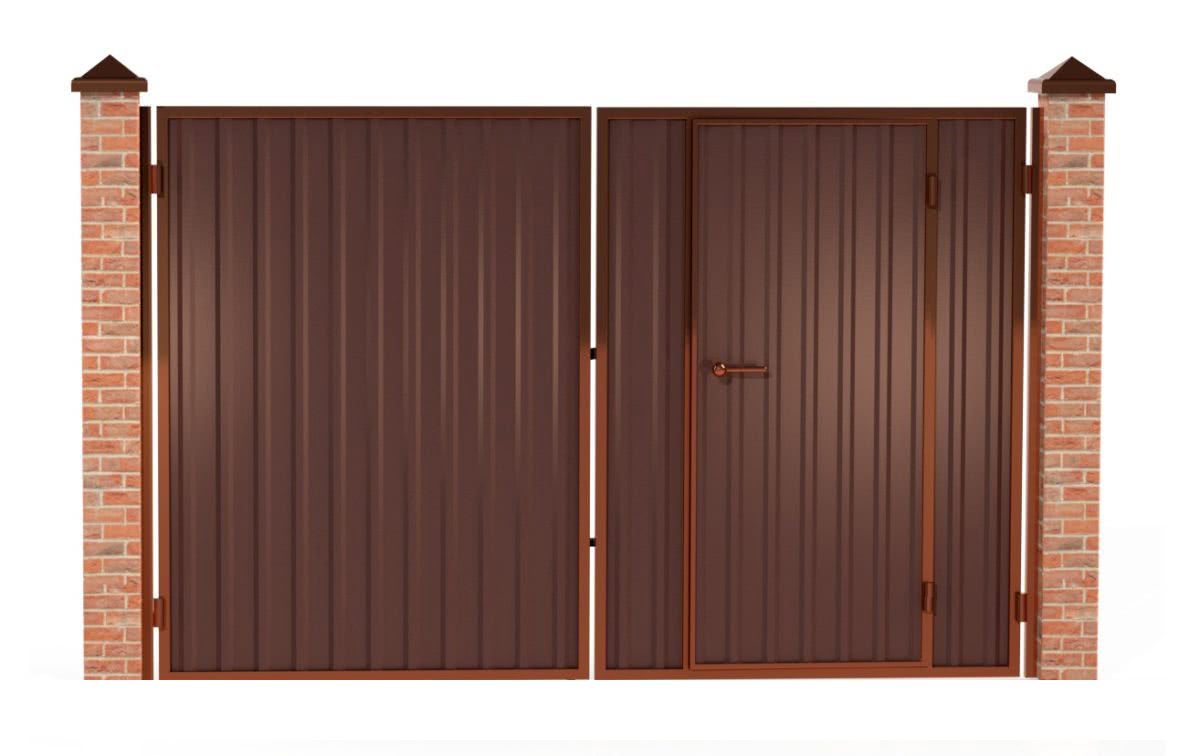

Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.

Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.

Последовательность изготовления пошагово

Каркас

Изготовление подъемно повортных ворт включает в себя следующие этапы:

    1. Сборка П-образной коробки ворот. Она состоит из трёх стальных или деревянных брусьев, которые заглубляются в цементную стяжку пола гаража на расстояние не менее 20 мм. Горизонтальный брус закрепляется стальными пластинами или угольниками;
    2. Монтаж направляющих шарниров. Под потолком гаража производится установка верхнего кронштейна. Чтобы механизм не заклинивало, кронштейн должен свободно перемещаться по створке. Верхний кронштейн обычно пристреливают монтажными стальными штырями к панели перекрытия гаража. К нему с помощью болтов присоединяется два шарнира (для подвижности створки ворот), длина которых подбирается индивидуально с учётом необходимого хода створки;
    3. Сборка самой створки. Вначале из стальных уголков сваривается рама, размеры подбираются в зависимости от длины и ширины дверного проема и проектируемой створки. После проверки её размеров, в ней размещают щит с уплотнителем либо сэндвич-панели, прикрепляя их саморезами. Далее выполняется монтаж внешних стандартных резиновых уплотнителей. По периметру рамы вставляют ленту уплотнителя. При сборке створки следует продумать расположение и размер места для замка;
    4. Монтаж направляющих профилей (рельсов), в которые заводятся ролики шарнирного механизма. Направляющие профили нужно расположить под потолком, слева и справа от верхнего кронштейна. После монтажа следует проверить плавность перемещения роликов;
  1. Предварительная установка собранной створки в проём. Далее нужно разметить места закрепления шарниров подъёмного механизма в створке ворот;
  2. Предварительное прикрепление шарниров саморезами к створке. При полном ходе створки рычаги должны свободно, без заеданий скользить в направляющих. В противном случае нужно проверить правильно ли установлены рычаги: они всегда должны располагаться параллельно относительно друг друга. При необходимости корректируют место крепления рычагов к створке и окончательно закрепляют шарниры;
  3. Установка возвратных пружин или противовесов на направляющий кронштейн. Пружины должны располагаться как слева, так и справа от створки. Как и в случае с шарнирами для направляющих профилей, нужно установить их параллельно. Возвратные пружины должны полностью закрывать ворота. Если этого не происходит, опытным путём подбирают необходимый вес противовесов;
  4. Оштукатуривания стыков обычным цементным раствором и закрепления стальных накладок на торцевых участках полотна ворот при помощи саморезов. Стальные накладки являются декоративным дополнением готовых ворот и защищают полотно от коррозии.
  5. Установка гаражного замка.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

https://youtube.com/watch?v=DzSwoU6WcmQ

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

https://youtube.com/watch?v=xXreMlP1dvQ

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Несколько советов по монтажу петель

  • Если используется сварка, то детали предварительно прихватываются в нескольких местах, после чего проверяется работа ворот. Если створки движутся нормально, выполняется окончательная процедура сваривания.
  • В процессе сварочных работ нужно накладывать сварные швы в шахматном порядке, чтобы исключить перекосы.
  • Петли следует приваривать постепенно, давать им время остыть. Тогда они будут установлены ровно, а прослужат дольше.
  • Рабочие поверхности должны быть чистыми, без следов краски, горючего или смазочных материалов.

Правильно подобрав вид петель для гаражных ворот, а затем правильно их закрепив, вы обеспечите надежную защиту гаража.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

  1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
  2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
  3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

Конструкция ворот

Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.

Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.

Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.

Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.

  • Проще всего скрепить части каркаса саморезами и уголками.
  • Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
  • Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.

Важно! Собирать ворота из дерева своими руками необходимо на ровной поверхности, чтобы избежать перекосов. В процессе контролируйте правильность сборки, измеряя диагонали

Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.

Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом. На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.

Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.

Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.

Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.

Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Материал для изготовления ворот

В производстве распашных ворот используются следующие материалы:

  • ковка;
  • сэндвич-панели;
  • металлический профильный лист;
  • поликарбонат;
  • дерево.

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их  своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

Деревянные ворота

Распашные ворота из дерева – традиционная классика. Однако она не всем по карману в силу дороговизны материала. Самые роскошные ворота – это, конечно, дубовые. Но вполне можно использовать и хвойные породы и лиственницу.

Подъемные гаражные ворота — своими силами

Если вы хотите полной свободы в дизайне ворот, удобстве открывания и определении функциональности, то самый доступный по финансам способ, это изготовить и поставить в проем гаража самодельные ворота. Но сначала нужно решить, какой использовать механизм открывания:

Шарнирно-рычажковый механизм весьма популярен. Это надежная и простая конструкция, которая гарантирует простое движение створки и защищена от блокировки щита. Однако такой механизм нуждается в точности при монтаже направляющих профилей и тщательной настройки натяжения пружин. Обязательно, чтобы не допустить заклинивание щита, нужно направляющие выставить строго в вертикальном положении и непременно обе параллельно.

Механизм на противовесах, это конструкция, в которой трос прикреплен к углам рамы внизу, пропущен через блок и идет к шкиву лебедки, а на конце расположен противовес. Чем больше вес щита ворот, тем больше должна быть и масса противовеса. При такой конструкции рама и каркас ворот подвергаются большой нагрузке. Обычно этот механизм используют в случае тяжелых, массивных ворот.

Далее, нужно спроектировать будущие ворота, снять размеры с проема и сделать эскиз (или подобрать что-то из готовых чертежей). Когда проект и чертежи готовы, надо купить материалы и приготовить инструмент. Вам понадобятся:

  • Бруски деревянные, для коробки – сечением 12 на 8 см и потолочные — 10 на 10 см;
  • Штыри металлические;
  • Уголок на рельсы, сечением 40 х 40 х 4 мм и для рамы —3.5х3.5х0.4 см;
  • Кронштейн швеллерный 8 х 4.3 х 0.5 сантиметров;
  • Пружина, 3 см диаметром;
  • Металлический прут 8 мм диаметром (нужен для регулятора напряжения).
  • Теперь можно заняться изготовлением гаражных ворот:

Из двух вертикальных и одного поперечного брусков собираем коробку, бруски соединяем стальными пластинами или угольниками. Низ коробки нужно заглубить на два сантиметра в стяжку пола.

Крепим коробку в проеме с помощью стальных штырей.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Из уголка делаем для механизма опору, в одной из полок сверлим одно отверстие под крепление к стойкам, а в другой полке 3 отверстия для крепления пружинного кронштейна. Опору для пружины лучше делать из швеллерного кронштейна. Чтобы его закрепить, нужно просверлить 3 отверстия в одной из полок.

Из железной полоски делаем регулировочную пластину, с помощью которой соединяем пружину и кронштейн. У пружины, крайние витки нужно выгнуть в виде зацепов, внизу присоединить регулятор напряжения, сделанный из прутка.

Шарнирный угол для низа делаем из уголка, сверлим 8.5-миллиметровое отверстие и привариваем к раме так, чтобы отступить от нижнего ребра до середины отверстия. Это нужно, чтобы смонтировать рычаг механизма подъема на 12-сантиметровом шарнире. Далее нужно к торцу рычага сваркой прикрепить пластину под регулятор напряжения.

Из двух уголков делаем рельсы для перемещения ворот. Для этого два уголка составляем и свариваем по одному краю, контролируя расстояние внутри между вершинами уголков, оно должно быть 5 сантиметров.

Теперь рельсу следует приварить к пластине с отверстиями, между нижним ребром поперечины и осью направляющего надо оставить 8 см промежутка. К другому концу рельсы приварите кусок швеллера, с отступом 12 – 15 сантиметров. Далее швеллер нужно прикрепить болтом к потолочному бруску.

Для увеличения количества света в гараже, можно установить в полотне вставки из полупрозрачного материала. Также будет полезно наклеить резиновую окантовку и компенсирующие накладки, которые вместе, дополнительно придадут конструкции устойчивость, а также снабдить воротный упор защитой от коррозии или окисления.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков:

Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры

Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
Элементы рамы свариваются в углах

Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
К внутренней части рамы привариваются крепежные площадки из листового металла.
Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

https://youtube.com/watch?v=6Ipi_qY9SgI

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами

Сварка и обшивка створок

Каркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются. Делается это следующим образом:

  1. Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
  2. Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
  3. Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру. Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

https://youtube.com/watch?v=3EUIXiZL_go

https://youtube.com/watch?v=FOib5FKBikU

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

  1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
  2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
  3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
  4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
  5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Похожие записи:

Ремонт оборотов болгарок своими руками Как сделать багажник-палатку на автомобиль своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
