Самодельный гидравлический колун своими руками

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.


Колка дров топором

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.


Ударная вязкость древесины Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.


Какими должны быть поленья?

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

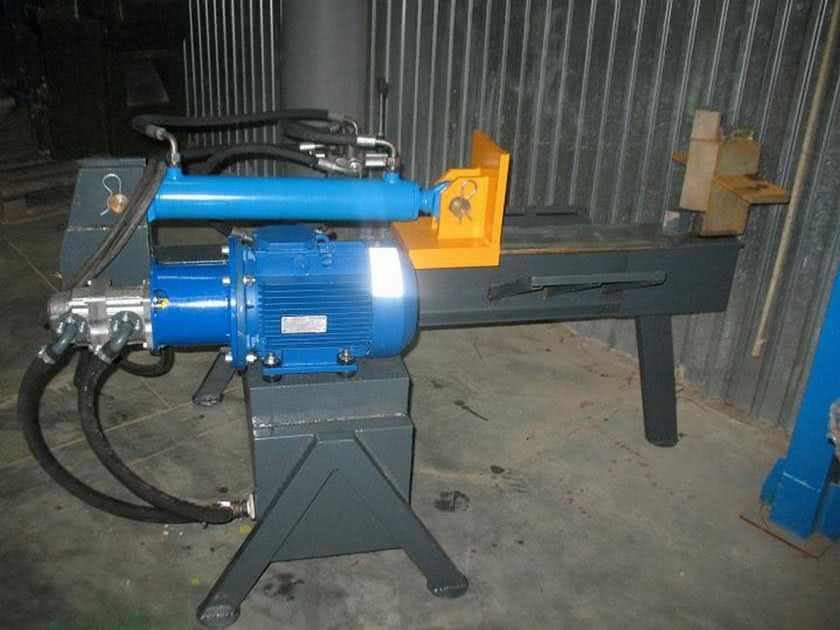

Гидравлический дровокол

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Беседка своими руками фото и размеры

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

  • бытовым, в функции которого входит только раскол древесины;
  • профессиональным, способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором, обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный. Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства. Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо. Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

https://youtube.com/watch?v=lBKP3f3M-0U

Колуны также различаются по способу закладки дров. Существует 3 вида:

  • Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
  • Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
  • Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

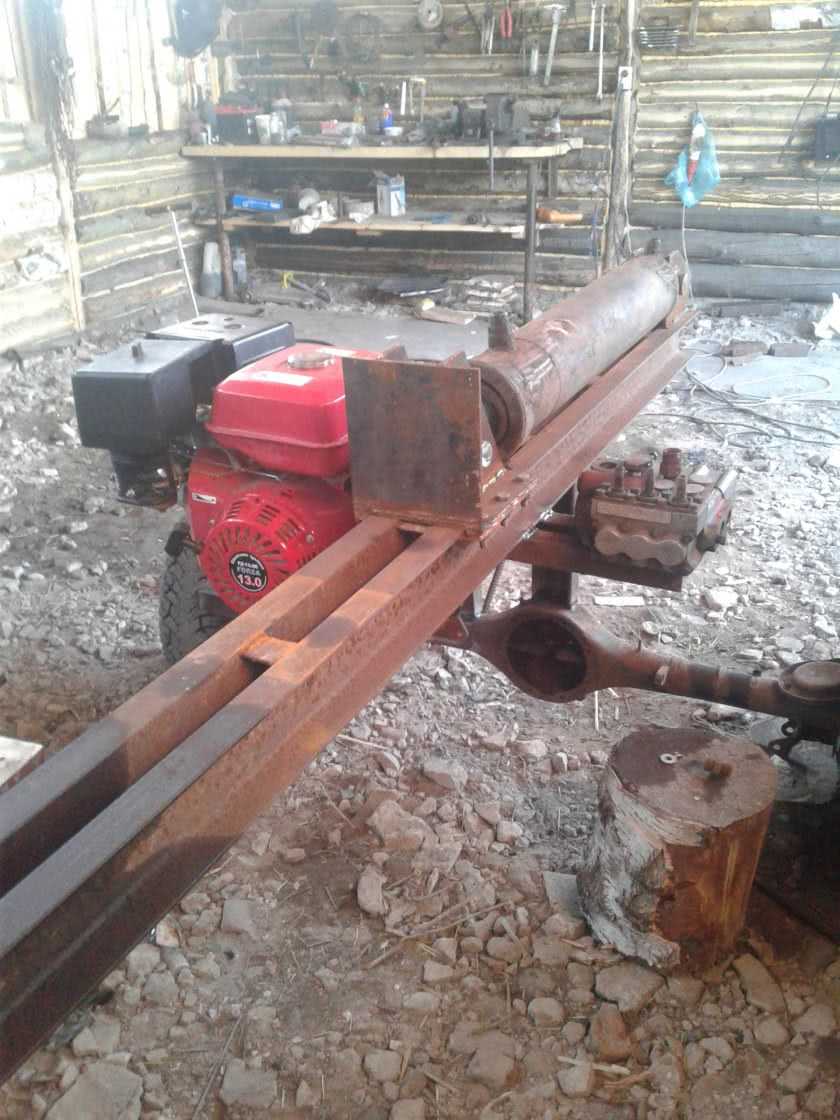

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

  • гидронасос;
  • привод гидронасоса (двигатель);
  • гидрораспределитель;
  • гидробак;
  • гидроцилиндр;
  • рукава;
  • соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.


Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему


Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Электромеханический дровокол

Достаточно массивное устройство, обладающее большой мощностью. Такой агрегат стоит делать в том случае, если вам нужны дрова в большом объёме.

Отличный вариант для загородного дома, особенно, если есть возможность заготовки брёвен в достаточном количестве. О том, как сделать такой дровокол своими руками, можно узнать из видео.

Для сборки устройства вам понадобятся:

  • электродвигатель 2,5-3 кВт;
  • редуктор трёхвальный 1:40;
  • шкивы на двигатель и редуктор;
  • приводной клиновой ремень типа БР;
  • пускатель;
  • рессора для изготовления ножа;
  • двутавровая балка;
  • труба Ø 20 мм (2-2,5 м);
  • сталь 5 мм (несколько кусков);
  • подшипники;
  • листовой металл (для изготовления кривошипно-шатунного механизма)
  • П-образный швеллер и уголок;
  • колёса (подойдут от садовой тачки).

Ниже описана поэтапная инструкция сборки устройства:

  1. На колёса (лафет), перпендикулярно оси, монтируют двутавровую балку. Она будет выполнять функции направляющей. Один конец балки закреплён над колёсной осью, другой оборудуют складной ножкой, изготовленной из металлической трубы (Ø20 мм), и приваренного снизу круга или квадрата из металла (упор). Длина балки — примерно 1,5-1,8 м, в зависимости от длины кривошипно-шатунного механизма.
  2. Параллельно колёсной оси и прямо над ней устанавливают и жёстко закрепляют электромотор. Чуть выше и ближе к свесу устанавливают редуктор. Диаметр шкива двигателя должен быть меньше, чем у редуктора. Шкивы соединяют ремнём.
  3. С другой стороны редуктора крепят кривошипно-шатунный механизм (для передачи вращательного движения в возвратно-поступательное).
  4. Один конец шатуна закрепляют на валу редуктора, на второй устанавливают сделанный из трубы вал.
  5. Вал должен двигаться вдоль направляющей из двутавра, а на его конце закрепляют упор из швеллера.
  6. На свободный конец двутавровой балки вертикально приваривают нож, его можно изготовить из рессоры.
  7. Поверхность двутавра зачищают, после сборки и подключения электрооборудования, можно приступать к работе.

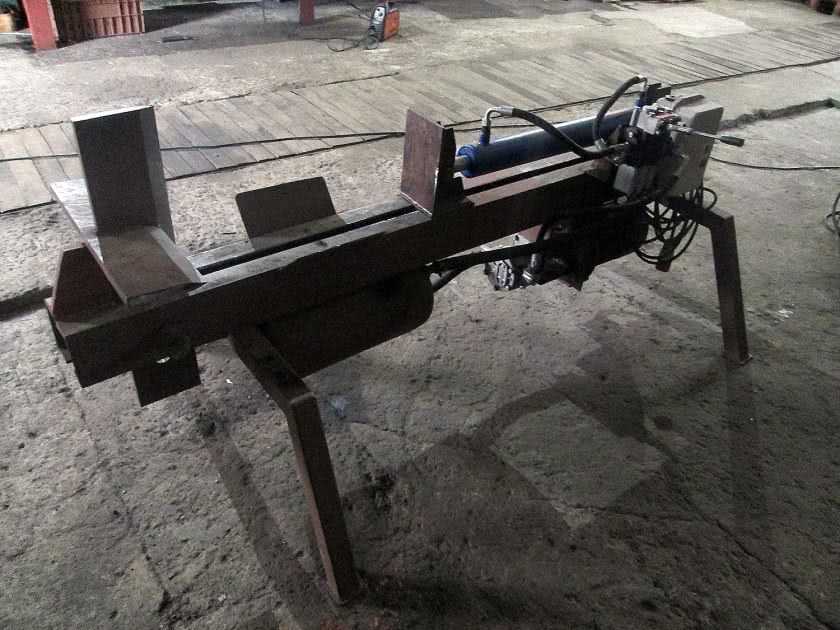

Чертежи и инструкция изготовления своими руками гидравлического дровокола

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

  • гидравлический домкрат;
  • профильная труба 40х50;
  • уголки;
  • стальные пластины толщиной 6-8 мм;
  • резиновый жгут;
  • кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
  • болты М12;
  • сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

  • Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
  • Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Ручной

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Лом-колун

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Пружинный

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Реечный

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

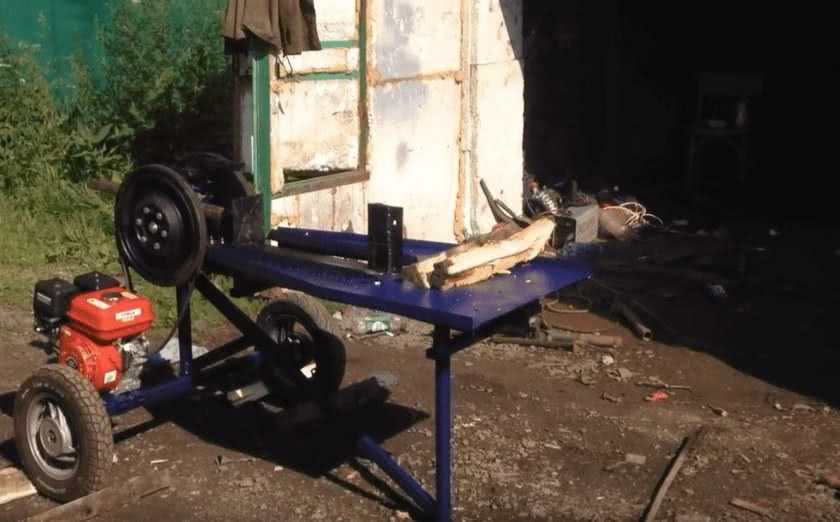

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.


Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.


Дровокол лом-колун.


Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

https://www.youtube.com/watch?v=MXx-HeTbPgk

https://youtube.com/watch?v=XIxlVGCOK8o

https://youtube.com/watch?v=KSi1aQVbBdc

https://youtube.com/watch?v=5Wg346tZZ4A

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины Среднее усилие на колуне, кН
Диаметр бревна, мм
200 300 400
Угол при вершине 15 °
Дуб 17 27 44
Береза 11 24 41
Сосна 5 13 21
Ель 8 15 23
Вяз 20 32 55
Ясень 11 21 36
Осина 7 14 22
Липа 2 3 5
Клен остролистный 11 22 39
Клен 13 24 42
Угол при вершине 20 °
Дуб 24 33 51
Береза 16 29 48
Сосна 8 15 24
Ель 11 18 26
Вяз 28 39 65
Ясень 15 25 42
Осина 10 17 26
Липа 3 4 6
Клен остролистный 16 27 45
Клен 18 30 49
Угол при вершине 25 °
Дуб 26 38 56
Береза 18 34 52
Сосна 8 18 26
Ель 12 21 29
Вяз 31 44 70
Ясень 17 29 46
Осина 11 19 28
Липа 3 5 6
Клен остролистный 17 31 49
Клен 20 34 52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Конструкция и принцип гидравлического дровокола

Дровокол гидравлический состоит из следующих элементов:

  • прочной металлической станины;
  • упора;
  • цилиндра;
  • насоса;
  • клинового лезвия:
  • бака для заливания масла;
  • двигателя, приводящего агрегат в движение.

Как горизонтальный, так и вертикальный или смешанный дровокол на трактор обладает аналогичной схемой. Единственная разница между ними заключается лишь в том, что в вертикальной конструкции пятка заменяется режущим элементом.

Стандартные дровоколы для тракторов достаточно часто выходят из строя в связи с небольшим диаметром предусмотренного в их конструкции цилиндра. Нередко на цилиндр, диаметром примерно 10 см, создается давление, достигающее давления в 10 тонн. Несмотря на это двигатель дровокола продолжает функционировать, даже несмотря на отсутствие какого-либо эффекта от работы. В отличие от стандартных агрегатов, гидравлические дровоколы сконструированы таким образом, что при их работе происходит постепенное нарастание силы. В случае нехватки силы происходит остановка вращения цилиндра, что предотвратит поломку агрегата даже при продолжающейся работе масляного насоса.
