Как разобрать парогенератор утюга? инструкция

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

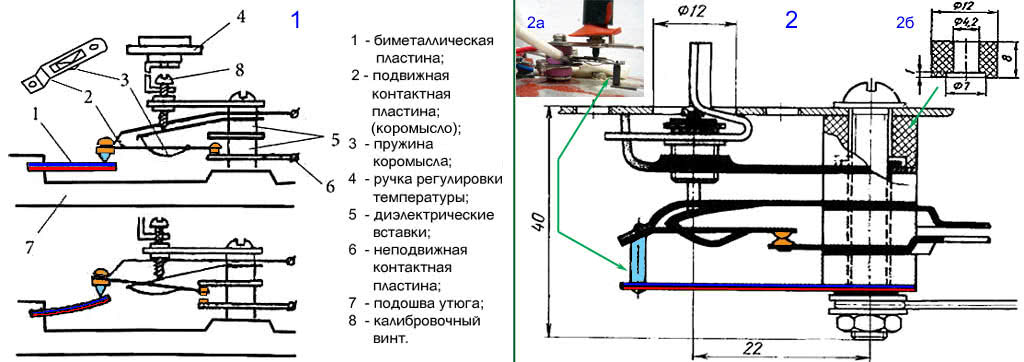

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью. Поэтому будьте осторожны во время разборки.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

• Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
• Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
• Ручка, составляющая единое целое с резервуаром для воды.
• Шнур питания.

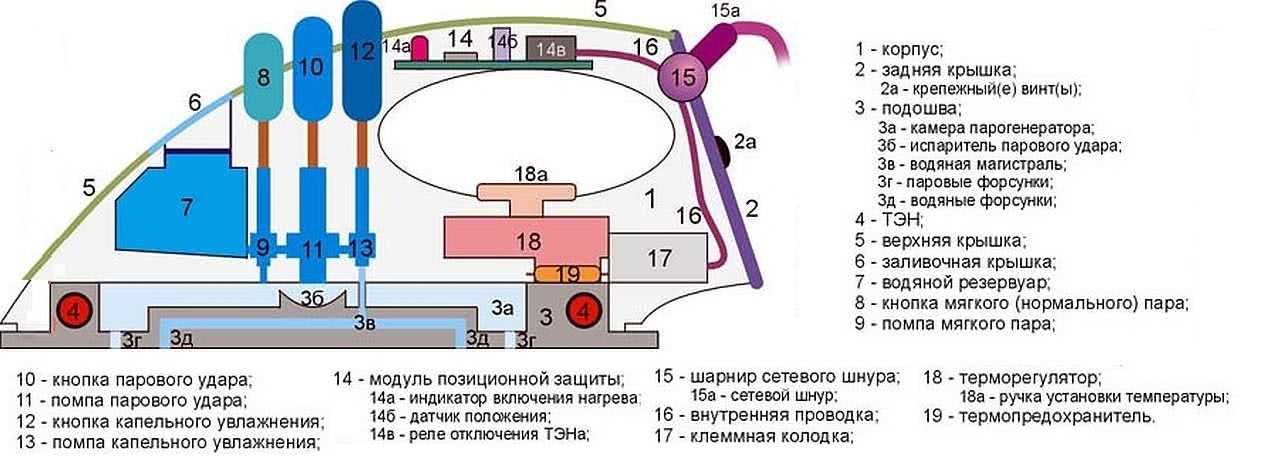

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Как разобрать и очистить мясорубку?

После каждой эксплуатации важно полностью разбирать и очищать бытовой прибор, во избежание засыхания пищи, размножения бактерий и патогенных микроорганизмов. Это может привести не только к ряду заболеваний, но и к непригодности техники

Мойка прибора в собранном виде недопустима!

Механическую мясорубку просто невозможно полностью очистить в собранном виде, а в случае с электрической возможно короткое замыкание и пожар.

Алгоритм разборки электромясорубки:

1. В случае съемного мясоприемника, первым делом необходимо избавиться именно от этой детали, вытянув ее из горловины.
2. Далее требуется провернуть прижимную гайку, аккуратно придерживая все содержимые детали.
3. Достать решетку и лезвие ножа.
4. Вынуть из корпуса электромясорубки шнек.

Разобрав прибор, необходимо тщательно промыть все детали с помощью моющего средства и проточной струи воды, а решетку можно очистить с помощью спички или зубочистки. Промыв детали, их рекомендуется выложить на салфетку или разнос, оставив до полного высыхания.

Хранить электромясорубку и все ее детали необходимо в сухом месте. В противном случае возможно образование грибка, ржавчины, что приведет устройство в непригодность.

Промывать ножи горячей водой не рекомендуется, так как это снижает их остроту, выводя прибор из строя. А корпус мясорубки, в который встроен мотор, достаточно протирать влажной салфеткой или тряпочкой. Запрещено опускать корпус под струю воды, так как это приведет мясорубку в непригодность, и в последствие может спровоцировать пожар, удар током или короткое замыкание.

Особенности работы с различными производителями

Производители выпускают несколько моделей утюгов, каждая из которых, несмотря на внешние различия, основана на одинаковой конструкции. Поэтому ремонт приборов одной марки проводится по одному алгоритму.

Scarlett

Утюги марки Scarlett отличаются стандартной конструкцией. В связи с этим починить такие приборы можно, руководствуясь приведенной схемой. Единственное, что нужно учесть — у некоторых моделей данной марки болты располагаются в неудобных местах.

Витек

В утюгах марки Витек присутствует аварийный термостат. Поэтому, чтобы отремонтировать прибор, необходимо проверить мультиметром больше деталей. Неисправности у утюгов Витек, в основном, те же, что были рассмотрены ранее.

Тефаль

Под маркой Tefal – как дешевые, так и дорогие модели утюгов с дополнительными деталями. Эта особенность усложняет ремонт техники данной марки. В частности, у некоторых моделей задняя крышка отличается нестандартной формой. И чтобы разобрать такую технику, потребуется рассоединить ряд дополнительных защелок.

Разбираем утюг

Начнем, наверное, обещанным советским утюгом. Сразу оговоримся, мало общего с паровыми. Перечислим детали, составляющие утюг со знаком качества в виде звезды, вписанной в пентагон:

1. Задняя крышка.
2. Регулятор температуры.
3. Шнур питания.
4. Подошва.
5. Ручка часто составляет единое целое с корпусом.

Внутри колодка питания, ТЭН подошвы, терморегулятор и термопредохранитель. В модели УЛ-84, которую видим на фото, в задней части подошвы крышка быстрого доступа к ТЭНу. Видите крышку с перевернутым утюгом. Любуйтесь силовыми контактами ТЭНа. На заднем плане виднеется джентльменский набор для вскрытия бытовой техники. Поясним. В зеленом футляре множество наконечников наряду с типичным TORX можно заметить невероятной формы головки. Набор куплен в Москве ценой порядка 800 – 1000 рублей. В комплекте переходник. Сегодня биты намного дешевле, вызвано конкуренцией дилеров.

Головки не подходят реверсивной отвертке, которую увидим здесь же. Через адаптер тютелька в тютельку входят на внутренний магнит. В сером футляре виднеется 6 гнезд под штатные головки отвертки. Стоимость удовольствия с ручкой составляет сотни рублей, не более 400. Почему долго обмусоливаем инструмент? Каждое видео с разборкой утюга начинается жалобами на нестандартные головки шурупов. Между тем каждому мужчине просто обзавестись джентльменским набором, позволяющим раскрутить космический корабль. Причем привод со сменными головками читатели, наверное, приобрели. Докупите набор нестандартных насадок!

Прижимная планка и контакты

Сняв заднюю крышку (фото номер 2), видим: силовых болтов явно нет. Видно:

• прижимная планка на двух винтах;
• контакты, уходящие на реле, один виток разрывается биметаллической пластиной, регулируемой ручкой режимов.

Понятно, вход нужно искать со стороны регулятора температуры. Аккуратно подденьте ручку двумя отвертками с боков, со страшным треском вылетит. Регулятор держался двумя стальными пружинящими скобами, уцепившимися за желобок. Нечего криминального. Смотрите фото, выглядит страшно, работает едва ли не полвека. Дадут такую гарантию Филипс, Vitek, Тефаль, Braun, Bosch? Выводы делайте сами. Видите два силовых болта, открутим немедленно!

Вскрываем крышку регулятора температуры

Чтобы снять подошву, разберем контактную колодку, показанную вторым фото. На последнем изображении видим регулируемую биметаллическую пластину. Для защиты против неправильного одевания регулятора при сборке отмечается асимметрия формы отверстия. Разборка завершена. Мощность прибора составляет 1 кВт, сопротивление обмотки должно составить 50 Ом. Будет выполняться при любом положении терморегулятора, пока контакты замкнуты.

Разумеется, при необходимости биметаллическую пластину подстроим. Используются плоскогубцы плюс умелые руки. Подгибая металл, меняем температуру срабатывания реле. Отсоедините ТЭН, разобрав контакты на фото номер 2. Проверьте сопротивление короткого замыкания реле. Велико – прочистите контакты, отшлифуйте.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.

Ремонт предохранителя

Одним из ключевых элементов почти во всех электроприборах, представляется предохранитель. Он служит своего рода защитой всей схемы от повреждения наиболее важных и чувствительных её элементов в результате скачков напряжения. Для его ремонта потребуется:

• Отключить прибор от сети;
• Прозвонить термопредохранитель с помощью тестера, подключив к нему провода с двух сторон;
• При неисправности элемента (индикатор тестера не горит) рекомендуется либо заменить его, либо замкнуть электрическую цепь в этой части, удалив предохранитель.

Замена представляется более целесообразным решением, так как предохранитель способен предотвратить многие серьезные поломки.

https://youtube.com/watch?v=Tf4We4g8-Cg

https://youtube.com/watch?v=yMYsXEgwq8c

https://youtube.com/watch?v=gXy19YFI4QA

Ремонтные работы

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

1. Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
2. Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
3. Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

1. Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
2. Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
3. Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

1. Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
2. Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Электрическая схема и устройство утюгов обычных и с функцией подачи пара

Электроутюги бывают разными. Кроме обычных нагревательных приборов, есть те, что имеют функцию отпаривания, а также паровые станции. Соответственно, чтобы осуществить дома ремонт утюга своими руками, нам нужна электрическая схема утюга именно нашей версии агрегата. Посмотрим, что из себя представляют схемы различных типов электроутюгов.

Обычный утюг

Самая простая версия, без излишеств. Разглаживает складки за счет давления раскалённой подошвой. Такие вы видели в фильмах, когда хозяйки, чтобы сделать ткань более податливой, набирали воду в рот и фыркали на материю. Этот утюг стоит недорого, устройство у него очень простое. Сейчас вы встретите подобные утюжки маленьких размеров. Их удобно брать с собой в командировку, чтобы разглаживать бельё, смятое в чемодане.

Электросхема этой версии выглядит так:

• ручка терморегулятора;
• контактная пластина регулятора;
• термостойкий штифт;
• биметаллическая пластинка;
• нагревательный элемент (ТЭН).

С отпаривателем

Это самая распространённая на сегодняшний день модель утюга. Имеет в своём арсенале разбрызгиватель, чтобы смачивать складки, и отверстия для выхода пара. Жидкость заливается в специальный резервуар, который находится на передней части прибора. Схема немного сложнее, чем была у первого варианта, но принцип работы остаётся таким же:

• ТЭН;
• блок контактов;
• резистор (термопредохранитель);
• основной ввод;
• вывод;
• провод с вилкой;
• держатель;
• контакт;
• сетевой ввод;
• ввод терморегулятора;
• сигнальная лампочка.

Паровые станции

Это новейшая разработка в технологии глажения. Само тело утюга соединяется с отдельно стоящим парогенератором двумя проводами, собранными в общий переплёт: электрическим шнуром и паропроводом. Вода закипает в бойлере, а потом пар подаётся в утюг. Благодаря вместительному резервуару, в который можно залить 1-1,2 литра воды, такие аппараты способны выпускать пар под давлением в 4-5 атмосфер.

Складки разглаживаются без усилий с вашей стороны. Рука не устаёт, потому что утюг весит меньше, чем более простой прибор. Но годятся паровые станции только для дома: они имеют большой вес и размер. Вот примерная схема строения паровой станции:

•  кнопка блокировки постоянной подачи пара;
•  регулятор подачи пара;
•  терморегулятор;
•  подставка утюга;
•  клапан бойлера;
•  индикатор уровня воды;
•  включатель подачи пара;
•  переключатель системы;
•  регулятор силы парового удара;
•  паровой бойлер;
• лампочка регулятора температуры;
• сдвоенный шланг: подача пара/электрический кабель.

Узнали среди представленных свой тип? Тогда пошли дальше.

Итак, мы видим, что электросхемы утюгов разных типов примерно одинаковые и содержат 4 основных элемента, без которых ни один утюг не будет работать:

• вилка,
• термопредохранитель,
• нагревательный элемент,
• регулятор температуры.

Все остальные индикаторы и регуляторы являются лишь дополнительными «фишками» того или иного производителя. По этой причине мы будем рассматривать, как ремонтируются неисправности, на примере утюга с отпаривателем. Такой есть практически у всех, разве нет?

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

• Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
• Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

https://youtube.com/watch?v=RCgiu6k4DX4

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

• острый нож;
• набор отверток;
• плоскогубцы.

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом

На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить

Возможные поломки и способы устранения

Нет питания на плате регулятора температуры – неисправен шнур. Его необходимо осмотреть, проверить пайку к плате. При обнаружении обрыва, обрезается поврежденная часть, и кабель припаивается на место. Неисправный разъем ремонтируется с трудом, поэтому его можно просто исключить из схемы и подпаять шнур напрямую.
Работает только одна половина щипцов – обрыв тена или плохая пайка. Устраняется разборкой нагревательного элемента. Он представляет две пластины, между которыми находится резистор

При разборке особое внимание необходимо уделить проводящему слою, чтобы его случайно не стереть. Устранение неисправности сводится к обеспечению контакта между проводом и пластиной тена.
Питание на плату поступает, но утюг для волос не греется – некачественная пайка, перегорание одной из деталей

Осматривается плата. Если нет видимых дефектов, последовательно прозваниваются все элементы, начиная с предохранителя. Наиболее часто вылетает гасящий резистор и диоды. Особое внимание следует уделить конденсатору и переменному резистору (если он предусмотрен схематически).

Как видите, ремонт утюжка для волос вполне возможно выполнить своими руками. Однако не следует забывать о правилах электробезопасности и восстановление устройства производить только в отключенном от сети виде.

https://youtube.com/watch?v=Q5onadh-WS8

https://youtube.com/watch?v=-O4zKoSkADM

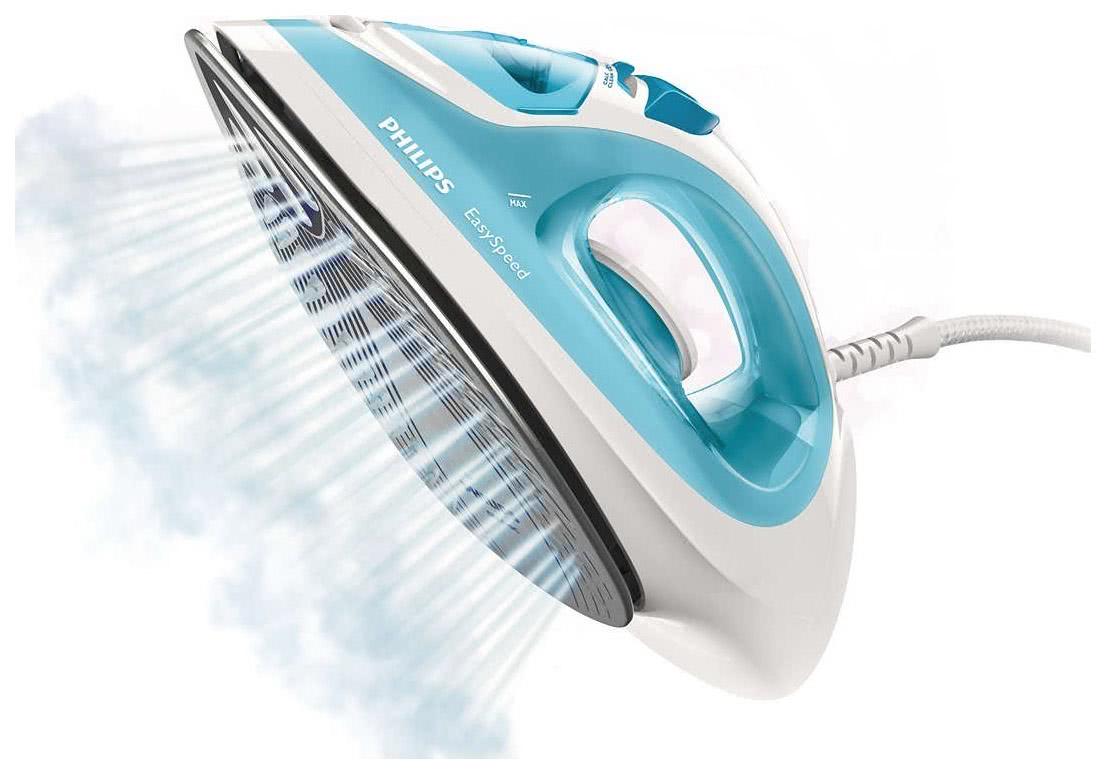

Сообщение: «…утюг перестал греть…» аккурат по средине сложной к написанию, но лёгкой к пониманию игре слов застал врасплох – он же едва только два года отработал! Симпатичный, удобный в работе (видел) и такая подлость с его стороны, ведь только-только настроился на сборку электронного конструктора. Ну ладно, сейчас мы его, по быстрому…

Первым делом естественно прозвонка, но «звонка» не было, тестер показывал обрыв. Теперь открыть панель и получить доступ к контактам подсоединения сетевого провода. Это отвернуть три самореза и – отвёртка застыла в руке – неприятности продолжались, такой биты в наборе не было. В магазин не побежал, суетится, тоже не стал, а сточил старенькую отвёртку так чтобы входила в два шлица из трёх и с наслаждением понося буржуйские замашки, извлёк крепёж.

Ну то, что стоят вот такие солидные изолирующие элементы это конечно здорово, но так как с подобным столкнулся впервые потребовалось время чтобы сообразить, что их не нужно пытаться стянуть со скрутки проводов силой. Необходимо сначала разжать находящиеся внутри полиэтиленовых наконечников сжатые квадратные элементы из алюминия. Нужно правильно сориентироваться и легонько сжать пассатижами фиксатор ещё раз, он станет вновь квадратным, и скрутка проводов будет свободной. Вот только скрутки, такой, какой ей положено быть, не обнаружил.

Открутив ещё три винта, увидел вот такую картину. Это накипь, сформировавшаяся из мельчайших частичек ткани и пыли под действием пара и высокой температуры, заполонила всё пространство и парализовала работу электрического утюга, лишив необходимого контакта токопроводящие пластины терморегулятора.

Всё легко снимается при помощи небольшой жёсткой кисточки и сжатого воздуха. Контакты очищенного терморегулятора вновь вместе, и на мультиметре обозначилось сопротивление нагревательного элемента – 28 Ом.

При постоянной мощности нагревательного элемента регулировка температуры производится терморегулятором. Всё зависит от количества времени, которое контакты соединены и пропускают электрический ток на нагревательный элемент. Управляет процессом изогнутая пружинка, что видна на фото. Чем круче её изгиб, тем дольше продлится нагрев.

Ну а для того чтобы прочно соединить переднюю часть утюга в месте под саморез для пришедшего в негодность крепления просверлил (насквозь) отверстие диаметром 2,5 мм и нарезал резьбу М3.

Сняв крышку заливного сопла, сделал прокол шилом в мягком пластике, пропустил через него длинный винт М3 с шайбой и закрутил. Крышка так же легко ставится на месте как и снимается.

Похожие записи:

Весенняя аппликация из цветной бумаги своими руками для детей от 5 лет Советы по выбору хорошего электронапильника Как сделать самодельный трактор Нунчаки — это эффективный метод для повышения выносливости 4 варианта для преобразования слайдов в цифровой формат — 2021 Линейка логарифмическая
