Как сделать антенну для радио fm своими руками

Соединение элементов и запуск

А теперь давайте рассмотрим конструкцию более детально и подробно. Радио своими руками сделать несложно, главное – четко следовать схеме соединений элементов.

Рассмотрим, как производится это:

К верхнему по схеме выводу переменного конденсатора нужно припаять полупроводниковый диод. Вместо него допускается установка транзистора, но работать должен только p-n-переход. Опытные специалисты рекомендуют использовать кремниевые диоды типа Д9Б или КД350.
Ко второму выводу диода припаиваете постоянный конденсатор. Необходимо выбирать неполярный и с большой емкостью (от 3300 пФ)

Обязательно обратите внимание на то, из какого материала изготовлен элемент. Лучше, если это будет бумажный конденсатор.
Второй вывод конденсатора припаиваете к нижнему по схеме контакту переменника.
Головные телефоны включаете параллельно постоянному конденсатору.
Антенну подключаете к верхнему по схеме выводу катушки индуктивности.
Заземление соединяете с нижним выводом.

Вот и все, если не допущено никаких ошибок, приемник работает без наладки. Питания он не требует.

Просмотр материалов в любой момент

Записи в YouTube можно найти и смотреть очень долго после первичной загрузки программы. Правильная оптимизация видео может сделать так, что ваши получатели смогут найти новые эпизоды и те, которые по какой-то причине пропустил ранее.

Над чем стоит задуматься:

Напомните своим слушателям, что в YouTube можно найти старые эпизоды – если Вы вышли в эфир, напомните своим слушателям, что предыдущие выпуски программы можно найти на вашем канале в YouTube, таким образом, вы можете проинформировать их о своем канале и увеличить количество повторных визитов

«Вы не смогли прослушать прошлый выпуск? Нет проблем – все эпизоды на YouTube».

Укажите даты первичной загрузки – указание даты выпуска эпизода в эскизах и метаданных может быть очень полезным – слушатели смогут с легкостью искать эпизоды, которые пропустили.

Организуйте все эпизоды через создание плейлистов – плейлист часто составляется в хронологическом порядке эпизодов, чтобы зрители могли с легкостью найти фильмы, которых ищут.

Расскажите аудитории о своем графике передач – неважно, рекламируете ли Вы ранее созданные материалы, а также программы, подготовленные специально для YouTube, информирование общественности о своем графике публикации новых видео подтолкнет аудиторию к посещению канала в нужное время. Многие создатели считают, что это вырабатывает у аудитории соответствующую привычку.

Привлекательность материалов на долгое время

(А) соответствует показам в ближайшее время после загрузки, (B) показывает, когда был достигнут пик интереса, и (C) означает, что интерес сохраняется очень долго.

Питание радиоприемника

Контейнер с батареями

Как говорилось выше, «земляной » вариант питания не пошел. В качестве альтернативных источников решено использовать севшие батареи формата «А» и «АА». В хозяйстве постоянно накапливаются севшие батарейки от фонарей и различных гаджетов. Севшие батареи с напряжением ниже одного вольта и стали источниками питания. Первый вариант приемника отработал 8 месяцев на одной батарее формата «А» с сентября по май. Специально для питания от батарей формата «АА» на задней стенке приклеен контейнер. Малое потребление тока предполагает питание приемника от солнечных батарей садовых фонарей, но пока этот вопрос неактуален из-за достатка источников питания формата «АА». Организация питания бросовыми батареями и послужило присвоению  названия «Рециклер-1».

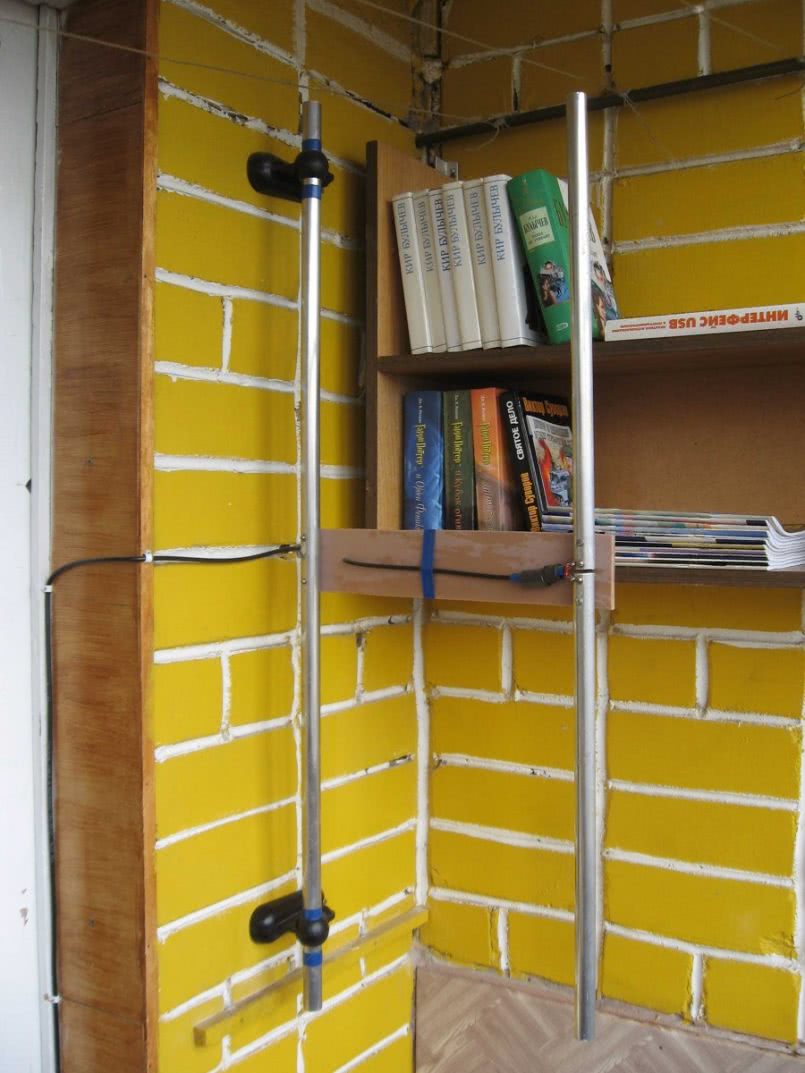

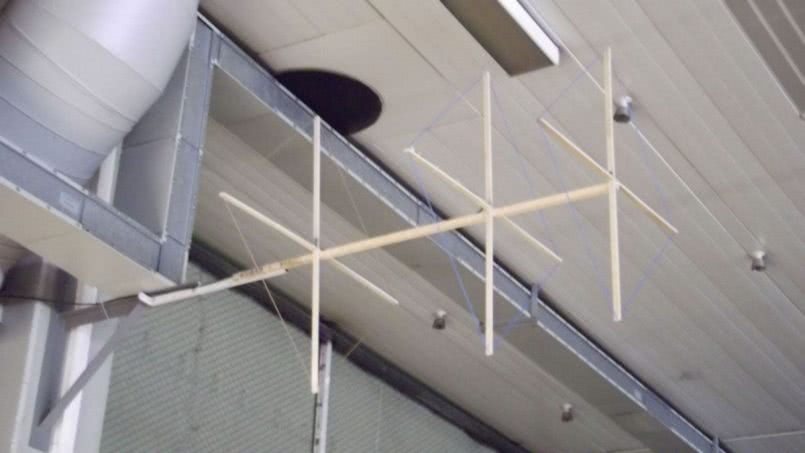

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

” data-size=”805×537″>

<?XML:NAMESPACE PREFIX = » http://www.w3.org/2000/svg» NS = «http://www.w3.org/2000/svg» />

” data-size=”805×537″>

” data-size=”805×537″>

” data-size=”805×537″>

” data-size=”805×537″>

” data-size=”805×537″>

” data-size=”805×449″>

” data-size=”805×693″>

” data-size=”805×590″>

Сверхрегенеративный радиоприемник на FM диапазон

Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем — Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].

Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.

Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.

Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.

График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.

На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис. 4).

Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.

Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.

При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.

Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков. Это — невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.

При приеме радиовещательных ЧМ-сигналов в диапазоне FM —  100…108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2…3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.

Для диапазона 66…74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1…2 мм. L2 имеет 2…3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50… 100 см. Настройку устройства осуществляют потенциометром R2.

Продвижение и реклама

Основной рекламой радиоволны являются увлекательные программы, присутствие популярных личностей, свежие новости, современные музыкальные композиции или другой интересный аудитории контент. Но все это будет приносить пользу, только когда станция станет известной, а сначала о ее существовании должны узнать как можно больше слушателей. Продвижением радио нужно заниматься, используя самые разнообразные формы рекламы.

Наружные и печатные носители

При выборе вариантов наружной рекламы надо ориентироваться на направленность своей волны:

• расклейка объявлений в метро, общественном транспорте и других многолюдных местах подходит для универсального, общественно-политического формата, который слушают практически все;
• рекламные щиты у автомагистралей, плакаты на автозаправках и в автосалонах привлечет представителей среднего класса и выше;
• информация на билетах на культурно-массовые или спортивные мероприятия будет полезна для нишевой волны – культурной и спортивной соответственно;

Перечень такого рода носителей наружной и печатной рекламы может быть весьма широк. Но их следует выбирать исключительно по указанному принципу целесообразности.

Средства массовой информации

Любые другие СМИ могут стать ценными источниками информации о новом радио, если они не являются нишевыми конкурентами. Рекламные сообщения можно распространять с использованием разных средств:

• публиковать в местных печатных изданиях;
• периодически размещать в тематических журналах;
• озвучивать на неконкурентных радиоканалах;
• крутить видеоролики или пускать бегущей строкой на телевидении.

При этом можно работать по принципу обратной помощи, поскольку сотрудничество между разными СМИ способствует взаимному увеличению аудитории.

Интернет‒продвижение

Рекомендуется создать сайт и сообщества для вашего радио в соцсетях. Желательно, чтобы у волны был свой стиль и символика, которые станут узнаваемыми. На сайте и страничках в соцсетях надо постоянно поддерживать актуальность информации, отображая последние новости и события. Также большую пользу приносит наличие обратной связи.

Кроме того, надо задействовать возможности СММ–маркетинга и других потенциалов сети Интернет для продвижения своего радио, включая:

• размещение баннерной, контекстно-медийной, таргетированной web-рекламы;
• публикацию постов на тематических форумах;
• участие в обсуждениях на других ресурсах со скрытой рекламой своей радиоволны;
• email–рассылку пресс-релизов по электронной почте.

Также следует обратить внимание на распространение актуальной информации на новостных ресурсах от имени своей радиостанции, которое обычно ведет к появлению множества публикаций со ссылкой на нее как на первоисточник. Главное – чтобы эти продукты четко считывались поисковиками при упоминании темы или ньюсмейкера

Предыстория

Я думаю, многие из вас не только слышали, но и непосредственно сталкивались с такой платформой, как Arduino. И как показывает моя личная статистика, очень немногие заходят дальше, чем поморгать светодиодами. Когда я познакомился с Arduino в первый раз, меня останавливало то, что не было идей, как именно я бы мог использовать все возможности того же UNO на «полную катушку». Хватило только на сборку простенького робота на двух колёсах и сигнализации. Вместе с тем, хотелось сделать что-то более основательное. Тогда я вспомнил о своем детстве, в котором были так называемые «радиоконструкторы». Суровый советский DIY Kit, который при правильной сборке и грамотной пайке даже начинал работать, и ловил радиостанции в различных диапазонах: Юность, Электрон-М и другие.

Ни один из таких Kit’ов мне не достался, зато достался ЭКОН-1:

Основной «фишкой» этого конструктора было то, что с его помощью можно было быстро и просто собрать большое количество различных устройств, от простых «пищалок» до вполне полноценного радиоприемника. ЭКОН-1 — одна из многих причин, по которой я вообще оказался в сфере IT. И мне пришло в голову, что было бы неплохо создать современную версию подобного конструктора, чтобы все желающие могли получить удовольствие от только что собранного своими руками девайса.

Простейший радиоприемник с усилением

В рассмотренной конструкции простейшего радиоприемника нельзя применять низкоомные наушники, сопротивление нагрузки напрямую определяет уровень передаваемой мощности. Давайте сначала улучшим характеристики, пользуясь помощью резонансного контура, затем дополним простейший радиоприемник батарейкой, создав усилитель низкой частоты:

Избирательный контур состоит из конденсатора, индуктивности. Журнал рекомендует в простейший радиоприемник включить переменный конденсатор диапазона подстройки 25 – 150 пФ, индуктивность необходимо изготовить, руководствуясь инструкцией. Ферромагнитный стержень диаметром 8 мм обматывается равномерно 120 витками, захватывающими 5 см сердечника. Подойдет медный провод, покрытый лаковой изоляцией, диаметром 0,25 – 0,3 мм. Приводили читателям адрес ресурса, где посчитаете индуктивность, вводя цифры. Аудитории доступно самостоятельно найти, пользуясь Яндексом, вычислить, количество мГн индуктивности. Формулы подсчета резонансной частоты также общеизвестны, следовательно, можно, оставаясь у экрана, представить канал настройки простейшего радиоприемника. Обучающее видео предлагает изготовить переменную катушку. Необходимо внутри каркаса с намотанными витками проволоки выдвигать, вдвигать сердечник. Положения феррита определяет индуктивность. Диапазон посчитайте, воспользовавшись помощью программы, умельцы Ютуба предлагают, наматывая катушку, каждые 50 витков делать выводы. Поскольку отводов порядка 8-ми, делаем вывод: суммарное число оборотов превышает 400. Индуктивность меняете скачкообразно, точную подстройку ведете сердечником. Добавим к этому: антенна для радиоприемника развязывается с остальной схемой конденсатором емкостью 51 пФ.

Второй момент, который нужно знать, это то, что в биполярном транзисторе также имеются p-n-переходы, и даже два. Вот коллекторный как раз и уместно использовать вместо диода. Что касается эмиттерного перехода, то заземляется. Затем на коллектор прямо через наушники подается питание постоянным током. Рабочая точка не выбирается, поэтому результат несколько неожиданный, понадобится терпение, пока устройство радиоприемника будет доведено до совершенства. Батарейка тоже в немалой степени влияет на выбор. Сопротивление наушников считаем коллекторным, которое задает крутизну наклона выходной характеристики транзистора. Но это тонкости, например, резонансный контур тоже придется перестроить. Даже при простой замене диода, не то что внедрении транзистора. Вот почему рекомендуется вести опыты постепенно. А простейший радиоприемник без усиления у многих вовсе не будет работать.

А как сделать радиоприемник, который бы допускал использование простых наушников. Подключите через трансформатор, наподобие того, что стоит в абонентской точке. Ламповый радиоприемник отличается от полупроводникового тем, что в любом случае требует питания для работы (накал нитей).

Вакуумные приборы долго выходят на режим. Полупроводники готовы сразу же принимать. Не забывайте: германий не терпит температур выше 80 градусов Цельсия. При необходимости предусмотрите охлаждение конструкции. На первых порах это нужно, пока не подберете размер радиаторов. Используйте вентиляторы из персонального компьютера, процессорные кулеры.

Источник

Питание радиоприемника

Контейнер с батареями Как говорилось выше, «земляной » вариант питания не пошел. В качестве альтернативных источников решено использовать севшие батареи формата «А» и «АА». В хозяйстве постоянно накапливаются севшие батарейки от фонарей и различных гаджетов. Севшие батареи с напряжением ниже одного вольта и стали источниками питания. Первый вариант приемника отработал 8 месяцев на одной батарее формата «А» с сентября по май. Специально для питания от батарей формата «АА» на задней стенке приклеен контейнер. Малое потребление тока предполагает питание приемника от солнечных батарей садовых фонарей, но пока этот вопрос неактуален из-за достатка источников питания формата «АА». Организация питания бросовыми батареями и послужило присвоению названия «Рециклер-1».

Настраиваем Icecast

Если у вас, как и у меня, не было возможности сконфигурировать программу в процессе установки, пора лезть в настройки. Все они хранятся в файле icecast.xml в директории /etc/icecast2/.

Многие параметры в этом файле прокомментированы — расскажу лишь о тех, без которых не обойтись на старте. За подробностями не грех заглянуть в официальную документацию, а если у вас появятся вопросы, я готов детально разобрать функции Icecast в отдельной статье.

Сначала проверим максимально допустимое число одновременно подключённых слушателей:

<clients>100</clients>

По умолчанию — сто, но ориентируйтесь на ширину канала вашего сервера.

В блоке authentication меняем все данные на свои. Параметру bind-address в качестве значения присваиваем IP-адрес нашего сервера.

Теперь внимательно смотрим на блок mount. Здесь мы пропишем точки монтирования для источников вещания. Это важный момент, без которого не смогут выйти в эфир наши диджеи, в том числе и AutoDJ.

В коде ниже я создаю несколько точек монтирования с индивидуальными параметрами:

<mount>
 <mount-name>/autodj</mount-name>
 <password>ваш_пароль</password>
 <max-listeners>500</max-listeners>
 <max-listener-duration>3600</max-listener-duration>
 <dump-file>/tmp/dump-live.mp3</dump-file>
 <intro></intro>
 <charset>ISO8859-1</charset>
 <public>1</public>
 <stream-name>BestRadio</stream-name>
 <stream-description>Лучшее радио галактики.</stream-description>
 <stream-url>http://Ваш.IP:8000/autodj.mp3.m3u</stream-url>
 <genre>Other</genre>
 <bitrate>128</bitrate>
 <type>application/mp3</type>
 <subtype>mp3</subtype>
 <burst-size>65536</burst-size>
 <mp3-metadata-interval>4096</mp3-metadata-interval>
</mount>
<mount>
 <mount-name>/live</mount-name>
 <password>ваш_пароль</password>
 <max-listeners>500</max-listeners>
 <max-listener-duration>3600</max-listener-duration>
 <dump-file>/tmp/dump-live.mp3</dump-file>
 <intro></intro>
 <fallback-mount>/autodj</fallback-mount>
 <fallback-override>1</fallback-override>
 <fallback-when-full>1</fallback-when-full>
 <charset>ISO8859-1</charset>
 <public>1</public>
 <stream-name>MyRadio</stream-name>
 <stream-description>Прямая трансляция.</stream-description>
 <stream-url>http://Ваш.IP:8000/autodj.mp3.m3u</stream-url>
 <genre>Other</genre>
 <bitrate>128</bitrate>
 <type>application/mp3</type>
 <subtype>mp3</subtype>
 <burst-size>65536</burst-size>
 <mp3-metadata-interval>4096</mp3-metadata-interval>
</mount>

Как вы могли догадаться, точка autodj подключена, когда в эфире никого нет. Если в это время кто-нибудь у себя в проигрывателе откроет ссылку типа http://ваш-ip:8000/live, он услышит автоматическое вещание. Но стоит вам выйти в эфир с точки live — autodj отключится.

Если вы хотите ограничить доступ к настройкам Icecast, обратите внимание на блок changeowner. Здесь вы можете указать имя и группу пользователя, который вправе менять конфигурацию

Осталось сохранить результат. С Icecast для первого раза достаточно. Теперь давайте позаботимся об автоматическом диджее.

Головные телефоны или наушники?

Эта конструкция заслужила популярность среди начинающих радиолюбителей неспроста. Она содержит минимальное число элементов, но позволяет принимать сигналы мощных станций. К сожалению, только на высокоомные головные телефоны. Наушники со штекером 3,5 мм, которые используются для компьютерной техники или телефонов, не годятся – прослушать сигнал не получится. Необходимо использовать головные телефоны типа ТОН-2. У них сопротивление обмотки порядка 1600 Ом.

Но нужно отметить одну особенность – если есть в наличии компьютерные колонки с усилителем, их можно подключить к выходу приемника. Тогда не придется искать уже ставшие дефицитом головные телефоны ТОН-2.

Проект «Какие материалы блокируют радиоволны?»

Радиоволны находятся повсюду: в космосе, в атмосфере Земли и иногда даже внутри твердых предметов – в зависимости от материалов. В этом проекте вы выясните, что такое радиопоглощающий материал, какой из материалов является радиопоглощающим и как сделать самый простой глушитель радиоволн.

Что нам понадобится:

• автоматически открывающаяся гаражная дверь в качестве приемника радиоволн;
• ключ от гаража (источник радиоволн, излучающий на частоте примерно 40 000 000 герц или 40 мегагерц);
• наволочка из ткани;
• блок бетона;
• доска толщиной 2,5 сантиметра, ориентировочный размер – 120х120 сантиметров;
• большая миска для супа или металлический контейнер;
• блокнот, фотоаппарат для записи своих наблюдений (при необходимости);

Ход эксперимента:

1. Найдите ответы на вопросы, связанные с исследованием:
   • Что такое передатчик радиоволн?
2. Что такое радиопоглощающие материалы?
3. Как измеряются радиоволны?
4. Подготовьте все необходимое.
5. Отойдите на расстояние 1 метра от двери.
6. Несколько раз проверьте работу ключа.
7. Удалитесь от двери на расстояние 6-9 метров.
8. Попробуйте открыть дверь. Насколько легко было это сделать?
9. Медленно отходите до тех пор, пока дверь не перестанет открываться.
10. Запомните или зафиксируйте свои наблюдения.
11. Вернитесь к гаражу. Возьмите в руку ключ, заверните его в наволочку и попробуйте открыть дверь. Зафиксируйте наблюдения.
12. Далее используйте доску. Посмотрите, блокирует ли она излучаемые ключом волны. Попробуйте отойти на большее расстояние. Зафиксируйте свои наблюдения.
13. Возьмите миску или контейнер и положите ключ внутрь. Является ли материал, из которого изготовлена емкость, рпм или радиопоглощающим материалом?
14. Проведите аналогичный опыт с бетонным блоком.
15. Проанализируйте полученные данные, сделайте выводы.
16. Найдите информацию о радиопоглощающих свойствах использованных материалов и сравните их с теми результатами, которые получились у вас.

Вывод:

Вы выяснили, какие из материалов – ткань, дерево, бетон и керамика или металл – являются радиопоглощающими. Если вы хотите исследовать эту тему глубже, попробуйте выяснить как именно структура каждого материала влияет на его радиопоглощающие свойства.

Настройка

Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.

1. После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
2. Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
3. Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
4. Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
5. Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
6. Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.

Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.

Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.

Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ

Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80

Сигнал на входе и выходе первого каскада УПЧ

Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).

Частотная модуляция сигнала ПЧ

Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.

Сигнал на входе и выходе второго каскада УПЧ

После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.

Сигнал на входе и выходе ограничителя

Также тут можно посмотреть на частотную модуляцию.

Частотная модуляция в ограничителе

Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.

Импульсы в счетном детекторе

Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.

Импульсы в счетном детекторе

Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.

Формирование звукового сигнала

Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.

Работа ЧМ-детектора

C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.

Работа первого каскада УЗЧ

На этом можно и остановиться.

Что такое детекторный приемник – для тех, кто не знает.

Для тех, кто впервые слышит про детекторный приемник, сразу скажу – это не то радио, которое будет наполнять вашу комнату музыкой круглые сутки. Вот его некоторые особенности:

1. — Да, это радио работает без батареек. :- ).   Но…
2. — На простой детекторный приемник не удастся услышать станции FM диапазона. Детекторный приемник принимает лишь станции AM диапазона – Средние, Длинные, и если повезет  Короткие волны (СВ, ДВ, КВ ).
3. — Детекторный приемник – это ночное радио. Из-за особенностей ДВ-СВ-КВ, нормальный прием чаще всего возможен с наступлением темного времени суток. Не пытайтесь собирать детекторный приемник днем, если вы не живете возле радиостанции.
4. — Громкость звука детекторного приемника. Это будет еле слышное «шуршание» или в лучшем случае негромкий звук, сравнимый с шёпотом.
5. — Количество принимаемых станций. Детекторный приемник может принимать лишь мощные или близко расположенные АМ радиостанции. По этому, скорее всего, на первых порах удастся поймать лишь одну — две радиостанции, «тонущие» в шуме помех.
6. — Для детекторного приемника нужны специальные высокоомные наушники (наушники родом из СССР с сопротивлением 1600 Ом и более). Хотя можно использовать и обычные наушники от плеера, если подключить их через согласующий трансформатор (см. схему ниже). Без такого трансформатора на простые наушники ничего услышать не удастся. Можно еще использовать пьезо наушники.
7. — Детекторному радиоприемнику нужна хорошая наружная антенна и заземление. Возможно, к этим благам не получится иметь доступ в вашей квартире.
8. — Если все вышесказанное не пугает – тогда хорошая новость:  детекторный радиоприемник теоретически может работать вечно :- ).

Общайтесь с поклонниками не только по телефону

Слушатели уже привыкли к возможности совершить звонок в эфир любимой программы, но несколько радиоканалов перенесли общение с клиентами на более высокий уровень.

Благодаря различным инструментам, доступным на YouTube, ведущие программ общаются со зрителями в режиме видеосвязи.

Над чем стоит задуматься:

• Призывайте аудиторию к разговору – попросите зрителей оставлять отзывы и комментарии, это может привести к увеличению количества повторных посещений и подписок. Многие разработчики поняли, что интересные дискуссии способствуют образованию здорового сообщества.
• Общайтесь со зрителями в каждом эпизоде – некоторые разработчики используют концевую часть каждого фильма для ответа на вопросы о предыдущем эпизоде. Для этой цели удобно использовать конечную заставку.
• Покажите своих зрителей – многие ютуберы перенесли взаимодействие с фанатами на более высокий уровень и начали показывать их в своих фильмах.
• Сеансы в прямом эфире: создатели каналов на YouTube всё чаще приглашают своих поклонников на Hangouts Google Plus и принимают участие в дискуссиях и сессиях вопросов и ответов в прямом эфире.

В заключение

Создание самодельной антенны для любого радиоустройства – не сложная задача. Чтобы не ошибиться, нужно действовать по инструкции. Потребуется минимум инструментов для изготовления работающей конструкции, но чтобы устройство начало качественно функционировать, необходимо хорошо пропаять все соединения.
