Как можно разобрать и снять трещотку на велосипеде

Чистим и смазываем кассету

Своевременное обслуживание включает в себя не только ремонт узла и замену изношенных запчастей, но и содержание в чистоте. В эксплуатации механизмы изнашиваются порой не столько от приложенных нагрузок, сколько от небрежного содержания – слипшаяся со смазкой грязь портит работу системы и быстрее стачивает зубья. Перед тем как обслуживать кассету, необходимо ее снять – разбор и его правильная последовательность выше.

Чистка звездочек на велосипеде производится специальной плоской щеточкой:

Длинные и жесткие ворсинки способны пролезть до самой оси и вычистить грязь из самых проблемных мест.

Если же планируется частично заменить, а заодно и прочистить кассету, можно воспользоваться обычной обувной щеткой, ведь чистить звезды по отдельности намного проще, чем в сборе. Предварительно на щетку можно нанести немного мягкого средства – триалона или жидкости для мытья посуды. После того как смыли всю грязь, досуха протираем поверхности звезд мягкой тряпкой.

Следующий этап – смазка звездочек. Одновременно стоит и почистить цепь, иначе процедура не будет иметь смысла – грязь вновь осядет с цепи на зубьях. Для смазки рекомендуется использовать специальные пылеотталкивающие составы. Обработка делается по всей высоте зубьев и в промежутках между ними. Не стоит перебарщивать со смазкой, достаточно и тонкого слоя.

https://youtube.com/watch?v=t1Qu4d_6YzU

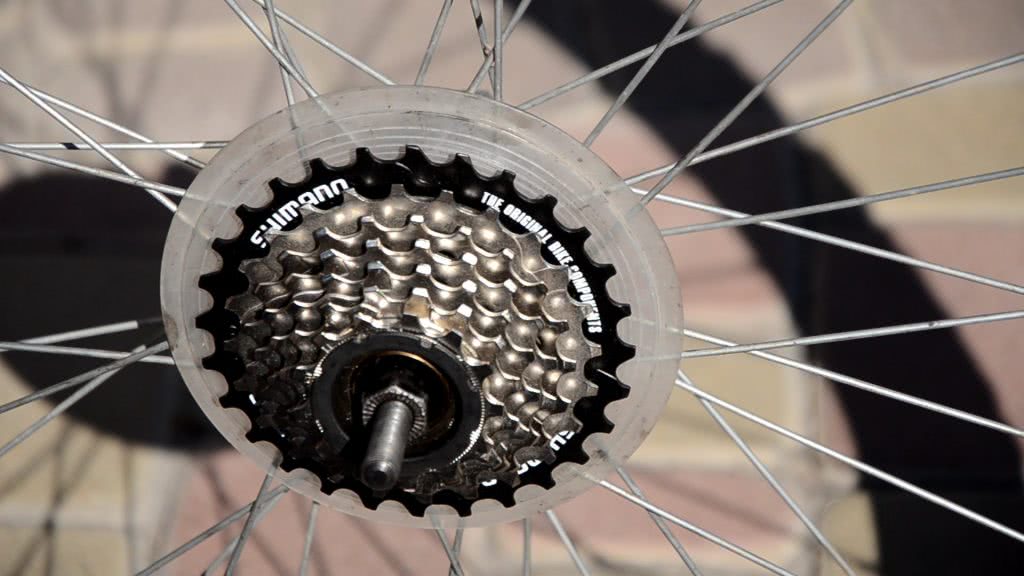

Отличие трещотки от кассеты

Не стоит путать трещотку для велосипеда с кассетой, ведь они не взаимозаменяемы. В настоящее время первую можно обнаружить только на старых и очень дешевых велосипедах. На современных велосипедах применяется более совершенная деталь, такая как кассета.

Основной недостаток трещотки в её несовместимости с полой осью диаметром в 15 мм нового стандарта QR15. Расшатывающий характер нагрузки от нецентрованных звездочек может стать причиной местного изгиба на полой оси.

На внутренней части трещотки расположены собачки храпового механизма, поверх неё устанавливается внешняя втулка со звездочками. Роль гайки, удерживающей эти две части, выполняет конус, являющийся рабочей поверхностью для шарикоподшипника. Внутри находятся два насыпных подшипника, каждый из которых собран из одинаковых по размеру шариков.

Скрытая часть трещотки — внутренняя втулка — накручивается на резьбовую часть заднего колеса, и чтобы её снять, потребуется специальный съемник.

Откручивание прикипевшей трещотки

Иногда приложенных сил недостаточно, чтобы свернуть трещотку, которую не трогали несколько лет. Попробуйте удлинить рычаг ключа. Для этого подойдут подручные средства.

Для этого потребуется труба из железа или стальной стержень. Длина должна быть не меньше 60 сантиметров. Их можно надеть на ручку ключа. Если этот вариант Вас не устраивает, попробуйте смоделировать двухплечевой рычаг:

1. Возьмите два коротких шести- или восьмисантиметровых болта. Для них найдите подходящие гайки.
2. Один болт поместите в отверстие съемника. Другой проденьте в ручку разводного ключа. Закрепите их гайками. Так болты не съедут в неподходящий момент и надежно зафиксируются в одном положении.
3. Теперь возьмите трубу. Поместите ее между закрепленными болтами. Двухплечевой рычаг готов. Вам нужно надавить на механизм вниз. При небольшом усилии трещотку сорвет.

Как правило, собранный рычаг помогает открутить в легкую любую трещотку, даже самую прикипевшую.

Съёмник и ключ

Чтобы снять давно установленную трещотку, требуются немалые усилия. Она может прикипеть и заржаветь. В наличии должны быть специальные инструменты, которыми являются съёмник и большой разводной или гаечный ключ.

Съёмник — это шлицевый ключ для разборки или установки трещоточного механизма. Он откручивается против часовой стрелки с использованием гаечного или разводного ключа. Инструменты для трещотки и кассетного устройства похожи, но совершенно несовместимы, не путайте их.

1. Сначала снимается заднее колесо. Если трещотка давно не снималась и тяжело снять её со съёмником, то лучше использовать смазку WD-40. Смазывать лучше резьбу с внутренней стороны, под звёзды, и оставить на несколько часов.

2. Далее, откручиваются крепления на оси. Приготовьте заранее ветошь, чтобы вытереть от смазки ось и не пачкаться при выполнении ремонта.
3. Надевается съёмник на гайку. Закрепите его гайкой, если он болтается, а если не залазит, забейте молотком.
4. Колесо лучше расположить вертикально и опереть его в стену. Покрышку снимать не рекомендуется, чтобы не испортить обод, а также резина поможет при его удержании.
5. Разводным или гаечным ключом откручивается небольшими рывками съёмник. Держать ключ лучше вертикально и давить на него сверху. Крутим против часовой стрелки.
6. Вытаскиваем съёмник и саму систему со втулки.

При снятии может возникнуть проблема в нехватке усилий открутить прикипевший механизм. Решается эта задача удлинением инструмента. Это можно сделать с помощью небольшой трубки. Взять два болта размеров 6–8 см и подобрать к ним гайки. Один вставляется в отверстие съёмника, а второй — в отверстие в ручке разводного ключа. Зажимаем гайками. Между болтами вставляем трубку. Получается рычаг, с помощью которого гораздо легче можно сорвать прикипевшее устройство.

Как снять заднюю трещотку?

Перед тем как снять заднюю трещетку, надо вынуть заднее колесо из рамы. Для этого поднимите его, переключите задний переключатель на последнюю скорость (при этом помните, что по завершении процедуры замены вам нужно будет проверить и правильно настроить передний переключатель), а затем раскрутите эксцентрик или гайки (в зависимости от конструкции втулки). Далее аккуратно вытяните колесо из рамы, которая также должна быть подобрана по росту.

Следующим этапом является снятие оси из втулки колеса. Возьмите два разводных ключа – одним удерживайте гайку в неподвижном положении, вторым – раскручивайте другую гайку.

Перед раскручиванием трещетки рекомендуем поставить колесо в вертикальном положении и упереть его в стену. Покрышку снимать не надо. Возьмите в руки съемник, сделанный своими руками или купленный в магазине, воткните его в грани упорной гайки. Не забывайте, что в упорной гайке правая резьба, поэтому крутить ключ надо против часовой стрелки.

Практика показывает, что в большинстве случаев владелец велосипеда сталкивается с проблемой, когда упорная гайка прикипела к корпусу трещетки. Чтобы устранить эту проблему, необходимо использовать спрей WD-40. Распылите жидкость на гайку и оставьте колесо на пять минут. Жидкость разъест ржавчину и грязь внутри, после чего можно будет спокойно снять деталь с втулки.

Как вы видите, снять данную деталь достаточно просто. Но перед тем как разобрать трещетку велосипеда, рекомендуем обзавестись специальным инструментом. Без него, учитывая конструкцию крепежных элементов, демонтировать трещетку практически нереально. После успешного снятия вы можете приступить к дальнейшей разборке компонента, приступить к плановому техническому обслуживанию или замене.

veloprofy.com

Автор текста и фото: Pozis (г. Йошкар-Ола)

Обсудить эту статью можно здесь…

Примененные в статье термины:

Трещетка – узел, включающий в себя барабан, на который надевается кассета со звездами, основание трещетки, которое вкручивается в корпус, собачки с пружиной и шариковые насыпные подшипники, благодаря которым барабан имеет возможность вращаться на основании трещетки при её свободном ходе. Иногда трещетку на некоторых форумах ошибочно, как мне кажется, называют «орех», т.к. на орех больше похожа съемная кассета со звездами, одеваемая на барабан.

Гайка – деталь основания трещетки, служащая опорой главного правого подшпника втулки, т.е. подшипника, несущего вес байка.

Корпус втулки – все, что не трещотка и не главные подшипники

Замена звездочек заднего колеса на велосипеде

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить) стремится к нулю, так как на хабе есть направляющие. И “задом наперед” звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Вообще, если ваши звездочки довольно часто “съедаются” из-за растянувшейся цепи (а такое часто бывает с цепями низкого качества) — подумайте о покупке нормальной велосипедной цепи, к примеру — Campagnolo Record, цепь рассчитана на 8500 километров пробега.

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

После переборки заднего колеса я заодно регулирую задний переключатель велосипеда, благо, это занимает всего 10-15 минут времени при должной сноровке. При езде настройки заднего переключателя все равно “уходят”, и переключение передач становится нечетким, поэтому эти 10 минут могут вам сэкономить кучу нервов.

Пошаговый демонтаж с заднего колеса

Последовательность действий отличается в зависимости от типа конструкции детали. Поэтому перед снятием старой кассеты владелец велосипеда должен выяснить, к какой категории она относится. Всего их две:

1. Стандартная кассета. Состоит минимум из шести звезд, фиксируется к втулке с помощью специальной гайки, которая прикручивается к барабану. Бюджетные модели кассет состоят из клепаного основания (от 1-й до 3-й или 4-й звезды) и набора дополнительных звезд, прикрученных к основанию с помощью шестигранного болта. Все, что выше по стоимости, свободно разбирается благодаря двум общим болтикам под шестигранник, закрепляющим сразу все звездочки.
2. Трещотка. Многие путают ее с обычной кассетой. Визуально она сильно напоминает стандартную велосипедную кассету, но конструктивно сильно отличается. Прежде всего, она не снимается так, как обычная кассета с барабана. Все потому, что барабан, оснащенный насыпными подшипниками, является одним целым с трещоткой. Чтобы снимать ее, придется разбирать чуть ли не половину втулки, оставив только вал с насыпными подшипниками втулки.

Теперь подробнее о последовательности действий при снятии велосипедной кассеты. Процедура не отнимет много времени. Главное — придерживаться инструкции:

Снятие заднего колеса с велосипеда. Для этого надо открутить две гайки на валу, либо вытянуть на себя рукоять эксцентрика (если такой имеется), чтобы ослабить крепление

Важно проследить за цепью, чтобы не искривить задний переключатель скоростей.
Проверка текущего состояния. Это можно сделать и на велосипеде, не разбирая его

Но в таком случае не всегда можно заметить, что ремонт кассеты своего велосипеда требуется выполнить как можно быстрее. Например, если втулка страдает от микролюфта, в то время как владелец списывает эту проблему на кассету.
Снятие. Для демонтажа используется цепной хлыст и специальный съемник для кассеты. Сначала надо посмотреть, где находится 12-зубчатое стопорное кольцо. Если задняя втулка сильно загрязнена маслом и грязью, не позволяющими быстро найти место фиксации стопорного кольца, достаточно очистить последнюю звездочку кассеты с наименьшим количеством зубьев. Ее и держит стопорное кольцо, имеющее левую (обратную) резьбу. При раскручивании можно услышать характерный хруст, иногда — скрежет. Не нужно беспокоиться, посторонние звуки возникают из-за блокирующих зубцов и ослабления момента затяжки. Хлыст используется для того, чтобы предотвратить повреждение барабана втулки.
Сдвигание кассеты. Чтобы вынуть элемент, его надо сдвинуть относительно барабана в любую сторону. Деталь не разлетится на отдельные разборные части, если все они зафиксированы шестигранными длинными болтами.

На этом все — процедура завершена, можно внимательно ознакомиться с техническим состоянием детали. Проверке подлежат внутренние грани звезды, зубья. Дополнительно нужно убедиться в том, что сама звезда не искривлена.

Снятие трещотки с велосипеда

1. Сначала надо снять заднее колесо.
2. Вынуть ось из втулки колеса. Некоторые гайки, накрученные на ось, не дают плотно вставить съемник. Но, если съемное приспособление без труда залазит на собранную ось, тогда хорошо бы его закрепить гайкой. Удерживающая гайка не даст съемнику вырваться из зацепления, когда к нему будет приложено максимальное усилие.
3. Упереть вертикально стоящее колесо в стену. Покрышку не нужно вовсе трогать, поскольку без неё очень легко царапать обод в процессе работы. Да и колесо с надетой резиной гораздо проще удержать.
4. Вставить съемник в трещалку и самым большим ключом, рывками попытаться скрутить её. Крутить нужно против часовой стрелки, так как резьба, крепящая трещотку к втулке колеса, обычная, правая. Рычаг ключа лучше расположить горизонтально, чтобы можно было давить сверху вниз.
5. Для того чтобы разделить «орех» на две части, когда потребуется его ремонт, нужно будет взять молоток и кернер. Также, на замену столярному кернеру, можно воспользоваться большим гвоздем или саморезом покрупнее. Разбирается трещоточный механизм путем отворачивания конусной гайки по часовой стрелке, так как резьба у неё обратная, левая.

Как разобрать трещотку, наглядно продемонстрировано в следующем видеоролике:

Необходимые инструменты для снятия трещетки

Самостоятельно выполнить процедуру снятия достаточно просто. Все, что нужно – обзавестись соответствующим набором инструментов. Итак, перед тем, как снять трещетку с колеса, необходимо использовать следующие приспособления:

• специальный съемник;
• разводной или гаечный ключ на 24 или 27 миллиметров, в зависимости от того, какая модель детали установлена на вашем велосипеде;
• рожковый ключ на 15 миллиметров, с помощью которого необходимо снять втулку с колеса;
• также используется штифтовый ключ, но в очень редких случаях;
• если в конструкции предусмотрено наличие «ореха», потребуется кернер с тонкими гранями.

Если целью снятия является не замена, а плановое обслуживание, вам также понадобится не литиевая смазка.

Пошаговая инструкция по снятию и замене

Изначально следует разобраться, в каких случаях необходимо снимать трещотку велосипеда, а также — зачем это делать:

• сломалась спица заднего колеса и необходимо поставить замену;
• нужно отрегулировать силу зажима подшипников заднего колеса;
• максимально износились зубья либо одно из них треснуло;
• есть возможность частично заменить вышедшие из строя собачки.

Из инструментов, необходимых при работе с трещоткой велосипеда, рекомендуется подготовить следующие:

• съемник;
• рожковый ключ на 14/15 — для раскручивания втулки;
• гаечный ключ на 27;
• кернер, если потребуется раскрутить механизм;
• плотная тканевая тряпка без ворса;
• смазка (не литиевая).

Также могут потребоваться тканевые перчатки, инструменты для нанесения смазки.

Внутренняя часть трещоточного механизма сильно затянута, так как может легко раскрутиться во время движения. Поэтому в работе используют специальный съемник — инструмент, отдаленно напоминающий гаечный ключ. Для трещоток и кассет применяют разные съемники — их нельзя заменить друг другом.

Снятие производят в несколько этапов:

1. Следует снять колесо, а после вынуть ось из втулки, чтобы гайки не мешали вставлять съемник.
2. Рекомендуется поставить колесо так, чтобы оно уперлось в какую-либо вертикальную поверхность. Покрышку лучше не трогать.
3. Далее необходимо вставить съемник и рывками скрутить деталь. Для этого используют большой ключ, который надо расположить горизонтально — давить нужно сверху вниз. Причем делать это рывками и против часовой стрелки — резьба, прикрепляющая трещотку, — обычная, правая.

Разобрать механизм можно при помощи кернера и молотка. Столярный кернер нередко заменяют саморезом либо крупным гвоздем. Работать лучше на колесе, не снимая деталь, чтобы зафиксировать ее и удерживать в одном положении. Резьба у трещотки левая, то есть обратная — следовательно, откручивать необходимо по часовой стрелке, отворачивая рукой вправо. Далее разбирают звездочки, а после них — шарики (чтобы те не рассыпались, надо подложить тряпку). Самая мелкая звездочка откручивается против часовой стрелки, другие снимаются за ней.Теперь следует осмотреть разобранный механизм. Чаще всего из строя выходят собачки — их легко заменить на другие, заранее приобретя новый комплект. Шарикоподшипники надо тщательно промыть и вытереть тряпкой.

Если шарики темные и на них виднеются следы потертого металла, то сломаны подшипники. При наличии вмятин их тоже надо заменять на новые.

После ремонтных работ все детали собирают в обратном порядке. Силой следует затянуть конусную гайку, люфт для звезд регулируют тонкими кольцами.

Снятие трещотки (для втулок с навернутой трещоткой)

На таких втулках кассета снимается вместе с трещоткой, поэтому при регулировке подшипников или замене спиц разбирать кассету не требуется. Это нужно делать только для замены самих звездочек.

Для замены спицы с правой стороны заднего колеса или для замены смазки в подшипнике, кассету можно снять вместе с трещоткой, не трогая оси втулки. Внутренняя поверхность такой трещотки имеет шлицы, в которые надо вставить соответствующий съемник. Блок звездочек здесь вращается на корпусе трещотки. Сам корпус навинчен на втулку и съемник вставляем в корпус.

Вставляем съемник в шлицы на трещотке, и отворачиваем ее разводным или рожковым ключом. При отворачивании, возможно, придется применить значительное усилие. Рекомендуем использовать газовый ключ или ключ с длинной рукоятью на 24. Резьба у трещотки левая, откручивается по часовой (против свободного хода трещотки).

Затем снимаем кассету вместе с трещоткой и защитное пластиковое кольцо.

Если вы собираетесь заменить колесо, оставив старую трещотку, то покупайте колесо со втулкой именно под трещотку. У такой втулки вы увидите только ось без барабана втулки.

Особенности снятия со скоростного велосипеда

При необходимости снять кассету со скоростного велосипеда нужно внимательно ознакомиться с рядом особенностей и нюансов, характерных для этой процедуры. Так, например, можно столкнуться с определенными трудностями при разборке звездочек на шести- и семискоростном велосипеде. Для каждого случая есть свое решение проблемы.

С 7 звездочками

Чтобы выполнить демонтаж, надо заранее убедиться в наличии стопорного кольца и ознакомиться с технологией зажима всех звездочек между собой. В бюджетных моделях трансмиссии звездочки не прикручены, а жестко соединены с помощью заклепок. Необслуживаемые экземпляры можно сразу же выбросить, если с их зубьями что-то случится.

С 6 звездочками

Шестискоростной набор — это, в подавляющем большинстве случаев, трещотки. Для выполнения этой процедуры необходимо использовать ключ 15 мм — чтобы избавиться от заднего колеса, и ключ 17 мм — для откручивания гаек на оси. Далее для снятия заднего набора звездочек с велосипеда нужно придерживаться инструкции:

1. Снятие подшипникового конуса.
2. Снятие подшипника с противоположной стороны втулки.
3. Снятие оси с подшипником и конусом. Если старые элементы втулки вышли из строя, у владельца велосипеда появляется отличный повод установить новый ремкомплект.
4. Установка в шлицы съемника для кассеты.
5. Установка хлыста на наиболее легкую (большую) звезду.
6. Вращение звезды в направлении по часовой стрелке.

Последний этап — вращение съемника против часовой стрелки с помощью головки или разводного ключа.

Для чего и чем снимать

Если произошла поломка или новичкам для определения, какой именно механизм стоит на их транспортном средстве, нужно будет снять трещотку. Также, демонтировать конструкцию понадобится:

• когда требуется заменить спицы, так как они устанавливаются на втулку;
• в случае необходимости подтянуть подшипники.

Для демонтажа нужны:

• специализированный ключ для снятия трещотки с велосипеда — съемник для трещотки;
• разводной или гаечный ключ, чаще встречаются съемники на 27 миллиметров, но возможны и модели на 24;
• тряпка без ворса;
• молоток;
• рожковый ключ, используется для втулки, берется на 14 или 15 миллиметров;
• смазка, нежелательно использовать густую литиевую;
• может понадобиться тонкий кернер.

Съемный ключ, предназначенный для снятия трещотки, схож со съемником для кассетного механизма, однако они не могут быть применены для схожих деталей.

Что собой представляет деталь

Трещотка — это деталь, которая состоит из резьбового кольца, муфты свободного хода, звезд. Ее прикрепляют к задней части велосипеда — на резьбу оси. Механизм вращается от педалей до колеса при помощи цепи, при этом оставляя возможность ехать вперед без необходимости безостановочно двигать ногами. Состоит элемент из зубчатого барабана с двумя собачками и кассеты звездочек, которые нельзя разделить или разобрать.

Пройдите опрос

Важно не перепутать трещотку с кассетой. Первая представляет собой более современную конструкцию: собранные звезды надеты на втулку и закреплены гайкой

Внутри есть специальные отверстия с углубленными выемками, цепляющимися за барабан.

Кассету, в отличие от трещотки, проще снять и отремонтировать: необходимо заменить старые непригодные звездочки на новые. Для снятия деталей можно использовать стандартные инструменты.

Трещотку на велосипеде чинить намного сложнее, к тому же она менее долговечна и надежна.

Чтобы определить, какой вид заднего блока звезд используется на конкретной модели велосипеда, следует внимательно на него посмотреть — на кассете присутствует плоская гайка, закрепляющая звездочки и прижимающая их к барабану. На трещотке есть небольшие углубления, при помощи которых откручивается крышка, прикрывающая подшипники. Разница заключается и в количестве звездочек: у трещоточного устройства их, как правило, не более семи.

Определить, что лучше — кассета или трещотка — довольно просто. Райдеры, не желающие тратить много времени на ремонт транспортного средства и разбираться, как правильно снять трещотку с заднего колеса велосипеда, отдают предпочтение кассетному механизму.

Как установить кассету на велосипед

Прежде всего, следите за тем, чтобы сборка кассеты соответствовала разложенным/снятым деталям. Для облегчения этого процесса на звездочках имеются пазы разных размеров (для каждой звездочки – индивидуальный), а на втулке подходящие шлицы. Именно правильному совмещению пазов и шлицев все звездочки встанут в определенном порядке.

При установке кассеты на велосипед нужно учитывать некоторые важные моменты:

1. Многие велосипедисты перед установкой рассматриваемой детали смазывают поверхность втулки. Однако специалисты считают это неправильным – после смазки (пока вся кассета будет собрана и установлена) на нанесенную смазку успеет попасть и пыль, и грязь, что в итоге и приводит к необходимости проведения обслуживания, ремонта или замены элементов.

2. Опытные велосипедисты перед сборкой кассеты смазывают резьбу стопорного кольца – при последующей разборке его будет открутить гораздо легче.
3. Все звездочки нужно надевать поочередно, но между ними не стоит забывать ставить прокладочные кольца. В некоторых моделях велосипеда можно увидеть не отдельные звездочки, а единый/неразъемный узел.
4. Во многих велосипедах для надежной установки последней зве6здочки нужно на нее слегка нажать и только после этого можно накручивать стопорное кольцо.
5. После того, как стопорное кольцо будет закручено, сначала нужно проверить правильность установки кассеты и только после этого можно его окончательно затянуть. Затягивается стопорное кольцо в направлении движения часовой стрелки.

Снять и установить кассету не представляет трудностей, потому что при наличии минимального набора инструментов и хотя бы начальных знаний технического плана вся работа займет немного времени, максимум 60 минут. Но даже если подобный процесс предстоит провести впервые, не стоит пасовать – опыт съема и установки кассеты обязательно пригодится еще не раз. Дело в том, что опытные велосипедисты рекомендуют проводить подобное техническое обслуживание кассеты велосипеда не реже 1 раза в год.
