Велосипедные втулки: разновидности, выбор и уход

Когда нужно менять подшипник

Задача подшипника — фиксация деталей и правильное функционирование механизма, позволяющее, к примеру, плавно вращать педали. Чаще всего повреждается каретка — узел, который включает педали и шатуны. При выходе из строя подшипники, расположенные в каретке, будут мешать работать педалям.

Напрямую на работу этих деталей влияет тип каретки велосипеда. Механизм может быть открытым или закрытым. Закрытая каретка защищает подшипники от внешнего воздействия, грязь не попадает на деталь и не портит её. В открытой же каретке детали находятся в чашках, которые размещены в кареточном стакане и встроены в рамочную трубу, благодаря чему каретка вращается. Механизм сложный и подвержен внешним факторам больше, чем любая другая деталь велосипеда. Это приводит к частой замене его составляющих.

Разберёмся, для чего предназначены отдельные виды подшипников, принцип их работы.

Велоподшипник

Это интересно: Хранение велосипеда в гараже в зимнее время, создание условий для хранения, какие крепления для байков существуют, подготовительные работы

Что это за зверь такой

Задние втулки различаются в зависимости от устройства, используемого материала, веса, размера и варианта изготовления. В основе каждой из них будет базовый комплект:

• внешний корпус, должен обеспечивать защиту всего механизма, поэтому изготавливается при помощи литья или штамповки. Но последний отличается более высоким показателем прочности. Необходимо помнить, что на маленькую вело-втулку, по сравнению со всем велосипедом, оказывается, 1/3 давления велосипеда;
• фланцы, представляет собой выступ сбоку, который позволяет соединять весь механизм со спицами колеса. Различаются под обычный тип спиц и под прямую спицовку;

• внутри задней втулки находится ось колеса. Различается по длине, диаметру и типу оси: QR (быстросъемный эксцентрик, бюджетные велосипеды), Thru-axle (полая ось, современный тип оси с повышенной жесткостью) и Boost Thru-axle (самый новый стандарт для экстрим дисциплин, с расширенным расстоянием между фланцами). При необходимости измеряется длина от одной гайки до другой;

• подшипники и его составляющие, обеспечивают работу всего механизма втулки велосипеда, и являются основным источником люфта. Их различают по: насыпные подшипники – легко регулируются и предоставляют возможность устранить люфт самостоятельно и промышленные – имеют высокий КПД, неразборные. Не подлежат ремонту, а меняются полностью. Чаще всего устанавливают на шоссейники.

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Честно скажу, я не вижу в этом никакого смысла, так как, скорее всего, у вас быстрее износятся звезды, чем исчезнет смазка внутри трещотки, плюс в ней достаточно много шариков, которые предательски рассыпаются в разные стороны. Я на своем велосипеде меняю трещотку раз в год, и проезжает она у меня около 3-5 тысяч. За это время я не смазываю внутренние шарики ни разу.

Обслуживать трещотку, скорее всего, потребуется, только если она какая-то редкая или подверглась большим количеством воды.

Как же я разбирал свою трещотку:

Если у вас трещотка, то на ней вы можете увидеть два отверстия. Если таких отверстий нет, то это наверняка кассета. На фото я взял шуруп и вставил его в одно из таких отверстий, эти отверстия нужны, чтобы открутить крышку и добраться до подшипников. Резьба у этой крышки обратная, то есть, чтобы открутить ее, нужно откручивать по часовой стрелке. Я открутил крышку с помощью шурупа и молоточка. Маленькими ударами молоточком — и крышка откручена, сразу под ней вы увидите подшипники. Вот они какие маленькие:

Но это еще не все подшипники. Когда вы начнете поднимать блок звездочек (крышка, которую мы открутили, их держала на месте) посыплются нижние подшипники трещотки, поэтому подготовьте заранее резервуар (тряпку), чтобы шарики не разбежались по полу.

Чистка

На картинке, приведенной в разделе «Как разобрать и собрать заднюю втулку?» детали, которые снимать нельзя, обозначены красным цветом. Если их повредить, придется менять.

На данном шаге задняя втулка полностью разобрана. Остается почистить с помощью проволочной дискообразной щетки резьбу стопорного винта и другие резьбовые соединения, чтобы предотвратить заедание после установки детали на место.

Далее, проверяют на наличие трещин и сколов все компоненты, включая собачки, которые, для того, чтобы снять, необходимо потянуть назад и приподнять стопорное пружинное кольцо.

Собирая сердцевину, на резьбу стопорного винта наносят смазку и противозадирное вещество. Тем же способом, что использовали, чтобы снять стопорное кольцо, закрепляют сердцевину, прикладывая усилие 3-7 кгс.

В канал для установки подшипников наносят смазку, которая работает подобно клею, удерживая их на посадочных местах, пока идет установка остальных деталей. Теперь, смазав храповое кольцо, их ставят внутрь оболочки.

Когда собрана одна сторона задней втулки, сердцевину, аккуратно помещают в обойму, закрепляют, устанавливают шайбы, проявляя максимум осторожности, вставляют в обоймы подшипники, чтобы они не деформировались. На свободном ходу проверяют работу детали

Для вкручивания комбинированного кольца, против часовой стрелки прокручивают оболочку задней втулки, чтобы убедиться в правильности установки подшипников. Если все собрано грамотно, кольцо с силой затягивают.

Особенности элемента

Задняя втулка велосипеда – центральная часть заднего колеса, обеспечивающая его вращение. С помощью дропаунтов крепится к раме. У переднего колеса также есть втулка, но несколько иной конструкции. Кроме обеспечения свободного вращения, также отвечает за накат – движение без прилагаемых усилий.

Пройдите опрос

По типу конструкции элементы делят на следующие разновидности:

• свободного хода без тормозного устройства;
• без свободного хода и без тормозного устройства;
• с ножным тормозом и свободным ходом.

Конструкции без тормозного устройства применяют на скоростных велосипедах. Свободный ход препятствует прокручиванию педалей при вращении колеса. Конструкции без свободного хода действуют наоборот. Их применяют в устройстве горного, шоссейного средства передвижения.

Втулки с ножным тормозом используют на «односкоростниках». Это простые дорожные, городские модели. Торможение осуществляется нажатием на педаль в обратном направлении. В результате устройство блокирует колесо. По типу делятся на барабанные и червячные. Те и другие надежны в эксплуатации, долговечны. В области задней втулки могут быть установлены дисковые тормоза.

Несмотря на различия, в целом устройство задней втулки велосипеда идентично. Она состоит из оси, контргайки, шайбы, конуса. По материалу изготовления различают алюминиевые и стальные детали. Первые легче и не боятся коррозии, но подвергаются деформации. Вторые намного прочнее, но тяжелее и могут заржаветь.

Возникновение грохота в корпусе втулки, шатания, люфта колеса при движении, плохой накатной динамики, хруста подшипников свидетельствует о поломках конструкции. Причин несколько:

• неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
• загрязнение, отсутствие смазочного вещества;
• поломки подшипника или отдельных его частей.

Ездить с такой проблемой аварийно опасно, поэтому следует как можно скорее приступить к ремонту задней втулки велосипеда.

Разновидности задних велосипедных втулок, отличия их друг от друга

В зависимости от конструкции, задняя втулка имеет несколько модификаций:

• со свободным ходом, без тормозного механизма;
• бестормозная, не имеющая свободного хода;
• со встроенным ножным тормозом и свободным ходом.

Принципиальное отличие тормозного варианта в том, что для остановки велосипеда на педали нужно давить в обратном направлении. Внутри располагается тормозной механизм: барабан и колодки, которые приводятся в действие при вращении звезды в противоположную сторону.

Кроме барабанных, есть и другая разновидность – червячная втулка. Такие типы встречаются на односкоростных дорожных велосипедах. Эффективность торможения педалями не очень высокая, так как происходит остановка только заднего колеса. Зато ресурс таких деталей и неприхотливость смело перечеркивают этот минус!

Втулки бестормозные устанавливаются на скоростные велосипеды. По сравнению с тормозными, они имеют более простое устройство, меньше по размерам и легче. Свободный ход не дает педалям вращаться при движении колеса.

На велосипеде без свободного хода наоборот: колесо вращает заднюю звездочку, которая через цепь передает крутящий момент на ведущую звезду и шатуны. Бестормозной тип можно встретить на колесе горного и шоссейного велосипедов, а вариант без свободного хода используют на fix-байках.

Большое распространение получили редукторы колеса со скрытой системой переключения передач, иначе называемые планетарками. Такой тип втулок для велосипедов используют на байках дорожно-шоссейной направленности и предназначается для езды по ровным дорогам с плавными подъемами и спусками. Подробнее о том, что такое планетарная втулка, можно прочитать здесь.

Сравнительно новой разновидностью является динамо втулка, которая снабжена электрическим генератором. Энергия вращения частично преобразуется в электрическую, которую можно направлять на работу осветительных приборов. Несмотря на такое, казалось бы, разнообразие, каждая втулка знает свое место, и выбор детали другого типа на один и тот же велик крайне ограничен.

Задняя втулка велосипеда – ремонт

Как показывает практика, наиболее распространенной и типичной для задней втулки неисправностью выступает чрезмерная затяжка или ослабление конуса. В последнем случае придется терпеть заметный люфт заднего колеса. Напротив, перетяжка конусного механизма приведет к более тугому, затрудненному ходу двухколесного транспортного средства. Кроме того, может возникнуть хруст в подшипниках.

Что предпринять, когда причиной появления люфта является расстроенная задняя втулка велосипеда? Ремонт в данном случае будет заключаться в подтяжке конусов при помощи специальных гаечных ключей. Подходят для этого рожковые ключи на 15 и 20 мм, с помощью которых сперва отвинчиваются контргайки, а затем зажимаются либо ослабляются конуса до нужного предела.

В идеале эффект люфта при движении велосипеда должен полностью отсутствовать. Если настройка конусных механизмов задней втулки была произведена правильно, колесо станет легко вращаться без дополнительного импульса, лишь под воздействием на катафоты силы притяжения.

Нередко причиной поломки становится сгибание втулки. Чаще всего случается это в случае применения низкокачественных, недорогих деталей. Если подобное произошло, решить проблему позволит только полная замена оси на новую, более надежную.

Чтобы выполнять ремонт или плановое техническое обслуживание втулки заднего колеса было удобнее, рекомендуется заблаговременно демонтировать трещотки. Однако когда вся суть ремонта заключается в обычной подтяжке либо ослаблении конусов, прибегать к подобному действию совсем не обязательно.

В конечном итоге, чтобы избежать лишних проблем в виде длительного простоя байка и растрат на дорогостоящий ремонт, достаточно регулярно проходить ТО. Чаще всего суть обслуживания сводится к переборке механизмов, их очистке, смазке и монтажу в обратной последовательности.

Советы специалистов

Существуют нюансы, которые сложно исправить без советов опытных специалистов. Например, трещотка может прикипеть — тогда следует увеличить длину рычага ключа. Делают это следующим образом: изначально необходимо найти металлический прут или тонкую трубку, чтобы удлинить инструмент. После выбрать болты, гайки к ним — один болт вставить в отверстие съемника, а второй — в отверстие в ключе, получившийся результат укрепить гайками. Между ними — вставить металлический прут, трубку или что-то еще, а потом резко сорвать конструкцию силой. Крайне не рекомендуется решать проблему с прикипевшей трещоткой при помощи иных приспособлений. Это может кончиться тем, что механизм выйдет из строя окончательно.

Если же никак не удается сорвать деталь, то разумнее обратиться к специалисту, а не ломать велосипед.

Также следует помнить о следующих моментах в работе со средством передвижения:

1. Грязное масло темного оттенка свидетельствует об износе конструкции. В таком случае настоятельно рекомендовано тщательно осмотреть ее и заменить на новую.
2. Всегда нужно вытирать устройство насухо, предварительно промывая от загрязнений. Капли влаги легко устранить при помощи обычного бытового фена для волос.
3. Собачки и шарики, на которых видны повреждения, вмятины, царапины, следует заменить на другие, без дефектов.

Настоятельно рекомендуется последовательно разбирать трещотку, чтобы не запутаться в алгоритме ее обратной сборки. Шарики лучше сложить отдельно, чтобы они не потерялись. Промывать и вытирать части механизма стоит заранее. Для этого нужна безворсовая салфетка. Если возникают сомнения по поводу необходимости замены собачек или иных мелких деталей, все же следует приобрести и поставить новые. В противном случае придется заниматься починкой велосипеда снова, повторяя те же самые процедуры во второй раз.

УСТАНОВКА КАМЕРЫ НА МЕСТО

Необходимо немного накачать камеру, чтобы не повредить ее снова.

Вставляете ниппель
в специальное отверстие обода и аккуратно вкладываете в середину покрышки всю камеру.

Заправляете края покрышки
по всей ширине колеса в обод. Это должно получиться выполнить руками, но, если края никак не хотят становиться на место, возьмите монтажку и уже с ее помощью выполните задуманное. Делайте это внимательно, иначе у вас будет новый прокол.

Для того чтоб камера смогла внутри распрямиться, подкачайте немного колесо и разомните камеру, этого будет вполне достаточно, чтоб камера приняла правильное положение.

Прокачайте колесо до необходимого состояния
. Для тог чтоб это сделать правильно, не боясь, что колесо неожиданно лопнет, после накачивания сдавите камеру двумя пальцами. Если ваши пальцы не могут преодолеть сопротивление, значит, камера накачана достаточно, можно отправляться в путь.

Установка подшипников

Проще их устанавливать, начиная со стороны трещотки.

Устанавливаемось

Чтобы нагрузку настроить правильно, контргайкой следует зафиксировать конус, помещенный в трещотку. Со стороны трансмиссии ось рекомендуется заблокировать, максимально отцентровать (если крепится болтами).

Окончательная сборка

Подшипники со стороны трещотки обильно смазать, закрутить в них конусы для установки предварительной нагрузки, вращая по часовой стрелке контргайкой.

Вначале конус затягивают не сильно, чтобы он оказывал незначительное сопротивление вращению, т.е. открутить его можно было бы рукой.

Устройство кассеты такое, что вставить ее возможно единственным способом: с силой затягивают контргайку, проверяя, чтобы в кассете не было люфта. Осталось проконтролировать зазор между тормозными колодками и ободом, а также свободно ли вращается колесо. После того, как предварительная нагрузка настроена, можно фиксировать с помощью контргайки, конус.

Установив на байк колесо, вращают педали: вначале в одну сторону — вперед, потом – в обратную, чтобы удалить излишки смазки. Вытечь она должна в течение нескольких минут. Велосипед готов к работе.

https://youtube.com/watch?v=FYFs8fXJbSg

Видео: Задняя втулка велосипеда передняя втулка — что это?

Разборка велосипедного колеса с целью устранения неисправностей

Прокол камеры – проблема, с которой велосипедисты сталкиваются чаще всего. Чтобы снять шину для замены камеры, необходимо предпринять следующее:

1. Снять колесо с вилки байка вышеописанным способом.
2. Спускаем остатки воздуха из камеры.
3. Сняв колпачок с ниппеля, немного продавливаем внутрь обода.
4. С противоположной стороны двумя пластиковыми монтажками нужно подцепить борт покрышки.
5. Еще одной монтажкой держать борт покрышки, пока она не сойдет с обода.
6. Достаем камеру.

Заклеив прокол или взяв запасную целую камеру, осуществляем сборку шины по следующей схеме:

1. Слегка накачиваем камеру с целью ее распрямления.
2. Помещаем камеру в покрышку.
3. Глядя на стрелочки, выбираем правильное направление шины и пропускаем ниппель через отверстие в ободе.
4. Устанавливаем борта покрышки на место – в обод. Действие осуществляется от ниппеля. Использование монтажек упростит процедуру.
5. Вытягиваем ниппельную трубку наружу и проверяем, чтобы борта покрышки плотно стыковались с ободом.
6. Надеваем колесо на вилку байка.

Болтающееся велосипедное колесо, люфт, видимый невооруженным глазом, затрудненное вращение, скрип – симптомы, красноречиво говорящие о том, что пора осмотреть втулку. Разборка втулки несколько сложнее, чем бортировать колесо, но также осуществимо непосредственно самим велосипедистом по следующей схеме:

Демонтируем ось с дропаутов. С помощью двух ключей на 17 мм ослабляем гайку, крепящую втулку. Правую гайку фиксируем, а левую скручиваем против часовой стрелки. Подцепив ключом на 14 мм, откручиваем руками конус

Осторожно вынимаем ось с противоположной стороны. Достаем левый подшипник из корпуса, а правый снимаем с конуса. Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли

После чего выполняем сборку колеса:

Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли. После чего выполняем сборку колеса:

1. Правый подшипник устанавливаем на конус той же стороной.
2. Ось помещаем во втулку и производим монтаж левого подшипника.
3. Вкручиваем конус таким образом, чтобы поверхность лишь касалась подшипника, но не фиксировала его.
4. Закрепляем втулку гайкой.
5. Возвращаем колесо на дропауты и закрепляем.

Легкое и беззвучное вращение велосипедного колеса после его энергичной раскрутки говорит о том, что все сделано грамотно. Отцентровать переднее колесо байка, подкручивая или ослабляя конус, необходимо в том случае, если втулка «ходит» по оси или осталось затрудненное вращение.

https://youtube.com/watch?v=xUPosWduKeQ

Основные составляющие детали

Заднее колесо скоростного велосипеда состоит из следующих деталей:

• втулки;
• кассеты с ведомыми звездочками;
• спиц;
• обода;
• шины с камерой.

При этом следует учитывать следующие моменты:

1. Конструкции втулок заднего колеса могут отличаться по размеру, форме и типу используемых подшипников.
2. Кассета скоростного велосипеда также может иметь различные конструкции и содержать от трех до одиннадцати звездочек.
3. Втулка через спицы достаточно жестко связано с ободом колеса. Обычно на скоростных велосипедах либо 28, либо 32, либо 36 спиц, причем рисунок их переплетения тоже может быть разным.
4. Профиль обода у горных велосипедов обычно коробочный, в отличие от шоссейных модификаций, имеющих однотрубные шины. Поскольку вес наружной части колеса всегда стараются уменьшить, наиболее распространенным материалом служат сплавы на основе алюминия.

Конструкция втулки

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

https://youtube.com/watch?v=RYPA-kUBDcc

http://veloinsider.ru/service/remont-zadnej-vtulki-velosipeda-svoimi-rukami.htmlhttp://sportzoom.ru/obsluzhivanie-zadnej-vtulki-velosipeda/http://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

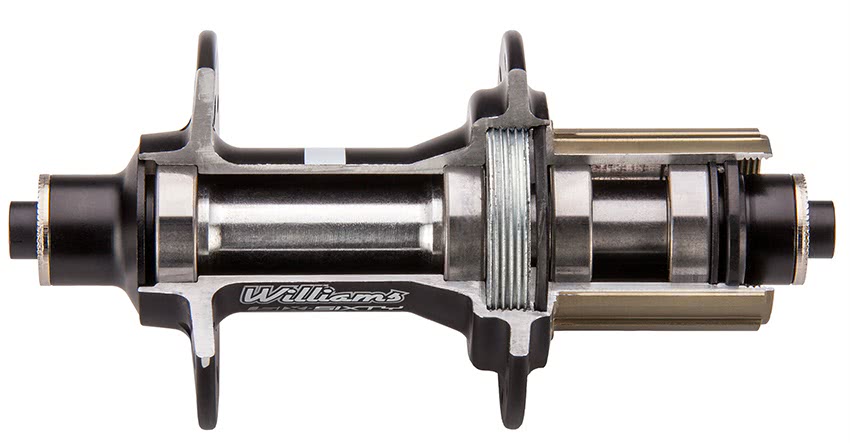

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Виды и устройство задней/передней втулки горного велосипеда

В классе MTB распространены только два типа втулочных механизмов: ось-конус-шарикоподшипник и ось-промподшипник. По наименованию классов понятно, что разница между ними состоит в конструкции опор.

Конусные втулки

Наиболее распространенный вид. В частности, в модельном ряду Shimano вы не встретите узел на «промах». Компания это объясняет тем, что у конструкции на основе конус-гаек лучше накат. Элементы конфигурации такого изделия представлены на рисунке:

• Конуса.
• Чашки.
• Шарики.
• Ось.
• Контргайки.
• Шайбы.
• Пыльники.

При разборке важно знать, какую сторону расконтрить. Есть нюансы и при сборке

Так, без наличия практических навыков сложной может показаться операция по регулировке конусов. Производить ее приходится после каждой разборки, а от точности проведения настройки зависит ресурс механизма и работа тормозов. В материале, как настроить дисковые гидравлические и механические тормоза, мы предупреждали о том, что зазор во втулке приводит к шорканью ротора и, как следствие, неравномерному износу колодок.

Втулочный механизм на промышленных подшипниках

Втулки на конусных гайках многие не любят из-за сложностей, сопряжённых с их регулировкой после сборки. В связи с этим, изношенную опору часто меняют на вариант с «промами».

В числе преимуществ конструкции на промподшипниках – простое обслуживание. Здесь нет необходимости что-либо регулировать: подшипник плотно сидит в чашке и на оси, конусных гаек нет. В теории люфта у такого колеса быть не должно, что и демонстрируют дорогие экземпляры. В моделях подешевле применяются низкосортные подшипники качения, в которых зазор наблюдается ещё с упаковки.

Это интересно: Виды велосумок и их выбор: разъясняем по полочкам

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Демонтаж задних звезд съемником

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Установка заднего колеса

Для возвращения на место заднего колеса необходимо установить его в вилку и накинуть на одну из звездочек цепь. Теперь надо отцентровать положение элемента на велосипеде таким образом, чтобы он находился между перьями как верхней, так и нижней части задней вилки рамы и смотрело строго в середину каретки педальной оси. Удерживая колесо в этом положении, нужно закрепить его в вилке штатными гайками или эксцентриком

Важно не забыть восстановить натяжение тормозного тросика и поставить цепь на ведущую звездочку. После установки желательно убедиться в правильности выполненных действий, провести тест-драйв

В процессе необходимо проследить, как ведет себя велосипед после ремонта.

Обслуживание и диагностика заднего колеса скоростного велосипеда — обязательные процедуры для сохранения исправности механизмов и длительной эксплуатации транспортного средства. Начинающим пользователям придется сложнее, но всегда можно воспользоваться инструкциями и прочитать советы опытных мастеров. Выполнив ремонтные работы самостоятельно, получится сэкономить семейный бюджет.

Итоги

Устройство колёс велосипеда отличается сложностью, но не стоит бояться изучать его составные части, так как в процессе это позволит продлевать долговечность элементов втулки, что благоприятно отразится как на езде, так и на вашем кошельке. В конструкции задняя втулка отличается сложностью от передней, но ведь оттого она и способна выдержать такую нагрузку и приводить велобайк в движение

Не стоит пускать на самотёк жизнедеятельность важного компонента. Выполняйте систематическое обслуживание и при необходимости ремонт/замену частей, тогда втулка и колёса вашего велосипеда прослужат значительно-значительно дольше

Похожие записи:

Эпоксидный стол: виды, как сделать стол из эпоксидной смолы Баня своими руками Инкубатор своими руками Сауна в квартире 3 колесный велосипед взрослый своими руками Советы как передвигать без царапин шкаф без ножек, самые эффективные методы
