Точечная сварка для аккумуляторов 18650 своими руками

Содержание

Какой аккумулятор 18650 лучше и как его выбрать?
Припаиваем провода к обычной батарейке
Есть два варианта соединения аккумуляторов, последовательное и параллельное.
Материалы и инструменты
Причины, по которым не следует проводить модернизацию
Суть процесса
Зачистка клемм и проводов
Как правильно заряжать литий ионный аккумулятор: как собрать литиевую батарею своими руками
- Опасность перезаряда литиевых элементов
Чем и как паять?
Что такое аккумуляторы 18650 для электронных сигарет
Технология замены Ni-Cd на Li-ion в шуруповерте
Из трансформатора
Популярные производители аккумуляторов литий-ионного типов формата 18650
Аккумуляторы 18650 и их сварка
Какое устройство следует использовать
Как разобрать аккумулятор

Какой аккумулятор 18650 лучше и как его выбрать?

Если исходить из соображений безопасности, то лучшие аккумуляторы 18650 это литий железо фосфатные. Они мало токсичны и в меньшей степени могут взорваться. Когда батарея нужна для фонаря, подойдет любой вид. Но помните, если зарядное устройство не надежное, лучше элемент питания, не имеющий защиты не заряжать.

При выборе аккумулятора 18650 определитесь для каких целей он нужен. Если вы собираетесь использовать его в гаджетах, например в ноутбуке, велосипеде, накопительной батареи, то лучше отдать предпочтение не защищенному варианту. Такие виды производят Panasonic, Samsung, LG, Sony. Обычно у них плоские боковые грани.

Защищенные элементы питания имеют специальную микро плату установленную внутрь корпуса. Такой инструмент позволяет не дать батарейке перезарядится. Кроме этого защищает от короткого замыкания. В фонаре подобный тип стоит использовать, если имеется последовательное соединение из двух таких батарей.

Аккумуляторы 18650 с большой емкостью Panasonic 3600 (NCR18650G) и Sanyo 3500 mAh неплохо подойдут для ноутбуков. Самыми дешевыми и ходовыми являются Panasonic 3100 mAh.

При выборе ориентируйтесь на разновидности АКБ, указанные в разделе выше!

На что стоит еще обратить внимание?

Номинальный ток.
Какой может быть нагрев, как греется.
Напряжение.
Энергетическая емкость.

Припаиваем провода к обычной батарейке

Итак, как припаять провода к батарейке 1,5V? Задача эта несложная, если все, что нужно, уже под рукой. Действуем по следующей инструкции:

Перед включением паяльника следует очистить его жало от окалины. Делаем это при помощи мелкого напильника или наждачки. Когда жало паяльника заблестит девственным металлом, процесс можно считать завершенным.
Включаем паяльник, водрузив его на подставку, и ждем, пока он не разогреется до необходимой температуры. Пробуем накал жала на нити припоя. Если припой при его соприкосновении плавится, можно начинать пайку.
Чтобы пайка была крепкой, пока паяльник греется, следует предварительно обработать поверхность батарейки, к которой мы будем припаивать кончик провода, флюсом. Делается это при помощи специальной кисточки. Нынешние батарейки изготавливаются из сплавов, на которых пайка держится очень плохо. Обработав поверхность таких сплавов паяльной кислотой, мы обеспечим более крепкую пайку. Также следует обработать и края припаиваемых проводов. За неимением кисточки можно воспользоваться любой палочкой. Достаточно нанести каплю кислоты, и поверхность уже будет считаться обработанной.
После нанесения кислоты разогретым паяльником наносим на полюса батарейки слой припоя. То же делаем с кончиками проводов.
В случае канифоли предварительно придется залудить поверхность, а кончики провода очистить от лака. Но можно сказать с полной уверенностью, что, даже если вам известно, как правильно паять с канифолью, такое сцепление с поверхностью батарейки будет менее эффективным.
Но если у вас нет под рукой кислоты, а имеется лишь канифоль, зачищаем поверхность батарейки, канифоль используем как флюс, нанеся небольшую ее часть на батарейку, а затем берем жалом паяльника немного припоя и залуживаем место на полюсе батареи. Провод тоже будет необходимо залудить.
При правильном лужении на поверхности батарейки образуется крепкая пленка из припоя, к которой и нужно будет осуществить пайку.
Приставляем провод к обработаной флюсом или залуженной части батарейки, набираем паяльником немного припоя и припаиваем провод. Провод не дергаем, не двигаем, держим ровно и на одном месте, иначе пайка будет некрепкой.
После того как припой застынет, проделываем все с другим полюсом батарейки.

Все, провода качественно припаяны к батарее.

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

Давайте рассмотрим как это нужно делать. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2.
В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное. Последовательное соединение: При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке.
Балансир включает стабилитрон TLA и транзистор односторонней прямой проводимости BDI 40 Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. MCP Микросхема позволяет создавать правильные зарядные устройства, к тому же она дешевле, чем раскрученная MAX
Если разобрать аккумулятор от мобильного телефона, мы обнаружим внутри вот такое нехитрое устройство: Это и есть плата защиты аккумулятора. Данная схема полноценно реализует двухэтапный процесс заряда литиевых аккумуляторов — сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля.
Вряд ли. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда?

Теперь допустим, что мы разряжаем эту же последовательную цепь. И можно подключать аккумулятор. Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда схемы смотрите в этом разделе.

Параллельное соединение батарей с формулами Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. При равных емкостях объединяемых аккумуляторов, для нахождения емкости батареи достаточно умножить количество составляющих батарею аккумуляторов на емкость одного аккумулятора в сборке. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно.

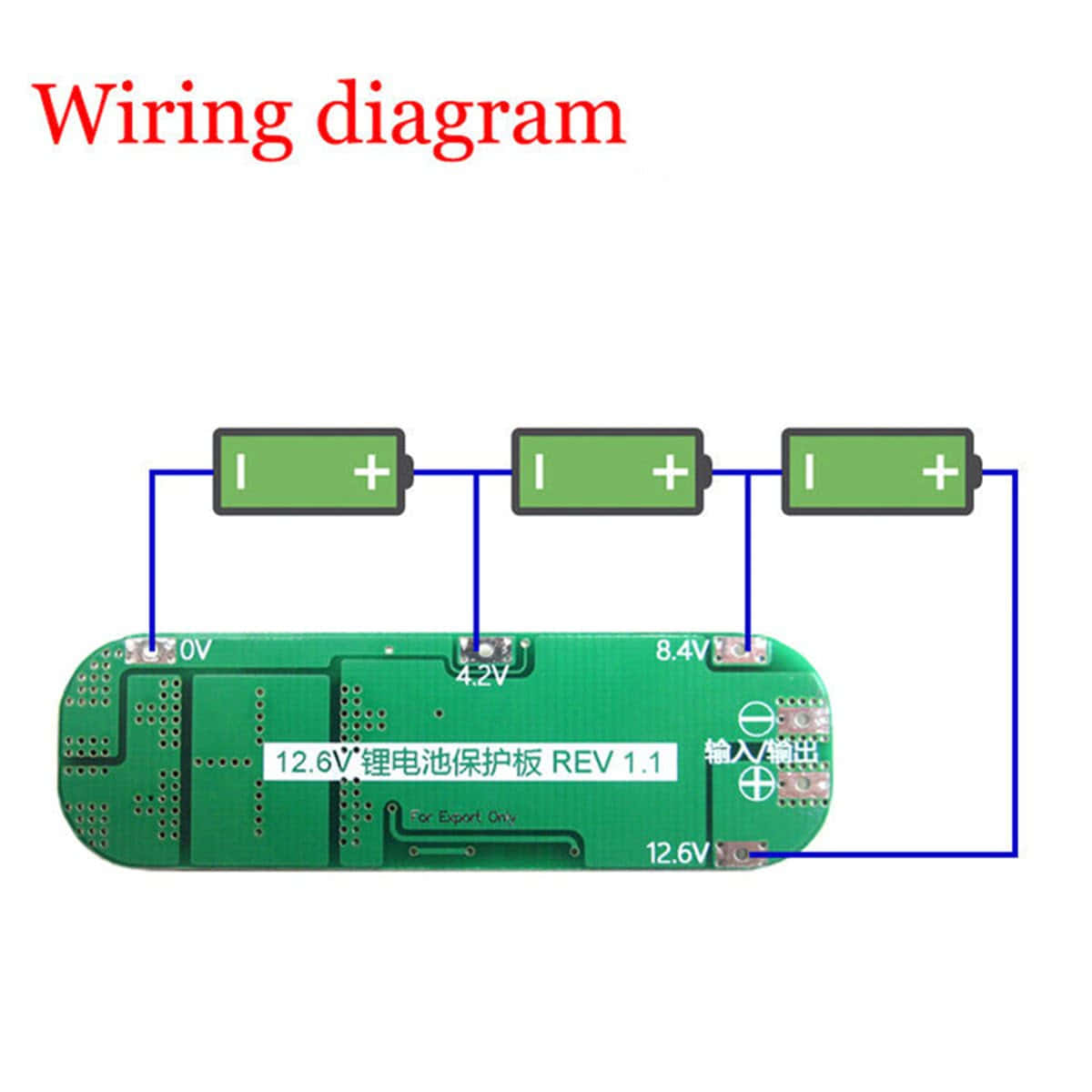

Подобная схема приведена в следующем варианте. Вот как эта плата установлена в литий-ионный АКБ. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке. Аккумулятор разрядился ниже 2,5V. Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться.
Плата защиты LI-ION — КАК ЭТО РАБОТАЕТ?

https://youtube.com/watch?v=lXKELGFo79o

Материалы и инструменты

Для изготовления аккумуляторного паяльника мне понадобилось:

Инструмент:

дрель;
паяльник;
ножовка по металлу;
канцелярский нож;
клеевой пистолет;
ножницы.

{banner_y}

Материал:

сломанный power bank (основа корпуса), можно взять любую трубку необходимого диаметра;
аккумулятор типа 18650 (ВАЖНО!!! брать без защиты , иначе не будет работать должным образом , так как срабатывает защита от замыкания, и жало быстро остывает);
модуль заряда Li-ion аккумуляторов TP4056 ;
маленький выключатель;
сантехническая муфта;
шайба (размер подобран по размеру муфты);
цанговый патрон;
жало (покупал на Алиэкспресс, в строке поиска прописывал » жало для usb паяльника);
два светодиода 5 мм;
резистор 100 ом;
самоклейка под кожу.

Причины, по которым не следует проводить модернизацию

При обнаружении неисправности детали у владельца невольно возникают сомнения в необходимости и целесообразности ремонта. По этой причине справедливо предупредить о тех моментах, которые могут стать для пользователя непреодолимой трудностью:

Как было оговорено выше, из-за невозможности повышения или понижения заряда литиевых элементов сверх выделенных пределов (4,2В сверху и 2,7В снизу) потребуется подключение контроллера заряда-разряда.
Кадмиевый аналог находится в более низком ценовом сегменте.
Низкая температура может сделать литиевые батареи неспособными сохранять работоспособность. Это делает невозможным использование инструмента на улице в зимний период.
В ряде случаев не удается перевести зарядное устройство для кадмиевых вариантов на новый лад. Это потребует приобретения универсального или специального зарядного устройства.
Проведенная модернизация, особенно после внедрения в корпус контроллера заряда-разряда сделает инструмент неудобным в использовании.

Не исключено, что представленные доводы могут переубедить пользователя проводить переделку на литиевые аналоги.

Суть процесса

Точечная сварка относится к популярному виду соединения металлических изделий контактным способом. Металлические изделия сваривают друг с другом не по сплошной линии, а в нескольких точках. Такой метод отличается относительной простотой исполнения и высокой производительностью, чем объясняется широкая сфера его применения. В частности этот метод используется, когда предстоит сварка аккумуляторов своими руками.

Суть работы точечной сваркой отличается крайней простотой. Она состоит в том, что свариваемые детали плотно прижимаются друг к другу, а затем на них подается электрический импульс большой мощности. После того, как разогрев деталей достигнет требуемой температуры, в точке соприкосновения произойдет образование ядра, состоящего из расплавленного металла.

Усиленное сжатие деталей приводит к началу взаимного проникновения молекул прижатых друг к другу металлов. После отключения тока в месте сварки начинает происходить медленное снижение температуры, а металл будет кристаллизоваться. Место сваривания получается настолько прочным, что при попытке разъединить полученное соединение треснет только металл, находящийся вблизи точечного места сварки.

Несложный принцип такого вида сварки включает в себя плотный прижим соединяемых деталей и происходящее вслед за этим генерирование импульса достаточной силы.

К преимуществам точечной сварки относится:

Прочность соединения.
Экологичность процесса.
Технологичность.
Быстрота.
Невысокие значения тока и напряжения.
Незначительность деформации.
Простота выполнения.
Удобство работы с аппаратом.
Экономичность.

Осуществление этого процесса не потребует приобретения таких видов расходняков, как электроды, баллоны с газом, проволока и флюс.

Схема точечной сварки для аккумуляторов своими руками:

Осуществление соединения таким методом включает в себя три простых этапа выполнения:

Сжатие деталей, вызывающее небольшую деформацию деталей в этой области.
Подача тока в зону, где расположен контакт, вызывающую расплавление металла и образование ядра.
Выключение тока. Остывание металла и его кристаллизация.

Во время воздействия тока ядро расширяется до достижения максимальных размеров. Вокруг жидкого ядра образуется пояс, имеющий плотную структуру. После выключения тока необходимо на некоторое время оставлять прижим деталей до снятия напряжения в месте сварки. Благодаря произошедшей ранее деформации металлов отсутствует разбрызгивание, точечный шов получается аккуратным и не требует последующей зачистки.

Точечная сварка аккумуляторов своими руками приводит к весьма существенному сокращению суммы денег, необходимой для приобретения дорогого оборудования. К одним из основных требований относится предварительная подготовка. В нее входит очищение поверхности от имеющихся загрязнений. Иначе при сварке снизится мощность, что приведет к износу применяемого аппарата.

Если после окончания сварки все же появятся наплывы вследствие выплесков металла, то их необходимо аккуратно зачистить. Выплески снижают надежность соединения. Также возможно появление такого дефекта, как прожог. Это может произойти при чересчур большой силе тока, большого времени действия импульса или чрезмерной силе сжатия деталей. В этом случае необходимо снижение силы тока и величины прижима.

Когда импульс будет слабым, то это может привести к непровару. Этот дефект также может возникнуть, если сила сжатия будет недостаточно сильной, или произойдет ослабление сжатия клещей уже во время процесса. Непровар может появиться при слишком близком расположении сварных точек.

Зачистка клемм и проводов

В подготовке нуждаются как сама щелочная или литиевая батарейка, так и подпаиваемый к ней соединительный проводник. Указанные процедуры также включают в себя приготовление необходимого расходного материала, включая такие важные компоненты, как припой, канифоль и флюсовая смесь.

Наиболее сложный и ответственный момент предстоящих работ – зачистка клеммы батарейки, к которой предполагается припаять соединительный провод. Указанная процедура может показаться простой только для тех, кто ни разу не пытался этого сделать.

Для их зачистки и последующей изоляции от воздуха потребуются:

наждачная бумага;
медицинский скальпель или хорошо отточенный нож;
легкоплавкий припой и флюсовая нейтральная добавка;
не очень «мощный» паяльник (не более 25-ти Ватт).

После того, как все указанные компоненты приготовлены – необходимо проделать следующие операции. Во-первых, нужно аккуратно зачистить место предполагаемой пайки, используя сначала скальпель или нож, а затем мелкую наждачную шкурку (она обеспечит более качественное удаление плёнки окислов с контактной зоны).

Параллельно с этим такой же зачистке должна подвергнуться оголённая часть подпаиваемого провода.

Сразу же после подготовки следует перейти к защитной обработке клемм пальчиковой или любой другой батарейки.

Как правильно заряжать литий ионный аккумулятор: как собрать литиевую батарею своими руками

Изначально литий ионные батарейки предназначались для мобильных устройств будь-то телефоны, фотоаппараты, видеокамеры, ноутбуки, но в последнее десятилетие выпуск литиевых аккумуляторов налажен и большинством автопроизводителей.

Тогда зачем собирать самому, если можно купить готовый аккумулятор? Есть достаточно причин:

собранные на заводе литиевые аккумуляторные батареи — неоправданно дорогие;
очень трудно найти подходящий по габаритам аккумулятор для мотоцикла, автомобиля;
если собранная батарея влезет с запасом в установочное место, то у неё будет ниже емкость.

Своими руками можно собрать батарею из отдельных элементов, которая будет ограничена лишь энергоплотностью и ценой за ватт-час, в зависимости от типа выбранных элементов:

NiMH — никель металогидридные;
Li-ion — литий ионные;
Li-pol — литий полимерные;
LiFePO4 — литий железо-фосфатные;
Lead-Acid — свинцово-кислотные.

Опасность перезаряда литиевых элементов

С литиевыми элементами нужно обращаться осторожно, поскольку в них сосредоточена большая энергия на малую площадь при полном заряде. Поэтому уже давно в продаже имеются защищенные Li-ion и Li-pol батарейки

Ещё в 1991 году компания Sony обратила внимание на взрывоопасность Li-ion элементов. В настоящее время все без исключения аккумуляторы наматываются с двухслойным сепаратором между пластинами, чтобы исключить риск внутреннего короткого замыкания

Чем и как паять?

Паять литий-ионные элементы стоит с осторожностью, ибо они плохо переносят перегрев. По-хорошему, их спаивают при помощи контактной (точечной) сварки, но вот у многих ли дома есть такое оборудование?

Делаем так: зачищаем поверхность контактов, наносим кисточкой паяльный флюс ЛТИ-120, аккуратно, чтобы он не залил стенки аккумулятора. Забираем припой примерно на каплю, и быстро наносим его на контакт аккумулятора. Чтобы уменьшить перегрев, я тут же прикладывал к припою ватку, смоченную в спирте.

То же самое проделываем с соединительной пластинкой. После чего припаиваем пластинку к аккумулятору, быстро и с охлаждением спиртом.

Таким макаром я спаял аккумулятор для электровелосипеда и шуруповерта, более полугода – полет нормальный. Ни одну «банку» не перегрел, так что не стоит слушать «икспердов» о том, что тут годится только точечная сварка.

На али продают пластиковые решетки для элементов – это если вы собираете аккум для велика.

Что такое аккумуляторы 18650 для электронных сигарет

18650 — это типоразмер батарейки. Числа обозначают диаметр (18 мм) и длину (650 мм). Такой формат АКБ в электронной сигарете оптимален. Компании создают бокс-моды, которые содержат до 3 таких аккумуляторов и при этом остаются достаточно компактными для использования одной рукой.

Найти батарейку 18650 для вейпа легче всего. Они продаются не только в магазинах электронных сигарет, но и в электротоварах. Иногда такие изделия встречаются у продавцов бытовых строительных приборов, компьютерной техники. Все потому, что многие массивные батареи — связки из 18650. Например, источники питания шуруповертов и ноутбуков. Даже аккумулятор Tesla Roadster состоит из таких АКБ.

Аккумулятор стандарта 18650, используемый в электронных сигаретах и сингл-модах, оснащается металлическим защитным корпусом цилиндрической конфигурации диаметром 18 мм. Внешняя часть кожуха покрывается полимерной пленкой, длина элемента не превышает 65,3 мм (с изолятором).

Контактные пластины расположены по торцам устройства, что позволяет разместить элемент питания внутри корпуса электронной сигареты. В конструкции сигареты и батареи применяются защитные элементы, предотвращающие самопроизвольное разрушение батарейки при перегреве.

Элементы питания рассчитаны на 750-900 рабочих циклов разрядки и зарядки. Срок эксплуатации, по заявлениям производителей, составляет до 10 лет. Но для обеспечения длительной работы необходимо соблюдать правила эксплуатации, которые зависят от химического состава анода и катода.

Типы акков для электронных сигарет:

литий-марганцевые (Li-Mn);
литий-ионные (Li-Ion);
литий-полимерные (LiPo, или как их еще называют, «липошки»).

Наиболее безопасные для здоровья человека – это литий-марганцевые батареи. Как правило, при их производстве не применяются защитные схемы. Показатели номинального тока у литий-марганцевых батарей выше, чем у Li-Ion, но значительно ниже, чем у липошек. Они отлично переносят повышенные значения разряда тока, не теряя при этом в емкостных характеристиках, и не ломаясь, чем не могут похвастать другие типы батарей.

Безусловно, что, как и другие акки, Li-Mn перегреваются при полном разряде, но при этом они не взрываются. Из-за своих положительных характеристик ими чаще всего оснащаются механические моды и сингл-моды. Для таких модификаций электронных сигарет аккумуляторы типа Li-Ion и LiPo не подходят.

К основным минусам таких батарей можно отнести их невысокую емкость в сравнении с другими источниками питания. Емкостные характеристики литий-марганцевых акков небольшие для формата 18650 –не выше 1500 мАч. На некоторых вейпах источник способен обеспечить активную работу не больше четверти часа. Это создает некий дискомфорт при использовании гаджета, ведь нужно носить с собой еще несколько подзаряженных батарей, чтобы обеспечить более длительный процесс парения.

Литий-ионные батареи больше подвержены взрывам при перегреве, поскольку в их составе присутствуют всевозможные химикаты. Опасность взрыва присутствует у всех моделей литий-ионных аккумуляторов, поэтому все они без исключения оснащаются защитными платами. Они очень чувствительны к перезаряду, очень быстро греются, что приводит к их быстрой поломке.

Все Li-Ion батареи обладают эффектом памяти, поэтому с каждым новым циклом подзарядки теряют в объеме. При наличии качественного зарядного устройства можно компенсировать слабость аккумулятора перед повышенными зарядами.

Что касается объема мощности, то у литий-ионных источников питания он выше чем у рассмотренного ранее образца. Но при этом он и теряется гораздо быстрее, чем у Li-Mn батарей. Существует немало факторов, которые в той или иной степени способствуют снижению емкостных характеристики акка.

Аккумуляторы LiPo самые дешевые из рассмотренных моделей, поэтому совсем не удивительно, что ими оснащаются практически все электронные сигареты китайского происхождения.

Преимущества липошек в том, что они имеют высокие показатели мощности. Они способны выдерживать гораздо большую нагрузку, нежели другие источники питания. Также стоит отметить и то, что показатели подачи номинального тока у этих батарей выше, чем у рассмотренных аналогов.

Технология замены Ni-Cd на Li-ion в шуруповерте

Литиевые элементы отличаются долговечностью, поэтому многие владельцы шуруповертов думают о том, что заменять ими никель-кадмиевые изделия.

Технология замены включает несколько этапов, которым требуется обязательно следовать.

Определение количества Li-ion аккумуляторов

В основном параметры аккумулятора нанесены на нем самом либо на шуруповерте. Для определения количества необходимых элементов требуется разделить указанное на инструменте напряжение на 1,2В (это номинальное напряжение одной никелевой банки).

Чтобы выяснить, сколько литиевых деталей потребуется на замену, деление проводится на 3,7 В — это нормальный показатель для данного вида банок.

Полученный результат рекомендуется округлять в большую сторону, это не скажется негативно на инструменте, а просто увеличит немного его мощность.

Требуется правильно подобрать все необходимые элементы для замены

Выбор Li-ion аккумулятора

Производители предлагают литий-ионные и литий-полимерные элементы. Вторые отличаются меньшим размером и большей безопасностью, однако и стоят они дороже. При этом они не способны отдавать в работу большие токи. Поэтому специалисты рекомендуют брать обычные литий-ионные банки.

Лучше, если у элемента будут приваренные гибкие отводы, потому что подобные детали не любят повышенных температур и лишней пайки. Рекомендуется посмотреть несколько вариантов в магазинах, чтобы выбрать наиболее подходящую модель.

Как влияет величина напряжения аккумулятора на продолжительность работы шуруповерта

Вопрос о том, как влияет величина напряжения аккумулятора на длительность работы изделия, интересует многих. Чтобы понять какая мощность у изделия, требуется умножить напряжение на емкость батареи.

Выбор платы защиты BMS

Литий-ионные аккумуляторы требуют внимательного отношения и соблюдения определенных требований. Роль защиты выполняет плата BMS. Именно данный элемент не допускает превышение напряжения более 4,2 В и снижения меньше 2,55 В на один аккумулятор во время зарядки. Кроме того, элемент держит под контролем максимально допустимый ток и сохраняет необходимый баланс между батареями.

Основными параметрами при выборе является количество последовательно соединенных элементов. В интернете можно посмотреть таблицу, в которой указаны все необходимые параметры и с ее помощью подобрать подходящую плату.

Сделать замену можно даже в домашних условиях, главное — соблюдать последовательность

Блок питания для зарядки

Для литий-ионных аккумуляторов зарядные устройства выбирают, исходя из количества последовательно включенных аккумуляторов в батарее. Чем их больше, тем больше должно быть выходное напряжение.

Зарядка аккумуляторов штатным ЗУ от шуруповерта

При желании можно приобрести специальную универсальную плату для литиевого аккумулятора. Ее устанавливают в родное зарядное устройство. Однако специалисты рекомендуют использовать не доработки, а подходящие зарядки именно для этого вида батарей.

Индикатор емкости литиевой батареи

Индикаторы встречаются светодиодные и цифровые. Вторые дешевле, но не удобны в использовании. Лучше выбирать светодиодные варианты, исходя из количества последовательно включенных аккумуляторов.

Держатель 18650 аккумуляторов

Держатели для аккумуляторов 18650 также лучше приобретать готовые. При желании можно найти в онлайн-магазинах хорошие варианты по приемлемым ценам.

Из трансформатора

Точечную сварку для аккумуляторов можно сделать своими руками из трансформатора. Ею можно сваривать не только батареи, но и любые тонкие металлические изделия.

Для сварки аккумуляторов трансформатор большой мощности не требуется, на 300-500 Вт достаточно. Главное, чтобы была возможность перемотать вторичную обмотку.

Первичная обмотка должна быть на 220В 50 Гц. В качестве намоточного провода на вторичную обмотку нужно применить изолированный медный провод большого диаметра. Требуется сделать три-четыре витка.

Корпус аппарата точечной сварки можно сделать из оргстекла или фанеры. Оргстекло конечно предпочтительней. Основание корпуса должно быть такого размера, чтобы вмещался трансформатор с соединительными проводами, кнопка и рычаг с электродами.

Рычаг крепится на оси между стойками из алюминиевого уголка, которые в свою очередь саморезами закрепляются к основе прибора. Длина рычага делается с таким расчетом, чтобы электроды, закрепленные на нем, доходили до рабочей площадки основания устройства. Диаметр электродов должен быть 3-5 мм. Их концы подтачивают и выравнивают торцы.

Вторичная обмотка трансформатора подключается к электродам с помощью многожильного медного провода сечением не менее чем сечение электродов. Длина проводов от вторичной обмотки до рабочей части должна быть минимальной. Соединения лучше проварить для уменьшения сопротивления цепи или соединять через клеммные колодки под винт.

Рабочая кнопка устанавливается на одном из выводов вторичной обмотки. На рычаге и кнопке устанавливаются пружины. Они нужны для их быстрого возвращения в исходное состояние.

Чтобы установить определенную длительность сварочного импульса, вместо кнопки можно использовать тиристор или силовое реле, управляемое RC цепью. Резистор должен быть переменным, а емкость конденсатора достаточно большой, чтобы позволял менять длительность импульса в пределах от десятков до сотен миллисекунд.

Имеется большое количество схемных реализаций точечной сварки для аккумуляторов. Многое зависит от имеющихся материалов. Схемы могут меняться для увеличения функциональности устройства, улучшения его потребительских свойств, но суть остается прежней.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

Батарею установить на ровную поверхность.
На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
Прижать к сооружению электроды.
Включить ток и убедиться в том, сварка происходит должным образом.
Сделать несколько соединительных точек.
Отключить ток.
Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.

Как разобрать аккумулятор

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов. Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Изготовление сменного батарейного блока к запасному li-ion аккумулятору для ni-cd шуруповерта, с использованием холдера для 18650 li-ion аккумуляторов
