Какие шланги используются для полива и как соединяются между собой

Процесс удлинения сливного шланга

Перед выполнением манипуляций по наращиванию сливной трубки потребуется наличие:

• самой сливной трубки, подобной уже имеющейся;
• специального соединителя для шлангов;
• зажимных хомутов.

Сам процесс удлинения шланга можно разделить на такие этапы:

1. Приобретение аналогичного установленному на конкретной модели стиральной машины шланга. При невозможности приобретения идентичной выводящей трубки, предпочтение следует отдать максимально приближенному по функциональным характеристикам изделию. Главный критерий заключается в совпадении диаметра с родной помпой.
2. При включенной в сеть машине потребуется ее отсоединение от электрической сети. После этого осуществляется соединение родного и купленного шлангов посредством специальной трубки, приобретение которой возможно в любом строительном магазине или супермаркете бытовой техники. Вхождение концов данной трубки в оба шланга должно быть очень плотным. Соединительные места должны приходиться на середину трубки, которая имеет четкое обозначение на каждой соединительной модели.
3. Закрепление резиновых наконечников шлангов зажимными хомутами. При этом затяжке должна быть обеспечена плотность, предотвращающая разрыв с последующей протечкой. При наличии пластикового, а не резинового, наконечника в комплектации машины, следует заведение вовнутрь него небольшого обрезка такого же шланга с последующим надеванием на него резинового наконечника. Закрепление подобного соединения осуществляется посредством одного хомута.

Перед запуском машины необходимо проверить все крепления. Для достоверной герметизации целесообразным будет склеивание концов двух трубок между собой. Кроме того, в целях безопасности, не рекомендуется наращивание шланга более 5-ти метров. Следует ограничить контактирование шлангов с поверхностями острых предметов, их закручивание или перегибы, ведущие к эксплуатационным прорывам и протираниям, поломкам стиральной машины из-за перекрытого водного потока.

Типы быстросъемных элементов в зависимости от рабочего давления системы

Исходя из рабочего давления, быстросъемы для шлангов делятся на четыре типа. Для соединения шлангов в системе с низким рабочим давлением используются фитинговые соединения ISO-A. Благодаря наличию клапанов в виде конуса при циркуляции среды внутри магистрали не создается препятствий.

Широкий спектр применения имеют быстросъемы для шлангов воды или воздуха FIRG. У конструкции в закрытом состоянии нет выступающих частей. Клапаны имеют дисковое исполнение, вследствие чего в системе не создается лишнее сопротивление. Здесь также исключается вероятность попадания воздуха внутрь магистрали или утечка жидкости.

В системе с низким рабочим давлением используются фитинговые соединения ISO-A

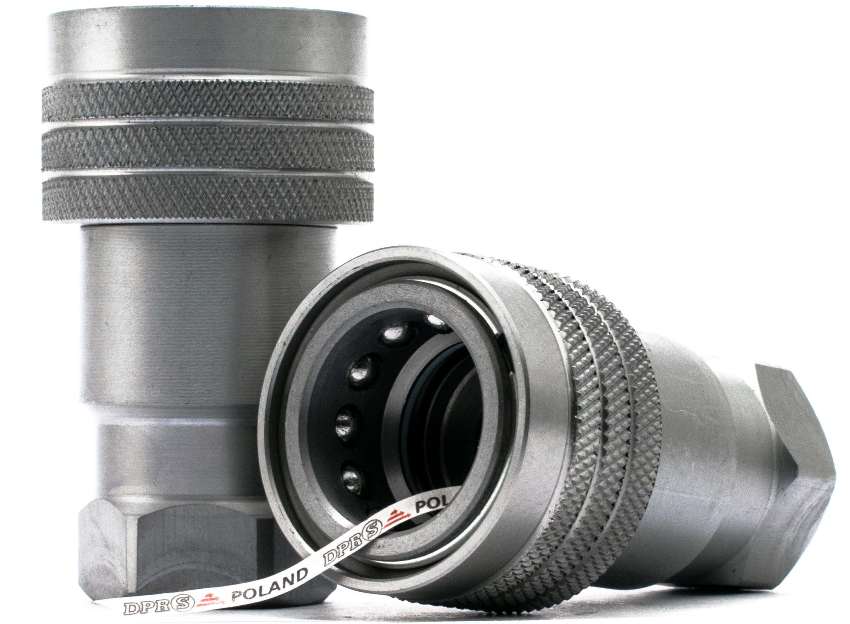

Для системы с рабочим давлением 110-300 Бар используются быстросъемные соединения TGW. Они оснащены специальными защитными заглушками из пластика и металла, препятствующими утечке рабочей среды. Такие быстросъемы для шланга 1 дюйм и изделия большего диаметра способны выдержать импульсивные нагрузки и гидроудары. Для отечественного мобильного гидроинструмента целесообразно применять быстросъемники типа НРА, рассчитанные на рабочее давление до 700 Бар.

Другие варианты быстросъемных соединений для шлангов

Быстросъемы для воздушных шлангов представляют собой соединительные трубчатые элементы, имеющие односторонний клапан и резьбу (наружную или внутреннюю). Отличаются такие фитинги также наличием «елочки», которая располагается с одной стороны, а с другой находится муфта.

Быстросъемы для воздушных шлангов имеют односторонний клапан и резьбу

Штуцер с «елочкой» может быть приварным, двойным, а также без шестигранника. К нему присоединяется шланг. Штуцер изготавливается из стали, латуни, меди или резины.

Элементом нового поколения является быстросъемное соединение для воздуха с двухкомпонентным пневматическим разъемом со специальным предохранителем. Штуцер выполняется из металла, а корпус – из композитного материала, благодаря чему обеспечивается комфортность использования фитинга и длительный период эксплуатации. Он способен стравить кислород в процессе остановки пневмоинструмента. Включается фиксатор обычной клавишей. Одноразовое нажатие приведет к стравливанию кислорода, а повторное – к отсоединению инструмента.

Быстросъемы для газового шланга оснащены самозапирающимся элементом в виде розетки с обратным клапаном и размыкающей частью – штекером. Фитинг подсоединяется к подающему шлангу через розетку, а штекером – к другому элементу. При отключении происходит запирание магистрали, что не требует сброса давления в системе до момента следующего подключения.

Быстросъемы для газового шланга оснащены самозапирающимся элементом

Пластиковые фитинги для соединения шлангов разного диаметра

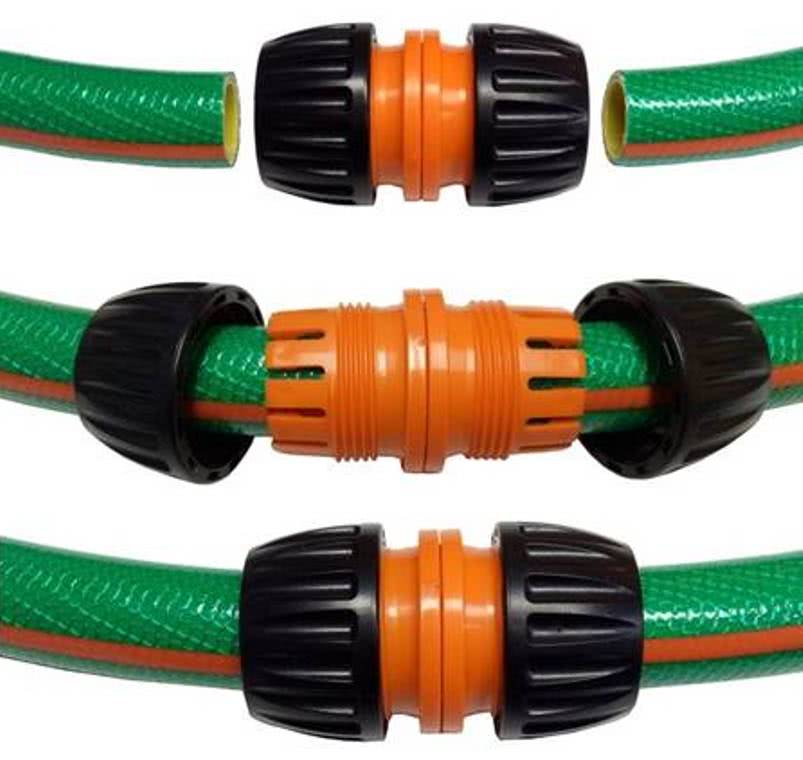

Проще всего соединить между собой два шланга одного диаметра с помощью ремонтной муфты. Для этого надо сделать следующее:

• приобрести муфту того же диаметра, что и шланги;
• скрутить обе гайки муфты;
• надеть их на шланги;
• вставить ровно обрезанные шланги в муфту поочередно;
• накрутить гайки на муфту.

Гайки имеют внутри конические поверхности, которые сжимают лепестки муфты при накручивании гаек на резьбу, и лепестки зажимают шланги. Такое соединение носит название цанговый зажим.

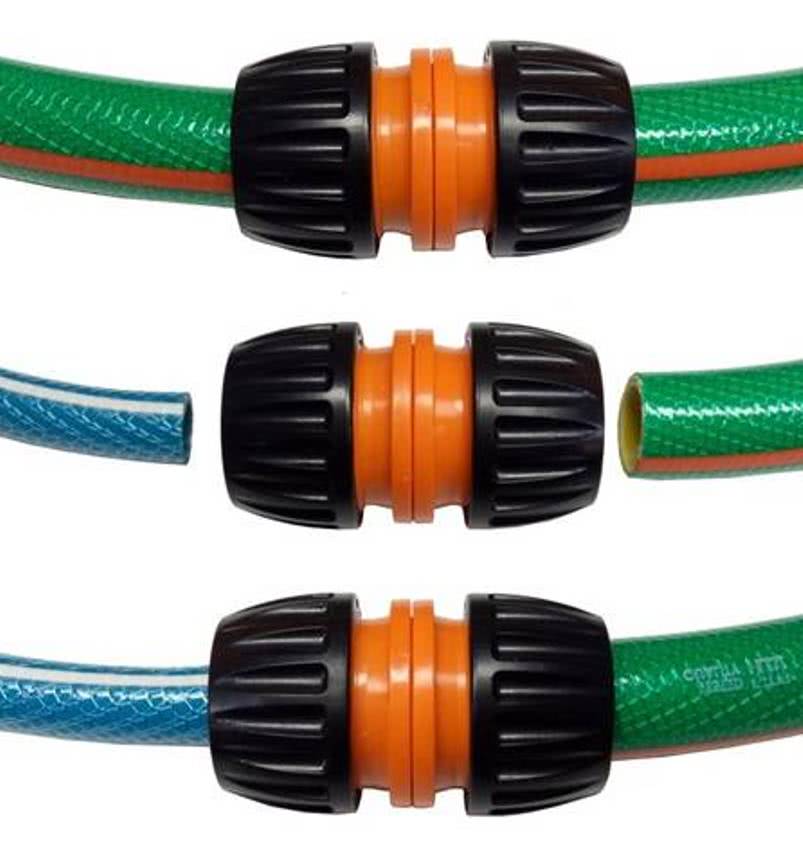

Для соединения шлангов разного диаметра используют универсальные ремонтные муфты, которые подходят для шлангов 1/2, 3/4 и 5/8 дюйма. В основе их работы лежит все тот же цанговый зажим.

Впрочем, существуют переходные муфты с цангами разного размера с каждой стороны. Такие способы стыковки шлангов разного диаметра кажутся более простыми и надежными.

Рассмотренные пластиковые фитинги простые, недорогие и обеспечивают надежное соединение. При этом они лучше подходят для постоянных соединений, так как для их разъединения необходимо скручивать гайки муфты. Такой способ подходит для стыковки резиновых, силиконовых и саморастягивающихся чудо-шлангов.

Быстросъёмные соединения для шлангов. Быстросъемные соединения для шлангов: описание и виды

В организации современных систем полива быстросъемные соединения незаменимы. Эти детали упростят весь процесс подачи и распределения воды. Основной сложностью остается выбор устройств, так как они отличаются функциональностью, размерами, основным материалом производства.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

• Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
• Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
• Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
• Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
• Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Материалы изготовления и срок службы гибкой подводки для воды

Срок эксплуатации зависит от области применения подводки и материала изготовления самого шланга и фитингов.

Алюминиевая оплетка

Такая оплетка является недолговечной, подходит для воды не выше 80°C и давлении около 5 атм, подвержена коррозии. Срок эксплуатации всего 2-3 года. Применение во влажных помещениях ещё больше сокращает срок эксплуатации. Отличить её от любой другой можно просто, достаточно потереть по поверхности пальцем, если на пальце остался грязный след, то это оплетка из алюминия.

Нержавеющая сталь

Оплетка из нержавейки намного качественней алюминиевой, температурный диапазон увеличен до 95°C и давлением до 10 атм. Срок службы в пределах 10 лет.

Сильфонная подводка (нержавеющая сталь)

Материал изготовления подводки, нержавеющая сталь. Срок службы такого устройства достигает 25 лет. Применяется при повышенных температурах до 250°C и давлении 20 атм. Устойчив к гидравлическим ударам. Нельзя устанавливать для воды подводку для газа и наоборот. Отличить их можно по цвету, рукав для газа желтого цвета.

Нейлоновая оплетка

Гибкая подводка с нейлоновой оплеткой способна служить при температуре 110°C и давлении 20 атм 15 -20 лет. По сравнению с предыдущими гибкими шлангами, имеет самую высокую цену.

Материалы изготовления фитингов

Самым лучшим материалом для гаек и штуцеров традиционно является латунь, нержавеющая сталь, бронза. Эти материалы не окисляются, и могут прослужить долго, в отличие от алюминиевых фитингов, и ни в коем случае фитингов из пластика (за исключением шланг для подключения стиральных и посудомоечных машин. Там могут быть применены шланги с пластиковыми гайками, рассчитанные на ручное затягивание).

• Латунь обладает высокой устойчивостью к коррозии и невысокой стоимостью. Срок эксплуатации 15 — 20 лет.
• Нержавеющая сталь. Самый оптимальный вариант. Прекрасно справляется с вибрационными нагрузками и температурными расширениями. По сравнению со шлангами из латуни, высокая цена. Срок эксплуатации такой же, как и у фитингов из латуни.
• Углеродистая сталь. Уступает по характеристикам латунным и нержавеющим, значительно дешевле обоих. Фитинги из углеродистой стали прослужат около 3 лет.

Соединение шлангов высокого давления. Штуцер для шланга высокого давления: быстрый и надежный способ соединения

Важный элемент для соединения рукавов высокого давления, отвечающий за ответвления и наращивание дополнительных новых фрагментов трубопровода – соединительный штуцер. Но сфера их применения этим не ограничивается. Нередко это единственный способ присоединить РВД к гидроцилиндрам, манометрам или насосам. Рынок предлагает эти детали в разном исполнении, чтобы состыковывать все разновидности шлангов и гибких труб не только в жилых помещениях, но и в наружных отводах.

Штуцер — это соединительная деталь, позволяющая быстро подключить рукав или шланг к системе, создать дополнительное ответвление, присоединить различные приборы

ГОСТы на различные типы соединения штуцеров

Название «штуцер» не всем знакомо, хотя саму деталь видели многие. Это слово немецкого происхождения, от stutzen, что в переводе означает «отводок, отросток или патрубок». Это распространенный модуль для состыковки или ответвления участков трубопровода. Соединительный узел конструктивно прост – сам штуцер и зажимающая втулка. Их также используют отдельно для сочленения труб и шлангов. При интегральном способе штуцер и втулка составляют одну деталь.

При подключении оборудования к коммуникациям, например, газовой плиты к трубопроводу, недопустимо нарушение целостности и нарушениям техники безопасности.

Любая некачественная состыковка трубопровода – это опасность для пользователей, неоправданные затраты и большая вероятность потери оборудования. Чтобы таких ситуаций не возникало, существуют специальные приспособления, такие как штуцеры, которые отвечают за качественный монтаж

Узловое соединение производится разными методами, и в этом основное преимущество этой важной запчасти

Любой штуцер, применяемый в шлангах высокого давления, производится согласно ГОСТу

• проходной штуцер для сварки с односторонним соединением и на резьбе с обратной стороны – ГОСТ 24092-80;
• проходной под сварку, на резьбе с обратного конца – ГОСТ 24092-80;
• проходной с резьбовым соединением с обеих сторон – ГОСТ 21856-78;
• прямой под пайку на осевой монтаж – ГОСТ 26337-84;
• переходной с переводом на больший или меньший диаметр с резьбой на оба конца – ГОСТ 21857-78;
• вворачиваемый под врезающееся кольцо, на резьбовом соединении с обратной стороны – ГОСТ 24504-80.

Обратите внимание! В каждом описании стандартизации регламентируются основные параметры применения этой детали, места сочленения для каждой разновидности шлангов, РВД или гибких труб

Разновидности штуцеров

Основная классификация:

1. Проходной соединительный штуцер для шланга высокого давления (сочленение рукавов общего диаметра).
2. Переходной фитинг (для состыковки рукавов разного сечения).
3. Поворотный элемент.

Типология соединений:

• сварочный метод (состыковку с металлической трубой на резьбе с обратной стороны);
• резьбовый метод (внутренняя или наружная по краям детали);
• зажимный метод (у патрубка предполагается по-особому обработанная поверхность для большей герметичности).

Штуцера имеют разные способы соединения — резьбовое, зажимное или сварочное

Штуцеры наши широкое применение в сантехнике и газовом хозяйстве – при соединении кранов и вентилей, ответвлений, рукавов и установки манометров. Через них производится соединение к оборудованию разного функционала. Резьба на патрубке может отсутствовать или быть с одной стороны.

Эту деталь выпускают из разных материалов:

• нержавеющая сталь;
• латунь;
• ПВД, ПВХ и другие полимеры.

Полимерная деталь «штуцер» подходит для состыковки гибких видов трубопроводов, поливочных шлангов и соединения труб высокого давления в оплетке, применяемых для газового оборудования.

Надежность сочленения с помощью штуцера для шланга высокого давления влияет на продолжительность эксплуатации трубопровода. Быстрый и качественный монтаж зависит от того, насколько верно выбрана разновидность соединительного модуля.

Из нескольких решений по наращиванию и разветвлений шлангов или труб выбирают подходящий тип данного соединительного элемента и самый  рациональный метод крепления. Во многих случаях только штуцерное сочленение дает возможность эффективного и качественного сопряжения участков коммуникации, обеспечивая длительную и безупречную эксплуатацию.

Лояльность производителей

Для потребителя первостепенным критерием хорошего продукта является его качество. Один из главных показателей качественно выполненного кальяна и его деталей — долговечность. При чём всю дорогу кальян должен вести себя так, словно его купили неделю назад (при должном уходе, разумеется). Но иногда производителя может подвести партия, или какая-то ошибка при расчётах, которая в итоге приведёт к поломке. Касательно коннекторов, одни производители быстро ответят, разберутся с проблемой и бесплатно вышлют тебе новый коннектор. Иногда даже прикладывают всякие разные ништяки, типа браслетов, значков и т.д. Другие же потребуют плату за изделие/доставку, либо вовсе не ответят. Такое встречается редко, конечно, но при покупке кальяна это тоже стоит учитывать. Альфа хука, например, без проблем присылает магниты (не реклама). Чтобы изучить производителя — достаточно просто загуглить и почитать о нём поподробнее

Обращай внимание на отзывы реальных людей: если негативных отзывов нет, или производитель отвечает на большинство из них — можешь брать его кальяны/аксессуары/табаки и другие продукты

Через сифон

Монтаж подключения данным способом особенен тем, что сливной шланг стиралки мы подключаем не к канализационной трубе или ее ответвлению, а к еще одному сантехническому элементу – сифону раковины. В современных сифонах производители предусматривают специальный отвод для подключения стиральной машины, которым нам и надлежит воспользоваться.

Суть подключения стиралки через сифон в следующем. Устанавливаем сифон и проверяем, как осуществляется слив воды через сливное отверстие раковины, смотрите, чтоб не было протечек. Сифон можно легко установить своими руками без каких-либо инструментов. Если с этим возникнут проблемы, можете почитать статью Сифон для стиральной машины – установка и подключение. Далее подсоединяем сливной шланг к боковому отводу сифона, не забыв герметизировать стык. Шланг необходимо изогнуть буквой «S», если этого не сделать, первая же стирка закончится тем, что машина зависнет на середине.

Напрямую в канализационную трубу

Можно также подключить стиральную машину в отвод канализационной трубы, расположенный неподалеку. Для этого подобный отвод нужно организовать. Делаем следующее.

1. Приобретаем тройник для канализационной трубы.
2. С помощью приспособления для резки труб разрезаем пластиковую трубу канализации.
3. Устанавливаем тройник, герметизируем место стыка.

Ну вот, отвод трубы организован

В данном случае очень важно, чтобы отвод был расположен на высоте не менее 40 см от уровня пола. Вставляем торец сливного шланга в отвод трубы и герметизируем соединение. Укрепляем соединения дополнительно хомутом, чтобы от давления труба случайно не выскочила и не залила весь пол

Изгибаем шланг буквой «S» и закрепляем его, чтобы он не болтался

Укрепляем соединения дополнительно хомутом, чтобы от давления труба случайно не выскочила и не залила весь пол. Изгибаем шланг буквой «S» и закрепляем его, чтобы он не болтался.

В заключение, отметим подсоединить стиралку автомат к канализации действительно несложно, если соблюдать простейшие инструкции, которые давно уже сформулированы специалистами. Вы тоже можете это сделать. Прочитайте эту статью и приступайте к работе, удачи!

Выбор подводки

Если требуется замена гибкой подводки, то в первую очередь необходимо правильно подобрать шланг для подключения смесителя. При выборе требуется опираться на следующие факторы:

назначение подводки. В продаже можно найти шланги для подключения холодной и горячей воды, а также универсальные изделия. Подводка для холодной воды обмотана синей нитью. Для горячей воды – красной нить. Универсальная подводка имеет вкрапления как синей, так и красной нитей;

Подводка, подходящая для подключения и холодной, и горячей воды

Во избежание недоразумений специалисты рекомендуют использовать универсальную подводку для подключения смесителя.

параметры шланга. Подбирая параметры необходимо определить тип подключения подводки к смесителю и водопроводной трубе (гайка, штуцер и так далее), а также вид и размер резьбы. Резьба бывает внутренней и наружной. Размеры резьбы варьируются от ½” до 1 ½”. На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы;

Подбор подводки по типу соединения

• материал изготовления штуцеров и гаек. Более надежным и долговечным является латунь. Соединительные элементы также могут быть изготовлены из алюминия (с течением времени материал покрывается ржавчиной и приходит в непригодность) или пластика (сильно подвержен механическому воздействию);
• шланг должен быть достаточно эластичным. Если при удержании подводки за один конец шланг принимает висячее положение, то данный показатель находится в норме. Если шланг принимает горизонтальное положение, то показатель эластичности изделия маленький;
• на обмотке, гайках и штуцерах не должно быть видимых повреждений, что приведет к сокращению срока эксплуатации изделия.

Опираясь на представленные факторы, каждый пользователь может самостоятельно подобрать наиболее подходящее и долговечное изделие.

Монтаж

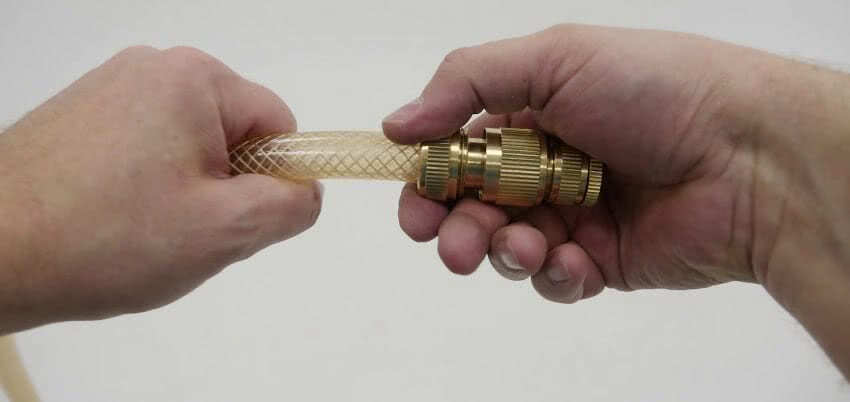

Как соединить шланг с резьбой, патрубком насоса или другим отрезком того же шланга? Трудно ли выполнить разветвление импровизированного водопровода? В общем случае используются пластиковые коннекторы, сильно напоминающие фитинги для соединения металлопластиковых труб.

Монтаж соединения выглядит так:

1. Накидная гайка коннектора ослабляется или полностью снимается и сгоняется на присоединяемый конец шланга.
2. Затем шланг натягивается на штуцер коннектора.
3. При затягивании накидной гайки он обжимается на штуцере с полной герметизацией соединения.

Наряду с коннекторами нередко используются обыкновенные штуцеры — изготовленные из непластифицированного поливинилхлорида и латунные. Шланг натягивается на них с некоторым усилием и при необходимости обжимается алюминиевым хомутом или вязальной проволокой.

Поскольку коннекторы выполняют те же функции, что и фитинги в водопроводе, в продаже можно найти изделия с той же функциональностью:

• Тройники и крестовины;
• Переходники на трубные резьбы для соединения с распылителями и стальным водопроводом;
• Переходники диаметра, позволяющие сращивать шланги разных сечений.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Важно! Большое количество быстросъемов для садового шланга снизит скорость и мощность потока воды. Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма

Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Быстросъёмные соединения для шлангов. Быстросъемные соединения для шлангов: описание и виды

В организации современных систем полива быстросъемные соединения незаменимы. Эти детали упростят весь процесс подачи и распределения воды. Основной сложностью остается выбор устройств, так как они отличаются функциональностью, размерами, основным материалом производства.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

• Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
• Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
• Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
• Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
• Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Нестандартные решения

Пара конструкций садовых шлангов заслуживает отдельного упоминания.

Сочащийся

Так называется шланг с мельчайшей перфорацией. Под давлением он выполняет роль распылителя, равномерно увлажняя грядку, вдоль которой уложен.

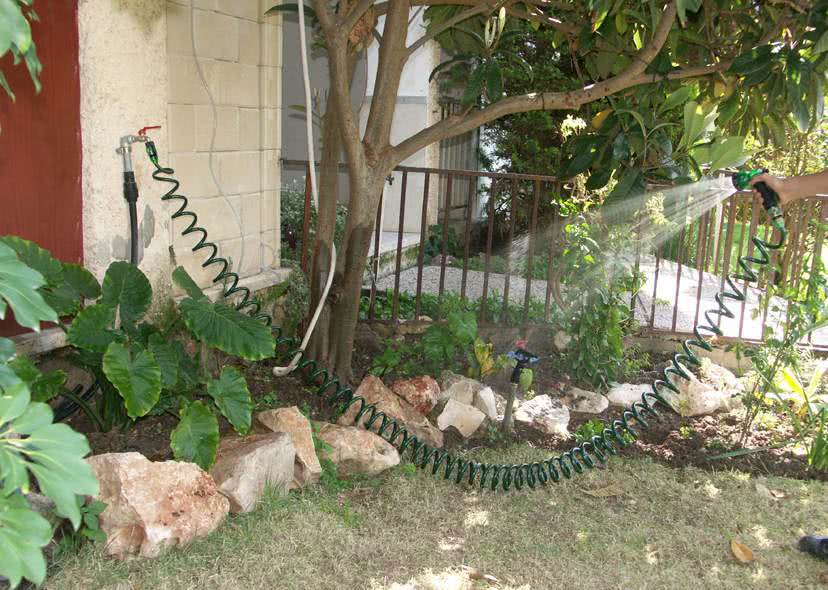

Удлиняющийся

Удлиняющийся, или увеличивающийся, или растягивающийся шланг можно встретить в двух вариантах исполнения.

Первый — полиуретановая спираль. Натяжение заставляет ее полностью или частично выпрямиться, что приводит к удлинению в 8-15 раз в зависимости от диаметра.

На фото — именно такое решение.

Второй вариант представляет собой эластичную полиуретановую внутреннюю оболочку, удлинение и расширение которой ограничивается нейлоновым покрытием. Оно же защищает полиуретан от случайных повреждений. В этом случае удлинение заметно меньше — примерно троекратное; зато изделие обладает минимальным удельным весом (менее килограмма на 20 метров).

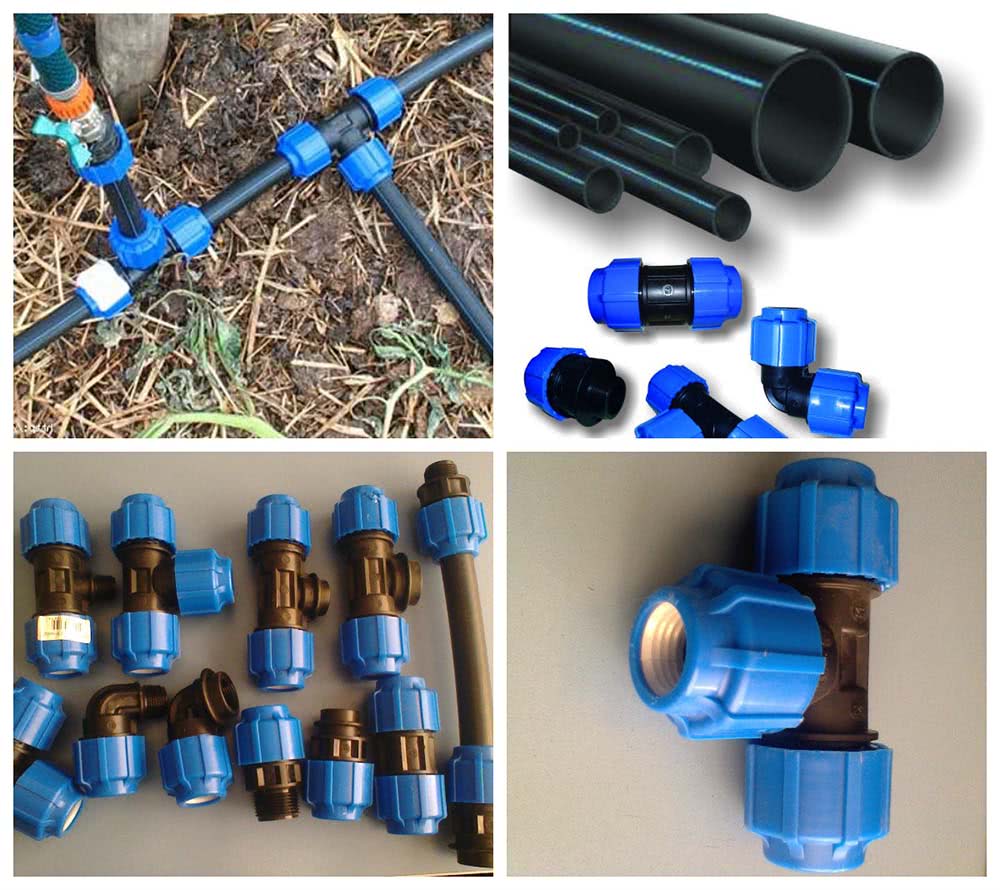

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:

• корпус фитинга;
• гайка зажимная;
• цанга;
• кольцо стопорное;
• прокладка из резины.

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Как правильно подобрать быстросъемный фитинг для шланга

Быстросъемные соединения сегодня представлены в широком многообразии. Большинство моделей являются взаимозаменяемыми. При выборе быстросъемного соединения следует учитывать рабочее давление в системе, диаметр шланга и размер ниппеля, температурные условия окружающей среды в период использования изделия и возможность механических воздействий.

Полезный совет! При выборе быстросъемного соединения следует иметь при себе шланг, для которого он приобретается.

Если коннекторы планируют использовать для поливных целей, тогда достаточно купить недорогие пластиковые быстросъемы для шланга или изделия с оцинкованным опылением. В этом случае быстросъемные соединения могут быть резьбовыми или отжимными. Для монтажа первого варианта понадобятся некоторые навыки. Чтобы упростить процесс обустройства системы, лучше приобрести автоматические фиксаторы.

Если водный поток должен быть разделен на несколько шлангов, следует отдать предпочтение быстросъему для воды с функцией «автостоп», у которого с помощью закрывающего клапана перекроются потоки к ненужным рукавам.

Залогом долговечной эксплуатации необязательно являются металлические быстросъемы. Пластиковые экземпляры также могут отвечать заявленным требованиям. В этом случае изделия должны быть заводского производства, изготовлены известной фирмой. Кустарные варианты быстро придут в негодность, хотя их можно приобрести по низкой стоимости.

Быстросъемное соединение обеспечивает быстрый и удобный монтаж системы водоснабжения для поливочных мероприятий. Универсальность фитинга также позволяет его использовать в других сферах деятельности – при обустройстве воздушных и газовых магистралей, подключении технологического транспорта.

https://youtube.com/watch?v=pVtLBt0D7qY

Источник

Порядок соединения бытовых шлангов

Часто возникает необходимость соединения не только садовых шлангов, но и других, например шлангов стиральной машины. Периодически многим владельцам стиральных машин приходится сталкиваться с проблемой повреждения сливного шланга или его недостаточной длины. В данном случае можно быстро нарастить старый шланг с помощью такого же (или приблизительно такого же) нового шланга.

https://youtube.com/watch?v=sG7lvEmnJE4

Сделать надежное и качественное соединение можно путем фиксации резиновых наконечников с помощью зажимных автохомутов через прочную трубку (можете приобрети специальный соединитель). Наиболее оптимальный размер хомутов — не больше 27 мм. Если у вас нет специального соединителя, можете взять отрезок прочной пластиковой тонкостенной трубы с наружным диаметром около 20 мм. В подобных случаях можно порекомендовать использовать стяжку-фиксацию для хомутов.

В случае если наконечник у комплектного шланга стиральной машинки пластиковый, а не резиновый, то сначала необходимо завести внутрь его обрезок трубки, подходящий по наружному диаметру. Затем на него надевается сверху резиновый наконечник. Полученная конструкция фиксируется с помощью 1 автохомута. При желании можно попробовать полностью заменить старый сливной шланг стиральной машинки более длинным, однако особого смысла в этом нет, т.к. новый шланг может попросту не подойти по конструкции, поэтому лучше не рисковать.

В магазинах продаются шланги различной длины, однако 5-метровые и более длинные встречаются достаточно редко. Однако наращивание шланга стиральной машины даже на 5 м уже считается недопустимым, т.к. подобная конструкция будет небезопасной.

https://youtube.com/watch?v=CoM22B6Y9Sg

Наращивание выполняется по-разному и зависит от необходимой длины шланга. Так, если нужно удлинить шланг до 1,5-2 м, то это можно сделать при помощи стандартного сливного шланга для стиральных машинок; до 3-3,5 м — при помощи металлопластиковой трубы диаметром 20 мм (в случае необходимости трубу можно утопить в пол или зашить в стену). Для отопления и напорного водопровода такое решение недопустимо. Если расстояние более 3,5 м, стиральную машину нужно перенести ближе к сифону (или же перенести сифон к машине).

При работе стиральной машинки сливной и заливной шланги не должны соприкасаться с острыми предметами или шершавой поверхностью. В противном случае шланги могут протереться насквозь из-за подвижек, возникающих в результате перепадов давления.

Заключение

Люди, обладающие профессиональными навыками, способны отремонтировать РВД для гидравлических систем автомобиля или насоса Керхер вручную, используя простейшее оборудование и приспособления. Но качество такого ремонта останется под сомнением, что крайне не желательно.

Надо понимать, что высокое давление создает зону повышенного риска, когда поломка или нештатное функционирование РВД может привести к тяжелым последствиям. Особенно, когда это касается не насоса Керхер, а гидравлических систем тяжелой техники. Далеко не полный список таких последствий выглядит так:

• Отстрел фитингов и опасный выхлест сорванных шлангов;
• Возгорание или взрыв рабочей жидкости;
• Потеря управляемости автомобилем;
• Отравления и ожоги из-за вылившейся из шлангов жидкости.

Избежать этого и обеспечить продолжительную и качественную работу отремонтированного трубопровода поможет точное соблюдение инструкций, внимательность и аккуратность при монтажных работах, а так же обращение в случае необходимости к специалистам.

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Варианты упоров на распашные ворота и их изготовление своими руками Как увеличить дальность wi-fi роутера Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
