Приспособления для сбора черники своими руками: комбайн, совок, машинка и другие приборы

Инструкция по изготовлению

Из средств, найденных дома, самодельные устройства для сбора лесных даров делают без чертежей. Размеры и форму приспособлений определяют габариты пластиковых изделий (бутылок, контейнеров) из которых изготавливают ковш.

Более сложные изделия из таких материалов, как металл, дерево, фанера, делают строго по схеме. Сначала на бумаге или картоне чертят выкройки всех деталей устройства, потом их переносят на металлические, фанерные листы.

Из металлического листа

Пошаговое описание процесса изготовления своими руками комбайна для сбора черники поможет в работе:

• взять лист оцинковки, на него по шаблону нанести контуры деталей корпуса ковша;
• все элементы будущей конструкции вырезать ножницами по металлу;
• из проволоки (1-3 мм) нарезать прутья, у гребня совка они будут днищем и зубьями;
• детали корпуса соединить заклепками;
• внутри на шарниры прикрепить шторку, она не даст плодам высыпаться при сборе;
• ручку изготовить из отрезка трубы, концы сплющить и приклепать к 2 загнутым полоскам;
• держатель с ручкой приклепать к корпусу.

Для ягод сшить из грубой ткани мешок, прикрепить его тонкой проволокой или веревкой к корпусу ковша. Зубья-спицы гребенки плавно выгнуть кверху. Как фиксировать спицы гребенки, стоит рассмотреть подробно.

Замечание!Чтобы руке было комфортно, стальную ручку обматывают несколькими слоями изоленты.

Сначала вырезать из оцинковки 2 полоски шириной 3 см, длиной равной ширине гребенки. Каждую полоску согнуть пополам и вырезать по 2 см с каждой стороны одной половинки. На сгибе наметить места для отверстий с шагом не более 5 мм.

Точно по разметке наждачным кругом сделать надсечки. Вставить в отверстия первой и второй пластины проволоку и припаять, чтобы они не выпали. Зубилом и молотком укоротить спицы до одной длины, выгнуть.

Из дерева

Устройство для сбора ягод сделать из толстой 9 мм фанеры. Гребенку изготовить из старых велосипедных спиц или 3 мм проволоки. Шаблоны деталей корпуса положить на лист, очертить контуры. Электролобзиком или ножовкой выпилить заготовки строго по прочерченным линиям.

Для изготовления гребенки взять рейку 18 * 18 мм, отрезать 2 бруска. На каждом вдоль центральной линии карандашом наметить места для отверстий и просверлить. Выдержать расстояние 5 мм между соседними дырками. Зубья расчески сделать из проволоки:

• порезать на равные отрезки;
• согнуть каждый прут пополам, чтобы края зубьев были скругленными, не травмировали при сборе стебли;
• вставить заготовки из проволоки в отверстия обоих брусков.

Зубья гребня согнуть под нужным углом. Детали ковша собрать согласно схеме. К верхней стенке корпуса прикрепить дверную ручку.

Из пластиковой бутылки

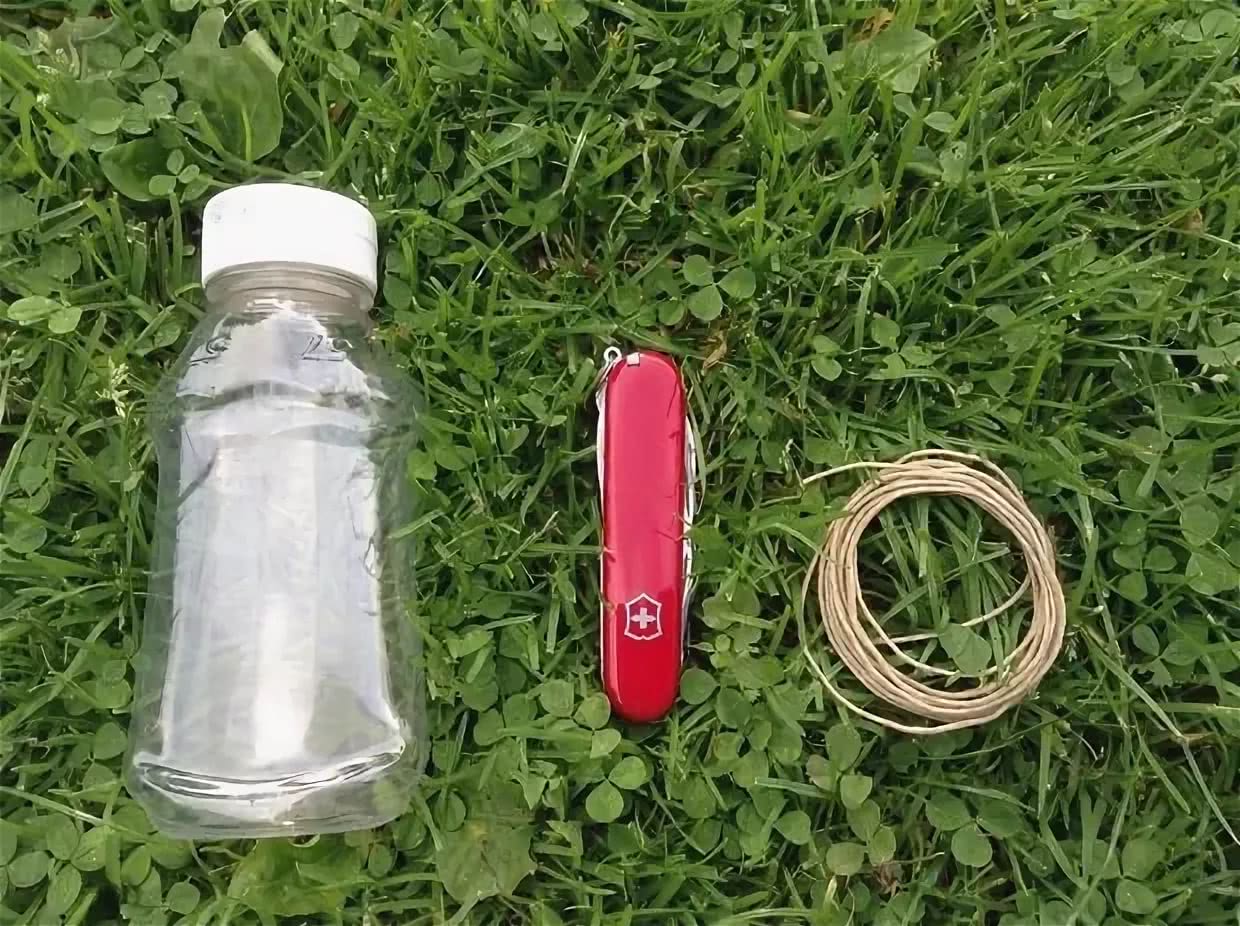

Ковшик из пластиковой бутылки можно изготовить в лесу, если с собой есть нож, бечевка и маркер. Объем емкости значения не имеет – чем больше, тем лучше. Заготовку нужно положить на землю на стороне, которая смотрит вверх, начертить контур отверстия. Он должен повторять силуэт английской буквы «W». Ножом вырезать дырку.

Из толстой ветки сделать палку нужной длины. Прикрепить ее к горлышку бутылки, фиксировать веревкой или несколькими слоями изоленты. Инструкция по использованию такой гребенки простая:

• держа за палку, тянуть приспособление по кустам;
• острые края будут срезать плоды, те будут падать в емкость;
• ягоды высыпать в ведро через горлышко, открутив предварительно крышку.

Отверстие лучше делать ближе к днищу, пластик в том месте более плотный, края зубьев будут жестче.

Из канистры

Для изготовления кузова взять канистру объемом 1-2,5 л. Часть, которая без ручки, сделать нижней. В ней вырезать зубья и поперечные щели для отсева мусора. Для удобства все линии на канистре прочертить маркером.

Резать отверстия строительным ножом. Интервал между спицами выдержать стандартный – 5 мм. При сборе плодов совок держать за ручку. Чтобы сэкономить время на пересыпании ягоды в кузов (ведро), к отверстию канистры прикрепить изолентой пакет или тканевый мешок.

Правила сбора ягод

В 2015 году в ряде областей были вынуждены временно запретить использование комбайнов и установить строгие требования к этим приспособлениям. Проблема была в том, что при несоблюдении расстояния между зубцами легко травмировать ягодный куст и лишиться урожая на следующий год. В 2021 приспособление для сбора ягод вновь разрешили к применению, сформулировав требования к сбору, которые следует соблюдать всем:

1. Расстояние между зубцами должно быть 5—6 мм, не меньше. Тогда ветки и листья куста остаются неповрежденными, а ягоды аккуратно снимаются и попадают в задний отсек совка.
2. Кустик необходимо придерживать, чтобы не травмировать корни.
3. «Прочесывать» куст нужно аккуратно, чтобы не оборвать молодые побеги и, по возможности, листья.

Какое-то количество листьев неизбежно попадет в совок для сбора ягод, но это существенно лучше, чем если бы оставался голый куст. В целом, следует собирать так, чтобы минимизировать ущерб, наносимый кусту. Это в первую очередь в интересах самого ягодника — сохранить урожайный участок для сбора на следующий год.

Также напомним общие правила сбора черники и брусники:

1. Выбрать сухую погоду — влажные ягоды легко повреждаются, да и собирать в сыром лесу не очень приятно.
2. Для сбора лучше всего подходят молодые кусты, возраст которых не превышает 10 лет. Их легко узнать по тонким зеленым веткам и крупным сладким ягодам.
3. Старые кусты — большие, раскидистые, ягод на них много, но они мелкие. Возраст таких кустов может достигать 40 лет.
4. Для сбора используются эмалированные, пластиковые или деревянные (плетеные) емкости. Емкость не должна окисляться (алюминиевые — не годятся). Стекло подходит по санитарным показателям, но может легко разбиться. При незапланированном сборе можно использовать нелиняющую ткань (платок, чистую сумку), но нужно учитывать, что ягоды оставят на ней трудновыводимые пятна.
5. Не стоит пересыпать собранный урожай из одной емкости в другую, так как ягоды могут помяться.
6. Перед обработкой ягоды перебирают, чтобы удалить мусор: листья, мох, хвою, случайно попавших насекомых.
7. Моют чернику и бруснику аккуратно, не травмируя ягоды. В идеале — в дуршлаге или сите под струей воды.

Обязательно почитайте: Чизельный культиватор для обработки почвы

Следование этим несложным правилам обеспечит высокое качество сбора, поможет сохранить урожай и сбережет природу.

Изготовить комбайн можно самостоятельно

Что представляет собой комбайн для сбора черники?

Прежде чем сделать аппарат для уборки черничного урожая, надо разобраться с тем, что он собой представляет. Ягодосборник — это устройство, которое в разы облегчает уборку созревших ягод. При помощи такого комбайна процедура сборки урожая длится не несколько часов, а считанные минуты.

Основным элементом данного инструмента являются удлиненные зубцы, которые имеют форму гребней. Расстояние между зубчиками составляет 5-8 миллиметров, а длина каждого из них достигает 25 сантиметров. Такие размеры позволяют гребенке безопасно пропускать мимо себя листочки и стебли черничных кустов.

Следующая немаловажная деталь изделия — ковш, оснащенный небольшой ручкой. Во время уборки зрелых ягод гребень располагают таким образом, чтобы зубцы направлялись вверх. Затем конструкцию аккуратно протягивают вдоль каждого ряда. Все ягодки будут автоматически срываться зубцами и помещаться в ковш.

Плюсы и минусы приборов для сбора черники

Выглядит приспособление как небольшой контейнер с гребнем на конце. Комбайн как расчёска проскальзывает между веточками кустарника, захватывает плоды, отделяя их от стеблей с помощью «кошек» – специальных крюков изогнутой формы. Преимущество аппарата – ускорение сбора ягод и упрощение процедуры. Пользователь механизма меньше устаёт. Начинающий сборщик за 7-8 часов способен собрать до 12 кг черники, голубики или других ягод.

Простое приспособление фабричного изготовления стоит недорого – около тысячи рублей, что позволяет окупить его уже в первый день сбора. Кроме того, сделать комбайн можно самостоятельно из подручных материалов. Есть у приспособления и отрицательные стороны: повреждение ягод, кустарников. При сборе таким методом обрываются молодые побеги с листьями, что приводит к снижению плодоношения.

Как сделать клюквенный комбайн для сбора клюквы своими руками

Любому человеку, который хоть раз собирал клюкву, известно, как трудно собирать вручную мелкие ягоды и как долго это нужно делать, чтобы набрать корзинку доверху. Гораздо проще не срывать их каждую по отдельности, а применить для сбора простое приспособление – клюквенный комбайн.

Сделать его своими руками несложно, для этого не нужно обладать какими-то особыми знаниями и умением. В качестве материала для изготовления лучше всего использовать прочное сухое дерево или лист из тонкого металла. Для того чтобы сделать комбайн понадобятся:

• кусок оцинковки или жести;
• деревянные планки толщиной не более 1 см;
• жесткая толстая проволока для изготовления зубцов;
• кусок дерева или кусок металлической пластинки для ручки;
• ножницы по металлу;
• ножовка или лобзик;
• дрель;
• быстросохнущий клей;
• саморезы.

Последовательные шаги по изготовлению самодельного комбайна для сбора клюквы:

1. Вырезать из плотной бумаги лекало согласно чертежу.
2. Положить его на лист металла.
3. Вырезать нужные детали ножницами.
4. Один за другим согнуть их таким образом, чтобы можно было соединить их в единое целое.
5. Из проволоки изготовить зубцы в нужном количестве.
6. Для их закрепления понадобится крепежный элемент, который можно выполнить из небольшого деревянного бруска.
7. В нем просверлить отверстия глубиной 1,5–2 см и шириной по диаметру стержней.
8. Изготовить ручку из дерева или металла такого размера, чтобы она удобно лежала в руке.
9. Проволоку согнуть, концы смазать слоем клея и вставить в отверстия крепежной планки, прижать и подождать, пока они приклеятся.
10. Получившуюся конструкцию саморезами прикрутить к корпусу.
11. Изготовить ручку и также присоединить ее к другой планке.
12. Соединить корпус и боковины саморезами.
13. Плоскогубцами загнуть края корпуса возле располагающихся с краю зубцов.

Второй вариант комбайна для собирания ягод, который можно соорудить в домашних условиях, – выполненный из дерева. Его изготовить еще легче: просто разрезать планки по требуемым размерам и соединить их вместе клеем или саморезами. Зубцы можно аккуратно пропилить лобзиком или ножовкой на передней кромке корпуса и зачистить шкуркой места срезов. Чтобы дерево служило дольше, его можно покрыть лаком и высушить. Как вариант, можно сделать зубцы из металлических стержней.

Чертеж комбайна для сбора клюквы

Чтобы легче было понять, из каких частей состоит клюквенный комбайн и как его собирать, можно взглянуть на приведенный ниже рисунок. Изготавливать все составные детали нужно, также придерживаясь чертежа, чтобы они хорошо прилегали друг к другу.

Принцип работы

Это небольшое приспособление при работе не повреждает спелые ягоды и сами растения, обеспечивая быстрый и бережный сбор клюквенных плодов. Ручной комбайн для сбора клюквы по внешнему виду напоминает объемный ковш или совок с зубцами или дугообразными отсекателями на переднем крае: ими поддевают и срывают ягоды с веточек. Расстояние между ними должно быть немного меньше, чем размер средней клюквенной ягоды: этого достаточно, чтобы плоды прошли между ними и оторвались. Этими зубцами срывают ягоды, затем они попадают в контейнер (корпус устройства), который постепенно заполняется ими. Когда это произойдет, урожай можно пересыпать в корзинку.

Комбайн для клюквы очень удобен в работе и эффективен: веточки и листочки растений проходят сквозь зубцы, благодаря чему они не спутываются и не рвутся. Приспособление имеет скругленную форму, поэтому с его помощью можно производить сбор клюквы, растущей в небольших углублениях. Еще одно преимущество клюквенного комбайна: его применение позволяет ускорить процесс сбора ягод в 3–5 раз по сравнению с обычным ручным методом.

Классификация комбайнов ягодных

Исходя из уровня механизации все ягодные комбайны принято делить на:

1. Ручные без механизации процессов. На их создание конструкторов вдохновляли древние прототипы, использовавшиеся на наших землях с незапамятных времен, своим видом напоминающие частые грабли на короткой ручке с привязанным к ним мешком или коробом. Сейчас это очень эргономичные контейнеры с рукоятью, оснащенные проволочным или листовым частоколом для захвата стеблей или веток;
2. Ручные с механизацией процессов. На современном рынке представлены удерживаемыми в руке изделиями, применяющими мотор для частых поступательных движений снимающего блока, чтобы струшивать ягоды с ветки, либо же вакуумный их отсос; 3. Автоматические под управлением оператора. Внешне напоминают обычные кормо- или зерноуборочные комбайны, за той разницей, что в них отсутствуют блоки для скоса и копающие элементы. А процессы сепарации с учетом хрупкости продукта имеет свои особенности.

По доступным объемам сборки выделяют промышленные ягодные агрегаты и приспособления для домашнего пользования и небольших фермерских хозяйств.

Аналогичные конструкции: грабли, совки, лопатки, гребенки и другие

Принцип «счесывания» ягод с травянистых кустарников реализован в некоторых устройствах, либо более простых по своей конструкции, либо предназначенных для ещё большего упрощения работы сборщика.

Например, самые простые варианты — это обычные деревянные совки с длинными зубцами на переднем крае:

Некоторые их варианты максимально упрощены:

А в некоторых самодельных моделях выдерживается отличный баланс между простотой, дешевизной и функциональностью. Например, вот такой комбайн:

изготавливается из проволоки, нитки и мешка, при этом очень компактен и не уступает по удобству применения промышленным вариантам.

В этих случаях типичная конструкция комбайна упрощается для максимально быстрого изготовления. Однако у этих вариантов имеются свои недостатки. Например, совок имеет низкие борта и при случайном наклоне ягоды из него легко высыпаются. А деревянные ковши быстро загрязняются.

В других случаях изобретатели работают над тем, чтобы комбайном можно было собирать ягоды, не наклоняясь и не ползая по лесу на коленях. Самый простой вариант в этом случае — специальные грабли:

Ими можно, не наклоняясь, прочесывать кусты, время от времени ссыпая набравшиеся ягоды в ведро.

Более сложный вариант — это совмещение грабель и комбайна. Проще говоря, комбайн на длинной ручке, позволяющей менять угол наклона самого ковша. В видео показан пример такого приспособления:

И, кстати, обратите внимание: даже такие сложные конструкции вполне можно сделать своими руками. И при правильном изготовлении полученный комбайн будет ничем не хуже промышленного

Поэтому стоит сказать несколько слов о том, как правильно реализовать основной принцип в таком изделии

Поэтому стоит сказать несколько слов о том, как правильно реализовать основной принцип в таком изделии.

Комбайн для сбора черники, брусники и земляники

Комбайн для сбора черники — интересное и простое приспособление, способное значительно облегчить труд, и сэкономить время при сборе урожая. Мы расскажем о видах и конструкциях комбайнов, а также поделимся секретами изготовления совка для ягод своими руками.

Кизильник (лат. Cotoneaster)

Кустарник семейства Кизиловых, в высоту достигает восьми метров, хотя иногда бывает и три метра. Имеет красные сочные плоды. Корневую шейку не поднимать над почвой, но и не заглублять. Оптимально – на уровне поверхности.

В летнее время сбор ягод является одним из любимых занятий дачников и садоводов. Существует множество приспособлений, которые помогают значительно облегчить и ускорить этот процесс. Чтобы понять, как самому сделать комбайн для сбора черники, брусники и земляники, разберем особенности сбора ягод.

Комбайн для сбора ягод

Современная промышленность предлагает огромный выбор подобных устройств. Выглядит комбайн для сбора клюквы чаще всего как небольшой ковшик, нижняя часть которого представляет собой расческу. Расстояние между ее зубчиками немного уже, чем диаметр средней ягоды. Принцип действия чрезвычайно прост: нужно как бы расчесывать кустики снизу вверх. Веточки и листья будут проскакивать между зубцами, а ягоды, оторвавшись от куста, скатятся в ковшик.

Если немного приноровиться, то за пару часов работы можно собрать целое ведро ягод. В некоторых регионах подобный способ сбора клюквы и брусники считается варварским и даже запрещен законом. Дело в том, что зубцы гребенки могут повреждать нежные веточки и листья. На будущий год урожай ягод в этом месте будет намного меньшим, ведь растению придется восстанавливать силы

Поэтому, используя комбайн для сбора клюквы, важно не торопиться и действовать очень аккуратно, дабы не повредить растение

Существует несколько вариантов подобных «грабилок»:

Последние в основном промышленного производства. А вот первые два варианта можно изготовить и самому.

Инструкция по изготовлению

Сделать самостоятельно ягодосборник очень просто. Самым простым вариантом является стакан из бутылки.

Сперва на бутылке отмечается место, где будет располагаться отверстие.

Далее фиксируется палка к инструменту так, чтобы ее конец доставал до дна пластиковой тары, а другим краем выступал наружу.

Согласно отметке, нанесенной ранее, делается отверстие в форме квадрата.

Со стороны дна нужно вырезать крупные зубцы.

Также можно изготовить ручной комбайн для сбора ягод из металла.

Сначала делается бумажная выкройка деталей согласно чертежам. Исключением является только проволочные элементы.

Затем из стального листа надо вырезать дно инструмента, а также корпус.

Из отдельного листа стали делается отсекатель. Для этого надо замерять ширину, которая равна ширине приемника для ягод, а затем загнуть один край стали.

На одной из сторон получившегося отсекателя делаются отверстия с диаметром, равным диаметру проволоки. Расстояние между ними должно составлять 4–5 мм.

Теперь надо нарезать проволоку на куски длиной по 10 см и вставить в получившиеся отверстия. Далее их фиксируют или при помощи сварки, или просто загибают молотком. Также есть вариант закрепить посредством деревянной рейки.

Концы граблей, получившиеся таким образом из проволоки, надо загнуть до образования бортика. Это позволит ягодам не скатываться.

Теперь можно собрать корпус, используя выбранные заранее крепежи.

Далее следует прикрутить полученную гребенку к корпусу.

При желании корпус инструмента дополнительно обшивается деревом или пластиком. Такая мера позволяет повысить безопасность при работе и одновременно защищает кусты от нежелательных повреждений.

Ручка делается из стальной трубки или узкой пластины. Также можно использовать уже готовые ручки, к примеру, от старой двери или от строительной гладилки. Ее крепят при помощи сварки к верхней части корпуса или болтами, под которые отверстия сверлятся заранее. Сделать ручку менее скользкой можно, обмотав ее слоем изоленты.

Несложно сделать еще один вариант ягодосборника.

Для него надо сперва сделать пару одинаковых кругляшей из веток.

Далее на одном из получившихся деревянных кружков надо проделать отверстие, используя стамеску. Делается оно с отступом от края в один сантиметр.

Затем проводится шлифовка, чтобы убрать заусенцы.

Теперь делается гребенка. Для этого в кругу надо просверлить дырки окружностью, равной диаметру шпажек для шашлыка. Расстояние между ними должно составлять около 5 мм.

Аналогичные дырки делаются и на втором круге.

Далее оба круга кладут один на другой, чтобы все отверстия совпали. Вставляются шашлычные шпажки, и круги отводятся по ним на расстояние 15 см.

После этого каркас можно закрепить клеем.

Вариантов изготовления ягодосборника большое количество. Как видно из вышеприведенных инструкций, сделать правильно инструмент своими руками быстро и просто.

В следующем видео представлен один из вариантов изготовления ягодосборника своими руками.

https://youtube.com/watch?v=xG_bJerPojU

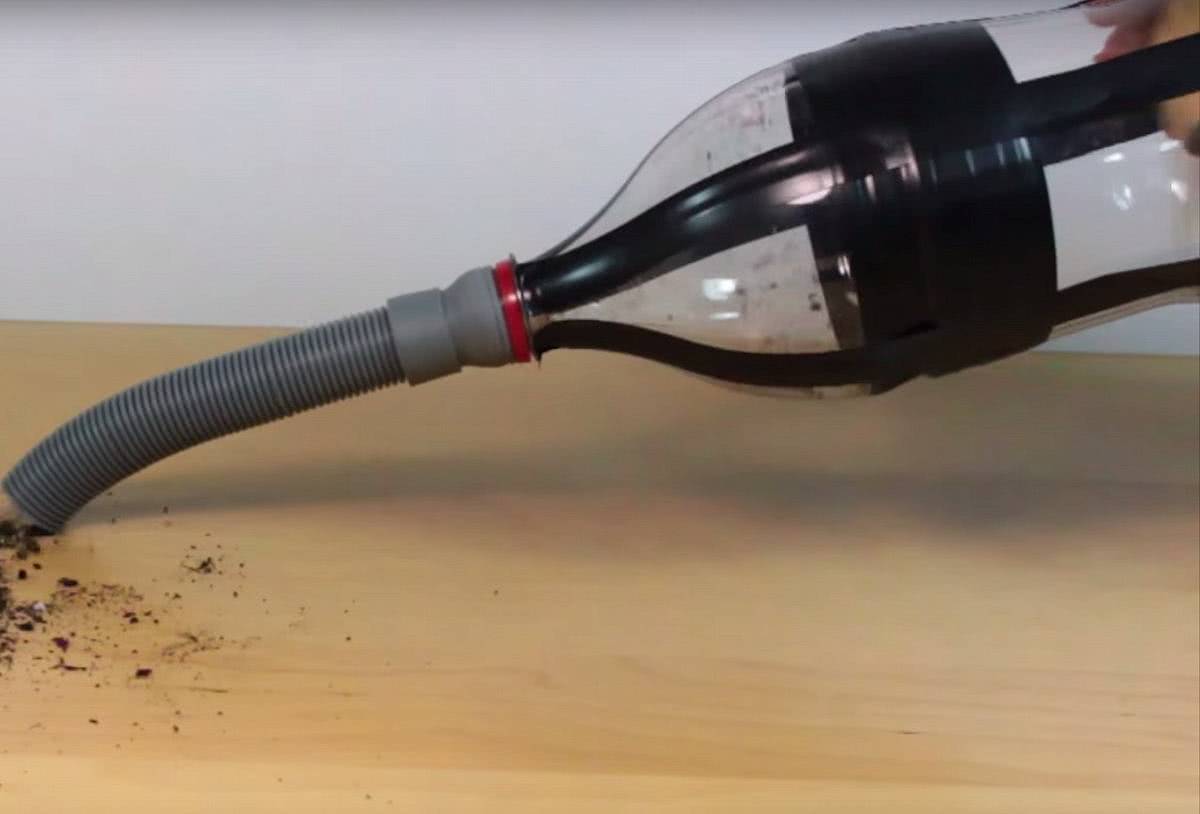

Пылесос для сбора аронии черноплодной

Потребуется гофрированный шланг от старого пылесоса, пластиковая пивная бутылка с длинным горлышком. Его нужно обрезать так, чтобы остался кусок для состыковки с гофрой. В нижней части баллона вырезать окно, в котором нижний край оформить зубчиками.

Вырезать зубья сложно, нужен острый нож. Произвести сборку комбайна:

• в один конец трубы вставить баллон с зубчатым окном для сбора ягод;
• место стыка зафиксировать несколькими витками изоленты;
• ко второму концу гофры изолентой прикрепить пакет-маечку.

Замечание!Пакет-маечка нужен целый, без дырок. В него будут сыпаться сорванные ягоды.

Инструкция по эксплуатации такого пылесоса простая. Одной рукой придерживать ветку, второй рукой с помощью ковша обрывать плоды аронии черноплодной. Они по шлангу будут скатываться в пакет.

Изготовление комбайна для сбора ягод

Виктор Воже Как выбрать комбайн для сбора черники, брусники и подобных ягод.

Выбор таких комбайнов больше чем клюквенных. Их проще делать, они дешевле. В продаже появились финские, китайские, русские. Финские пластмассовые комбайны для русских ПРОФЕССИОНАЛОВ – сборщиков не подходят по тому, что механически не прочны. При мне за день сбора ягод в трёх из четырех комбайнов сломались пластмассовые гребёнки. Ягоды черники при сборе летят до четырех метров вперёд от сборщика ягод, в виду большой упругости пластмассы. При сборе ягод в Финляндии бывалые сборщики советуют покупать русским на 15 евро дороже, но Шведские комбайны, эти деньги окупаются за один день сбора ягод. Эти сведения взяты из советов с форума о сборе ягод в Финляндии нашими соотечественниками. Гребёнки китайских и русских комбайнов сделаны из двухмиллиметровой проволоки. Блок гребёнки состоит из одного стержня, а не из двух загнутых по середине и поэтому на одиночный стержень диаметром 2 мм. , как на вилку накалываются ягоды, рвутся листья и ветки ягодника. Выбирая комбайн для сбора черники, брусники сборщик ягод должен выбрать с такой гребёнкой, где в передней части стержни загнуты на 180 градусов, а если блок состоит из одного стержня, то он должен быть диаметром не меньше 4 мм и закруглены. Такие комбайны выпускались в СССР до 1991 г. Рассмотрим устройства для сбора ягод (кроме клюквы) которые продают на рынках и магазинах России.

№ 1 Плодосборник Ч -1 изготовляют: в Китае, в п. Серёдка Псковской обл. , в ООО « Тверь» г. Тверь. Тяжёлый – 620 грамм . Стержни острые, накалывает ягоды, рвет листья и побеги ягодника. Не пригоден к сбору ягод.

№ 2 Производитель ООО «Канопус» Владимирская обл. Очень оригинальное решение, просто отрубили у клюквенного комбайна основные стержни гребёнки и получилось то, что видите на фото. Тяжёлый – 660 грамм. Сам ещё не успел испытать на сборе черники, в виду пожаров – запретили поездки в лес.

№ 3 Плодосборник с заслонкой. Изготовитель ООО Фирма «Цикл» г. Ковров. Недостатки: острые зубья гребёнки, колет ягоды, рвёт листья, собирает удовлетворительно. После обработки напильником зубьев гребёнки или замены на металлическую гребёнку собирает хорошо. Легкий.

№ 4 Финский комбайн из пластика. Зубья из пластика ломаются при первых пробных испытаниях, часть ягод черники летит на несколько метров от сборщика в виду большой упругости пластика. На бруснике уже не испытать в виду поломки зуба гребёнки. Для сбора ягод профессионалов сборщиков не пригоден.

№ 5 Финский металлический комбайн. Тяжёлый, но на испытаниях сбора черники показал хорошие результаты. В России, по данным интернета, не продаётся.

№ 6 Бруснично- черничный комбайн ручного изготовления моей конструкции. Лёгкий, вес 400 грамм. Стержни 2 мм, пружинная проволока, загнутые на 180 градусов, с заслонкой. Можно регулиривать расстояние между стержнями гребёнки (стоит 5 мм.) от 4мм. до 7мм., путём сжатия или разгиба пассатижами стержней блоков гребёнки для сбора мелких или крупных видов ягод. Десятки лет испытаний, собирает комбайн хорошо.

Из моего опыта по сбору ягод черники, брусники могу порекомендовать:

№ 3 После небольшой доработки комбайн ООО «Цикл». № 5 Финский металлический комбайн, стержни 4мм., закруглённые на концах. № 6 Комбайн для сбора черники брусники и подобных ягод моего ручного изготовления (но многие сборщики ягод считают, что изготовлено устройство на заводе). ..

Комбайн для сбора ягод, приспособление о котором пойдет речь в этой статье. Это совочек или гребень специальная конструкция которых очень хорошо приспособлена для ручного сбора ягод в лесу.

Урожай леса еще в старые времена не собирался вручную. Для этого существовал совок для сбора ягод, который конечно же делали самостоятельно. Такой специальный инвентарь был полностью деревянный. Немного позже он мог быть уже металлический или комбинированный.

Практически ничего не изменилось с тех пор, только лоток для сбора ягод (брусника черника клюква) стал более удобным. Да еще можно заказать комбайн для сбора ягод, а не ехать куда либо за ним, тем более нет необходимости мастерить его самому. Это экономит время и опять же удобно.

Как собирать чернику комбайном

Чтобы правильно производить уборку с дикорастущих кустов, необходимо ознакомиться с основными моментами: есть ли запрет на применение специальных приспособлений, предусмотрена ли ответственность за их использование.

Можно ли собирать чернику комбайном

Применять скребок для сбора черники или другое подходящее устройство на территории постсоветского пространства запрещено. Поскольку эти приспособления сильно повреждают кусты, их веточки, а для полного восстановления им требуется длительный период.

Современные конструкции имеют уже более щадящий режим работы, и не травмируют дикорастущие кусты. Официально они разрешены в Швеции и Финляндии. Активно их также применяют норвежцы.

Какая ответственность предусмотрена за использование комбайнов

На территории Украины и Беларуси за применение самодельных ягодосборников предусмотрена административная ответственность. Штраф за несоответствие устройства закону составляет в Украине почти 1900 грн, Белоруссии – 420 руб., России — 4000 руб. Плодосъемник разрешен, если он отвечает определенным требованиям — между зубцами должно быть расстояние в 5 мм.

https://youtube.com/watch?v=XNqqUonpvH8

Особенности конструкции

Промышленники выпускают готовые модели сборника ягод. Однако большинство моделей делают из пластика или из тонкого легко гнущегося металла. При сборе урожая изделия повреждаются и ломаются.

Конструкция комбайна для ягод напоминает емкость с гребнем. Ведь кусты при сборе урожая «вычесывают». Ягоды остаются в приемнике, а ветки освобождаются от плодов. Ценятся модели, которые позволяют собирать урожай с минимальными повреждениями ветвей, т. к. в дальнейшем придется долго перебирать ягоды. Комбайны подходят для сбора следующих ягод

• смородина;
• клюква;
• брусника;
• черника;
• морошка;
• крыжовник.

Большинство дачников предпочитает самодельные конструкции комбайна. Они более надежные и долговечные. Короб делают из фанеры или дерева, а зубья из нержавеющего прута. Спицы продевают сквозь ветви и вычесывают ягоды, которые опускаются в приемник. Правильно изготовленный комбайн для сбора ягод может прослужить пять лет и более.

Внимание! Чтобы при сборе урожая плоды не повреждались, спицы с краев округляют. Чтобы вилы не отгибались и падали ягоды, прут делают из прочной стали, сечением 3 мм

Чертежи, размеры комбайнов для сборки ягод

Простой ковш со сборником и гребнем позволяет качественно и быстро собирать ягоды. Длина гребенки составляет 10-15 см, расстояние между зубьями 5 мм.

Ковши оснащают ручками из древесины, такая деталь не дает руке скользить и удобна в работе

Когда контейнер достаточно наполнен, ягоды пересыпают в ведро. Чтобы из совка не высыпался урожай, между гребнем и сборником устанавливают перегородку на шарнирах.

Подобные модели не подходят для сбора земляники, клубники и малины

Размеры ковша разнообразные. Наиболее удобными для работы специалисты считают комбайны со следующими параметрами:

• основание (сборник) – 7*15 см;
• боковины – 15-20*25-30 см;
• расстояние между зубьями – 5-6 мм;
• высота конструкции – 10 см.

Нижнюю стенку мастера делают из металлической сетки, деревянных брусочков и гребня

https://youtube.com/watch?v=ykib2-fdV4A

Что представляет из себя такой комбайн?

Конструктивно комбайн для сбора представляет собой глубокий ковш, к которому в передней части снизу прикреплен специальный гребень с длинными зубьями, а ручка для удержания всего устройства находится сверху.

Недостаток этой модели — тонкая металлическая ручка, которую неудобно держать в руках и которая быстро натирает мозоли.

Главный рабочий орган у такого устройства — именно гребень. Длина его зубьев составляет 10-20 см, чтобы одним движением можно было захватить и «прочесать» целый куст брусники. Расстояние между зубьями — примерно 4-5 мм. Именно в такие просветы легко проходят листья и стебли куста, но уже не помещаются ягоды.

Практика показывает, что комбайн для брусники подходит также для сбора клюквы, толокнянки, а также крупных ягод черники и голубики.
Мелкая черника проходит между зубьями и легко давится. Другие ягоды — земляника, морошка, смородина — такими гребенками не убирается, поскольку листья их кустов очень велики и не проходят между зубцами.

Приемное отделение устройства глухое, в нём скапливаются ягоды, сорванные гребнем.

При работе сборщик держит совок в руке, заводит гребень к основанию куста и просто поднимает его вверх. Стебли, ветви и листья при этом проходят между зубьями, а ягоды срываются и скатываются в глубину приемной камеры. С той или иной периодичностью сборщик высыпает ягоды из комбайна в ведро или корзину.

Таким образом получается снять ягоды с одного куста за несколько секунд. При ручном сборе на эту же операцию уходит не менее минуты.

В хорошо продуманных комбайнах гребень не имеет острых режущих кромок и потому не царапает стебли растения и не обрывает листья. Даже края зубцов в них скругленные и не царапают стебли. То есть в хорошем случае инструмент безвреден для кустов брусники. Во многих же случаях, когда такие приспособления изготавливаются своими руками, в них имеются опасные для растений участки, из-за которых и происходит повреждение кустов.

Такие устройства изготавливаются многими производителями и, следовательно, имеют разный внешний вид и конструктивные особенности.

Например, в Карелии и Ленинградской области очень известны финские комбайны MARJUKKA. Они изготавливаются из прочного пластика и потому достаточно легки, но при этом долговечны. На фото показан классический вариант такого устройства:

А здесь — модель для детей в виде лисички:

Её цена аналогична — 750 рублей.

Приспособления попроще могут изготавливаться из стали:

и иногда даже имеют не зубцы, а просто скругленную решетку в передней части:

Именно такие модели считаются наиболее безопасными. Уже такие варианты:

…срывают большое количество листьев, которые не проходят между зубцами. Именно эти комбайны и их аналоги считаются браконьерскими и именно с ними ведет борьбу министерство природных ресурсов. И именно они стоят дешевле (в пределах 300-400 рублей), за что и пользуются наибольшей популярностью у населения.

А на плантациях клюквы или черники используются уже настоящие передвижные комбайны:

Собственно, ручными комбайнами называют и именно такие ручные глубокие ковши с ручками. Тем не менее, по аналогичному принципу работают и иные устройства для сбора ягод, зачастую совсем не похожие на ковши.

Как сделать грабли-комбайн для сбора ягод своими руками

Еще один вариант ручного захвата. Для его изготовления вам понадобятся оцинкованное железо и спицы из нержавеющей стали. Процедура:

1. В соответствии с выбранным чертежом вырезаются детали. Для этого на оцинкованный металлический лист наносится разметка маркером. Из полосок сделайте держатели для спиц. Для этого кусок фанеры или железа толщиной 0,5 см кладут на деталь, а затем сгибают пополам.

   При шаге 5 мм с помощью шлифовальной машины и металлического диска сделайте выемки глубиной 2-3 мм для установки спиц.

2. Отрежьте по 2 см с каждого конца в один слой, чтобы было легче укладывать. Прикрепите полученный отрезок к планкам 5*18 см (боковины).

   Вставьте спицы в отверстия и припаяйте их поочередно оловом, чтобы зафиксировать их на одной и другой планке.

3. Сплющите кусок алюминиевой трубки с обоих концов. Через центр прикрепляется полоска шириной 1 см.

   Просверлите отверстие в концах и согните до 1,5 см.

4. Выровняйте спицы на расстоянии 5-7 см. Сделайте отверстия в углах боковых сторон. Прикрепите ручку к концам.

   Согните концы спиц в изгиб.

Примечание: При работе с электроинструментами важно соблюдать технику безопасности. Надевайте защитные перчатки, очки и фартук

Чтобы ягоды не катались по земле, к спине прикрепляется холщовый мешок. Некоторые умельцы отрезают часть ноги от старых, тесных джинсов, зашивают отверстие с одной стороны, а другую часть прикрепляют к низу с помощью бечевки или проволоки.

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
