Как сделать компрессор своими руками из холодильника

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный компрессор для покраски должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

1. В установленном накопительном резервуаре создается излишнее давление.
2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции

Процесс изготовления

Вариантов создания компрессора имеется много, но мы рассмотрим наиболее простые.

Обычный механический нагнетатель

Сборка производится довольно просто и включает несколько шагов.

1. Отвести от 3-ходового крана 3 трубки, взятые от капельницы. Они закрепляются на тройнике посредством хомутов.
2. Одну соединить с автомобильным или велосипедным насосом.
3. Вторую соединить с мячиком либо автомобильной камерой (заранее нужно из них вынуть ниппель).
4. В оставшемся патрубке запаять свободный конец и проколоть по кругу несколько небольших отверстий (он будет эксплуатироваться в качестве аэратора). Чтобы кончик не мог всплыть, к нему необходимо привязать незначительный груз.

Работа приспособления осуществляется таким образом: насосом накачивается воздух в камеру, затем чуть-чуть ослабляется зажим на патрубке, и мелкие пузыри начинают постепенно выходить через распылитель в аквариум (посредством зажима можно корректировать скорость подачи).

Необходимые инструменты и материалы

Для изготовления ресивера для компрессора используют следующее оборудование:

• режущий инструмент;
• тиски или сварочный аппарат;
• разводной гаечный ключ;
• кувалда или молоток.

Внимание! При разрезании баллона болгаркой вначале делают продольный рез по длине емкости. Затем делают поперечные резы

После этого отрезают верхнюю или нижнюю часть. Изменение очередности выполнения операций может привести к внезапной разгерметизации.

В качестве режущего инструмента используют болгарку. В крайнем случае, применяют ножовку по металлу.

Тиски предназначены для фиксации баллона и предотвращения его проворачивания при снятии вентиля.

Ресивер из газового баллона

Разводной гаечный ключ служит для откручивания запорной гайки вентиля.

Кувалда или молоток предназначены для отбивания отрезанных частей сосуда и простукивания вентиля при откручивании.

Резьбовые пробки вентиля имеют конусообразный вид. Такая форма резьбы обеспечивает максимальную герметичность баллона. Для откручивания вентиля с такой резьбой требуется большое усилие. Для увеличения крутящего момента ручку гаечного ключа наращивают с помощью металлического профиля прямоугольной или круглой формы.

Совет: вместо заводского вентиля, можно использовать обычный шаровой кран соответствующего размера.

Используемые материалы:

• две крестовины с резьбой М15;
• редуктор с манометром;
• предохранительный клапан;
• шаровой кран – 3 шт;
• резиновый шланг.

При изготовлении ресивера для компрессора своими руками используемые детали последовательно соединяются друг с другом.

https://youtube.com/watch?v=5J_q8duQH7I

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

1. Мотор-компрессор от старого холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет следить за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для очистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и моторное масло.
12. Ключ и шприц.

https://youtube.com/watch?v=7zYW3J2atAw

Сборка компрессора состоит из нескольких этапов:

• Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
• Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
• Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

https://youtube.com/watch?v=S9QbhN-beGc

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Классификация

Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.

При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.

Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.

Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.

https://youtube.com/watch?v=RaqPCeInVHs

https://youtube.com/watch?v=kS4mye_4ACU

https://youtube.com/watch?v=JBG0KO9IEWg

Необходимое оборудование

Практически все основные элементы и узлы можно создавать из бывших в употреблении вещей, но некоторые элементы придется приобретать отдельно. Фактически для работы понадобятся следующие части:

• Емкость для изготовления ресивера. В качестве нее можно использовать старый огнетушитель, газовый баллон или гидроаккумулятор.
• Пусковое реле. Если планируется делать самодельный компрессор из холодильника, то можно использовать его родной блок, причем для него имеется уже готовое посадочное место.
• Клапан избыточного давления. При этом стоит приобрести именно новое изделие, которое настроено на необходимую величину или имеет регулятор.
• Компенсатор давления. Он нужен для возможности регулировки выходного потока, вне зависимости от того, какое давление в системе и на входе.
• Манометр. Желательно, чтобы данный прибор обладал регулируемыми контактами, которые можно выставлять на определенную величину.
• Управляющее реле. Его можно использовать для подачи тока на пусковую цепь в зависимости от положения контактов.
• Влагоотделитель. Данный узел стоит довольно дорого, но именно он отвечает за срок эксплуатации и качество работы изделия. Поэтому проще изготовить самодельный влагоотделитель для компрессора из старого масляного фильтра, используя силиконовый гель в качестве наполнителя.
• Обратный клапан для защиты компрессора.
• Для соединения всех узлов понадобятся трубы и фитиновые соединения. Также нужен провод для питания электрических цепей.
• При желании можно создать станину, на которую и смонтировать все узлы.

Механический нагнетатель: в чём суть этого способа наддува?

Для начала необходимо отметить, что турбокомпрессоры и суперчарджеры (supercharger – так на западе называют механический нагнетатель) – это одного поля ягоды. Оба узла выполняют одну и ту же функцию – подача воздуха под давлением во впускной коллектор мотора, что увеличивает объём топливно-воздушной смеси в цилиндрах и, как результат, повышает мощность силового агрегата. Причём повышается она прилично.

В чём же различия? Принципиальные различия кроются в типе привода механизмов. В случае с турбинами – это энергия выхлопных газов, а вот суперчарджеры приводятся в движение при помощи механического соединения с коленвалом двигателя.

Кстати, именно механический нагнетатель стоял у истоков наддувных моторов. Ещё в далёком 1885 году немецкий инженер по имени Готтлиб Даймлер получил патент на эти устройства, а на серийные авто они начали устанавливаться с 1900 года.

Несмотря на это, в отечественном автопроме они практически не прижились. На гражданских машинах их вовсе не было, увидеть, например, механический нагнетатель на ваз в штатной комплектации невозможно. Встретить суперчарджеры у нас можно, разве что, на некоторых моделях грузовой и специальной техники с двигателями Д100, ЯАЗ-204 и аналогичных.

Компрессор из старого мопеда

Нет компрессора — и бесполезной поделкой валяется пульверизатор. А как споро и аккуратно можно было бы окрасить с его помощью тот же мопед! Не работает газовая горелка, а стало быть, нечем паять. Даже накачка шин превратилась в трудоемкую работу. Между тем, кто внимательно следил за публикациями сайта, легко отыскал бы выход, как это сделал А.Кусов.

Однажды он познакомился с простейшей «циркуляркой», построенной на базе мопеда. И предлагает превратить ее. в компрессор. Понадобится лишь несложная доработка: удалить блок с пилой и поставить на его место узел, показанный на рисунке.

Его основа — отслуживший свой срок двухтактный двигатель внутреннего сгорания типа Д-6 или Д-8 от легкого мопеда «Рига-11» или «Рига-13». С двигателя снимают карбюратор, выхлопной патрубок, а также электрооборудование — высоковольтный трансформатор, маховик магнето и плату прерывателя

Обратите внимание, не слишком ли изношена пара поршень — цилиндр. Если подыстерлась, придется заменить поршневые кольца

Далее.

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Проверка работоспособности

Проверка работоспособности компрессора от холодильника

Для того, чтобы проверить работоспособность блока, следует его сначала прозвонить при помощи электронного измерителя сопротивления, а затем подключить к сети:

• Проверяется каждый входной контакт. Обычно их на блоке имеется 3 шт., сконфигурированных под стандартный разъём реле.
• Контакт с максимальным сопротивлением относится к механизму запуска электромотора (приблизительно 20-40 Ом)
• Контакт с сопротивлением 10-15 Ом относится к обмотке, обеспечивающей рабочий режим (проволока на его обмотке толще).
• Третий контакт – фазный.

Для проверочного подключения напряжение подаётся на рабочий и фазный контакт, после чего производится кратковременное замыкание рабочего и стартового контакта. Аппарат должен создавать стабильный тембр звука при включении, а из выходной трубки должен пойти воздушный поток.

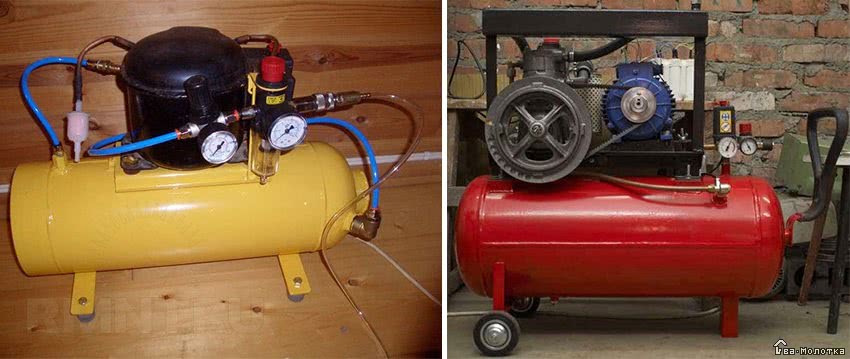

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

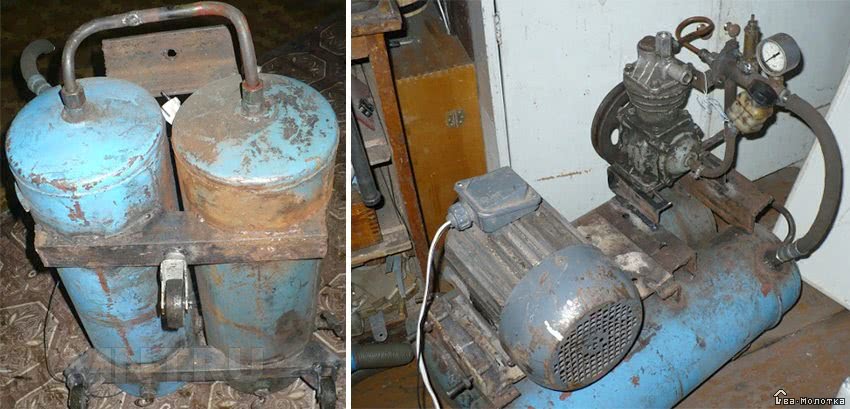

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

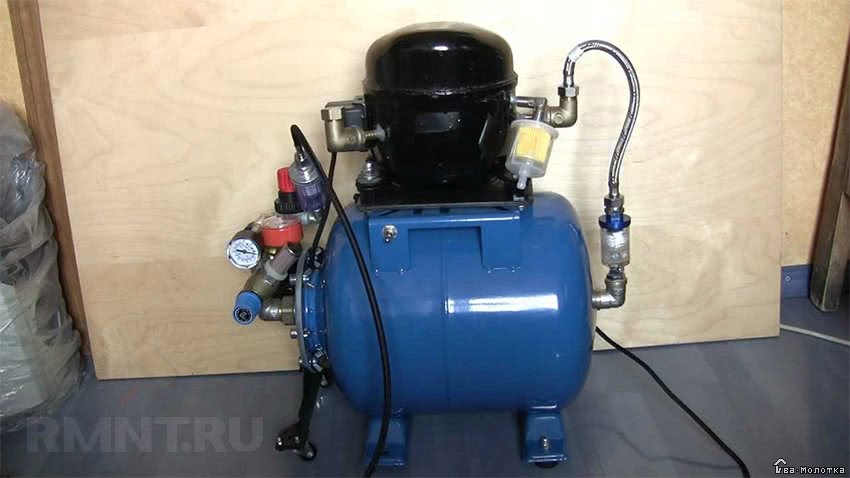

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

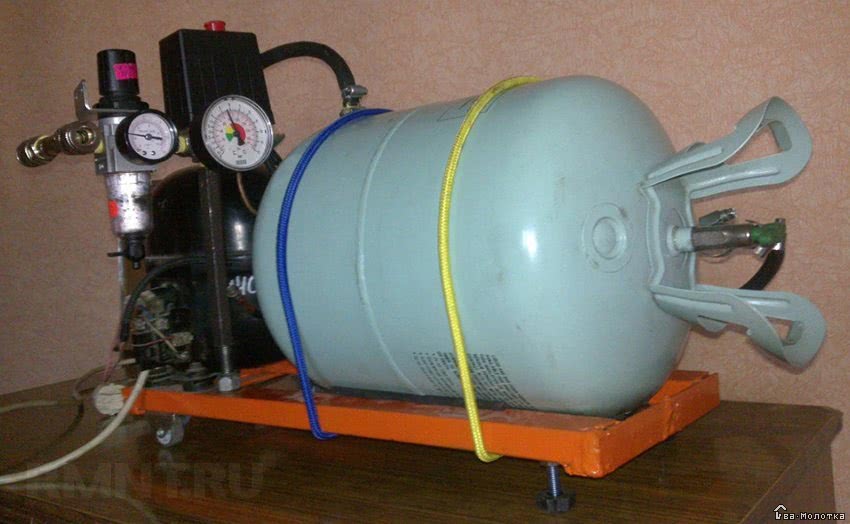

Фреоновый баллон в качестве ресивера

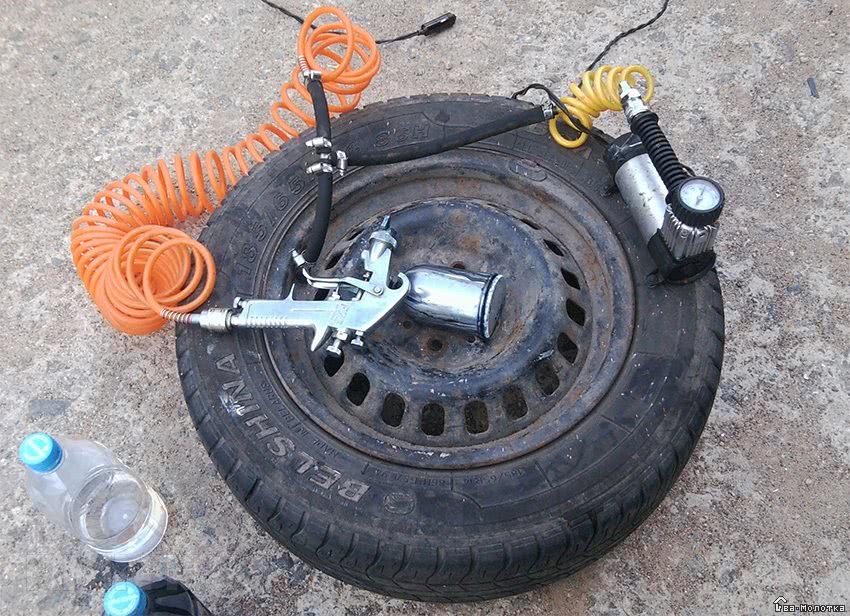

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке.

На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель — он же обратный клапан.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Собираем устройство

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально.
Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей.
Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Проверка работоспособности

Прежде чем применять устройство его следует проверить. Это связано с тем, что механизм работает от электричества, а значит есть высокая вероятность поражения электрическим током. Рассматривая особенности проверки подобных устройств отметим следующие моменты:

Проверяется состояние всех электрических соединений

Некачественное подсоединение приводит к короткому замыканию или поражения током.
Уделяется внимание герметичности всех трубок. Принцип работы компрессора заключается в создании высокого давления

Проверить герметичность трубок достаточно сложно, как правило серьезные дефекты проявляются практически сразу.
При использовании компрессора для покраски нужно сначала использовать его для работы с неответственными элементами. Это связано с тем, что попадание незначительных частиц может привести к существенному снижению качества поверхности.

https://youtube.com/watch?v=CO7K_K_Re7c

Использовать компрессор можно только после проверки устройства, так как допущенные ошибки могут снизить эффективность или привести в непригодность всей конструкции.

Как сделать компрессор своими руками

Многих интересует вопрос, как самостоятельно изготовить устройство. Выполнение процесса требует минимальных знаний.

Как сделать компрессор своими руками

Из двигателя холодильника

Создание компрессора с использованием элемента имеет некоторую последовательность, ряд особенностей.

Материалы и инструменты для самоделки

Для изготовления устройства собственными руками понадобится:

1. Электродвигатель от холодильника любой марки.
2. Емкость для ресивера. Можно использовать баллон или корпус огнетушителя.
3. Манометр.
4. Редуктор.
5. Соединительные шланги.
6. Фильтр.

В процессе сборки системы также будут необходимы:

1. Реле давления.
2. Тройник.
3. Сгоны.
4. Кран.

Пошаговая инструкция

Создание устройства из двигателя холодильника имеет последовательность:

1. Берем необходимый инструмент, рассоединяем компрессор, систему охлаждения патрубок. Отмечаем верх-низ на пусковом реле, откручиваем его.
2. Метим трубки. В одну из них воздух поступает, а со второй подается наружу.
3. Фиксируем изделие на станине (деревянная доска, лист металла).
4. В корпусе огнетушителя делаем отверстие на расстоянии 2 см от низа, вставляем входную трубку, выходную – опускаем вглубь на 10 см.
5. Устанавливаем манометр.
6. Монтируем фильтр. Соединяем компрессор с реверсом. К оставшейся свободной части шланги подключаем оборудование (пневмоинструмент, аэрограф).

Схема подключения узлов компрессора

Материалы и инструменты для самоделки

Необходимыми комплектующими для изготовления изделия являются:

1. Корпус любого огнетушителя.
2. Реле давления РМ5.
3. Пара влагомаслоотделительных фильтров, один топливный.
4. Армированный шланг с внутренним диаметром 10 мм.
5. ФУМ лента.
6. Манометр для измерения показателей давления ресивера.
7. Редуктор.
8. Рожковые ключи, плоскогубцы, отвертки, канцелярский нож.

Пошаговая инструкция

Поочередность созданий самодельного компрессора из огнетушителя следующая:

1. Сливаем остатки материала с корпуса.
2. Фиксируем баллон на предварительно подготовленной платформе.
3. Удаляем ненужные компоненты, оставляем пустую колбу.
4. Нарезаем резьбу на 0,25 дюйма.
5. Наматываем уплотнитель, накручиваем крышку.
6. Устанавливаем переходники.
7. Монтируем редуктор (используем переходники).
8. Прикручиваем манометр, вентиль.
9. Подсоединяем водоотделяющий фильтр к редуктору таким образом, чтобы сливное отверстие было в максимально допустимой нижней точке.
10. Накручиваем армированный шланг на выходящий с огнетушителя клапан. Для фиксации используем хомуты.
11. Монтируем очистительную колбу, подключаем ее к системе. На выходное отверстие вворачиваем штуцер, на который одеваем силиконовую трубку. К другой стороне подсоединяем аэрограф.

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из простой автомобильной камеры? Список нужного материала:

• насос с манометром для функции нагнетателя,
• автомобильная камера для функции ресивера,
• шило,
• комплект инструмента для ремонта,
• сосок от автомобильной камеры.

Сложный этап — создание компрессорной станции. Камеру следует проверить на герметичность. Её накачивают. Если есть утечка воздуха — задача решается склеиванием или вулканизацией сырой резины. Потом шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер крепят вклеиванием. Справиться с этой работой активно поможет ремонтный комплект. Потом штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выкручивают ниппель.

Но примечательно, что старый ниппель не удаляют. Он будет выполнять роль клапана и придерживать лишнее давление. Контрольную проверку величины давления проводят путём распыления красящего вещества на поверхность металла. Если краска ложится ровным слоем, значит — установка функционирует прекрасно! Дополнительный контроль величины давления можно проверить манометром. Воздушный поток даже после включения клавиши аэратора обязан быть скачкообразным!

https://youtube.com/watch?v=W9eA_1sdwA4

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет качественнее, чем при помощи баллончика. При работе в домашних условиях следует избегать проникновения в автомобильную камеру пыли, инородных тел, воды. Эти вещи могут проникнуть в краскопульт и окраску придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться долгое время, а нагнетание воздуха желательно автоматизировать.

Мастера часто подмечали, что самодельный компрессор может служить гораздо дольше, чем фабричный. И независимо — отечественного или импортного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще ремонтировать и обслуживать — ведь Вам отлично известны её слабые стороны и конструкция.

Для просмотра онлайн кликните на видео ⤵

Самодельная мовильница с огнетушителя. Подробнее

DIY: Мовильница своими руками/Антикор порогов mark 2 jzx90 Подробнее

Мовилим пороги (Приспособление для мовиля из огнетушителя). Подробнее

мовильница из огнетушителя. дёшево и 100% результат. Подробнее

Мовильница для порогов и лонжеронов Подробнее

Мовильница из ОГНЕТУШИТЕЛЯ. Обработка авто. Замена масла в КПП двигателя. Подробнее

Антикор своего авто за 500 рублей Подробнее

Как изготовить мовильник своими руками! Подробнее

Мовильница из огнетушителя Подробнее

Мовильник своими руками, переделка! Подробнее

Многоразовая мовильница или как промовилить пороги и двери в машине своими руками. Подробнее

Мовиль в пороги. НИВА. МОВИЛЬНИЦА своими руками. Подробнее

Мовильник своими руками из пятока. 8 атмосфер в в пятишку. Подробнее

Форсунка на мовильницу Подробнее

Приспособление\Инструмент для обработки скрытых полостей Подробнее

Мовильница за 25 рублей своими руками Подробнее

Антикор авто своими руками Подробнее

Приспособление\Инструмент для обработки скрытых полостей Подробнее

Источник

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Похожие записи:

Станина для дрели Чем смазывать редуктор триммера? места смазки триммера Интерьер дома из бруса: возможные стилистические направления и фото с примерами оформления Как засолить сало быстро и вкусно: 7 способов посола Лицевые петли Канзаши своими руками
